Топливный насос высокого давления (ТНВД)

Основные элементы топливной системы дизельного двигателя

Рассмотрим схему топливной системы дизельного двигателя. Это позволит понять причины его большей эффективности по сравнению с бензиновым ДВС.

Топливный бак

В нем хранится солярка, которую насос перекачивает по трубопроводу и подает в топливную систему двигателя. Бак должен быть надежным и емким. От последнего параметра зависит дальность поездки на одной заправке. Однако емкость бака – это регламентируемый параметр автотранспортного средства, на который непосредственно влияет его грузоподъемность.

Топливопроводы

По ним солярка перемещается из бака в топливную систему низкого давления. Главное требование к топливопроводу – герметичность и обеспечение бесперебойной работы. Последнее достигается за счет предотвращения образования отложений на внутренних стенках патрубков.

Подкачивающий насос топливной системы дизельного двигателя (или просто – насос низкого давления)

Рекомендуемые товары

Его главный параметр – производительность. Он отвечает за перекачивание топлива из бака к фильтру грубой, а потом и к фильтру тонкой очистки. Очищенное горючее затем попадает в «зону ответственности» ТНВД.

Фильтры очистки

Чистота горючего напрямую влияет на эффективность работы дизеля (имеется в виду КПД), а также на срок его эксплуатации. Поэтому солярка, какой бы качественной она ни была, обязательно проходит в таком двигателе очистку минимум двумя топливными фильтрами.

Топливный насос высокого давления (ТНВД)

Его функция – перекачивать горючее в отсеке высокого давления, то есть на участке от фильтра тонкой очистки до форсунок, где в нужный момент оно впрыскивается в камеру сгорания. ТНВД подает солярку с запасом, то есть в объеме большем, чем необходимо для впрыска. Излишки топлива отводятся вместе с воздухом обратно в бак по дренажному трубопроводу. Подача с запасом обеспечивает избыточное давление, необходимое для нагнетания топлива в камеру сгорания в условиях, когда этому противостоит компрессия внутри нее. ТНВД обязан создать эффективное противодействие этой компрессии.

Топливный насос высокого давления должен функционировать безотказно на всех режимах работы дизеля. Именно это обстоятельство определяет его стоимость, которая составляет значительную часть от цены всего двигателя. Помимо этого, ТНВД достаточно сложно устроен и имеет несколько составных частей. Это и кулачковый вал, и поршень-плунжер, и электронный блок управления, контролирующий все параметры работы устройства и обеспечивающий эффективный двухступенчатый впрыск топлива (об этом далее).

Форсунки

Форсунки расположены в каждом цилиндре. Их функционал заключается в том, чтобы осуществить впрыск горючего в камеру сгорания в нужный момент в распыленном виде для обеспечения наиболее эффективного его сгорания. Непосредственно перед форсунками находится блок распределителя, где топливо для каждой форсунки дозируется в соответствии с требуемой в данный момент мощностью, которую необходимо получить от двигателя. Современные дизели оснащаются двумя типами распределителей: шрифтовыми; многодырчатыми.

Форсунки должны надежно работать в крайне агрессивных условиях, а именно в присутствии высоких температур (более тысячи градусов) и давления более десяти атмосфер. И при этом надо не забывать, что форсунки – это детали, в которых имеются зазоры, измеряемые сотыми долями миллиметра, а также в них есть движущиеся части.

Игла форсунки одновременно обеспечивает и герметичность камеры сгорания, и открывает подачу топлива в нужный момент. Достигается это за счет возвратно-поступательных движений, а добиться качественного распыления можно только при условии высокоточного изготовления составных элементов форсунок из соответствующих сортов легированной стали (обладающих повышенными характеристиками в части твердости и тугоплавкости).

Как следствие, стоимость форсунок также весьма велика и может доходить до 25 % от общей цены дизеля.

Основной рабочий узел

Состоит эта пара из двух частей – поршня (он же плунжер) и гильзы (втулки). Поскольку в узле создается высокое давление, то утечки между составными элементами не допускаются. Поэтому рабочие поверхности поршня и гильзы имеют высокую степень обработки, поэтому не редко пару называют прецизионной.

Плунжерная пара

Суть работы пары построена на возвратно-поступательном перемещении плунжера внутри втулки. При этом посредством каналов или клапанов обеспечивается попадание топлива в надплунжерную полость и отвод его после сжатия.

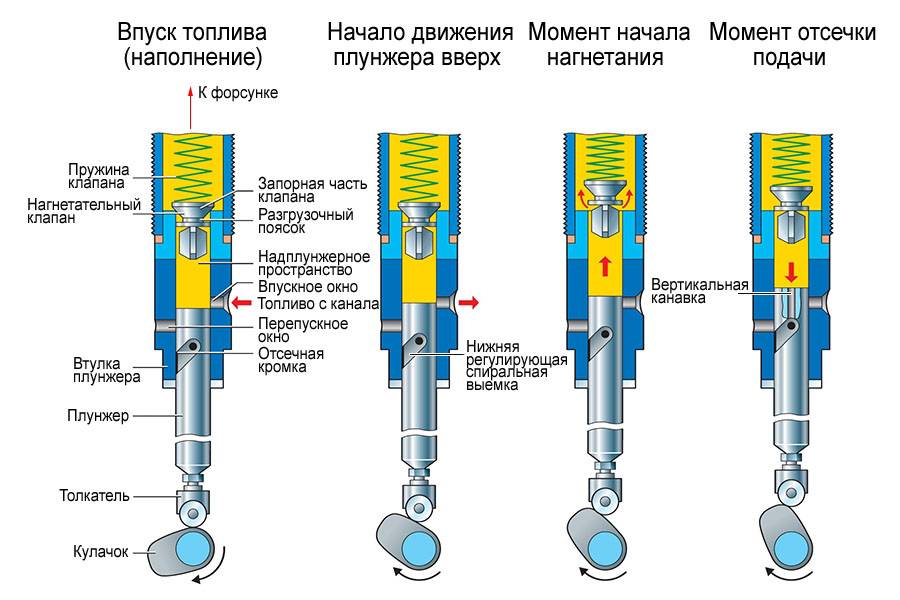

Работа плунжерной пары

Работает все так: при перемещении поршня вниз открывается канал или клапан подачи (зависит от устройства ТНВД), и топливо закачивается в полость. При передвижении вверх подача прекращается (канал или клапан закрывается) и плунжер начинает сжимать дизтопливо. При достижении определенного значения давления открывается нагнетательный клапан и дизтопливо (уже находящееся в сжатом состоянии) выходит в магистраль, ведущую к форсункам.

В общем, работа самой плунжерной пары очень проста, но существует множество нюансов и особенностей, в том числе и конструктивных, которые влияют на функционирование этого узла. Поэтому принцип работы ТНВД следует рассматривать отдельно по каждому из указанных видов.

Смазка ТНВД

ТНВД и регулятор лучше всего соединить с системой смазки двигателя, т.к. при этой форме смазки ТНВД остается необслуживаемым. Фильтрованное моторное масло подается к ТНВД и регулятору через нагнетательную магистраль и входной канал через отверстие роликового толкателя или с помощью специального клапана подачи масла. В случае ТНВД с основанием или рамой, возврат смазочного масла к двигателю осуществляется через возвратную магистраль (b).

В случае фланцевого крепления возврат смазочного масла может происходить через подшипник кулачкового вала (а) или через специальные каналы. Перед первым включением ТНВД и регулятора, они должны быть заполнены тем же самым маслом, что и двигатель. В случае ТНВД без прямого соединения с масляной системой двигателя, масло вливается внутрь через крышку после снятия колпачка для удаления воздуха или фильтра. Уровень масла в насосе проверяется путем снятия винта уровня масла на регуляторе в интервалы времени, предписанные заводом-изготовителем двигателя для замены в нем масла. Избыточное масло (увеличение количества за счет утечки масла из системы смазки) нужно слить, а если масла не хватает, то долить свежего масла. Когда ТНВД снимается или когда двигатель подвергается серьезному ремонту, то смазочное масло нужно заменить. Для проверки уровня масла, ТНВД и регуляторы с отдельной подачей масла, снабжены своим собственным щупом.

Схема устройства системы питания дизельного ДВС

Система питания дизельного двигателя состоит из следующих базовых элементов:

  1. топливный бак;
  2. фильтры грубой очистки дизтоплива;
  3. фильтры тонкой очистки топлива;
  4. топливоподкачивающий насос;
  5. топливный насос высокого давления (ТНВД);
  6. инжекторные форсунки;
  7. трубопровод низкого давления;
  8. магистраль высокого давления;
  9. воздушный фильтр;

Дополнительными элементами частично становится электронасосы, выпуск отработанных газов, сажевые фильтры, глушители и т.д. Систему питания дизельных ДВС принято делит на две группы топливной аппаратуры:

  • дизельная аппаратура для повода топлива (топливоподводящая);
  • дизельная аппаратура для подвода воздуха (воздухоподводящая);

Топливоподводящая аппаратура может иметь различное устройство, но сегодня наиболее распространена система разделенного типа. В такой системе топливный насос высокого давления (ТНВД) и форсунки реализованы в виде отдельных устройств. Топливо подается в дизельный двигатель по магистралям высокого и низкого давления.

Дизельное топливо хранится, фильтруется и подается к ТНВД под невысоким давлением посредством магистрали низкого давления. В магистрали высокого давления ТНВД поднимает давление в системе для осуществления подачи и впрыска строго определенного количества топлива в рабочую камеру сгорания дизельного двигателя в заданный момент.

В системе питания дизеля присутствуют сразу два насоса:

  • топливоподкачивающий насос;
  • топливный насос высокого давления;

Топливоподкачивающий насос обеспечивает подачу топлива из  топливного бака, прокачивает горючее через фильтр грубой и тонкой очистки. Давление, которое создает топливоподкачивающий насос, позволяет осуществить подачу топлива по топливопроводу низкого давления к топливному насосу высокого давления.

ТНВД реализует подачу топлива к форсункам под высоким давлением. Подача происходит в соответствии с порядком работы цилиндров дизельного мотора. Топливный насос высокого давления имеет определенное количество одинаковых секций. Каждая из таких секций ТНВД соответствует определенному цилиндру дизельного двигателя.

Существует также система питания дизельных двигателей неразделенного типа  и применяется на дизельных двухтактных двигателях. В  такой системе топливный  насос высокого давления и форсунка объединены в одном устройстве под  названием насос-форсунка.

Данные моторы работают жестко и шумно, имеют небольшой срок службы. В конструкции их системы питания отсутствуют топливопроводы магистрали высокого давления. Указанный тип ДВС не имеет большого распространения.

Вернемся к массовой конструкции дизельного мотора. Дизельные форсунки располагаются в головке блока цилиндров (ГБЦ) дизельного двигателя. Основной их задачей становится точное распыление горючего в камере сгорания двигателя. Топливоподкачивающий насос подает к ТНВД большое количество топлива. Получившиеся избытки горючего и проникающий в систему топливоподачи воздух возвращаются в топливный бак по специальным трубопроводам, которые называются дренажными.

Инжекторные дизельные форсунки бывают двух видов:

  • дизельная форсунка закрытого типа;
  • дизельная форсунка открытого типа;

Четырехтактные дизельные моторы преимущественно получают форсунки закрытого типа. В таких устройствах сопла форсунки, которые представляют собой отверстие, закрываются особой запорной иглой.

Получается, что внутренняя полость, расположенная внутри корпуса распылителей форсунок, сообщается с камерой сгорания только во время открытия форсунки  и в момент впрыска дизельного топлива.

Ключевым элементом в конструкции форсунки выступает распылитель. Распылитель получает от одного до целой группы сопловых отверстий. Именно эти отверстия и образуют факел топлива в момент впрыска. От их количества и расположения зависит форма факела, а также пропускная способность форсунки.

Дополнительные устройства распределительного ТНВД VE

Распределительный ТНВД VE может также быть оснащен различными дополнительными устройствами, например, кор­рек­торами топ­ливоподачи или ускорителем холодного пуска, которые позволяют индивидуально адаптировать ТНВД к особенностям данного дизеля.

Вал привода 1 топливного насоса расположен внутри корпуса ТНВД, на валу установлен ротор 17 топливного насоса низкого давления и шестерня привода вала регулятора с грузами 4. За валом 1 неподвижно в корпусе насоса установлено кольцо с ро­ли­ками и штоком привода автомата опережения впрыски­вания топлива 14. Привод вала ТНВД осуществляется от колен­чатого вала дизеля, шесте­ренчатой или ременной передачей. В че­тырехтактных двигателях частота вращения вала ТНВД составляет половину от частоты вращения коленчатого вала, и работа распределительного ТНВД осуществляется таким образом, что поступательное движение плунжера синхронизировано с движением поршней в цилиндрах дизеля, а вращательное обеспечива­ет распределе­ние топлива по цилиндрам. Поступательное движение обеспечивается кулачковой шай­бой, а враща­тельное – валом топливного насоса.

Автоматический регулятор частоты вращения включает в себя центробежные грузы 4, которые через муфту регулятора и систему рычагов воз­действуют на дози­рующую муфту 12, изменяя таким образом величину топливоподачи в зависимости от скоростного и на­грузочного режимов дизеля. Корпус ТНВД закрыт сверху крышкой, в которой установлена ось рычага управления, связанного с педалью акселератора.

Автомат опережения впрыскивания топлива является гидравлическим устройством, работа которого определяется давлением топлива во внутренней по­лости ТНВД, создаваемым топливным насосом низкого давления с регулирующим перепу­скным клапаном 2.

Виды насосов высокого давления для подачи дизельного топлива

На разных моторах, которые отличаются модификацией и поколением, могут устанавливаться различные топливные насосы. Всего выделяют четыре разновидности топливного насоса высокого давления, которые используются в дизельных двигателях.

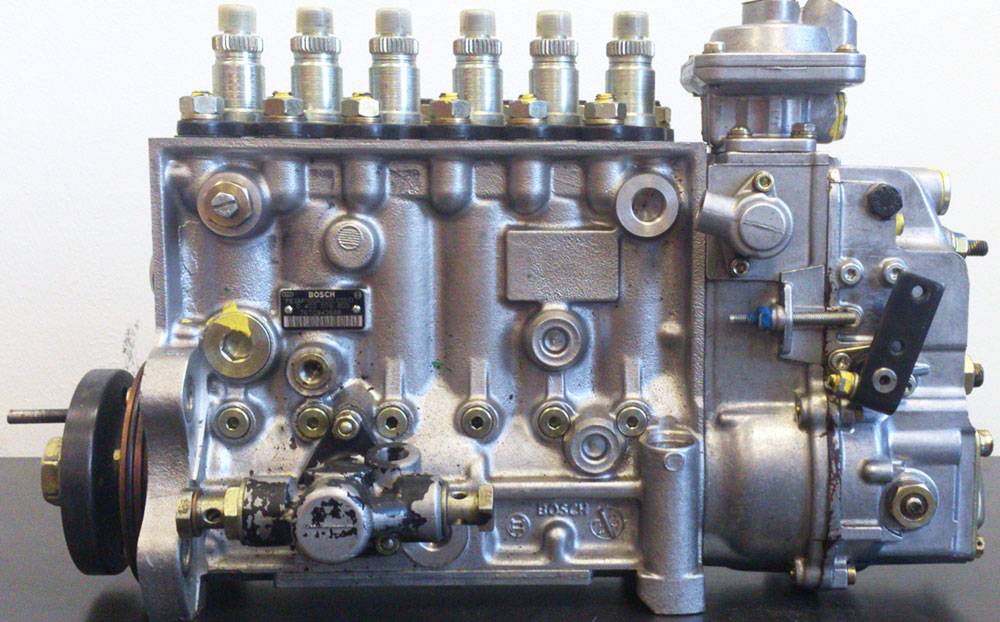

Рядные ТНВД

Такие устройства отличаются наличием у каждого цилиндра индивидуальной плунжерной пары. Они сосредоточены в едином корпусе, при этом, топливо подаётся через отдельные каналы. Принцип работы такого агрегата выглядит следующим образом:

  • плунжер приводится в движение за счёт вращения кулачкового вала, который оснащён приводом, идущим от коленвала мотора;
  • толкатель заставляет плунжер передвигаться по втулке;
  • при заданном давлении выпускной клапан открывается, за счёт чего топливная смесь направляется в рабочий цилиндр;
  • для регулирования времени подачи топлива и его количества может использоваться механическая система или электронная.


Рядный ТНВД

Насосные системы рядного типа зарекомендовали себя с хорошей стороны. Они надёжные и выносливые. Сейчас такие устройства используются на больших автомобилях. Для легковых авто выбираются другие механизмы.

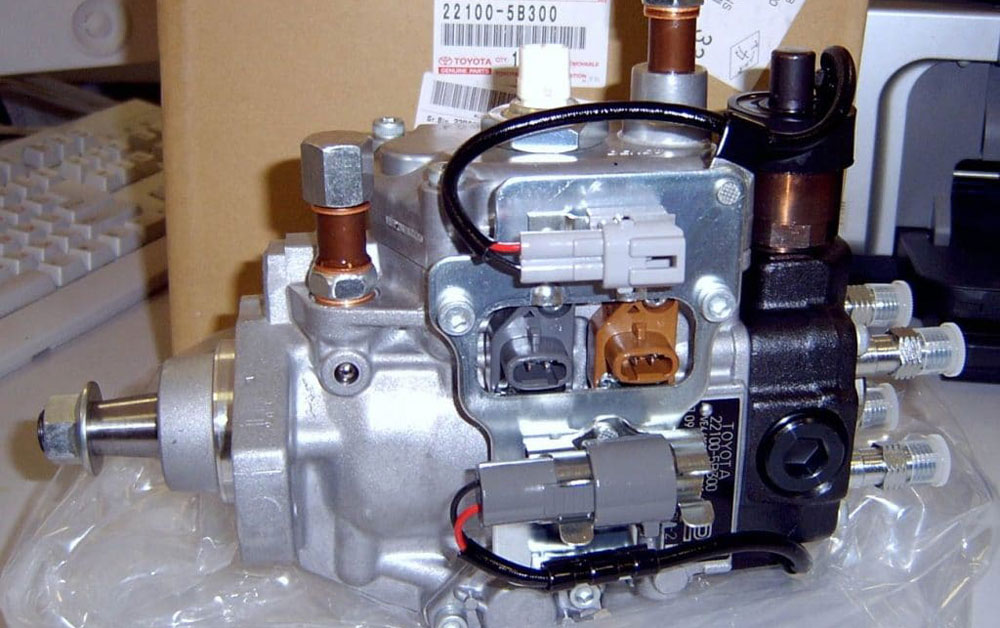

Распределительный ТНВД двигателя

Здесь присутствует лишь несколько плунжеров, которые отвечают за регулирование давления топлива. Для подачи топливной смеси используется распределительная головка и каналы. Такие механизмы полюбились автомобилистам из-за ряда важных преимуществ:

  • небольшие габариты и уменьшенная масса позволяют без проблем использовать их в конструкции легковых авто;
  • подача топлива всегда происходит равномерно.

Среди недостатков стоит выделить низкий рабочий ресурс, причиной этому служит увеличенная нагрузка на плунжерные пары.


Распределительный ТНВД

Магистральные топливные насосы

Этими механизмами оснащены практически все современные авто с дизельными моторами, на которых стоит аккумуляторная система подачи топливной массы Common Rail. Отличается такой механизм подачей топлива сразу в топливную рампу, которая выступает аккумулирующей ёмкостью.

Конструкция создана таким образом, что процессы нагнетания топлива и его впрыска разделяются. За счёт этого процессы становятся более управляемыми. Чаще всего производители устанавливают модели с 1-3 плунжерными парами, которые приводятся в действие за счёт пружин или сжатой газовой смеси. Не являются редкостью модели с гидравликой.

Самыми современными являются такие механизмы. Но для их работы необходимо использовать топливо высокого качества. В противном случае будет снижаться качество их работы и долговечность.

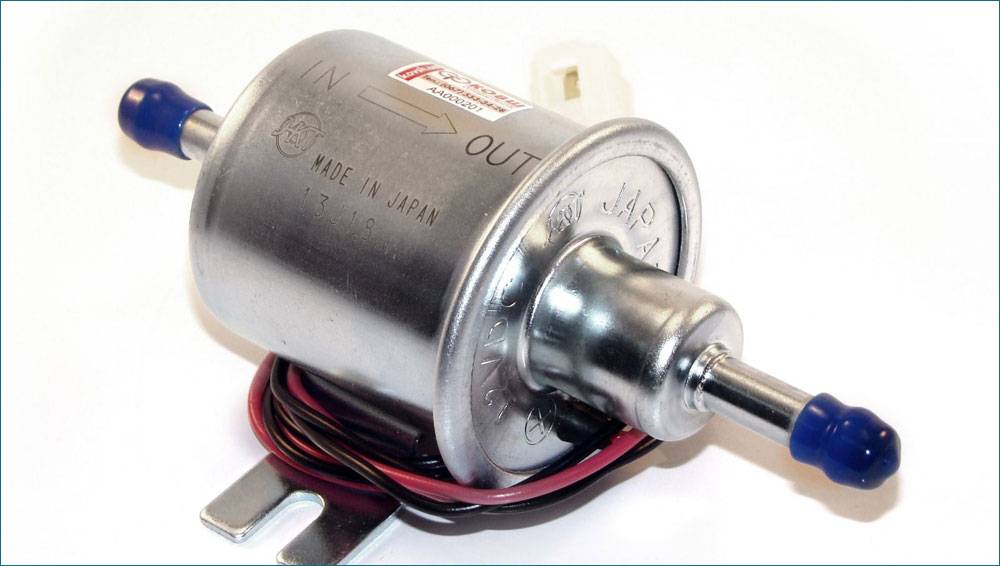

Подкачивающий насос дизельного двигателя

Подкачивающая насосная система выполняет сразу два процесса:

  1. На подготовительном этапе топливо проходит очистку посредством фильтров, которые убирают твёрдые элементы из его состава.
  2. Рабочий этап заключается в передаче очищенного топлива дальше по системе.


Подкачивающий насос

Во время работы помпы низкого давления дизель подаётся в несколько завышенном объёме. За счёт работы подкачивающего насоса давление приходит в норму в моменты воздействия на мотор высокой нагрузки.

Регулируем впрыск опытным способом

Регулировка впрыска опытным путем производится после установки шкива. Установив шкив запускаете мотор. Если он не заводится, тогда проверните шкив ТНВД относительно ремня грм на 2-4 зубца.

Снова запускаете движок.

После выполненных нами манипуляций он должен запуститься, прислушайтесь к работе мотора. Явные стуки означают детонацию, нужно прокрутить шкив насоса в сторону на 1-2 зуба, противоположную его вращению. Густой серый дым, означает поздний впрыск, тогда шкив насоса надо прокрутить на 1 зубец в сторону его вращения.

При отсутствии сдвигов в лучшую сторону, в работе дизеля, нужно выполнить провернуть насос вокруг оси. Такими вращениями нужно достичь оптимальной работы агрегата. Лучшим вариантом настройки будет работа в режиме до появления детонационных стуков. Они очень хорошо слышны при работе дизельного мотора.

Второй способ опытного метода подразумевает следующие действия:

Откручиваем трубку, которая идет от насоса к форсунке на первом цилиндре. На снятый конец трубки натягиваете прозрачный шланг и располагаете его в положении вертикально.

Теперь нужно включить зажигание и слегка прокрутить шкив ТНВД. Вращайте шкив понемногу, медленно и весьма аккуратно. При этом следите за уровнем топлива в прозрачном шланге. Определите самую верхнюю границу. Когда уровень солярки установится в верхней границе делайте отметку на шкиве насоса.

После этого выставляются по отметкам распределительный и коленчатый валы. Запускаете мотор и проверяете его работу. При появлении признаков неправильного впрыска, снова повторите процедуру настройки. Если все таки не выходит, обращайтесь на СТО, там все исправят, и при необходимости отрегулируют на стенде.

Это все, друзья, до новых встреч, подпишитесь на обновлении сайта, кто еще не успел, поделитесь ссылкой с друзьями, если вы этого еще не сделали, будет еще много полезного.

Зачем устанавливается ТНВД на бензиновом двигателе

Раньше подобные механизмы можно было встретить только на дизельных моторах. Когда появились инжекторные бензиновые агрегаты, возникла необходимость в установке подобных деталей и на такие механизмы. В силовых агрегатах инжекторного типа горючее подаётся к форсункам под высоким давлением. Это не единственная функция ТНВД на бензиновом двигателе, хотя и основная. Эти устройства отвечают ещё за некоторые важные функции:

  • регулирование количества топливной массы, которая идёт на подачу;
  • контроль момента, когда должен осуществляться впуск горючего на каждый цилиндр.

На другие типы бензиновых моторов подобные системы не устанавливаются.

Такие системы, хоть и создаются из прочного материала с чётким соблюдением высоких требований относительно безопасности и надёжности, всё равно нуждаются в регулярном обслуживании и контроле. Только слаженная работа этого механизма будет обеспечивать бесперебойную работу авто даже после длительного простоя и в лютые морозы. Поверьте, лучше периодически проверять состояние насоса и силового агрегата в целом, чем тщетно пытаться завести автомобиль.

Как определить неисправность ТНВД

Насосный узел отличается повышенной надежностью. Но посторонние примеси в горючем или скопившиеся на стенах топливного бака частички воды при попадании в механизм узла могут стать причиной поломки. Самостоятельно диагностировать проблему невозможно – признаки выхода узла из строя во многом схожи с теми, что бывают при неисправностях мотора и системы охлаждения.

Определить причину поможет компьютерная диагностика на стенде. Поводы для посещения СТО:

  • повышение расхода горючего;
  • дымный выхлоп с резким запахом;
  • «плавающие» обороты холостого хода;
  • сложно завести машину с первого раза;
  • снижение тяги при нажатии на газ;
  • протечки горючего;
  • посторонние шумы в работающем двигателе.

Наиболее частая причина выхода насоса из строя – наличие сомнительных присадок и парафиновых примесей в топливе. Они оседают на подвижных частях агрегата и ухудшают смазывающие свойства горючего. Это приводит к тому, что при движении элементы сильно трутся друг о друга и перегреваются. Это приводит к деформации деталей и быстрому выходу узла из строя.

Вторая частая причина – попадание внутрь насосного механизма влаги. Осевшие на металле частички воды спровоцируют появление коррозии. Постепенно поршень и клапаны начинают подклинивать, топливо перестает подаваться в необходимых дозах. Это значительно ускорит износ сальника и втулок. Работа ТНВД будет постепенно ухудшаться и в результате агрегат выйдет из строя.

Но этих поломок можно избежать, если заправляться качественным горючим и не держать бак пустым (тогда не будет скапливаться конденсат на стенках).

Намного реже встречаются менее серьезные поломки топливного насоса:

  • износ сальников кулачкового вала;
  • выход из строя топливного регулятора;
  • повреждения уплотнительных колец;
  • износ плунжеров.

Эти неисправности менее серьезны и относительно легко устраняются при своевременном ремонте насосной системы высокого давления.

Причиной неисправной работы ТНВД не всегда является поломка агрегата. Топливная система авто – очень сложный механизм, содержащий ряд дополнительных устройств. Перечисленные выше проблемы в работе машины иногда бывают спровоцированы другими поломками:

  • не работает подкачивающий насос;
  • засор топливозаборника;
  • износ регулятора низкого давления;
  • форсунка функционирует неправильно и горючее попадает «в обратку».

Ремонт ТНВД и дополнительных элементов системы нужно проводить сразу, как только появятся первые ухудшения работы мотора. Игнорировать проблему нельзя: если продолжать ездить на неисправном авто, то повреждения будут усугубляться. В лучшем случае придется менять полностью вышедший из строя насос, а в худшем – дополнительно нужно будет потратиться на капитальный ремонт двигателя.

Устройство опережения впрыска

Данное устройство состоит из следующих элементов:

  1. кулачковая шайба;
  2. шаровая цапфа;
  3. плунжер установки угла опережения впрыска;
  4. подводной и отводной канал;
  5. клапан регулировки;
  6. шиберный насос для подкачки топлива;
  7. отвод топлива;
  8. вход топлива;
  9. подвод из топливного бака;
  10. пружина управляющего поршня;
  11. возвратная пружина;
  12. управляющий поршень;
  13. кольцевая камера гидроупора;
  14. дроссель;
  15. электромагнитный клапан (закрытый) установки момента начала впрыска;

Оптимальный процесс протекания сгорания и лучшие мощностные характеристики касательно дизельного ДВС возможны только тогда, когда момент начала сгорания смеси происходит в определенном положении коленвала или поршня в цилиндре дизельного двигателя.

Устройство опережения впрыскивания выполняет одну очень важную задачу, которая заключается в том,  чтобы увеличивать угол начала подачи топлива в тот момент, когда имеет место повышение частоты вращения коленвала. Данное устройство конструктивно включает в себя:

  • датчик угла поворота приводного вала ТНВД;
  • блок управления;
  • электромагнитный клапан установки момента начала впрыска;

Устройство обеспечивает тот самый оптимальный момент начала впрыскивания, который идеально подходит режиму работы двигателя и нагрузке на него. Происходит компенсация временного сдвига, который определяется сокращением периода впрыска и воспламенения при увеличении частоты вращения.

Данное устройство оснащается гидравлическим приводом и встраивается в нижнюю часть корпуса ТНВД таким образом, чтобы располагаться поперек продольной оси насоса.

Работа устройства опережения впрыска

Кулачковая шайба (1) осуществляет вход шаровой цапфой (2) в поперечное отверстие плунжера (3) таким образом, что поступательное движение плунжера трансформируется в поворот кулачковой шайбы. Плунжер в центре имеет регулировочный клапан (5). Данный клапан осуществляет открытие и перекрытие управляющего отверстия в плунжере. По оси плунжера (3) находится управляющий поршень (12), который нагружен пружиной (10). Поршень отвечает за положение регулировочного клапана.

Электромагнитный клапан установки момента начала впрыскивания (15) находится поперек оси плунжера. Электронный блок, управляющий ТНВД, осуществляет воздействие на плунжер устройства опережения впрыска посредством данного клапана. Управляющий блок подает в непрерывном режиме импульсы тока

Такие импульсы характеризуются постоянной частотой и переменной скважностью. Клапан изменяет давление, которое оказывает воздействие на управляющий поршень в конструкции устройства

Стоит ли самостоятельно ремонтировать ТНВД

Вы наверняка встречали множество фото- и видеоинструкций, как снять насос, разобрать его, отремонтировать, а затем поставить на место.

На первый взгляд, кажется все просто, и возникает желание сэкономить на визите в СТО. Но этого делать не стоит по следующим причинам:

  • Конструкция узла сложная, и без компьютерной диагностики невозможно точно установить причину неисправности. А попытки «угадать» и отремонтировать могут привести к дополнительным повреждениям.
  • Сложность монтажа и демонтажа агрегата. Помимо того, что это кропотливый труд, есть риск сломать крепления проводков при снятии или установке узла, а это дополнительные сложности в ремонте.
  • Регулировка угла зажигания. Настройки нужно делать с помощью специальных приборов, «на слух» такую операцию проводить нежелательно. Слишком ранний угол приводит к тому, что педаль газа становится жесткой, а если резко на нее нажать – появляется звон. Это не позволяет двигателю работать с полной отдачей.

Самостоятельно допускается ремонтировать только мелкие протечки. Для этого не нужно снимать ТНВД – все места, где выступают жидкости, замазываются эпоксидной пастой. Сварку для заделки швов использовать нельзя: нагрев может спровоцировать деформацию элементов.

Капитальный ремонт с полной заменой плунжерных элементов, подшипников, РТИ и клапанов в зависимости от марки авто обойдется в среднем в 10-15 тысяч рублей, плюс приобретение запчастей. К счастью, «капиталка» требуется довольно редко. Для устранения большинства поломок потребуется заменить 1-2 запчасти, а это стоит значительно дешевле. Если причина проблемы окажется во вспомогательных элементах системы, то ремонт обойдется недорого. Но точно неисправность можно выявить только с помощью компьютерной диагностики на стенде. В большинстве СТО эта услуга входит в стоимость ремонта.

Если же ТНВД полностью вышел из строя и мастера рекомендуют не ремонтировать его, а заменить на новый, то расходы будут выше. Демонтаж старого узла и установка нового будет стоить в пределах 5000-9000 тысяч рублей, плюс приобретение рабочего агрегата. В зависимости от типа узла, придется отдать от 18000 до 38000 рублей. Но есть возможность сэкономить, приобретая б/у запчасть, тогда устройство можно купить за 9000-15000 рублей.

Покупать насос нужно в магазинах, специализирующихся на продаже запасных частей, а не «с рук» или на разборках. Последние варианты выгоднее, но всегда есть риск приобрести неработающий агрегат, а в магазинах все б/у запчасти протестированы и находятся в рабочем состоянии.

ТНВД – один из основных компонентов топливной системы. Благодаря ему обеспечивается дозированное поступление топливной смеси. Современные насосы при правильной эксплуатации служат долго, обеспечивая эффективную работу мотора, и очень редко ломаются. Если же случилась неприятность, и ТНВД функционирует плохо, то не нужно откладывать визит на СТО: своевременное устранение неисправностей позволит избежать дорогостоящего ремонта.

Эволюция устройства

Ужесточение экологических норм и требований касательно выбросов вредных веществ в атмосферу привело к тому, что механические топливные насосы высокого давления для дизельных автомобилей стали вытесняться системами с электронной регулировкой. Механический насос попросту не смог обеспечить дозирование топлива с необходимой высокой точностью, а также не был в состоянии максимально быстро реагировать на динамично меняющиеся режимы работы двигателя.

Всемирно известные производители Bosch, Nippon Denso и другие предложили системы электронного управления подачей топлива. Указанные разработки основывались на топливном насосе VЕ. Такие системы позволяли добиться повышения точности дозирования топлива в каждый цилиндр по отдельности.

Внедрение электронных систем обеспечивало уменьшение между циклами нестабильности процесса сгорания топливно-воздушной смеси, а также снижение неравномерностей в процессе работы дизельного двигателя на холостом ходу.

Некоторые системы имели в своей конструкции клапан быстрого действия, что позволило разделить процесс впрыска топлива на две фазы. Двухфазный впрыск привел к конечному уменьшению жесткости самого процесса сгорания смеси.

Полученная точность в процессе управления системой впрыска обеспечила снижение выбросов токсичных веществ благодаря более полному сгоранию топливно-воздушной смеси, а возросшая эффективность такого сгорания повысила КПД двигателя и увеличила итоговую мощность силовой установки.

Электронные системы получили топливные насосы распределительного типа. Такие насосы оборудованы управляемыми устройствами, которые осуществляют регулировку положения дозатора. Дополнительно имеется клапан для опережения впрыска горючего.
