Натягиваем ремень генератора на Ниве Шевроле правильно

Руководства и советы по ремонту автомобилей Шевроле

Руководство по замене ремня привода вспомогательных агрегатов

Проверка состояния и замена ремня привода вспомогательных агрегатов (верхнее расположение генератора)

Смотри также «Регулировка натяжения и замена ремня привода водяного насоса и генератора (нижнее расположение генератора)».

В соответствии с регламентом технического обслуживания проверку состояния ремня привода вспомогательных агрегатов проводим через каждые 15 тыс. км пробега. Для проверки состояния ремня…

…потянув вверх…

…снимаем экран двигателя с четырех шпилек.

Для проверки натяжения ремня…

…нажимаем пальцем руки на ремень посередине между шкивами генератора и насоса охлаждающей жид- кости.

При усилии нажатия около 8,0 кгс прогиб ремня должен составлять 12 ± 1 мм.

Для регулировки натяжения ремня снимаем резиновые рукава подвода воздуха к дроссельному узлу.

Головкой «на 13» ослабляем затяжку трех гаек крепления кронштейна натяжного ролика.

Расположение ремня привода вспомогательных агрегатов и гаек крепления кронштейна натяжного ролика (для наглядности показано при снятом радиаторе системы охлаждения двигателя)

Ключом или головкой «на 13» вращаем регулировочный болт по часовой стрелке, натягивая ремень.

Затягиваем гайки крепления кронштейна натяжного ролика. Пускаем двигатель, останавливаем его и снова проверяем натяжение ремня. Не перетягивайте ремень!

Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и подшипников генератора, насоса охлаждающей жидкости и насоса гидроусилителя рулевого управления.

Замену ремня привода вспомогательных агрегатов проводим при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы. На автомобиле с кондиционером снимаем ремень привода компрессора кондиционера (смотри «Проверка состояния и замена ремня привода компрессора кондиционера»).

Ослабляем затяжку гаек крепления кронштейна натяжного ролика (смотри выше) и вращаем регулировочный болт против часовой стрелки, ослабляя натяжение ремня.

Снимаем ремень с натяжного ролика…

Маркировка ремня привода вспомогательных агрегатов (пятиручьевой, длиной 1888 мм).

Новый ремень устанавливаем в обратной последовательности, надевая его в первую очередь на шкив коленчатого вала, а в последнюю — на натяжной ролик. После установки регулируем натяжение ремня (смотри выше).

Характеристики штатного ремня

Ремень генератора на Ниве Шевроле – ВАЗ 2123 – имеет заводское обозначение 6РК 1888. Его размеры: длина – 1888 мм, ширина – 21,5 мм, число продольных ребер (ручейков) – 6 шт. Изделие поликлинового типа выдерживает нагрузку свыше 250 кг и имеет коэффициент удлинения не более 0,7%.

Приводной ремень со временем подвергается износу, и его нужно заменять. Согласно регламенту проведения технического обслуживания, эту деталь необходимо менять через каждые 50 тыс. км пробега. Основываться только на этой цифре не стоит – она является средней.

Если качество изделия низкое, то оно может либо растянуться, либо порваться уже через 20 тыс. км, а ремень хорошего качества пройдет все 70 тыс. км. На срок эксплуатации влияет не только пробег, но и другие факторы. Если на шкивах приводов имеются механические повреждения, то со временем ремешок придет в негодность.

При обнаружении следующих факторов необходимо изделие заменить:

• признаки износа (неровности, трещины, потёртости и т. д);
• пятна масла;
• видны отдельные нити на торцах;
• материал отслаивается от основы.

Неисправность может определяться по характерным признакам:

• на высоких оборотах двигателя появляется сильный свист;
• на панели приборов загорается индикатор заряда аккумулятора;
• потребители электричества от бортовой сети перестают функционировать.

При полном обрыве ремня автомобиль невозможно запустить. Чтобы избежать подобного в дороге, лучше своевременно запастись новым изделием и всегда возить его с собой.

Нива Шевроле

Данный автомобиль значительно отличается от класcической Нивы, следовательно. и комплектующие у него совершенно другие. В Шеви Ниве привод вращения компрессора кондиционера осуществляется отдельным ремнем. Ремень генератора вращает ГУР, генератор и помпу. Из-за большого количество оборудования длина ремня довольно большая.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
Шевроле	Помпа, Генератор, ГУР	Поликлиновый	1888	5PK1888	2123-1041020-30

Размеры ремня кондиционера Нива Шевроле

Ремень генератора Нива 2121 (карбюратор)

Ремень в такой ниве немного длиннее, чем в ниве с инжектором и ГУРом из-за того, что привод от ремня еще и вращает вентилятор охлаждения с помпой. В инжекторной Ниве вентилятор охлаждения запускается автоматически.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
2121	Помпа, Генератор	Клиновой	10х940	2101-1308020	2101-1308020

Ремень генератора Нива 21213 (Инжектор, ГУР)

В данном автомобиле привод генератора еще и вращает насос гидроусилителя руля.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
21213/21214	Помпа, Генератор, ГУР	Клиновой	10х838	—	21214-3407042-01

Ремень генератора Нивы Урбан

Нива Урбан более современная модификация Нивы с пластиковыми бамперами. В качестве привода генератора здесь применяется поликлиновый ремень.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
Урбан	Помпа, Генератор, ГУР, кондиционер	Поликлиновый	1125	5PK1125	21218-1041020

Размер ремня нива шевроле без кондиционера

Пришло время замены ремня привода вспомогательных агрегатов. Старый уже порядочно износился и просился на замену уже давно, но все как то руки не доходили. По регламенту технического обслуживания Шевроле Нива, замену ремня вспомогательный агрегатов нужно производить раз на 60 000 км, или раз в 2 года, что наступает раньше. Мой ремень прошел 32 000 км, но ходил 3 года.

Вот так он стал выглядеть после своего пробега

Нашел коробку от этого ремня. В ней лежал запасной ремень, который я вожу всегда с собой на случай поломки в дороге. Вот такая коробочка

Оказывается ЯПОНИЯ! Уж нормально отходил или нет не берусь сказать, но знаю машины, на которых при 40 тысячном пробеге ремень выглядит лучше.

Как я уже писал я перестал покупать запчасти в магазинах. Стал теперь даже за шурупами ездить к официальному дилеру GM-Автоваз. Поэтому и на этот раз поехал к ним. Как всегда ремень был без коробки и вообще без какой либо упаковки, просто поликлиновой ремень за 850 руб.

Замена ремня привода вспомогательных агрегатов на Шевроле Нива в общем простая процедура.

Для снятия износившегося ремня необходимо сначала его ослабить. Для этого нужно ослабить (не до конца, а до момента, дающего возможность снять ремень с натяжного ролика) регулировочный болт натяжного ролика (цифра 1 на фото) и ослабить 3 гайки (одна на 13 – цифра 3 на фото и 2 на 10 цифра 2 и 4 ) натяжной планки.

После этого натяжную планку можно будет сдвинуть и ослабить натяжения ремня. Снимаем ремень со всех роликов.

Установка ремня происходит в обратной последовательности. Схема протяжки ремня видна на картинке

После установки ремень необходимо правильно натянуть.

Проверка и замена ремней приводов вспомогательных агрегатов Нива Шевролет

В зависимости от комплектации автомобиля могут применяться различные схемы и варианты приводов вспомогательных агрегатов.

Ремни могут отличаться по размерам, так как вспомогательные агрегаты, такие как насос гидроусилителя, генератор, компрессор кондиционера могут быть разных производителей.

Поэтому перед тем как проверять и заменять ремни, нужно определиться какой вариант Вам подходит.

На внешней стороне ремней указывается их размер. Нужно покупать ремни в соответствии с их размером.

При замене ремней обязательно нужно проверять состояние натяжных и вспомогательных роликов.

Обязательно нужно возить с собой запасные ремни, особенно в дальнюю поездку. Рассмотрим некоторые вариантные исполнения и технологию замены ремней.

Недостаточное натяжение ремня ухудшает циркуляцию жидкости в системе охлаждения, что приводит к перегреву двигателя. Кроме этого ухудшается подзарядка аккумуляторной батареи и повышенно изнашивается сам ремень. При слишком сильном натяжении могут выйти из строя подшипники водяного насоса и генератора.

Проверяют натяжение ремня привода водяного насоса и генератора сверху в подкапотном пространстве.

Натяжение характеризуется величиной прогиба ремня между шкивами насоса и коленчатого вала (прогиб «В«) (рис. 1) или шкивами генератора и насоса (прогиб А) при приложении усилия 98,1 Н (10 кгс) в середине расстояния между шкивами.

Прогиб А должен быть 10 – 15 мм, прогиб В – 12 – 17 мм.

Удобнее проверять прогиб «А«.

Для проверки натяжения можно использовать пружинные весы-безмен, зацепив их крючком ветвь ремня и оттягивая ее вверх.

Натяжение ремня регулируйте на автомобиле, установленном на подъемнике или смотровой канаве.

Регулировка осуществляется перемещением генератора относительно двигателя.

Вам потребуются: ключ «на 13», монтажная лопатка.

1. Снимите защиту масляного картера и брызговик двигателя.

2. Ослабьте примерно на один оборот гайку крепления генератора к натяжной планке

3. Ослабьте гайку нижнего крепления генератора.

4. Для увеличения натяжения ремня переместите генератор от двигателя.

Перемещая генератор для увеличения натяжения ремня, усилие прикладывайте только к корпусу генератора. размещая монтажную лопатку между корпусом и двигателем.

5. Для уменьшения натяжения ремня рукой переместите генератор к двигателю.

6. Не меняя положения генератора, затяните гайку крепления генератора к натяжной планке и гайку нижнего крепления генератора.

гайки крепления генератора к натяжной планке 28,08-45,3 Н м (2,9-4,6 кгсм);

гайки нижнего крепления генератора 57,3-72 Н м (5,95-7,35 кгсм).

7. Установите защиту масляного картера и брызговик двигателя в порядке, обратном снятию.

8. Для замены ремня выверните винт датчика положения коленчатого вала и извлеките датчик из гнезда кронштейна, не отсоединяя провода.

9. Снимите ремень привода насоса гидроусилителя рулевого управления.

10. Выполните операции 2 и 3, предусмотренные для регулировки натяжения ремня, и придвиньте генератор к двигателю до упора.

11. Снимите ремень сначала со шкива насоса, затем со шкивов генератора и коленчатого вала.

12. Наденьте новый ремень сначала на шкив коленчатого вала, затем на шкив генератора и затем на шкив насоса.

Если новый ремень туго надевается на шкив насоса, а генератор при этом до упора сдвинут к двигателю, аккуратно проворачивайте шкив насоса рукой или медленно проворачивайте коленчатый вал до полного надевания ремня на шкив. Проворачивать коленчатый вал попросите помощника.

13. Выполните операции 2-6, предусмотренные для регулировки натяжения ремня.

14. Установите на место датчик положения коленчатого вала.

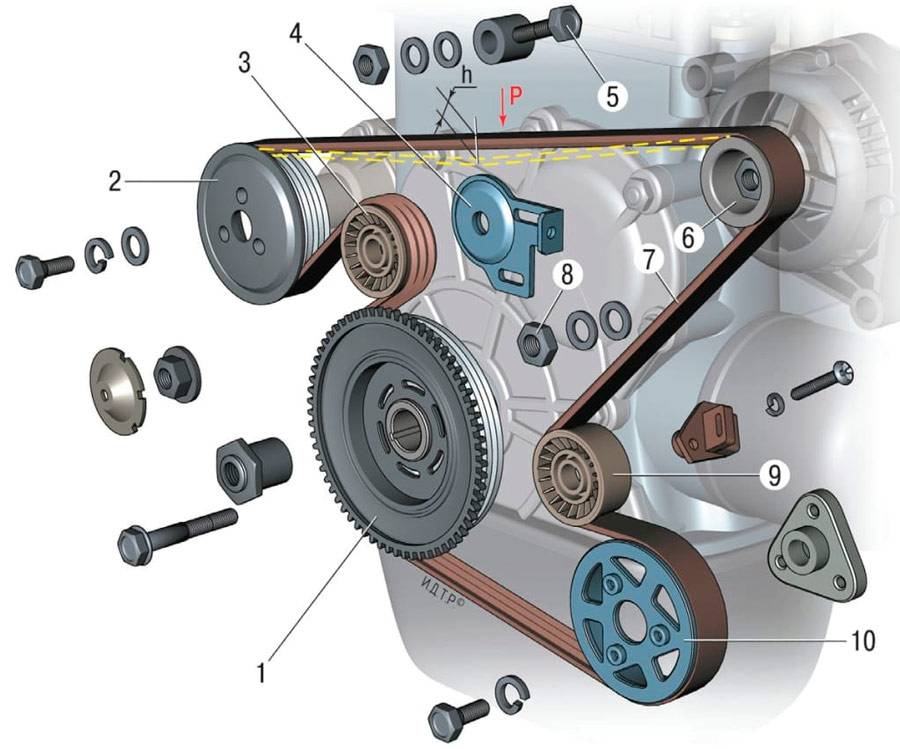

Как вариант на автомобиль может быть установлен один поликлиновой ремень, служащий приводом всех вспомогательных агрегатов (водяного насоса, генератора и насоса гидроусилителя рулевого управления). При этом генератор установлен слева от двигателя вверху.

В этом случае натяжение ремня проверяют его прогибом между шкивами генератора и водяного насоса. При нормальном натяжении ремня прогиб «h» под действием сосредоточенной нагрузки «Р» 75 Н (7,6 кгс) должен быть равен (12 ± 1) мм.

Регулируют натяжение ремня перемещением натяжного ролика 3, вращая болт 5 натяжителя при ослабленных гайках 8 крепления кронштейна 4 натяжителя. После регулировки проверните коленчатый вал двигателя на два оборота и вновь проверьте натяжение ремня.

Замена ремня кондиционера.

Чтобы поменять ремень кондиционера Нива Шевроле необходимо установить автомобиль на эстакаду или смотровую яму. После этого нужно снять защиту двигателя.

Для этого при помощи ключа на 13 откручиваем 4 болта по периметру.

После чего можно убрать защиту поддона картера.

Головкой на 8 откручиваем саморезы удерживающие защиту.

Откручиваем передний брызговик.

Для того, чтобы проверить натяжение нужно надавить на него рукой между шкивами компрессора и коленвала. Допустимое отклонение должно быть не более 0,8 сантиметров.

Если он изношен, то приступаем к замене. Для этого торцевым ключом ослабляем болты крепления натяжного ролика.

Если ремень кондиционера в хорошем состоянии, но ослаблен нужно крутить болт затягивая, по часовой стрелке то это приведет к натяжке.

Замена производиться при наличии на ремне трещин, следов расслоения и разрывов. Чтобы поменять нужно ослабить болт, для этого нужно вращать его против часовой стрелки.

После чего его можно без проблем снять со шкива. На Ниве для привода компрессора используется четурехручьевой, длиной 810 миллиметров.

Ремень одевается так, чтобы быть ближе к внутреннему краю шкива. Затем сразу нужно проверить его натяжение.

После установки детали следует произвести сборку компонентов в обратной последовательности.

Шевроле НиваДля проверки состояния ремня тянем вверх…Для проверки состояния ремня тянем вверх…

Шевроле Нива… и снимаем экран двигателя с четырех шпилек…. и снимаем экран двигателя с четырех шпилек.Шевроле НиваДля проверки натяжения ремня нажимаем пальцем руки на ремень посередине между шкивами генератора и насоса охлаждающей жидкости.Для проверки натяжения ремня нажимаем пальцем руки на ремень посередине между шкивами генератора и насоса охлаждающей жидкости.

При усилии нажатия около 8,0 кгс прогиб ремня должен составлять 12±1 мм.

Для регулировки натяжения ремня снимаем резиновые рукава подвода воздуха к дроссельному узлу.

Шевроле НиваГоловкой «на 13» ослабляем затяжку трех гаек крепления кронштейна натяжного ролика.Головкой «на 13» ослабляем затяжку трех гаек крепления кронштейна натяжного ролика.Шевроле НиваРасположение ремня привода вспомогательных агрегатов и гаек крепления кронштейна натяжного ролика (для наглядности показано при снятом радиаторе системы охлаждения двигателя).Расположение ремня привода вспомогательных агрегатов и гаек крепления кронштейна натяжного ролика (для наглядности показано при снятом радиаторе системы охлаждения двигателя).Шевроле НиваКлючом или головкой «на 13» вращаем регулировочный болт по часовой стрелке, натягивая ремень.Ключом или головкой «на 13» вращаем регулировочный болт по часовой стрелке, натягивая ремень.

Затягиваем гайки крепления кронштейна натяжного ролика. Пускаем двигатель, останавливаем его и снова проверяем натяжение ремня.

Внимание! Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и подшипников генератора, насоса охлаждающей жидкости и насоса гидроусилителя рулевого управления.

Замену ремня привода вспомогательных агрегатов проводим при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы. На автомобиле с кондиционером снимаем ремень привода компрессора кондиционера.

Ослабляем затяжку гаек крепления кронштейна натяжного ролика (см. выше) и вращаем регулировочный болт против часовой стрелки, ослабляя натяжение ремня.

Шевроле НиваСнимаем ремень с натяжного ролика и других шкивов.Снимаем ремень с натяжного ролика и других шкивов.

Шевроле НиваМаркировка ремня привода вспомогательных агрегатов (пятиручьевой, длиной 1888 мм).Маркировка ремня привода вспомогательных агрегатов (пятиручьевой, длиной 1888 мм).

Новый ремень устанавливаем в обратной последовательности, надевая его в первую очередь на шкив коленчатого вала, а в последнюю – на натяжной ролик. После установки регулируем натяжение ремня (см. выше).

Когда менять привод вспомогательных агрегатов

Производитель рекомендует ставить новую передачу через каждые 50 000 км пробега

Некоторые экземпляры могут пройти и больше, поэтому важное значение имеет периодический осмотр изделия. Для проверки технического состояния резинового привода нужно выполнить следующие действия

1. Мелом отметить точку начала осмотра.
2. Переключатель передач установить в нейтральное положение.
3. Автомобиль затормозить стояночным тормозом.
4. Проворачивать коленвал и одновременно осматривать состояние ременной передачи, совершающей полный оборот.
5. Провернуть вал еще несколько раз.
6. Проверить внешнюю сторону детали.

Ремень нужно заменить при обнаружении

• следов износа;
• порезов;
• пористости;
• расслоения;
• следов масла;
• взлохмачивания.

Вариант с двумя ремнями с ремнем привода насоса охлаждающей жидкости, генератора, гидроусилителя и ремнем привода компрессора

Работу нужно выполнять на смотровой яме или на подъемнике.

Подготавливаем автомобиль. Открываем капот.

Снимаем пластмассовую защиту двигателя (экран)

При ослаблении ремней или износе вспомогательных роликов появляется характерный «свист» или шум при работе двигателя в этом районе.

Чтобы проверить натяжение ремня вспомогательных агрегатов, нажимаем пальцем руки на ремень посередине между шкивом генератора и насоса охлаждающей жидкости.

При усилии нажатия около восьми килограмм прогиб ремня должен составлять 12 ± 1мм.

Чтобы отрегулировать натяжение ремня, снимаем резиновый патрубок подвода воздуха к дроссельному узлу.

Головкой на 13 ослабляем затяжку трех гаек крепления кронштейна натяжного ролика.

На фото 6 показано расположение ремней и гаек кронштейна натяжного ролика.

Ключом или головкой на 13 вращаем регулировочный болт по часовой стрелке, натягивая ремень.

Затягиваем гайки крепления натяжного ролика. Пускаем двигатель, через пять минут останавливаем и проверяем натяжение ремня.

Нельзя перетягивать ремни, так как могут выйти из строя подшипники агрегатов, которые они вращают от чрезмерной нагрузки.

Замену ремней вспомогательных агрегатов проводим при обнаружении трещин, разрывов и отслоении резины.

Сначала снимаем ремень привода компрессора кондиционера (смотрим ниже).

После того как сняли ремень привода компрессора кондиционера, ослабляем затяжку крепления кронштейна натяжного ролика и вращаем регулировочный болт против часовой стрелки, ослабляя натяжение ремня.

Снимаем ремень с натяжного ролика и других шкивов. Новый ремень устанавливаем в обратной последовательности.

В первую очередь надеваем ремень на шкив коленчатого вала, а в последнюю на натяжной ролик.

После установки регулируем натяжение ремня.

Проверка и снятие ремня привода компрессора кондиционера

Для этого снимаем нижнюю защиту двигательного отсека и брызговики моторного отсека.

Чтобы просто проверить натяжение ремня привода кондиционера, нажимаем пальцем руки на ремень (рис. 1) посередине между шкивами компрессора и коленвала.

При усилии нажатия около 10 килограмм, прогиб ремня должен составлять около 8 мм.

Для регулировки натяжения ремня головкой на 13 ослабляем затяжку двух болтов крепления кронштейна натяжного ролика.

Головкой на 13 вращаем регулировочный болт по часовой стрелке, натягивая ремень.

После натяжения ремня затягиваем болты крепления кронштейна натяжного ролика.

Для снятия ремня ослабляем затяжку болтов крепления кронштейна натяжного ролика и ослабляем натяжение ремня, вращая регулировочный болт против часовой стрелки.

Снимаем ремень с натяжного ролика и шкивов коленчатого вала и компрессора.

Новый ремень устанавливаем в обратной последовательности.

Новый ремень устанавливаем в обратной последовательности.

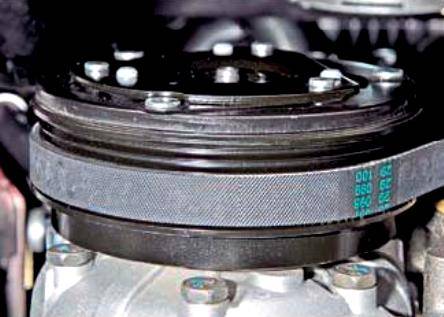

На шкив компрессора ремень надеваем так, чтобы он располагался ближе к внутреннему краю шкива.

И регулируем натяжение ремня, как сказано выше.

После небольшого пробега автомобиля, нужно обязательно проверить натяжение ремней.

Новые ремни немного растягиваются, поэтому лучше проверить и подтянуть.

ПС. И под конец, обязательно после снятия ремней нужно определиться из за чего произошел обрыв или дефект ремня.

Повышенный износ ремня возникает вследствие попадания масла из под сальников или других сопряженных поверхностей двигателя.

Так же преждевременный износ происходит от ослабления натяжки ремня. В этом случае происходит проскальзывание шкивов и чрезмерный нагрев, и износ, как самого ремня, так и шкива агрегата.

Также внимание нужно обращать на сами шкивы и агрегаты, которые приводятся во вращение этими ремнями. Агрегаты, которые вращаются с помощью этих ремней, не должны подклинивать из-за разрушения подшипников

Агрегаты, которые вращаются с помощью этих ремней, не должны подклинивать из-за разрушения подшипников.

На шкивах не должно быть зазубрин и острых граней.

Прокручиванием и пошатыванием от руки проверить люфт роторов генератора, насоса охлаждающей жидкости, компрессора кондиционера и насоса ГУР.

При покупке ремней нужно покупать только у проверенных и надежных производителей. Осмотреть ремень, перегнуть и посмотреть на качество изделия, год его изготовления.

Замена роликов

Генераторный ремень является связующим компонентом, который соединяет генератор и двигатель. Именно за счёт ремня генератор и может вырабатывать электроэнергию, питая всех потребителей в машине.

Но между шкивом коленвала и генератора имеется ролик. С его помощью ремень всегда находится в нужном натяжении, а также не покидает своего места в процессе эксплуатации. С течением времени ролик может изнашиваться и требовать замены. Причём поменять натяжной ролик можно самостоятельно.

Поломка и преждевременный износ натяжного ролика обычно связан с попаданием в узел инородных предметов, неправильной регулировкой, некорректным натяжением ремня.

На необходимость замены роликов обычно указывает посторонний шум, а также сильные вибрации при работающем двигателе. Также обнаружить проблемы можно путём визуального смотра. Неполадки проявляются в виде:

• люфта;
• механических повреждений на корпусе;
• дефектов подшипника;
• повреждений кронштейна;
• сложного прокручивания вала.

Параллельно обычно осматривают сам ремень на наличие трещин, порезов, а также расслоений. Многие владельцы Chevrolet Niva считают, что правильнее всего менять ролик и ремень одновременно. Хотя срок службы ролика может быть больше.  Тут нужно действовать по ситуации.

Чтобы поменять ролики своими руками, владельцам Chevrolet Niva необходимо сделать следующее:

• Предварительно подготовиться к ремонту. Для этого нужно отключить зажигание, снять минус с аккумулятора и подготовить ключи на 10 и 17.
• Теперь ослабить и снять старый ремень. Для этого ослабляется ролик натяжения вместе с посадочной площадкой. Тут предусмотрено наличие 3 гаек под 10 ключ. Либо же можно просто ослабить центральный болт, прокрутив его ключом на 17.
• Убрав ремень, нужно заблокировать коленвал, чтобы он в процессе работы не прокручивался.
• Демонтируйте гайку на ролике, после чего снимите узел, не забыв снять ещё и пружинную шайбу.
• На ролике генератора имеется защитный колпачок. Его нужно предварительно убрать.
• Затем ключом на 17 снимается центральная гайка. Остаётся лишь убрать дистанционное кольцо, не позволяющее приводить к совмещению ролик и корпус двигателя.
• При установке нового элемента сначала фиксируется кольцо, а за ним идёт ролик.
• Теперь с помощью шайбы с пружинным механизмом нужно плотно затянуть болт.
• Остаётся только надеть ремень и затянуть натяжной ролик. При этом ремень должен прижиматься максимум на 1 см от своего положения.

В руководстве по эксплуатации Chevrolet Niva говорится о том, что крепление ролика натяжения нужно проверять с интервалом 30 тысяч километров. Но это можно делать и чаще. Главное в такой ситуации — своевременно заметить наличие проблем и исправить ситуацию до появления более серьёзных неполадок.

Как подтянуть ремень генератора

Одна из распространённых задач заключается в том, чтобы натянуть ремень установленного генератора на Chevrolet Niva. Такая операция не сложная. Но лучше предварительно заглянуть в руководство, а также познакомиться со схемой системы.

Сама по себе натяжка ремня проблем вызывать не должна, если у вас Chevrolet Niva. Учтите только, что у кондиционера и генератора разные ремни. А поэтому кондиционер при необходимости регулируется и ремонтируется отдельно.

Внедорожники Chevrolet Niva выпускаются с генераторным узлом, где не предусмотрено наличие автоматического натяжителя. Поэтому владельцам периодически приходится регулировать натяжку.

Если ремень генератора окажется перетянут, это приведёт к появлению характерного свиста, а также ускорит износ детали. Параллельно изнашиваются подшипники, происходит перегрев ремня.

Здесь можно подумать, что правильным решением будет ослабить натяжку. Но тогда процесс износа окажется ещё интенсивнее, что обусловлено усиленными вибрациями.

Чтобы получить нужное натяжение ремня узла генератора на автомобиле Chevrolet Niva, необходимо сделать следующее:

• выключить зажигание и снять минус с аккумулятора;
• поднять капот;
• убрать пластиковую накладку, которая держится на фиксаторах;
• ослабить натяжение хомута основного воздуховода с помощью отвёртки;
• ключом на 10 открутить винт фиксации, извлечь его, после чего отсоединить воздуховод от корпуса фильтра;
• открутите 3 гайки на генераторном узле на 1-2 витка;
• найти винт регулировки;
• с помощью ключа на 13 прокрутить его в левую или в правую сторону;
• при вращении винта влево натяжение будет ослабляться;
• чтобы проверить правильность натяжения, надавите на ремень примерно посередине с усилием около 75 Н;
• если прогиб составит 11-12 мм, то всё сделано верно.

Такая проверка проводится периодически. Согласно техническому регламенту, проверять состояние ремня, а также генераторного узла следует с интервалом 15 тысяч километров.

Теперь вы знаете, как подтянуть ремень генератора на отечественном внедорожнике Chevrolet Niva.

Ремонт устройства своими силами

Теперь поговорим о том, как производится ремонт генератора. Процедура ремонта может быть выполнена на СТО или в гаражных условиях, разумеется, если вы имеете понятие о том, что нужно делать.

Замена ремня генератора

Как правильно поменять ремень генератора:

1. В первую очередь демонтируется разъем с ДПКВ, после чего откручивается и извлекается винт, который фиксирует этот регулятор.
2. Гайку, которая фиксирует устройство, следует немного ослабить, но полностью не выкручивать. Генераторный узел можно сдвинуть к блоку, после чего на смещенном устройстве можно будет без проблем демонтировать ремешок, поскольку он будет ослаблен.
3. Используя домкрат, который заранее нужно установить с той стороны, где расположен узел, необходимо немного приподнять авто, включив первую скорость.
4. Далее, потяните за сам ремешок таким образом, чтобы он мог отойти от вала помпы. Затем прокрутите колесо до того момента, пока на шкив не перейдет место натяжки.
5. Следующим этапом замены ремня генератора будет демонтаж ремешка с других валов.
6. Что касается установки нового, то его сначала следует надеть на вал узла и коленчатого вала, только после этих действий он может быть установлен на вал помпы.
7. Колесо поворачивается до того момента, пока ремешок не попадет на шкив. Затем устройство ставится на место, производится натяжка ремешка, после чего узел фиксируется к кронштейну при помощи гайки. Завершающим этапом будет монтаж ДПКВ на место (автор — канал Иг К).

Замена ролика натяжения

Ремонт генератора Нива Шевроле может заключаться в замене натяжного ролика. Основной деталью этого элемента является подшипник, поэтому если ремешок ослаб, то в первую очередь необходимо проверить именно его. Если ролик исправный, то прокручивание подшипника будет тихим, любые рывки должны отсутствовать.

Для замены элемента выполните следующие действия:

1. Сначала установите лом или другой инструмент таким образом, чтобы вал сцепления заблокировался. Это позволит предотвратить движение коленвала.
2. Затем ослабляется винт, который фиксирует сам ролик, снимается напряжение, поступающее на ремешок.
3. Откручивается осевой винт, после чего ролик можно демонтировать.
4. Устанавливается работоспособный ролик, производится регулировка натяжения ремешка. После замены убедитесь в работоспособности устройства.

Замена щетки

Изношенный и новый регуляторы напряжения

1. Для замены этих компонентов регулятор необходимо полностью снять. Также от АКБ отключается клемма «-» и отключается проводка, идущая от генераторного узла.
2. Далее, демонтируется колодка проводов, с наконечников которых снимается прорезиненный колпачок — этот компонент предназначен для защиты. После этого с проводов необходимо выкрутить гайку, которая крепила их к блоку механизма.
3. Затем нужно отсоединить пружинные крепления и демонтировать пластмассовых кожух, используя отвертку с крестовым наконечником, выкручиваются фиксаторы регулятора.
4. Демонтируется регулятор вместе с щетками, после чего от этого элемента нужно отключить провода.
5. Щетки меняются, дальнейшая сборка конструкции осуществляется в обратной последовательности. Щетки следует менять в том случае, если их длина составляет меньше 0.5 cм. В том случае, если длина щеток нормальная, а генераторное устройство работает некорректно, нужно осуществить диагностику регуляторного элемента, а также электроцепи на участке от него до щеток.

Демонтаж генератора

1. Замена генератора начинается с демонтажа устройства из подкапотного отсека. Отсоединяется вся проводка, идущая к нему, также нельзя забывать и об отключении аккумулятора. Демонтируется защитный пластиковый кожух.
2. Выкручиваются гайка фиксации проводов и винт, крепящий узел. Отсоединяется крепление в форме болта, оно расположено внизу конструкции, после чего извлекается ремешок.
3. Когда все болты будут откручены, механизм можно извлечь из кронштейна, для этого может понадобиться монтажная лопатка.
4. Чтобы произвести монтаж нового узла, все действия следует повторить в обратной последовательности. После того, как будет установлен новый генератора, необходимо произвести диагностику состояния ремешка привода, а также произвести регулировку натяжения.

Извините, в настоящее время нет доступных опросов.
