Какая лампа установлена в ближнем свете Лансер 10

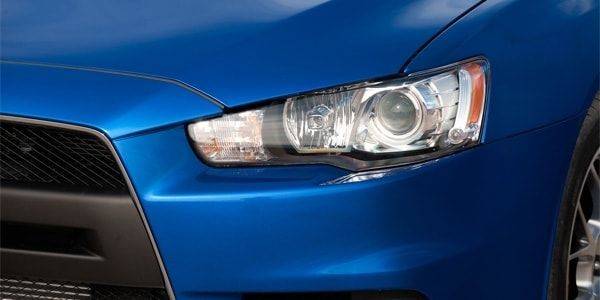

Ближний свет автомобиля Mitsubishi Lancer реализован двумя галогеновыми лампами HB4. Их мощность составляет 51 Вт. Как правило, с завода-изготовителя автомобили идут с осветительными приборами фирмы Sulvania, однако, большинство автовладельцев не устраивает яркость таких ламп. Они меняют их на другие модели, используя как галогеновые, так и светодиодные или ксеноновые образцы.

Стандартные лампы для lancer x

Перечень стандартных ламп, используемых в качестве ближнего света автомобилей Мицубиси Лансер 10, может занять очень много места. Наиболее популярные модели:

  • Koito WhiteBeam III;
  • Osram Night Breaker Unlimited +110%;
  • GE HB4-12-51 (General Electric);
  • MTF-Light Vanadium;
  • Philips CrystalVision;
  • Bosch HB4 Pure Light.

Это лишь краткий перечень наиболее распространенных моделей. Рекомендуется выбирать продукцию наиболее известных и надежных фирм, чтобы не оказаться в пути без освещения.

Лампы с увеличенной яркостью для Лансер 10

Лампочки с увеличенной яркостью светового потока обеспечивают лучшую видимость, но обладают меньшим сроком службы. Чаще всего выбирают следующие модели:

  • OSRAM HB4-12-51 +110% (P22d) NIGHT BREAKER UNLIMITED;
  • MTF-Light Aurum HB4/9006;
  • SVS White 5000K Ver.2;
  • Philips WhiteVision (+60%).

Важно! Необходимо учитывать, что увеличенная яркость головного света способна стать причиной осложнений с сотрудниками ГИБДД, поскольку яркий свет слепит водителей встречных автомобилей

LED лампы для Лансер 10

Нередко автолюбители меняют штатные лампы на более яркие LED-светильники. Они обладают большим сроком службы, не расходуют заряд аккумуляторов. Ассортимент подобных устройств весьма широк, есть модели с разной степенью яркости и оттенком свечения. Популярные модели:

  • OSRAM LEDriving HL HB4 — 9506CW;
  • HB3/HB4 Philips X-Treme Ultinon — 11005XUW2;
  • Optima LED Ultra Control HB4 (9006) 4800K 9-36V (UC-HB4).

Необходимо помнить, что установка нештатных моделей ламп в фары Мицубиси Лансер является нарушением правил и может повлечь за собой серьезные санкции вплоть до лишения прав. Это надо иметь в виду, принимая решение оборудовать свой x Lancer светодиодным ближним светом.

Как заменить лампу ближнего света на mitsubishi lancer x

Замена ламп ближнего света на Лансере 10 не составит труда даже для новичка. Они установлены ближе к крыльям автомобиля. Открыв капот, их несложно нащупать рукой. Светильник берут за колодку и поворачивают на пол оборота против часовой стрелки, после чего вынимают его из гнезда.

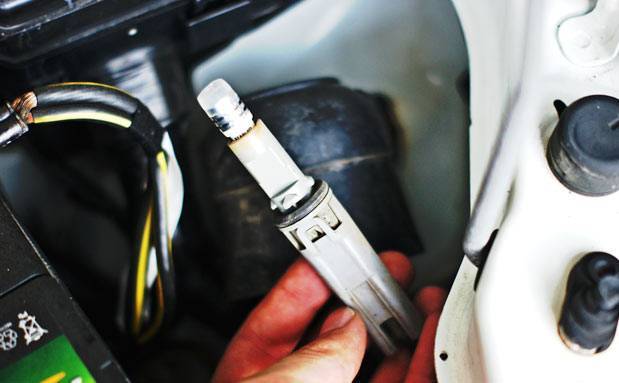

Колодку отделяют от цоколя, нажав на специальный фиксатор. После этого остается только взять новую лампу, вставить в разъем и установить ее на место перегоревшей, действуя в обратном порядке. Рекомендуется менять лампы парами, а не по одной, так как они подбираются по уровню яркости и прочим параметрам.

Снять фару lancer 9

2. . снимите рассеиватель с плафона и извлеките из него неисправную лампу.

3. Установите лампу в плафон в порядке, обратном снятию.

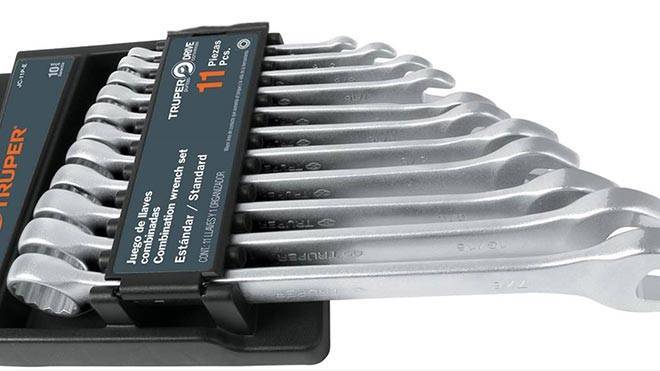

Вам потребуется ключ «на 10».

1. Отсоедините провод от клеммы«-»аккумуляторной батареи.

2. Для снятия левой блок-фары снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной батареи», с. 188) и полку аккумуляторной батареи (см. «Замена левой опоры подвески силового агрегата», с. 81).

4. Отсоедините колодки жгутов проводов от выводов ламп блок-фары и электрокорректора фар (см. «Замена ламп», с. 208).

5. Выверните два болта верхнего крепления блок-фары.

б. .„один болт крепления блок-фары к рамке радиатора.

7. -снимите с зацепления с пластмассовыми держателями верхние крепления блок-фары.

8. . и, выводя блок-фару из зацепления с держателем на кузове.

9. . снимите ее с автомобиля.

10. Правую блок-фару снимайте аналогично.

11. Установите блок-фару в порядке, обратном снятию.

Замена электрокорректора света фар и регулятора подсветки приборов

Для замены привода электрокорректора света фар

выполните следующее.

1. Снимите блок-фару (см. «Замена блок-фары», с. 211).

2. Поверните против часовой стрелки привод электрокорректора света фар.

3. . и извлеките его из блок-фары.

4. Установите привод электрокорректора света фар в порядке, обратном снятию.

Для замены блока управления электрокорректора света фар и регулятора подсветки приборов

выполните следующее.

2. . через отверстие ящика для мелких предметов протолкните блок управления.

3. . отсоедините от выводов блока электрокорректора колодки жгутов проводов и снимите блок электрокорректора света фар и регулятора подсветки приборов с автомобиля.

4. Установите блок управления электрокорректора света фар и регулятора подсветки приборов в порядке, обратном снятию.

Замена заднего фонаря

Вам потребуется отвертка с крестообразным лезвием.

Задний фонарь фиксируется двумя штифтами, соединенными с кузовом через резиновые втулки (на фото показаны стрелками). Не потеряйте втулки, так как при снятии фонаря они могут остаться на его штифтах.

Картофель не для еды, а для света

Вероятно, кто-то из вас уже проделывал подобный опыт в школе, когда при помощи одного лишь картофельного клубня получалась электрическая энергия. Учёные из Израиля пришли к выводу, что мощность электричества будет намного больше, если картофель предварительно отварить. Овощ распространён во всём мире и благодаря исследованиям стало понятно, что один лишь клубень может обеспечить вполне достаточное количество электроэнергии на целых тридцать дней.

Чтобы заставить светиться лампочку, необходимо:

  • отварить четыре картофелины (не забыть их потом охладить);
  • взять четыре провода из меди либо монеты из аналогичного металла;
  • подготовить длинный кабель;
  • обзавестись четырьмя проводами из цинка или любыми предметами из цинка;
  • приобрести лампу на светодиоде мощностью не более 2,5 Вт;
  • взять несколько скрепок.

Чтобы сделать картофель более устойчивым, обрежем одну его сторону. Так он будет прочно лежать на тарелке либо подносе. В каждой картофелине разместим медный и цинковый элемент.

Нужно постараться оба элемента разнести друг от друга на некоторое расстояние. Если используете монеты, то заранее нужно подготовить для них прорези. Если в наличии имеются зажимы «крокодильчики», то закрепите их на каждом конце кабеля. Как вариант, можно зачистить небольшой участок кабеля с двух сторон и закрепить скрепку.

Если вдруг скрепки не найдётся, то можно обойтись просто зачищенным с двух сторон кабелем. Медный элемент на каждой картофелине соединяем с цинковым элементом в другой, стараемся сохранить однотипность всех соединений. В итоге все клубни будут соединены кабелем в круг.

А теперь в общую цепь подключаем светодиодную лампу. Просто берём один из проводов, который отходит от медного элемента, и вместо того, чтобы соединять его с цинковым — соединяем с лампой. Аналогично поступаем и с проводом от цинкового элемента соседнего клубня. Таким образом, цепь мы замыкаем. По логике лампа должна начать гореть.

Если же этого не последовало, значит, просто переподсоединяем кабели в другом направлении. По этому же принципу можно сделать так, чтобы лампочка горела, при помощи других продуктов. Источники света работают на лимонах и апельсинах. Да и вообще всё, что содержит в себе кислоту, способно зажечь лампочку.

Подключение датчика света для автоматической работы режима DRL.

Датчик света устанавливать необязательно, режим ДХО прекрасно работает без датчика света, единственное, когда стемнеет, вам необходимо будет вручную включить габариты и ближний свет фар.

Но, я хочу чтобы все работало максимально автоматически, без моего вмешательства, поэтому установлю еще датчик света 7825A019 и подрулевой переключатель с режимом авто 8614A061.

Если кто-то также захочет установить датчик света, то установку можно посмотреть в видео выше или в статье Установка датчика света и освещенности.

При активации датчика света, я выбрал режим Low threshold (analog) (can change), при котором сначала включаются габариты, а потом ближний свет фар.


И теперь, как только я завожу автомобиль днем, автоматически включается ближний свет фар в режиме притухания, габариты при этом не горят. Как только начинает темнеть, включатся габариты, ближний свет фар по-прежнему светит в режиме притухания.
Ну и, когда становится совсем темно, ближний свет фар начинает светить в полную мощность.

Финальную работу всей опции также можете посмотреть в видео выше.

Электрооборудование и освещение

  • Для включения первого предназначен переключатель наружного освещения, второго – реле, размещенное в монтажном блоке, когда включен ближний свет. (См. также статью Реле противотуманных фар ВАЗ 2110: особенности .)
  • Последний также можно включать на короткое время переключателем фар, даже когда не включено наружное освещение транспортного средства.
  • В автомобиле имеется также электрокорректор, позволяя водителю со своего места регулировать световой пучок по высоте, когда машина загружена.
  • Рекомендуем периодически заменять лампы в блок-фаре, так как со временем стеклянные колбы от эксплуатации начинают мутнеть, в результате чего видимость впереди ТС сильно снижается.
  • При этом не стоит идти за модой и устанавливать псевдоксенон, от которого фары светятся приятным голубоватым светом. Если уж монтировать, только штатный, цена которого значительно отличается от китайских подделок.

Замена

Почему не включается ближний свет Митсубиси Лансер 9 или 10, когда нужно заменять старые лампы новыми, какие неисправности электропроводки или освещения этому могут способствовать:

Не включаются отдельные лампы

  • Предохранители пришли в негодность – проверьте и замените перегоревшие новыми.
  • В колбе перегорели нити – установите новые лампы своими руками.
  • Наконечники проводов покрылись окислами, прилегают неплотно, провода повреждены – почистите, притяните или замените.

Невозможно включить головные фары

  • Перегорели лампы – замените новыми.
  • Не работает подрулевой переключатель – найдите неисправность и устраните ее.

В Митсубиси Лансер применяют следующие лампы:

  • ближний – HB4 на 51 Вт;
  • дальний – HB3 60 Вт.

Процесс

Инструкция для замены ближнего света состоит из таких этапов:

  • Поднимите капот и плотно зафиксируйте его с помощью специальной планки.
  • Снимите «минусовую» клемму с АКБ, чтобы во время работы не произошли непредвиденные ситуации.
  • Демонтируйте блок-фару с автомобиля, для чего вам потребуется ключ рожковый на «10» и отвертка. Предварительно вам придется отсоединить от кузова передний бампер с помощью торцевых ключей на «10» и «12», а также отверток с плоским или фигурным лезвием.
  • Отсоедините от цоколя лампы колодку, с подходящими к ней соответствующими проводами. Для этого на ней есть специальный фиксатор, который вам следует нажать.
  • Снимите колодку с лампы, потянув на себя.
  • Возьмите за цоколь и поверните его влево.

Вытащите перегоревшую лампу за цоколь и установите на ее место новую, не прикасаясь руками к ее колбе, чтобы она не помутнела.

Второй способ

В этом случае не придется разбирать бампер и снимать блок-фару с кузова.

Все останется на своих местах, хотя визуально вы и не будете видеть лампочку, но сможете ее нащупать и снять.

  • Приобретите набор из двух ламп ближнего света с цоколем HB4 на 12 Вольт и 51 Ватт.
  • Вам нужно поднять капот, потянув за лапку изнутри салона, расположенную слева от водителя рядом с передней правой дверью. Затем отведите в сторону крючок над решеткой радиатора и, подняв, закрепите специальным держателем.
  • Начнем с замены правой лампы, для чего удалите сначала со штатного места бачок омывателя.

Нащупайте колодку с проводами, заведя руку под верхнюю панель кузова. Нажмите на ее фиксатор и вытащите.

  • Возьмите рукой за цоколь лампы и поверните ее влево, чтобы она вышла из зацепления. Учтите, что так ее можно вытащить только в том случае, когда фиксатор прижимает ее не сильно.
  • Установите на место перегоревшей новую, стараясь не дотрагиваться стеклянной колбой за элементы транспортного средства. Поверните ее вправо до щелчка.
  • Поставьте на место колодку с проводами и бачок омывателя.
  • С левой стороны все происходит аналогично (бачка омывателя там нет).
  • После ремонта проверьте работоспособность фар.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Лампы применяемые в задних фонарях Lancer X

  • Лампа заднего стоп сигнала/габарита 12v W21/5W
  • Лампа заднего хода 12v W21W
  • Лампа заднего указателя поворота 12v W21W

Все лампы, применяемые в задних фоанрях бесцокольные.

Какую лампу выбрать для замены

Лампа W21W которая применяется для заднего хода и указателя поворотов:

  • KOITO 1881 от 75 руб
  • NARVA 17632 от 75 руб
  • Osram 7505 от 120 руб
  • Philips 12065CP от 90 руб

Светодиодные W21W

  • MTF Light W21W360W от 700 руб
  • Xenite 1009297 от 1200 руб компл.
  • Philips 11065ULWX2 от 1500 руб компл.

Светодиодные лампы будут светить намного ярче, в отличии от обычных ламп накаливания. К примеру отлично подойдут led лампы в задних ход.

Габаритные

Габаритные лампочки часто меняют на светодиодные, так как галогенные способствуют нагреванию патрона, из-за чего он может начать плавиться. Лампы габаритные безцокольные, потому их можно просто и легко вытянуть из держателя. Поворачивайте лампочки на 70 градусов.

Лампы ПТФ менять сложнее, тут придется подумать и повозиться.

Как видите, ничего особенно сложного тут нет. Если у вас не получается что-то, то помните, что лучше несколько раз прочесть инструкцию. Никогда не пренебрегайте мерами безопасности, потому что даже то, что кажется вам пустяком, может нанести непоправимый вред вашему здоровью.

как снять переднюю фару ланцер 10

Для просмотра онлайн кликните на видео ⤵

Как снять фару Mitsubishi Lancer X Подробнее

как разобрать переднюю фару лацера X Подробнее

Замена фары Mitsubishi Lancer 10 Подробнее

Как разобрать фару Митсубиси Лансер 10 Подробнее

Снять бампер lancer X часть 1 Подробнее

Замена ламп ближнего света Mitsubishi Lancer 10 (X) Подробнее

Фары перестанут потеть если сделать это! Подробнее

Штатные ксеноновые фары и AFS / улучшаем свет на Mitsubishi Лансер 10 Подробнее

СУПЕР ФАРЫ НА LANCER X. Подробнее

Замена ламп ближнего света MITSUBISHI LANCER 10 Подробнее

Собираю Митсубиси лансер 10. Установка нового бампера. Покраска руля. Полировка фар! Подробнее

Регулировка фар на Лансер 10 Подробнее

Разборка фар Mitsubishi Lancer X Подробнее

Авторемонт Митсубиси Лансер Х замена лампочек в фарах и фонарях Подробнее

Ремонт фар Mitsubishi Outlander II 2012 г Рестайлинг Потели фары замена стекла Подробнее

Лансер 9 снимаем фару.Lancer 9 remove the headlight. Подробнее

Разбираем Mitsubishi Lancer X. Часть 1 (капот, фары, бампер, передние крылья) Подробнее

Мицубиши лансер Х замена передних габаритных ламп. ( Видеоинструкция) Подробнее

Причины проблемы

Топливная система — очень «чуткий» элемент автомобиля, сродни кровеносной системе человека, состоящий из множества деталей, призванных обеспечить надежную и своевременную подачу топлива в двигатель автомобиля. И в случае возникновения каких-либо даже незначительных проблем может происходит целый ряд неисправностей, способный доставить автовладельцу множество неприятностей.

Очень часто недобросовестные поставщики топлива используют некачественный бензин, например, класса АИ-92, добавляют в него вредные присадки и продают как АИ-95. Присадки имеющиеся в этом топливе губительны для топливной системы. Форсунки, топливный насос и фильтр изнашиваются значительно быстрее, чем должны.

Другой же причиной плохой работы топливной системы является попадание грязи (взвеси песка и т.д.) в топливный бак. Крупные предметы туда попасть не могут из-за специально установленного фильтра, а вот мелкие — запросто.

Запчасти Mitsubishi Lancer 9-ое поколение в Кемеровской области

В задних фарах В корпусе задней фары Митсубиси Лансер 9 установлено несколько mitsubishi lancer 9 фары Заменить их mitsubishi lancer 9 фары на этом автомобиле только после снятия фары. Снимается он очень. Для этого нужно открыть багажник и открутить два болта крепления с внутренней стороны фонаря, а затем аккуратно вытянуть. После этого отсоединяем провода и полностью снимаем фонарь.

Процесс замены лампочек в заднем фонаре такой же как в передних: После окончания работы нужно проверить надежность крепления патронов, присутствие пыльников на своих местах подключение клемм питания.

подмена лампы стоп сигнала митсубиси лансер 10 .

Снимаем задний фонарь

  1. Чтобы получить доступ к стоп-сигналу, поворотнику и габариту необходимо поднять крышку багажника и открутить два крепления, которые расположены прямо под амортизаторами багажника.
  2. Отсоединяем лампу, аккуратно потянув на себя. Как снять заднюю полку? С левой стороны она крепится на саморезах, которые мы уже выкрутили. Что касается правой части, то там лампа просто заведена в корпус. Снять заднюю фару кашкай не представляется возможным? Этого не может быть. Такая операция требует немного сноровки, накидного ключа или головки на 10 мм. Приложив небольшое усилие, вы сможете отсоединить оптику, после чего она будет держаться только на проводах.
  3. Снятие задней фары завершено, теперь у вас есть доступ ко всем огням. Достаньте нужный элемент и замените его на новый. Тяните проводку на себя, пока лампочка не выйдет из пазов. После этого ее можно вытащить.
  4. Установка нового фонаря проходит по такой же схеме.
  5. Осталось установить лампу на прежнее место и закрепить саморезами. Работа завершена.

Габаритные

Габаритные лампочки часто меняют на светодиодные, так как галогенные способствуют нагреванию патрона, из-за чего он может начать плавиться. Лампы габаритные безцокольные, потому их можно просто и легко вытянуть из держателя. Поворачивайте лампочки на 70 градусов.

Лампы ПТФ менять сложнее, тут придется подумать и повозиться.

Как видите, ничего особенно сложного тут нет. Если у вас не получается что-то, то помните, что лучше несколько раз прочесть инструкцию. Никогда не пренебрегайте мерами безопасности, потому что даже то, что кажется вам пустяком, может нанести непоправимый вред вашему здоровью.

Так работают ли светодиодные лампы в обычных фарах? Мнение специалистов журнала «За рулем»

Чтобы не прибегать к мнению только одного иностранного эксперта, приведем доводы отечественных специалистов из журнала «За рулем». В крайне показательной и очень интересной обзорной статье-эксперименте «Светодиоды вместо галогенок в штатных фарах: полный провал!» экспертами были описаны результаты испытаний пяти моделей светодиодов.

Эксперимент состоял из нескольких испытаний. Кратко дадим их описание и результаты (подробнее о тесте читайте на «За рулем», перейдя по ссылке выше).

1. Реглоскоп (прибор, знакомый всем по прохождению ТО) — проверяет светораспределение: три LED-лампы из пяти провалили тест;

2. Второе, заключительно практическое испытание проводили на соответствие требований Правил ЕЭК ООН № 112–00 в отношении ближнего света. То есть по ГОСТу или Национальному стандарту РФ, предписывающему единообразие для работы автомобильных фар. Результат удивил даже видавших виды тестировщиков: ТЕСТ ПРОВАЛИЛИ ВСЕ ЛАМПЫ! Даже самые дорогие.

Как снять передние и задние фары на Mitsubishi Lancer 9 и 10

Оптика в машине отвечает за безопасность водителя, его спутников и других участников дорожного движения

Именно поэтому важно держать фары в исправном состоянии, все огни должны нормально гореть – это касается, дальнего, ближнего света, габаритов, поворотников и т.д. Если одна лампа перегорела, необходимо сразу провести ремонт или оставить машину в гараже до тех пор, пока оптика не будет восстановлена

Мы расскажем, как своими руками снять фары на Мицубиси Лансер 9 и 10 и заменить. Речь пойдет о передних и задних огнях. Следуйте нашим инструкциям, и уже через час на бампере Lancer будет красоваться новая оптика.

Какие лампы используются в фарах Лансер 9

В фарах Митсубиси Лансер 9, как и в других легковых авто, используется несколько типов лампочек, которые отвечают за свой режим работы освещения или сигналов — это габаритные огни, ближний и дальний свет, стоп-сигналы, поворотники, противотуманки. Таблица 1. Лампы в передние фары

ПрименениеТипМощность, Вт
1ПоворотникиW21W21
4Габаритные огниW5W5
3Ближний и дальний светH460/55
2ПТФH355
5Боковые указатели поворотаWY5W5

Таблица 2. Лампы в задние фары

ПрименениеТипМощность, Вт
6Верхний стопW21W21
7Задний ПТФW21W21
9Фонарь заднего ходаW21W21
8Подсветка номераW5W5
10Габаритные огниW5W5
11Указатели поворота (Седан)WY21W21
11Указатели поворота (Универсал)PY21W21
12Стоп и задние габаритыW21/5W21/5

Пошаговая инструкция по замене габаритных огней спереди

Для того, чтобы поменять лампу габарита Рено Логан спереди, необходимо произвести следующую последовательность действий:

  • от корпуса отключается минусовой провод;
  • демонтируется бампер, освобождается доступ к крепежным элементам;
  • отвинчиваются болты и три самореза;
  • отцепляется тросик светового корректора, после чего корпус сдвигают в сторону;
  • отжимается фиксатор и снимается крышка;
  • отключается колодка соединительных проводов;
  • патрон габаритных огней расположен ниже основного света. Заменить лампу можно не снимая корпус блок-фары, достаточно открыть капот и просунуть руку в образовавшуюся щель между двигателем и корпусом;
  • для извлечения патрона необходимо повернуть его по часовой стрелке на левой стороне и против — на правой;
  • извлекаются перегоревшие лампы и вставляются новые. Работать надо в перчатках. Замененную колбу протирают спиртом, чтобы смыть возможные жирные пятна;
  • производят сборку в обратной последовательности.

Некоторые пользователи отсоединяют аккумулятор и создают большее прострaнcтво для выполнения работ. Однако, большинство владельцев вполне справляется с задачей и без этого, рука обычного человека вполне проходит в щель между двигателем и корпусом.

Противотуманные фары в режиме ДХО на Лансер 10.

Чтобы подключить противотуманные фары в режиме DRL (ДХО), необходимо активировать в блоке Етакс независимый режим Independent DRL или Independent DRL with P.

И далее, возможны 2 схемы подключения, в зависимости от того, есть ли у вас пины для подключения реле DRL или нет.

В подкапотном пространстве есть блок предохранителей, открывайте его и смотрите, есть ли пины в посадочном месте для реле DRL. Если они есть, то подключайте по следующей схеме:


От реле DRL необходимо подключить перемычку до реле противотуманных фар. Провод для перемычки берите потолще, так как он силовой, у меня провод 2,5 квадрата.

В месте, куда будет вставляться реле DRL, само реле у вас будет отсутствовать, сюда можете поставить реле ближнего света фар, которое мы заменили чуть ранее на более мощное.

Если у вас отсутствуют пины для реле DRL (это как раз мой случай), то тогда воспользуемся самым простым способом подключения.


На блоке ЕТАКС, в разъем с-312  необходимо добавить провод в пин 10 (этот пин отвечает за работу ДХО) и теперь этот провод соединяем с проводом пина 4 (Пин 4 как раз отвечает за работу противотуманных фар).


Здесь, для подключения необходим обычный провод, так как он не силовой, а управляющий. Провод я взял с донорской проводки с пином мама. Соединял все с помощью врезной клеммы, покупал тут Aliexspress.

И теперь при запуске двигателя, у вас вместо ближнего света фар, будут включаться противотуманные фары.

Необходимые инструменты

Замена элементов ближнего света на разных автомобилях отличается. Простой вариант — открытый доступ к задней части фонаря для демонтажа сгоревшей детали и установки новой. В таком случае понадобится только ключ на 10 или 12, чтобы отсоединить аккумулятор автомобиля.

В некоторых моделях для замены потребуется снять бампер, фару или переднее колесо для доступа в специальное монтажное отверстие. В таком случае следует приготовить:

  • набор гаечных ключей;
  • ткань;
  • несколько отверток разных размеров.

Перед снятием решетки, бампера, колеса или фары автомобиль следует помыть на мойке, чтобы не замарать руки и не поцарапать лакокрасочное покрытие мелкими песчинками грязи.

Чтобы поменять лампочку, нужно аккуратно отогнуть зажим или пружинку без использования каких-либо инструментов.

Какие лампы используются в подсветке номера

С завода устанавливаются обычные лампы накаливания T10 или W5W. При выборе новых ламп можно выбрать обычные лампы накаливания, или лампы с увеличенным сроком службы. Последние будут служить дольше обычных, при точно таком же освещении, что и обычные.

  • OSRAM O-2825 цена от 25 руб шт
  • OSRAM O-2825ULT Ultra Life от 40 руб шт увеличенный срок службы
  • PHILIPS P-12961 цена от 25 руб шт
  • PHILIPS P-12961LLECOCP цена от 40 руб шт увеличенный срок службы
  • Маяк 61205бц цена от 7 руб шт недорогой китайский аналог
  • Koito 1583 цена от 30 руб шт

Помимо обычных ламп накаливания, можно установить более яркие светодиодные. На сегодняшний день существует достаточно большой их выбор от именитых производителей Osram и Philips, до недорогих китайский. При выборе китайских диодов не следует покупать слишком дешевые, так как срок их службы заметно ниже, чем дорогих.

Слишком длинные светодиодные лампы в подсветку номера на Лансер 9 покупать не стоит, так как они могут просто напросто не залезть в плафон.

Инструкция по самостоятельной замене ламп

Замена ламп подсветки номера производится из багажника. Поэтому открывает его.

Теперь необходимо снять все клипсы крепления обшивки крышки багажника, после чего аккуратно снять ее и убрать в сторону.

Далее берем патрон лампы подсветки и поворачиваем его против часовой стрелки на 45 градусов, после чего вынимаем из плафона.

Вытаскиваем старую лампу, устанавливаем новую и производим сборку в обратной последовательности. Если используете светодиодные лампы, то сначала необходимо включить подсветку, чтобы не ошибиться с полярностью ламп, иначе они светить не будут.

На этом замена ламп в подсветке номера Mitsubishi Lancer 9 завершена.

В каких случаях нужно снять фары

Можно выделить две распространенных причины демонтажа передней или задней оптики:

  • Ремонт. Если хотя бы одна лампочка в блоке перегорела, сразу же необходимо принимать меры. Замену поврежденного элемента невозможно провести без демонтажа всей фары. Также снять фару на Mitsubishi Lancer придется после ДТП, чтобы установить новое стекло. В некоторых случаях приходится менять весь блок. В общем, фару необходимо демонтировать при любом повреждении или неисправности в работе электрики.
  • Тюнинг. Многие автомобилисты начинают «прокачку» своего Лансера именно с оптики, так как работу можно провести своими руками, да и цены на альтернативную оптику высокими назвать нельзя. Кто-то предпочитает ставить дополнительные элементы (отличным примером будут ангельские глазки), другие водители полностью меняют на более мощные фары с альтернативным дизайном.

Установка и регулировка

Итак, установкой xenon должны заниматься специализированные сервисы, имеющие соответствующее разрешение. Можно провести инсталляцию и своими руками, если имеется место под штатный блок.

Известно три вида «ксенона».

  1. Первая разновидность легко устанавливается, но она плохо разогревается зимой.
  2. Менее привередливыми можно назвать блоки «Стандарт», однако эти немного сложны в установке из-за большого размера.
  3. Комплект с обманками – устанавливаются для обмана бортового компьютера, который может не заметить ксенон, поглощающий мало энергии.

Установка штатного ксенона в несколько раз дороже альтернативного (базовое оснащение обойдётся не меньше 45-50 тыс. рублей, ведь сам блок с лампочкой стоит 20 тыс. рублей). Альтернатива штатному – не штатный xenon, но его нельзя ставить без соответствующего разрешения. Ещё одной альтернативой можно назвать биксеноновые линзы.

Видео: как установить ксенон с розжигом

Регулировка фар Митсубиси Лансер 10 после установки «ксенона» проводится на ровной стене. Автомобиль следует поставить так, чтобы расстояние между стеной и фонарями было около пяти метров.

На поверхности «экрана» чертятся регулировочные линии: одна горизонтальная на уровне центра фар, вторая – тоже горизонтальная, ниже первой на 75 мм, третья и четвёртая вертикальные – по уровню фонарей.

Затем проводится настройка.

  1. Включается ближний свет.
  2. Фара правая Митсубиси Лансер 10 затягивается куском тёмной материи, левая регулируется так, чтобы верхняя зона светового пучка совпадала с линией 2, а точки излома – с точками Е.
  3. Аналогично проводится настройка правой фары.

Рекомендуется проводить регулировку фар в специализированных центрах. Владелец Lancer 10 должен быть уверен, что его «ксенон» не слепит, иначе проблем с законом не избежать.

Вывод

Произвести замену лампочек на головной фаре Митсубиси Лансере, как видно из статьи, не составляет труда. Теперь вы сможете сделать данную операцию и в дороге, не пользуясь услугами автосервиса. Видео в этой статье позволит найти дополнительную информацию по вышеуказанной теме.

Лампы ближнего света испытывают максимальную нагрузку. В условиях города они являются основными приборами головного света, лишь частично уступая первенство при движении на междугородних магистралях. Срок службы светильников ограничен, периодически их приходится менять.

Для неподготовленных людей эта процедура может оказаться сложной, поскольку добраться до светильника непросто, надо знать порядок действий. Рассмотрим, как поменять лампы ближнего света Митсубиси Лансер 10, одной из популярных и распространенных марок автомобилей.

Основные выводы

На автомобиле ВАЗ 2110 стандартно в фары ближнего света устанавливается галогенная лампа с цоколем Н1 на 12 В и 55 Вт. Для улучшения освещенности и срока службы также допустимо монтировать более современные аналоги типа Н7. Наиболее популярные из галогенных моделей это:

  1. Osram Night Breaker.
  2. Osram Night Breaker Plus.
  3. Philips VisionPlus.

Также могут устанавливаться более яркие, но требующие модуля розжига ксеноновые и экономные, и долговечные, хотя и требующие специальную систему адаптации, светодиодные

При переустановке важно обезопасить автомобиль, застопорив его и отключив электропитание, подготовить инструмент и расходники, и выполнить все этапы в соответствии с инструкцией. По завершении работы возможно потребуется корректировка светового потока, однако выполнять ее лучше в специализированной мастерской

СледующаяАвтомобильный светЛампы ближнего света Рено Дастер

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
