Меняем маслосъёмные колпачки на ВАЗ-2114 своими руками

Устройство сальников и признаки их износа

Маслосъемные сальники (называемые также маслосъемные колпачки ваз 2114) представляют собой уплотнительные элементы, предохраняющие камеры сгорания двигателя от попадания в них моторного масла.

Изготавливаются они в виде стальной втулки, окруженной каучукувой массой (собственно, и играющей роль прокладки), и снабженной кольцевой эспандерной пружиной. Примыкая вплотную к клапану газораспределительного механизма, такая втулка препятствует подтеканию под него масла и, как следствие, защищает от него и саму камеру сгорания.

Ввиду того, что маслосъемные колпачки находятся под постоянным воздействием активной среды (моторное масло) и подвергаются резким перепадам температуры, изнашиваются они довольно интенсивно. Материал, из которого выполнены сальники (каучук) со временем деполимеризуется, трескается и расслаивается, в результате чего герметичность соединения колпачок/клапан пропадает, и масло начинает активно попадать внутрь работающего двигателя.

Главным признаком того, что необходима замена маслосъемных колпачков ваз 2114, является густой сизый дым, непрерывно выходящий из выхлопной трубы.

Попадая внутрь цилиндра и контактируя с рабочей смесью, масло понижает горючие способности последней, в результате чего мощность двигателя значительно падает. Кроме этого, сгорающее масло приводит к образованию копоти и нагара, которые загрязняют двигатель и забивают каталитический нейтрализатор выхлопного тракта.

Причины выхода из строя клапанов

Почему происходит так, что клапана со временем прогорают, и работа двигателя нарушается? Основными причинами являются:

  • Использование топлива низкого качества;
  • Установка неподходящих по калильному числу свечей в ГБЦ;
  • Частая езда на предельных значениях оборотов двигателя;
  • Использование пропановой смеси в качестве топлива без прошивки блока управления;
  • Эксплуатация с признаками детонации двигателя.

Первопричиной всегда служит недобросовестное отношение к автомобилю, если вовремя следить за работой мотора, заправлять качественную горючую смесь и обслуживать своевременно все агрегаты – можно избежать последующих проблем.

Полезно: Правильная регулировка клапанов на ВАЗ 2114

Последствия износа маслосъемных колпачков

Как только начинают проявляться перечисленные признаки износа маслосъемных колпачков, следует заняться проверкой газораспределительной системы автомобиля, причем особое внимание необходимо уделить именно маслосъемным колпачкам. Опытные автолюбители делают это самостоятельно, менее искушенные отправляются на станцию технического обслуживания, где диагностику производят опытные специалисты

Следует заметить, что эксплуатировать двигатель с изношенными маслосъемными колпачками категорически не рекомендуется. Как показывает практика, если игнорировать этот дефект и не устранять его, то практически неизбежно:

  • Снизится мощность силового агрегата;
  • На холостом ходу он начнет периодически глохнуть;
  • Обороты станут «плавать»;
  • Значительно упадет компрессия;
  • На цилиндрах, поршнях и клапанных седлах появится нагар.

Что касается нагара, то его появление — это действительно очень серьезный «звоночек», поскольку его образование вполне может привести к весьма дорогостоящему капитальному ремонту силового агрегата.

Как узнать, что пора менять

Изношенные колпачки автомобиля ВАЗ 2109

Всё просто: если из выхлопной трубы машины идёт густой сизый дым, значит, колпачки пора менять. Как правило, этот дым появляется только при запуске мотора и при его остановке. Но если колпачки изношены очень сильно, густой дым из трубы идёт постоянно. Однако дым — не единственный признак необходимости срочной замены колпачков. Иногда дыма практически не видно, но расход масла в машине повышается в несколько раз, при этом никаких внешних течей масла (через различные сальники и прокладки) не наблюдается. Всё это тоже говорит о том, что время менять колпачки.

Появился белый или черный дым из выхлопной трубы

Начнем с основных видов дымления для лучшего понимания проблемы. Итак, белый дым из выхлопной трубы — вполне нормальное явление для режимов прогрева холодного двигателя. Более того, ошибочно полагать, что это дым. На самом деле это пар. Вода в парообразном состоянии — естественный продукт работы мотора.

В непрогретой выпускной системе этот пар частично конденсируется и становится видимым, причем на срезе выхлопной трубы обычно появляется вода. По мере прогрева двигателя и выхлопной системы конденсация уменьшается.

Отметим, что если пар виден в теплое время года, вполне возможно, это связано с попаданием охлаждающей жидкости в цилиндры. Его оттенок зависит от состава охлаждающей жидкости, погоды, освещенности, а также от количества охлаждающей жидкости в камере сгорания. Иногда он может приобретать сизый оттенок, напоминая «масляный» дым. Но, в отличие от масляного дыма, который надолго оставляет в воздухе синеватый туман, пар быстро рассеивается.

Неопытному автомобилисту достаточно сложно по внешнему виду определить, что является источником дыма. На этот случай можно воспользоваться проверенным способом проверки. Для этого необходимо на хорошо прогретом двигателе кратковременно закрыть срез выхлопной трубы листом белой бумаги, при этом конденсированный пар в виде капель воды при попадании на бумагу постепенно испарятся и не оставит явных жирных следов.

Чаще всего жидкость может попадать в цилиндры через прокладку головки блока из-за недостаточной протяжки (в зимний период часто наблюдается подтекание охлаждающей жидкости на стыке блока и головки), прогара и реже в результате образования микротрещин в головке или блоке цилиндров. Открыв пробку радиатора или расширительного бачка, легко выявить запах выхлопных газов и пленку масла на поверхности охлаждающей жидкости.

Все неполадки, связанные с белым дымом из выхлопной трубы, требуют устранения не только прямых причин, но и обязательной проверки систем, способных повлиять на их появление: термостат, датчик включения, муфта или сам вентилятор, состояние радиатора, его пробки, шланги или соединения. Если белый дым и сопутствующие ему дефекты замечены, то эксплуатировать автомобиль нельзя, так как дефекты быстро прогрессируют.

Идем далее. Черный дым из выхлопной трубы свидетельствует о переобогащении топливно-воздушной смеси или об ухудшении условий сгорания топлива. Следовательно, речь идет о неисправностях системы топливоподачи. Такой дым обычно хорошо просматривается на светлом фоне и представляет собой частички сажи — продукты неполного сгорания топлива.

Кстати, у карбюраторных двигателей черный дым обычно возникает из-за перелива в поплавковой камере вследствие дефекта игольчатого клапана или из-за закоксовывания воздушных жиклеров. У бензиновых двигателей с электронным впрыском топлива переобогащение смеси появляется, как правило, при неисправности и отказах датчиков (кислорода, расхода воздуха и т.д.), а также при негерметичности форсунок. У дизелей черный дым появляется при нарушениях в работе насоса высокого давления, форсунок и при не оптимальном угле опережения впрыска.

Для проведения ускоренной диагностики необходимо также изучить состояние свечей зажигания. Черный налет сигнализирует о том, что возникла необходимость замены свечей на новые, а также может потребоваться диагностика и регулирование систем силового агрегата.

  1. Повреждение маслосъемных колпачков;
  2. Залегание колец, предназначенных для снятия остатков масла со стенок цилиндров;
  3. Неисправность турбокомпрессора;
  4. Используемое масло имеет низкое качество и т.д;

Теперь давайте остановимся на более подробном изучении проблемы повреждения колпачков и колец. Сазу отметим, дымление и наиболее частые причины расхода масла – колпачки, кольца.

Назначение колпачков состоит в удерживании масла во время работы клапанов. Низкое качество и неисправность данных элементов приводят к потере герметичности, смазка постоянно просачивается и скапливается в цилиндрах.

Как только водитель заводит холодный мотор после долгого простоя ТС, накопленное масло сгорит вместе с топливом в камере. В результате голубой или синий дым облаком вырывается из выхлопной трубы автомобиля.

Износ и залегание маслосъемных колец приводит к попаданию излишнего количества смазочного вещества в цилиндры двигателя и последующему сгоранию смазки. Применение метода раскоксовки колец временно решает возникшую проблему, но при этом кольца теряют упругость, залегание может возобновиться. Чтобы избежать серьезных поломок в силовом агрегате, необходимо постоянно контролировать цвет выхлопных газов.

Ликбез

Конструкция маслосъемного колпачка

МСК представляет собой армированную резиновую втулку с пружиной, установленной в районе кромки. Функция сжимающего кольца – прижимать манжету к штоку клапана. Завышенные требования предъявляются не только к формам, но и к резине:

  • Стойкость к высоким и низким температурам (-40°C …+115°C).
  • Устойчивость к маслам.

Исходя из этого в качестве резинотехнического материала могут использоваться акрилатный каучук (ACM) или фтор каучук (FPM). Идеального варианта нет. У ACM – слабый показатель остаточной деформации при сжатии, у FPM – слабая стойкость к горячему пару и низким температурам.

Когда менять масляные колпачки

Исходя из цены, которую СТО выставляют за замену старых маслосъемных колпачков на новые, эти детали хотелось бы менять пореже. Есть список основных симптомов, когда точно требуется вмешательство:

  1. Повышение расхода масла (в случае с BMW – это более 400 мл на 1 000 км).
  2. Сизый дым при пуске на холодную, а в запущенных случаях – при перегазовках выше 2 500 об/мин.
  3. Выхлоп пахнет горелым маслом.
  4. Масляный ободок на свечах зажигания.

Характер «жора» масла при текущих сальниках особенный. Обычно двигатель берет смазку только на утро, при холодном пуске. При этом сразу после пуска идет слегка синий дымок из выхлопной, затем все приходит в норму.

Что будет, если ничего не делать

Масло в камере сгорания – это вред. Сокращается срок службы катализатора, и образуется кокс в рабочем пространстве цилиндра. Смазка, попавшая из-под колпачков, вредна вдвойне: коксуется стержень и тарелка клапана, из-за чего он неплотно закрывается и со временем прогорает. И тут уже раскоксовка двигателя димексидом не поможет.

Замена прогоревшего клапана возможна только на снятой ГБЦ. Цену этому вопросу вы можете посмотреть в таблице. Если к работам приступите поздно, потребуется мойка внутренностей. В качестве моющего вещества можно выбрать любой раскоксовыватель поршневых колец или димексид.

Однозначно лучше обнаружить проблему сразу, чтобы сделать все работы без съема «головы» и с минимумом временных затрат.

Что такое маслосъёмные колпачки (краткое представление)

Колпачки или маслосъемные сальники предназначены предотвращать проникновение моторного масла в камеру сгорания. Прилегает плотно к клапану ГРМ (газораспределительный механизм), упреждая попадание масла под поршень. Функция их сводится к снятию масла с интенсивно работающего клапана.

Замена маслоотражательных колпачков

Изношенные сальники пропускают масло по штоку в камеру сгорания, где смешиваются с топливной смесью. Сгорая под поршнем, на седле и тарелке образуется нагар, что препятствует плотному закрытию седла. Осаждается нагар также на кольцах, верхней части цилиндра и днище поршня. Горючая смесь вкупе с моторной смазкой ухудшает качество горения, и в целом работу двигателя. Колпачки же резиновые, армированные втулкой и пружиной обжимают шток клапана уплотненной кромкой.

Самостоятельная замена уплотнителей потребует иметь под рукой инструменты:

  • Съёмник сальника.
  • Приспособление для снятия сухариков.
  • Пинцет, отвертки плоские (2 штуки), молоток, набор гаечных ключей, торцевых головок, трещотка, ветошь, пруток (до 8 мм из мягкого металла), пассатижи.
  • Оправку запрессовки новых уплотнителей.
  • Комплект новых сальников.

Съемник сальника

Новые сальники клапанов

Приспособление для снятия сухариков

Оправка для запрессовки сальников

Набор инструментов

https://youtube.com/watch?v=isXBYTXK6eY

Как организовать замену маслосъемных колпачков автомобиля ВАЗ 2110 8 клапанов в гаражных условиях

Последствия залегания поршневых колец. Маслосъемные кольца признаки износа

Установить новые уплотнители клапанов вполне по силам даже рядовому автомобилисту. Если учесть, что демонтаж головки блока цилиндров не входит в технологический список, то ремонт и вовсе не представляет никаких сложностей.

При покупке запчастей важно обратить внимание на внутренний профиль уплотнителей. Довольно часто детали, не оснащенные армирующей втулкой, имеют в своей конструкции кольцевой выступ на посадочной плоскости. При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке»

При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке»

При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке»

При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке».

Подготовительный этап

Прежде всего стоит отметить, что замена маслосъемных колпачков на ВАЗ 2110 с двигателем 8 клапанов по технологии одинакова как для карбюраторного ДВС, так и для инжекторного. Поэтому набор инструмента аналогичен в обоих случаях:

  • Набор гаечных и торцевых ключей.
  • Приспособление для отжима пружин клапана.
  • Оправка и съемник для сальников клапанов.
  • Оловянный пруток сечением 7-9 мм.
  • Пинцет, молоток, отвертки и плоскогубцы.

Перед началом работ желательно очистить керосином ГБЦ, после чего следует демонтировать воздушный фильтр, топливный насос и распределительное устройство зажигания. Далее шестигранником №5 отвернуть винт фиксации корпуса привода вспомогательных устройств. Обязательно нужно снять минусовую клемму с АКБ, а также зубчатый шкив с распредвала.

Этап подготовительного демонтажа

  • Отвернуть гайки крепления крышки ГБЦ и снять ее.
  • Открутить две гайки, крепящих провода «массы» и снять их со шпилек.
  • Отвернуть две гайки и болт задней крышки ГБЦ и снять ее с головки.
  • Поочередно отпустить четыре гайки крепления переднего корпуса подшипников распредвала и шесть заднего. Демонтировать оба корпуса.
  • Шпонку из паза распредвала следует сразу извлечь, чтобы не потерять.

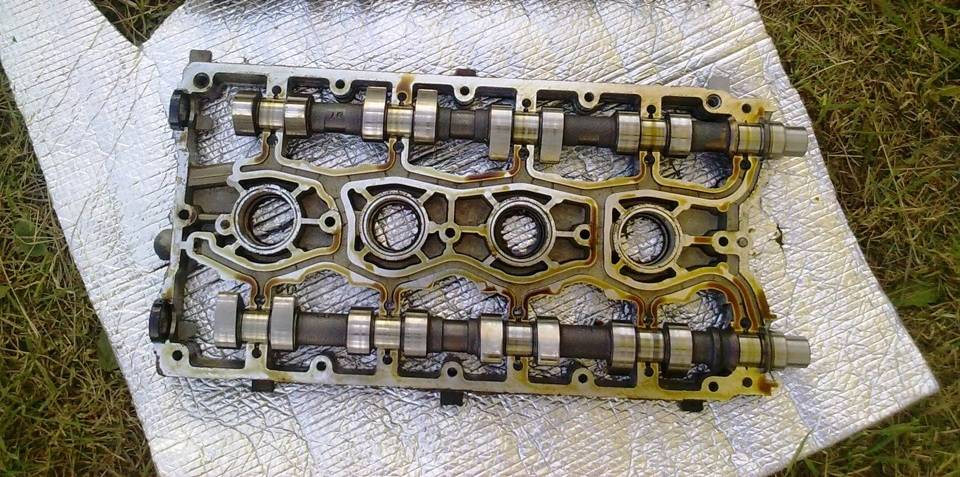

  • Демонтировать распредвал и снять с него сальники.

Демонтаж старого уплотнителя

Данный этап замены деформированных маслосъемных колпачков ВАЗ 2110 8 клапанов включает установку поршня, где производится работа, в положение ВМТ. Дальнейшие действия выполняются по следующей схеме:

  • Вывернуть соответствующую свечу зажигания, а в отверстие вставить оловянный пруток, чтобы предотвратить проваливание клапана.

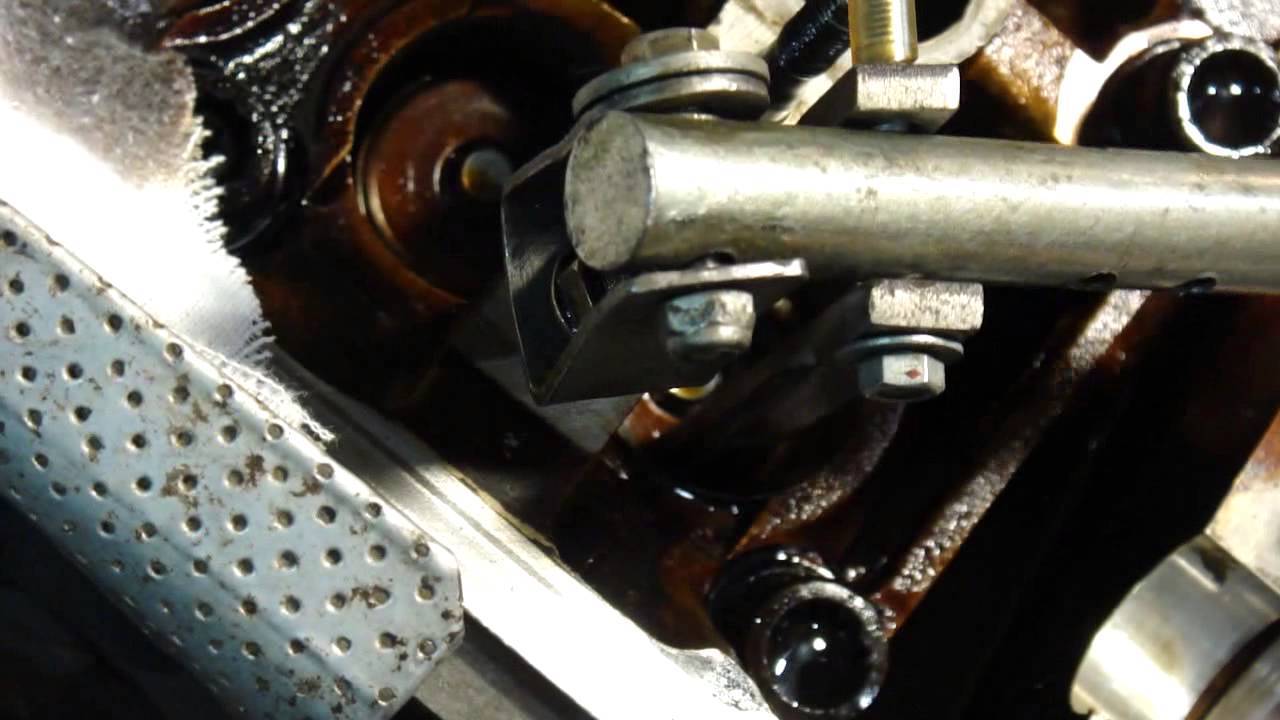

  • Применяя специальное приспособление, сжать пружину клапана.
  • Вынуть пинцетом два сухаря и удалить приспособление.
  • Установить цангу для демонтажа колпачков и ударить молотком по втулке приспособления. Это позволит спрессовать уплотнитель с втулки.
  • Вынуть сальник из цанги. При отсутствии цанги можно воспользоваться пассатижами. Проворачивать уплотнитель нельзя, это приведет к повреждению направляющей втулки клапана.

Монтаж нового уплотнителя

как отрегулировать сцепление на ВАЗ 2110

  • Опустить колпачок в масло и установить его в оправку.
  • Аккуратно запрессовать сальник в нижнюю тарелку до упора.
  • Установить пружину на уплотнитель. Аналогичные действия провести с остальными деталями.
  • Установить сухари и ударить по торцам клапана молотком через стержень из металла. Так сухари станут на штатное место.
  • Смазать маслом кулачки и шейки распредвала, таким же образом обработать опорные плоскости под шейки.
  • Установить вал в опоры так, чтобы кулачки I-го цилиндра были направлены в сторону от толкателей.
  • Зону крайних опор вала обработать герметиком.
  • Установить корпуса подшипников распредвала, после чего надеть на шпильки шайбы и навернуть гайки. Закручивать их нужно в два этапа – сперва до касания корпусов подшипников. Затем проконтролировать, зашли ли направляющие втулки в соответствующие отверстия корпусов подшипников. Только после этого окончательно затянуть гайки по очередности.

Завершающий этап

Завершается замена маслосъемных колпачков на автомобиле ВАЗ 2110 8 клапанов установкой сальников распредвала. Обязательно следует проверить зазоры в приводном узле клапанов. В финале процесса все шланги и провода устанавливаются в обратном порядке.

Если есть подозрение, что машина проездила на неисправных уплотнителях довольно продолжительное время, то мастера рекомендуют сделать ремонт с демонтажем головки цилиндров. Это позволит выполнить полноценный ремонт с тщательной очисткой от нагара компонентов двигателя.

Что такие маслосъемные колпачки

Клапан и маслосъемные колпачки.

Маслосъемные колпачки необходимы в двигателях для того, чтобы предотвращать попадание масла и мелкого мусора в камеры сгорания. Их нередко называют клапанными сальниками, и это наименование в полной мере отражает ту роль, которую они выполняют.

Располагаются маслосъемные колпачки непосредственно на штоках клапанов, и состоят из трех основных частей:

  • Основание;
  • Собственно колпачок;
  • Пружина.

Основание представляет собой втулку, изготавливаемую из стали. Она играет роль каркаса этой детали и придает ей необходимую прочность. Собственно колпачок — это основной элемент детали. Его изготавливают из специальной, устойчивой к высоким температурам и воздействию силы трения резины. Колпачок установлен внутри втулки, и будучи смонтированным на клапан, плотно облегает шток и снимает масло. А пружина монтируется в специальной кольцевой выемке колпачка и обеспечивает максимально плотное его прилегание к штоку.

Что касается масла, которые эти колпачки должны снимать, то оно подается в газораспределительный механизм масляным насосом. Оно предназначено для смазывания деталей ГРМ, испытывающих на себе трение, и увеличения их ресурса. В то же самое время его попадание внутрь цилиндров через клапанные группы крайне нежелательно, поскольку, сгорая, оно образует нагар, скапливающийся на их стенках.

Следует заметить, что в современных двигателях внутреннего сгорания маслосъемным колпачкам приходится функционировать в довольно жестких условиях высоких температур и повышенных механических нагрузок. Кроме того, на них негативно воздействуют и вещества, содержащиеся в снимаемой смазочной жидкости. Поэтому производители маслосъемных колпачков используют для их изготовления наиболее долговечные, устойчивые к трению, термическому и химическому воздействию материалы.

Замена маслосъемных колпачков клапанов двигателя ВАЗ-21126 Lada Granta

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ рожковый на 13 мм
  • Гаечный ключ рожковый на 17 мм
  • Гаечный ключ накидной прямой на 13 мм
  • Гаечный ключ накидной прямой на 15 мм
  • Вороток под торцевую насадку
  • Насадка шестигранная на вороток на 10 мм
  • Насадка на вороток на 17 мм
  • Домкрат винтовой
  • Балонный ключ
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Шестигранный ключ на 5 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка Torx E8
  • Головка на 8 мм
  • Головка на 10 мм
  • Высокая головка на 16 мм или свечной ключ
  • Воронка
  • Динамометрический ключ​
  • Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)
  • Ключ для фиксации шкива распредвала
  • Нож (или скребок)
  • Штангенциркуль
  • Молоток малый
  • Пинцет (или намагниченная отвертка)
  • Приспособление для сжатия пружин клапанов
  • Приспособление для снятия маслосъемных колпачков (или плоскогубцы)
  • Оправка для установки маслосъемных колпачков (или двенадцатигранная головка)

Детали и расходники:

  • Маслосъемные колпачки (комплект)
  • Герметик-прокладка типа LOCTITE 5910
  • Герметик LOCTITE 574
  • Растворитель типа 646
  • Моторное масло
  • Ветошь

Примечание:

Маслоотражательные колпачки клапанов заменяйте в случае появления сизого дыма из выхлопной трубы при пуске двигателя и в момент перехода двигателя с режима работы под нагрузкой в режим принудительного холостого хода (торможение двигателем), а также при повышенном расходе моторного масла в двигателе, когда видимых снаружи утечек масла не обнаружено.

1. Выполните все работы, необходимые для снятия распределительных валов, как описано здесь.

2. Извлеките из отверстий головки блока цилиндров гидротолкатели клапанов.

3. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана и выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление для сжатия пружин клапанов.

Примечание:

Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

4. Снимите тарелку пружины клапана.

5. Снимите пружину клапана.

6. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.

Примечание:

При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предохранить от повреждений рабочую кромку колпачка острыми краями проточек под сухари на стержне клапана.

7. Окуните новый маслосъемный колпачок в моторное масло и вставьте его в оправку.

Примечание:

При отсутствии оправки можно воспользоваться высокой двенадцатигранной инструментальной головкой подходящего размера.

8

Осторожно запрессуйте маслосъемный колпачок до упора

9. Установите пружины и тарелки пружин клапанов.

10. Сжимая пружину клапана приспособлением, установите сухари так, чтобы они встали в проточки стержня клапана.

Примечание:

После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

11. Установите гидротолкатель клапана.

12. Аналогично замените маслосъемные колпачки остальных клапанов.

13. Соберите все детали в обратном порядке.

Примечание:

Перед установкой распредвалов не забудьте смазать моторным маслом гидротолкатели и опоры распределительных валов в головке блока, а на поверхность головки блока цилиндров, сопрягаемую с корпусом подшипников распределительных валов, нанесите герметик типа «Локтайт-574», выполняющий роль прокладки крышки головки блока цилиндров.

При сборке не перепутайте валы: на распределительном валу впускных клапанов выполнен отличительный поясок.

Примечание:

После установки всех деталей газораспределительного механизма, не забудьте отрегулировать натажение ремня ГРМ, как указано здесь.
