Процесс замены
Для произведения ремонта такой сложности нам потребуется:
- набор отверток с разными жалами;
- стандартный набор ключей;
- домкрат;
- новый расходник;
- набор роликов.
Итак, сначала устанавливаем авто на ровную площадку и ставим его на ручник. Обязательно должна быть установлена 3 или 4 передача. Теперь необходимо обесточить автомобиль. Для этого отсоединяем левую клемму аккумуляторной батареи. Привод распредвала защищен специальным кожухом. Для обеспечения доступа к нему кожух придется снять. Для этого откручиваем несколько крепящих его болтов. Теперь снимаем шкив коленвала. Снимаем его вместе с ремешком, который для этого придется ослабить. Ставим машину на нейтралку. Теперь очень важный этап, он касается совмещения меток. Начинаем крутить коленвал вправо. При этом наблюдаем за маховиком и расположением меток. Крутим вал до тех пор, пока метка на нем ни станет соответствовать среднему значению шкалы. Метка на шкиве должна быть размещена против отметки, расположенной на корпусе. Слегка ослабляем гайку, крепящую натяжной ролик
Вообще, на ролик нужно обратить особое внимание. Скорее всего, его тоже придется заменить. Даже если вам кажется, что он находится еще в нормальном состоянии, все равно в скором времени на нем могут образоваться люфты
Тогда его уже точно придется менять, но из-за этого придется заново разбирать весь механизм
Даже если вам кажется, что он находится еще в нормальном состоянии, все равно в скором времени на нем могут образоваться люфты. Тогда его уже точно придется менять, но из-за этого придется заново разбирать весь механизм.
9. Теперь начинаем подготавливать ремень к снятию. Для этого ослабляем ремень при помощи натяжного ролика.
10. Снимаем отслуживший свой срок расходник и начинаем натягивать новое изделие на шестерню коленвала. 11. Теперь натягиваем его на шестеренку распредвала. Делаем это аккуратно, исключаем провисание ременной передачи. Надеваем ремень на натяжной ролик.
12. Прокручиваем коленвал на 2 оборота вправо и устанавливаем метки. Если не будет их точного совпадения, процедуру установки ременной передачи придется произвести заново. 13. Возвращаем на место генераторный шкив и закручиваем болт его крепления. 14. Крутим ремень влево, чтобы отрегулировать его натяжку. Натяжение должно быть оптимальным – ремень нельзя перетягивать, но и провисание тоже следует исключить. 15. Надеваем ремешок генератора. 16. После этого останется только возвратить остальные детали на место и проверить работу механизма. Для этого запускаем мотор и слушаем, как он работает. Если посторонних шумов не слышно, с задачей мы справились на отлично. Ну а если все же слышен свист или скрежет, тогда установку придется повторить.
Замена ремня
Необходимые инструменты:
- накидной ключ на 10 или аналогичного размера головка с трещоткой;
- рожковый ключ на 13;
- рожковый ключ на 17;
- шлицевая отвертка (большая);
- специальный натяжной ключ для ролика натяжителя;
- домкрат, баллонный ключ;
- немного машинного масла.
Для начала нужно выставить шестерню ГРМ и маховик двигателя в соответствии с имеющимися метками.
1.Автомобиль ставим на ровную площадку, включаем любую передачу.
2.Домкратом приподнимаем переднее правое колесо так, чтобы оно могло вращаться.
3.Открываем капот, ключом на 10 откручиваем 3 болта, фиксирующих защитную крышку ремня ГРМ.
4.Ключом на 13 ослабляем натяжитель ремня генератора, и снимаем его.
5.На шестерне распределительного вала находим метку в виде прямоугольного выступа на краю. Она должна совпадать с выступом на креплении крышки ремня.
6.Если она не совпадает, включаем передачу в авто, и прокручиваем правое колесо до совпадения меток.
7.После этого находим сверху на картере сцепления резиновую заглушку. Она находится справа от блока цилиндров. Поддев ее отверткой, вынимаем ее. Под ней расположен венец маховика, на котором также есть метка, которая должна совпадать с треугольным выступом слева.
8.Если такого совпадения нет, ключом на 17 ослабляем крепление натяжного ролика, и с помощью натяжного ключа проворачиваем ролик против часовой стрелки, ослабляя ремень.
9.Сняв верхнюю часть ремня ГРМ с шестерни газораспределительного механизма, накидным ключом на 17 проворачиваем коленвал, пока метки маховика не совпадут.
10.Фиксируем маховик в таком положении, вставив отвертку между его зубьев. Отлично, если у вас будет помощник, который будет ее дополнительно придерживать.
11.Демонтируем переднее правое колесо, снимаем защиту арок.
Рекомендуем: Почему не работает омыватель лобового стекла: возможные причины и методы устранения неисправности
12.Ключом на 17 откручиваем гайку крепления шкива генератора, контролируя, чтобы маховик не вращался.
13.Снимаем шкив генератора, и вынимаем его.
14.Теперь ремень ГРМ можно снять со шкива коленвала.
15.Ключом на 17 полностью откручиваем крепление натяжного ролика, и извлекаем его, можно просто ослабить, и ремень выйдет.
16.Не нарушая положения меток, надеваем новый ремень на шкив коленвала, устанавливаем на место шкив привода генератора, предварительно надев на него ремень.
17.Надеваем ремень на шестерню ГРМ.
18.Устанавливаем новый ролик натяжителя, смазав его с обеих сторон машинным маслом (если сняли).

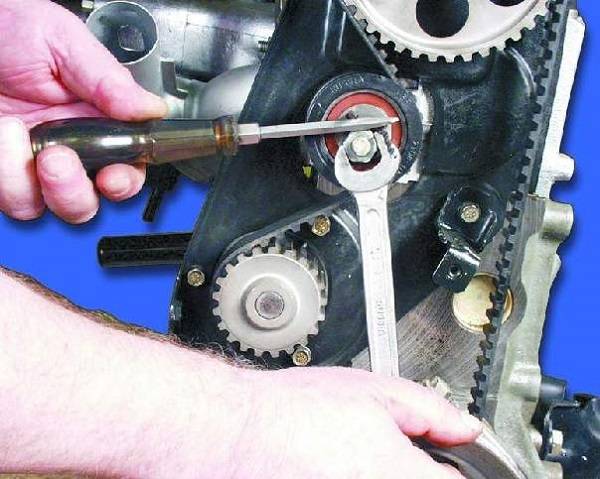

19.Натягиваем ремень, вращая нятяжной ролик специальным ключом, (если такого под рукой нет, можно вставить в пазы два штыря или самореза, и зафиксировать отверткой) против часовой стрелкой. Нормальным считается натяжение, при котором одну плоскость ремня усилиями пальцев можно повернуть на 90 градусов горизонтально. В таком положении, зажимаем болт крепления натяжного ролика.
20.Дальнейший монтаж производим в обратном порядке, если у вас сбились метки, то обязательно нужно их выставить заного.
Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?
Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам » поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.
2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).
3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).
Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!
Установка: Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ », пункт 1.
Дополнительный видео-ролик: Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.
- Электрооборудование
- Двигатель
- Тормозная система
- Прочее
- Рулевое управление
- Трансмиссия
- Подвеска
- Тюнинг
- ВАЗ 2110
- Прочее
- Двигатель
- Рулевое управление
- Электрооборудование
- Трансмиссия
- Тормозная система
- Подвеска
- Тюнинг
- ВАЗ 2114
- Электрооборудование
- Двигатель
- Тормозная система
- Прочее
- Рулевое управление
- Трансмиссия
- Подвеска
- Тюнинг
- Лада Приора
- Рулевое управление
- Двигатель
- Подвеска
- Электрооборудование
- Тюнинг
- Тормозная система
- Трансмиссия
- Видеопубликации
- Фотопоток тюнинга ВАЗ
- Руководства по эксплуатации и ремонту
Как часто менять ролик и ремень
Рекомендуемые показатели замены для автомобилей ВАЗ 2114 определенные заводом производителем определяют срок замены как 60 тыс. км, но это утверждение справедливо лишь для транспортных средств младше пяти лет, в противном случае эту цифру стоит уменьшить ориентировочно на 15 тыс. км.
Также на срок замены влияет работоспособность жидкостной помпы, с максимальным ресурсом в 90 тыс. км. у оригинально помпу не стоит брать ни в коем случае, потому как она быстро сломается сама или «съест» ремень с внешней стороны.
Также не стоит забывать о необходимости замены сальников коленвала, которые также имеют схожий износ измеряемый 40 тысячами.
Процесс замены
Для произведения ремонта такой сложности нам потребуется:
- набор отверток с разными жалами;
- стандартный набор ключей;
- домкрат;
- новый расходник;
- набор роликов.
Итак, сначала устанавливаем авто на ровную площадку и ставим его на ручник. Обязательно должна быть установлена 3 или 4 передача. Теперь необходимо обесточить автомобиль. Для этого отсоединяем левую клемму аккумуляторной батареи. Привод распредвала защищен специальным кожухом. Для обеспечения доступа к нему кожух придется снять. Для этого откручиваем несколько крепящих его болтов. Теперь снимаем шкив коленвала. Снимаем его вместе с ремешком, который для этого придется ослабить. Ставим машину на нейтралку. Теперь очень важный этап, он касается совмещения меток. Начинаем крутить коленвал вправо. При этом наблюдаем за маховиком и расположением меток. Крутим вал до тех пор, пока метка на нем ни станет соответствовать среднему значению шкалы. Метка на шкиве должна быть размещена против отметки, расположенной на корпусе. Слегка ослабляем гайку, крепящую натяжной ролик
Вообще, на ролик нужно обратить особое внимание. Скорее всего, его тоже придется заменить. Даже если вам кажется, что он находится еще в нормальном состоянии, все равно в скором времени на нем могут образоваться люфты
Тогда его уже точно придется менять, но из-за этого придется заново разбирать весь механизм
Даже если вам кажется, что он находится еще в нормальном состоянии, все равно в скором времени на нем могут образоваться люфты. Тогда его уже точно придется менять, но из-за этого придется заново разбирать весь механизм.
9. Теперь начинаем подготавливать ремень к снятию. Для этого ослабляем ремень при помощи натяжного ролика.
10. Снимаем отслуживший свой срок расходник и начинаем натягивать новое изделие на шестерню коленвала. 11. Теперь натягиваем его на шестеренку распредвала. Делаем это аккуратно, исключаем провисание ременной передачи. Надеваем ремень на натяжной ролик.
12. Прокручиваем коленвал на 2 оборота вправо и устанавливаем метки. Если не будет их точного совпадения, процедуру установки ременной передачи придется произвести заново. 13. Возвращаем на место генераторный шкив и закручиваем болт его крепления. 14. Крутим ремень влево, чтобы отрегулировать его натяжку. Натяжение должно быть оптимальным – ремень нельзя перетягивать, но и провисание тоже следует исключить. 15. Надеваем ремешок генератора. 16. После этого останется только возвратить остальные детали на место и проверить работу механизма. Для этого запускаем мотор и слушаем, как он работает. Если посторонних шумов не слышно, с задачей мы справились на отлично. Ну а если все же слышен свист или скрежет, тогда установку придется повторить.
Ременная передача
Привод газораспределительного механизма на ВАЗ-2114 осуществляется при помощи гибкого ремня. Причем независимо от того, 8 или 16 клапанов в двигателе. Отличие одно: у последних ремень немного длиннее и используется два ролика (один для натяжения, второй обводной). Привод позволяет вращать не только шкив распредвала, но и помпу для нормального функционирования системы охлаждения.
Обязательно учитывайте то, что ремень должен устанавливаться строго по стрелкам, которые нанесены на его поверхности. Если нет стрелок, то ориентироваться следует на надписи. При замене ремня ГРМ ВАЗ-2114 (8 клапанов) необходимо, чтобы надпись читалась со стороны правого колеса. Обязательно осматривайте состояние жидкостного насоса – его нужно менять с интервалом в 70-90 тыс. км.
Самостоятельная замена ремня ГРМ ВАЗ 2110 (16 клапанов) • Ремзона ВАЗ
Определенные особенности имеет замена ремня ГРМ ВАЗ 2110 (16 клапанов). По сути, отличий от восьмиклапанного мотора не так уж и много, схема проведения работы очень схожа. Если приглядеться внимательно, то 16-тиклапанный двигатель – это тот же ВАЗ 21093, только с усовершенствованиями и доработками. Главное – у них одна база. Но нас интересует десятка и процедура замены элементов ГРМ. Дело в том, что многие владельцы таких автомобилей боятся самостоятельно проводить такой ремонт – сложно, боязно, последствия могут быть самыми катастрофичными. Но ведь и не менять нельзя – обрыв приведет к загибанию клапанов и ремонту ГБЦ. Давайте рассмотрим все нюансы, а в завершение определим, стоит ли связываться с заменой, либо же доверить ее профессионалам?
Общие сведения о ГРМ
Стоит сразу определиться с тем, на каких десятках рвет ремни, а на каких нет. Все зависит от того, есть ли выемки в поршнях под клапаны. Если они имеются, то никакой обрыв не страшен, можно эксплуатировать (читай: «насиловать») свою десятку до тех пор, пока ремешок не порвется от старости. Конечно, нужно всегда с собой возить ключи, домкрат, запасные части. Но давайте не будем советовать такие гадости, а будем рекомендовать нашим читателям проводить замену ремня ГРМ ВАЗ 2110 (16 клапанов) своевременно – каждые 45 тыс. км. пробега.
Такое значение можно получить, проведя примерные вычисления: машина старая, износ узлов и агрегатов сильный, поэтому нужно сокращать с 60 000 км. периодичность до 45 000. Тут даже учтен фактор некачественных запчастей. Если говорить о более современных моторах, которые ставятся на автомобили «Приора», то у них имеется одна маленькая, но полезная особенность – широкий ремень ГРМ. Он примерно вдвое шире, что позволило увеличить его ресурс до 200 тыс. км. А такого пробега автомобиль за пятилетку не достигнет. И если вы купили новую «Приору» и собираетесь нею пользоваться 3-5 лет, то нужды менять комплект ГРМ просто нет.
Замена ремня ГРМ на автомобилях ВАЗ, у которых 16 клапанов, проводится практически так же, как и на 8-миклапанном. Как говорится, «волка бояться – в лес не ходить», здесь можно перефразировать и сказать так: «меток бояться – ГРМ не менять!». Что сложного в этом деле? Абсолютно ничего! Три метки – на двух распределительных и на коленчатом валах. От того, как вы их установите, будет зависеть работа двигателя. Если установите неверно, то клапаны будут открываться не в такт движениям поршней. Но нужно надеяться на свое зрение и точность. Вместе с ремнем ГРМ обязательно меняете ролики. Желательно еще поставить новый ремень генератора, при необходимости помпу.
Замена ремня ГРМ ВАЗ 2110 16 клапанов
Если уж грубо сказать, то все, что было ранее в статье – это призыв к замене своими руками, попытка спровоцировать вас провести на ВАЗ 2110 ремонт самостоятельно, без привлечения мастеров со стороны. А теперь о процедуре в несколько этапов:
- Снимаете привод генератора. Для этого ослабляете его, выкрутив верхнюю гайку и придвинув корпус генератора ближе к двигателю.
- Под левое заднее колесо (а лучше – под оба) ставите упоры и выжимаете «ручник».
- Поднимаете правую переднюю сторону и снимаете колесо.
- При наличии защиты убираете ее, чтобы получить доступ к шкиву на коленчатом валу.
- Не удерживайте от проворачивания непосредственно шкив коленчатого вала! Лучше попросите кого-нибудь выжать тормоза и включите 5-ю скорость. Или же через смотровое окно в картере сцепления зубилом держите от проворачивания за венец маховик. Это наиболее безопасные способы.
- Снимите пластиковую защиту отсека с приводом ГРМ ВАЗ 2110 16 клапанов.
- Ключом на «17» выкручиваете гайку крепления натяжного ролика.
Теперь можно поменять ремень ГРМ, либо же провести замену помпы (только не забудьте слить из системы ОЖ).

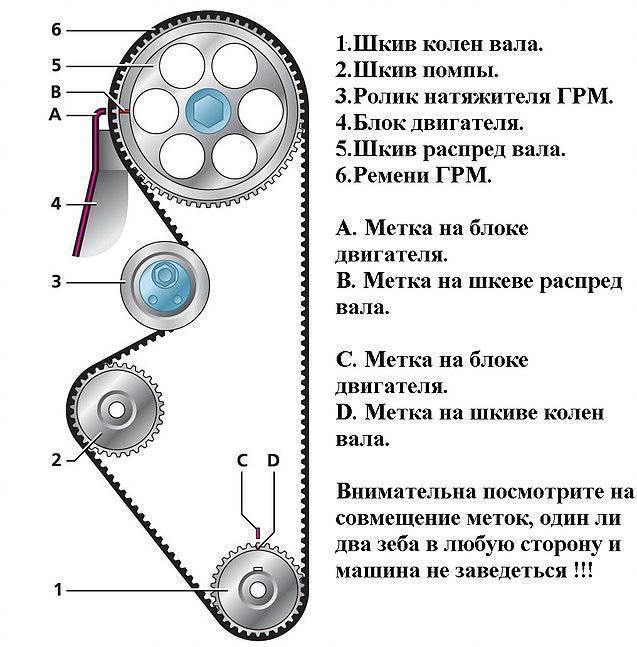

Чтобы поставить ремень, нужно, чтобы совпали следующие метки:
- На обоих распределительных валах. Устанавливайте их относительно ГБЦ точно, во время надевания не проверните валы.
- На коленчатом валу – ориентироваться нужно на метки в смотровом окне картера сцепления.
Одеваете ремень ГРМ ВАЗ 2110 16 клапанов (перед этим обязательно поставьте новые ролики), производите его натяжку. Проверните на несколько оборотов коленчатый вал и проверьте совпадение меток. Если все нормально, то можно запускать двигатель для тестирования. А после осуществить сборку автомобиля.
Снятие старого ремня
Чтобы снять старый ремень, потребуется зафиксировать коленчатый вал, не допустить его проворачивание. Необходимо сорвать болт, который находится на шкиве коленчатого вала. Сделать это можно такими способами:
- Не снимая колеса, установить под задними упоры и выжать ручник. Подлезть под машину и при помощи головки на «19» и трещотки выкрутить болт.
- После снятия колеса можно усадить помощника на водительское сиденье. Он выжимает педаль тормоза, чтобы зафиксировать приводы. Коленчатый вал в этом случае тоже будет застопорен.
Использовать другие способы нежелательно, так как увеличивается вероятность повреждения элементов блока двигателя, масляного насоса, непосредственно ременной передачи. Замену ремня ГРМ ВАЗ-2114 своими руками можно выполнить буквально за несколько минут, но если имеется опыт в проведении этой работы.
После выкручивания болта на коленчатом валу необходимо снять шкив привода генератора, ослабив натяжение его ремня. Затем ключом на «17» выкручиваете гайку с ролика и полностью снимаете ремень ГРМ.
Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?
Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам » поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.
2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).
3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).
Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!
Установка: Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ », пункт 1.
Дополнительный видео-ролик: Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.
- Электрооборудование
- Двигатель
- Тормозная система
- Прочее
- Рулевое управление
- Трансмиссия
- Подвеска
- Тюнинг
- ВАЗ 2110
- Прочее
- Двигатель
- Рулевое управление
- Электрооборудование
- Трансмиссия
- Тормозная система
- Подвеска
- Тюнинг
- ВАЗ 2114
- Электрооборудование
- Двигатель
- Тормозная система
- Прочее
- Рулевое управление
- Трансмиссия
- Подвеска
- Тюнинг
- Лада Приора
- Рулевое управление
- Двигатель
- Подвеска
- Электрооборудование
- Тюнинг
- Тормозная система
- Трансмиссия
- Видеопубликации
- Фотопоток тюнинга ВАЗ
- Руководства по эксплуатации и ремонту
Как поменять ремень ГРМ на ВАЗ 2114 самому
Когда у водителей возникает вопрос, почему сползает ремень газораспределительного механизма, они обращаются в сервисный центр или читают отзывы автолюбителей. Проблему можно решить, если заменить ремень своими руками. Как осуществляется замена ремня ГРМ на ВАЗ 2114 8 клапанов: видео, подробная инструкция по установке и регулировке содержатся в статье.
Ремень ГРМ связывает коленвал с распредвалом и синхронизирует их работу. Он заставляет вращаться кулачковый вал ГРМ, обеспечивая этим выполнение своих функций. Кроме того, через эту ременную передачу приводятся в действие и другие узлы двигателя.
Деталь представляет собой резиновое изделие, имеющее зубчатую внутреннюю поверхность, благодаря которой обеспечивается синхронность и исключается проскальзывание.
Меняем ремень сами (на 8 клапанной модели)
Замена ГРМ ремня ВАЗ 2114 строго регламентирована в инструкции по эксплуатации авто. Рекомендуется менять эту деталь через 30-45 км. Но нельзя ориентироваться только на рекомендации, со временем, не пробежав положенные км., он сползает с шестерен, жрет, лопается, а может и разорваться.
Для автомобиля с установленным на нем двигателем объемом 1,5 литра, имеющим 8 клапанов, порыв ремешка не будет иметь серьезных последствий: авто просто остановится и не будет заводиться. А в двигателе объемом 1,3 л., могут повредиться клапана, что приведет к поломке всего мотора. Если на ВАЗ2114 установлен инжектор, то, когда сползает, жрет или рвется ремень, на приборной панели высветится: «ошибка датчика фар». Решать вопрос через сколько км. менять эту деталь, следует после визуального осмотра и делать замену, если он в плохом состоянии. Какой ремешок лучше выбрать, написано в руководстве к ВАЗ 2114.
Необходимые инструменты
Для проведения замены своими руками, необходимо подготовить новые запчасти и инструменты:
- набор ключей;
- новый ремень ГРМ;
- новый натяжной ролик.
Новый расходный материал для установки
Этапы работы
Последовательность замены своими руками состоит из следующих этапов:
- Автомобиль нужно установить на ручной тормоз.
- Установить 4-ю или 5-ю передачу.
- Открутив три болта, следует снять крышку, которая защищает привод распределительного вала.
- Далее, нужно ослабить ремешок привода генератора и снять его с коленвала вместе со шкивом, оставив болт, который его удерживает.
- Теперь автомобиль следует перевести на нейтральную передачу.
- На следующем этапе нужно заняться метками. Для этого прокручиваем коленчатый вал в направлении часовой стрелки, наблюдая за метками и маховиком. Крутить вал следует пока метка не будет находиться параллельно среднему делению шкалы.
- Убедившись, что метка на шкиве находится напротив метки на защитной крышке, нужно немного ослабить крепежную гайку на натяжном ролике. При необходимости меняем натяжной ролик.
- С помощью ролика нужно ослабить натяжку ремешка, чтобы его снять.
- Далее, необходимо установить новое изделие на зубчатый шкив коленвала.
- Затем нужно натянуть ведущую ветвь изделия на шкив распредвала так, чтобы она не провисала.
- После провернуть коленвал на 1,5-2 оборота и выставить метки. Если метки не совпадают, ремень следует снять и повторить процедуру установки заново.
- После выставления меток нужно открутить болт на коленвале и поставить на место шкив генератора, закрепив его болтом.
- Проворачивая натяжной ролик против часовой стрелки необходимо выполнить регулировку натяжки ремешка ГРМ и надеть ремень генератора.
Гайка для ослабления и натяжки
- После выполнения всех работ нужно завести двигатель и по звуку определить о необходимости регулировки натяжения ремешка.
Почему стоит менять ремень ГРМ своими руками: сэкономите время и деньги, будете знать, что делать, если он сползает или жрет.
В этом видео можно увидеть процесс замены, а также необходимые инструменты.
Какими ещё способами можно проверить ремень ГРМ
Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:
Превышение срока эксплуатации.
Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км
Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через 4 — 5 лет
После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться
Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния
После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния.
Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).
Двигатель авто плохо заводится и его мощность заметно снизилась.
Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.
Увеличение дымности при работе ДВС.
Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.
Тикающий звук при работе двигателя.
Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.
Наличие подтеканий из-под защитного кожуха.
Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.
Стартер работает хорошо, но мотор не заводится.
Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.
