Проверка аккумулятора автомобиля: какое напряжение должно быть на аккумуляторе

Как проверить батарейку с индикатором заряда

Относительно понятия батареек с индикатором заряда, то в основном они встречаются в дорогостоящих Duracell. Наличие такого индикатора предоставляет возможность проверить ее пригодность весьма просто. На элементе питания имеется специальная полоска с делениями, имеющие различные цвета.

Эти ячейки (деления) наполнены термической краской, которая в зависимости от температуры нагрева изменяет цвет. К примеру, красная ячейка наиболее чувствительная, а вот зеленное деление не очень, и соответственно требует наличия более высокой температуры.

В результате, когда происходит нагревание, то в зависимости от достигаемой температуры засвечиваются разные участки на этом индикаторе. То есть, такие показатели показывают наличие заряда в батарейке. Чтобы произвести проверку заряда все что потребуется, так это нажать на белые кружочки индикатора Powercheck.

Проверка заряда, напряжения батарейки имеет под собой основания, а именно. Произведенные исследования показывают, что в основном использованные батарейки, отправленные в утиль заряжены еще до 40%. Но поскольку прибор или инструмент не работает, то по незнанию люди выбрасывают такие элементы питания.

А ведь их можно еще использовать в приборах с менее требовательным показателем заряда. Поэтому рекомендуется проверять элементы питания перед тем, как выбросить их. Применяя такую батарейку в менее потребляемой энергию можно сэкономить денежные средства.

Определение уровня заряда аккумулятора

Определить уровень заряженности батареи можно несколькими способами. В зависимости от используемого оборудования выделяют следующие проверки:

• с помощью мультиметра;
• посредством нагрузочной вилки;
• с помощью специального оборудования.

Самый простой и доступный из них — использование мультиметра или вольтметра. Замеры необходимо производить на отключённом от автомобиля АКБ и как минимум через час после того, как авто было заглушено

Это важно — для большей точности. Номинальный показатель напряжения на исправном аккумуляторе 12,5-13 вольт

При этом верхнее значение соответствует полностью заряженному, а нижнее — наполовину разряженному.

Для определения напряжения при нагрузке АКБ опять подключается к автомобилю и проверяется на запущенном авто. При этом показатель напряжения не должен быть ниже 13,5 вольт. Разброс измерений должен лежать в пределах 13,5-14 вольта. Если же напряжение на вольтметре меньше 13,5, то стоит задуматься о работоспособности генератора автомобиля.

Устройство прибора

Вникая в вопрос, как определить емкость аккумулятора мультиметром, требуется также понять, как работает устройство. Конструкция прибора имеет циферблат. На него выводится информация теста. Если применяется аналоговая разновидность устройства, перед применением необходимо изучить значение делений.

Также прибор имеет кнопку или переключатель функций. Этот элемент конструкции позволяет переключать режимы и масштаб счетчика. При хранении прибора ручку устанавливают в выключенное положение. Для начала работы с мультиметром рычаг включают в нужный режим.

В корпусе обязательно имеются отверстия для щупов. Зонд с красным проводом имеет положительную полярность, а с черным – отрицательную. Это основные моменты, которые должен знать начинающий пользователь.

Причины выхода аккумулятора из строя

Существует не так много причин, когда аккумулятор автомобиля требует особого обращения или даже замены. Как сделать диагностику аккумулятора быстро и качественно? Для начала нужно выделить внешние повреждения и внутренние проблемы. К внешним факторам можно отнести физические повреждения корпуса, а также сильное окисление внешних контактов. Первые лечатся пластиковыми заплатками либо полной заменой изделия. Контакты же просто очищаются мелкой наждачной бумагой, а затем смазываются контактной смазкой.

Внутренние проблемы аккумулятора также могут быть различного характера. Среди самых известных проблем:

• сульфатация пластин АКБ;
• замыкание пластин;
• осыпание пластин;
• выкипание электролита;
• падение плотности электролита.

Последний пункт в сильные морозы может привести к полному выходу из строя всего изделия. Происходит это из-за замерзания электролита малой плотности и повреждению “банок” аккумулятора вследствие расширения замерзающего состава.

Какое напряжение на аккумуляторе автомобиля вообще считается нормальным

Здесь также имеется в виду напряжение заряженного аккумулятора автомобиля без нагрузки. Это 12,5–13,2 В. Последний вольтаж получается по окончании подзарядки. Какое напряжение должен показывать заряженный аккумулятор автомобиля после 12-часовой выдержки с заглушенным двигателем? Это 12,6–12,8 В. Чтобы получить точные данные, измерения осуществляются где-то через 12 часов после того, как двигатель перестал работать. Это может быть, например, утро, когда машина ночь провела на стоянке или в гараже. Перед измерением одну клемму («массу») снимите с аккумулятора. Удержать свой заряд без изменений новая и заряженная батарея ёмкостью, например, 50 А/ч сможет 141 сутки (при плюсовой температуре воздуха), если она отсоединена от бортовой сети автомобиля. При подключении к ней время сохранения заряда уменьшается в 2 раза. Почему? Даже при заглушенном силовом агрегате и выключенном зажигании потребление тока продолжается: например, из-за подключённой сигнализации утечка составляет от 0,02 до 0,05 А/ч.

Минимальное напряжение

Чтобы избежать глубокого разряда батареи, что чревато необратимыми химическими процессами (сульфатацией), и выхода АКБ из строя, необходимо постоянно контролировать напряжение. Минимальное напряжение автомобильного аккумулятора – 10,5 В (воспользуйтесь ЗУ для восстановления работоспособности изделия). Иное дело U = 9 В. При таком значении нормально зарядить изделие можно только качественным ЗУ. Но даже восстановленная АКБ вряд ли будет полноценно работать. Есть, конечно, специальные схемы по десульфатации батареи, но, стоит повториться, 100%-го эффекта это не даст. Подобная ситуация может говорить о возможном замыкании между пластинами.

Под нагрузкой

Измерение напряжения на клеммах аккумулятора под нагрузкой подразумевает использование специального прибора – нагрузочной вилки. Но не забывайте: посредством устройства определяется всего лишь общая работоспособность батареи и степень её заряженности либо, наоборот, разрядки. Данный аппарат не определит ёмкость АКБ и начавшуюся сульфатацию (если она идёт, конечно). Исходя из этого, очевидно, что показания прибора не позволяют сделать вывод о сроке эксплуатации АКБ. Аппарат состоит:

• из корпуса с мультиметром;
• спирали, выполняющей функцию сопротивления;
• проводов, оканчивающихся зажимами типа «крокодил»;
• включателя.

Всего встречается два типа приборов: аналоговые (со стрелкой) и цифровые. Последние пользуются большей популярностью, так как выдают более точные показания. Практически все вилки предназначены для работы при положительной температуре от +1 до +35 градусов. Но есть и дорогие модели, способные исправно функционировать и в тридцатиградусный мороз. Создаваемый прибором ток колеблется в пределах 100–200 А. В некоторых моделях это значение можно регулировать. Время проверки аккумулятора под нагрузкой – не более 10 сек. Интересно, что по стандартам Евросоюза оно доходит до 20 сек. Нормальное напряжение аккумулятора автомобиля без нагрузки – 12,6–12,7 В.

При работающем двигателе

При заведённом моторе напряжение на аккумуляторе автомобиля из-за генератора будет несколько выше – 13,6–14,2 В. Оговорка: в течение десяти минут после пуска оно выше. Проверку напряжения на аккумуляторе автомобиля при работающем двигателе следует производить после того, как мотор проработает хотя бы 15 минут. Далее включите все потребители энергии в авто:

• стеклоочистители;
• обогреватель заднего стекла;
• отопитель (на максимальном режиме);
• дальний свет;
• магнитолу.

Показания вольтметра должны измениться незначительно – на 0,2–0,3 В. Если напряжение аккумулятора автомобиля при работающем двигателе падает на большее значение, возможны проблемы с генератором. Здесь имеет смысл сделать небольшое отступление. В некоторых машинах (например, ВАЗ2108–2115) на конвейере ставят стандартный родной генератор, выдающий 80 А. Если задействовать потребители, а многие ещё пользуются такими штуками, как сабвуфер, усилитель к магнитоле (особенно если громкость вывернуть на полную мощность), то генератор просто не справляется с нагрузкой, и напряжение на АКБ становится меньше нормы. Решить проблему можно только одним способом: приобрести генератор на 100 А (он подходит по креплениям).

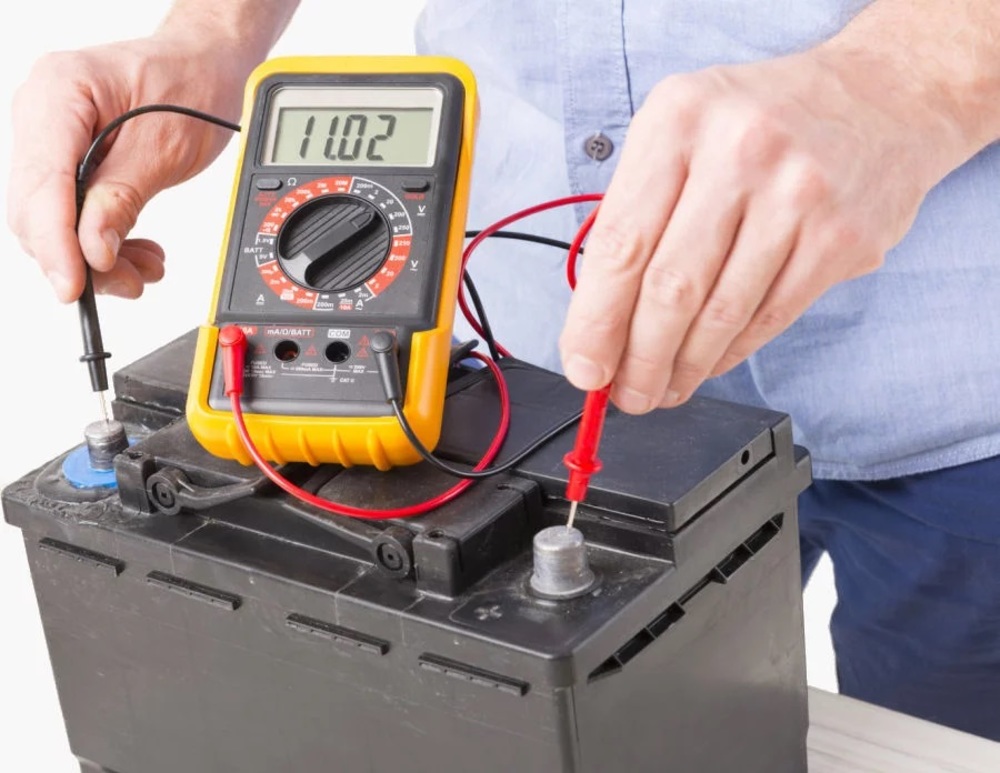

Проверка заряда мультиметром

Большое количество современных АКБ оснащены специальным индикатором: в зависимости от заряда батареи он будет менять свой цвет. С помощью таких показаний можно следить за состоянием аккумулятора. Однако показания, полученные тестером, неточны.

Можно проверить зарядку аккумулятора мультиметром, чтобы получить более точные показания. Происходит это следующим образом:

1. Переключатель мультиметра следует поставить на отметку DVC и установить параметры от 0 до 20 v.
2. Необходимо снять клеммы электропроводки с АКБ.
3. Красным щупом следует коснуться положительного гнезда, а чёрным — отрицательного.
4. Прибор выдаст показания.

Если на мультиметре показания будут равны 12,6 В, батарея в подзарядке не нуждается. При показаниях ниже 12,6 В требуется дозарядка. Если значения полученных данных будут меньше 12 v, батарею нужно заряжать в срочном порядке. В том случае, если мультиметр покажет менее 11 v, такой аккумулятор лучше заменить на новый.

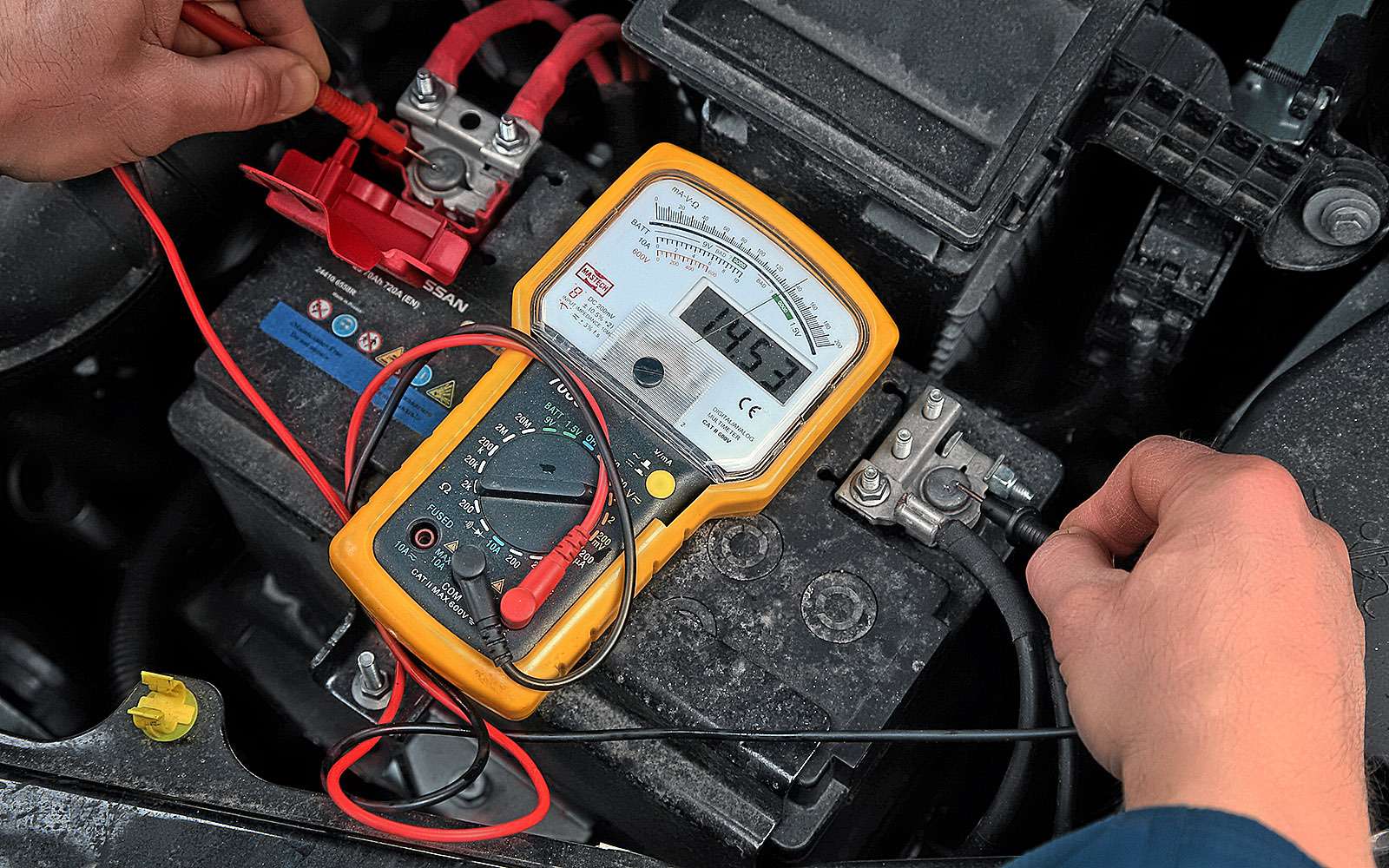

Как проверить аккумулятор автомобиля мультиметром от генератора

При работающем двигателе батарея постоянно заряжается от автомобильного генератора.

В этом режиме напряжение на ее клеммах должно находиться в пределах 13,1 – 14,0 В. При большем напряжении может начаться перезаряд, сопровождающийся электролизом электролита с опасным выделением водорода. При меньшем – батарею придется периодически дозаряжать каким-либо зарядным устройством.

Можно проверить напряжение разомкнутой цепи прямо при работающем двигателе, но стоит быть осторожнее, чтобы не вызвать короткое замыкание

Возможные причины малого напряжения: неисправность самой батареи, генератора или ослабление натяжения ремня.

Мультиметр для проверки аккумулятора

Этот прибор позволяет измерить напряжение, а также выяснить степень заряда аккумуляторной батареи. Чтобы работать с таким прибором, требуется провести несколько действий в определенной последовательности:

• Устанавливается постоянное напряжение.
• Выставляются нужные пределы.
• Щуп черного цвета подсоединяется к минусу.
• Красный фиксируется на плюсе.
• Записываются данные, показанные на экране прибора.

Заряженный аккумулятор показывает напряжение, превышающее 12,7 вольт. При его значении 11,7 В, говорят о полном разряде батареи. Величина заряда батареи легко подсчитывается, если учесть, что уменьшение напряжения на 0,1 вольта, обозначает уменьшение степени заряда, примерно на 10%.

Возможно ли проверить работоспособность без специальных приборов

Как проверить исправность аккумулятора автомобиля, если под рукой вообще нет никаких приборов? К сожалению, чудес не бывает, и оценить состояние «батарейки» голыми руками при помощи бубна и варёного яйца не удастся.

Бубен тут не поможет

Единственный, более-менее реальный метод — попытаться запустить двигатель. Если стартер крутит бодро — всё отлично. Если с трудом — проблема. Вот такая точность в пол-лаптя, а эту проверку даже проверкой назвать сложно. Чего его проверять, если заводится? Сел и поехал. Можно, конечно, включить фары при заглушённом двигателе, посмотреть, как ярко светят, не тускнеют ли через пяток минут. Потускнели. Проблема. Причём после нашей «проверки» ещё и проблема завестись. Но опять-таки никакой точности. Яркость оцениваем на глаз, да ещё и при дневном свете. Ну и последний вариант — спросить у бортового компьютера. Если он достаточно умный, то ответит. Не особо умён – на нет и суда нет.

Вот мы и выяснили, как проверить состояние аккумуляторной батареи при помощи тестера, пары лампочек и нагрузочной вилки. Ничего сложного, с такой задачей справится любой автолюбитель.

Сколько вольт должен показывать полностью заряженный аккумулятор

Замеры аккумулятора необходимо проводить как под нагрузкой, так и без неё. Это покажет, как батарея реагирует на стресс и справляется ли со своей задачей. Здесь вы узнаете, сколько вольт должен показывать заряженный аккумулятор без нагрузки, с ней и что является нормой, а что нет.

Без нагрузки

В целом, без нагрузки номинальное напряжение должно быть в районе 12,4 – 12,8В. В состоянии покоя это нормальное напряжение аккумулятора, которое указывает на целостность батареи. Если замеры выходят меньше, можно смело менять АКБ, так как он просто просел.

Под нагрузкой

Под нагрузкой показатели уже будут абсолютно другими. Необходимо подавать нагрузку в течение пяти секунд. Если напряжение проседает ниже отметки в 9 Вольт – аккумулятор либо почти сел, либо пришел в негодность. Если же за 5 секунд после подачи нагрузки напряжение восстанавливается до 12,4 и выше – все нормально

Таким образом, благодаря мультиметру можно определить нормальный заряд аккумулятора и его состояние.

мультиметр

Какое напряжение на аккумуляторе автомобиля вообще считается нормальным

Профессионалы обычно выделяют три типа напряжения АКБ:

1. Нормальное значение. Считается, что бортовые системы легковых автомобилей рассчитаны на напряжение 12 В. Этот параметр указан в большинстве технических брошюр, а также такое усреднённое значение выдаёт документация по автотранспорту. Однако показатель является приблизительным, округлённым.
2. Фактическое значение. Нормы для многих АКБ без нагрузки колеблются в пределах 12,2–12,7 В при разомкнутой электроцепи.
3. Напряжение под нагрузкой. Данный показатель является наиболее важным при определении работоспособности электроприбора.

Специалисты делают проверки при помощи нагрузочной вилки. В течение 3–5 секунд на аккумулятор ёмкостью 50 Ач подаётся удвоенный ток в 100 А. Параллельно фиксируем показания вольтметра, которые на нормально заряженном автомобильном аккумуляторе будут показывать не ниже 9 В. Для севшей, требующей подзарядки батареи значения не поднимутся выше 5 – 6 В. Если замечено минимальное напряжение, то рекомендуем его поднять, чтобы не запускать процесс сульфатации.

Стоит учитывать, что в зимний период и в межсезонье, когда окружающая температура существенно понижается, плотность электролита повышается, напряжение при этом также меняется. Завести мотор будет сложней.

В северных регионах для поднятия плотности электролита заранее добавляют в раствор серную кислоту, однако нужно не допускать того, чтобы плотность в результате превышала значение 1,35 г/см3.

Режимы проверки

Проверять напряжение после зарядки нужно во всех режимах работы автомобиля. Рассмотрим каждый из возможных вариантов более подробно.

При работающем моторе

Метод проверки при работающем движке заключается в выяснении способности аккумулятора «держать» заряд батареи при постепенном подключении различных нагрузок. При выключенных потребителях энергии напряжение полностью заряженных аккумуляторов автомобилей не должно быть менее 13,6 Вольта. А после включения ближнего света, например, это значение должно понизиться на 0,1-0,2 Вольта, не более.

Если поэтапно подключать всю имеющиеся в салоне аппаратуру, то показания измерительного прибора должны снижаться (по мере включения каждого новой нагрузки). Это свидетельствует о нормальном состоянии аккумулятора. Если показания при этом изменяются резкими скачками – проблема, скорее всего, в генераторной системе, которая не обеспечивает нужной подзарядки. При всех подключенных к АКБ нагрузках его минимальное напряжение не должно быть ниже 13,0 Вольт. В противном случае батарея через какое-то время разрядится полностью.

При выключенном двигателе

Нормальная величина напряжения при отключенном моторе – 12,5-13,0 Вольт. Это значение должно удерживаться в течение суток и более. Если оно со временем падает –потребуется разобраться с причинами появления утечки. Это может быть повышенная влажность или трещина в банках. Вообще, причин утечек очень много, так что в каждом конкретном случае нужно разбираться отдельно.

Важно! Перед измерениями нужно дать остыть аккумулятору примерно в течение суток.

После такого временного промежутка все химические процессы в электролите, вызванные зарядкой от электрогенератора, обычно заканчиваются.

При низких температурах

Особенность проверки параметров АКБ при низких температурах состоит в том, что в этом случае изменяется характер химических реакций в электролите. Его охлаждение приводит к снижению плотности и падению напряжения, которое в этих условиях нестабильно и может не соответствовать установленным нормам.

Обратите внимание: На это явление особое внимание обращается в зимний период. При этом начинать проверять аккумулятор можно лишь после восстановления плотности в банках до нужной величины.. В регионах с особо суровыми зимами (до минус 50 °С) плотность потребуется повысить до значений от 1,27 до 1,29 г/см3, что исключает возможность «замерзания» аккумулятора

При этом всегда следует помнить о том, что для увеличения ресурса АКБ в нормальных условиях стремятся снизить этот показатель

В регионах с особо суровыми зимами (до минус 50 °С) плотность потребуется повысить до значений от 1,27 до 1,29 г/см3, что исключает возможность «замерзания» аккумулятора. При этом всегда следует помнить о том, что для увеличения ресурса АКБ в нормальных условиях стремятся снизить этот показатель.

Проверка АКБ без нагрузки

Измерение производится на полностью отключенном аккумуляторе. Двигатель автомобиля должен быть отключен не менее 7 часов. Лучше замер осуществлять утром. Уровень электролита должен быть нормальным. При низком уровне, необходимо долить дистиллированной воды. Более точные показатели получаются при температуре не ниже 20 градусов. Если температура меньше 20 градусов, батарею нужно снять и производить измерения в домашнем помещении. Заливные пробки на аккумуляторе должны быть открыты.

Принцип измерения очень прост – клемму нагрузочной вилки (плюс) подключаем к положительному электроду аккумулятора, металлическим щупом (минус) касаемся отрицательного электрода АКБ. Значение напряжения на табло прибора характеризует степень заряда батареи.

• При напряжении 12,6 – 12,9 В. – заряд 100%;
• При напряжении 12.3 – 12,6 В. – заряд 75%;
• При напряжении 12,1 – 12,3 В. – заряд 50%;
• При напряжении 11,8 – 12,1 В. – заряд 25%;
• При напряжении 11,5 – 11,8 В. – заряд 0%, зарядка отсутствует.

Как проверить утечку аккумулятора мультиметром?

Утечка тока – это показатель, который обозначает расход энергии на поддержание функционирования подключенных к неповрежденной электрической цепи сторонних приборов. Для каждой АКБ существует значение минимальной утечки тока, которое относительно автомобильной батареи в среднем составляет 55–80 мА.

В этот показатель входит обеспечение работы памяти магнитолы, системы впрыска топлива, сигнализации и ряда других вспомогательных систем. Совокупное значение не должно превышать 60–70 мА. Если утечка выше – то аккумулятор будет слишком быстро разряжаться и его придется менять

Это также важно, как знать, какую сигнализацию выбрать?

Чтобы знать, как проверить утечку аккумулятора мультиметром, следует сделать следующее:

• Подготовьте транспортное средство к замеру. Отключите все, расходующее электрический заряд системы, и подождите пару минут.
• Снимите положительную клемму с автомобильного АКБ.
• Щуп мультиметра с отрицательным значением подключаете к клемме машины.
• Провод с плюсом – к энергобатарее.

После этого необходимо снять показания с экрана прибора. Если они превышают норму, то вам надо по одному отключать и ставить обратно реле и предохранители, замеряя изменения тока утечки. После отсоединения одного из реле цифры придут в норму, следовательно оно и является слабым звеном цепи.

Как влияет окружающая температура на уровень заряда

При отрицательной температуре воздуха скорость химических реакций существенно замедляется. В результате этого в зимнее время года уровень заряда батареи будет немного ниже, также существенно увеличивается расход электричества за счёт более тяжёлого проворачивания коленвала из-за загустевшего машинного масла.

При эксплуатации в жарком климате нормально заряженная батарея способна отдать большее количество электричества, но в то же время заметно увеличится и саморазряд аккумулятора.

В общем, если АКБ эксплуатируется в экстремальных условиях за её техническим состоянием следует наблюдать более пристально, чем при использовании в рекомендованном заводом-изготовителем диапазоне температур.

Недавно я столкнулся с проблемами с аккумулятором — машина не заводится. Аккумулятор я купил новый, но все же захотел проверить машину — а вдруг утечка где есть. Захотеть-то — захотел, но как это сделать? Нашел в интернете я информацию и решил поделиться со всеми. Для этого нам понадобится мультимер

. Самый распространенный и недорогой выглядит примерно так:

Для понятности я нашел картинку, где расписаны все значения мультиметра

Итак, приступим. 1) Замер напряжения аккумулятора

Для измерения напряжение с помощью мультиметра, необходимо включить его в режим измерения постоянного напряжения, при этом диапазон установить выше максимального значения напряжения на заряженном аккумуляторе, заряженный аккумулятор имеет около 12,7 вольт, поэтому выбираем — DCV, 20 вольт. Далее нужно подключить черный щуп мультиметра на минус аккумулятора, красный щуп на плюс АКБ и снять показания с дисплея мультиметра.

Теперь перейдем к утечке тока. В любой машине есть минимальный ток утечки (порядка 50-80мА.) Охранная сигнализация обычно потребляет около 20–25 мА, память контроллера системы впрыска – 5 мА, память магнитолы – 3 мА, так же потребляет ток приборка и блок центрального замка. В итоге получается около 60мА. С такими затратами тока аккумулятор прослужит несколько лет, не подводя хозяина. Но если утечка тока составляет больше чем 60-80мА, тогда аккумулятор будет быстро садится.

2) Замер утечки тока

Для начала нужно Мультиметр поставить в режим измерения тока на 10 или 20 Ампер.

Как определить утечку тока в разрыв массы

: Снимаем «-» клемму с АКБ Один из провод амперметра подключаем к «-» АКБ Другой на снятый провод (полярность на цифровом мультиметре не имеет значения)

Замер емкости мультиметром

Изучая, как измерить емкость аккумулятора мультиметром, следует рассмотреть основные особенности этого процесса. Существует несколько способов его выполнения. Реже применяется подход замера емкости при помощи контрольного разряда. Замер емкости происходит при нагрузке, которая способна забрать половину тока аккумулятора.

При проведении этого процесса владелец транспортного средства должен учитывать плотность электролита. Если АКБ заряжена полностью, этот показатель составит 1,24 г/см³. Если аккумулятор разряжен на одну четвертую часть, показатель составит 1,2 г/см³. Соответственно, наполовину разряженный источник питания покажет 1,16 г/см³.

Проверка производится, если автомобиль плохо заводится. Емкость и заряд аккумулятора должны быть в установленных производителем рамках, иначе работа оборудования будет неполноценной.

Допустимый ток утечки

После того как вы подсчитали потребление в состоянии покоя, по таблице можно определить допустимые значения тока утечки исходя из таблицы. Где отмечено, при каком уровне потерь вы сможете завести автомобиль.

Ток утечки на потребители (мА)	Через сколько не заведется авто
≤20-30	Машина сможет простоять на парковке пару недель без движения и после этого без проблем завестись.
50-80	Многовато, если стоит штатная сигнализация, но терпимо когда есть развитая нештатная аудиосистема. Машину со старым аккумулятором буквально через 3-4 дня уже можно не завести.
≥100>	Признак неисправности электрооборудования или установки некачественных гаджетов. В зимнее время, достаточно будет 1-2 дня не заводить автомобиль, и уже потребуется прикуривание.

Зная ток утечки в автомобиле, можно посчитать на сколько хватит аккумулятора (время разряда) при условии долгой стоянки машины в состоянии покоя.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Если машина очень долго стоит на стоянке и не используется, то после того как водитель повернет ключ в замке зажигания, ничего не произойдет. В процессе может щелкать реле, возможно, оживет даже стартер. Но вращать коленчатый вал он если и будет, то недостаточно. Все это – симптомы разряда аккумуляторной батареи за то время, пока машина находилась на стоянке.

Существует норма утечки тока в автомобиле. Но когда АКБ разряжена, данные показатели значительно выше этих нормальных. Давайте рассмотрим, как можно обнаружить утечку тока и устранить эту неисправность.

Как проверить уровень заряда батареи в процессе зарядки?

Многие из новейших зарядных устройств оборудованы дополнительными индикаторами, позволяющими безошибочно определить степень зарядки АКБ в процессе протекания самого зарядного процесса. Некоторые из наиболее усовершенствованных устройств имеют дисплей, где высвечивается текущее значение напряжения, которого успела достичь батарея на данный момент.

Итак, как узнать, что аккумулятор зарядился и процесс пора завершать?

Если ЗУ снабжено индикатором, то при достижении полного заряда батареи он обычно загорается зелёным цветом. При наличии дисплея на заряднике можно посмотреть величину напряжения АКБ: его значение в диапазоне от 12,6 В до 12,9 В свидетельствует о том, что ёмкость батареи восстановлена в полном объёме. Кроме того, всегда можно воспользоваться мультиметром, замерив напряжение на клеммах аккумулятора с его помощью, если для зарядки используется самое простое, не оснащённое дополнительным функционалом зарядное устройство.

Как видим, вариантов, чтобы определить, зарядился ли аккумулятор автомобиля, множество. Каким из них воспользоваться, решайте сами. Во многом это будет определяться выбранным ЗУ, с помощью которого осуществляется зарядка АКБ.

Проверка фактической ёмкости батареи

Чтобы измерить такой важный параметр, как реальная ёмкость АКБ, в комплект к мультиметру надо иметь всего лишь соединительные провода и нагрузку известной мощности (или известного сопротивления). В этом качестве очень удобно применять автомобильные лампочки на напряжение 12 вольт:

• они продаются в любом автомагазине;
• можно набрать батарею на любую желаемую мощность и установить любой ток разряда.

Кроме того, лампы в качестве нагрузки стабилизируют ток. При снижении напряжения на клеммах аккумулятора нити несколько остывают, их сопротивление уменьшается, снижение тока получается незначительное. Это повышает точность измерения. Но LED-приборы для этих целей не подойдут – у них слишком маленькая потребляемая мощность, и их понадобится слишком много. Надо искать лампы накаливания.

Следует помнить, что ёмкость зависит от тока, которым разряжается АКБ. Заявленная мощность декларируется при разряде батареи током в 5% от номинала. Надо выбрать мощность ламп так, чтобы получить такой ток. Например, для аккумулятора емкостью 60 А*ч оптимально для измерения разряжать током 3 А. Для этого мощность ламп при напряжении 12 вольт должна быть P=U*I=12*3=36 ватт. Можно взять три лампы по 12 ватт или две по 18 ватт и т.п. Особо за точностью гнаться не надо – точная ёмкость все равно неизвестна, её лишь предстоит выяснить.

Схема измерения ёмкости АКБ

Перед измерением надо полностью зарядить аккумулятор и собрать схему, как указано на рисунке. Время начала разряда надо зафиксировать. Если есть два мультиметра, можно одним измерять ток, другим напряжение, а можно периодически подключать тестер то в качестве вольтметра, то в качестве амперметра. Результаты надо записывать каждые 30-60 минут, а при достижении уровня 11,5 вольт – каждые 10-15 минут. Когда напряжение снизится до 10,5 вольт, разряд надо прекратить и зафиксировать время его окончания. Реальная ёмкость вычисляется по формуле С=I*t, где:

• I – усредненный ток в амперах;
• t – время разряда в часах.

Так, если батарея разряжалась в течение 16 часов средним током в 3 ампера, её реальная ёмкость составит 16*3=48 А*ч. Измерения надо производить при температуре +25 °C.

Устройство нагрузочной вилки

Простые нагрузочные вилки рассчитаны на проверку аккумуляторов с напряжением 12 вольт. Этот прибор включает в себя цифровой или стрелочный мультиметр, сопротивление нагрузки, штырь и кабель. Вольтметр заключён в металлический корпус, где также находятся один или два сопротивления нагрузки (спиралеобразной формы). К плюсу подключен кабель большого сечения с клеммой. Минус – соединён с металлическим щупом на корпусе нагрузочной вилки.

Аккумуляторы, ёмкость которых невелика, проверяют при подключенном одном сопротивлении нагрузки. При увеличении ёмкости подключается вторая спираль. Нагрузка, имитирующая величину нагрузки стартера при запуске двигателя, рассчитана на АКБ с ёмкостью до 190 А/ч и ток нагрузки 100 – 200 А. Рабочий диапазон температур находится в пределах от +1 до +35 градусов.

Ёмкость

Ещё мультиметром можно довольно легко проверить текущую ёмкость аккумулятора, установленного в подкапотное пространство вашей машины.

Для этого потребуется выполнить несколько процедур:

Сначала полностью зарядите АКБ, чтобы получить точные значения.
Теперь подключите нагрузку. Можно ту же лампочку

Важно знать, какое у подключаемого прибора потребление тока.
Засеките время, в течение которого нагрузка будет нормально функционировать.
Параллельно с этим подключите щупы измерителя к АКБ и переведите устройство в режим измерения параметров постоянного напряжения. Предел будет 20 В.
Такая процедура нужна, чтобы отслеживать изменения в разности потенциалов, отключая нагрузку при падении показателей до минимальных значений.
Далее можно понять, как измерить ёмкость своего аккумулятора, орудуя мультиметром и нагрузкой

Для этого умножьте ток, который потребляет нагрузку, на время, в течение которого на заряженной полностью батарее она работала.

Сопоставьте полученные значения с оптимальными характеристиками, прописанными на корпусе АКБ.

Проверка батареек способом измерения силы тока

Еще одним способом того, как проверить батарейку тестером, является измерение силы тока.

Производят подобное измерение следующим образом:

1. Красный щуп прибора подключают к разъему для измерения постоянного тока (гнездо с маркировкой «COM»);
2. Ручку регулятора прибора устанавливают на максимальное для данного мультиметра значение измеряемого постоянного тока – 5 или 10 А;
3. Батарейку зажимают в руке и прикладывают черный щуп к отрицательному полюсу;
4. Красным щупом касаются положительного полюса на несколько секунд, запоминая окончательное значение, которое покажет прибор.

Разряженные питания будут иметь результат подобного измерения меньше 1,7 А.

Мультиметр в качестве диагностического оборудования

Одним из самых простых и доступных всем способов, как можно проверить аккумулятор своего автомобиля на работоспособность, справедливо называют применение многофункционального диагностического прибора. А именно мультиметра.

Используя мультиметр, можно сделать замеры:

• напряжения;
• заряда и ёмкости;
• утечки тока.

Вопрос лишь в том, будет ли автомобилист проверять рабочий (как ему кажется) аккумулятор или нет. Часто АКБ внешне не подаёт никаких признаков, хотя на деле ресурс подходит к концу, дают о себе знать сульфатация и прочие проблемы.

Многие автомобилисты решают проверить АКБ под капотом своего автомобиля на работоспособность параллельно с проверкой уровня масла, омывающей жидкости и пр. И это верное решение.

Если вам важно, чтобы машина всегда была в хорошем состоянии, требуется периодически заниматься её диагностикой. Проверкой аккумулятора в том числе

И тут вам поможет мультиметр.

Напряжение

Для начала стоит провести измерение напряжения вашего аккумулятора. Это достаточно простая, но при этом эффективная и полезная проверка работоспособности любого аккумулятора под капотом автомобиля.

Напряжение считают важнейшим показателем для АКБ.

Касательно проверки напряжения дают следующие рекомендации:

1. Для начала проверьте параметры без нагрузки. То есть снимите клеммы и вытащите АКБ из авто. Батарея должна быть полностью заряженной, корпус чистым, а после зарядки прошло минимум 3 часа.
2. Мультиметр выставьте в режим проверки напряжения с порогом 20 В. Соблюдая полярность, соедините щупы прибора с клеммами АКБ.
3. Если батарея исправна, она покажет 12,5–12,9 В;
4. Далее аналогичная проверка проводится уже при работающем двигателе. Тут операции аналогичные, но мультиметр должен показывать 13,5–14 В.

Превышение нормы говорит о неисправностях со стороны генератора или регулятора напряжения. Слишком низкие параметры сигнализируют о необходимости дополнительной диагностики АКБ.

Заряд и ёмкость

Используя мультиметр, можно также проверить заряд и ёмкость аккумуляторной батареи.

По заряду можно судить о ёмкости АКБ:

• если мультиметр показывает 12,7–12,8 В, батарея заряжена на 100%, то есть ёмкость полная;
• цифры около 12,4–12,6 В указывают на 75% оставшейся ёмкости;
• при 12,2 В заряд будет всего 50%;
• если на приборе отображается 12 В, ёмкость сохранилась всего на 25%.

Любые значения ниже 12 В свидетельствуют о сильном разряде. Значение 10,5 В считается глубоким разрядом. Вывести АКБ из такого состояния довольно сложно.

Утечка тока

Мультиметр также позволяет сделать замер утечки тока. Для этого устройство переводится в режим амперметра.

Сама проверка выполняется следующим образом:

• выключите зажигание, вытащите ключ из замка, закройте все двери, но оставьте открытым одно окно на всякий случай;
• обязательно отключите все потребители;
• переведите мультиметр в режим амперметра;
• снимите минусовую клемму;
• один щуп мультиметра соедините с клеммой АКБ, а вторую клемму – со снятым проводом.

Теперь на табло будут показаны те или иные значения. Если они выше нормы, тогда попробуйте последовательно извлекать и ставить на место различные предохранители и реле. Если вытащить один из них, параметры нормализуются. Это говорит о том, что проблема кроется в том потребителе, за который отвечает извлечённый предохранитель.
