Симптомы выхода из строя датчика детонации
При выходе из строя этого датчика часто наблюдаются такие симптомы, как:
- Подёргивание двигателя автомобиля. Мотор постоянно или периодически дёргается при работе. Иногда может казаться, что дёргается сама машина.
- Снижение мощности силового агрегата. Двигатель уже не тянет, как прежде.
- Увеличение расхода бензина. Топливо заканчивается быстрее. На такой же километраж его требуется больше, чем раньше.
- Повышение рабочей температуры мотора. На приборной панели отображается более высокое значение после прогрева.
- Быстрый нагрев силового агрегата. Стрелочка на приборе быстрее доходит до нужного показателя.
- Непроходящий постоянный запах бензина в салоне. Внутри пахнет топливом без видимой причины. Течь или признаки разлития отсутствуют.
- Высвечиваются ошибки на бортовом компьютере (0325,0326,0327).
Одновременно могут наблюдаться все или некоторые признаки неисправности детали. Иногда похожие симптомы бывают и при других поломках. Но их совокупность обычно указывает на эту проблему.
Описание датчика фаз
Для начала давайте рассмотрим место установки, назначение, а также конструктивные особенности ДФ.
Место расположения, назначение и устройство
В автомобилях ВАЗ 2114 и 2115 датчик фаз представляет собой устройство, использующееся для получения информации о работе силового агрегата и дальнейшей передачи этих данных на блок управления. По конструкции в устройство этого контроллера входит чувствительный элемент и преобразователь сигнала. Преобразовательный механизм состоит из операционного усилителя, специальной мостовой схемы, а также выходного каскада.
Внутри устройства находится чувствительный элемент, принцип действия которого основан на эффекте Холла. Основное назначение чувствительной составляющей заключается в подаче сигнала в определенный момент, в который рядом с платой будет располагаться магнитопроводящий элемент.
Где находится ДФ в «Четырках»? Место расположения устройства может отличаться в зависимости от вариации двигателя:
- в моторах на 8 клапанов ДФ располагается непосредственно на ГБЦ;
- в 16-клапанных моторах ДФ можно найти со стороны ведущего распределительного вала, неподалеку от генераторного узла.
Возможные неполадки и варианты их устранения
По каким признакам можно определить неисправность контроллера:
- в автомобиле увеличился расход топлива;
- в работе системы самодиагностики авто произошли неполадки;
- динамика транспортного средства в целом снизилась;
- на приборной панели появились новые ошибки — 0343, 0340, иногда ошибок нет, но есть индикатор Check Engine (появляется в случае полного выхода из строя девайса).
Инструкция по диагностике и замене ДД
Как произвести проверку обрыва и работоспособности ДФ мультиметром?
Процедура диагностики отличается в зависимости от модификации силового агрегата, для проверки ДФ на 8-клапанном моторе сделайте следующее:
- Сначала на выводе тестера маркировки V1 нужно будет установить значение напряжения в 13.5 вольт, этот щуп необходимо подключить к контакту Е. Затем на втором выводе, подсоединяющемся к контакту В, следует установить значение напряжения в 0.9 вольт.
- Когда контакты цепи будут замкнуты, к боковой части контроллера надо поднести шило или отвертку, также можно использоваться металлическую пластину. Если датчик фаз работает правильно, то вы увидите, как на контакте В значение напряжения снизится до 0.4 вольт. В том случае, если значения, полученные в ходе диагностики, отличаются, это говорит о том, что регулятор подлежит замене (видео опубликовано каналом В гараже у Сандро).
В случае с 16 клапанами процедура проверки производится в целом так же, но есть определенные отличия:
- Тестер следует настроить в режим V2, а на контакте Е надо выставить величину напряжения в 13.5 вольт. На выводе В устанавливается 0.4 вольта.
- Затем к торцевой части корпуса также надо поднести отвертку или стальную пластинку. При нормальной работе контроллера величина напряжения увеличится до 0.9 В.
Замена ДФ осуществляется следующим образом:
- Для начала обесточивается бортовая сеть, для этого отключается аккумулятор.
- Затем, используя ключ на 10, выкручивается болт, с помощью которого фиксируется ДФ на блоке. При этом от контроллера надо отключить разъем с проводкой.
- Контроллер демонтируется из посадочного места и меняется на новый. При замене на разъеме желательно прочистить контакты от окисления и загрязнений.
Как устранить детонацию в дизеле
Прежде чем устранять детонацию, важно определить причину ее возникновения. В подавляющем большинстве случаев это неправильный угол зажигания и обедненная топливно-воздушная смесь, вызванная некачественной соляркой
Для устранения детонации обычно делают следующее:
- Эксплуатация мотора на более высоких оборотах, когда время сгорания топлива в сочетании с максимальным давлением заметно сокращается.
- Применение интеркулера, чтобы воздух перед попаданием в цилиндры охладился.
- Использование качественной солярки.
- Торможение силовой установки для опережения момента зажигания.
Как проверить датчик детонации мультиметром на ваз 2114
Существует два основных способа определить неисправность изделия:
- Методом замены на заведомо исправный компонент – результат 100%.
- Прибегнуть к метрологическим испытаниям.
Несколько комментариев по охране труда.
- Работа выполняется после падения температуры в отсеке под капотом – ожоги не нужны.
- Вмешательству в электрическую схему авто предшествует отсоединение минусового зажима аккумуляторной батареи.
- Предпочтительно работать в перчатках.
- Избегать попадания жидкостей, смазок в глаза, на слизистые оболочки.
- Выполнять предостерегающие правила, указанные на упаковках.
Пункт 1 потребует минимальное количество инструментов, временного ресурса, опыта.
Необходимо припасти:
- ключи на 22, 13;
- отвертку;
- смазку wd – обработка контактов, победитель ржавчины, грязи;
- герметик резьбы синего цвета противостоит ослаблениям затянутых соединений в условиях повышенной тряски.
- ветошь.
Вытянуть центральный провод и отсоединить разъем. Ключом извлечь пьезодатчик. Почистить, обработать посадочное гнездо, разъем. Вставить, зафиксировать новый измеритель, затянуть усилием согласно альбому. Восстановить провода. Проехать, сбросить из памяти сообщения контроллера.
На информационных просторах компьютерных сетей активно обсуждается вопрос, как мультиметром проверить датчик детонации ваз 2114.
Краткое напоминание
- стрелочным индикатором, зеркальной шкалой;
- цифровым жидкокристаллическим экраном.
Общие характеристики:
- переключатель пределов, измеряемых параметров;
- два – три щупа с наконечниками, возможно наличие зажимов «крокодил».
Испытание датчиков
- Идеальная методика. Потренироваться на новом абсолютно идентичном устройстве.
- Тестер настроить на замер сопротивления. Зажимами щупов захватить контакты. Переключая пределы измерений, добиться показаний. Придерживая образцовый датчик, создать нормированное ударное воздействие. Значения изменятся. Запомнить.
- Перестроить мультиметр на измерение напряжения. Спокойное состояние укажет «0». Постучать. Должна кратковременно отклониться стрелка, поменяться цифры.
Повторить тестирование на реальном датчике. Сравнить.
Реальная жизнь. Провести мероприятие сразу на предмете подозрений. Насколько правильно функционирует датчик сказать сложно Отсутствие реакции на физическое влияние – сто процентный повод для замены. Изменение чувствительности подобные замеры не покажут
Датчик настроен не просто на щелчки, важно попасть в частотный диапазон улавливаемых тресков. Руками подобное сделать трудно. Похожий шум может создавать шарнир равных угловых скоростей, изношенный подшипник, незатянутый болт
В спорных ситуациях правильнее прибегать к более совершенным диагностическим методикам
Похожий шум может создавать шарнир равных угловых скоростей, изношенный подшипник, незатянутый болт. В спорных ситуациях правильнее прибегать к более совершенным диагностическим методикам.
vote
Article Rating
Проверка деталей на один или два провода с помощью мультиметра
Первое, что надо сделать — узнать, какое сопротивление характерно для исправно работающего датчика в конкретном автомобиле. У разных производителей показатель сильно разнится.
Для проведения тестов вам понадобится мультиметр, причём довольно чувствительный, а также торцовый ключ размера «13» или «22», в зависимости от размеров установленного датчика. Чтобы проверить сопротивление, переключите инструмент в режим «сопротивление кОм» и присоедините его к датчику. Если в авто установлен двухконтактный датчик, подключение осуществляется к выводам; в случае одноконтактной модели — к контакту и корпусу.
Это интересно: Сигнализации с автозапуском: сравнение и рейтинг 7 моделей
Теперь слегка постучите по датчику металлическим предметом — отвёрткой или болтом
Обратите внимание на показатели мультиметра. Если есть отклонения от указанных в инструкции значений — возникла поломка
Рекомендуется проверить, имеется ли напряжение на электрических концах. Отсоедините электрический разъём датчика, снимите его с двигателя. Переключите мультиметр на милливольты и соедините щуп «+» с сигнальным контактом. Щуп «—» надо подключить к массе датчика. Эту часть нетрудно узнать — она представляет собой отверстие, через которое проходит болт крепления к мотору.
Зажмите датчик в ладони и слегка постучите им по какой-нибудь поверхности. Результатом должно стать возникновение напряжения — как правило, оно составляет от 30 до 40 мВ. Если разность потенциалов не возникает, значит, датчик вышел из строя.
Подключаем датчик к мультиметру и стучим им о твёрдый предмет
Устройство и принцип работы датчика детонации
Датчик, отвечающий за контроль детонации (электрический импульс), включает в себя следующие компоненты:
- Стальную оплетку;
- Соединительный провод;
- Электрический элемент;
- Жёсткую пластину.
Расположение датчика зависит от марки авто. На разных моделях он устанавливается в разных местах, но особенности его работы обязывают крепить этот датчик именно на самом корпусе двигателя.
Принцип работы датчика детонации
В момент старта двигателя на пластине возникает напряжение. На его уровень влияет рабочая частота и амплитуда. Контроль системы зажигания напрямую зависит от данного параметра, сигнал идет на электронный блок управления.
Плюсы рабочего датчика
Когда датчик находится в исправном состоянии, он способен чётко фиксировать момент вибрации. Соответствующий сигнал передается на блок управление. Корректность данных залог того, что вибрация будет вовремя погашена, двигателю ничего не угрожает, он сможет долго прослужить.
Виды датчиков детонации
На сегодняшний день году выпускается два вида датчиков детонации:
- Резонансные (устаревшие модели).
- Широкополосные датчики (устанавливаются на современных авто).
Резонансный датчик детонации
Резонансные модели появились первыми и считаются устаревшими. На современных автомобилях они не устанавливаются по причине очень малого спектра улавливаемых колебаний. Резонансный элемент в момент изготовления настраивается на определённую звуковую частоту. Проблема заключается в том, что в разных машинах детонирование происходит на различных частотах. Конструктивно учитывается размер поршня, мощность двигателя и прочее.
Широкополосный датчик хорош тем, что работает в широком диапазоне, отслеживаются все звуки от 6 герц до 15 килогерц. Основным элементом в первом и втором случае выступает пьезоэлемент. На него положена ответственность преобразования механического воздействия в электрический ток. На деле механическое воздействие настолько мало, что порой его проблематично распознать. Для решения проблемы применяются утяжелители. Если детальнее рассматривать выводные контакты, они находятся вблизи пьезоэлемента и соединены для передачи напряжения.
Широкополосный датчик детонации
Датчик детонации Lada Priora
Детонация оказывает разрушающее влияние на силовую установку. Она способна постепенно вывести из строя цилиндропоршневую группу и приблизить необходимость капитального ремонта мотора.
Для борьбы с детонацией служит электронный блок управления. Он корректирует угол опережения зажигания и состав топливовоздушной смеси. Правильная работа ЭБУ возможна только при наличии информации о режиме работы двигателя. За определение появления неоптимального воспламенения рабочей смеси отвечает датчик детонации.
Расположение датчика детонации на Лада Приора
Для наилучшей чувствительности датчик располагается непосредственно на блоке цилиндров. Он прикручен к специальному выступу. ДД расположен около второго цилиндра. Связано это с тем, что в этом месте детонация проявляется больше всего.
Чтобы увидеть, где находится датчик детонации, необходимо заглянуть снизу авто, сняв нижнюю защиту мотора. ДД располагается со стороны радиатора, ниже ГБЦ. Посмотреть, где стоит датчик детонации, можно на фото, которое прилагается ниже.
Стоимость датчика
ДД обладает крайне низкой ремонтопригодностью, поэтому при его выходе из строя требуется замена на новый датчик. На автомобилях с моторами на 8 и 16 клапанов устанавливается датчик 21123855020, выпускаемый компанией Lada. Его цена составляет 180-400 рублей. При невозможности приобрести оригинал, следует купить любой из аналогов, из представленных в таблице ниже.
Таблица — Хорошие аналоги оригинального датчика детонации Лада Приора
| Decaro | 2112-3855020 | 360-490 |
| Дорожная Карта | 21123855020 | 260-380 |
| Самара 2112 | 3855020 | 200-250 |
| Fenox | SD10100O7 | 210-420 |
| ERA | 550489 | 300-340 |
Методы проверки датчика детонации
Если появились признаки неисправности датчика детонации, то он подлежит проверке. Для этого требуется подсоединить к его выводам мультиметр или вольтметр. Установить на приборе минимальный придел измерения. Следует учитывать, что нормализованный уровень сигнала ДД редко превышает 200 мВ. Небольшим металлическим предметом, например, болтом или плоскогубцами требуется легонько постучать по рабочей области измерителя. При постукивании измерительный прибор должен показать скачки напряжения. Если они отсутствуют, то ДД вышел из строя.
https://youtube.com/watch?v=cjxQwpvtGqk
С помощью мультиметра или вольтметра можно лишь косвенно определить неисправность датчика детонации. Более точная диагностика возможна на специальном стенде.
Требуемые инструменты
Таблица — Инструменты и материалы необходимые для замены датчика детонации
| Накидной ключ или головка | «на 10», «на 13″,»на 19» |
| Вороток | С трещоткой |
| Динамометрический ключ | Для контроля затяжки крепления датчика детонации |
| Ветошь и металлическая щетка | Для очистки загрязнений |
| Проникающая смазка | Для разъединения прикипевших резьбовых креплений защиты картера |
Работы следует проводить, имея доступ со стороны днища авто. Поэтому приступать к самостоятельной замене рекомендуется при наличии смотровой ямы или эстакады.
Самостоятельная замена датчика на Лада Приора
Для замены датчика детонации на Лада Приора рекомендуется придерживаться нижепредставленной пошаговой инструкции.
- Получить доступ к днищу авто, установив его над смотровой ямой или на эстакаде.
- Снять защиту картера.
- Нажать на фиксатор разъема ДД.
Отсоединить клеммную колодку.
Отвести колодку с проводами в сторону.
Открутить болт крепления датчика.
- Извлечь болт и снять датчик детонации.
- Установить новый датчик. Момент затяжки составляет 20-25 Нм.
- Подключить разъем.
- Установить защиту картера на место.
Датчик детонации на ваз 2114 признаки неисправности
Поломки контролирующего прибора проявляются различными способами:
- панель приборов сигнализирует индикатором «CheckEngine»;
- увеличился расход топлива;
- мотор быстро перегревается в прохладную погоду;
- автомобиль не может набрать обороты, теряет динамику;
- заметны сбои в работе одного – нескольких цилиндров (троит);
- диагностика бортового компьютера обнаруживает ошибки 325, 326; 327, 328;
Возможные причины:
- закончился двухлетний гарантированный период (пришла пора менять);
- нарушение цепей электрической проводки (обрыв, короткое замыкание, плохой контакт клеммы);
- ослабло крепление;
- слабый прогрев;
- обедненная топливо – воздушная смесь, проблемы форсунок, насоса, качества бензина.
Описание датчика детонации
Теперь расскажем о датчике детонации. Начнем с расположения и назначения контроллера.
Место расположения, назначение и устройство
ДД в «Четырке» представляет собой один из основных элементов, которые определяют правильную работу силового агрегата. Основным элементов конструкции датчика детонации является пьезовый механизм. В момент подачи нагрузки на датчик детонации устройство осуществляет выработку электрического импульса, который поступает на управляющий модуль. Блок определяет появление детонации в работе двигателя, в соответствии с чем производит изменение угла опережения зажигания.
Что касается места расположения, то в ВАЗ 2114 ДД находится на блоке цилиндров мотора, между цилиндрами под номерами 2 и 3. Если ваш автомобиль оборудован мотором на 8 клапанов, то вы сразу увидите контроллер, открыв капот. Что касается 16-клапанных ДВС, то в данном случае найти датчик будет труднее, так как обзор закрывает головка блока.
Возможные неисправности и способы их устранения
По каким признакам можно определить неполадки в работе детонационного контроллера:
- значительное падение мощности, что особенно проявляется при разгоне;
- на панели приборов появился значок Check;
- при резком нажатии на педаль газа может слышаться детонация — металлический стук, как говорят специалисты — стучат «пальчики»;
- в некоторых случаях возможен перегрев двигателя.
Выход из строя контроллера, как правило, обусловлен регулярным использованием низкокачественного горючего.
Инструкция по диагностике и замене контроллера
Процедура диагностики может быть осуществлена как с помощью тестера, так и с применением омметра. При использовании тестера сам прибор надо будет подсоединить к разъему для проверки и осуществить диагностику работоспособности. Если у вас есть только омметр, то вам надо будет произвести замер величины напряжения между контактами контроллера.
Как проверить работоспособность ДД:
- Сначала на вольтметре устанавливается измерительный предел в 200 мВ.
- Затем к контактам регулятора необходимо подсоединить щупы диагностирующего прибора.
- После этого попробуйте без особых усилий постучать по корпусу контроллера с помощью отвертки или другого подобного инструмента. При постукивании по корпусу значение напряжения на дисплее тестера должно увеличиться до 20-40 мВ, в данном случае все зависит от силы удара. Если в результате воздействия изменений нет, то нужно поменять ДД на новый (автор видео — Александр Дмитриев).
Для выполнения замены вам потребуется сделать следующее:
- Подготовьте стандартный слесарный инструмент — гаечные ключи и отвертки, также потребуется наждачная бумага или железная щетка. Заглушите силовой агрегат и отключите зажигание, а затем откройте капот.
- Затем вам надо будет найти ДД, нажать на фиксатор и отключить разъем с проводкой от регулятора детонации.
- Используя гаечный ключ соответствующего размера, нужно открутить гайку со шпилькой (если в вашем авто установлен двухконтактный ДД). Если на двигателе установлен контроллер резонансного типа, то нужно извлечь пьезовый элемент.
- После этого контакты на разъемах надо будет очистить при помощи наждачной бумаги или железной щетки — удалите все загрязнения и окисления. Если этого не сделать, то могут возникнуть проблемы в передаче сигнала — импульс будет не точный. Когда очистка будет завершена, вместо старого ДД установите новый.
Ошибка p0327
Общая расшифровка данной ошибки имеет название «низкий уровень сигнала от датчика детонации» (обычно значение сигнала составляет менее 0,5 В). В английском варианте звучит как: Knock Sensor 1 Circuit Low Input (Bank 1 or Single Sensor). При этом сам датчик может и работать, а в некоторых случаях отмечается, что лампочка Check Engine на приборной панели не активируется поскольку лампочка “чека” загорается только при возникновении постоянной неисправности через 2 драйв-цикла.
Условия формирования ошибки
На различных машинах условия формирования ошибки р0327 может отличаться, однако в большинстве случаев они имеют сходные параметры. Рассмотрим эту ситуацию на примере популярного отечественного автомобиля марки «Лада Приора». Так, код P0327 заносится в память ЭБУ, когда:
- значение оборотов коленчатого вала составляет более 1300 об/мин;
- температура охлаждающей жидкости более 60 градусов по Цельсию (прогретый двигатель);
- значение амплитуды сигнала от датчика детонации находится ниже порогового уровня;
- значение ошибки формируется на втором драйв-цикле, а не сразу.
В любом случае двигатель обязательно должен быть прогрет, поскольку детонирование топлива возможно лишь при высоких температурах.
Причины возникновения ошибки p0327
Причины возникновения указанной ошибки аналогичны описанным выше. В частности:
- плохое крепление/контакт ДД;
- короткое замыкание проводки на массу или неисправность в цепи управления/питания датчика детонации;
- неправильная установка ДД;
- выход датчика детонации топлива из строя;
- программный сбой электронного блока управления двигателем.
Соответственно, необходимо проверить указанное оборудование.
Как выполнить диагностику
Проверку наличия ошибки и поиск ее причины необходимо проводить по следующему алгоритму:
- Проверить ложное срабатывание путем обнуления ошибки. Если после воссоздания условий ее возникновения ошибка не появится, значит, это можно считать «глюком» электроники управления двигателем.
- Подключить к разъему адаптера диагностический прибор с соответствующим программным обеспечением. Запустить двигатель и прогреть его до рабочей температуры ДВС (если двигатель не прогрет). Педалью газа поднимите обороты двигателя выше 1300 об/мин. Если ошибка не появилась, то на этом можно закончить. Если появилась — продолжайте проверку далее.
- Проверить разъем датчика на наличие в нем грязи, мусора, моторного масла и так далее. При их наличии с помощью чистящих жидкостей, безопасных для пластмассового корпуса датчика, избавиться от загрязнений.

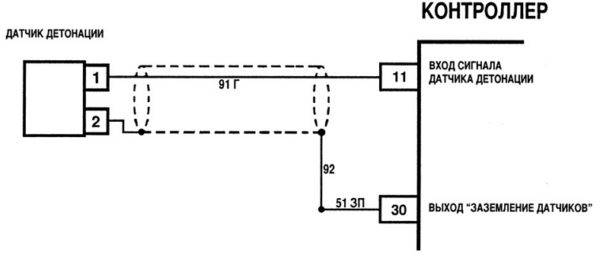

- Выключить зажигание и проверить целостность проводов между датчиком и ЭБУ. Для этого используется электронный мультиметр. Однако обрыв проводов кроме ошибки p0327 также обычно вызывает и указанные выше ошибки.
- Проверить датчик детонации. Для этого его нужно демонтировать и измерить его внутреннее сопротивление с помощью все того же электронного мультиметра, переведенного в режим измерения сопротивления (омметра). Его сопротивление должно составлять приблизительно 5 МОм. Если оно очень низкое, значит, датчик вышел из строя.
- Продолжить проверку датчика. Для этого на мультиметре включить режим измерения постоянного напряжения (DC) в пределах около 200 мВ. Подсоединить щупы мультиметра к выводам датчика. После этого с помощью гаечного ключа или отвертки постучать в непосредственной близости с местом крепления датчика. При этом значение выходного напряжения от него будет меняться. Через пару секунд значение станет постоянным. Если этого не произошло — датчик неисправен и требует замены. Однако данный метод проверки имеет один недостаток — иногда мультиметр не в состоянии уловить малейшие колебания напряжения и можно исправный датчик принять за неисправный.
Кроме этапов проверки касающихся непосредственно работы датчика убедитесь что возникновение ошибки не было вызвано посторонними звуками, такими как вибрация защиты картера, стучанием гидрокомпенсаторов или попросту датчик был плохо прикручен к блоку двигателя.
После устранения неисправности не забудьте стереть ошибку из памяти ЭБУ.
Замена Датчика Детонации Приора 16 Клапанов AUTOINTERLINE.RU
Главные признаки неисправности датчика детонации на ВАЗ- 2112 16 клапанов
Датчик детонации на 16-клапанном ВАЗ-2112 имеет те же предпосылки неисправности, что и некие авто ГАЗ, Тойота, Газель, Приора и Калина. меняем датчик детонации сами. Подробная статья о замене датчика температуры замена датчика ваз-2112 16 клапанов. 2. Замена датчика детонации. 16:23. Новая. Естественно, не каждый автомобилист сумеет найти, что это конкретно тот датчик, но можно разглядеть прямые и косвенные предпосылки неисправности.
На видео обзор основных неисправностей и диагностика широкополосного датчика детонации на ВАЗ-2112:
Признаки неисправности датчика детонации
Сопротивление, которое должно быть в датчику при исправном состоянии
Прежде чем рассмотреть причины необходимо посмотреть симптомы неисправности. Итак, разглядим, что все-таки может служить звоночками тому, что датчик детонации вышел из строя:
- Движок теряет мощность.
- Падает потенциал разгона.
- Расход топлива увеличился.
- Загорелся ЧЕК на панели приборов.
- Дымный выхлоп.
- Наличие детонации.
- Двигатель начал троить.
Конечно, немаловажной причиной выхода из строя датчика детонации является топливная смесь, а именно непосредственно само качество бензина. Чем ниже октановое число, тем ниже устойчивость к детонации. датчик фаз 2110, 2111, 2112 16кл
Где расположен датчик фаз. Ошибка р0340. Замена датчика положения распредвала на 16 клапанном моторе. Если топливо будет детонировать, оно не до конца прогорит в двигателе и можно будет услышать как стреляет глушитель
датчик фаз 2110, 2111, 2112 16кл. Где расположен датчик фаз. Ошибка р0340 . Замена датчика положения распредвала на 16 клапанном моторе. Если топливо будет детонировать, оно не до конца прогорит в двигателе и можно будет услышать как стреляет глушитель.
Замена датчика детонации на автомобиле Lada Priora.
Замена датчика ДЕТОНАЦИИ. Ошибка Р0325.
Счастливые будни владельца АвтоВАЗа: катаемся-ремонтируем, катаемся-ремонтируем. Замена датчика детонации на ваз-2112 16 клапанов: фото и. Признаки неисправности датчика детонации ваз-2112 16 клапанов. Меняем датчик детонации.
Диагностика датчика детонации
Проверка датчика происходит мультиметром. Замена клапанов на приоре 16 клапанов. В данном случае по датчику «стучат» отвёрткой
Для диагностики датчика детонации его демонтируют с двигателя и подключают к нему вольтметр с пределом измерений до 200 мВ.
Далее датчиком «стучат» по жёсткой поверхности, и смотрят на показания вольтметра. При простукивании показания должны меняться. Если они не меняются, это значит что датчик не рабочий. Если меняются, то показания датчика меняются, но верные ли они — это под вопросом!
Сигнал ЭБУ о неисправности
Выход из строя датчика сразу будет понятен по характерному стуку. Многие автомобилисты просто сбрасывают «клемму минус», чтобы обнулить показания электронного блока управления, но стоит разбираться в самых причинах появления эффект и устранять их. Замена ремня ГРМ. Приора 16 клапанов. Рассмотрим, коды ошибок ЭБУ, которые сигнализируют о выходе из строя датчика детонации:
код-0325 намекает на проблемы в сети. Замена датчика фаз ваз 2112 16 клапанов Замена ремня ГРМ: приора 16 клапанов. Например, обрыв проводки либо закисление штекерных контактов. В этом случае прозваниваем электрическую цепь подключения датчика, чистим электрические контакты;
Ошибка 0325 на экране БК ШТАТ (Обрыв цепи датчика детонации)
Вид датчика детонации
Выводы
Определить неисправность датчика детонации ВАЗ-2112 16 клапанов достаточно легко. Первым признаком станет наличие ошибок в электронном блоке управления двигателем и загорания на панели приборов «Check Engine». Далее, простая проверка мультиметром покажет, на самом ли деле вышло из строя именно это изделие или нет. Если датчик неисправен, его необходимо заменить.
Источник
Влияние детонации на систему
Детонированная смесь придает ускорение распространяющемуся пламени, одномоментно разгоняя до скорости 2500 м/сек. Это несравненно больше скорости пламени тактового сжигания, величина которой не превышает 30 м/сек.
Первым принимает удар волны на себя стенки камеры цилиндра. Однако они не в силах нейтрализовать всю мощь волны, энергия которого выходит за пределы блока цилиндров, оставляя за собой разрушительный след. Близлежащие элементы конструкции постепенно гасят эту энергию, принимая на себя, все более ослабевающую, взрывную волну.
В двигателе слышатся стуки, шумы и возрастание температуры. Он подвергается, многократно повторяющейся, ударной деформации и перегреву. Страдают и расположенные в непосредственной близости, узлы и детали, расшатывается их конструкция, покрываются слоем нагара, что в конечном итоге приводит к ускорению износа.
Проверка работоспособности датчика
Не стоит торопиться выбрасывать старый датчик — для начала следует проверить его на работоспособность. Нередко проблема кроется в неисправности электропроводки, и в этом случае замена датчика не поможет. Чтобы проверить детонационный датчик, следует подключить его к мультиметру, настроив последний на проверку постоянного тока. При ударах по датчику мультиметр должен показывать напряжение порядка 15–30 мВ. Чем интенсивней по нему ударять, тем большее напряжение он должен вырабатывать. Если же при ударах по датчику мультиметр ничего не показал, тогда однозначно требуется его замена.
Заметив даже незначительное проявление неисправности датчика, необходимо провести диагностику автомобиля. Но часто при возникновении единичной ошибки значок неисправности на приборной панели постоянно горит, хотя прочие признаки неисправности датчика отсутствуют — в этом случае достаточно выполнить сброс ошибок компьютера.
БЕСПЛАТНО ответим на Ваши вопросы По лишению прав, ДТП, страховом возмещении, выезде на встречную полосу и пр. Ежедневно с 9.00 до 21.00
Москва и МО
С-Петербург и ЛО
Бесплатный звонок по России 8-800-350-23-69 доб.418
Как проверить датчик детонации Ваз 2114
Прежде чем заменять датчик детонации новым изделием, существует несколько рекомендаций по проверке его работоспособности, а также выявления причин некорректной работы устройства. Если на 8 клапанных двигателях доступ к изделию достаточно свободный, то на шестнадцати клапанных моторах, вам придется немного сложнее. Чтобы проверить работоспособность самого датчика, можно прибегнуть к двум доступным способам:
- проверка мультиметром;
- тестирование работы без снятия.
Как проверить датчик детонации Ваз 2114 мультометром
Для проверки датчика детонации Ваз 2114 мультометром выполните следующие действия:
- Выполняем демонтаж датчика (о том, как это сделать, написано в следующем разделе статьи);
- Замыкаем щупы мультиметра на контактах ДД (если он двухконтактный), если одноконтактный – первый щуп на провод, второй – на корпус устройства;
- Переводим тестер в режим вольтметра и устанавливаем верхний предел измерения в 200 мВольт;
- Постукиваем отверткой (или любым металлическим предметом) по корпусу датчика;
- Если устройство исправно, мультиметр будет показывать скачки напряжения, величина которых должна быть прямо пропорциональной силе удара (это говорит о том, что устройство сохраняет способность к преобразованию механической энергии в переменный ток). Если показания мультиметра не изменяются – ДД не работает.
Если вы узнали, что само устройство исправно, но при этом на бортовом компьютере высвечиваются ошибки ДД либо автомобиль работает не так как нужно, проблема, скорее всего, в окислившихся контактах датчика. Обработайте их ВД-40 либо аналогичным растворителем, установите ДД на место и проверьте результат. Если не помогло – датчик детонации на замену.
Как проверить датчик Ваз 2114 детонации без снятия
Второй метод — без снятия датчика детонации на Ваз 2114, заключается в следующем. Вначале вы должны завести двигатель автомобиля и поддерживать его обороты в пределах от полутора тысяч до двух тысяч.
Параллельно необходимо найти датчик и свободно дотянутся до него. После чего, возьмите удобный металлический инструмент или приспособление, постучите по детали несколько раз с нарастающим усилием (главное не переусердствовать). Если устройство исправное, обороты двигателя при простукивании должны подняться (вспоминаем принцип и работы и корректировку со стороны ЭБУ). Если после постукиваний никакой реакции не происходит, следует демонтировать датчик и проверить его досконально тем же мультиметром.
В любом случае, рекомендуется произвести визуальный осмотр самого изделия и обратить внимание на следующие особенности:
- плотность крепления и соединения датчика;
- степень коррозии и загрязнения на корпусе устройства;
- контактное соединение (со временем оно может окислиться и частично или полностью потерять проводимость).
