Проверка компрессии двигателя без компрессометра

Содержание

1 Что влияет на компрессию дизельного двигателя? 2 Рассмотрим основные элементы,имеющие важное значение для компрессии дизельного двигателя. 2.1проверка

Проверка компрессии, представляет собой наиболее точную и продуктивную проверку состояния цилиндро — поршневой системы, головы блока цилиндров, а также прокладки ГБЦ и распределителя

Для проведения диагностики используют специальный измерительный прибор — компрессометр. Также нередко применяется прибор под названием компрессограф. Основное отличие второго, в возможности фиксировать результаты проверки на носителе и дальнейшем отражении полученных показателей

2.2 ЦПГ. 3 Каким образом осуществляется проверка?

Проверка компрессии, представляет собой наиболее точную и продуктивную проверку состояния цилиндро — поршневой системы, головы блока цилиндров, а также прокладки ГБЦ и распределителя. Для проведения диагностики используют специальный измерительный прибор — компрессометр. Также нередко применяется прибор под названием компрессограф. Основное отличие второго, в возможности фиксировать результаты проверки на носителе и дальнейшем отражении полученных показателей.

На первый взгляд, проверка компрессии может показаться простой процедурой, не требующей серьезного опыта и глубоких знаний. Как правило, к проверке относятся как к определению работоспособности или гибели двигателя автомобиля. На практике, процедура не является такой простой, как может показаться. Процедура имеет ряд закономерностей и определённых правил, только при соблюдении, который можно правдоподобно определить состояние двигателя.

Помимо общих правил для проверки дизельного и бензинового двигателя, диагностика дизеля несет в себе ряд существенных отличий. Некоторые детали практически ничего не рассказывают о работе бензинового мотора, в то время как неплохо раскрывают состояние дизеля. Некоторые автолюбители, столкнувшиеся с проверкой компрессии в бензиновом движке, забывают о значимых деталях при дальнейшей диагностике дизеля. Но к сожалению, проверка без учёта особенностей дизельного мотора не принесёт желаемых результатов.

Поэтому перед тем как начать проверку компрессии дизельного двигателя, необходимо разобраться с самыми основными моментами диагностики. Как известно опытному автолюбителю, отношение величины камеры сгорания при положении поршня в максимально верхней точке к голове когда поршень внизу — определяет степень сжатия. Эта величина определяется индивидуально, исходя от определённых особенностей конкретного двигателя. Во время эксплуатации автомобиля эта величина остаётся неизменной, кроме случаев увеличения толщины прокладки гидравлического блока цилиндров.

Компрессометр

Для дизельного двигателя, данная величина находится в пределах от шестнадцати до двадцати пяти. Если, рассмотреть современные дизельные двигателя японских производителей, то интервал несколько сужается. В данном случае величина находится в пределе от девятнадцати до двадцати трёх.

Как правило, автомобильные механики и владельцы транспортных средств не обращают на определенные параметры особого внимания, разве что сравнив их с параметрами бензинового мотора. Во время диагностики автомобиля, наиболее важным параметром является компрессия. В отличие от предыдущего параметра, компрессия дизельного движка является более значимым показателем, в немалой степени характеризующим работу движка . Проверка компрессии, поможет выявить давление, при функционировании рабочих элементов мотора зажиганием и выключенном источнике питания.

Данная величина представляет собой важнейшую характеристику, определяющую общий износ и функциональность мотора. При этом показатели компрессии всегда превышают показатели сжатия.

Как и чем измерить

Измеряют компрессию специальным прибором – компрессометром. Он представляет собой манометр со шлангом, на конце которого находится штуцер, либо металлический с резьбой под свечное отверстие, либо же резиновый в виде конуса.

Процесс измерения компрессии при помощи компрессометра заключается в помещении штуцера в свечное отверстие и прокручивании коленвала стартером до достижения максимального давления.

Компрессию в цилиндре также можно не измерить, а проверить и сравнить с другими цилиндрами.

Для этого выкручивают все свечи кроме одной, и вручную (ключом за гайку крепления шкива генератора) проворачивают коленвал до достижения поршнем верхней мертвой точки.

Потом таким же образом проверяют второй цилиндр, третий и четвертый, и сравнивают приложенные усилия. Конечно, такой способ не сравнится с измерением при помощи компрессометра, однако может помочь понять, в каком из цилиндров возникла проблема.

Какой должна быть компрессия в автомобилях ВАЗ

Средний показатель компрессии для нефорсированных двигателей ВАЗ составляет 8-9 атмосфер, для форсированных, с уменьшенной камерой сгорания – 11-13 атмосфер.

Для того, чтобы точно определить нормативный показатель компрессии, воспользуйтесь таблицей, в которой указана степень сжатия в цилиндрах восьми- и шестнадцатиклапанных двигателей ВАЗ.

Количество клапанов	16	16	8
Объем двигателя, л	1,5	1,6	1,5	1,6
Диаметр цилиндра/ход поршня, мм	82/71	82/75,6	82/71	82/75,6
Степень сжатия	10,5	10,3	9,9	9,6

Причины снижения

Главной причиной снижения становится трение деталей, защитная пленка из масла противостоит этому явлению. Однако, постепенный износ неизбежен. Постепенно цилиндр стачивается поршневыми кольцами и вырастает зазор.

При сжатии смеси через зазор происходит утечка воздушно-топливной смеси в картер. Мощность двигателя ваз 2107, как и любого другого, падает, так как теряется часть смеси, а значит и часть энергии.

Это происходит по причине естественного износа деталей, есть и другие причины, вызывающие её снижение:

• Прогорание поршней
• Деформация клапанов, прогорание их или сильный нагар
• Трещины стенок цилиндров
• Залегание колец на поршнях, из-за сильного нагара
• Забитый воздушный фильтр
• Разрушения прокладки под головкой мотора

Ощутимое падение компрессии вызывает такие неприятности:

• Трудный запуск двигателя
• Провалы в работе в любом режиме работы мотора
• Громкие удары и хлопки, которые легко различимы
• Мотор «троит»
• Повышается расход горючего
• Возникает дым из выхлопного коллектора

Причины снижения компрессии двигателя

Факторов, которые влияют на снижения компрессии двигателя очень много. Рассмотрим основные из них.

Количество воздуха в цилиндрах.

Высокий показатель компрессии прямо пропорционален количеству воздуха поступающего в цилиндр двигателя, снижение объема воздуха, соответственно, приводит к снижению давления в цилиндрах при достижении ими ВМТ (верхней мертвой точки).

Причины снижения объема воздуха в цилиндрах:

1. Изменение положения дроссельной заслонки;
2. Забит воздушный фильтр.

Установка фаз газораспределения.

Ошибки в выставлении фаз газораспределения могут привести к изменению времени закрытия и открытия выпускных клапанов, что приводит к сдвигу в ту или иную сторону момента достижения максимального давления в цилиндре, соответственно компрессия уже будет другая.

Такие ошибки, как правило, являются следствием не правильной установки ремня привода распредвала, поэтому доверяйте эту работу спецам.

Зазоры в приводе клапанов.

Не правильная регулировка зазоров приводов клапанов в любых случаях приводит к уменьшению компрессии двигателя, поэтому не забывайте проводить такие регулировки, в среднем, через 10 – 20 тыс. км пробега.

Температура двигателя.

Чем лучше прогрет двигатель, тем выше давление воздуха в цилиндрах, так как горячий воздух расширяется и имеет больший объем. Когда двигатель охлаждается, соответственно, охлажденный воздух сжимается, и компрессия уменьшается.

Утечки воздуха.

Сжатый воздух стремится покинуть цилиндр, и это естественно. Соответственно утечка воздуха возможно через все, что не герметично закрыто.

Рассмотрим ситуацию потери компрессии из-за утечки воздуха.

Для того, чтобы выявить причину необходимо сделать следующее:

1. Выставить цилиндр немного не доходя до ВМТ;
2. Поставьте машину на ручники и включите либо 4, либо 5 передачи;
3. Откройте масло заливную горловину;
4. Направьте в цилиндр струю сжатого воздуха давлением не менее 2, но не более 3 атмосфер. Для этого можно воспользоваться либо компрессором, либо накаченной автомобильной камерой.

На что следует обратить внимание:

1. Шипение и выход воздуха через свечное отверстие находящееся рядом, что свидетельствует про «пробитие» прокладки блока цилиндров;
2. Не плотно закрыт впускной клапан, если наблюдается выпуск с шипением воздуха из карбюратора;
3. Выход потока воздуха из маслоналивной горловины означает, что дела плохи. Это значит, что, либо прогорел поршень, либо в нем образовалась трещина;
4. Если воздух выходит через выхлопную трубу, смотрите выпускной клапан, скорее всего он прогорел.

Так же минимизация утечки воздуха достигается, когда:

1. Цилиндр полностью круглый, без царапин на его поверхности;
2. Идеально притерты клапана, и они надежно прилегают к седлам;
3. Замки колец поршня имеют минимальные зазоры;
4. Поршневые кольца герметично прилегают к гильзам цилиндров и плотно лежат в своих канавках.

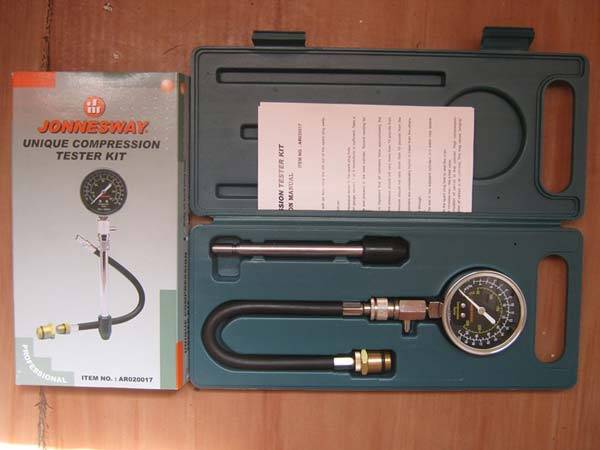

Приборы для замера компрессии

Чтобы проверить значение компрессии в цилиндрах нам потребуется компрессометр. Это прибор, состоящий из нескольких частей. К ним относится:

• специальный манометр. Лучше брать деталь со шкалой, размеченной от 0 до 35-ти Бар. Этот параметр может измеряться в атмосферах, кгс/см кв. или МПа, но общепринятой единицей измерения является именно Бар, равный 0,99 атмосфер;
• гибкий шланг, который вкручивается непосредственно в манометр. Снабжен клапаном для стравливания давления. Это поможет осуществить замер компрессии, как на бензиновых, так и на дизельных ДВС;
• одна или несколько насадок, которые вкручиваются в мотор на место свечей зажигания;

При выборе товара на рынке, желательно не покупать самые дешевые измерители. Как правило, их долговечность невелика. Но если вы не автомеханик, и не планируете часто использовать прибор, приобретать профессиональный комплект тоже бессмысленно

Следует остановить внимание на моделях среднего ценового сегмента. Цена таких приборов составляет 750-1100 рублей.

Марка прибора	Минимальная стоимость, руб.
ЗМЗ-406	510
Измерит	625
Автодело	670
Друг ПРО	750
Друг	1100
ТопливаМерПро ВАЗ, ГАЗ ТопАвто	1290
JTC	3135

Анализируем полученные результаты

Анализ полученных результатов сводится к сравнению показаний манометра во всех цилиндрах

Стоит обратить внимание на тот цилиндр у которого уровень давления отличается от показаниях давления в других цилиндрах, он может быть, как меньше, так и больше

Если разница в показаниях не превышает одной атмосферы, то грешить на ЦПГ не стоит. Возвращайтесь к диагностики системы зажигания автомобиля, проверьте свечу. А так же проверьте подачу топлива в цилиндры.

Показания в более чем одну атмосферу так же свойственны автомобилям с пробегом более 50 тыс. км.

Причиной отличительно большего давления в цилиндре может быть наличие большого количества масла в нем, причину попадания которого нужно выяснять отдельно. Выверните свечу зажигания и посмотрите, если она в масле, то это наш случай.

Какая должна быть компрессия

Для выявления момента предельного износа деталей двигателя, нужно знать допустимые значения давления. Оно связано со степенью сжатия прямо пропорционально – чем больше, тем выше давление.

Сегодня можно встретить в эксплуатации 3 типа двигателей с отличающимися характеристиками:

1. Старые моторы с небольшой степенью сжатия – до 8,5.
2. Бензиновые современные двигатели, в которых топливовоздушная смесь уменьшается в объеме до 9-11 раз.
3. Дизельные моторы, способные сжать топливную смесь от 16 до 24 раз.

Камера сгорания двигателя, работающего на дизельном топливе, характерна небольшим объемом. Поэтому мотору не требуется электрическая искра, достаточно сильного сжатия.

На величину компрессии влияют разные факторы:

• герметичность посадки клапанов;
• трещины в посадочных местах клапанов;
• наличие смазки в цилиндрах;
• износ колец;
• износ деталей цилиндропоршневой группы.

Норма и минимум

Путем испытаний получены данные оптимального давления в цилиндрах для разных типов моторов. Когда двигатель достиг рабочей температуры, аккумулятор полностью заряжен, то компрессия должна быть:

1. На старых моторах, оснащенных карбюраторами, наименьшее значение – 1 мегапаскаль. В старых единицах – 10 бар. Если двигатель новый, то давление может достигать 13 бар.
2. Оптимальное давление в бензиновом моторе – 1,5 мегапаскалей. Минимальный уровень – 1,1 МПа.
3. Для дизеля нормальное значение – 2,4-3 МПа.

Если точнее определить указанный коэффициент, то для 4-тактных бензиновых моторов он находится в пределах 1,2-1,3, для дизеля – 1,7-2.

Признаки плохой компрессии

Выявление нижнего предела компрессии свидетельствует о повышенном износе двигателя. Между кольцами поршня и цилиндром происходит трение, которое увеличивает зазор между деталями. По этой причине компрессия снижается.

По следующим признакам можно определить, что компрессия недостаточна:

1. Из сапуна выходит много дыма. Это клапан, который служит для отвода картерных газов инжекторных и карбюраторных моторов.
2. Снижение мощности силового агрегата, особенно заметное на небольших двигателях.
3. Из выхлопной трубы выходит много дыма, так как моторное масло сгорает в большом объеме.
4. Большой расход масла из-за износа маслосъемных колец и колпачков.

Если замечен хотя бы один из указанных признаков, то есть повод провести полную диагностику двигателя. Это позволит вовремя принять меры по восстановлению его работоспособности.

Если рассматривать причины снижения компрессии, то можно выделить основные:

1. Эксплуатация автомобиля на непрогретом моторе, поломка термостата.
2. Перегрев силового агрегата.
3. Применение смазки низкого качества.
4. Несвоевременно проводится техобслуживание и замена масла.
5. Выработан срок службы двигателя.

Если прогорела прокладка головки, повреждены клапаны, то замена смазки не поможет. В этих случаях потребуется ремонт двигателя с заменой деталей поршневой группы и других элементов.

Допустимая разница компрессии в цилиндрах

Если измеренная компрессия отличается в цилиндрах, то это усложняет дело. Двигатель придется разбирать и проводить капитальный ремонт. Потребуется не только замена колец, клапанов и уплотнительных колпачков.

Компрессия меньше минимального значения в одном цилиндре означает, что есть дефекты в поршне или цилиндре. При этом обычно меняют все элементы цилиндропоршневой группы, иначе разница в компрессии останется, и проблема не уйдет.

Нормальной величиной считается давление 10-12 бар, в зависимости от модели автомобиля и двигателя. Но также установлена допустимая разница компрессии в разных цилиндрах. Например, во 2 и 3 цилиндрах эта величина может быть ниже на 0,5 бар, что вполне допустимо. Она зависит от нагрузки на поршни – где больше, там износ выше.

Совет!
Если давление в разных цилиндрах отличается намного, например, на 3 или 4 атмосферы, то это ненормально. Мотор при этом будет работать с перебоями. Такое может произойти сразу в нескольких цилиндрах, что приближает проведение капитального ремонта.

Оборудование для самостоятельного измерения: компрессометр и АГЦ

Чтобы самому померить компрессию, наиболее часто используется простой компрессометр. Стоит добавить, что замер таким способом малоинформативен, но общую картину состояния ЦПГ способен прояснить. Также диагностика цилиндропоршневой группы осуществляется при помощи специального оборудования, которое имеется на СТО.

Основной рекомендацией при выборе компрессометра является наличие резьбового наконечника. Такой наконечник позволяет вкрутить компрессометр в свечное отверстие. Если компрессометр не имеет такого наконечника, тогда точность замеров снижается. Желательно также иметь компрессометр с клапаном фиксации давления в самой головке, которая закручивается в свечное отверстие. Устройства с клапаном, расположенным под манометром, менее точны и имеют свойство занижать итоговые показания.

Если владельцу бензинового авто достаточно выкрутить свечи зажигания, то замер компрессии на дизельном автомобиле потребует снятия форсунок или свечей накаливания. Для этого понадобится опыт и дополнительные инструменты. Компрессометр для дизеля должен иметь специальный переходник. Переходник необходим для того, чтобы  надежно закрепить наконечник в отверстии для форсунок или свечей накала.

Для оценки состояния ЦПГ и других элементов ДВС можно также использовать специальный прибор, который получил название анализатор герметичности цилиндров (АГЦ). Способ измерения аналогичен работе с компрессометром, но устройство фиксирует не показатель давления сжатия в цилиндре, а параметры вакуума.

При помощи данного устройства определяется наличие утечки через камеру сгорания, эффективность прилегания клапанов, выявляется прогар днища поршня, производится оценка состояния и степень износа гильзы. Также АГЦ позволяет оценить состояние поршневых колец, обнаружить закоксовку или залегание колец без разборки двигателя.

Как правильно проверить компрессию в двигателе

Перед проверкой компрессии нужно полностью зарядить аккумулятор и убедиться в исправности стартера. В противном случае измерение будет неточным, а показания заниженные. В результате ошибки вы можете начать делать ремонт мотора, хотя нужно искать другие причины.

Мастера пользуются разными способами диагностики:

• на холодном двигателе;
• на прогретом моторе;
• с закрытым или открытым дросселем.

Самые точные данные дает диагностика на прогретом двигателе, которая проводится в следующем порядке:

1. Запустите двигатель и прогрейте его до температуры 70 градусов.
2. На дизельном моторе выверните форсунки, на бензиновом – снимите провода высокого напряжения и выкрутите свечи.
3. Отсоедините штекер проводов от форсунок или отключите бензиновый насос, сняв соответствующий предохранитель.
4. Установите насадку компрессометра на 1 цилиндр.
5. Нажмите педаль газа для открытия дросселя.
6. Прокрутите мотор стартером на 5-10 оборотов.
7. Запишите показания компрессии и повторите процедуру на других цилиндрах.

Подача топлива на дизельном силовом агрегате с механическим топливным насосом отключается рычагом отсечки.

По итогам испытаний можно сделать выводы:

1. Если в разных цилиндрах показания отличаются до 1 бара и близки к рекомендуемым, то элементы цилиндропоршневой группы в порядке.
2. Если данные занижены и соответствуют минимальному значению, то двигатель изношен. При этом его можно эксплуатировать, заливая больше масла, но скоро придется делать ремонт.
3. Когда компрессия в одном цилиндре меньше на 2-3 атмосферы, по сравнению с другими, нужно уточнить данные. Для повторного контроля залейте 5 г моторного масла в свечное отверстие. Если давление возросло, то поршневая группа изношена или есть поломки деталей, так как масло создало дополнительную герметичность. Если показания не изменились, значит прогорел клапан.

В случае низкого давления (меньше оптимального), то требуется капитальный ремонт. При этом проверять компрессию с заливкой масла нет смысла, так как мотор в любом случае подлежит разборке.

Как проверить компрессию без компрессометра

Без прибора замерить компрессию не получится. Поскольку само слово «измерение», подразумевает использование измерительного прибора. Так что измерить компрессию в двигателе без компрессометра невозможно. Но если нужно проверить, определить есть ли она вообще (например после обрыва ремня ГРМ или долгого простоя авто и т.д.), то есть, несколько самых простых способов как проверить компрессию без компрессометра. Признаком плохой компрессии является нетипичное поведения авто, когда, например, на низких оборотах он работает вяло и неустойчиво, а на высоких «просыпается», при этом их выхлопной сизый дым, а если посмотреть на свечи, то они окажутся в масле. При снижении компрессии растет давление картерных газов, система вентиляции быстрее загрязняется и как результат рост токсичности CO, загрязнения камеры сгорания.

Самая элементарная проверка компрессии двигателя без приборов — на слух. Так, как обычно, если в цилиндрах двигателя компрессия есть, то вращая стартером можно услышать, как мотор отрабатывает каждый такт сжатия с характерным звуком. Причем в большинстве случаев двигатель может немного покачиваться. Когда же компрессия отсутствует, то ни четких тактов не услышится, ни подрагивания не будет. Такое поведение зачастую свидетельствует об обрыве ремешка ГРМ.

Видео как проверить компрессию двигателя без приборов

Заткнув пробкой подходящего диаметра (резиновой, корковой пластиковой или плотной тряпкой) свечной колодец, вывернув предварительно свечу какого-то из цилиндров, можно проверить, если хоть какая-то компрессия. Ведь если она там будет, то пробка будет вылетать с характерным хлопком. Если компрессия отсутствует, то останется где была.

Прилагаемым усилим при проворачивании КВ. Такой метод проверки компрессии не имеет вообще никакой точности, но, тем не менее, в народе иногда пользуются и им. Нужно вывернуть все свечи, кроме первого цилиндра и от руки, за болт шкива коленвала, проворачивается пока не закончится такт сжатия (определяется по меткам ГРМ). Далее повторяем эту же процедуру со всеми остальными цилиндрами, приблизительно запоминая прилагаемое усилие. Поскольку замеры довольно условные, поэтому предпочтительней воспользоваться компрессометром. Такой прибор должен быть в наличии у каждого автовладельца, ведь его цена на столько велика чтобы не покупать, а его помощь может понадобится в любой момент. Необходимое значение компрессии для своего автомобиля вы можете узнать из руководства по обслуживанию или хотя бы узнать степень сжатия двигателя вашего авто, тогда компрессию можно вычислить по формуле: степень сжатия * K (где К=1,3 для бензиновых и 1,3-1,7 для дизельных ДВС).

По состоянию выхлопа или состоянию свечей зажигания, может определить компрессию без прибора только опытный моторист, и то так же само, — относительно.

Такой метод актуален для автомобилей с изношенным мотором, когда участилась доливка, а из глушителя появился появляться бело-голубой дымок со специфическим запахом. Это будет говорить о том, что масло в камеры сгорания начало поступать несколькими путями. Грамотный моторист по выхлопу и по состоянию свечей, а также проанализировав акустические шумы (для прослушивания шумов понадобится приспособление, которое представляет собой медицинский стетоскоп с механическим датчиком), точно определит из-за чего такой дым и расход масла.

Основных виновников наличия масла два, это — масло отражательные колпачки клапанов или цилиндропоршневая группа (кольца, поршни, цилиндры), что и говорит об отклонениях в компрессии.

Когда износились сальники, зачастую появляются масляные кольца вокруг свечей и выхлопной, тогда и замер компрессии можно и не делать. А вот если после прогрева ДВС продолжается характерное дымление или его интенсивность усиливается – можно делать вывод об износе двигателя. И чтобы определить из-за чего именно компрессия пропала нужно произвести несколько не сложных тестов.

Тесты проверки пропавшей компрессии

Чтобы получить точный ответ, требуется применение всех перечисленных методов с сопоставлением полученных результатов.

Для определения изношенности колец достаточно прыснуть, со шприца, в цилиндр буквально грамм 10 масла, и повторить проверку. Если компрессия увеличилась, то устали кольца, либо другие детали цилиндропоршневой группы. В случае неизменности показателей – происходит утечка воздуха через прокладку или клапана, а в редких случаях из-за трещины в ГБЦ. А если давление изменилось буквально на 1-2 бара, время бить тревогу, — это симптом прогара поршня.

Равномерное снижение компрессии по цилиндрам указывает на обычный износ двигателя и не являются показателем к строчному капремонту.
