Автокондиционер: принцип работы и неисправности автокондиционера

Как разобрать компрессор кондиционера

Демонтаж компрессора на разных марках машин проходит в ином порядке. Но когда деталь уже на верстаке, переборку делайте по такой схеме:

1. Очистите узел от грязи.
2. Отсоедините провода электромуфты.
3. Открутив центральную гайку, снимите приводной шкив (нужен удерживающий спецключ).
4. Снимите диск сцепления (примените универсальный съемник).
5. Удалите стопорное кольцо, удерживающее подшипник шкива.
6. Трехпалым съемником стяните шкив с подшипником с компрессора.
7. Удалите стопорное кольцо, которым удерживается электромагнит муфты.
8. Снимите электромагнит.
9. Перед вами сам компрессор. Открутите болты передней крышки – она отойдет от корпуса.
10. Извлеките крышку с валом, выньте опорный подшипник и его нижнюю обойму.
11. Извлеките поршневую группу, опорный подшипник и седло.
12. Снимите пружину и шпонку.
13. Переверните деталь, открутите крепежи задней крышки компрессора.
14. Обнаруженную прокладку выкиньте: ее нужно будет заменить.
15. Снимите клапанный диск и уплотнитель под ним.

Как разобрать компрессор кондиционера

Теперь вам осталось разобрать крышку с валом. Вытаскивайте по порядку: пылезащитное и стопорное кольца, шпонку, вал с подшипником

Теперь важно не потерять детали

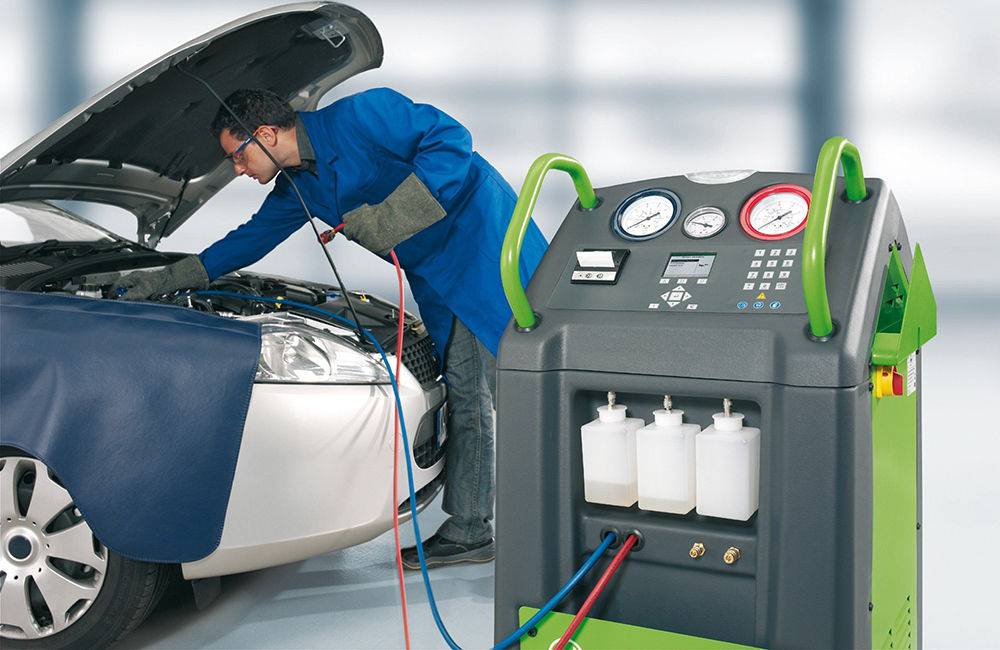

Алгоритм заправки автокондиционера фреоном

Для выполнения этой операции необходимо подготовить следующие инструменты, приборы и расходные материалы:

• шланги;
• манометр;
• заправленный фреоном баллон;
• переходник.

Первое, что необходимо сделать – найти в моторном отсеке магистраль, по которой циркулирует хладагент. Затем нужно отыскать отверстие для заправки фреона и зачистить его посредством использования специального колпачка. Место вокруг отверстия также нужно тщательно прочистить и постараться после снятия колпачка как можно быстрее надеть заправочный шланг.

Выполнить заправку самостоятельно не получится, поэтому пригласите помощника, который запустит силовой агрегат и будет поддерживать его работу на холостых оборотах при показаниях тахометра в районе 1500 об/минуту. После этого ему нужно включить кондиционер, выставив регулятор на максимальный уровень охлаждения. В это время вам необходимо приготовить баллон с фреоном к заправке: перевернуть, открыть кран, открыть на шланге вентиль низкого давления и подключить ёмкость с хладагентом к магистрали. Все эти операции следует осуществлять при уже включённой системе кондиционирования с максимальной быстротой.

Пока происходит заливка фреона в магистраль, вам нужно будет контролировать этот процесс, следя за шкалой манометра. Для разных моделей автокондиционеров уровень номинального значения давления разный, изучите этот момент до начала заправки. Если нужной цифры не нашли – ориентируйтесь на показатель 285 кПа. При этом нужно следить, чтобы в хладагент не попал воздух – в окошке на ресивере в этом случае будут видны пузырьки. Всё это время двигатель должен работать на холостых оборотах. Заканчивать заправку следует, когда температура воздуха, поступающего в салон из кондиционера, опустится до 6 – 8 градусов. Для этого нужно перекрыть вентиль и вынуть баллон из заправочного отверстия.

Весь процесс можно и нужно изучить, просмотрев несколько разных видеороликов, которые доморощенные специалисты выкладывают в YouTube.

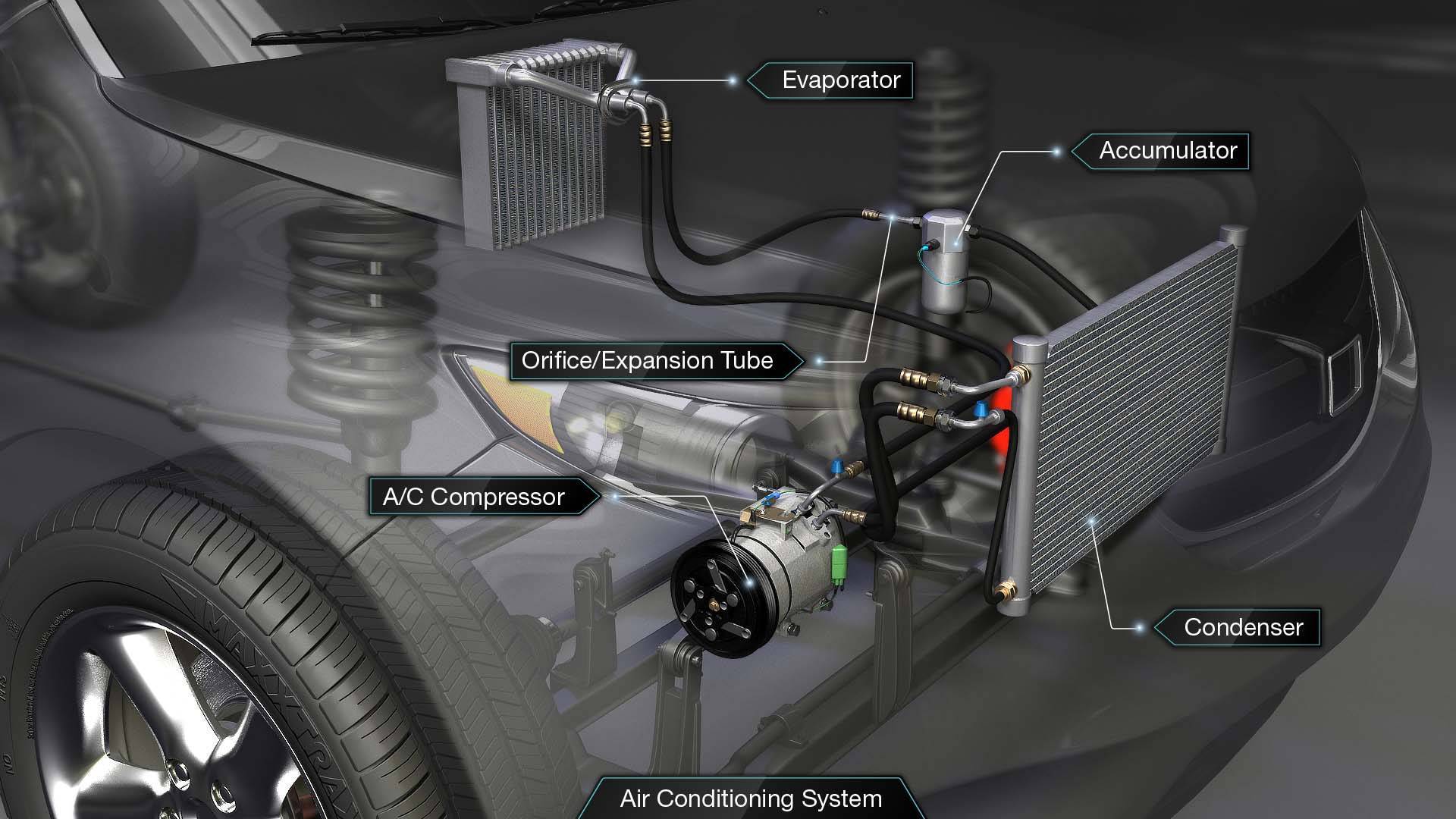

Устройство автомобильного кондиционера

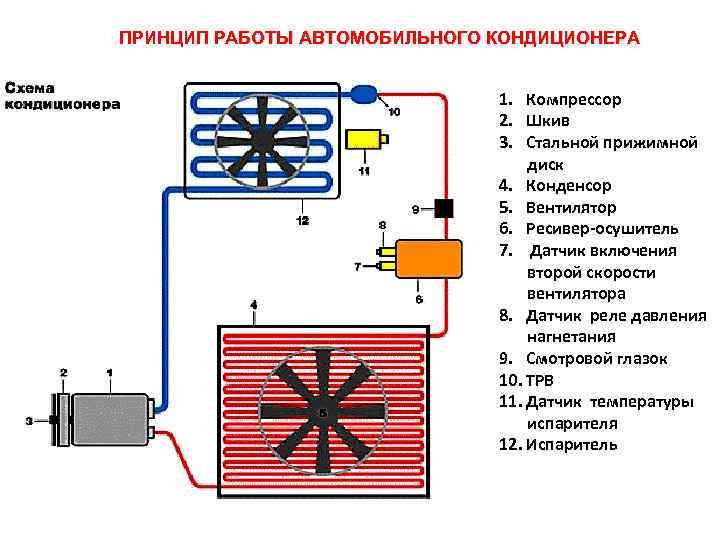

Любой автомобильный кондиционер состоит из пяти основных узлов:

1. Компрессор. Может быть поршневым, лопастными или любым другим.
2. Конденсатор, чаще всего расположенный в передней части двигательного отсека за радиаторной решеткой.
3. Расширительный клапан, который регулирует подачу хладагента в испаритель.
4. Испаритель, расположенный в салоне.
5. Расширительная емкость с осушителем, через которую хладагент проходит на пути к испарителю.

Все элементы соединены между собой трубками и гибкими шлангами, по которым хладагент циркулирует в жидком и газообразном состоянии. Хладагент это особая смесь из веществ с подходящими физическими свойствами с добавлением устойчивого к холоду компрессорного масла.

Фактическая конструкция кондиционера может отличаться дополнительными узлами. Так, в некоторых авто конденсатор снабжается вентилятором для охлаждения, иные – снабжаются расширительным клапаном с цифровым управлением и тому подобное.

Компрессор вращается за счет двигателя, и соответствующее движение передается через ремень или электромагнитный контур (чаще всего в электромобилях и гибридных авто). Для успешного обслуживания кондиционера достаточно понимать конструктивные нюансы только своего авто.

Технически к системе автомобильного кондиционера также относятся крыльчатки в салоне, воздушные фильтры, вентиляторы, обдувающие конденсатор и множество других компонентов. Но их разнообразие очень велико, а принципиальная роль в работе кондиционера не так значительна, как основных узлов.

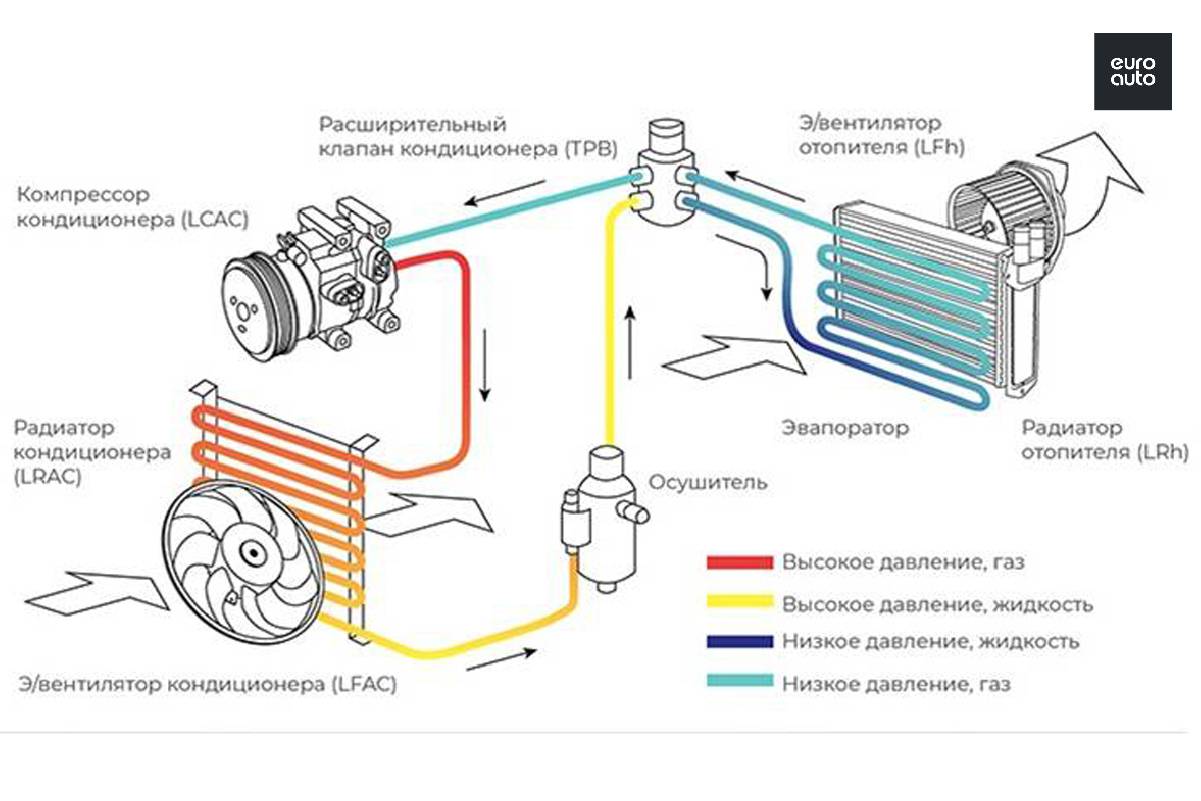

Устройство компрессора кондиционера автомобиля

Задача компрессора – обеспечить перемещение фреона по замкнутому контуру. После компрессора фреон попадает в конденсор, где благодаря обдуву воздухом, производимым вентилятором, он охлаждается, конденсируясь на трубках радиатора, меняя своё агрегатное состояние на жидкое. Проходя через ресивер, хладагент очищается от загрязнений и поступает в терморегулируемый вентиль, задача которого – дозировано впрыскивать фреон в испаритель. Это узел, который непосредственно отвечает за охлаждение салона. Здесь хладагент в виде аэрозоли охлаждается ещё больше, переходя в газообразное состояние. Рабочий орган испарителя – это радиатор, или система трубок. Контактируя с ними, фреон охлаждает их поверхность, а вентилятор сдувает холод назад в салон.

Хладагент же двигается дальше, находясь в достаточно охлаждённом состоянии, попадая обратно в компрессор. Таким образом, круг замыкается, обеспечивая непрерывное поступление холодного воздуха в салон автомобиля. Участок от компрессора до ТРВ называют магистралью высокого давления, область от испарителя до компрессора – зоной низкого давления. Рабочие параметры автокондиционера контролируют датчики: при избыточном давлении, которое возникает, например, когда автомобиль стоит в пробке, вентилятор включается на полную мощность, помогая конденсору выполнить свою работу – преобразовать газ в жидкость и тем самым разгрузить магистраль. Если это не помогает, срабатывает датчик аварийного давления, отключающий кондиционер.

Мы уже упоминали, что компрессор потребляет немало энергии, отнимая у силового агрегата порядка 5 – 15 лошадиных сил, и этот отбор мощности на слабых моторах весьма ощутимо сказывается на динамических характеристиках. Кроме того, работающий кондиционер становится причиной роста расхода топлива (до 1 литра на 100 км.), что заставляет многих водителей ездить с выключенной системой кондиционирования, несмотря на адскую жару. Понятно, что открытые окна при невысокой скорости движения малоэффективны, а при скоростной езде это мощный источник сквозняков. Так что если хочешь ездить с комфортом, нужно смириться с дополнительными расходами и снижением приёмистости двигателя.

Устройство системы кондиционирования

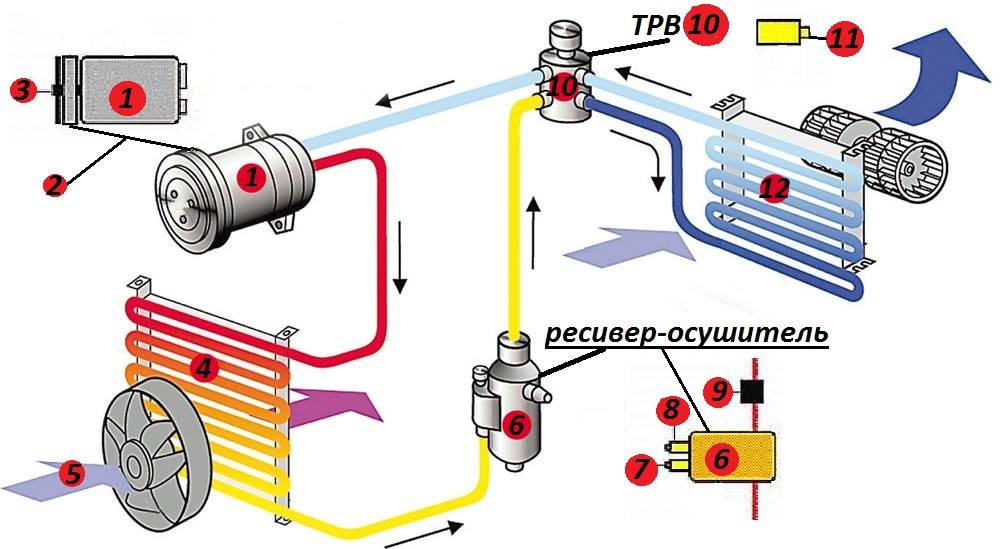

Для проведения самостоятельной диагностики хозяин авто должен понимать общий принцип работы кондиционера, из каких деталей он состоит и где они располагаются. Система включает в себя такие элементы:

1. Внешний теплообменник (техническое название – конденсор), устанавливаемый перед радиатором охлаждения двигателя либо рядом с ним.
2. Внутренний теплообменник (испаритель). Спрятан под передней панелью автомобиля.
3. Компрессор с электромагнитной муфтой стоит около двигателя и соединяется с ним ременным приводом.
4. Магистрали в виде трубок, соединяющие оба теплообменника. По ним движется специальное вещество – хладагент (фреон).
5. Вентиль терморегулирующий (ТРВ). Чаще всего находится под торпедо.
6. Ресивер – осушитель в виде вертикального бачка. Устанавливается в подкапотном пространстве неподалеку от конденсора.

В некоторых моделях авто наружный теплообменник оборудован собственным электрическим вентилятором. Работа любого кондиционера, в том числе и автомобильного, зиждется на свойстве фреона закипать и испаряться при невысокой температуре. В момент испарения, происходящего во внутреннем теплообменнике, это вещество отнимает много тепла из салонного воздуха и таким образом охлаждает его. После газ перемещается в компрессор, который поднимает его давление и температуру. Дальнейший процесс идет так:

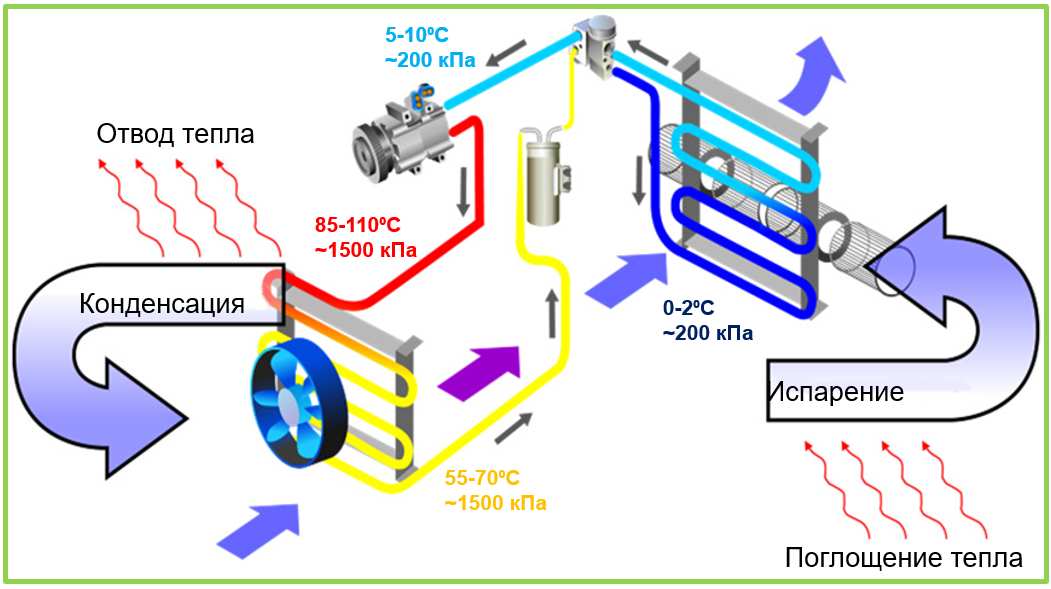

1. Горячий газообразный хладагент нагнетается в наружный теплообменник, обдуваемый потоком воздуха, и там конденсируется, отдавая забранное из салона тепло.
2. Превратившись в жидкость, хладагент проходит через ресивер, отделяющий влагу, и попадает в ТРВ.
3. После вентиля давление жидкого фреона снижается и он снова направляется к внутреннему радиатору, чтобы испариться.

Работа системы кондиционирования управляется электроникой, отключающей ее в случае превышения максимального давления фреона или при низкой температуре окружающего воздуха (-5 °С и меньше).

Возможные капризы устройства автокондиционера

Устройство любой системы кондиционирования — герметичное. Уплотнительные кольца для автокондиционера обычно работают надежно, но при этом в системе в любом случае происходит диффузия газа. Соответственно, время от времени (минимум один раз в 4-5 лет) устройство нужно заправлять. Но этот показатель в целом определяется состоянием транспортного средства, а также различными специфическими особенностями. В частности, речь идет о комплектующих.

Если у вас возникнет необходимость очистки системы, то перед тем, как заняться этим процессом, необходимо будет избавиться от влаги и воздуха, присутствующих в системе. Для этого проводится процедура вакуумирования. Она позволит избавиться от всех примесей, а также грязи. Вывод воздуха производится при помощи насоса (автор видео — Сергей Иванов).

https://youtube.com/watch?v=lJ_Q0OQigKg

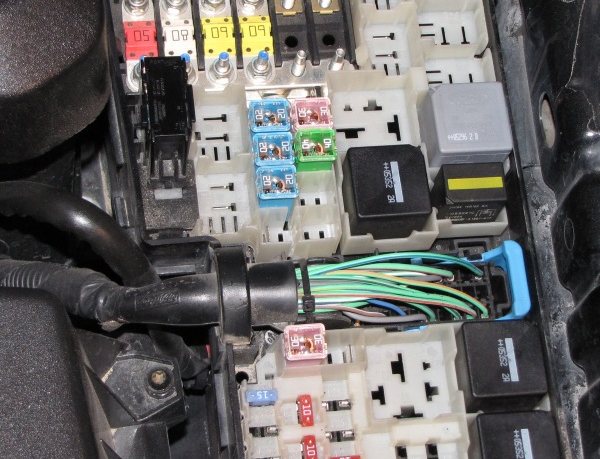

Электрическая схема кондиционера также обычно работает без проблем. Но если вы столкнулись с проблемой неработающего климатизера, то в первую очередь желательно проверить работоспособность предохранителей и реле. При выходе из строя некоторых элементов возможны перебои в работе климатизера.

Во время заправки автокондиционера в систему также необходимо добавлять специальное масло

В том случае, если все элементы системы работают нормально, при этом уровень давления в норме, но кондиционер не холодит, нужно обратить внимание на осушитель. При выходе из строя этого компонента нормальная работа системы будет невозможна

Следует отметить, что это устройство является съемным, поэтому при необходимости его всегда можно демонтировать и без проблем заменить на новое.

Неисправности и обслуживание автомобильного кондиционера

Герметичная система циркуляции хладагента, правильное его количество и своевременное обслуживание кондиционера – основные условия нормальной и продолжительной работы системы. Рекомендации по замене фильтров в салоне, необходимое количество хладагента и масса другой полезной информации указаны в руководстве к конкретному автомобилю.

Рассмотрим несколько распространенных поломок и их причины:

• запотевание окон указывает на необходимость замены воздушного фильтра в салоне или натяжения/замены приводного ремня компрессора;
• слишком медленное охлаждение чаще всего связано с загрязнением испарителя или конденсатора или разгерметизацию контура циркуляции хладагента;
• неприятный запах часто возникает во время продолжительных пауз в эксплуатации кондиционера и устраняется его промывкой при помощи специальных составов.

Поломки основных узлов кондиционера влекут за собой дорогостоящий ремонт. Особенно, если речь идет о замене компрессора. Теоретически замену можно выполнить и самостоятельно, но для этого необходима диагностика, которая подтвердит неисправность того или иного компонента.

Соблюдение правил эксплуатации и обслуживания продлит срок службы кондиционера. К примеру, следует включать его хотя бы раз в месяц даже в холодное время года. Аккуратная промывка двигательного отсека уменьшит коррозию, вызываемую дорожными реагентами. Кроме того, хладагент покидает систему в любом случае через резьбовые соединения. Раз в год-два необходимо пополнять запас хладагента, используя профессиональное измерительное оборудование и соответствующие инструменты.

В целом периодическое обслуживание системы кондиционирования лучше проводить не реже, чем раз в год. Оптимальные сезоны для обслуживания – осень или весна. Работы можно проводить самостоятельно или обратиться к профессионалам. В первом случае следует тщательно изучить особенности конструкции и работы конкретного кондиционера во избежание серьезных поломок, обусловленных неквалифицированным обслуживанием. Стабильная работа кондиционера возможна только при правильной эксплуатации и соблюдении режима обслуживания. Все системы и агрегаты автомобиля, так или иначе, связаны, и неисправность одной из них влечет за собой увеличенный расход топлива, повышенный износ компонентов и множество других неприятных последствий.

Замена, промывка, заправка компрессора

О некоторых неисправностях, требующих полной замены компрессора, мы уже говорили. К таковым следует причислить и случаи, связанные с неправильным монтажом системы кондиционирования, а также несоблюдение правил эксплуатации. Разборка компрессора кондиционера автомобиля в таких случаях практически бесполезна. Обычно в автосервисе, обнаружив утечку хладагента, ограничиваются заменой фильтров, устранением протечек и дозаправкой системы. Однако в большинстве случаев подобную неисправность нужно лечить более кардинальным способом, поскольку при разгерметизации в систему неизбежно попадает влага, что требует промывки, а в ряде случаев – разборки компрессора и чистки всех его узлов, подвергшихся агрессивному воздействию грязи и влаги.

Промывку следует осуществлять поэтапно, а в качестве промывочной жидкости использовать либо четырёххлористый углерод, либо разновидности фреона (R11/R113). Первый этап заключается в полном удалении остатков загрязнённого хладагента с помощью вакуумированного баллончика. Затем осуществляется промывка указанными жидкостями, которую следует выполнять до тех пор, пока из компрессора не станет вытекать прозрачная субстанция. После этого следует заправить систему смесью фреона R11/R113 и масла, взятых в одинаковой пропорции, включить кондиционер и дать ему поработать на протяжении 10 – 15 минут, после чего слить смесь. После завершения промывки компрессора необходимо выполнить его вакуумирование, что позволит вытеснить остатки промывочной жидкости.

И только после этого систему заправляют специальным маслом, обладающим высокой гигроскопичностью (способностью усиленно впитывать воду из атмосферного воздуха). Поэтому при заливке масла нужно постараться исключить его контакт с воздушной средой. Для избавления системы от влаги, которая так или иначе попадает в компрессор, проводят завершающую продувку агрегата, используя сухой азот или любой газообразный хладагент.

Следует знать, что для нового автомобиля (или после установки новой системы кондиционирования) заправка фреоном производится раз в 2 года, а после 6 лет эксплуатации кондиционера – ежегодно. Продление срока службы компрессора можно добиться, периодически включая кондиционер на 10 – 15 минут при длительном простое автомобиля (в том числе и зимой). Такую операцию следует проводить не реже раза в неделю.

Как обслуживать автомобильные кондиционеры

Самое первое, что должен делать автомобилист, чтобы кондиционер продолжал работать исправно – поддерживать чистоту в подкапотном пространстве

Особенное внимание нужно уделить теплообменникам. На них не должны скапливаться отложения и посторонние предметы (например, пух или листья)

Если существуют подобного рода загрязнения, климатическая система может некачественно работать.

Периодически следует самостоятельно проверять надежность фиксации крепежей магистрали и исполнительных устройств. Когда машина едет или работает мотор, в системе не должны образовываться вибрации. Если такая неполадка была обнаружена, фиксаторы нужно затянуть.

Обычно после зимней эксплуатации автомобиля кондиционер не нуждается в особенных подготовительных работах к летнему режиму. Единственное, что можно сделать весной – в теплый день завести автомобиль, и включить климатическую установку. Если во время тестового запуска обнаружена какая-либо нестабильность, нужно как можно быстрее отправиться на диагностику в автосервис.

Периодически в системе требуется замена фреона. Во время выполнения процедуры лучше не поскупиться, и попросить мастера провести диагностику. Особенно, если машина была куплена на руках. Иногда бывает так, что владелец транспорта отказывался от диагностики, но с новым хладагентом он не успевал выехать за ворота СТО. Проверка состояния системы не настолько дорогостоящая процедура, чтобы на ней экономить.

Какие бывают поломки

Что касается механических повреждений, то современные кондиционеры защищены от порыва в результате чрезмерного повышения давления. Для предотвращения подобных неисправностей существуют специальные датчики. В остальном механическим поломкам подвержен только компрессор и вентилятор.

Если обнаружена утечка фреона, то первый элемент, в котором она может образоваться, это конденсатор. Причина в том, что данный элемент устанавливается перед основным радиатором. Когда машина едет, передние детали могут подвергаться ударам камушков и жучков. В зимний период на него попадает грязь и химические реагенты, которыми посыпается дорога.

В процессе образования коррозии, а также постоянных вибраций могут образоваться микротрещины. Как только давление в магистрали поднимется, проблемный участок даст течь.

Вот еще некоторые поломки, которые могут возникнуть в процессе работы кондиционера:

• Постоянный шум из моторного отсека, независимо от того, включена климатическая система или нет. Причина такой проблемы – выход из строя подшипника шкива. Эту проблему лучше устранить на автосервисе. Там же заодно можно провести диагностику всей системы, чтобы предупредить другие поломки.
• Когда кондиционер включается, из-под капота доносится постоянный шум. Это признак поломки компрессора. Из-за частой работы и некачественных деталей в конструкции могут образоваться люфты. Если обратиться в мастерскую, как только появятся первые признаки нестабильной работы, удастся избежать дорогостоящего ремонта.

Как генерируется прохлада в салоне?

Принцип действия кондиционера использует свойство газов поглощать тепло при изменении агрегатного состояния. Проще всего действие физических законов будет объяснить на примере воды. При температуре 100°С вода начинает кипеть и с увеличением теплового воздействия температура воды не возрастет, так как избыток тепла отводится в виде пара. В автомобильных системах кондиционирования используется газ с низкой точкой кипения (-26,5°С для R134а). При такой температуре газ закипает, поглощая тепло расположенных вблизи элементов. В автомобиле этим элементом является испаритель, который при закипании в нем газа охлаждается, поглощая тепло проходящего через него воздушного потока.

В автомобильных установках до середины 1990-х в качестве хладагента использовался газ R132. Из-за сильного негативного влияния на озоновый слой планеты, на законодательном уровне R132 был заменен на R134а. Такой тип хладагента используется на большинстве современных авто, но и он постепенно вытесняется еще более безопасным для экологии R1234yf.

Основные поломки в системе кондиционирования

Автокондиционер отличается довольно простой конструкцией, но это не спасает его от поломок. Рассмотрим самые характерные случаи неисправности автокондиционера и их признаки.

Неисправность конденсора

Данный конструктивный узел ответственен за охлаждение рабочей жидкости (хладагента), которая снижает температуру подаваемого воздуха. Загрязненный конденсор утрачивает эффективность, вследствие чего охлаждение становится недостаточным, вызывая автоматическое отключение кондиционера. В такой ситуации необходимо срочно очистить радиатор, что позволит избежать перегрева и повышения давления во всей системе кондиционирования.

Неисправность компрессора кондиционера

Возникновение шумов и/или масляных потеков является свидетельством того, что в автокондиционере появились неполадки в компрессоре, спровоцированные утечкой хладагента. Потеря герметичности случается в результате износа прокладок, механического повреждения или разгерметизации магистральных каналов системы. Помимо того, причиной бывает попадание грязи, износ сальника, ослабление ремня привода или поломка электроцепи.

Неисправность испарителя

Симптоматикой такой проблемы обычно выступает неприятный запах и жидкость внутри салона, а также падение производительности автокондиционера. Подобное происходит вследствие развития процессов коррозии, повреждающих конструктивные элементы испарителя, или же закупорки сливного канала для жидкости.

Неисправность ресивера-осушителя

В автокондиционере имеется система фильтров, которая отвечает за вывод влаги и очистку рабочей жидкости. Если система начинает самопроизвольно отключаться или же наблюдается обмерзание шлангов, то следует проверить фильтры на предмет их загрязнения, которое может возникнуть после ремонта устройства или несоблюдения технологии заправки рабочей жидкости.

Неисправность терморегулирующего вентиля

Рассматриваемый узел создан для контроля и регулировки подачи хладагента исходя их текущих параметров давления и температурных показателей. Признаками неисправности ТРВ автокондиционера можно назвать цикличные сбои функционирования оборудования, незапланированное выключение, изморозь на трубках испарителя и нерегулярную подачу холодного воздуха.

Неисправность вентилятора

Не все типы кондиционеров имеют в наличии вентилятор конденсора, который предназначен для повышения эффективности охлаждения рабочей жидкости. Если же он имеется, что проблему можно диагностировать по сильному шуму во время работы оборудования или же отсутствию вращения лопастей, что происходит из-за износа подшипника, механического повреждения или повреждения электропроводки.

Неисправность датчика давления

Данное устройство отключает оборудование при резком или чрезмерном повышении давления в системе. Датчик может получить повреждения в результате загрязнения или механического воздействия, а также по причине неисправности электрической цепы, что сопровождается произвольным отключением оборудования или же его нестабильной работой.

Замена подшипника шкива компрессора

Чаще всего наличие шума свидетельствует о том, что износился подшипник шкива компрессора, или есть потёртости или другие дефекты на ременной передаче. И в том, и в другом случаях монотонное гудение может иметь место даже при выключенном кондиционере, но работающем двигателе.

Если не заменить подшипник или ремень, как только вы заметили подозрительные звуки из-под капота, последствия могут быть весьма печальными. Обычно из-за перегрева подшипника происходит выход из строя электромагнитной катушки, приводящей в движение муфту. Подшипник рано или поздно заклинивает, что становится причиной поломки крышки компрессора и появления множества мелких трещин на торце устройства. Но даже если передняя крышка устояла, нарушение герметичности приведёт к утечке хладагента, который одновременно является и смазкой для компрессорного вала (в состав фреона добавляется специальное масло). В результате вал перегревается, что может стать причиной возгорания компрессора.

Не исключён и вариант перекоса шкива, при котором происходит его неравномерный износ и заклинивание компрессора. Возможен и разрыв ремня, который может нанести непоправимый вред электрическим проводам, находящимся в пределах досягаемости. Для предупреждения подобных ситуаций следует как можно быстрее заменить посыпавшийся подшипник.

https://youtube.com/watch?v=W8ayD-eEGuo

Подобная операция может быть произведена и самостоятельно, при наличии обычного набора инструментов. Последовательность замены следующая:

• после установки машины на яму снимаем колесо со стороны компрессора;
• откручиваем четыре (реже – три) болта, которыми компрессор крепится к раме, если этому будет мешать генератор, придётся снять и его;
• откручиваем гайку, которая удерживает прижимной диск муфты, демонтируем её;
• под прижимным диском находится стопорное кольцо, с помощью которого удерживается шкив с установленным на него подшипником. Снять кольцо несложно, после чего можно извлечь и шкив;
• поскольку моторный отсек современного автомобиля заполнен очень плотно, встречаются ситуации, когда снять шкив без отсоединения компрессора от системы кондиционирования технически невозможно. В этом случае необходимо сначала удалить фреон из системы, для чего медленно ослабить хомуты, удерживающие резиновую трубку на компрессоре. Быстрое ослабление нежелательно, поскольку в этом случае фреон, находящийся под давлением, вырвется из системы, что может представлять опасность и для автомобиля, и для водителя, проводящего ремонт;
• подшипник обычно крепится посредством стопорного кольца, снять которое достаточно просто. Если же он развальцован, придётся использовать старый проверенный способ – молоток с зубилом. Вытянуть подшипник можно либо съёмником, либо используя обойму от другого подшипника такого же или немного меньшего диаметра;
• остаётся установить новый подшипник и осуществить сборку всех узлов в обратном порядке.

Компрессор

Для создания необходимого давления газа используют многопоршневой компрессор. На валу с определенным углом отклонения установлена толстая стальная пластина, благодаря которой двигаются поршни. Герметичность цилиндров обеспечивают резиновые уплотнители. Чтобы компрессор не работал постоянно, на валу установлена электромагнитная муфта, которая соединяет это устройство и шкив. Благодаря этому шкив, подключенный к приводному ремню двигателя, крутится постоянно, однако, само устройство включается лишь после подачи напряжения на соленоид электромуфты.

Компрессор любой модификации использует этот принцип коммутации. Благодаря многоцилиндровой схеме компрессор обеспечивает постоянный поток хладагента без скачков давления. Специальное масло, не теряющее своих свойств при любых температурах, защищает компрессор от повреждений. Это масло добавляют вместе с фреоном. Когда хладагент испарился больше чем наполовину, то вместе с фреоном заливают полную порцию масла.

Конденсатор

Конденсатор от радиатора системы охлаждения отличают лишь экстремальные температуры и особый наполнитель, а общий принцип работы тот же. Компрессор наполняет конденсатор раскаленным газом, из-за чего последний отдает тепловую энергию, превращаясь в жидкость и теряя давление. Когда двигатель вращается медленно, компрессор снижает напор хладагента, из-за чего уменьшается и выделяемая тепловая энергия. Это позволяет снизить скорость вращения вентилятора и создаваемый им воздушный поток. Во время движения машины, входящий через решетку радиатора воздушный поток также помогает охлаждать конденсатор. Когда мотор долгое время работает на холостых, эффективность охлаждения падает и вентилятор увеличивает скорость вращения лопастей. Штатный вентилятор системы охлаждения не всегда может обеспечить правильную работу кондиционера, поэтому снаружи устанавливают еще один электрический вентилятор, увеличивающий воздушный поток.

Испаритель и вентилятор

Сжатый до жидкого состояния хладагент поступает в это устройство и снова переходит в газообразное состояние. Из-за этого температура хладагента снижается до отрицательной, что приводит к сильному охлаждению испарителя. Забортный воздух поступает из подкапотного пространства благодаря разряжению, создаваемому вентилятором. Салонный фильтр очищает поступающий воздух от пыли и загрязнений, после чего он обдувает испаритель. Вентилятор, в зависимости от режима работы кондиционера, меняет скорость вращения, что позволяет увеличивать или снижать обдув испарителя. Этот принцип охлаждения входящего воздуха одинаков для любых моделей кондиционеров и систем климат-контроля.

Ресивер

В некоторых случаях газ не полностью выкипает, и по трубкам продолжает движение жидкость. Если она попадет в компрессор, он разрушится из-за гидроудара, ведь жидкость невозможно сжать. Чтобы избежать повреждения этого устройства, между испарителем и компрессором устанавливают ресивер (аккумулятор). Это устройство использует тот же принцип, что и испаритель — попадая в ресивер, газ получает возможность расшириться, благодаря чему выкипают даже небольшие капельки жидкости.

Неисправности автомобильных кондиционеров

Как правило, поломки в автомобильном кондиционере  часто связаны со следующими проблемами:

• износ компрессора;
• повреждение конденсора;
• повреждение магистралей;
• проблемы с приводом компрессора;
• неисправности датчиков и электрики;

Чаще всего первым повреждается конденсор, так как конденсор — теплообменник стоит перед основным радиатором системы охлаждения двигателя.  Внутри конденсора высокое давление, также снаружи через решетку радиатора по конденсору ударяют камни, на нем оседает пыль, соли и дорожные реагенты. Не следует забывать и о высоком уровне вибраций.  Все указанные факторы приводят к коррозии и повреждениям, в результате чего радиатор кондиционера повреждается и происходит утечка фреона.

Также к 100-150 тыс. км. активной эксплуатации может выйти из строя сам компрессор кондиционера. На проблемы с компрессором указывают шумы при его работе, при этом часто имеет место недостаточное охлаждении воздуха системой кондиционирования.  В одних случаях проблему удается решить обычной дозаправкой, тогда как в других необходимо менять компрессор.

Бывает и так, что кондиционер нормально холодит, однако при его включении или постоянно идет сильный шум. В этом случае проблемным может оказаться подшипник шкива.  Неисправность часто устраняют путем замены изношенных элементов, при этом не всегда сам компрессор нуждается в замене.

Что касается электрики и датчиков, в этом случае кондиционер в машине может не включаться, компрессор может отключаться сразу после включения и т.д. В подобной ситуации необходима проверка электрических цепей и датчиков.

Ремонт компрессора

Прежде чем ремонтировать компрессор, нужно запастись необходимым инструментом. Чтобы починить компрессор вам понадобятся:

1. Омметр
2. Краска флуоресцентная
3. Отвертка
4. Лампочка с ультрафиолетовым светом

Итак, рассмотрим инструкцию:

Чтобы убедиться, что сломался именно компрессор, нужно проверить его предохранители. В случае неисправности их необходимо заменить. В том случае, когда предохранители в порядке, нужно продолжить поиски неисправности.

Вторым действием будет проверка всех проводов, которые подключаются к компрессору. Также нужно проверить крепление и натяжение ремня. В случае обнаружения проблемы в этих местах, ее нужно исправить путем натяжения ремня или замены проводов.

Также следует проверить электромагнитную муфту. Ее диагностика и ремонт проводится в следующем порядке: сначала проверяется наличие смазки на роторе и на нажимном диске. Далее проверяется подшипник на наличие утечки смазки и на наличие постороннего шума. С помощью омметра на катушке проверяется сопротивление. При необходимости ее нужно заменить, если сопротивление ниже нормы.

Далее я рекомендую проверить хладагент в компрессоре на наличие протечки. Такую проверку можно осуществить при помощи флуоресцентной лампы. Ее можно приобрести практически в любом автомагазине. Ее нужно поместить в отверстие с низким давлением, которое расположено в канистре кондиционера. Далее нужно немного подождать. После этого кондиционер можно внимательно осмотреть, используя ультрафиолетовую лампу.

Заключительным действие будет заделка механических повреждений на корпусе. Для их заделки понадобится сварка. После этого компрессор надо заправить, используя новый набор для заправки.

Если вы выявили ошибки и провели самостоятельный ремонт, а проблема исчезла, но не полностью, то в данном случае вам стоит обратиться за помощью к специалисту. Будьте уверены в том, что после спеца ваша машина будет работать совершенно по-новому, и автокондиционер будет включаться вами и не будет выключаться самопроизвольно. Помните, что именно халатность и незнание – причина быстрого износа компрессора, и как следствие – частый ремонт.
