Основными неисправностями системы смазки являются:
- повышенное или пониженное давление масла,
- подтекание масла через неплотности соединений,
- засорение фильтров тонкой и грубой очистки,
- нарушение герметичности сальников коленчатого вала,
- нарушение работы системы вентиляции картера.
Причины неисправностей системы смазки двигателя и способы их ремонта весьма разнообразны. Следует иметь в виду, что нормальная работа системы смазки обусловливает долговечность двигателя в целом. Даже кратковременное нарушение бесперебойного снабжения маслом трущихся поверхностей неизбежно приводит к серьезной поломке.
Контроль за давлением масла осуществляется по масляному манометру. Новые автомобили, кроме манометра, имеют еще контрольную лампочку, которая загорается при падении давления в системе ниже допустимого предела.
Повышенное давление масла в системе может быть вызвано высокой вязкостью масла. Несмотря на целый ряд положительных моментов, повышенная вязкость масла оказывает и отрицательное влияние на работу двигателя, ибо увеличиваются механические потери, то есть увеличивается скорость износа деталей, расход топлива и снижается эффективная мощность двигателя.
Таким образом, система смазки должна быть заправлена маслом определенной вязкости, рекомендуемой заводом-изготовителем. В виде исключения для двигателей с повышенной степенью износа подшипников коленчатого вала допускается применение масла более высокой вязкости. Вязкость определяется при помощи полевого шарикового вискозиметра и может находиться в пределах 6—20 cст при температуре 20°.
Пониженное давление масла в двигателе обычно бывает следствием увеличения зазоров в подшипниках коленчатого вала. Установлено, что при этом масло, проходя под давлением через зазоры, образует в картере густой масляный туман, который удаляется системой вентиляции картера. Кроме того, при нормальной эксплуатации двигателя одновременно возрастают зазоры и в цилиндро-поршневой группе. Поэтому понижение давления масла в системе сопровождается, как правило, повышенным расходом его на угар и унос. Отработанные газы приобретают синий оттенок. По этим признакам- легко установить истинную причину понижения давления.
При разжижении масла топливом или водой снижается его вязкость и понижается давление в системе. Топливо попадает в масло при неработающей свече или форсунке, а также вследствие повышенных зазоров в цилиндропоршневой группе.
Если вода просачивается в систему смазки через неплотности прокладки головки блока, необходимо подтянуть гайки крепления головки блока динамометрическим ключом, соблюдая правила подтягивания. При нарушении уплотнения гильз цилиндров заменяют уплотнительные кольца или прокладки. Блоки цилиндров, имеющие трещины, как правило, выбраковываются, а иногда подвергаются ремонту.
Наличие в масле топлива можно определить простейшими физико-химическими анализами пробы масла. При попадании топлива в масло необходимо уточнить, каким путем это происходит. В неработающем цилиндре топливо стекает по стенкам в картер. Неработающий цилиндр можно выявить способом последовательного отключения цилиндров. Если топливо попадает в систему смазки дизельного двигателя, необходимо снять крышки клапанных коробок и тщательно проверить места присоединения топливопроводов к форсункам. Затем пустить двигатель и дать ему поработать 3—4 мин. при 1700—1900 об/мин. Место пропуска топлива определяется по каплям топлива, которые появляются в соединениях топливопроводов. Если топливо не просачивается, но масло разжижается, необходимо снять форсунки и проверить их герметичность при помощи прибора.
В карбюраторном двигателе топливо может попадать в картер из-за разрыва диафрагмы топливного насоса. Обычно это сопровождается перебоями подачи топлива в карбюратор, поэтому по совокупности этих признаков неисправность нетрудно выявить.
Утечка масла через неплотности соединения трубопроводов, сальники, прокладки устраняется подтягиванием соединений на резьбе, заменой сальников или прокладок и других изношенных деталей.
Если в системе смазки при наличии масла и исправном указателе вообще отсутствует давление масла, двигатель необходимо немедленно остановить. Наиболее вероятной причиной резкого падения давления может быть повреждение масляной магистрали или привода масляного насоса. После выяснения причины неисправности производится соответствующий ремонт.
Удобный подбор и большой ассортимент: запчасти для спецтехники, гидравлика, буровые установки, гидромолоты.
‹ Уход за автомобилем в процессе эксплуатации Вверх
Последствия неисправной вентиляции картера
Последствия высокого давления в картерном пространстве:
- Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
- Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
- Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.
Картерные газы — как работает система вентиляции с клапаном PCV
Состояние масла, а значит и ресурс мотора, зависят от работы системы вентиляции картерных газов. Двигатели отечественных автомобилей и иномарок, в которых не работает вся система или один из элементов, функционируют в очень тяжелом режиме и нередко выходят из строя. Прочитав статью, вы узнаете, как работает эта система, почему она настолько важна, каким образом проверять и ремонтировать ее.
Вентиляция картерных газов двигателя
При работе двигателя часть газов из камеры сгорания проходит сквозь компрессионные кольца и попадает в картерное пространство. Эти газы состоят из продуктов сгорания топливовоздушной смеси и недогоревшего горючего. Прорываясь в картерное пространство, они увеличивают давление в системе смазки. Это может привести к выдавливанию сальников и сильному падению уровня масла.
Прорвавшиеся в картер газы еще сильней нагревают масло, ведь их температура нередко достигает тысячи градусов. Помимо этого они вступают с маслом в различные химические реакции, ухудшая его характеристики. Во время таких реакций образуются смолистые вещества, различные соли и другие элементы, которые негативно влияют на состояние трущихся деталей двигателя. Поэтому вентиляция картерных газов крайне необходима, ведь она позволяет многократно увеличить ресурс двигателя.
Как работает система вентиляции картерных газов
До 1961 года во всех странах, производящих автомобили, картерные газы уходили в атмосферу. После 1961 года сначала в США, потом и повсеместно, начали использовать дожигание картерных газов.
Для этого их подавали во впускной коллектор, откуда они поступали в камеру сгорания. Такой подход позволил в десятки раз снизить токсичность автомобилей. В такой системе для удаления картерных газов используют эффект Вентури – чем выше скорость поступления воздуха, тем сильней разряжение в системе вентиляции картерных газов. Если не обеспечить приток воздуха в систему, то масло начнет сильно испаряться и окисляться, в результате чего его характеристики резко снизятся. Поэтому на автомобили начали устанавливать клапан, который при сильном снижении давления перекрывает выход картерных газов. Когда давление превышает оптимальное значение, он снова открывается и, картерные газы уходят во впускной коллектор.
Существуют два типа систем вентиляции картерных газов с использованием заборного воздуха:
- система, в которой входящие и выходящие шланги подключены к воздушному патрубку, соединяющему воздушный фильтр и дроссельную заслонку напрямую;
- система, в которой напрямую к воздуховоду подключен только выходящий патрубок, а входящий воздух поступает через клапан, регулирующий давление в картере.
В первой системе баланс между разряжением на выходе и подачей воздуха на входе обеспечивают правильно подобранные сечения трубок и положение дроссельной заслонки. Во второй системе баланс обеспечивает золотник (он же PCV-клапан), который открывается при снижении давления ниже оптимального.
В любой системе вентиляции картерных газов должен быть установлен маслоуловитель. В противном случае капельки масла будут попадать в дроссельную заслонку, затем в камеру сгорания, меняя режим горения топлива. Маслоуловители бывают различных типов. Общая черта в том, что они отделяют капельки масла от картерных газов и возвращают их в двигатель.
Диагностика и ремонт системы вентиляции картерных газов
Все неисправности системы связаны с загрязнением трубок или ослаблением пружины клапана. Для проверки системы сделайте следующее.
Прогрейте двигатель до рабочей температуры, снимите крышку с заливной горловины клапанной крышки. Положите ладонь на заливную горловину и несколько раз нажмите на педаль газа или ручку дроссельной заслонки/регулятора подачи топлива ТНВД, чтобы поднять обороты двигателя до 2-2,5 тысяч в минуту. Если рука ощущает увеличение давления во время набора оборотов, система вентиляции картера неисправна. Если давление не возрастает, но есть подозрение на неправильную работу системы, заглушите двигатель и дайте ему остыть.
После этого снимите клапан PCV. Подуйте в него сначала с одной, затем с другой стороны. Исправный клапан пропускает воздух только в одну сторону. Если клапан пропускает воздух в обе стороны или не пропускает ни в одну, его необходимо заменить. Одновременно с этим желательно снять все трубки системы, промыть их керосином, затем просушить сжатым воздухом. После этого желательно прочистить все металлические патрубки системы. Во время этой работы старайтесь не ронять грязь внутрь двигателя. После прочистки системы желательно заменить масло.
Неисправности подушек
Понять, что подушки пришли в негодность можно по величине вибрации двигателя. Если он работает в нормальном режиме, а кузов начинает дребезжать, передавая вибрацию на рулевую рейку, блок педалей, панель приборов, можете быть уверены, что причиной этому является именно износ подушек.
Наибольшая вибрация, обычно, наблюдается при старте двигателя, а также при его выключении. При полном износе резиновых подушек может появиться стук, вызванный соприкосновением элементов мотора и его опор.
Для большей убедительности запустите двигатель, откройте капот и визуально осмотрите опоры двигателя и сами подушки. Положив ладонь на мотор, почувствуйте, насколько сильно он вибрирует.
https://youtube.com/watch?v=5SI425NA85g
Причинами выхода из строя подушек двигателя могут быть:
- деформация вследствие отработанного ресурса, механического или температурного воздействия;
- утрата эластичности из-за «старения» резины и перепадов температур;
- расслаивание или растрескивание, вызванное воздействием химически активных жидкостей.
Загрязненный фильтр
Загрязненный воздушный фильтр Воздушный фильтр часто называют элементом системы дыхания автомобиля. Из-за выхода из строя клапана PCV он может загрязниться углеводородами и маслом. Это также связано с увеличением давления в картере, которое выдавливает водяной пар через элемент сапуна. Вода смешивается с бензином, вызывая образование нароста и увеличивая расход топлива. Один из способов проверить этот компонент – непосредственно осмотреть фильтр на предмет наличия наростов. Другой способ состоит в измерении расхода топлива автомобиля. Если он начнет увеличиваться, казалось бы, без причины, клапан PCV может отказать.
Отчего масло интенсивно расходуется на угар
В исправном двигателе маслосъемные колпачки и кольца ответственно снимают остатки смазки со штока клапана и стенок цилиндра соответственно. На высоких оборотах производительность этого процесса падает, но в общем зачете расход масла не превышает нормы, предписанной производителем. У одних это 1 л/10 000 км, у других – это 0,3 л/10 000 км, а третьи вовсе могут ничего не доливать между сервисными интервалами, поскольку не крутят мотор выше 3 500 об/мин.
Естественно, когда потребление смазки вдруг выросло, скажем, до 1л/1 000 км, да еще и сизый дым пошел из выхлопной – это сигнал о нарушении маслосъемных функций. Причин тому несколько:
- Залегли маслосъемные кольца.
- Задубели колпачки.
Износились направляющие втулки клапанов.
Все бы ничего, но эти детали расположены в разных модулях двигателя. Так, МСК – это деталь головки блока цилиндров, а колечки – элемент поршневой, расположенной в блоке цилиндров. А это значит, что менять все вместе накладно как во временном аспекте, так и в финансовом. К примеру, заменить колпачки на BMW N46B20 по принципу от А до Я обойдется в 25 000 рублей, а слазить в поршневую – минимум 60 000 рублей. И это без запчастей.
В итоге, неплохо было бы определить без разборки, какая именно группа деталей дала сбой. Возможно ли это – тема следующего параграфа.
Какие бывают неисправности клапана?
Наличие неисправности можно определить по характерным признакам.
- Разбрызгивание масла и его увеличенный расход.
- Загрязнение фильтра.
- Двигатель не запускается на полную мощность или можно услышать тонкий свист двигателя.
Основные неисправности.
- Клапан и мембрана – загрязнены.
- Вытяжные отверстия и патрубки – загрязнены.
- Износилась и расплющилась мембрана.
Картерные газы обычно полностью не освобождаются от масла в маслоочистителе. Все составные части системы – мембраны, патрубки, клапаны загрязняются и забиваются масляной сажей. Если водитель не находит время почистить их, то увеличивается картерное давление. Появляется жесткий запах, гарь и копоть при работающем моторе. Можно заметить, что увеличивается расход масла. Когда клапан выходит из строя, увеличивается давление масла, и оно выталкивается через уплотнения и прокладки.
Износ клапана также характеризуется уменьшение мощности двигателя. В этом случае, давление в системе выхлопа увеличивается или даже останавливается работа ДВС полностью. Если поврежденный клапан полностью не перекрывается мембраной, то кислород, попадая в камеру сгорания, поможет двигателю выйти из строя.
Способы проверки картерных газов

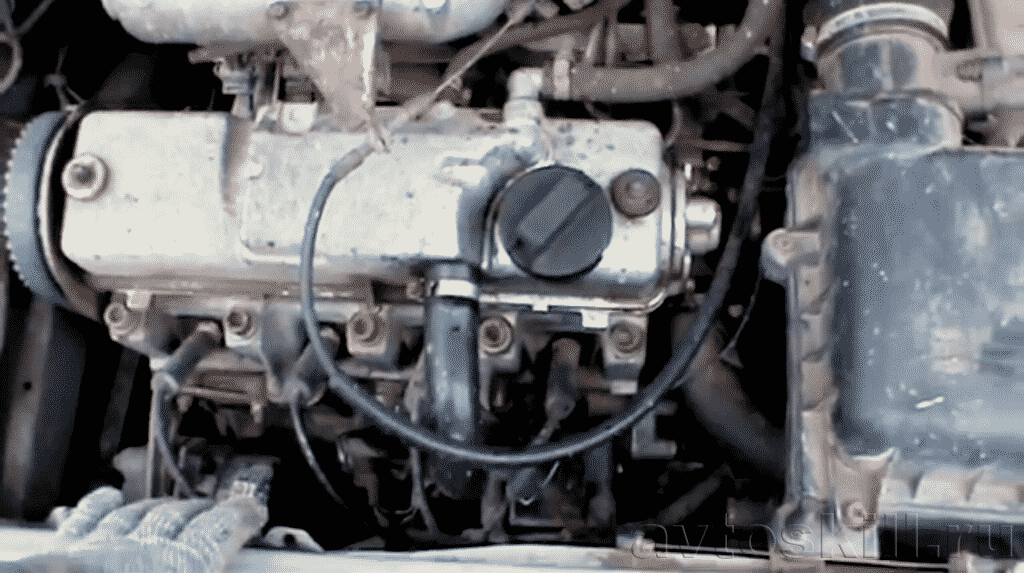

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:
Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.
При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.
Когда ее сильно подкидывает, такое явление означает, что просели кольца.
Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.
Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.
Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.
Проверка при помощи воздушного шарика
Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.
Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.
Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.
Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.
Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.
Когда требуется диагностика вентиляции картерных газов
Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.
Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.
Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.
Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.
Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.
| Работа вентиляционного клапана | ||||
| Состояние мотора | Остановлен | Холостой ход | Нормальная работа | Высокая нагрузка и ускорение |
| Положение клапана | ||||
| Клапан PCV | Закрыт | Приоткрыт | Нормально открыт | Открыт полностью |
| Разряжение во впускном коллекторе | Отсутствует | Высокое | Среднее | Низкое |
| Поток картерных газов | Отсутствует | Малый | Средний | Большой |
Турбо Доктор
Жалоба владельца – увеличенный расход масла, дымность. Подозревается турбокомпрессор.
Первичный осмотр указывает на то, что неисправна система вентиляции картера (КВКГ). На торцах компрессорного колеса турбины
видны небольшие зазубрины и сильные масляные отложения (кокс). Все указывает на клапан вентиляции картерных газов (КВКГ). Начинаем разбираться. Снимаем первым делом сам «грибок»,
а затем и остальную часть маслозаливной горловины.
Видим следующую картину. Видимо, когда-то владельца беспокоило подтекание масла из-под горловины и он решил пойти простым путем – все надежно перемазать герметиком.
Однако немного перестарался и тем самым только усугубил ситуацию, поскольку герметик перекрыл сливной канал для масла обратно в клапанную крышку.
При такой ситуации происходит следующее – масло которое скапливается в «грибке» не стекает обратно в крышку, коксуется и в виде мелкого песка попадает в турбину.
Постепенно, компрессорное колесо повреждается, нарушается балансировка и турбина выходит из строя.
Теперь разберемся, как данная система(вентиляция картерных газов) устроена и работает.
Разберем сам «грибок».
Видим довольно простое устройство:
*сам пластиковый корпус из двух частей;
*мембрана и пружина;
*пластиковая крышка.
Теперь разберемся, для чего нужна система вентиляции картера и как она работает. Дело в том, что при работе ДВС, часть отработанных газов из камеры сгорания, через поршневые кольца, попадает в блок картера. Что-бы избежать пневмоудара из-за скопления газов, придумана была система, которая удаляет их из картера. Можно было пойти и более простым путем – просто вывести, например, шланг из картера и газы выходили бы на улицу (в прочем многие так и делают). Однако, экологические нормы по всему миру обязывают автопроизводителей делать систему замкнутой и отправлять отработанные газы обратно в ДВС на сгорание. Как работает данная система.

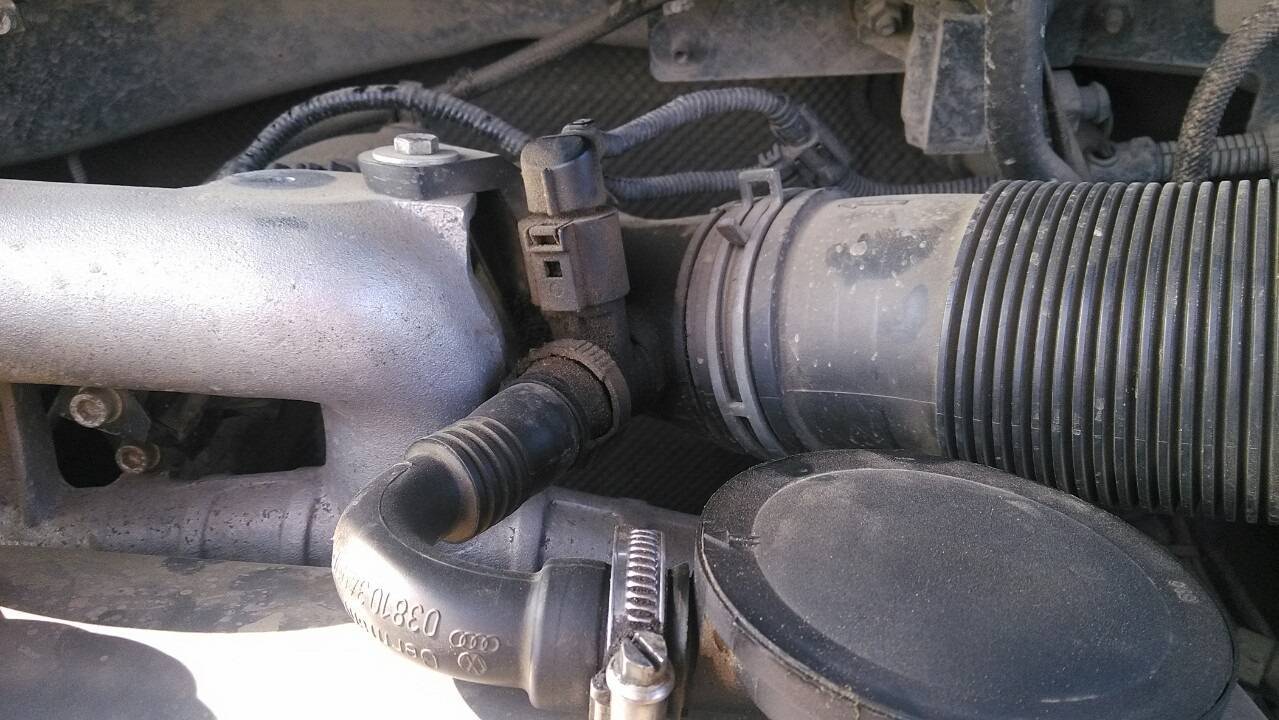

Сам «грибок» (КВКГ) установлен в клапанную крышку и через отвод соединен с воздуховодом от воздушного фильтра до турбины. Когда турбокомпрессор выходит на рабочий диапозон (свыше 1500 об/мин коленчатого вала), в отводе создается разряжение, которое вытягивает картерные газы из двигателя. Что-бы в этот момент, турбина не втянула масло из двигателя, мембрана под действием разряжения, прижимается к низу «грибка», тем самым, не давая возможности попадать маслу в турбину и в дальнейшем в двигатель. Когда разряжение уменьшается (например холостой ход или остановка двигателя), под действием возвратной пружины мембрана возвращается в исходное положение, а скопившееся масло внутри КВКГ, через сливной канал, стекает обратно в клапанную крышку. В нашем случае сливной канал перекрыт герметиком.
Поскольку стекать оно не успевает, то турбина вытягивает картерные газы вместе с маслом и отправляет это все в двигатель.
Однако, при работе двигателя на ХХ (холостой ход), разряжения недостаточно для втягивания мембраны, а картерные газы всё равно нужно как-то удалять. Для этой ситуации предусмотрен дополнительный клапан, который отводит картерные газы при работе на ХХ.
В нашем случае, из-за сильной закоксованности, он находился в заклиневшем состоянии. Теперь лечение – удаляем весь герметик, чистим/моем КВКГ,
маслозаливную горловину,
собираем все обратно и устанавливаем на автомобиль.
Следует помнить, что неисправная или плохо работающая система вентиляции картерных газов влияет не только на работу турбины, но и двигателя в целом. При неиспрвности данной системы происходит увеличенный расход масла, подтекание из-под сальников(коленчатого, распределительных валов), клапанной крышки, измерительного щупа и других уплотнений.
Роль маслоотделителя
Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.
Лабиринтный маслоуловитель
При движении газов через лабиринт крупные частицы масла под действием инерционных сил выталкиваются к стенкам маслоотделителя. По сепараторным пластинам масло стекает самотеком в поддон. Схожий по принципу работы маслоуловитель, состоящий из набора пластин, устанавливается в клапанной крышке инжекторных двигателей ВАЗ.
Циклический маслоуловитель
Предназначен для улавливания мелкодисперсных частиц масляной взвеси. При прохождении картерных газов по окружности корпуса маслоотделителя капли масла смещаются наружу, оседая на стенках корпуса маслоуловителя.
Маслоотделитель с фильтрующим элементом
Внутри корпуса устанавливается фильтрующая бумага или стекловолоконный наполнитель. Проходя через фильтр, масло задерживается на стенках фильтрующего элемента, после чего стекает в поддон.
Турбулентность потоков выхлопных газов, движущихся через шланг вентиляции картера двигателя, ухудшает равномерность наполнения цилиндров. Поэтому на многих автомобилях дополнительно установлена успокоительная камера. Помимо замедлителя потока газов, камера выступает еще и в роли дополнительного маслоотделителя.
Стоимость клапана вентиляции КГ
Есть оригинальные детали, которые стоят достаточно дорого, к тому же их не всегда можно найти в продаже, поэтому есть смысл покупать контрактные запчасти – они стоят значительно дешевле, более доступны. Например, даже контрактный КВКГ Mitsubishi для двигателя 4G94 из Владивостока обойдется около 3 тысяч рублей, сколько стоит новый механизм, сказать сложно. Еще детали также можно поискать по авторазборкам, различным объявлениям в интернете.
Источники
- https://MoyLacetti.ru/sistema-ventilyacii-kartera/
- https://akki-carsh.ru/dvigatel/chistka-sistemy-ventilyacii-karternyh-gazov.html
- https://avtomotoprof.ru/obsluzhivanie-i-uhod-za-avtomobilem/ventilyatsiya-kartera-dvigatelya/
- https://VazNeTaz.ru/klapan-ventilyacii-karternyx-gazov
- https://vopros-avto.ru/klapan-pcv-chto-eto-i-dlya-chego-priznaki-neispravnosti-klapana-pcv-i-sposoby-proverki/
- https://santavod.ru/kak-proverit-klapan-ventilyaczii-karternyh-gazov-pcv/
- https://avtobrands.ru/znachenie-sistemy-ventilyatsii-karternyh-gazov-v-dvigatele/
- https://MoyLacetti.ru/klapan-pcv/
- https://avtika.ru/kakuyu-ventilyatsiyu-kartera-imeyut-bolshinstvo-avtomobilnyh-dvigateley/
- https://FB.ru/article/299022/kak-proverit-klapan-karternyih-gazov
Прибор для измерения картерных газов
Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя
Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия
В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.
Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.
Манометр
После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.
Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту
| Расход картерных газов в машинах с дизельным двигателем | |
| Мощность двигателя | от 280 до 450 литров |
| Объемный расход картерных газов на режиме холостого хода | 4-120 л/мин |
| Объемный расход в режиме номинальной мощности | 140-130 л/мин |
| Массовый расход в режиме холостого хода | 0,7-5 г/ч |
| Массовый расход на режиме номинальной мощности | 5-10 г/ч |
Самодельный прибор для измерения картерных газов
Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:
- Часы с секундной стрелкой или секундомер.
- Большое ведро или таз.
- Садовый шланг длиной не менее 1,5 метров.
- Пластиковая канистра для воды объемом 5-6 литров.
Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.
Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру
Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин
Неисправность: засорилась система вентиляции картера двигателя
Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.
Признаки неисправности: засорилась система вентиляции картера двигателя
Выгоняет моторное масло из двигателя под сальники и прокладки
Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.
Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)
По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.
Повышение расхода моторного масла
Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.
Замасливание электродов свечей зажигания
По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.
Причины неисправности: засорилась система вентиляции картера двигателя автомобиля
Большой пробег автомобиля
Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.
Применение некачественных масел
Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.
Износ поршневой группы двигателя
Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.
Что делать если имеются признаки засорения системы вентиляции картера двигателя?
Сменить моторное масло на соответствующее и качественное.
Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.
Примечания и дополнения
На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.
Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.
Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).
Пример: устройство системы вентиляции картера двигателя автомобиля.
1. Картер двигателя.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

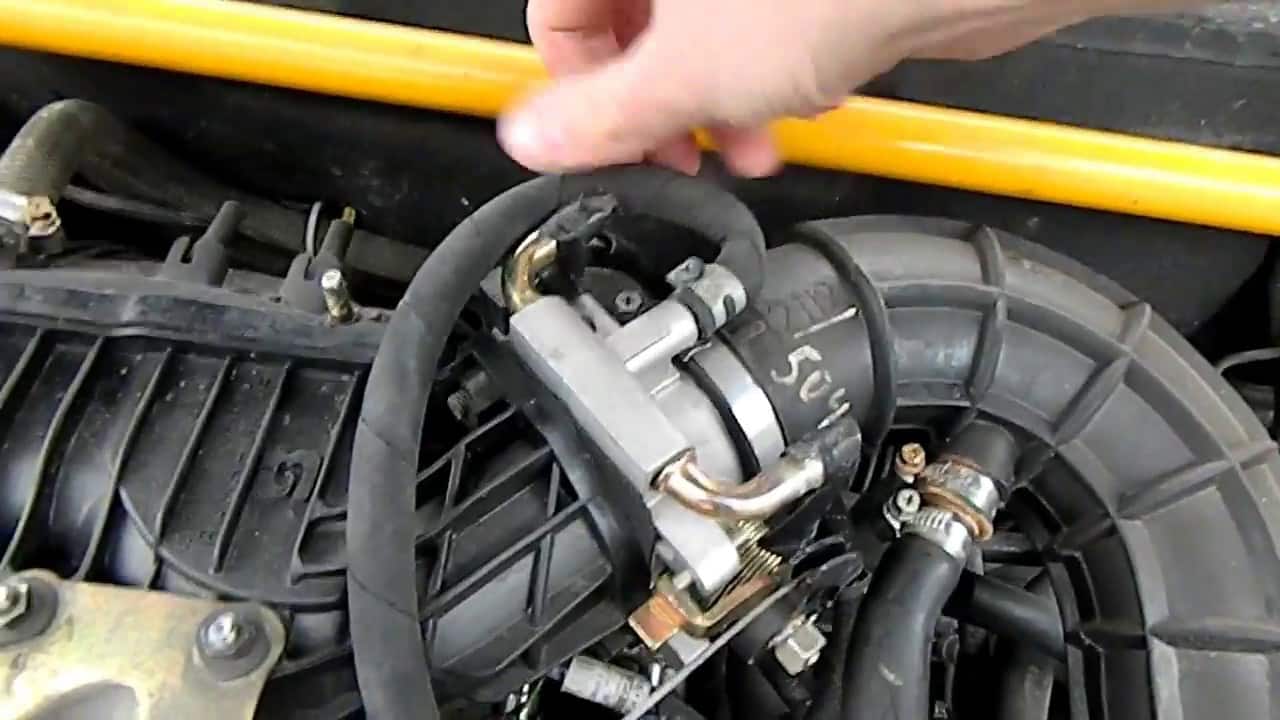

6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.
Источник
