Виды иммобилайзеров
Автомобили Нива Шевроле которые выпускались с 2004 года, начали оснащаться более продвинутым иммобилайзером под маркировкой «АПС-6» — эта модель в отличии от предшественника «АПС-4» уже располагалась на рулевой колонке, а сам шифровой код интегрирован в ключ зажигания. Кроме этого новое устройство «научилось» работать со стеклоподъёмниками, противотуманками и проводить диагностику системы по К-линии.

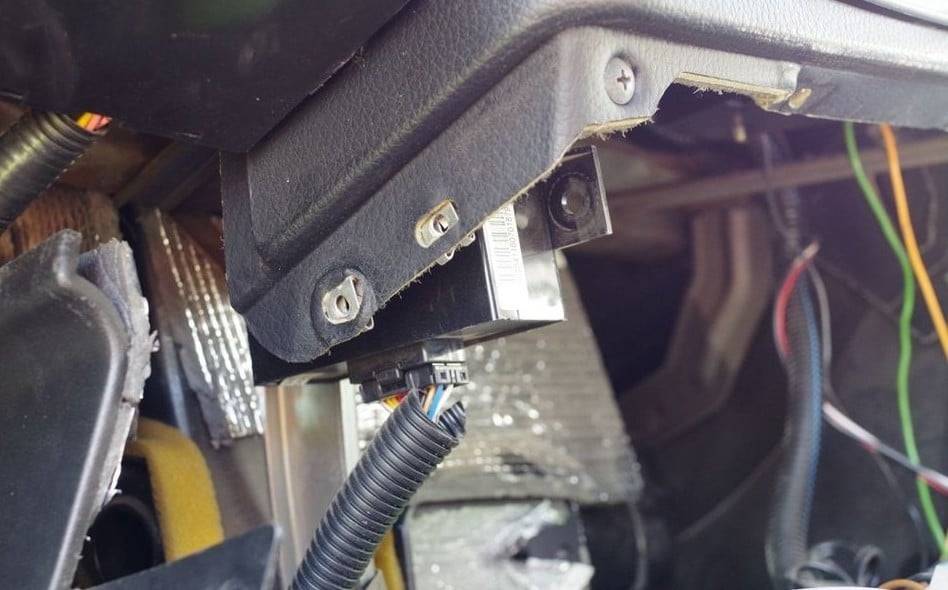

Так выглядит монтажный блок иммобилайзера.
Обратите внимание!
Неоднократно были замечены такие случаи, когда в корпусе из под старой модели «иммо», было расположено новое устройство. Распознать подвох, можно лишь взглянув на обозначения платы устройства.
Иммобилайзер Нива Шевроле: где находится чип в ключе, как отключить самому, распиновка блока апс 6
Штатный иммобилайзер Шевроле Нивы призван ограничивать несанкционированный запуск двигателя и, соответственно, доступ к управлению автомобилем. Как и другие автомобильные электронные устройства, иммобилайзер может выходить из строя или «глючить». Поэтому может возникнуть необходимость в его отключении или замене. О том, как это сделать правильно, читайте в нашей статье.
Где находится и как выглядит
На Шевроле Нивы, выпущенных после 2004 года, устанавливалась модель иммобилайзера АПС-6. На вариантах модели до 2004 года выпуска размещена версия АПС-4. Иногда даже встречаются АПС-6, размещенные во внешнем блоке от АПС-4. Модуль управления АПС-6 расположен на рулевой колонке, АПС-4 находится на центральной консоли под пластиковым туннелем.
Устройство представляет собой небольшой пластиковый блок с отходящими от него проводами, заканчивающимися штекерами.
Внутреннее устройство иммобилайзера достаточно сложное, он состоит из:
- микроконтроллера на базе PIC16C65B;
- запоминающего устройства (энергонезависимой памяти) EEPROM для запоминания кодов;
- двунаправленной шины K-Line для обмена данными с электронным блоком управления автомобилем.
Дополнительно к иммобилайзеру прилагаются два ключа (рабочий и обучающий) со встроенными транспордерами — чипами, передающими электронный сигнал на модуль управления. Рабочий ключ используется в повседневной жизни для зажигания мотора автомобиля. Обучающий ключ отмечен красной вставкой на головке и предназначен для перепрограммирования устройства, ввода цифрового пароля и т. д.
Принципы работы иммоблайзера на Ниве Шевроле
По своей функции иммобилайзер — это простейший блокиратор двигателя. Принцип его работы основан на считывании цифрового кода, который передает встроенный в головку ключа зажигания транспондер (электронный кодовый ключ). Получая правильный код от ключа, иммобилайзер передает разрешающий сигнал электронному блоку управления двигателем. Соответственно, ЭБУ разрешает произвести запуск двигателя.
Если иммобилайзер не получает верный код от транспондера ключа зажигания, то запуск двигателя блокируется. Тем самым иммобилайзер препятствует возможному угону автомобиля — запустить движок может лишь обладатель ключа с верным кодом. В этом состоит его отличие от других противоугонных систем — иммобилайзер лишь препятствует запуску мотора, но не защищает другие системы автомобиля от несанкционированного проникновения и использования.
Внимание. Также на Chevrolet Niva реализована следующая функция иммобилайзера — если ключ с транспордером определенное время находится вне зоны приема сигнала, то двигатель автоматически блокируется, а двери машины запираются
Разблокирование возможно тогда, когда ключ со встроенным чипом снова окажется в зоне приема.
Модель АПС-6 также выполняет дополнительные функции — с помощью зуммера предупреждает об оставленном ключа в замке зажигания или не выключенных габаритных огнях, управляет задержкой выключения плафона внутреннего освещения, позволяет функционировать стеклоподъемникам при выключенном зажигании.
Правильная установка
Как правило, установкой нештатных иммобилайзеров на автомобиль занимаются профессионалы — далеко не каждый работник автосервиса способен разобраться в тонкостях монтажа и правильной активации данного устройства. Тем не менее, будет не лишним описать основные этапы установки иммобилайзера на Шевроле Ниву.
- Первым делом нужно отсоединить клемму АКБ, тем самым обесточив бортовую сеть.
- Далее выбирается место для монтажа, например, вполне подойдет колонка рулевого колеса. Предварительно нужно снять пластиковые панели и выбрать конкретное место для установки.
- Затем нужно монтировать модуль управления. Желательно спрятать его от посторонних глаз, например, в электропроводке. Блок должен быть жестко закреплен, чтобы предотвратить передачу на него вибраций.
- Затем последовательно подключается электропроводка, монтируются блоки реле и датчиков. Монтаж должен производиться согласно схеме, входящей в комплект иммобилайзера.
- Далее в салоне автомобиля нужно разместить световой индикатор. Место для размещения индуктора выбирается автовладельцем самостоятельно. Можно его спрятать или, наоборот, разместить на виду — принципиального значения это не имеет.
- Затем нужно запрограммировать устройство, прописать новый код и обучить ключи.
Комплектация
В машинах Niva Chevrolet иммобилайзер конструктивно состоит из таких элементов:
- главный модуль, который позволяет включать и выключать блокировку силового агрегата посредством отправки команды на управляющие элементы;
- реле блокировки двигателя машины;
- диодный индикатор, который располагается в салоне, место монтажа выбирает установщик;
- ключ, вставляющийся в замок зажигания, с его помощью можно заводить и отключать мотор;
- набор силовых кабелей для подключения устройства к бортовой сети;
- руководство пользователя, в котором описаны все нюансы установки и использования блокиратора.
О неисправностях блокираторов в автомобилях ВАЗ рассказал канал IZO))) LENTA.
Возможности ИММО
Какие функции должен выполнять иммобилайзер:
- блокирование систем перемещения машины посредством использования одного рабочего канала передачи данных;
- возможность аварийного выключения блокиратора и перевод устройства в сервисный режим;
- автоматическая активация и деактивация защитной функции, большинство иммобилайзеров позволяют произвести настройку таймера для включения режима охраны по времени;
- управление замком капота.
Иммобилайзеры АПС-6 допускается синхронизировать для работы с электрическими стеклоподъемниками, противотуманными фонарями. При необходимости они могут использоваться для выполнения диагностики К-линии.
Если вы установите на свое авто более современный вариант блокиратора, беспроводной или контактный, то такие устройства будут иметь дополнительные функции и возможности:
- диалоговая авторизация автовладельца, идентификация осуществляется посредством использования ключа, выполненного в виде пластиковой карточки;
- если ИММО выполняет автоматическую авторизацию, то идентификация производится с использованием специальной метки;
- современные устройства позволяют подключать одновременно до пяти блокирующих реле, при этом управление может осуществляться как основными, так и дополнительными ключами и метками;
- многие модели устройств имеют функцию антиограбления, а также переводят блокиратор в сервисный режим с помощью кнопки Валет, последняя может использоваться для управления;
- для обеспечения надежной передачи сигналов применяются последние технологии, это позволяет передавать информацию с более высокой скоростью;
- все современные иммобилайзеры могут продуктивно функционировать в диапазоне критических температур – от самых низких до наиболее высоких;
- блокираторы могут эффективно функционировать не только внутри автомобиля, но и при их монтаже снаружи.
Великий Чиптюнер рассказал об удалении блокиратора из автомобиля Нива Шевроле.
Программное отключение иммобилайзера АПС-6
Чтобы выполнить отключение сигнализации, не нужно ничего программировать. Допустим, брелоки утеряны – тогда вы открываете инструкцию, ищете секретный код и снимаете автомобиль с охраны, нажимая на Valet. Можно запрограммировать новый код, отличающийся от стандартного, и само программирование выполняют именно в таких случаях. А с иммобилайзерами все выглядит наоборот – если устройство не запрограммировать, то в отсутствие правильно прописанного брелока поможет только буксировка. Отключение иммобилайзера от проводки автомобиля подходит далеко не всем.
Разъем иммобилайзера, контакты 9-18
Запись кодовой последовательности в иммобилайзер
Здесь не рассматривается, как отключить иммобилайзер АПС-6, если он был единожды активирован. Данное действие невыполнимо вообще, хотя отключение сигнализации, если говорить о штатном оборудовании, в автомобилях ВАЗ предусматривается. Допустим, штатный иммобилайзер не был активирован и не использовался владельцем. Тогда, через 6 секунд после запуска двигателя включается «лампочка с машинкой».
Обучающий и рабочий ключ ВАЗ
Программировать вы сейчас будете не автосигнализацию, и даже не иммобилайзер, а блок ЭБУ. И появится возможность запуска двигателя, даже когда иммобилайзер неисправен:
- Возьмите ключи «рабочий» и «обучающий» (с красной полосой).
- Нужно закрыть двери автомобиля, установить «обучающий» ключ, включить и сразу выключить зажигание. Лампочка начнет мигать.
- В течение 6-ти секунд поменяйте ключ на «рабочий». Включите зажигание.
- Последуют 3 сигнала, затем еще пара сигналов. Тогда, зажигание выключают.
- За 6 секунд снова меняют ключ на «обучающий», включают зажигание.
- Поступают аналогично шагу «4».
- Держите ключ в замке до одиночного сигнала (светодиод поменяет поведение).
- Пока светодиод мигает, включите зажигание.
- Ждите, пока не погаснет лампа Check Engine.
- Нажатиями на «газ» выполняют ввод кода. Короткое нажатие – увеличение цифры, длительное удерживание (более 5 секунд) – запись. Всего используется 6 цифр.
- Удерживая «газ» дольше 5-ти секунд, вы заметите: Check Engine не гаснет.
- Выключите зажигание.
На этом запись завершена.
Обход с использованием кодовой последовательности
Если бы здесь рассматривалось, как отключить сигнализацию в машине, было бы сказано: откройте дверь автомобиля, закройте ее и нажмите кнопку Valet в ранее заданной последовательности.
Модуль педали газа с датчиками
Для АПС-6 роль кнопки выполняет педаль газа. А последовательность, о которой идет речь, вы задали сами (см. предыдущую главу). Включите любым ключом зажигание, дождитесь погасания лампы Check Engine.
Ввод кода осуществляется так же, как указано в предыдущей главе (шаг 10). Есть требования:
- После ввода 6-й десятичной цифры лампа Chech Engine должна гореть;
- Если у вас индикатор мигает, был использован неправильный код;
- После старта мотора лампа может гореть либо гаснет (ЭБУ М1.5.4).
Вы запустите двигатель, если Check Engine будет гореть после ввода последовательности. Удачного старта.
Деактивация продолжит действовать и после включения генератора. Но время действия будет небольшим – 5 секунд.
Теперь лирическое отступление. Модуль АПС-6 выполняет роль сигналки, управляя штатным электропакетом:
Доработка клеммника после отключения
Вот как борются с последствиями, вызванными отсутствием иммобилайзера:
- В блоке ЭБУ M1.5.4 (Bosch) штатный чип EEPROM заменяют сервисным. На пару секунд включают зажигание. Те, кто не хочет вскрывать корпус, может пользоваться программой COMBISET.
- Для ЭБУ «Январь 5.1.X», VS.1 разработаны схемы программаторов, позволяющих записывать данные в EEPROM без вскрытия блока. Файл новой прошивки можно скачать здесь: http://chiptuner.ru/download/progs/eeprom.zip либо считать его с еще не активированной системы.
- Для блока Bosch MP7.0H подойдет программа COMBISET.
Было рассмотрено, как отключить сигнализацию на машине, если функцию сигналки реализует блок АПС-6. Кстати, для ЭБУ Bosch MP7.0H подходит еще один вариант – микросхему выпаивают, чтобы прошить ее «с нуля».
Внутренности блока управления двигателем
Правда, для выполнения этих действий нужен программатор.
Комплектация
В машинах Niva Chevrolet иммобилайзер конструктивно состоит из таких элементов:
- главный модуль, который позволяет включать и выключать блокировку силового агрегата посредством отправки команды на управляющие элементы;
- реле блокировки двигателя машины;
- диодный индикатор, который располагается в салоне, место монтажа выбирает установщик;
- ключ, вставляющийся в замок зажигания, с его помощью можно заводить и отключать мотор;
- набор силовых кабелей для подключения устройства к бортовой сети;
- руководство пользователя, в котором описаны все нюансы установки и использования блокиратора.
О неисправностях блокираторов в автомобилях ВАЗ рассказал канал IZO))) LENTA.
Возможности ИММО
Какие функции должен выполнять иммобилайзер:
- блокирование систем перемещения машины посредством использования одного рабочего канала передачи данных;
- возможность аварийного выключения блокиратора и перевод устройства в сервисный режим;
- автоматическая активация и деактивация защитной функции, большинство иммобилайзеров позволяют произвести настройку таймера для включения режима охраны по времени;
- управление замком капота.
Иммобилайзеры АПС-6 допускается синхронизировать для работы с электрическими стеклоподъемниками, противотуманными фонарями. При необходимости они могут использоваться для выполнения диагностики К-линии.
Если вы установите на свое авто более современный вариант блокиратора, беспроводной или контактный, то такие устройства будут иметь дополнительные функции и возможности:
- диалоговая авторизация автовладельца, идентификация осуществляется посредством использования ключа, выполненного в виде пластиковой карточки;
- если ИММО выполняет автоматическую авторизацию, то идентификация производится с использованием специальной метки;
- современные устройства позволяют подключать одновременно до пяти блокирующих реле, при этом управление может осуществляться как основными, так и дополнительными ключами и метками;
- многие модели устройств имеют функцию антиограбления, а также переводят блокиратор в сервисный режим с помощью кнопки Валет, последняя может использоваться для управления;
- для обеспечения надежной передачи сигналов применяются последние технологии, это позволяет передавать информацию с более высокой скоростью;
- все современные иммобилайзеры могут продуктивно функционировать в диапазоне критических температур — от самых низких до наиболее высоких;
- блокираторы могут эффективно функционировать не только внутри автомобиля, но и при их монтаже снаружи.
Великий Чиптюнер рассказал об удалении блокиратора из автомобиля Нива Шевроле.
Правильная установка
Устанавливают иммобилайзера в следующем порядке:
- Обесточивают бортовую сеть авто, отключая соответствующую клемму аккумуляторной батареи.
- Установка устройства на рулевой колонке считается надежным вариантом. Для этого снимаются элементы пластмассовых панелей и выбирается место для монтажа, удаленное от движущихся механизмов.
- Монтируется центральный управляющий блок. Способ его фиксации должен предотвращать передачу вибраций на блок во время поездок, иначе блок быстро сломается. Размещение блока должно быть скрытным. Например, в жгутах заводской проводки.
- Укладывается проводка, которой комплектуется устройство. Провода подключаются к блоку управления, к замку зажигания и другим вспомогательным системам по схеме, разработанной изготовителем устройства.
- Согласно той же схеме проводится монтаж реле блокировки и датчиков.
- Внутри салона размещается светодиодный индикатор открытым или замаскированным способом. Открытая установка индикатора в ряде случаев может отпугнуть потенциального угонщика. Скрытая установка может сбить с толку злоумышленника и заставить его искать блокиратор, а затем и отключить его.
- В заключении устройство программируется и обучается согласно инструкции завода-изготовителя иммобилайзера.
После установки и подключения все демонтированные пластмассовые элементы облицовки устанавливаются на свои места.
Симптомы неполадок в работе иммо на Шевроле Нива обычно следующие:
- На панели приборов горит индикатор Чек Энджин или значок иммобилайзера.
- Ключ, установленный в замок, не позволяет заводить силовой агрегат машины. Двигатель не заводится и коленчатый вал не крутит. Иногда такие неполадки можно расценить как неисправность стартера или аккумуляторной батареи.
Индикатор на приборной панели может загораться по разным причинам, в том числе при неисправности самой лампочки.
Причины неисправностей
Основные причины проблемы:
- Разряд источника питания в брелке управления блокиратором.
- Повреждение метки в ключе. Из-за этого микропроцессорный модуль управления не может идентифицировать автовладельца.
- Неисправности механического плана — повреждения самого ключа или управляющего блока системы. Возможно окисление контактов либо появление на них дефектов. Если блок управления подвергается воздействию влаги, его могло залить.
- Неисправности электрической составляющей. Имеются в виду провода, использующиеся для подключения блокиратора — они могут быть повреждены.
- Программные неисправности блока управления.
Пользователь Александр Захаров показал один из признаков неисправности в работе блокирующего устройства двигателя Нивы.
Как исправить?
Процедура устранения неисправностей и ремонта устройства, позволяющего блокировать ДВС, своими руками, состоит в следующем:
- Производится проверка работы источника питания в ключе. Если батарейка разрядилась, ее необходимо поменять на новую.
- Если замена источника питания не помогла, необходимо проверить целостность метки в ключе. Если она повреждена, исправить самостоятельно это не получится. Придется делать дубликат ключа.
- Выполняется диагностика блока управления иммобилайзером. Проверяется его целостность, контактные элементы. Если последние повреждены либо окислены, то они подлежат замене или очистке. В случае когда причина неисправности заключается в воздействии влаги на модуль, единственным вариантом устранения проблемы может быть его просушка. Для этого модуль необходимо разобрать, а саму плату положить в теплое и сухое место.
- Неполадки в работе проводки диагностируются визуально или с применением тестера. Последний вариант более предпочтительный, поскольку он точный. Если визуальная диагностика не дала результатов, необходимо прозвонить мультиметром все проводники, чтобы определить поврежденный. Оборванные кабели, а также провода с износившейся изоляцией подлежат замене.
- Неполадки программного характера модуля управления могут быть решены только путем перепрошивки устройства. Выполнить эту задачу в домашних условиях самостоятельно очень проблематично, рекомендуем обратиться к специалистам.
Функции и назначение
А что делать тем, кто приобрел более дешевый вариант Шевроле Нива, но через определенное время все же решил установить иммобилайзер? Придется разбираться в его устройстве, принципе работы и заниматься его установкой.
Иммобилайзер имеет единственно и простое назначение – не дать угнать ваш автомобиль. То есть, при попытке получить доступ к вашему автомобилю иммобилайзер всячески блокирует его способность двигаться. Достигается это разными способами: может отключаться топливный насос, перекрываться подача воздуха или подача воздуха в двигатель, главным остаётся то, что Нива остается обездвижена и ничего с ней сделать не выйдет.
Существуют два метода реализации блокировки, отличаются они между собой скоростью реализации:
- Мгновенная.
- Последовательная.
Первый выглядит как мгновенная блокировка автомобиля, как только его пытаются запустить с помощью неродного ключа или вовсе без ключа. То есть, как только угонщик пытается что-то сделать — автомобиль становится неподвижным. Другой вариант является полностью противоположным. Авто легко заводится и полностью переходит под контроль вора, но через 15-20 минут он мгновенно заблокируется и просто заглохнет. Как правило, автомобиль перестает ехать прямо на оживленной дороге, где нет времени разбираться, что произошло с машиной, сломалась она или сработал иммобилайзер. В таком случае чаще всего вор просто убегает от машины и скрывается, потому что сделать все равно ничего не сможет. Таким образом, еще более увеличивается способность автомобиля оставаться у одного хозяина.
Вот мы и подошли к тому, как же Нива знает, что хозяин рядом с машиной и это он запускает мотор? Существует два способа обнаружения:
- Контактный.
- Бесконтактный.
Первый заключается в том, что автомобиль отмечает правильность вставляемого ключа по его форме. То есть иммобилайзер реагирует на то, какой ключ вставляется в замок зажигания. Здесь идет расчет на то, что угонщик ни знает какой именно ключ подходит для той или иной машины, а подбирать к каждой машине у него все равно не выйдет, тогда сразу же сработает блокировка. Да и носить с собой пришлось бы вору сотню-другую ключей, потому что разных замков на заводе для автомобиля Нива было придумано достаточно.
Другой вариант сводится к тому, что иммобилайзер и автомобиль осуществляют постоянный радиообмен между собой. В ключ встраивается специальный чип, который генерирует уникальный сигнал для опознавания его автомобилем. Здесь также присутствуют небольшие варианты устройства. Может быть так, что идентификация будет производится только при вставлении ключа в замок, то есть над замочной скважиной и располагается приемщик сигнала. Другой вариант, когда иммобилайзер имеет более мощный передатчик и Нива чувствует расположение своего хозяина в радиусе 500 метров — 1 километра. Такой способ наиболее прогрессивный хотя бы потому, что не требует специального дорогущего замка, который будет оснащен микросхемами для опознавания сигнала. К тому же, когда хозяин удаляется от машины на определенное расстояние автомобиль сразу же блокируется, потому что она уже знает, что хозяин ушел достаточно далеко, и он никак не может ее сейчас заводить.
Неисправности электрической части
В первую очередь для всех типов и моделей автомобилей стоит обратить внимание на аккумуляторную батарею – она может быть изношена или просто разрядиться.
Намочился или пришел в негодность стартер.
Клеммы могли окислиться, что привело к плохому контакту аккумулятора.
Неисправности часто бывают из-за дефектов свечей зажигания, которые возникают при использовании некачественного топлива. Также свечи могли попросту износиться, образовывая большой зазор.
Еще одной причиной является перегорание предохранителя.
Поломка реле зажигания.
Возможно, что был оторван провод, питающий стартер или инжектор.
Иммобилайзер не работает.
Как отключить ИММО у Российского автопрома
Работа иммобилайзера на машинах Российского производства точно такая же, как и на всех импортных моделях. Что касается автомобилей ВАЗ (небольшая Калина, современная Приора, Гранта или ветерана 2110, не говоря о Нива-Шевроле), то именно они являются наглядными примерами периодического зависания ЭБУ и являются одной из причин необходимости отключения ИММО. В то же самое время, применяемые на них приборы (модели АПС-6, устаревший АПС-4, импортный Bosch M1.5.4, Январь 5.1. и VS.1) нельзя назвать совсем уж плохими приборами.
Как и следовало ожидать, в погоне за снижением себестоимости, пострадало в первую очередь качество. В том числе и электронный блок с иммобилайзером, с их программным обеспечением. Дело дошло до такого казуса, как набор определённого кода нажатием на педаль газа, при зависании блока управления.
Алгоритм работы связки «ЭБУ — иммобилайзер – ключ зажигания с чипом» аналогичен работе на автомобилях других производителей. При необходимости отключить ИММО самому потребуется:
1. самому демонтировать ЭБУ:
- блок АПС-6 автомобиля ВАЗ Калина находится сразу за магнитолой;
- традиционно это Bosch-кий прибор, модель M797;
- в брелоке автомобиля ВАЗ Калина расположен сам чип;
- брелок же от ВАЗ Калина управляет и центральным замком машины;
- блок АПС-4 автомобиля ВАЗ 2110 находится за левой боковой панелью центральной консоли;
- на Нива-Шевроле блок расположен в центральной консоли;
- в верхней его части у правой ноги водителя;
- ближе к полу расположен IMMO Нива-Шевроле;
- на ВАЗ Приоре электронный блок и IMMO расположены под центральной консолью;
- необходимо снять пластмассовые крышки со стороны водительского и пассажирского сидений;
- IMMO ВАЗ Приоры расположен несколько ниже ЭБУ;
- технически контроллер стеклопакета совмещён с IMMO автомобиля;
2. стереть из его памяти данные об иммобилайзере:
- потребуются программаторы и специальные программы;
- возможно использование специального чипа с встроенной программой очистки;
3. отключить у IMMO его контакты с №9.1 и №18, соединив их между собой;
4. после отключения ИММО, разъёмы нужно установить обратно.
Важно: при отключении IMMO на машинах ВАЗ, не имеющих катализатора и компьютерной установки СО, потребуется его новая регулировка. При очистке данных в блоке управления стираются и значения окиси углерода
Если, по каким-то причинам, потребуется самому заняться отключением иммобилайзера на автомобилях семейства ВАЗ типа Калина или Приора нужно серьёзно оценить свои профессиональные способности. Достаточно ли хорошо владельцем авто освоены возможности программаторов, знаком ли он с утилитой по очистке Eeprom и программой Combiset. Одних знаний основ автоэлектрики и законов Ома будет недостаточно.
Если желание всё делать самому непреодолимо – нет ничего не возможного. В остальных случаях, когда машина не только друг, но и кормилец – специализированный техцентр будет лучшим решением. Тем более если машина находится на гарантии.
Метки: имобилайзер
Комментарии 10
проверь питание на иммо. похоже ты его обесточил.
Новый обучающий ключ прошьется только в новый блок иммобилайзера. Так на заводе задумано.Поэтому хорошо, что обошлось предохранителем.
Удали иммобилайзер. Делается быстро и нах… не нужен. Даже если заработает сейчас, может отказать потом в самый неподходящий момент, тем более, что находится он очень низко — в районе правой пятки водителя.
Если иммо прошит то удалить как раз таки не просто к сожалению
Дак у всех иммобилайзеров принцип работы одинаков. С мозгами они обмениваются кодом, который в иммобилайзере вшит. При замене мозгов или неисправностях иммобилайзера необходим обучающий ключ. Ну и т.д. и т.п.
Суть в том, что при отключении иммобилайзера из цепи, в соеденительной колодке ставится перемычка, а в мозгах впаивается какая-то блуда, которая блокирует отправку запроса кода. После чего мозги просто перестают запрашивать у иммобилайзера правильный код, а как будто бы уже сразу его получают и разрешают запуск всех систем авто. Сам иммобилайзер при этом работает, только в рубленом режиме, ну а мозги остаются в норме.
Как-то так. А про прошивку самого иммобилайзера не слышал, если только новые версии какие-то. У меня ж машинки старые)))
Не.если прошивкой в мозгах иммо сбросить на дефолт то все.по барабану на иммо.на его наличие и отсутствие. вобщем как будто их и небыло никогда))
Такого не слышал. Себе удалял по описанной выше схеме. Просто и быстро.
Ключи прописываются не в иммобилайзере, а в мозгах.Чтобы сбросить настройки ключей:1. новые мозги.2. обнулить соответствующий чип (снятие, вскрытие мозгов и программатор).3. Перепаять этот чип на новый пустой.
К ближайшим чиптюнерам и пусть прошьют мозги с отелючением иммо.
Китайский предохранитель F20 попался. Выглядит целым, а не работает.
Что делать если случайно заблокировали двигатель?
Если по непонятной причине двигатель был заблокирован, то скорее всего вы сделали что-то не так и иммобилайзер активировал еще одну функцию, которая и произвела блокировку.
Тут многое зависит от того, какая система защиты установлена
Но в любом случае нужно обратить внимание на информацию на брелоке
Если стоит иммобилайзер StarLine, то при возникшей проблема на брелоке активируется надпись IMMO, при этом лампочка будет часто мигать.
Алгоритм действий:
- Ключ выньте из замка зажигания;
- Нажмите кнопку центрального замка.
- Повторите попытку запускам двигателя.
Или:
- Покиньте авто;
- Поставьте сигнализацию в режиме охраны;
- Выждите несколько секунд.
- Снимите машину с сигнализации.
- Запустите двигатель.
Отключение иммобилайзера своими руками
Как уже было сказано выше, необходимость проведения процедуры по отключению иммобилайзера, может возникнуть в случае его нестабильной работы, либо поломки устройства
Обратите внимание и на то, где расположен иммобилайзер, потому как при незнании найти его достаточно проблематично
Примерно так выглядит блок иммобилайзера под торпедой.
Принцип работы
В то время когда, происходит программирование устройства, оно сохраняет всю информацию в независимую энергопамять (EEPROM). Там же хранится весь исходный код и о паре ключей, которые идут в комплекте к этому устройству.
Отключение же всего иммобилайзера может быть исполнено только в том случае, когда оно отключено физически, то есть будет отключено питание, а из памяти ЭБУ будет стёрта вся информация. Говоря простыми словами, надо обесточить устройство и удалить всю информацию о нём.
Порядок работ по отключению на Шевроле Нива
- Если вы решили самостоятельно провести демонтаж, то вам будет необходима специальная перемычка, которая после отключения питания, обеспечит возможность восстановления обмена данных между ЭБУ и диагностическим разъёмом.
Наглядно показано, какие контакты должны быть замкнуты.
- Также можно просто-напросто обрезать провода и запитать их вручную. Однако такой способ наиболее сложен, ввиду того, что при необходимости, восстановить линию будет куда труднее, нежели просто вынуть перемычку.
- Для того чтобы почистить память устройства, необходимо отключить его от питания, далее вставить вышеназванную перемычку в контакты «9» и «18» диагностической колодки.
Затем необходимо определить, какой тип ЭБУ установлен на автомобиле, и чаще всего это, как правило, Bosch M1.5.4.
- После, необходимо заменить «стоковый» чип, на специальный, в котором «вшито» программное обеспечение для очистки памяти управления.
- После этого включаем зажигание на некоторое время, чтобы память очистилась и «прошилась».
- После таких манипуляций, запуск двигателя должен происходить в штатном режиме, без каких-либо неполадок.
Нюансы при отключении иммобилайзера
На некоторых автомобилях, где установлен протокол VS.1 либо Январь 5.1.х, может потребоваться перепайка микросхем, путём физического удаления памяти, либо использования стороннего ПО.
Обратите внимание, что при выполнении такой процедуры, вам потребуется не только специальный кабель, программы, но и старый файл прошивки, который необходимо перепрограммировать на стационарном ПК и «заливать» обратно в устройство.
На автомобилях с протоколом Bosch MP7.0H, для того, чтобы выключить «иммо», поможет только выпаивание микросхемы и её отдельное прошивание.
Правильная установка
Процедура установки производится так:
Отключите зажигание в машине, откройте капот и обесточьте бортовую сеть. Для этого ключом ослабьте зажим на клемме аккумулятора и отсоедините ее. Все работы осуществляются при отключенной бортовой сети, чтобы не допустить возможного замыкания и перепада напряжения.
Затем надо обеспечить доступ к месту монтажа блокиратора. Устанавливать его в тоннеле рядом с правой ногой водителя — не самый надежный вариант. Лучше разместить блокиратор на рулевой колонке. Для этого демонтируйте часть облицовки, открутите все саморезы, которые фиксируют пластиковые накладки, и снимите их. Убедитесь, что в месте монтажа нет движущихся элементов, их воздействие может вывести из строя блокиратор. Обеспечьте доступ для укладки проводов к месту установки девайса.
На следующем этапе производится монтаж основного управляющего блока. Зафиксируйте его на месте. Во время движения на модуль не должны оказывать воздействия вибрации, иначе устройство выйдет из строя. Надежно закрепите его посредством саморезов
Важно, чтобы иммобилайзер был замаскирован, это позволит предотвратить его отключение в случае взлома и незаконного проникновения в авто. Можно спрятать устройство в жгут штатной проводки.
К месту монтажа укладываются все провода, которые идут в комплекте
В зависимости от модели иммобилайзера количество кабелей отличается. Они могут использоваться не только для блокировки силового агрегата, но и для управления другими системами и узлами. Если устройство не бесконтактное, то надо подключить провода ко всем механизмам начиная от замка зажигания и заканчивая вспомогательными системами. Для этого используется схема, которая входит в комплектацию.
На следующем этапе производится монтаж блокировочных реле или датчиков, здесь все зависит от типа блокиратора.
В салоне авто устанавливается диодный индикатор. Есть два варианта установки — скрытая и открытая. Иногда открытый монтаж лампочки позволяет отпугнуть потенциальных угонщиков. Но некоторые автовладельцы выбирают скрытый вариант установки, тогда преступник не будет знать о наличии ИММО и блокировка двигателя может сбить его с толку. Злоумышленнику потребуется время для поиска блокиратора и его отключения.
На последнем этапе производится процедура программирования и обучения блокирующего устройства. Процесс осуществляется в соответствии с показателями, которые указаны в сервисном руководстве.
None О самостоятельном монтаже блокиратора рассказал автоэлектрик Сергей Зайцев.
Неисправности электрической части
В первую очередь для всех типов и моделей автомобилей стоит обратить внимание на аккумуляторную батарею – она может быть изношена или просто разрядиться.
Намочился или пришел в негодность стартер.
Клеммы могли окислиться, что привело к плохому контакту аккумулятора.
Неисправности часто бывают из-за дефектов свечей зажигания, которые возникают при использовании некачественного топлива. Также свечи могли попросту износиться, образовывая большой зазор.
Еще одной причиной является перегорание предохранителя.
Поломка реле зажигания.
Возможно, что был оторван провод, питающий стартер или инжектор.
Иммобилайзер не работает.
