Отключаем иммобилайзер на ВАЗ-2110 своими руками (без прошивки)

Включение и отключение АПС-4

Иммобилайзер, даже если он активирован, не мешает работе любой автосигнализации, которую решили подключить дополнительно. Единственно, что с ним будет невозможен автозапуск. Допускается установка обходчика либо активация режима Valet. Но во втором случае мотор можно завести «болванкой», а в первом потребуется взламывать сигнализацию.

Процедура отключения

Конечно, тут мы рассматриваем, как включается режим Valet. Задействовать его будет легко:

1. Включают зажигание, не снимая авто с охраны;
2. Диод начинает мигать;
3. «Красный» брелок подносят к считывателю, и выключают зажигание, удерживая брелок;
4. Диод будет гореть непрерывно, последует сигнал зуммера штатной сигнализации;
5. Снимите брелок;
6. Через 3-5 секунд после шага 3 диод начнет мигать прерывисто;
7. В течение 10-ти секунд снова устанавливают брелок на считыватель;
8. От штатной сигнализации последует звуковой сигнал длительностью в секунду, диод станет гореть непрерывно;
9. Брелок убирают, и в течение 10-ти секунд зажигание включают;
10. Зуммер издает короткий сигнал, и зажигание выключают.

Рассмотрена последовательность, позволяющая программно отключить блок АПС. Для контроллера «Bosch MP7» шаг «9» выглядит по-другому.

Сейчас будет сказано, как именно.

Представьте, что шаг «9» заменен тремя следующими:

1. Убирают брелок, затем в течение 10-ти секунд включают зажигание;
2. Не дожидаясь звукового сигнала, зажигание выключают через 2 секунды;
3. Следует сигнал зуммера.

Используя эту последовательность, установку режима Valet проводят в тех авто, где применен контроллер ЭБУ MP-7. Машины ВАЗ с этим контроллером – не редкость. Кстати, к семейству 2110 утверждение почти не относится: в «Десятку» чаще устанавливали отечественный блок ЭБУ.

Все последовательности, приведенные выше, будут бесполезны для блоков АПС-6. Изготовить и подключить новый модуль в компании ВАЗ додумались, когда стали выпускать «Шевроле-Ниву». Затем «6-й блок» перешел в другие авто, которые выпускались после 2003 года. И значит, на семейство ВАЗ-2110 предостережение не распространяется.

Как вернуть все обратно

Допустим, режим Valet нужно выключить. Тогда понадобится взять обучающий брелок, а заодно надо захватить брелоки, используемые для снятия с охраны. Действия проводят в последовательности:

1. Включают зажигание, к считывателю подносят обучающий брелок;
2. Удерживая брелок на месте, зажигание выключают;
3. Штатный зуммер должен издать сигнал, после которого брелок убирают;
4. Через 3-5 секунд после «шага 2» диод начинает мигать;
5. Когда диод мигает, к считывателю подносят «черный» брелок;
6. Зуммер штатной сигнализации сработает снова;
7. После шага «6» обучайте следующий брелок;
8. Пока диод мигает, к считывателю подносят «красный» брелок;
9. Диод начнет гореть ровным светом;
10. Нужно сразу включить зажигание;
11. Для ЭБУ MP-7 зажигание выключают через 1-2 секунды;
12. Для контроллеров, отличных от MP-7, зажигание выключают после звукового сигнала;
13. Ждут не менее 10-ти секунд.

Установка, то есть включение охранного режима было выполнено полностью. Но, не спешите.

Для любой автосигнализации, где используется односторонний код, характерно такое явление, как потеря синхронности работы элементов (блоков). Когда речь идет об иммобилазере ВАЗ, имеется в виду вот что: теряют синхронизацию блоки ЭБУ и АПС.

Выполним процедуру ресинхронизации:

1. Открывают дверь, отключают охрану «черным» брелоком;
2. Включают зажигание;
3. Если диод мигает с частотой 1 Герц, нужно выключить зажигание и подождать 15 секунд.

После завершения шага «3» система готова к работе. Вообще же синхронизация теряется, когда прописывают брелоки. Но еще так получится, если отсоединить, а затем снова подключить шнур 28 (линия «K»).

Замечание: не пытайтесь прописывать брелок, используемый в другом автомобиле LADA! Нужны «штатные» брелоки либо новые.

Непосредственное отключение прибора

Для того чтобы отключить иммобилайзер, потребуется последовательность действий.

1. Найти в нижней части консоли специальный разъем.
2. Произвести выемку блока управления.
3. Выполнить считывание информации, хранящейся в энергозависимой памяти.
4. Произвести стирание всей имеющейся в наличии информации о когда-либо работавшем иммобилайзере.
5. Отключить блок питания, для того чтобы в дальнейшем устройство не блокировалось.
6. Сделать отключение консоли иммобилайзера. Она находится в машине на уровне магнитолы.
7. Отключить на ощупь 20-й по счету контактный провод.
8. Произвести полное восстановление системы. Для этого необходимо временно соединить между собой 9-й и 18-й провода. Изначально их необходимо изолировать, только после этого вновь присоединить их к двигателю и приступить к сбору конструкции в изначальное положение.

Выполнив все перечисленные действия, вам необходимо воспользоваться специальным чипом. Приобретается он в зависимости от того, какая именно модель ЭБУ была установлена производителем на ВАЗ 2110. С его помощью независимая от энергии память полностью перепрошивается. Очень часто водителей ваз интересуют вопросы, где находится иммобилайзер на ваз 2115, как отключить иммобилайзер на ваз 2112, или других моделей ваз имеющих иммобилайзер. Для того чтобы работа прошла без каких-либо сбоев, необходимо выполнить специальное перепрограммирование при помощи красного ключа. Только после этого в условиях успешного совершения предыдущих действий проводите отключение иммобилайзера.

Конечно, отключая его, вы в большей степени подвергаетесь риску угона автотранспорта. Кроме того, не стоит забывать и то, что блок управления — очень хрупкая вещь. На ваз 2110 иммобилайзер встречается лишь на моделях с инжекторными моторами. При сходе с конвейера на автомобиле не запускают защитные функции. Если раньше у вас не было опыта в проведении подобной работы, лучше всего обратиться к специалистам, чем проводить ее самому. Ведь это может привести к серьезным поломкам. Цена на ремонт в большинстве случаев существенно превышает стоимость отключения иммобилайзера в автомастерской, а времени на устранение поломки вы потратите намного больше. Удачи!

На «десятку» начали устанавливать иммобилайзеры с приходом инжекторного двигателя. Это устройство отвечает за блокировку запуска силового агрегата. Но сегодня достаточно часто возникает необходимость в обходе этой защиты. Но как отключить и зачем это вообще нужно владельцу «десятки»? Сегодня мы детально рассмотрим вопрос, касающийся иммобилайзера на ВАЗ 2110.

Иммобилайзер для ВАЗ 2110

Сегодня можно встретить контактные и бесконтактные иммобилайзеры, последние из которых более востребованы. Первыми управляют при помощи ключа, а для вторых предусмотрен брелок, либо карточка. Их комбинируют с остальными противоугонными системами.

Ключ мастер

На ВАЗ 2110 иммобилайзер встречается лишь на моделях с инжекторными моторами. При сходе с конвейера на автомобиле не запускают защитные функции. Для этого предусмотрен специальный комплект ключей. Один из них красного цвета. Это ключ-мастер, которым активируют защиту. Двумя остальными, которые черные, пользуется автовладелец.

«Обучение», то есть активацию, обычно выполняют в автосалоне перед подготовкой автомобиля к продаже. Хотя некоторые клиенты с легкостью способны выполнить процедуру самостоятельно.

Видео «Наглядная инструкция по удалению иммо с «Десятки»

Более подробная и наглядная инструкция по отключению иммобилайзера на автомобилях ВАЗ 2110 приведена на видео ниже (автор ролика — Дмитрий Епишев).

Загрузка …

Существует два вида иммобилайзеров:

• контактные;
• бесконтактные.

Для управления первых служат ключи, а для вторых – специальный брелок либо карточка. Как правило, они прекрасно комбинируются с противоугонными сигнализациями. Первые сигнализации на данную марку имеют название АПС-4.

Особой надежностью они не отличаются, а вот преемники АПС-6 гораздо качественнее. Ранее они применялись для управления противотуманками. Нередко бывает, что АПС-6 находится в старом корпусе с цифрой 4.

Основу иммобилайзера ВАЗ-2110 составляет обмен данными между ЭБУ и самим прибором. Срабатывает или разрешение на запуск двигателя, или блокировка, без чего автомобиль никак не завести. Как отключить иммобилайзер на ВАЗ 2110 – этот вопрос очень актуален для многих, особенно если стоит двигатель на 8 клапанов.

Как отключить

В тонкости устройства и схемотехнику мы вникать не станем, поскольку для ремонта, настройки и замены элементов иммобилайзера необходимо иметь хороший багаж знаний по микроэлектронике и опыт работы с микросхемами.

Однако вкратце мы рассмотрим несколько вариантов отключения штатного охранника. Это может пригодится внезапно, когда автомобиль ни с того ни с его перестаёт реагировать на рабочий ключ, а случиться это может в любой момент. История знает случаи, когда иммобилайзер на ВАЗ-2110 полностью выводил из строя звонок по мобильному телефону или сторонняя радиопомеха.

Все способы

К чести разработчиков, стоит сказать о том, что в последней версии десяточного иммобилайзера предусмотрена возможность одноразового его отключения. Это работает в том случае, когда такая функция заблаговременно активирована. Выглядит это все несколько нелепо , но ничего лучше инженеры предложить не смогли:

1. При активации иммобилайзера в его память прописывается секретный код из шести цифр.
2. Активируется аварийная функция. (Об этом подробно прописано в инструкции к каждому иммобилайзеру).
3. Активация происходит нажатием на педаль газа. Нажимать на педаль нужно столько раз, сколько прописано в секретном коде. То есть, если код состоит из цифр 123456, к примеру, то нужно нажать на педаль один раз, выждать несколько секунд, потом нажать два раза, выждать ровно столько же, потом три раза и так до последней цифры. Если не получилось — тренируемся снова.

А что касается отключения иммобилайзера, то есть только два варианта — прошивка и перепиновка проводов. Самый доступный способ — второй, с него и начнём.

Обрезаем провода на иммобилайзере

Перед началом работы разберёмся в том, что мы будем делать теоретически. Перед эксплуатацией каждый иммобилайзер проходит процедуру обучения. Она заключается в записи на энергонезависимый носитель информации EEPROM кодов ключей. С конвейера автомобиль выходит с чистым EEPROM , а перед эксплуатацией новый владелец прописывает в памяти коды ключей.

В итоге получаем цепочку: комплект ключей — иммобилайзер — ЭБУ.

Эта тройка будет работать только в такой комбинации и при попытке заменить хотя бы один элемент, двигатель не запустится.

Наша задача в том, чтобы убедить память (EEPROM) ЭБУ в том, что иммобилайзера не существует физически. Только так мы сможем запустить двигатель нашим ключом. При этом желательно оставить диагностический канал К-лайн. Делаем это так:

1. Находим корпус иммобилайзера. Он находится прямо над электронным блоком управления. Чтобы до него добраться, снимаем боковую панель консоли.

Как активировать иммобилайзер на приоре

Процесс запуска охранного противоугонного прибора на приоре обладает некоторыми нюансами. Включить электронный механизм можно самому, без помощи мастера из сервиса.

1. Закройте все двери приоры, после чего осуществите зажигание при помощи обучающего ключа (он отмечен красной индикацией).
2. Как только машина издаст 3 звуковые индикации, достаньте обучающий ключ из замка зажигания.
3. Поставьте вместо него функциональный ключ и проверните в положение зажигания (держать ключ в таком положении нужно не более 5-и секунд).
4. Зафиксируйте сначала 3, а потом еще 2 индикатора (писка).
5. Поменяйте ключи местами, после чего выполните зажигание.
6. Вновь зафиксируйте 3 и 2 сигнала.
7. Деактивируйте зажигание, не доставая обучающий ключ из соответствующего паза.
8. Дождитесь звуковой индикации (1 сигнал, писк).
9. Активируйте зажигание, оставляя ключ в таком положении до появления сигнала с клаксона машины.
10. Отключите зажигание, не вынимая ключа из паза до момента гашения иконки индикатора иммобилайзера на приборной панели.

Установка

Датчики открытия капота и багажника устанавливаем так, чтоб они замыкались (на «массу») при открытии. Для этого будет нужно крепления. Обычно, в моторном отделе концевик располагают на моторном щите (на болт крепления звукоизоляции щитка передка). В багажнике с боковой стороны на болт обивки около боковой полки:

Сирена крепиться в подкапотном пространстве на хоть какой свободный болт, в этом случае заместо адсорбера. По мере надобности для наилучшего крепления кронштейна просверливается дополнительное отверстие. Рупор сирены должен быть ориентирован вниз, чтоб исключить попадания воды.

Укреплять датчик удара к кузову следует агрессивно, чтоб он сумел принимать вибрации по всему периметру автомобиля. Не следует располагать датчик поблизости воздуховодов либо на открытом солнце. В большинстве случаев датчик удара укрепляют шурупами к щитку передка под панелью устройств.

Сам блок сигнализации располагают в любом комфортном месте, к примеру, за ЭБУ под торпедо. Антенну крепим на лобовом стекле.

Как самому отключить иммобилайзер?

Если штатный иммобилайзер заблокировался, то отключить АПС-4 достаточно просто. Нужно физически устранить иммобилайзер, удалить информацию о нем из энергонезависимой памяти ЭБУ впрыска, после чего установить перемычку в разъем иммобилайзера для восстановления целостности диагностической шины.

На автомобилях «десятого» семейства ВАЗ АПС установлен над ЭБУ впрыска, доступ к нему – сбоку центральной консоли у педального узла. У «девятого» и в дальнейшем «пятнадцатого» семейства машин ВАЗ – за панелью приборов, в районе рулевой колонки.

После физического отключения АПС-4 перестанет работать штатное плавное гашение света плафона в салоне. Так как отключить иммобилайзер – это по сути только разорвать его связь с ЭБУ впрыска, то можно и не удалять сам блок, а просто извлечь из его разъема контакты 9 и 18, соединив их «мимо иммобилайзера».

Теперь блок физически отключен от ЭБУ впрыска, но ЭБУ по-прежнему ждет от него сигнал на разрешение запуска. Поэтому теперь нужно очистить EEPROM ЭБУ, что удобнее делать на блоках типа «Январь 7.2», где для этого достаточно собрать простейшее устройство-программатор из двух «крокодилов» для подачи питания и «массы» на снятый блок управления, китайского «шнурка» VAG-COM с Aliexpress и нескольких колодок (например, отрезанных от старых компьютерных блоков питания – на давно уже не использующиеся дисководы под 3,5” дискеты колодки питания как раз подходят). На контакты 12, 13, 43, 44, 63 подается «плюс», на 51, 53 и корпус самого блока – «масса», K-линия от адаптера подключается к выводу 71.

Во многих программах для работы с памятью ЭБУ впрыска отключение иммобилайзера максимально просто – в программе ChipLoader для этого достаточно считать EEPROM из контроллера, нажать кнопку «Удалить иммо» и залить обработанный дамп памяти обратно в контроллер.

Старые «бошевские» блоки управления в этом плане в разы менее удобны, поскольку легкого доступа к EEPROM не предоставляют. У них приходится работать напрямую с микросхемой энергонезависимой памяти через специальный программатор – не лучшее решение для выполнения своими руками.

Как снять иммобилайзер на более поздних моделях ВАЗ? Здесь он уже усовершенствован, в том числе появилось управление штатным ЦЗ с радиоключей. Поэтому физически удалять АПС здесь уже нельзя, поскольку перестанет нормально функционировать и центральный замок (подобные же проблемы возможны и при установке б/у блока иммобилайзера на машину, где уже был обучен другой блок). Были модернизированы и сами блоки управления двигателем, их перепрограммирование уже не выполнить настолько «наколенным» способом, поэтому стоит обратиться к специалистам.

Ещё кое-что полезное для Вас:

• Что такое иммобилайзер и принцип его работы
• Как считать код иммобилайзера?
• Реле блокировки двигателя сигнализацией

В более современных системах впрыска удаление устройства уже значительно труднее – если старые «ВАЗовские» блоки спокойно работали с чистым EEPROM, то в дальнейшем эта очевидная лазейка для угонщиков устранена на уровне программного кода ЭБУ впрыска. Он в будет искать связь с блоком иммобилайзера, причем с использованием динамического кода, что делает невозможной и простую подмену блоков.

На таких автомобилях отключение иммобилайзера возможно только при перепрошивке ЭБУ впрыска модернизированной прошивкой, в которой удален код, отвечающий за «общение» с иммобилайзером. Для создания подобных прошивок нужен немалый труд – нужно дизассемблировать готовый машинный код, разобраться в его логике и произвести правильную модификацию. Поэтому даже на привычном «Логане» отключение иммобилайзера может стоить в несколько раз дороже, чем на той же вазовской «десятке», и не за все блоки управления мастера берутся.

Здесь разумнее не отказываться от иммобилайзера полностью, а отремонтировать его, благо ломаться в этой системе практически нечему. При условии целостности считывающей антенны в замке зажигания и ее надежного соединения с иммобилайзером проблемы редки, причем они связаны с включением обходчиков при установке сигнализаций с автозапуском.

Это вызвано тем, что на ряде автомобилей обходчик ставится не бесконтактно (антенна обходчика поверх антенны считывателя), а в разрез штатной антенны. Нарушение контакта из-за наличия натяга в проводах, некачественной скрутки проводов приводит сначала к спорадическим отказам устройства, а затем и к полной неработоспособности. Однако ремонт при этом гораздо быстрее и дешевле, чем отключение иммобилайзера вообще.

Инструкция по отключению иммо

Если вы не знаете, как отключить сигнализацию на ВАЗ 2110, то в первую очередь нужно отсоединить штекер от защиты. Таким образом вы дадите знать компьютеру, что иммо физически отсутствует. После отключения необходимо стереть всю информацию об устройстве из памяти блока управления. Казалось бы, все просто, однако на практике эта процедура понятна не всем автовладельцам. Итак, как отключить иммобилайзер на ВАЗ 2110?

Есть несколько вариантов – обрезать провода или перепрошить устройство, процедура обрезки проводов выглядит следующим образом:

1. Сначала необходимо найти блок управления системой. Как мы уже сообщили, в большинстве случаев он устанавливается за магнитолой, в торпеде.
2. Рукой нащупайте разъем и отсоедините его от блока. На самом разъеме имеется 20 контактов.
3. Далее, от штекера следует отсчитать сначала контакт под номером 9, после чего – контакт 18. Возьмите эти провода и перережьте их ножом. Далее, эти два провода необходимо соединить между собой и заизолировать.
4. После удаления устройства необходимо восстановить линию, по которой осуществляется диагностика. Чтобы сделать это, необходимо поставить перемычку, которая позволит восстановить связь блока управления с диагностической колодкой. Когда вы обрезаете провода, а потом подключаете их друг к другу, таким образом вы восстанавливаете K-Line. После всех манипуляций разъем ставится на место.

Правильная обрезка и подключение проводов для отключения Что касается перепрошивки устройства, то для этого вам понадобится заранее подготовить паяльник с компьютером (подойдет и ноутбук), а также специальный ПАК-загрузчик программатор.

Когда у вас все будет на руках, необходимо выполнить следующие действия:

1. Демонтируйте и разберите блок управления.
2. После разборки нужно найти штекер контроллера и подсоединить к нему ПАК-загрузчик. Сделав это, можно считать стандартную прошивку, которая была установлена при производстве авто.
3. Аналогичным образом необходимо считать данные через выход EEPROM.
4. На ноутбуке или стационарном компьютере необходимо сохранить считанную ранее прошивку, установленную на заводе.
5. В блок управления посредством разъема необходимо закачать новую, чистую EEPROM.
6. Затем можно отключить загрузчик, произвести сборку контроллера и установить устройство на место.

Если в вашем автомобиле ПЗУ запаяна в блок управления, то нужно будет ее отпаять, после чего произвести чип-тюнинг. Если вы не хотите этого делать, то выход есть – можно использовать утилиту, к примеру, Combiset, которая обладает опцией очистки EEPROM без необходимости перепайки платы.

Иммобилайзер – это защита авто от угона, если ставить сигнализацию с автозапуском, то продается обходник иммобилайзера, а просто мозг ковырять и удалять с него специалисты не советуют.

Это устройство работает вместе со штатным контроллером системы впрыска топлива. Иммобилайзер ВАЗ подключается к последнему в разрыв К-линии между ЭБУ и диагностическим разъемом. Для разблокировки охранного устройства используется ключ, содержащий специальную метку. Она излучает зашифрованный код доступа.

В индикатор состояния встроена катушка, которая принимает сигнал транспондера, встроенного в ключ. Если последний был распознан автомобильным противоугонным устройством, то оно передает по К-линии на контроллер разрешающий сигнал. Для разблокировки иммобилайзера требуется поднести ключ к индикатору состояния. Если инициализация прошла, то иммобилайзер разрешит завести двигатель. В противном случае контроллер по сигналу от охранного блока отключит систему зажигания и электробензонасос.

Общие сведения

Монтаж иммобилайзеров ВАЗ был поставлен на поток после того, как производитель наладил выпуска инжекторных двигателей. Предназначение иммо заключается в блокировке запуска силового агрегата в случае несанкционированного проникновения в автомобиль. Перед тем, как устанавливать или произвести отключение устройства в своем авто, предлагаем более подробно ознакомиться с разновидностями, а также принципе работы системы.

На сегодняшний день автомобили оснащаются либо контактными, либо бесконтактными иммо, причем последние более востребованы среди потребителей. Управление контактными системами осуществляется с помощью ключа, в то время как для бесконтактных применяется пульт или карточка. Если вы не знаете, как подключить сигнализацию к центральному замку, то это вполне возможна. Установка сигнализации на ВАЗ 2110 своими руками вполне возможна с дальнейшей комбинацией сигналки с иммо (автор видео — канал IZO)))LENTA).

Что касается «десяток», то такой вид сигнализации встречается только на инжекторных версиях. Для управления устройством имеется комплект ключей. Красный представляет собой ключ-мастер, с помощью которого осуществляется активация защиты. Черный ключ используется владельцем машины. Процедура «обучения» или активации системы обычно осуществляется в салоне, перед тем, как машина поступает в продаже. Хотя в принципе, произвести подключение сигнализации к центральному замку ВАЗ с дальнейшей активацией может быть проведено и в домашних условиях.

Первые «десятки» оборудовались системами АПС-4, однако через какое-то время авто уже стали оснащаться более модернизированными вариантами АПС-6. Что касается установки, то иммобилайзер расположенный либо в рулевой колонке, либо за приборной панелью, либо за магнитолой, а код находится в замке зажигания. Система АПС-6 не подключается к аварийной сигнализации ВАЗ, но может использоваться для управления стеклоподъемниками (если они электрические), а также противотуманными фонарями. Следует отметить, что некоторые АПС-6 оснащаются корпусом от четвертых моделей, вероятно, это связано с переизбытком производства АПС-4. В этом случае на корпусе будет отмечена цифра 4, а на самой схеме должна быть надпись APS-6.

Принцип работы

Если вы решили подключить иммо к центральному замку ВАЗ 2110, для начала ознакомьтесь с принципом работы системы. Принцип функционирования иммо основывается на обмене данными между самим девайсом, а также блоком управления. С учетом той или иной ситуации, иммо определяет, дать ли разрешение на запуск двигателя либо заблокировать его. В последнем случае производится блокировка цепи зажигания, а также бензонасоса, в результате чего запуск мотора будет невозможным. Иными словами, если у вас нет ключа от иммо, то эксплуатация авто будет невозможной.

Предостережение: ключи придется прописывать!

Прочтите и проанализируйте то, что указано ниже:

1. Задействовать режим Valet на иммобилайзере АПС-4 можно только «красным» обучающим ключом;
2. Отключить режим Valet можно тоже обучающим ключом, а не каким-то еще;
3. Главное, что процедура «отключения» будет совмещена с «прописыванием пользовательских ключей»;
4. Если, отключая режим Valet, пользовательские ключи не прописать, то распознавать их иммобилайзер не будет!

Обычно все заканчивается тем, что сервисный режим успешно отключают, но прописать ключи забывают. И тогда остается пользоваться одним ключом – обучающим. Что плохо.

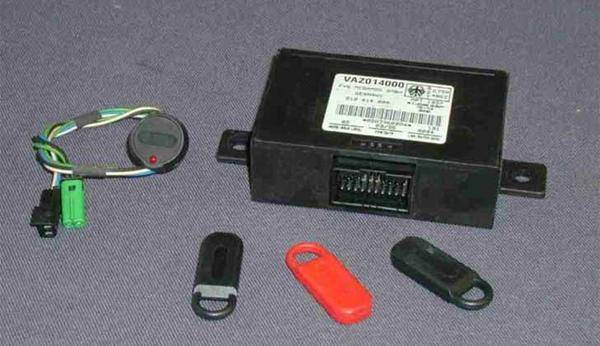

Брелоки «Десятки», красный – обучающий

Ответьте себе на вопрос, включен ли иммобилайзер в действительности:

1. Нужно отключить зажигание;
2. К сигнализации, то есть к блоку АПС должны поступать сведения о закрытых дверях;
3. Подсветка салона погаснет;
4. Светодиод иммобилайзера будет мигать с частотой 0,4 Гц, но если система еще не активирована, длительность импульсов составит полсекунды.

Если активация была выполнена, можно наблюдать короткие импульсы – их длительность равна 0,1 секунды.

Контактная площадка в «Десятке ВАЗ»

Если штатная система не активна, она не препятствует работе сигнализации с автозапуском. И тогда установка сервисного режима не имеет смысла.

В некоторые авто семейства ВАЗ-2110 на заводе решили установить импортный контроллер – «MP-7 Bosch». В таком случае управляющая последовательность будет отличаться от «стандартной». Отличия указаны в тексте, и сводятся они к одному-двум шагам. Наберитесь терпения.

ОБУЧЕНИЕ ПРОТИВОУГОННОЙ СИСТЕМЫ КОДОВЫМ КЛЮЧАМ

После того, как Вы убедились, что противоугонная система находится в неактивном состоянии можно переходить к процедуре обучения (кодирования) кодовых ключей. Для этого следует выполнить следующие действия:

1. Включить зажигание автомобиля, светодиод индикатора состояния системы не позднее, чем через 5 секунд должен загореться постоянным светом. 2. Поднести красный кодовый ключ с маркировкой АПС-4 к индикатору. 3. Удерживая красный кодовый ключ выключить зажигание. Светодиод должен продолжать гореть, а зуммер блока управления издаст короткий звуковой сигнал. 4. Убрать красный кодовый ключ от индикатора. Не позднее 5 секунд после выключения зажигания светодиод должен замигать с частотой 10 раз в секунду. Если этого не произошло, следует, не включая зажигания подождать не менее 15 секунд и вернуться к повторению п.1. 5. Не позднее 20 секунд после начала мигания светодиода поднести первый черный кодовый ключ с маркировкой АПС-4 к индикатору. Зуммер должен издать звуковой сигнал длительностью около секунды, а светодиод на это время погаснет. 6. Убрать обученный черный ключ. Не позднее 20 секунд после возобновления мигания светодиода поднести другой черный ключ. Зуммер должен издать звуковой сигнал длительностью около секунды, а светодиод на это время погаснет. Примечание. Противоугонная система позволяет обучить до четырех черных кодовых ключей. Процедуру их обучения следует повторить согласно п.6. 7. Убрать второй обученный черный ключ и не позднее 20 секунд поднести красный ключ к индикатору. Светодиод загорится, а зуммер издаст звуковой сигнал. Убрать красный ключ от индикатора. 8. Не позднее, чем через 15 секунд после включения светодиода следует включить зажигание автомобиля. Если на Вашем автомобиле установлен контроллер М1.5.4 или Январь-5, то не позднее 3 секунд светодиод погаснет, а зуммер издаст звуковой сигнал. После чего зажигание выключить. Если установлен контроллер МП7.0, то по истечении 3 секунд после включения зажигания светодиод будет продолжать гореть. Не позднее чем через 10 секунд, пока горит светодиод, следует выключить зажигание автомобиля. Светодиод погаснет, а зуммер издаст звуковой сигнал. 9. Подождать с выключенным зажиганием не менее 6 секунд. 10. Провести контроль обученной противоугонной системы. Для этого следует включить зажигание автомобиля, зуммер должен издать звуковой сигнал, а светодиод индикатора замигать с частотой 2 раза в секунду. Провести пробный запуск двигателя в течение 3…5 секунд, двигатель запускаться не должен. Выключить зажигание, подождать не менее 6 секунд и повторить пробный запуск двигателя, двигатель запускаться не должен.

Примечание. Если двигатель запускается, это означает, что процедура обучения выполнена неправильно или превышено время ожидания в каком-либо интервале и противоугонная система автоматически возвратилась в исходное неактивное состояние. В этом случае процедуру обучения следует повторить, но перед каждым повтором обучения необходимо выключить зажигание на время не менее 15 секунд.

11. Выключить зажигание, не позднее чем через 10 секунд после выключения зажигания поднести к индикатору один из обученных черных ключей, зуммер должен издать 2 звуковых сигнала, а светодиод погаснуть. Включить зажигание и провести пробный запуск двигателя, двигатель должен запуститься. 12. Выключить зажигание, открыть и закрыть дверь водителя. Через 15 секунд зуммер должен выдать звуковой сигнал в ускоряющем темпе в течении еще 15 секунд, а светодиод индикатора гореть мерцающим светом, что свидетельствует о выполнении режима автоматической установки на иммобилизацию (блокировку запуска двигателя). По истечении этого времени звучание зуммера прекращается, а светодиод переходит в режим мигания один раз в 2,5 секунды.

Как отключить иммобилайзер на ВАЗ-2114

Отключение иммобилайзера на ВАЗ-2114 может понадобиться в нескольких случаях:

• назрела потребность в более усовершенствованной противоугонной системе (например, оснащенной автозапуском);
• при переполненном «программным мусором» иммобилайзера блок управления выходит из строя;
• в машине установлено устройство с противоугонной функцией, имеющее заводской брак;
• блокирующая система выдает ошибку в результате полной разрядки аккумуляторной батареи;
• произошла внезапная блокировка штатной противоугонной системы.

Существует несколько способов, с помощью которых можно отключить иммобилайзер на ВАЗ-2114 без особых проблем.

Первый способ – отключаем иммобилайзер физически. Для этого производим несколько несложных действий:

• снимаем разъем с данного противоугонного устройства;
• ставим перемычку для диагностики.

Второй способ – отвозим блок управления двигателем в сервисный центр либо едем туда на автомобиле, а блоком управления уже будут заниматься квалифицированные специалисты. Обычно отключение штатной системы против угона занимает около пятнадцати минут.

Третий способ – отключаем блок управления на иммобилайзере самостоятельно. Чтобы это сделать, следует придерживаться данной инструкции:

1. Найти электронный блок управления (ЭБУ) противоугонного устройства (он может находиться внутри центральной консоли).
2. Снять разъем сигнальных проводов с ЭБУ.
3. Отсчитать девятый и восемнадцатый контакты (из двадцати имеющихся).
4. Обрезать на девятом и восемнадцатом контактах проводки – от колодки на расстоянии четырех-пяти сантиметров.
5. Зачистить концы обрезанных проводов контактов.
6. Скрутить концы обрезанных проводов.
7. Заизолировать скрученные концы проводов (подобное действие восстановит диагностическую линию, а иммобилайзер перестанет передавать свои данные на электронный блок управления).
8. Установить разъемы на прежние места.

Четвертый способ – перепрошиваем электронный блок управления штатного иммобилайзера на ВАЗ-2114. Конечно же, лучше всего подобную операцию доверить квалифицированным специалистам из сервисного центра. Но если такая возможность у владельца транспортного средства отсутствует, то можно попробовать перепрошить ЭБУ противоугонного устройства самостоятельно в домашних условиях. Сам термин «перепрошить» означает стирание из памяти электронного блока управления все информационные данные об этом устройстве. Для этого нужно подготовить следующие инструменты:

• специальное программное обеспечение;
• компьютер;
• паяльный фен или паяльная станция;
• микросхемный программатор.

После того, как подготовили необходимые инструменты, переходим к конкретным действиям:

1. Производим демонтаж электронного блока управления двигателя, к которому подсоединен штатный иммобилайзер с легкового автомобиля.
2. Открываем заднюю крышку ЭБУ.
3. Отыскиваем нужную микросхему, что отвечает за прописанные данные о противоугонном устройстве (о том, какая это схема можно прочитать в соответствующей инструкции к устройству).
4. Выпаиваем старую микросхему.
5. Выбираем один из вариантов следующего шага:
   • или впаиваем новую микросхему;
   • или очищаем уже имеющуюся микросхему с помощью компьютера на Виндовс и специальной программы для обнуления памяти микросхем.
6. Физически отключаем иммобилайзер, чтобы память ЭБУ не записала новые информационные данные о нем.
7. Устанавливаем перепрошитый электронный блок управления снова на автомобиль.

Специалисты рекомендуют обратить внимание на несколько нюансов:

1. При отключенной штатной противоугонной системе транспортное средство становится доступным для правонарушителей-угонщиков.
2. Система ЭБУ автомобильного двигателя достаточно сложная, поэтому самостоятельное вмешательство в его программы, такое как перепрошивка микросхем, может повлечь за собой необратимые последствия.

Если вы не уверены в своих силах и знаниях, специалисты не советуют самостоятельно вскрывать и перепрограммировать электронный блок управления, а обращаться в автосервис.

Подведение итогов

Удаление иммобилайзера – процесс не под силу любому автомобильному любителю (как, например, замена масляного фильтра или другие несложные манипуляции). Попытаться решить проблему самому – не всегда значит сэкономить, ведь в случае проведения неправильных действий есть очень большая вероятность усложнить и удорожить последующие работы уже с привлечением профессионала.

Еще один минус – человек, не занимающийся этим каждый день, едва ли сумеет быстро осуществить ремонт и негативное последствие этого – длительный период передвижения без авто. Для жителей больших городов это грандиозные временные утраты. Также, не стоит забывать, что по чистой случайности можно привести в неработоспособность другие узлы автотранспортного средства.

Поломка или другая неприятность с ИММО – не беда. Главное – «правильно» отреагировать и не тратить нервы зря. Опытный и «бывалый» ремонтник способен за короткий промежуток времени вернуть все «на круги своя».
