Снятие ГБЦ (головка блока цилиндров) на ВАЗ-2112 16 клапанов своими руками

Проверка обратного клапана ГБЦ

При разборе толкателя вы наткнетесь на обратный клапан ГБЦ, в котором присутствует шарик с пружиной. Осмотрите обратный клапан ГБЦ, если эти элементы повреждены, то здесь поможет только замена толкателя. Обратный клапан ГБЦ вместе с его компонентами можно заменить целиком, но найти эти детали можно далеко не в каждом автомобильном магазине. Они не пользуются спросом, так как он редко выходит из строя.

Когда будете осматривать обратный клапан, проверьте, сухой ли он или нет. Если гидрокомпенсатор работает исправно, то обратный клапан должен быть в масле. Можно залить в него смазку и посмотреть, почему уходит масло.

Что собой представляет ГБЦ

Для того чтобы проводить какие-то манипуляции с этим узлом, необходимо понимать предназначение и принцип работы устройства. Головка блока цилиндров на рассматриваемой нами модели ВАЗ-2112 выполняется из двух вариантов: чугун, алюминий. По сути, сухо говоря, это крышка движка.

Один из самых важных узлов транспортного средства, который отвечает за:

  • сгорание бензина в движке;
  • отвод отработанных газов во время процесса сгорания топлива.

Второстепенные функции, выполняемые ГБЦ:

  • функциональная опция осуществляется благодаря работе опорных шайб, втулок клапанов и прочих деталей, расположенных в головке;
  • благодаря отверстию в нем, устанавливается цепной натяжитель и привода шкивного распределителя.

Аббревиатура ГБЦ используется чаще в терминологии автомобильных узлов, так как выговаривать длинные и сложные названия не всегда есть время. Но понятно, что необходимо знать все расшифровки. Особенно если это ДВС (двигатель внутреннего сгорания) и ГБЦ (головка блока цилиндров).

В первую очередь это необходимо во избежание скопления влаги в месте соединения компонентов в блоке и местах их соединений. Благодаря такой защите, конденсат собирается на специальной плоскости для утечки жидкости из двигателя.

Замена компенсаторов

Проверив, сколько толкателей в системе работают неисправно, можно отправиться в автомобильный магазин и приобрести новые детали на Приору 16 и некоторые расходники: сальники, заглушки для распределительного вала, анаэробный герметик.

  1. Начинается работа со снятия воздушного фильтра, проводки, которая будет мешать вам демонтировать катушку и впускной коллектор. Также снимите дроссельную заслонку. Сложнее всего будет демонтировать коллектор – его крепление расположено под генератором. Чтобы добраться до него, следует открутить крепеж генератора и снять его ремень. Подходящим инструментом отодвиньте генератор Лада Приора в сторону;

После такого ремонта компенсаторов стук может остаться. Если прошло много времени, а дефект никуда не девается, то стоит проверить саму ГБЦ. Возможно, гидрокомпенсаторы стучат из-за отсутствия нужного количества смазочной жидкости. Проверить масляные каналы в ГБЦ. Если они засорены, то придется их чистить.

Работа двигателя после замены ГК:

Процесс и схема затяжки (на 16 клапанном авто)

Момент затяжки колесных болтов ваз 2107

16 клапанный двигатель автомобиля ВАЗ 2112

Но пока вы еще не начали процедуру затяжки штифтов головки блока цилиндров, нужно подчеркнуть, что у каждого мотора свой собственный момент и схема затяжки. Как вы могли догадаться, для каждого транспортного средства этот момент будет разным. Кроме того, на показатель момента напрямую влияют несколько факторов, и если вы приняли решение самостоятельно заняться этим процессом, то вам полезно будет узнать о них:

  • На момент затяжки головки влияет смазывание отверстий для штифтов, а также их состояние, ну и, разумеется, качество непосредственно болтов. Чтобы момент был установлен правильно, и штифты, и отверстия для них должны быть смазаны, а для этого подойдет обычное моторное масло.
  • Если резьба отверстия или сам штифт деформированы, то от процедуры натяжения лучше воздержаться. Так или иначе, но со временем это приведет негативным последствиям.

Занимались ли вы когда-нибудь затяжкой болтов ГБЦ?

Опрос

  • Да
  • Нет

Загрузка …

Необходимые инструменты

И, хотя данная процедура требует определенного подхода, ее подготовка много времени не займет. Суть в том, что непосредственно для затяжки штифтов головки большой набор инструментария не требуется. Единственное, что понадобится — это немного моторной жидкости и специальный динамометрический ключ.

Динамометрический ключ для выполнения работ на 16-клапанном двигателе

Если такого ключа у вас нет, то его нужно купить заранее или одолжить в автосервисе. Нужен именно такой инструмент, поскольку он позволяет определить именно момент натяжки. В настоящее время более бюджетный вариант данного инструмента стоит около 200-250 гривен (600-800 рублей).

Этапы

Если вы снимали головку блока 16-клапанного мотора ВАЗ 2112, то в первую очередь ее нужно установить на место.

  1. Перед непосредственным процессом затяжки штифтов головки блока 16-клапанного двигателя следует измерить их длину. Стандартная длина винта составляет 135.5 мм. Обязательно проверьте это. Если длина штифта отличается от вышеуказанной, то есть либо больше, либо меньше, то штифт нужно заменить новым.
  2. Возьмите моторную жидкость и нанесите ее на резьбу болта. Это можно сделать при помощи кисточки.
  3. После этого можно приступать к установке винтов на 16-клапанный двигатель. Сначала закрутите их руками, после чего используйте динамометрический ключ. Момент натяжения должен составлять 20 Нм + (69,4 — 85,7 Нм) + 90°+ 90°. То есть закрутите штифты, соблюдая показатели 20 Нм + (69,4 — 85,7 Нм) в соответствии с данными на динамометрическом ключе, после чего проверните каждый винт два раза на 90 градусов. Что касается порядка затяжки, то он следующий. Сначала необходимо затянуть два средних штифта начиная с нижнего. Затем по порядку следует затянуть два винта, которые находятся по бокам от нижнего штифта. После этого затягиваются винты, находящиеся по бокам от верхнего среднего штифта. А затем уже по порядку нужно закрутить болты, расположенные по углам головки блока цилиндров. Более подробно порядок затяжки момента указан на фото.

1. После установки ГБЦ на место смажьте резьбовую часть винтов моторным маслом.

2. Затем при помощи динамометрического ключа вам необходимо затянуть все болты ГБЦ…

3…соблюдая при этом порядок момента натяжения болтов.

Помните о том, что данный узел транспортного средства ВАЗ 2112 является одним из основных механизмов, определяющих работу двигателя. Поэтому к такому вопросу ремонта блока цилиндров следует подойти с особой внимательностью. Если вы не имеете опыта в проведении подобных работ, то дело лучше доверить квалифицированному профессионалу. Ведь очень часто неопытные автомобилисты пытаются сэкономить деньги на ремонте, что в результате приводит к еще более плачевным последствиям.

К примеру, если винты будут не дотянуты, то это чревато утечкой моторного масла и как следствие, появлением конденсата. А возникновение влаги в ДВС ни к чему хорошему не приведет. Если же винты будут перетянуты, то это может стать причиной появления трещин, а это вызовет необходимость ремонта агрегата.

Как поменять своими руками?

Если вы ознакомитесь с приведенной ниже инструкцией, то учитывая все нюансы, сможете самостоятельно заменить уплотнитель на 16 клапанной ВАЗ 2112.

Инструменты и материалы

Итак, если меняем прокладку своими руками, перед выполнением задачи готовим следующее:

  • комплект накидных ключей;
  • свежее моторное масло и охлаждающая жидкость, если расходные материалы перемешались;
  • динамометрический ключ, с его помощью будет выполняться затяжка болтов ГБЦ;
  • емкость для сбора отработанной жидкости;
  • две отвертки — с крестовым и плоским наконечником;
  • чистая ветошь.

Канал Basile фомин обнародовал ролик, в котором продемонстрирована процедура замены прокладки головки блока в двигателе ВАЗ 2112.

Алгоритм действий

Ниже разберем, как производится снятие и установка ГБЦ в автомобиле ВАЗ 2112 для ремонта прокладки:

Машина загоняется в гараж с ямой либо на эстакаду. Потребуется удобный доступ к днищу автомобиля.
Откройте капот машины и обесточьте бортовую сеть, для этого надо гаечным ключом ослабить болт на минусовой клемме аккумуляторной батареи и демонтировать ее.
В заранее подготовленную тару сливается охлаждающая жидкость, для этого выкручивается сливная пробка.
Если процедура замены выполняется сразу же после поездки, то вам следует сбросить давление в топливной магистрали транспортного средства. Чтобы сделать это, нажмите за фиксатор и отключите кабели, подсоединенные к бензонасосу.
Затем от выпускного коллектора отключается впускная магистраль выхлопной системы. Производится демонтаж термостата. Для этого следует ослабить крепежные хомуты на патрубках и отсоединить их.
Когда гайки, фиксирующие кронштейн, будут выкручены, его надо отвести в сторону. Производится демонтаж головки блока цилиндров с распределительными валами. Для этого динамометрическим ключом надо выкрутить все болты, фиксирующие ГБЦ. С головкой осуществляется снятие корпуса подшипниковых устройств и топливной рампы.
После этого выполняется снятие контроллера давления моторной жидкости в силовом агрегате, а также ДПКВ. Предварительно от этих устройств надо отсоединить разъемы с проводами.

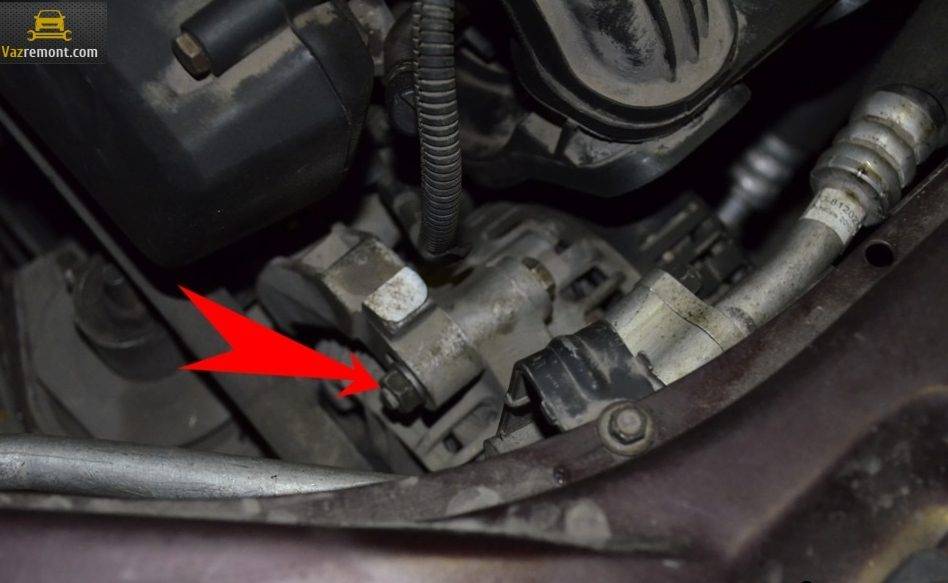

Ослабьте винт натяжительного ролика и произведите демонтаж ремня газораспределительного механизма. Зубчатый шкив, на котором устанавливается ремешок, необходимо закрепить, чтобы не допустить его проворачивания. Выкрутите фиксирующий винт и демонтируйте его с шайбой.
Затем, используя подготовленные отвертки, выполните снятие диска с распределительного вала.
Отсоедините все магистрали охладительной системы от двигателя авто, демонтируйте контроллер температуры антифриза в моторе. Выкрутите все винты, крепящие головку вместе с шайбами. Выполняется снятие устройства со старой прокладкой. Производится очистка поверхностей в месте соприкосновения головки с блоком от остатков уплотнительной резинки и грязи, чтобы не допустить их попадания в силовой агрегат. Произведите чистку резьбовых отверстий от остатков охлаждающей жидкости и смазочного вещества.
Выполняется установка новой прокладки по направляющим элементам. При этом учтите, что отверстие для поступления моторной жидкости должно быть установлено так, как на изображении ниже.
Перед монтажом головки БЦ необходимо удостовериться в том, что все отметки на валах совпадают.
После установки головки блока производится натяжка болтов, фиксирующих ее. Винты затягиваются в определенной последовательности, как показано на схеме — сначала центральные детали, затем боковые. Процедура натяжки осуществляется в несколько этапов. Сначала все болты затягиваются с усилием 20 Н·м. Затем винты надо затянуть динамометрическим ключом на 70-85 Н·м

Важно, чтобы момент силы был одинаковым для всех болтов. Далее каждый винт закручивается на 90 градусов, а после того, как все детали будут затянуты, их надо провернуть еще раз на 90 градусов

Для затяжки обязательно используется динамометрический ключ, поскольку правильно установить болты и закрутить их без этого инструмента не выйдет.
Процедура сборки всех компонентов и подключения магистралей выполняется в обратном порядке. Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма.

Схема момента затяжки ГБЦ ВАЗ-2112 16 клапанов

  • Вороток с трещоткой;
  • Силовой вороток;
  • Головка на восемь, десять, тринадцать;
  • Два рожковых ключа на семнадцать;
  • Накидной ключ на пятнадцать;
  • Мощный магнит;
  • Герметик;
  • Динамометрический ключ;
  • Таз для сбора жидкости;
  • Шлицевая и крестовая отвертки;
  1. Откройте капот и выкрутите четыре болта крепления декоративной накладки двигателя. Болты под головку на восемь.

Нажмите на фиксатор и отсоедините разъем питания на ДМРВ. Головкой на восемь ослабьте два хомута и снимите подходящий патрубок от корпуса фильтра к дроссельной заслонке.

Изнутри шлицевой отверткой подковырните и протолкните вверх два сайлентблока на которых удерживается корпус фильтра. После демонтажа сайлентблоков, поднимите корпус фильтра и уберите в сторону.

Отверните 3 гайки крепежа модуля зажигания и отсоедините разъем. Гайки под головку на десять.

Извлеките свечные наконечники из колодцев и демонтируйте модуль зажигания вместе с проводами. Отверните два болта крепления троса газа и освободите бобышку из зацепления с пластиковым колесом привода заслонки.

Отсоедините разъем на датчик положения распределительного и коленчатого вала, а также фишку от адсорбера. Уберите в сторону жгут проводов на впускном коллекторе.

Ослабьте два хомута и снимите патрубки охлаждающей жидкости подходящие к дроссельной заслонке.

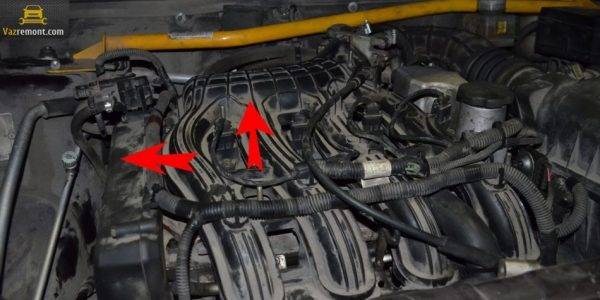

Снимите белый вакуумный шланг на впускном коллекторе. Открутите 2 болта крепежа коллектора к резиновым подушкам. Болты под головку на десять.

Шлицевой отверткой ослабьте хомут крепления шланга ВУТ к коллектору и снимите его. С задней части дроссельной заслонки снимите два разъема питания на датчики. Ослабьте четыре хомута крепления коллектора к переходным патрубкам.

Отпустите винт хомута шланга адсорбера и снимите его. Шланг подходит к дроссельной заслонке снизу. Выкрутите винт крепежа шланга сапуна и отведите в сторону. Снимите впускной коллектор с переходных патрубков и уберите в сторону.

Отверните кронштейн крепежа разъема питания форсунок и разъедините его. Болт крепящий кронштейн под головку на десять.

Снимите разъём на датчик давления масла в клапанной крышке. Отверните 3 болта крепежа проводов массы к ГБЦ. Болты под головку на десять и тринадцать.

Выкрутите четырнадцать болтов крепежа клапанной крышки и снимите ее. Болты под головку на восемь.

Открутите штуцера подачи и обратки топлива. Штуцера под ключ на семнадцать. Одним ключом держите трубку, а другим выкручиваете штуцер. Штуцера перед откручиванием желательно пометить, чтобы при сборке не перепутать.

Отверните шесть болтов крепления боковой пластиковой крышки ГРМ и снимите. Болты под головку на десять.

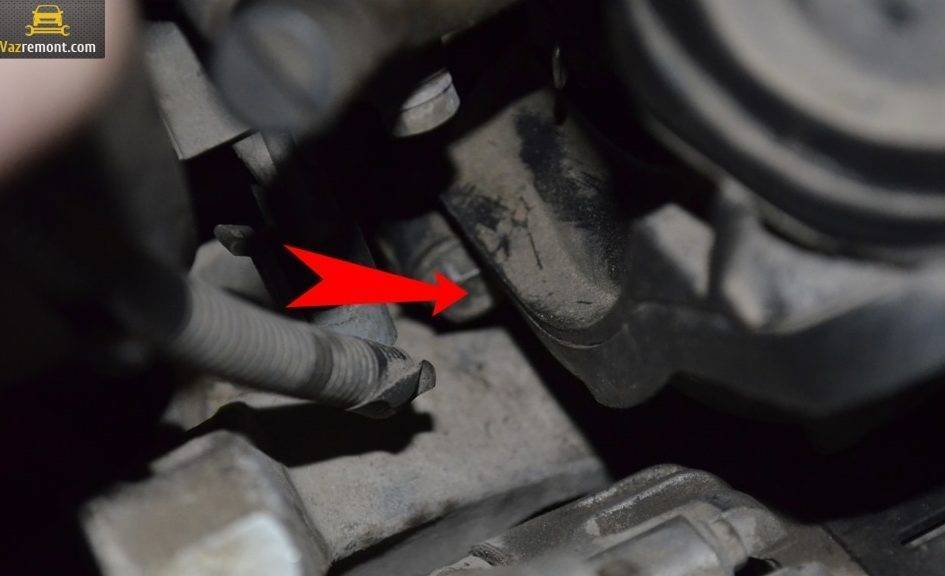

Открутите болт крепления кронштейна к верхней опоре двигателя. Болт под ключ на пятнадцать.

Ключом на тринадцать отверните три гайки крепежа кронштейна верхней опоры силовой установки и снимите его. Установите метки на распределительных валах, совместив отметки на звездах и корпусе. Крутите распределительные валы по часовой стрелке с помощью двух ключей на семнадцать.

Открутите гайки крепления двух натяжных роликов и снимите их. Гайки под ключ на семнадцать.

После демонтажа натяжных роликов, снимите ремень ГРМ. Установите головку как показано ниже, чтобы застопорить правый РВ. Далее открутите болт крепления распределительного вала. Болт под ключ на семнадцать.

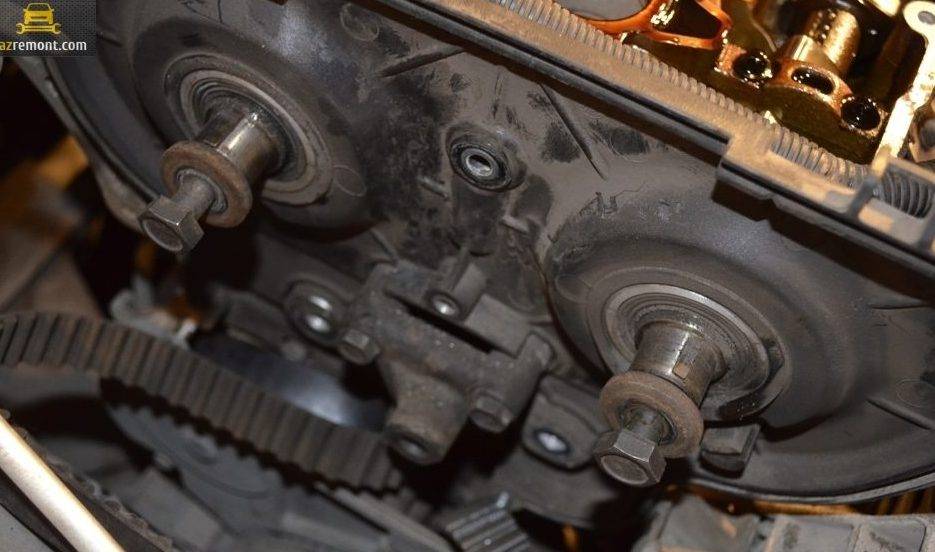

Подденьте плоской отверткой и по очереди снимите шестерни распределительных валов.

Отверните двадцать болтов крепления верхней плиты ГБЦ. Болты под головку на восемь.

После откручивания болтов снимите плиту вместе с распределительными валами. Мощным магнитом извлеките гидрокомпенсаторы из посадочных мест. Их нужно подписать и не перепутать местами при установке.

Ключом на десять выкрутите болт крепежа щупа и снимите его. Ключом на тринадцать открутите сливной болт охлаждающей жидкости. Не забудьте заранее подставить таз для сбора жидкости.

Ослабляем хомуты и снимаем пять патрубков, которые подходят к термостату. На корпусе термостата отсоедините разъемы питания датчиков включения вентилятора и температуры.

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

В данной статье рассмотрим наиболее распространенный на сегодняшний день 16-ти клапанный 126 мотор с мощностью 98 лошадиных сил, устанавливаемый на Приору, Калину и Гранту.

Головка блоков цилиндров (ГБЦ) – один из главных механизмов надпоршневой полости, в которой осуществляются основные процессы рабочего цикла.

Представляет из себя крышку, закрывающую блок цилиндров от всех внешних негативных влияний.

Деталь сложной формы, изготовлена из алюминиевого сплава способом точечного литья, что зачастую и является камнем преткновения в связи с хрупкостью данного материала.

Подробный процесс замены головки блока цилиндров:

  1. Первым делом, начиная ремонт в подкапотном пространстве необходимо остудить его до температуры окружающего воздуха, сбросить давление в топливной рампе и обесточить автомобиль сняв клеммы с аккумулятора.
  2. Необходимо слить охлаждающую жидкость (антифриз/тосол)
  3. Снимаем декоративный кожух, откручиваем хомуты крепления патрубка воздушного фильтра и снимаем его вместе с датчиком массового расхода воздуха.
  4. Снимаем дроссельную заслонку , не забыв снять тросик газа
  5. Отсоединяем фишки жгута проводов от катушек зажигания. Откручиваем и вынимаем катушки зажигания. Аккуратно выворачиваем свечи зажигания.
  6. Отсоединяем колодки жгута проводов от датчика аварийного падения давления масла, от датчика температуры охлаждающей жидкости и датчика распределения фаз., температуры охлаждающей жидкости на термостате.
  7. Отсоединяем шланги охлаждения системы.
  8. Выворачиваем болт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимаем пластину.
  9. Откручиваем и снимаем впускной коллектор
  10. Снимаем крышку головки блока цилиндра

Прокладка крышки головки блока цилиндров на автомобиле Лада Приора меняется на новую в случае ее повреждения, когда на стыке крышки с головкой начинает течь масло или она сильно обжалась в процессе эксплуатации или в случае ремонта ГБЦ, т.е. в нашем случае её замена обязательна.

  1. С помощью шестигранника снимаем пластиковый кожух ГРМ
  2. Ключом «на 15» ослабляем болт крепления натяжного ролика и снимаем ремень привода газораспределительного механизма.
  3. Удерживая шкивы спецключом, срываем и откручиваем все тем же ключом на 15 шкивы распределительных валов и снимаем их.
  4. Вынимаем стопорные кольца  из пазов хвостовиков валов.
  5. Ключом «на 15» откручиваем и снимаем натяжной и опорный ролики.
  6. Ключом «на 10» откручиваем пять болтов крепления задней крышки ремня привода газораспределительного механизма и снимаем её
  7. Теперь открутив шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров мы можем снять головку блока цилиндров ваз для её диагностики и последующего ремонта

Хочется отметить, что болты головки блока цилиндров повторно лучше не использовать т.к. при затяжке они имеют свойство вытягиваться.

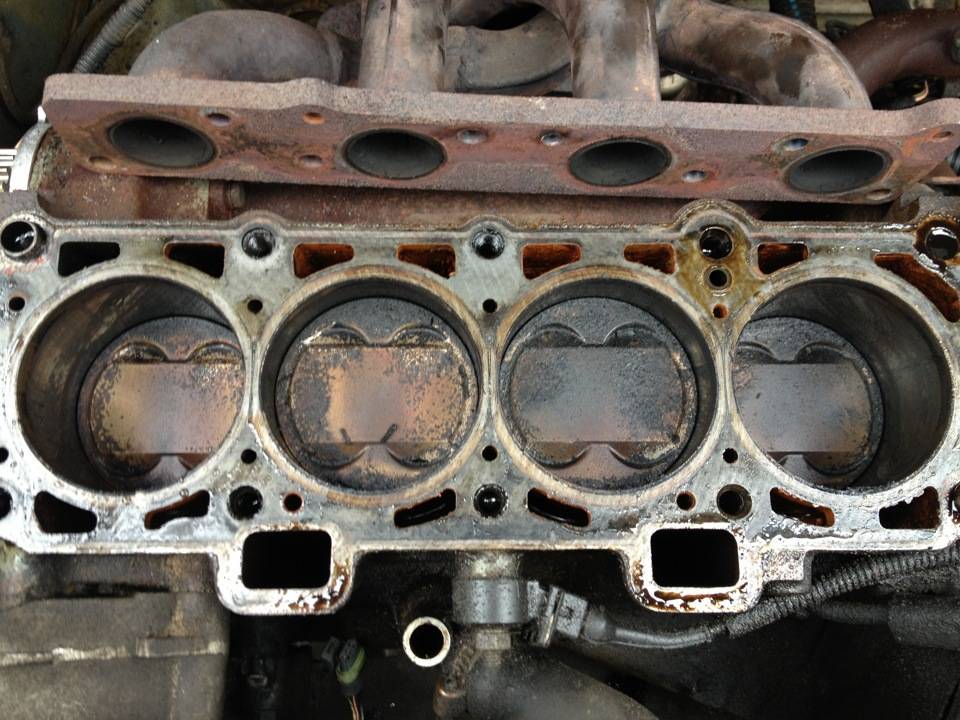

  1. Снимаем прокладку головки блока цилиндров

От качества новой прокладки ГБЦ и ее установки зависит правильная работа двигателя. Дефекты прокладки и её неправильная установка могут привести к подтеканию масла, и в скором времени поломке двигателя.

Поэтому к замене прокладки ГБЦ стоит подходить очень серьезно и осторожно, выбирая только качественные прокладки. Сама прокладка головки блока цилиндров представляет собой высокотехнологичную и сложную деталь из пирога с каркасом из перфорированной тонколистовой стали

Основная ее задача – соединение стыков головки блока с блоком цилиндров двигателя.

  1. Замена прокладки головки блока цилиндров
  2. Замена распредвалов
  3. Замена погнутых клапанов головки блока цилиндров, в случае обрыва ремня ГРМ
  4. Замена гидрокомпенсаторов на новые в случае их выхода из строя

Сборка ГБЦ производится в обратном порядке

Устанавливается прокладка ГБЦ, за ней и головка ГБЦ. Болты головки блока цилиндров на 126 моторе значительно отличаются от других моделей двигателей, поэтому затяжка головки блока цилиндров производится несколько иначе, вернее меняется только момент затяжки который можно узнать в мануалах по ремонту.

Далее устанавливается крышка головки цилиндра, и остальные недостающие детали.

В случае, если повреждены масляные или водяные каналы, ремонт и замена головка блока цилиндров двигателя становится не пригодной для её ремонта. В связи с этим появляется актуальный вопрос, где же купить головку блока цилиндров, новую или бу.

Ну и на последок, кому то может помочь и видео обзор по замене головки блока целиндра своими руками!

Цена новой головки блока цилиндра колеблется от 15 до 20 тысяч рублей, за бу ГБЦ попросят же выложить 6-12 тысяч.

Замена прокладки ГБЦ ВАЗ-2112 (16 клапанов) своими руками

Двигателю для надежной и слаженной работы нужна не только смазка, но и хорошее охлаждение. Поэтому в блоке и головке есть отдельные каналы. Одни предназначены для циркуляции масла, вторые – для тосола. Между собой они не пересекаются. Чтобы предотвратить смешивание этих двух жидкостей, в любом моторе используется прокладка. Двигатель в местах соединения блока с головкой должен быть герметичным. Если это не так, работа мотора будет нарушена. Сегодня мы поговорим о том, как производится самостоятельная замена прокладки ГБЦ ВАЗ-2112 (16 клапанов). Также рассмотрим симптомы данного явления.

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же.

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру.

По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо.

Кольца в канавках поршня должны обязательно легко вращаться.
