Разбираем фару на Форд Фокус 2 рестайлинг

Как снять фару Форд фокус 2 рестайлинг

Благодаря умному подходу автопроизводителя к вопросу освещения автомобиля и его защиты, внутрь фары ничего не проходит, там, как вы видите, сухо и чисто. А дело все в самом обыкновенном резиновом уплотнителе, который производитель не пожалел для своего авто.

Во время замены будьте аккуратны, чтобы не повредить этот уплотнитель. Подготовьте новую лампочку

Важно не перепутать лампочки, лампа дальнего света расположена с правой стороны, ближнего — с левой

Чтобы вытащить лампочку нужно сжать два усика, которые расположены по бокам штекера. Чтобы заменить лампочку дальнего или ближнего света, потяните металлическую скрепку вниз, постепенно освобождая ее из крючка, поверните в сторону.

При установке лампочки на место следите за тем, чтобы ушки на лампочке совпали с посадочными местами в отражателе. В конце необходимо застегнуть скрепку. Для замены лампочки в повороте, необходимо достать старую лампочку, делается это следующим образом. Поверните основание лампочки против часовой стрелки, после чего достаньте лампочку снятие фары форд фокус 2 рестайлинг произведите ее замену.

Замена Лампы Форд Фокус 2 Рестайлинг

Поделитесь ею с друзьями в соц. Снятие фары форд фокус 2 рестайлинг отрегулировать фары на рестайлинговом Форд Фокус 2: Возможно, внешний вид вашей фары может несколько отличаться от приведенных на рисунке, но и в этом случае процедура демонтажа блок-фары будет абсолютно идентичной. Нажмите на фиксирующую защелку, расстыкуйте штекер, соединяющий электроцепь блок-фары. После проведения необходимых ремонтных или рестайлинговых работ проведите сборку конструкции в обратном порядке.

Все, что вам понадобится для этого — ключ на 8 удобнее воспользоваться торцовым.

Снять фару форд фокус очень просто, в отличии от демонтажа его переднего крыла. Открутите один единственный саморез фары форд фокус.

Замена лампочки поворотника Как видно на фото внизу, и сама крышка изнутри и внутренняя часть фары чистые и сухие. Это благодаря резиновому уплотнителю крышки. Проследите за ее целостностью.

Противотуманные фары установлены в нишах нижней части переднего бампера. Замена ламп в левой и правой противотуманных фарах, а также их снятие выполняются одинаково. Данные операции выполняются одинаково на автомобилях со всеми типами кузовов. Работать удобнее на смотровой канаве, эстакаде или подъемнике, но можно и на ровной сухой площадке.

Для замены лампы открываем капот. Отворачиваем саморез крепления блок-фары.

Не отсоединяя колодку проводов блок-фары, отводим ее в сторону так, чтобы освободить доступ к задней части противотуманной фары.

Поворачиваем патрон лампы против часовой стрелки.

Нажимаем на фиксатор колодки проводов и отсоединяем ее от разъема патрона лампы.

Вынимаем патрон вместе с лампой (она выполнена заодно с патроном).

В противотуманных фарах применяются лампы Н11 мощностью 55 Вт. Устанавливаем новую лампу в обратной последовательности.

Для снятия противотуманной фары отводим или снимаем блок-фару.

Над задней частью противотуманной фары нащупываем пальцем верхний фиксатор ее декоративной накладки.

Нажимаем на фиксатор (для наглядности он показан на снятой накладке).

Снимаем декоративную накладку.

…преодолевая сопротивление еще четырех фиксаторов (видны на обратной стороне снятой накладки).

Ключом Torx T-25 отворачиваем два самореза крепления противотуманной фары к бамперу.

Вынимаем противотуманную фару из ниши в бампере.

Нажимаем на фиксатор колодки проводов, отсоединяем ее от разъема фары и снимаем фару. Устанавливаем противотуманную фару в обратной последовательности и проводим регулировку направления светового пучка фары.

Как снять фару Форд фокус 2 дорестайл

› Другое

21.04.2020

Если у вас перегорела лампа ближнего света фар на Форд Фокус 2 самое время заменить ее. Совсем не обязательно ехать сразу в сервис, где придется потратиться на несколько сотен рублей, лампу можно заменить и самостоятельно. Благодаря нашей подробной инструкции вы сможете заменить лампу своими руками без проблем и помощи специалистов из сервиса.

Какие лампы установлены на Форд Фокус 2 рестайлинг и дорестайлинг

  • Лампа ближнего света H7 12v/55W (В максимальных версиях с ксеноном лампа ближнего может быть D2S или D1S)
  • Лампа дальнего света H1 12v/55w
  • Лампа указателя поворота PY21W 12v
  • Лампа передних габаритов W5W

У рестайлинговой и дорестайлинговой версиях автомобиля лампы используются одинаковые, Обвился лишь внешний вид и дизайн фар, а так же внутренняя часть фары (отражатель и защелки).

Какую лампу лучше установить на Ford Focus 2 в ближний свет?

Стандартные лампы устанавливаемые с завода как правило Philips Long Live или Osram Ulra Live. То есть это лампы с увеличенным сроком службы.

  • PHILIPS H7-12-55 LONGLIFE ECO VISION P-12972LLECOC1
  • OSRAM H7-12-55 Ultra Life O-64210ULT

Можно установить лампы поярче стандартных, например +30% света или еще ярче +100% или +130% света. Минус этих ламп в том, что срок службы их по сравнению с обычными меньше.

  • PHILIPS H7-12-55 +30% Vision
  • OSRAM H7-12-55 +30% Super O-64210SUP
  • OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
  • Philips H7-12-55 +130% X-tremeVision

Указанные лампы будут освещать дорогу лучше стандартных, а лампы +130% и +110% являются лидерами среди галогенных ламп, но покупая их нужно быть готовым к тому, что менять их придется чаще.

Замена ламп на дорестайлинговой версии Форд Фокус 2

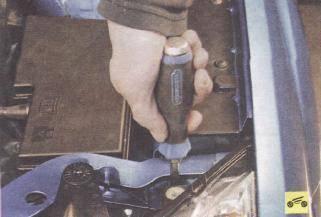

С помощью отвертки откручиваем верхний болт крепления фары

Красными стрелками указаны нижние защелки на которых держится фара, их необходимо аккуратно отжать

Далее слегка вытянем фару на себя и снимем штекер идущий к фаре и вытащите фару

Теперь остается лишь снять пластиковый пыльник фары, которые держится на 4 защелках

Перед собой видим лампу. Снимаем колодку с лампы, отщелкиваем металлические усы держащие лампу и производим замену

Производим сборку в обратной последовательности

Замена лампы на рестайлинговой версии Форд Фокус 2

Процедура снятия фары идентична снятию на дорестайле.

Откручиваем верхний болт крепления фары

Отщелкиваем две защелки и аккуратно вытягиваем фару, отсоединяем колодку проводом.

В отличии от дорестайла, на обновленной версии фокус 2 пыльник резиновый, снимать его проще.

А вот защелка лампы уже другая, сложнее.

Стрелкой на фото показано место на моторое нужно слегка нажать и вытащить лампу вместе с колодкой.

Вставляет в колодку новую лампу и устанавливаем лампу на место до щелчка. Производим сборку фары и устанавливаем ее на место.

Можно ли в ближний свет на Форд Фокус 2 установить ксенон?

В максимальных комплектациях Focus 2 оснащался ксеноном(лампы D2S или D1S). Однако если у вас галогенные фары, установки в них ксенона запрещена законом. Наказание за установку ксенона в подобные фары — до 6 месяцев лишения прав управления автомобилем.

Если же вы все же решили поставить ксенон, на рестайлиновой версии модели вам потребуются специальные переходники, чтобы не сломать стандартную колодку.

Как Разобрать Фару Форд Фокус 2 Дорестайл

Давайте разберем центр внимания на брод Фокус 2.4 рестайлинг

Повторение Ford Focus 5 вышла в нашем выступлении в 2008 году и была сделана незадолго до появления автомобилей третьего поколения в 2011 году. Первое, что явно отличало переработанный дизайн фокус Второе поколение dorestyle — это фары. На самом деле интерьер фар остался прежним, изменились только форма и архитектура. Теперь посмотрим, как снять и разобрать фару переделанного Ford Focus 4.

Снимаем фару на форд фокус 2

Снятие фары переделанного второго фокуса мало чем отличается от снятия фары на подержанных автомобилях. То, что остается для нашего клиента — то, что остается для нашего клиента, составляет менее 15 минут, включая замену всех ламп.

По-другому это не сработает; если нам удастся, мы не будем наслаждаться работой. Поэтому мы берем длинную узкую плоскую отвертку Torx T-30, надеваем очиститель хлопковых перчаток и закатываем рукава:

  1. Bat Torks T-30 Открутите главный винт, которым крепятся фары. Он расположен примерно в центре корпуса фары и перекручен через моторный отсек.

Ослабьте крепежный винт.

Нажмите на гору.

Замена лампы

Когда фара у нас на ладони, вы можете поменять лампы. Установленные на заводе светильники имеют следующие характеристики и показатели:

Форд фокус 2 замена лампы ближнего света

Лампочки ближнего света Форд Фокус 2 — инструкция по замена ламп на Ford Focus II


Номера по каталогу лампочка в фару форд фокус 2 фордовских ламп ближнего света —если это General Electric, но на всеволожские Фокусы могли время от времени устанавливать дешевые лампы Philips PR. Естественно, что это далеко не единственные достойные лампы, которые подходят для ближнего света второго Фокуса, существует масса других, аналогичным по характеристикам стоковым General Electric К началу Какие лампы ближнего света лучше подходят для Форд Фокус 2 Как заменить лампу ближнего света на Ford Focus II подробно рассказано здесьа мы выяснили, что лампа в обязательном порядке должна быть галогенового типа, иметь цоколь Н7 и мощность не более 60 Вт.

На год ситуация с лампами для ближнего света Фокуса 2 сложилась следующим образом. Вся информация, которая подана ниже, основана только на отзывах владельцев и, конечно, не носит рекламный характер, поэтому принципиально мы не указываем цены. Великолепное качество, немецкая сборка и высокий ресурс лампы подверждается отзывами. По словам производителя, ресурс лампы составляет около пяти сотен часов, что очень неплохо на фоне конкурентов.

Поэтому у нас есть важное требование к лампе — она должна иметь высокий ресурс и оптимальный световой поток. С цветовой температурой все понятно — колхозные зелёные, синие и фиолетовые лампы ближнего света не рассматриваем, поскольку оптимальный для глаза свет — солнечный с соответствующей цветовой температурой

Лампа ближнего света на Форд Фокус 2. Характеристики, какие подходят лучше

Производитель заявляет, что лампа может работать не менее часов, в том время как конкуренты дают только часов. Гарантия на лампу Osram H7 Original — часов, что очень неплохо. Немецкое качество, немецкая сборка, цена в пределах рублей.

Световой поток хороший, с оптикой Фокуса второго поколения работает вполне корректно. А стоит она около рублей.

Не стоит устанавливать лампы большей мощности. Могут оплавиться контакты и изоляция проводов. Также не стоит трогать стеклянную колбу лампы, потому как она галогенная и обязательно придёт в негодность как только её включите.

Нажимаем на фиксатор лампы и отводим его так, чтобы он не мешал вытащить лампу. Вытаскиваем старую лампочку, вставляем новую и собираем в обратном порядке.

Лампы применяемые на Форд Фокус 2

Замена лампочки дальнего света на Форд Фокус 2 — г. Следует знать, что галогенные фонари нельзя брать голыми руками — это негативно влияет на их свет. Как известно, наши пальцы покрыты тонким слоем жира — он остаётся на поверхности колбы и потом во время работы начинает испаряться в фаре, из-за чего свет становится мутным.

Это относится не только к Ford Focus 2, но и к любым другим маркам автомобилей. Снимаем заглушку на обратной стороне фары Ford Focus 2 А теперь давайте рассмотрим пошагово, как происходит замена ламп ближнего освещения на Ford Focus 2: Если вы решили поменять источники освещения на Форд Фокус самостоятельно, начните с очистки фар.

Удаляем с них пыль, грязь и влагу, чтобы внутрь не попало ничего лишнего — это лампочка в фару форд фокус 2 повлияет на свет фар.

Снизу фары есть 2 заглушки — нажатием открываем. Двигаем фару к. Отсоединяем коммутацию штекера и вытаскиваем.

Как снять переднюю фару Форд Фокус? Как заменить лампочку в фаре на Фокусе?

Для того чтобы заменить лампочки в фарах на Ford Focus 2 ехать на СТО совершенно необязательно, все что необходимо — торцовый на «8», несколько минут свободного времени и «прямые руки». В этой статье я расскажу, как снять переднюю фару на Фокусе, ну и естественно, как заменить лампочки в фаре (ближний, дальний, поворот).

Как снять фару на втором Фокусе? Да очень просто!

1. Первым делом открываем капот и откручиваем единственный крепежный саморез. Все остальные элементы крепления исключительно пластиковые и не требуют откручивания, достаточно просто их отщелкнуть. Если вручную не выходит, можно помочь себе отверткой.

Замена лампочек в фаре Ford Focus

1. Когда фара снята, приступим к замене лампочки.

2. Отключите колодку питания фары.

3. Далее необходимо отсоединить штекер питания блок-фары, он крепится на пластиковые застежки, которые легко отстегиваются обычным нажатием.

4. Благодаря умному подходу автопроизводителя к вопросу освещения автомобиля и его защиты, внутрь фары ничего не проходит, там, как вы видите, сухо и чисто. А дело все в самом обыкновенном резиновом уплотнителе, который производитель не пожалел для своего авто. Во время замены будьте аккуратны, чтобы не повредить этот уплотнитель.

5. Подготовьте новую лампочку

Важно не перепутать лампочки, лампа дальнего света расположена с правой стороны, ближнего — с левой

6. Чтобы вытащить лампочку нужно сжать два усика, которые расположены по бокам штекера.

7. Чтобы заменить лампочку дальнего или ближнего света, потяните металлическую скрепку вниз, постепенно освобождая ее из крючка, поверните в сторону.

8. При установке лампочки на место следите за тем, чтобы ушки на лампочке совпали с посадочными местами в отражателе. В конце необходимо застегнуть скрепку.

9. Для замены лампочки в повороте, необходимо достать старую лампочку, делается это следующим образом. Поверните основание лампочки против часовой стрелки, после чего достаньте лампочку и произведите ее замену.

На этом замена лампочек может считаться законченной, собираем все в обратном порядке и выполняем проверку работоспособности замененных лампочек.

Лампы ближнего и дальнего света на Ford Focus – выбор и пошаговая инструкция замены

Производители обеспечивают Форд отличным освещением, но штатная лампа ближнего света Форд Фокуса 2 перегорает примерно через полтора года пользования. Чтобы сэкономить, многие автовладельцы предпочитают заменить лампочку самостоятельно.

Прочитав нашу сегодняшнюю статью до конца вы узнаете: какие типы ламп подходят для автомобилей Ford Focus, узнаете о выборе потребителей и в конце статьи я дам вам пошаговую инструкцию по замене.

Какие штатные лампы ближнего и дальнего света устанавливают на Ford Focus

На дорестайленговые модели Ford Focus устанавливают лампы 60/55 H4:

  • 60/55 — это мощность ближнего (55) и дальнего (60) света в ваттах,
  • H4 — тип цоколя.

Обратите внимание, что одна и та же лампочка используется для ближнего и дальнего света. На рейстайлинговые модели 2001 – 2005 г.в

устанавливают штатные лампы 55 H7 где:

На рейстайлинговые модели 2001 – 2005 г.в. устанавливают штатные лампы 55 H7 где:

  • 55 — это мощность света в ваттах,
  • H7 — тип цоколя.

На рестайлинговых машинах первого поколения могут стоять лампы: ближний H7 + дальний H1,ксенон + дальний H8,ксенон + дальний H1 у RS.

Выбор и краткий обзор ламп ближнего и дальнего света на автомобиле Ford Focus

Лучшие лампы H7 для автомобилей Ford Focus по мнению покупателей

МодельОсобенностиРейтингСсылка
Philips X-treme Visionсамые яркие, дают белый свет★★★★★Купить
Philips LongLife EcoVisionнедорогая, увеличенный срок службы★★★★✩Купить
Bosch Pure Lightувеличенный срок службы★★★★✩Купить
Osram Original Lineхорошая зона освещения★★★★✩Купить

Лучшие лампы H7 для автомобилей Ford Focus по мнению покупателей

МодельОсобенностиРейтингСсылка
Philips X-treme Visionну, очень яркие★★★★★Купить
Philips LongLife EcoVisionнедорогие и долговечные★★★★✩Купить
Bosch Xenon Blueяркий свет бело-голубого оттенка★★★★✩Купить
Bosch Pure lightнедорогие, универсальная замена штатным лампам★★★★✩Купить

Причины выхода из строя ламп ближнего и дальнего света на Ford Focus

По каким причинам перегорают лампы ближнего света на автомобиле Ford Focus? Как быть, если в автомобиле не работает ближний свет?

Причин может быть несколько:

  1. Если не включается и не горит ближний свет, это может быть связано с выходом из строя самой лампочки. В зависимости от конструкции оптики, ближнее освещение может не работать, при этом дальний свет может вполне нормально функционировать. Если используются галогенки, оснащенные двумя нитями накаливания, то причина может крыться в разрыве одной из этих нитей. Как правило, если не горит одна фара ближнего света, это связано именно с неработоспособностью лампы.
  2. Следующая причина, из-за которой водитель может подумать, что необходима замена лампы ближнего света — это выход из строя предохранителя. Оптика вполне может не включаться из-за того, что предохранитель мог сгореть. Чтобы выявить это, необходимо открыть блок предохранителей и найти выгоревший элемент. Сняв устройство и заменив его на новое, можно избавиться от проблемы. В том случае, если предохранители постоянно и часто перегорают, это может свидетельствовать о возможном пробое в электроцепи авто. В этом случае, вероятнее всего, потребуется обратиться за помощью к электрику, однако можно и своими силами прозвонить проводку. Следует отметить, что проблемы с проводкой могут быть выявлены в разных местах. Поэтому автовладельцу необходимо произвести диагностику всех колодок, которые подключены к предохранительному блоку.

    К примеру, колодка может быть плохо зафиксирована, иногда причиной, по которой ток не пропускается, может служить окисление контактов. Если проблема заключается в креплении, то гайки необходимо просто подтянуть, если в контактах — то их необходимо зачистить.

    Иногда случается такое, лампочка освещения не работает из-за окисления провода на самом переключателе. Особенно это актуально для транспортных средств отечественного производства.

  3. В некоторых случаях причины, по которым не может загореться ближний свет фар, связанные с инженерными решениями конструкторов. Бывает такое, что одна фара может не функционировать из-за того, что нарушена работа очистителей. К примеру, это актуально для Нив. В этом случае работа ближнего освещения обеспечивается благодаря электродвигателю, поскольку на нем завязывается вся система. Так что если моторчик выходит из строя, оптика вполне может не работать. В любом случае, если вы столкнулись с нестандартными причинами, лучше будет обратиться за помощью к профессиональному электрику.
  4. Бывает, пропадает масса на фаре и тогда нет света.

Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими руками

Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Регулировка фар на Форд Фокус 2

В Форд Фокус 2 регулировка фар осуществляется с помощью двух винтов, отвечающих за горизонтальное и вертикальное положения рефлектора. Для самостоятельной настройки нужна небольшая подготовка:

  1. Проверить давление в шинах. При необходимости накачать колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за водительской стойкой.
  2. Очистить багажное отделение от лишнего груза.
  3. Наполнить топливный бак минимум до половины.
  4. Выбрать ровную площадку с ровной стеной (это могут быть ворота гаража, стена магазина, дома или ровный забор).
  5. Приготовить инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
  6. В зависимости от комплектации для регулировочных винтов нужен ключ-зведочка Torx или шестигранник «на 7».

Регулировка оптики не занимает много времени, не требует определенных знаний. Для настройки нужно выполнить шаги:

  • установить автомобиль на площадке перед стеной на расстоянии ровно в 3 метра;
  • открыть капот, включить ближний свет;
  • замерить высоту положения лампы относительно земли, перенести линию с такой же высотой на стену;
  • отметить центр нашего автомобиля вертикальной линией на стене;
  • между центрами пучка от левой и правой фары, при помощи винта, установить расстояние в 1270 мм (центр пучка находится на месте перехода горизонтальной границы в направленную галку);
  • положение горизонтальной линии — на 35 мм ниже отмеченной ранее высоты положения лампы;
  • когда указанные значения верны, то регулировку оптики можно считать законченной.

В Ford Focus 2 рестайл и дорестайл настройка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Настройка положения фар в Фокус 3

Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.

Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.

Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.

Какая лампочка стоит в противотуманках

Автомобиль Форд Фокус 2 появился на свет в 2004 году, а выпуск его закончился в 2011. В 2008 году был произведен рестайлинг, который коснулся и противотуманных фар. Так, в некоторых дорестайлинговых моделях в ПТФ производитель устанавливал лампочки с цоколем H8, которые после рестайлинга были заменены на H11.

Лампы Н8 (слева) и Н11, используемые в противотуманках Форд Фокус 2

Как может показаться из фото выше, лампы практически идентичны, но это сходство лишь внешнее. Во-первых, цоколь у них все же разный. У Н8 на его внутренней части 3 ключа: один снизу и два сверху, у Н11 – только один снизу.


Отличие цоколей ламп Н8 и Н11

Во-вторых, мощность лампочки Н8 составляет 35 Вт, тогда как Н11- 55 Вт. Какой вариант предпочтительней? Может, имеет смысл вместо Н8 поставить более яркую Н11? С ключом, в принципе, проблем особых не будет – колодка H8 вполне наденется на цоколь H11.

Но к сожалению, ключ – не единственное отличие. Поскольку лампочка Н11 почти в 2 раза мощнее, она и греться будет вдвое сильнее. Фара, разработанная под лампу Н8, просто не выдержит такой температуры – у нее оплавится отражатель, и, возможно, лопнет стекло. Поэтому будем ставить то, что запланировано производителем Фокус.

Инструкция по снятию фары Форд Фокус-2

Предварительно следует подготовить новую фару (если вы по каким-то причинам желаете полностью заменить старую), ключ на 25 и шлицевую отвертку.

Всю процедуру можно разделить на несколько этапов:

  • подготовительный. Здесь следует не только разложить необходимый инструмент, но и отключить питание. Для этого осуществляем съем клеммы «-» с аккумулятора;
  • демонтируем фару. Необходимо открутить все крепежные элементы и слегка вытащить фару из штатного гнезда. С автомобилем блок фар будет соединять теперь только кабель цепи электропитания, который крепится на специальной пластиковой защелке-клемме непосредственно к питающему разъему фары. Отсоединяем клеммник цепи, нажав на пластиковую стопорную защелку. Аккуратно извлекаем отсоединенную фару;
  • завершающая стадия. После проведения всех необходимых манипуляций с фарой (или при полной ее замене) следует собрать электрическую цепь и установить фару обратно в штатное гнездо. Для этого проделываем процедуру в обратном порядке – установка клеммника на фару, ставим изделие на свое место, закручиваем весь необходимый крепеж и проверяем надежность крепления, возвращаем «минусовую» клемму аккумулятора на место. Включаем фару и наслаждаемся новой яркой осветительной оптикой.

Ниже приведены фото, на которых наглядно видно как снять переднюю фару. Изображение может немного отличаться от действительности, но весь порядок работ представлен корректно, так что различие не принципиально.

Установка НЕ РОДНОГО ксенона на ФФ2 своими силами

Как снимается фара смотрим в мануале на страничке о замене ламп ближнего света. Вот так выглядит всё это без фары:


Красным я обвёл свободное пространство, которое там имеется. Там десяток этих блоков можно опустить.

Небольшое отступление от процесса инсталяции…


На этой фотке выдны, помимо разъёма самой фары (1), ещё два разъёма. Я предполагаю, что (2) — это при штатном ксеноне автокорректор фар, а (3) — управление омывателями фар. Поле для дальнейших фантазий!

Вернёмся к инсталяции…


Под фарой есть три точки крепления (по всей видимости) штатных блоков розжига. Используем только два, они отмечены на фото.


Примерно так это выглядит с балластом. Стрелкой отмечена пористая резинка. При креплении балласта, в силу особенностей конструкции фары, крепление не достаточно хорошо удерживало балласт и я подложил эту резинку.

Отщёлкиваем 4 фиксатора крышки и снимаем её. Вынимаем лампу и на её место ставим ксеноновую. Так сказать примеряем. Её всё равно надо будет вытащить потом.


Так это выглядит. Далее… в крышке сверлим отверстие 23мм, как написано в инструкции по установке, и со внутренней стороны вставляем резинку, через которую проходят провода от балласта внутрь фары.


Так крышка выглядит в почти готовом виде. От провода включения балласта отрезаем клему (только правильную клему отрезайте! ) и протаскиваем два провода с наружней части крышки. На фото это провода (1).


Далее обжимаем кримпером эти провода клемами и изолируем термокембриками. На фото не правильно сделал, потом переделывал. Свободным от кембрика должно остаться примерно 0.5мм клемы. Тоесть, только та часть, которая будет вставлена в «маму» штатного внутреннего разъёми фары.


Не забываем о полярности!!! Коричневый — минус, белый — плюс!

Подключаем «папы» к «мамам», убираем клему глубже в фару и с усилием одеваем крышку до защёлкиваний всех четырёх фиксаторов. Не забудте оставить свободным провода от балласта внутри фары. Иначе могут быть проблемы с регулировкой пучка света.


Так выглядит фара в готовом виде. На установку ксенона на первую фару у меня ушло часа полтора. На вторую потратил 35 минут.

Минус в установке ксенона мной был замечен лишь один — пришлось сверлить крышку фары, но это неизбежно. В случае деинсталяции эту дырку можно будет заклеить при помощи куска пластика и двухстороннего скотча.

Плюсы… не пришлось делать хирургического вмешательства в штатную проводку авто, что может положительно отразиться на его гарантии. И опять же… в случае деинсталяции, за 10 минут на каждую фару, можно вернуть штатный свет обратно.

x

Порядок выполнения операций

Вначале потребуется обеспечить подвижность корпуса фары, для чего вынимают финт крепления верхнего узла , извлекают верхний фиксатор. Надавливают на два нижних фиксатора, и сдвигают блок-фару по направлению «вперёд».

После этого операции выполняют в следующем порядке:

демонтируют заглушку, находящуюся на тыльной стороне фары;

отсоединяют клемный штекер фары, нажав на рифлёную часть внизу;

демонтируется лампочка, на место которой устанавливается новая.

Следует учесть некоторые нюансы проведения несложной замены. Новую лампу не следует брать пальцами за стекло, что существенно снизит срок её службы. Электрический разъём следует установить только после установки лампочки в своё гнездо.

После замены все операции подготовительных работ нужно провести в обратной последовательности.

Следует обратить внимание на то, что выше описан алгоритм замены лампочки ближнего света. В Форд Фокус 2, как отмечалось выше, за дальний и ближний свет отличают две различные лампы

В связи с этим нужно отметить, что процесс установки лампы дальнего света не отличается значительно от ранее описанных операций. При подготовке к замене лампочки ближнего света, потребуется извлекать заглушки с другой стороны.

Если перегорание ламп происходит достаточно часто, то следует поискать причину такой неисправности. Возможно, виновата негерметичная фара, или плохой электрический контакт.

Как заменить лампочку (габаритную или дальнего и ближнего света, или поворотника) форд фокуса 2? Замена лампочек форд фокус 2 не обязательно нуждается в поездке на сервис. Все, что вам понадобится для этого — ключ на 8 (удобнее воспользоваться торцовым). Снять фару форд фокус очень просто, в отличии от . Открутите один единственный саморез фары форд фокус.

(смотри фото выше) Теперь, отсоедините штекер питания блок-фары. Красными стрелками обозначены 4 застежки защитной крышки фары, под которой и находятся лампочки. Их нужно отщелкнуть, придавливая ушки вниз.

Как видно на фото внизу, и сама крышка (изнутри) и внутренняя часть фары чистые и сухие. Это благодаря резиновому уплотнителю крышки. Проследите за ее целостностью.

Замена ламп производится очень бережно. Мы видим лампочку дальнего света с правой стороны, лампочку ближнего света слева, регулировочный моторчик фары и лампочку габарита, выделенную красным кругом.

На ее штекере находятся два усика по бокам, сдавите их пальцами и вытащите лампочку. Когда замените лампочку и вставите ее в гнездо фары, если будет шататься — проверните по часовой стрелке, держа за штекер.

Для замены лампочки дальнего или ближнего света, оттяните стальную скрепку вниз, освобождая ее из крючка и отверните в сторону (фото внизу).

Когда будете вставлять ее на место, проследите, чтобы ушки на самой лампочке совпадали со своими посадочными местами в отражателе и застегните скрепку.

А для того, чтобы достать лампочку поворотника, проверните основание лампочки против часовой стрелки и выньте лампочку. На нее не присоединяется штекер.

За все время я проводил замены ламп дважды, зимой. По очереди сгорели лампочки ближнего и дальнего света. Из-за перегруженой электросети машины: печка, обогрев сидений, подогрев заднего стекла+свет фар и противотуманок. А поставил стандартные лампочки для форд фокус 2. Больше не горел

Это случается рано или поздно с любым автомобилем. Когда нарушается работа осветительных приборов, то возникает риск опасности движения. Поэтому устранение неисправности нужно провести как можно быстрее. Ниже поговорим о том, как бороться с проблемой на примере Форда Фокус.

Очень часто можно услышать, что перестает гореть ближний свет фар Форда Фокус 2. Причин тому может быть несколько, вот основные из них:

  • перегоревшая лампа;
  • предохранители;
  • реле.

Возможные причины неполадки расположены в порядке убывания − от простого к сложному. Рассмотрим подробней каждую из них.

Как Разобрать Фару Форд Фокус 2 Дорестайл

Давайте разберем центр внимания на брод Фокус 2.4 рестайлинг

Повторение Ford Focus 5 вышла в нашем выступлении в 2008 году и была сделана незадолго до появления автомобилей третьего поколения в 2011 году. Первое, что явно отличало переработанный дизайн фокус Второе поколение dorestyle — это фары. На самом деле интерьер фар остался прежним, изменились только форма и архитектура. Теперь посмотрим, как снять и разобрать фару переделанного Ford Focus 4.

Снимаем фару на форд фокус 2

Снятие фары переделанного второго фокуса мало чем отличается от снятия фары на подержанных автомобилях. То, что остается для нашего клиента — то, что остается для нашего клиента, составляет менее 15 минут, включая замену всех ламп.

По-другому это не сработает; если нам удастся, мы не будем наслаждаться работой. Поэтому мы берем длинную узкую плоскую отвертку Torx T-30, надеваем очиститель хлопковых перчаток и закатываем рукава:

  1. Bat Torks T-30 Открутите главный винт, которым крепятся фары. Он расположен примерно в центре корпуса фары и перекручен через моторный отсек.

Ослабьте крепежный винт.

Нажмите на гору.

Замена лампы

Когда фара у нас на ладони, вы можете поменять лампы. Установленные на заводе светильники имеют следующие характеристики и показатели:

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
