Замена зеркала бокового вида и ремонт бокового зеркала

Обратная сборка

Скажу сразу, что сборка осуществляется просто в обратной последовательности проведенных ранее демонтажных работ. Потому отдельно рассказывать об этом не вижу смысла.

С зеркалами на специальных крепежных кронштейнах все также предельно просто. Остается лишь закрутить крепеж и зафиксировать зеркало на потолке или сбоку автомобиля.

А вот что действительно сложнее, так это клеить автомобильное зеркало. Для начала выберите подходящий состав. Бытовой суперклей или клейкая лента двухстороннего типа не подойдет. Проверено множеством автовладельцев. Лучше спросите подходящий клей в магазине автозапчастей. Если нашли, для приклеивания нужно:

• выбрать теплый и солнечный день без высокой влажности;
• создать в гараже температуру на уровне 25-27 градусов;
• удалить с корпуса все загрязнения и следы старого клея;
• немного пройтись по месту соединения наждачкой;
• зачистить наждачкой место склейки на зеркале;
• обезжирить все поверхности;
• нанести на держатель клей необходимым тонким слоем;
• распылить купленный активатор на участке крепления;
• приложить стекло к поверхности;
• прижать зеркало к стеклу;
• держать столько, сколько сказал производитель клея;
• удалить остатки использованного активатора и клея с вашего зеркала и также самого держателя;
• поставить всю конструкцию на законное место;
• пользоваться согласно предназначению.

(Пока оценок нет)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Вот так всё случилось

https://youtube.com/watch?v=lY2GVUnxC_4

Проблема с выворачиванием зеркал не новая, но в интернете на эту тему никакой информации! Спасибо пользователю djvyacha и его, пожалуй, единственной записью о ремонте зеркал на просторах рунетаРемонт рестайлинговых зеркал

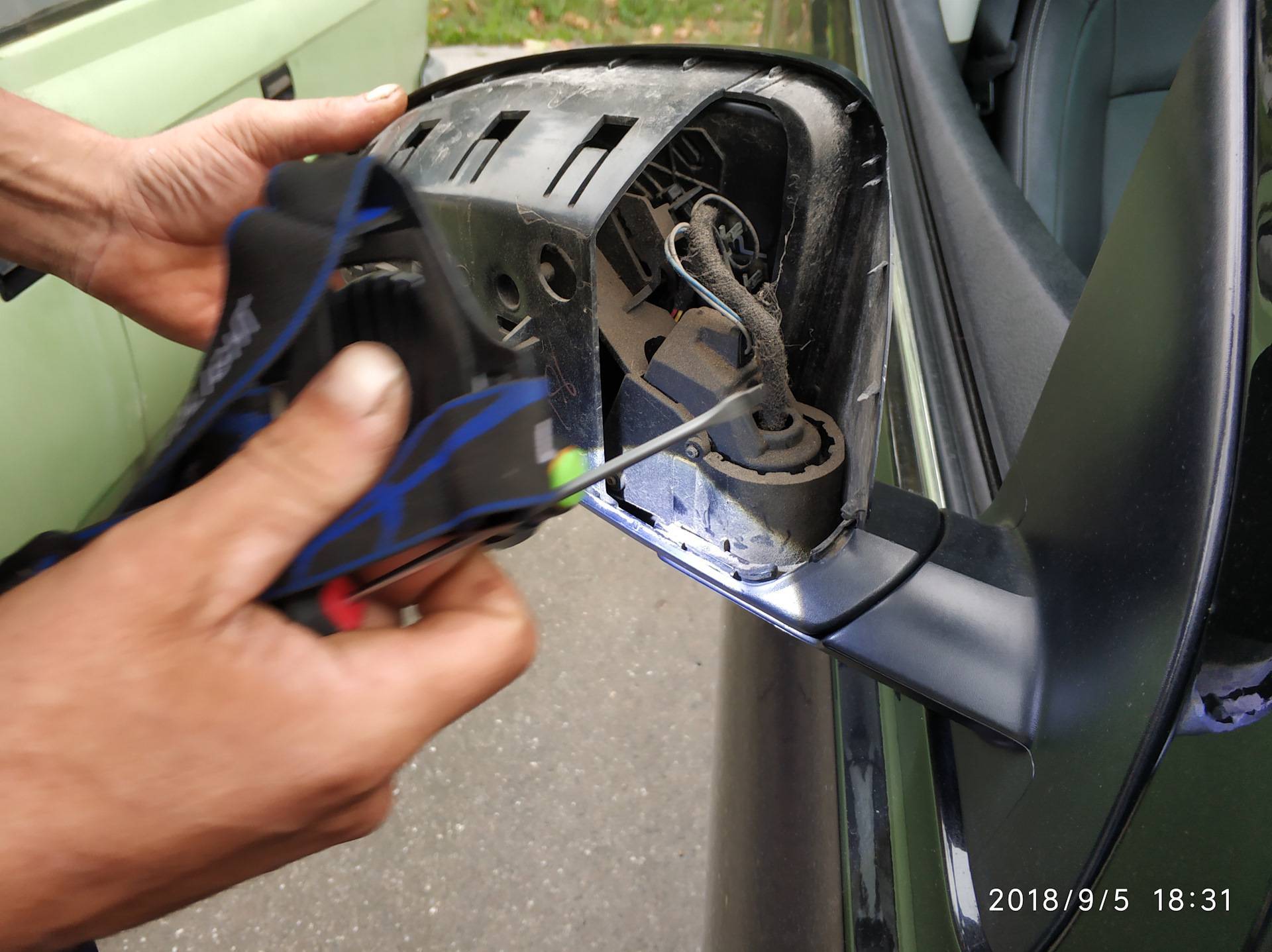

Сломана ось, на которой держится зеркало, она рассчитана на излом в случае нештатной нагрузки в обратном направлении. Эту ось то нам и нужно достать! Для этого нужно разобрать буквально всё до последнего винтика, даже в герметичном отсеке моторчика… + обшивка двериПоделюсь своим личным опытом и я:

И так имеем сломанное зеркало, примотанное скотчем или изолентой к кузову(у меня оно чем только не было за 2 недели ремонта, при том, что изолента на холоде уседает в щель между креплением и корпусом зеркала, приходилось подкладывать газету).

Затем подобрать наилучшую крестовую отвёртку для 3 болтов под обшивкой двери(её нужно тоже снимать) и 3 болтов снизу зеркала. Они прикручены на заводе с резьбовым клеем-краской, открутить их просто практически невозможно! Я лично сорвал две крестовины у болтов. Приходилось высверливать, затем нарезать новую резьбу и подбирать эквивалентные болты — только на это запарство ушёл целый вечер…Сняли зеркало

Практически любой современный автомобиль имеет базовые функции комфорта, которые водителю позволяют легко управлять транспортным средством. В случае неполадки, в том числе отказе электропривода боковых зеркал, автомобиль, находящийся на гарантии, конечно, лучше показать быстрее специалистам. Если же машина уже «отъездила» свой гарантийный срок, можно попытаться самостоятельно справиться с возникшей проблемой.

Оригинал статьи взят с vento-club.com

В разных плоскостях регулировку боковых зеркал выполняют два небольших электромоторчика постоянного тока при помощи червячного колеса и установочных винтов. Обычно кнопки управления электроприводом размещены в автомобилях на водительских дверцах. Но, в зависимости от модели авто, могут быть и другие вариации.

Поломки электропривода боковых зеркал могут быть электрическими и механическими.

Диагностика неисправностей электрических

Ремонт автостёкол своими руками

Диагностику неисправности начинать нужно с проверки электрических неисправностей. Прежде всего, необходимо включить зажигание, но авто не заводить, затем, опустить стекла, нажать на клавиши регулировки положения зеркал. Если под кожухом не слышно характерного жужжания электромотора, значит, есть проблема в электроцепи привода. Первое, что потребуется сделать – проверить предохранитель, назначение и расположение которого указывается всегда в руководстве по эксплуатации каждого автомобиля. Если дело в нем, т.е. он перегорел, необходимо заменить его новым соответствующего номинала, после чего обязательно проверить в устройстве состояние разъемов, убедиться, что на электродвигатели и панель управления поступает питание. Сделать это поможет мультиметр (в крайнем случае, контрольная лампа).

Съем зеркала бокового в сборе

К сожалению, при нежелательных механических контактах с какими-либо предметами в большинстве случаев повреждается не только зеркальная пластина, но и другие элементы механизма. Поэтому приходится снимать все полностью с двери, с целью замены или ремонта.

Понятно, зеркала заднего вида в зависимости от модели авто, могут различаться как по форме, так и по «начинке». Приспособления для заднего обзора могут быть оборудованы такими дополнительными опциями:

• подогрев зеркального элемента;
• повторитель поворота;
• элементы тюнинга в виде встроенных светодиодов.

Все перечисленные выше вспомогательные приспособления запитаны от бортовой электросети. Поэтому, прежде чем приступать к съему крепления бокового зеркала стоит отсоединить от аккумулятора минусовую клемму, с тем, чтобы предупредить возможность возникновения короткого замыкания.

Боковое зеркало со светодиодами

Следующие действия, что выполняются изнутри при обычно открытой двери, в большинстве случаев будут иметь такую последовательность:

Снимается рычажок поворота зеркального механизма, для чего его обычно стоит аккуратно потянуть на себя. Этот совет не универсальный, так как здесь многое будет зависеть от модели автомобиля.
Теперь нужно с использованием плоской отвертки снять декоративную пластиковую накладку, что закрывает крепления и механизм поворота зеркала заднего вида

Обратите внимание, здесь, скорее всего, должны быть резиновые прокладки, которые желательно не терять, так как найти в продаже их отдельно вряд ли удастся.
После снятия пластиковой защиты открывается доступ к трем болтам крепления, которые нужно отвернуть. Также здесь располагается привод поворота зеркала, что крепится двумя болтами

Снимая джойстик, нужно запомнить правильное расположение имеющихся здесь разноцветных тросиков, чтобы не перепутать их при сборке.

https://youtube.com/watch?v=Hc_JY5XCDmA

Удаление «мертвой зоны» в зеркалах

Владельцы «семерки» знакомы с понятием «мертвой зоны», когда часть пространства вокруг автомобиля остается невидимой с водительского места ни в зеркала, ни боковым зрением. В этой зоне может находиться другое транспортное средство, которое можно не заметить при маневрировании. Чтобы обеспечить полный обзор, можно доработать зеркала на ВАЗ 2107.

Для тюнинга зеркал продаются самоклеящиеся сферические зеркала небольшого размера. Их ассортимент достаточно большой, поэтому форму и размер таких зеркал можно подобрать индивидуально.

Для наклейки сферического зеркальца на штатное зеркало ВАЗ 2107 не требуется снимать его с автомобиля – достаточно вымыть и обезжирить поверхность.

Сектор обзора сферических зеркал намного шире, чем у стандартных. Таким образом, проблема «мертвых зон» окончательно решается.

Как снять боковое зеркало?

Причин для разбора бокового автомобильного зеркала много. Это может быть желание покрасить его, или же привести в порядок после того, как его зацепил какой-нибудь лихач. Как разобрать автомобильное зеркало, а перед этим как быстро и легко его снять, интересует многих автолюбителей. От неумелых движений автомобильное зеркало может полностью придти в негодность и тогда будет необходима покупка нового, и как результат, последует установка зеркала в автосервисе.

Но марок и тем более моделей автомобилей много, также как и зеркал для них. Также много и разновидностей зеркал – с электроприводом, складывающиеся, с элементами поворотов, и так далее. Самое главное, как снять, чтобы не повредить. Ниже приведены общие действия по разбору бокового автомобильного зеркала.

Как снять зеркало?

Естественно, что удобнее будет разбирать снятое с автомобиля зеркало, поэтому его следует снять. Что для этого нужно?

Снятие зеркала с механическим приводом. Для начала следует снять стопорную скобу регулятора зеркала, открутить три винта, которые крепят зеркало к каркасу двери, и после этого снять само зеркало.

Снятие зеркала с электроприводом. Первое, что нужно сделать – это отсоединить минусовую клемму от аккумуляторной батареи. Далее нужно разъединить колодку с проводами электропривода, вывернуть три винта крепления зеркала к двери и снять его.

Разобрать автомобильное зеркало можно несколькими способами.

Первый способ

При помощи какого-либо изогнутого предмета или отвертки отщелкнуть зеркало, аккуратно надавливая на него изнутри. Попытка отщелкнуть зеркало с краю может привести к его повреждению. Некоторые автолюбители применяют для снятия зеркального элемента самые разнообразные предметы. Это могут быть даже всевозможные кухонные лопаточки. Некоторые обматывают край лопаточки изолентой, чтобы не повредить, вернее, не поцарапать зеркальную поверхность. Другие используют одну жесткую лопатку – для фиксации щели, а вторую более мягкую, чтобы продеть ее в образовавшуюся щель.

Второй способ

Для того чтобы извлечь зеркальный элемент следует резко ударить корпусом по мягкому предмету – это может быть все, что угодно. Для того чтобы отсоединить сам корпус зеркала от треугольного крепления нужно снять пружину, открутить регулировочную тягу и снять штифт. Сборка и установка зеркала осуществляется, как правило, в обратной последовательности.

Детальный и универсальный способ

В салоне автомобиля нужно отщелкнуть пластмассовую накладку, которая закрывает винты крепления зеркала. После снятия накладки следует открутить три винта, которые держат зеркало, и снять его. После этого нужно аккуратно снять резиновые прокладки –

Обратите внимание! Если резиновые прокладки повредить, то купить новые будет очень проблематично, они редко продаются по отдельности. Теперь следует открутить два винта крепления джойстика регулировки зеркала. Разбор самих джойстиков – процедура несложная, нужно просто внимательно запомнить положение тросиков и цвет, так как разный цвет отвечает за свою регулировку

Разбор самих джойстиков – процедура несложная, нужно просто внимательно запомнить положение тросиков и цвет, так как разный цвет отвечает за свою регулировку

Теперь следует открутить два винта крепления джойстика регулировки зеркала. Разбор самих джойстиков – процедура несложная, нужно просто внимательно запомнить положение тросиков и цвет, так как разный цвет отвечает за свою регулировку.

Далее нужно снять три винта, которые расположены на нижнем пластиковом уголке – он больше всего подвержен повреждениям при эксплуатации автомобиля. После этого нужно снять и его. Как снимать зеркальный элемент, уже было описано выше. После снятия зеркального элемента нужно открутить четыре винта и снять все остальное.

Проще всего, конечно, попросить знакомого мастера или отправить автомобиль в автосервис, если требуется замена зеркала или его покраска. Но большинство владельцев привыкли ремонтировать свою машину сами – ведь это значительная экономия денег.

Как разобрать боковое зеркало на ВАЗ 2110 смотрите в следующем видеоролике:

Как разобрать боковое зеркало заднего вида

Это потребуется если, например, зеркальный элемент разбился и его нужно заменить. Он закреплен в корпусе пластмассовыми защелками. Как правило, они находятся с обратной стороны от зеркальной поверхности. Количество данных креплений отличается на различных моделях автомобилей. Для того что бы пластиковые крепления стали более управляемыми, нужно их подогреть. В этом может помочь обычный фен. Струю теплого воздуха нужно направлять на всю поверхность стекла. Обычно хватает пары минут. Кроме обычного, бытового фена существует и строительный. Однако, данную операцию лучше не проводить с его помощью. Дело в том, что последний может разогреть пластик до температуры плавления и повредить крепления.

Когда защелки из-за тепла становятся более мягкими, нужно взять пластиковые лопатки или плоскую отвертку. Использовать металлический предмет, нужно предельно аккуратно он может поцарапать стекло или корпус. Методом рычага нужно выковырять зеркало с креплений.
пластиковые крепления – не единственное, что связывает зеркало с корпусом. Кроме них может быть клей или провода. Нужно отсоединить все лишние элементы.

Ставить зеркальную поверхность обратно намного проще – нужно всего лишь совместить защелки в нужном порядке и надавить на поверхность зеркала.

Разборка зеркал заднего вида

Приведённая ниже процедура применяется как для наружных, так и для внутренних зеркал.

1. Зеркало снимается со своего штатного места.
2. Рукой следует аккуратно нажимать на верхний край зеркального стекла до тех пор, пока оно не развернётся.

   Зеркальный элемент бокового зеркала поворачивается вручную

3. В щель, возникшую между корпусом зеркала и стеклом, помещается кусочек ветоши или салфетка.
4. Затем в эту щель просовывается плоская отвёртка, предварительно обмотанная изолентой.

   Защёлки, удерживающие зеркальный элемент, отгибаются плоской отвёрткой

5. Защёлки, удерживающие зеркало, поддеваются отвёрткой и снимаются с выступов.
6. Зеркальное стекло аккуратно извлекается.

Это интересно: Гражданская версия ГАЗ-2330 «Тигр»: обзор русского джипа Левое зеркало демонтируется тем же способом, что и правое.

Как приклеить салонное зеркало к лобовому стеклу

Для начала следует определиться с клеем, который мы собираемся использовать.

Каким клеем нужно пользоваться

Главное правило: клей, удерживающий салонное зеркало на лобовом стекле, должен быть двухкомпонентным. Да, существует множество разновидностей универсального клея. Но в данном случае универсальный клей не подойдёт. Дело в том, что двухкомпонентный клей отлично выдерживает резкие перепады температур, повышенную влажность, а главное — вибрацию. Вывод: зеркальный элемент не должен клеиться на универсальный клей.

Есть и второй вариант: воспользоваться светоотверждаемым клеем. Это субстанция, которая быстро «схватывается» под воздействием солнечного света. Такой клей можно приобрести в специализированных автомагазинах. Но у него есть серьёзный минус: для работы с ним требуется мощная ультрафиолетовая лампа, без которой надёжного склеивания не добиться. Некоторые автолюбители утверждают, что можно обойтись и без неё, достаточно просто приклеивать зеркало солнечным летним днём. Но надёжной такую склейку назвать нельзя.

Вывод прост: лучшим и наименее хлопотным вариантом для приклеивания зеркала является двухкомпонентный клей. Например, Loctite 37438, который в последнее время стал невероятно популярен. Кстати, его иногда используют для приклеивания видеорегистраторов, у которых ослабло крепёжное устройство.

Как закрепить зеркальный элемент

Чтобы зеркало надёжно держалось на лобовом стекле, необходимо действовать по следующему алгоритму:

1. Выбирается место установки зеркала. Оно должно быть приклеено в центре стекла, на одинаковом удалении как от пассажира, так и от водителя.
2. Лобовое стекло очищается от загрязнений. Вначале это делается с помощью ветоши, затем поверхность стекла протирается спиртом.
3. Зеркало разбирается так, как указано выше (ведь, по сути, к стеклу необходимо приклеить лишь кронштейн, на котором зеркало будет установлено).
4. Тонкий слой клея наносится на кронштейн и на лобовое стекло. После этого необходимо подождать как минимум 15 секунд.На кронштейн салонного зеркала наносится клей
5. Затем кронштейн устанавливается на лобовое стекло и слегка придавливается вручную (а если решено устанавливать зеркало целиком, без разборки, тогда после установки его нужно дополнительно зафиксировать скотчем, который будет поддерживать зеркало, пока клей не схватится).Салонное зеркало приклеивается к лобовому стеклу
6. Клей должен как следует высохнуть, так что в течение суток ездить на машине нельзя.

Установка устройства на кронштейне с болтовым креплением

Далеко не на всех современных автомобилях салонные зеркала приклеиваются к лобовому стеклу. В некоторых случаях кронштейн зеркала крепится по старинке: болтами к потолку. В этом случае действовать нужно так:

1. Зеркало вместе с крепёжным кронштейном устанавливается в потолочную нишу и придерживается рукой.Салонное зеркало устанавливается в нишу и придерживается рукой
2. В отверстия вставляются саморезы и закручиваются с помощью крестовой отвёртки.
3. Гнёзда с установленными саморезами закрываются пластиковыми заглушками (при условии, что таковые предусмотрены в конструкции кронштейна).

Другие возможные причины неработающего зеркала бокового вида с электроприводом

Вполне может быть, что вышел из строя сам моторчик с червячной передачей, который управляет складыванием зеркала (похож на те, которые устанавливают в китайские детские игрушки), или плата, отвечающая за смену отключение питания при возрастающей в конце хода нагрузки.

Может зеркало жужжать, но не складываться, если изношена шестеренка на валу с червяком. Такой ремонт зеркала бокового с электроприводом можно выполнить самостоятельно.

Левый и правый механизмы складывания и регулировки зеркал абсолютно одинаковы. Отличаются они только настройкой и подключением. После того, как зеркало собрано, но еще не установлена цветная накладка, нужно проверить правильность управления зеркалом: если при регулировки вертикального положения зеркало регулируется горизонтально, необходимо штекера квадратные.

Так выглядит управляющий орган складывающего механизма левого зеркала (сверху) и правого (снизу). Сазу видна разница в настройке: собирается правое зеркало в положении «разобрано», а левое – «собрано».

До того, как зеркало снимается с машины, его выставить нужно в положение «разобрано», чтобы и собрать в таком же разобранном положении (иначе, собирать нужно в «собранном» положении).

Разборка механизма складывающего левого зеркала.

Теперь его можно прикладывать к соответствующей части корпуса, при помощи которой зеркало крепится к стойке кузова.

Повернув механизм в положение «разобрано», собираем его в обратной последовательности. Ошибиться с углом поворота невозможно, поскольку поворачивается механизм на определенный угол. Его просто нужно повернуть от одного крайнего положения в другое.

Возможные неисправности и их устранение

После самостоятельно демонтажа, разборки и установки модифицированного зеркала, могут возникнуть некоторые проблемы. Очень часто неправильно приклеенные зеркала отваливаются в самый неожиданный момент, что может привести к ДТП.

Что делать, если зеркало отклеивается

Салонное зеркало может отвалиться из-за физического воздействия или само по себе. Главная причина того, что конструкция с кронштейном не держится на своём месте — это неправильно выбранный клей. Если вы выбрали эпоксидный состав, держатель платформы, вероятно, не был зафиксирован в одном положении достаточно долго. Такая же проблема могла возникнуть, если вы использовали светоотверждаемое средство без специальных ультрафиолетовых ламп. Бытовой клей также не даст хороший результат: перепады температуры и активные вибрации автомобиля могут привести к тому, что зеркало отклеится прямо во время движения.

Чтобы исправить это, конструкцию необходимо вернуть на своё место и использовать при этом клей с химическим отвердителем.

Сейчас в продаже можно встретить кронштейны на специальных присосках. Они держатся не настолько крепко, как те, что на клею, но вы можете неоднократно снимать и возвращать их на место, не боясь повредить лобовое стекло.

Что делать, если треснуло

Треснувшее зеркало может причинить множество неудобств владельцу автомобиля. Серьёзная трещина может искажать изображение, а значит мешать оценить реальное расстояние до объекта позади. Эта проблема может возникнуть как у салонного, так и у боковых зеркал. Чаще всего это происходит в процессе неправильного демонтажа или установки. Хотя причины могут быть и иными: например, вылетевший из-под колёс острый камешек, неаккуратные владельцы соседних машин и даже обычные хулиганы.

Как бы то ни было, отражающий элемент следует заменить. Для этого аккуратно выньте зеркало из корпуса и установите новое. Внимательно соблюдайте инструкции по разборке и сборке детали. Если вы не уверены в своих действиях или боитесь вновь повредить элемент, обратитесь в специализированную мастерскую. Услуга замены зеркала стоит не очень много, но поможет сэкономить вам нервы и деньги на неудачных попытках.

Полезные советы

Под лопатку или отвертку нужно подложить небольшой лоскут мягкой ткани, это поможет избежать повреждения внешней части зеркала.

При снятии зеркальной поверхности с креплений отверткой, ее нужно замотать изолентой. Так снижается риск повреждения остальных элементов.

Если зеркало крепилось и на клей в том числе, необходимо вернуть этот слой

Важно использовать правильный, подходящий клей. Для этих целей существует три разновидности: химически отвердаемые, светоотвердаемые, эпоксидные составы

Последний подействует как надо только в том случае, если хорошо просохнет. Иными словами, деталь должна быть прижата в нужном состоянии на протяжении десяти часов. Светоотверждаемые клеевые смеси должны подвергаться воздействию ультрафиолета. Для него потребуется лампа, солнечного света недостаточно. Отлично подойдет клеевая смесь, обладающая способностью отвердевать при помощи химических процессов.

Ни в коем случае нельзя использовать обычный суперлей и клейкую ленту. Эти средства не обладают нужными свойствами, и зеркало со временем обязательно упадет.

Как снять зеркало заднего вида

Зеркала этого типа предназначены для изучения обстановки на дороге позади автомобиля. Разделить их можно на две категории:

• салонное — установлено внутри автомобиля;
• боковые — располагаются с двух сторон на стойках передних дверей.

салонное зеркало расположено внутри автомобиля

боковые зеркала располагаются по обе стороны автомобиля

Кажется, что может быть проще, чем демонтировать зеркало? На самом деле сделать это не так легко, к тому же принцип демонтажа у различных марок и моделей может существенно различаться. Мы расскажем о самых универсальных способах снятия, разбора и установки внутренних и наружных. Однако, если какой-либо из описанных здесь способов вам не подойдёт, загляните в руководство по эксплуатации своей машины. Сегодня многие автомобильные фирмы существенно облегчают все подобные процессы: возможно, вместо того, чтобы откручивать болты и отгибать клеммы, вам нужно будет лишь нажать небольшую кнопку или педаль.

Необходимые инструменты

Для того чтобы снять зеркало, не понадобятся какие-либо специфические и труднодоступные инструменты. Как правило, всё что нужно найдётся в гараже у любого автомобилиста.

• набор отвёрток (пригодятся, скорее всего, только фигурная и плоская);
• гаечный ключ в зависимости от размера болтов;
• бытовой фен для снятия зеркального элемента.

Добавьте к этому набору умелые руки и стремление сделать всё качественно, и можно приступать к делу.

Салонное

Внутренние зеркала могут быть установлены различными способами в зависимости от марки, модели и года выпуска автомобиля. Существует два способа, которые применяются чаще всего.

1. Монтаж в потолок автомобиля с помощью болтов или саморезов.
2. На лобовое стекло с помощью клея или присосок.

Так, на многих отечественных автомобилях устройство-помощник установлено с помощью обычных болтов, что существенно упрощает процесс демонтажа. Для этого нужно всего лишь открутить болты, предварительно сняв заглушку.

для того, чтобы снять такое зеркало, нужно всего лишь открутить болты

Ситуация может усложниться, если зеркало установлено на приклеенный к стеклу кронштейн. В первую очередь проверьте, есть ли возможность разделить сам кронштейн и приклеенную к стеклу платформу. На большинстве автомобилей они разделяются путём отодвигания фиксаторов или поворота в определённую сторону.

если зеркало приклеен к стеклу, нужно попытаться отделить кронштейн от платформы держателя

Если же такой возможности нет, придётся прибегнуть к радикальному методу и снять кронштейн вместе с лобовым стеклом. Дело в том, что клей держит элементы очень прочно, поэтому при попытке отделить зеркало, вы можете случайно повредить стекло.

Самостоятельно отделить платформу кронштейна от зеркала у вас, скорее всего, не получится, поэтому лучше не рисковать и обратиться в специальный салон. Тем более, если вы проводите демонтаж ради будущей тонировки. Однако, если вы всё же решили сделать это самостоятельно, будьте готовы, что на стекле останется след от клея.

https://youtube.com/watch?v=XvTNVkHw8Do

Боковые левое и правое

Боковые зеркала разделяют на две категории:

• с механическим приводом;
• с электроприводом.

Практически на всех автомобилях, чтобы добраться до винтов крепления, потребуется снять обшивку дверей. Узнать, как это можно сделать на вашей модели, можно из руководства по эксплуатации.

так выглядит дверь автомобиля со снятой обшивкой

Далее, чтобы снять деталь с механическим приводом, нужно выполнить определённый порядок действий.

1. Снимите стопорную скобу регулятора.
2. Открутите винты крепления на внутренней части двери.
3. Демонтируйте зеркало.

Видео: демонтаж бокового зеркала

Если же зеркала имеют электропривод, процедура будет слегка отличаться.

1. Отсоедините минусовую клемму от аккумулятора.
2. Разъедините колодку с проводами.
3. Открутите винты крепления на внутренней части двери
4. Демонтируйте.

Как разобрать боковое зеркало заднего вида

Это потребуется если, например, зеркальный элемент разбился и его нужно заменить. Он закреплен в корпусе пластмассовыми защелками. Как правило, они находятся с обратной стороны от зеркальной поверхности. Количество данных креплений отличается на различных моделях автомобилей. Для того что бы пластиковые крепления стали более управляемыми, нужно их подогреть. В этом может помочь обычный фен. Струю теплого воздуха нужно направлять на всю поверхность стекла. Обычно хватает пары минут. Кроме обычного, бытового фена существует и строительный. Однако, данную операцию лучше не проводить с его помощью. Дело в том, что последний может разогреть пластик до температуры плавления и повредить крепления.

Когда защелки из-за тепла становятся более мягкими, нужно взять пластиковые лопатки или плоскую отвертку. Использовать металлический предмет, нужно предельно аккуратно он может поцарапать стекло или корпус. Методом рычага нужно выковырять зеркало с креплений. пластиковые крепления – не единственное, что связывает зеркало с корпусом. Кроме них может быть клей или провода. Нужно отсоединить все лишние элементы.

Ставить зеркальную поверхность обратно намного проще – нужно всего лишь совместить защелки в нужном порядке и надавить на поверхность зеркала.

Снятие и установка наружного зеркала

1

Подденьте зажимы на зеркальном стекле с помощью шпателя на задней пластине и осторожно отсоедините контактные разъемы на стекле

4, Отвинтите винт с цилиндрической головкой на основании зеркала, чтобы зеркало можно было снять вместе с подкладкой.

2. Выкрутите 3 винта через отверстия в задней панели, снимите поролоновую часть и снимите заглушки проводов.

5. Установите в обратном порядке.

1

Подденьте зажимы на зеркальном стекле с помощью шпателя на задней пластине и осторожно отсоедините контактные разъемы на стекле

2. Выкрутите 3 винта через отверстия в задней панели, снимите поролоновую часть и снимите заглушки проводов.

3. Отметьте расположение проводов в розетке по цветам. Вдавите фиксаторы на каждой вилке отдельно с помощью зубца для извлечения и вытащите провода.

4, Отвинтите винт с полукруглой головкой на основании зеркала, чтобы зеркало можно было снять вместе с подкладкой.

5. Установите в обратном порядке.

6. Если необходимо снять жгут проводов в двери, снимите внутреннюю панель обивки двери и выньте жгут из держателей.

8. При установке убедитесь, что жгут проводов закреплен имеющимися в комплекте держателями и не может касаться стекла двери.

7, Отсоедините разъем под панелью приборов, выдавите провода на наружном зеркале заднего вида с помощью зуба для извлечения и вытащите жгут проводов.

СЕРВИС УСТАНОВКА НАРУЖНОГО ЗЕРКАЛА НА ДВЕРИ ПАССАЖИРА

1. Снимите внутренние панели обивки дверей. Частично снять дверные пластиковые листы. Снять наружное зеркало и жгут проводов на двери водителя.

2. Покраска зеркал в цвет кузова автомобиля.

3. Вставьте направляющую трубку с пружиной и центрирующими пластинами и затяните с усилием 15 + 3 Нм (130 + 2jn фунт) с помощью торцевого ключа.

4, Отметьте расположение отверстия на внешней панели двери в соответствии с указанными размерами, нанесите штамп и просверлите отверстие диаметром 16 мм и 22 мм.отверстия стандартной циркулярной пилой. Вырежьте и откройте файл подходящими инструментами.

Внимание!

Не повредить усиление двери.

6. При необходимости выровняйте усилитель двери на наружной панели двери. Вставить в основание зеркала, при необходимости исправив просверленные отверстия. Убедитесь в правильности посадки.

7. Установить новые жгуты проводов изнутри двери наружу и протянуть к зеркалам. Закрепите зеркала и накладки на дверях с помощью винтов с полукруглой головкой, которые затянуты с моментом 5,6 Нм (4 фунт-фут).

Вид сзади:

8. Жгуты проводов должны быть закреплены в держателях таким образом, чтобы они не касались окна двери.

Разъем правый многополюсный (со стороны пассажира)

Вид сзади:

Клемма 66 = синий Клемма 7 = белый Клемма 8 = черный Клемма 9 = серый / зеленый Клемма 16 = коричневый

Продолжайте читать здесь: Информация

Была ли эта статья полезной?

Иномарки и отечественные автомобили: крепление зеркала заднего вида

Многие отечественные авто, выпущенные до 2010 года, не отличаются особой сложностью крепления зеркала заднего вида.  Чтобы понять, как снять зеркало с лобового стекла, достаточно внимательно рассмотреть конструкцию:

• имеется пару болтов, закрытых заглушками;
• заглушки снимаются, далее болты нужно выкрутить;
• после выкручивания можно снять зеркало с лобового стекла;
• дополнительно может потребоваться обезжирить место крепления зеркала;
• после выполнения ремонта или других манипуляций потребуется прикрутить болты (главное, не сместить «пятачок» на лобовом стекле).

Что касается иномарок, в данном случае снять зеркало сложнее, так как потребуется много усилий и аккуратность

Важно не давить на само стекло, а также не повредить зеркало. Процесс демонтажа следующий:

крепления зеркала имеют заглушки, которые потребуется снять;
затем зеркало тянут вверх (по направлению к потолку);
необходимо соблюдать осторожность, чтобы не сломать крепление или не повредить потолок в салоне;

Также в иномарках часто используется отдельный фиксатор зеркала заднего вида в виде защелки или «ступеньки» (рычажка). В любом случае, нажав на фиксатор, зеркало можно снять с кронштейна.

В любом случае, сняв элемент с автомобиля, далее можно разобрать зеркало заднего вида, выполняется замена зеркального элемента, производится ремонт, ставится дополнительное оборудование и т.д.

При этом ремонт зеркал после снятия не является сложным, так как после разборки корпуса открывается доступ ко всем элементам. Единственный нюанс — необходимо знать, как разобрать зеркало заднего вида. Для этого рекомендуется отдельно изучить конструкцию на конкретной модели автомобиля.

Подводим итоги

При необходимости вы можете заняться самостоятельным снятием салонного зеркала. Но если у вас присутствует возможность обратиться к мастеру, воспользуйтесь ею. Так вы снимаете с себя ответственность за возможные последствия неправильного снятия элемента салона. Любой неприятный исход мастер обязан будет исправить. Также помните, что проведение любой модернизации, которая не предусмотрена производителем, является риском потерять работоспособность элемента вашего автомобиля. Всегда советуйтесь со специалистами, прежде чем самостоятельно внести изменения в конструкцию авто.
