Suzuki Grand Vitara Rhino › Logbook › Разбираем фару DEPO SGVN

Всем привет!Не секрет что оптика (фары) с линзами со временем начинают светить тусклее из-за выгорания отражателя линзы.Так вот начал я замечать что правая фара светит намного хуже чем левая.Поиски причины проблемы и её решения свелись к следующему (плохие лампы отметаем): выгорела линза (отражатель).Как лечить? Можно разобрать фару и восстановить отражающее покрытие линзы (краска, хром-пленка, специальные мастерские и т.д.); можно заменить фару или же заменить линзу.Меня заинтересовала замена линзы.Была найдена битая фара — донор. Её-то я и буду разбирать.

Чтобы разобрать блок-фару на герметике её необходимо нагреть. Для этого используют либо духовку либо коробку, в которую дуют строительным феном. Я посчитал духовку экстремальным вариантом, поэтому использовал коробку и строительный фен.

Значит для процедуры нам понадобится коробка, в которую помещается фара, строительный фен, отвертка крестовая и с плоским лезвием, перчатки, мягкая ткань (на которой мы будем елозить с фарой) и, желательно, помощник.Откручиваем 3 самореза на задней части фары (они крепят стекло), если саморезы не откручиваются на холодную (герметик их держит) можно попытаться открутить после нагрева.

В коробке делаем отверстие под фен и напротив отверстия делаем экран, чтобы горячий воздух не дул прямо на фару (расплавится).Помещаем нашу фару в коробку. Закрываем коробку и щели. Включаем фен. Минут на 7 на максимальном потоке воздуха. Не забываем про проветривание — воняет пластиком.Достаем нашу фару (перчатки не забываем надеть). Помощник держит, а мы пытаемся при помощи плоской отвертки поддеть стекло и начать раскрывать фару. Если не получается с первого раза, снова кладем фару в коробку и греем. Главное не спешить, пластик корпуса становится очень мягким и может порваться.После отделения стекла от корпуса, передо мной предстала такая картина. Механизм регулировки фары был отломлен, но линза живая.

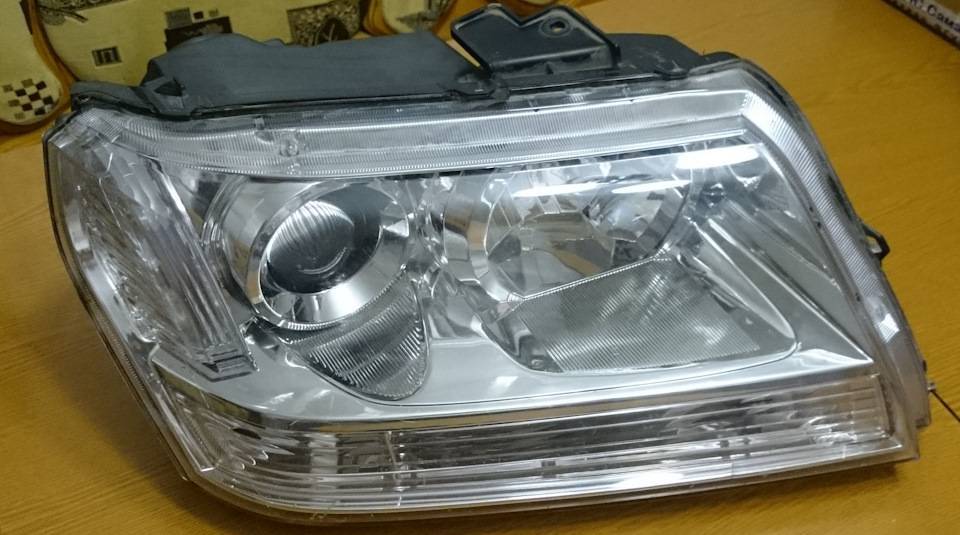

Стекло и маска фары тоже целые.

Фара DEPO — возможно у оригинальной фары крепеж другой.

Собирается фара либо на тот же герметик либо на специальный герметик, например такой:

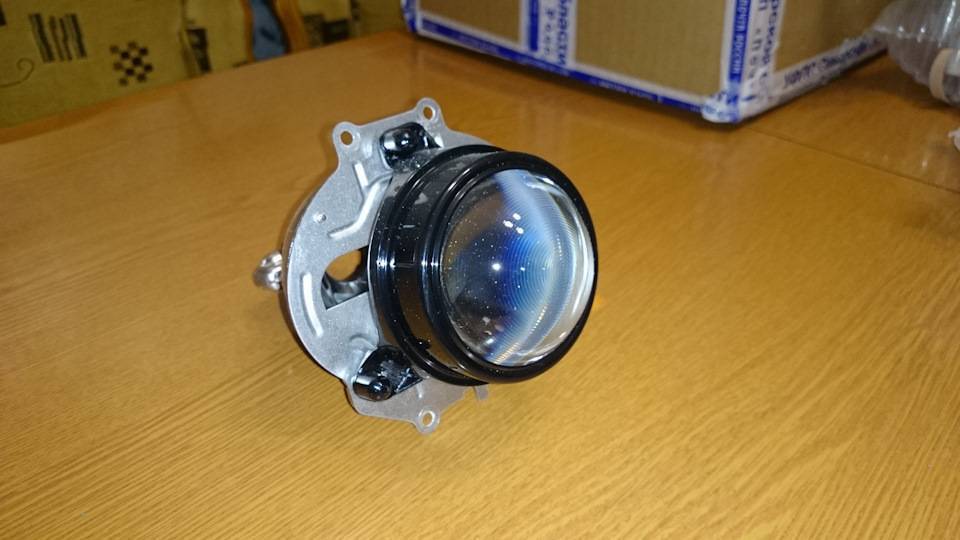

Но самое интересное, что после того, как я нашел и заказал фару с разборки, я полез в свою «ослепшую» фару, чтобы посмотреть на состояние линзы при помощи эндоскопа (Китай нас выручает).

Отстегнул разъем от патрона лампы, снял патрон, а лампа при этом болтается в разъеме. Теперь настала пора признаться в собственной рукожопости.При замене перегоревшей лампы (впервые с правой стороны), я вставил новую лампу и закрепил её зажимом так как было раньше, но не учел того, что лампа зажимается вместе с патроном, т.е. зажим давит на патрон, а не на лампу.

В итоге лампа болталась в разъеме и не попадала в рабочий фокус. После исправления фара стала светить как и положено, хотя небольшое пятно на отражателе есть (эндоскоп показал), но оно не такое уж критичное.Вот так и на старуху бывает проруха.А коли фара куплена, разобрал её для опыта.

Замена биксеноновых линз Сузуки Гранд Витара / Suzuki Grand Vitara

В наш автосервис на «Мельникова, 5» приехал автомобиль Suzuki Grand Vitara, владелец которого пожелал заменить ксеноновые лампочки на новые ксеноновые лампы Osram Original, но глядя на исходную светотеневую границу мы пришли к выводу, что заменой ламп ситуацию не поправишь, так как очевидно, что выгорели биксеноновые линзы и их нужно менять.

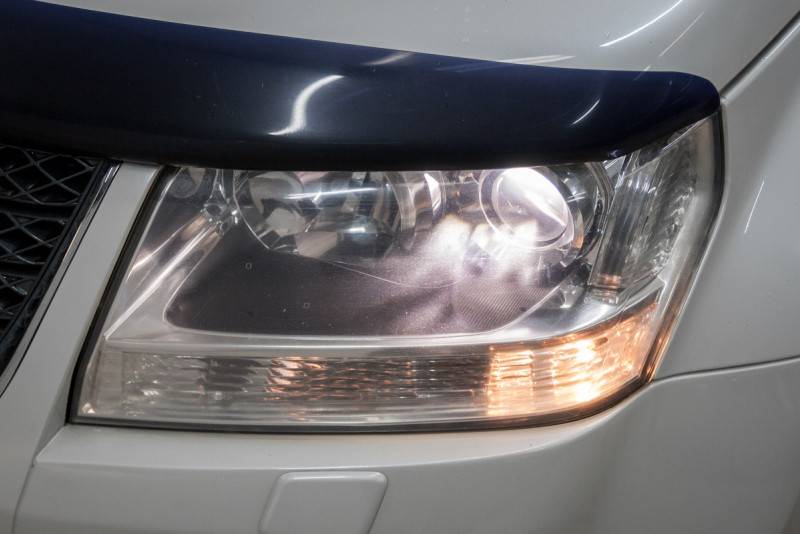

Исходная светотеневая граница и вид авто до начала работы.

Мы сразу предупредили клиента, что разница с новыми ксеноновыми лампами будет несущественной, также мы зафиксировали исходные данные силы света с помощью люксметра, который показал лишь 0.7 килолюкса, что, конечно, очень мало.

Первичный замер силы света и светотеневая граница после попытки заменить ксеноновые лампы.

В итоге мы быстро поменяли ксеноновые лампы на Сузуки Гранд Витара и наши подозрения оправдались – светотеневая граница прибавила лишь чуть-чуть в яркости и на промежуточном замере люксметр показал силу света в 1 килолюкс, то есть мы выиграли только 0.3 килолюкса – нужно менять биксеноновые линзы, причем чем раньше, тем лучше.

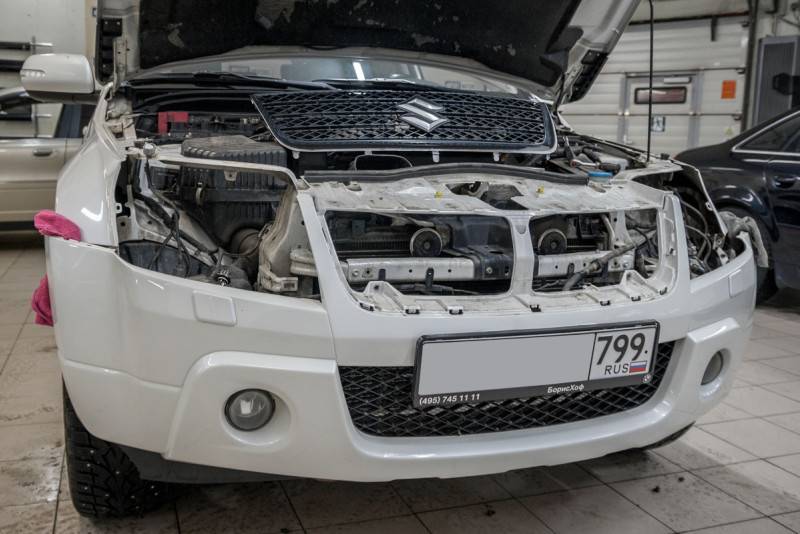

Авто после демонтажа фар, фара в разборе со старой линзой и демонстрация нагара на ее отражателе.

Мы обрисовали ситуацию клиенту, и он согласился на установку биксеноновых линз Hella 3R, которые мы ставим в каждую вторую машину, и они показывали после этого хорошую яркость без паразитной засветки.

Фара с уже новой билинзой, а также регулировка света и полировка фар.

Для работы по замене биксеноновых линз на Suzuki Grand Vitara мы сначала скинули бампер, а после сняли фары – они помещаются по очереди в промышленную печь, где герметик, удерживающий стекла фар на их основании, плавится, позволяя тем самым разобрать фары, извлечь старые билинзы и установить новые биксеноновые линзы Hell 3R.

Итоговая светотеневая граница ближнего и дальнего света, а также итоговый замеры силы света.

Обратите внимание на фотографию отражателя старой линзой – с внутренней части он обильно покрыт темным налетом, что и является выгоранием, влияющим на рассеивание светового потока. Ставятся новые линзы в фары с помощью переходных рамок, после чего фары герметизируются аналогично температурным герметиком и возвращаются на автомобиль

Вид авто и свет фар после замены билинз.

Дополнительно мы отполировали обе фары и зафиксировали итоговую светосилу с новыми линзами – люксметр показал 10.9 килолюкса – разница больше в десять раз. Теперь у владельца Suzuki Grand Vitara отличный головной свет, что хорошо видно на итоговой светотеневой границе как в режиме ближнего, так и в режиме дальнего света.

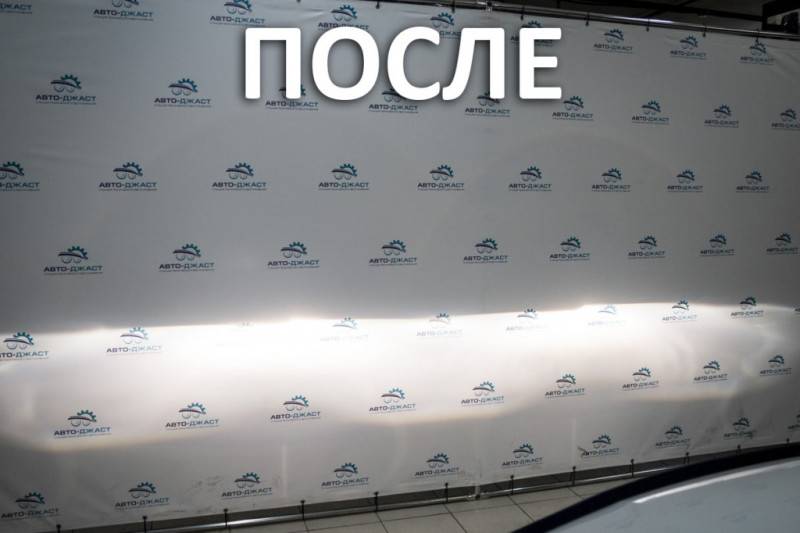

Сравнение светотеневой границы ДО и ПОСЛЕ замены биксеноновых линз.

Сравнение света фар ДО и ПОСЛЕ замены биксеноновых линз.

Профессиональное дооснащение автомобиля

Мы в своем автосервисе предлагаем широкий спектр услуг по установке дополнительного оборудования для автомобилей: автосвет, автосигнализации, автозвук, тонирование, а также ателье и техническое обслуживание.

У нас работают только профессионалы – наши техники способны реализовать оперативно и качественно любую задумку клиента в плане детейлинга авто.

Время работы 3 часа

Для записи звоните +7(495) 432-33-73

голоса

Рейтинг статьи

Замена передних колодок

Процедура замены тормозных колодок не вызовет сложностей даже у неопытных водителей и потребует всего 1,5 часа времени, а также доступ ко следующему набору инструментов: баллонный ключ и комплект гаечных, длинная шлицевая отвертка, а также домкрат.

Для начала заехать на мойку и очистить колеса и диски от загрязнения, что упросит процедуру обслуживания в дальнейшем;
Далее включаем первую передачу и выжимаем ручной тормоз, после чего поддомкрачиваем переднюю часть транспортного средства и подкладываем противооткатные упоры под задние колеса. Также желательно подложить деревянный брус под лонжероны двигателя, чтобы снизить опорную нагрузку на раму;
Затем можно демонтировать колеса и приступать к обслуживанию тормозной системы

Откручиваем фиксирующие болты на суппорте и вытаскиваем деталь, после чего подвязываем к подвеске автомобиля, дабы не перегибался тормозной шланг;
Теперь демонтируем тормозные колодки и осматриваем комплектующие – важно осмотреть поверхность тормозных дисков на предмет выработки и состояние болтом. В случае наличия деформации детали придется снять и отдать в автосервис на проточку;
Новый комплект колодок собираем, после чего открываем под капотом горловину бачка с тормозной жидкостью и откачиваем небольшой объем

Далее отверткой выжимаем тормозной цилиндр до упора, устанавливаем суппорт и монтируем колодки;
После замены комплектующих собираем всю систему по данному алгоритму в обратном порядке и повторяем действия со вторым колесом. При замене тормозных колодок важно устанавливать детали по кругу на обоих колесах – в противном случае возможно ухудшение управляемости автомобиля и риск блокировки или заноса колес во время экстренного торможения.

Suzuki Grand Vitara

При активной городской езде потребление топлива запросто может достигнуть отметки в 15-16 л/100 км, хотя на шоссе можно уложиться и в 11-13 л. Мотор JB424 (2,4 л, 168 л.с.) в целом аналогичен младшему собрату. Основная марка бензина — Аи-92, но летом при длительных поездках по трассам не будет лишним и Аи-95. Из-за невысокой литровой мощности и удачной компоновки моторного отсека двигатели не склонны к перегреву – еще один плюс при длительном движении по бездорожью (но регулярную очистку радиаторов на мойке это не отменяет). Старший брат — JB424 — отличается в эксплуатации куда более высоким расходом топлива, который во многом стал причиной падения спроса на такие модификации у жителей мегаполисов – в сочетании с автоматической КП его величина могла достигать и 20 л/100 км!

Еще одно больное место – каталитические нейтрализаторы. В Grand Vitara они теряют требуемую эффективность на пороге 60-80 тыс. км. Самостоятельный ремонт обойдется примерно в 40 тыс. руб. При установке неоригинальных заменителей расходы будут меньше – удачное расположение за выпускным коллектором позволяет легко подобрать подходящую по размеру универсальную деталь, вплоть до волговского. Низкий ресурс этих недешевых узлов отмечается и на других моделях данной марки, причем потеря эффективности ниже допустимой выявляется гораздо раньше, чем внутренности катализатора начинают разваливаться – это явное указание на излишнюю экономию драгметаллов в узле.

Подвеска у Suzuki Grand Vitara сопротивляется российским реалиям достойно и раньше 80-100 тыс. км редко требует серьезного ремонта. Исключением традиционно стали детали крепления переднего стабилизатора к рычагам подвески и кузову, которые при частой езде по бездорожью сдаются каждые 20-25 тыс. км даже при условии замен только на оригинальные. Ресурс ступичных подшипников сильно зависит от режимов эксплуатации, на ровных дорогах и 150 тыс. км далеко не предел, а при частой эксплуатации далеко от асфальта ресурс может уменьшиться вдвое, и узлы попросят замены через 70-80 тыс. км. Подшипник меняется в сборе со ступицей, стоимость оригинального узла колеблется на отметке от 7-9 тыс. руб. На рубеже 80-90 тыс. км ревизии потребуют и передние рычаги, у которых, как правило, приходят в негодность сайлент-блоки. Также не помешает проверить состояние шаровых опор, которые выполнены единой деталью с рычагами.

Тюнинг для «проходимца»

Главное достоинство Suzuki Grand Vitara — на бездорожье автомобиль очень неплох для своего класса, что искупает многие его огрехи. Для любителей «залезть еще поглубже» на рынке имеется масса предложений по внедорожной доработке. Самые простые – комплекты, позволяющие повысить клиренс автомобиля на 3–4,5 см (при номинальных 20 см). Такое увеличение дорожного просвета не влечет критического изменения углов установки колес, что положительно сказывается на ходимости покрышек и деталей подвески. Стоимость подобных доработок – 30-50 тыс. руб.

Совсем простые решения, заключающиеся в установке проставок над пружинами, ускоренно убивают штатные стойки из-за изменения хода подвески и нулевого положения. При частом форсировании водных преград в группу риска попадает электропривод селектора выбора режимов трансмиссии в раздаточной коробке (14 тыс. руб.), и тут подводят не очень качественные уплотнения.

В целом же в городе внедорожные способности автомобиля явно избыточны (хотя уверенность на скользких покрытиях сродни полноприводным седанам премиум-класса), а для настоящего бездорожья – недостаточны.

При покупке основной приоритет разумнее отдать экземплярам, проданным через сеть официальных дилеров, имеющим подтвержденную историю технического обслуживания и с остатками гарантии – у таких машин нет проблем с «кривым» таможенным оформлением, а общая вероятность нарваться на экземпляр с криминальным прошлым не очень велика – из-за специфической ниши поклонников машина была мало интересна угонщикам, хотя некоторого всплеска угонов можно ожидать с целью разборки машин за запчасти.

Замена антифриза в Grand Vitara

skywoker23

В систему охлаждения предыдущим хозяином залита голубая жидкость. Предположительно тосол. Нигде не смог найти пояснений какая охлаждающая жидкость должна быть в Grand Vitara 2003 г.в. В магазине подсказали что по каталогу идет зеленый антифриз. Подскажите какую жидкость заливать.

В книге по обслуживание не описано как сливать охлаждающую жидкость. Как слить охлаждающую жидкость в Grand Vitara 2.0 бензин?
