Меняем стартер на Рено Меган 2 своими руками: видео внутри

СНЯТИЕ И УСТАНОВКА СТАРТЕРА

Renault Megane 2. СНЯТИЕ И УСТАНОВКА СТАРТЕРА

Вам потребуются: ключи «на 10», «13», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2. Выверните гайку крепления наконеч­ника провода стартера и снимите наконеч­ник провода.

3. Снимите воздухоподводящий рукав

(см. «Снятие и установка корпуса воздуш­ного фильтра», с. 101).

4. Снимите аккумуляторную батарею.

5. Выверните три болта крепления стар­тера к картеру сцепления.

7. Установите стартер в порядке, обрат­ном снятию.

Вам потребуются: ключи «на 10», «13», отвертка с плоским лезвием.

Перед разборкой стартера убедитесь в его неисправности путем следующих про­стых проверок.

2. Отверткой проверьте легкость переме­щения муфты свободного хода привода вдоль вала.

3. Проверните шестерню привода. Она должна легко проворачиваться относитель­но ступицы муфты в направлении вращения якоря и не должна проворачиваться в про­тивоположном направлении.

4. Соедините проводами для «прикурива­ния» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стар­тера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а вторым — к выводу управляюще­го провода тягового реле. Если тяговое ре­ле исправно, то раздастся щелчок и выдви­нется муфта привода. В противном случае тяговое реле подлежит замене.

5. Отсоедините провод от управляющего вывода тягового реле и подсоедините к ни­жнему контактному болту тягового реле. Якорь стартера должен вращаться с боль­шой скоростью вращения. В противном случае отремонтируйте стартер.

Если стартер нуждается в ремонте, вы­полните следующие операции.

1. Отверните гайку нижнего контактного болта тягового реле.

2. . и отсоедините шину от болта.

3. Выверните три винта крепления тяго­вого реле к крышке стартера со стороны привода.

4. . и снимите тяговое реле.

5. Выверните два болта крепления крыш­ки со стороны привода.

. разъедините крышку и корпус стар­тера, а затем извлеките опору рычага вме­сте с резиновой проставкой.

8. Снимите крышку со стороны привода.

9. Выверните два винта крепления крыш­ки со стороны коллектора.

11. Извлеките из статора якорь в сборе со щеткодержателем.

12. Снимите щеткодержатель с якоря.

13. Сдвиньте по валу якоря ограничи­тельное кольцо с помощью подходящей оправки.

14. Поддев отверткой, снимите стопор­ное кольцо.

15. Снимите с вала якоря ограничитель­ное кольцо.

17. Осмотрите щеткодержатель. Про­верьте высоту щеток в щеткодержателе. Если высота 7 мм и менее, замените щет­кодержатель новым. Проверьте с помощью омметра изолированные держатели на за-мыкание с корпусом

На шлицах и цапфах вала якоря не должно быть повреждений (забоины и зади­ры). Коллектор якоря не должен иметь сле­дов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной шкуркой. Про­верьте обмотку якоря на короткое замыка­ние с помощью омметра. Сопротивление должно стремиться к бесконечности.

19. Проверьте, легко ли перемещается якорь тягового реле стартера, замыкаются ли контактные болты контактной пластиной (с помощью омметра).

20. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачи­ваться относительно ступицы муфты в на­правлении вращения якоря и не должна про­ворачиваться в противоположном напра­влении. Если зубья шестерни изношены или повреждены либо шестерня проворачивает­ся в обоих направлениях, замените привод.

21. На рычаге привода стартера не дол­жно быть трещин и следов значительного износа пазов вилок.

Собирайте стартер в последовательно­сти, обратной разборке, с учетом следую­щих особенностей.

В процессе эксплуатации муфту привода не нужно смазывать. Однако необходимо очи­стить ее от грязи. Не применяйте для чистки привода средства, которые могут вымыть заложенную в его муфту смазку.

1. Смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой.

2. Смажьте моторным маслом подшипни­ки (втулки) в крышках стартера.

3. Для установки ограничительного кольца воспользуйтесь раздвижными пассатижами.

Перед установкой тягового реле нане­сите на поверхность реле, контактирующую с крышкой стартера со стороны привода, тонкий слой силиконового герметика.

5. Перед установкой щеткодержателя на якорь разведите щетки и зафиксируйте лю­бым способом (например, подходящей оправкой).

Видео по теме «Renault Megane 2. СНЯТИЕ И УСТАНОВКА СТАРТЕРА»

Источник

Как снять стартер на рено меган 2

стал гореть предохранитель стартера,облазил весь интернет ни картинок толковых не видео не нашел. в книжке тоже поверхностно описана процедура снятия стартера. геморроя когда не знайешь как снимать там много,в ларане за снять поставить например просят 1800 руб.а стартера там дорогие в наличии,решил снимать сам ,хотя бы посмотреть какой стоит что бы купить . снял защиту ,далее снял опору (это железка напротив стартера)на двух болтах ,что бы удобнее руку засовывать,от туда открутил клеммы одна на 10 мм, другая 8мм. с низу же подлез головкой с маленькой трещоткой на 13 открутил два болта на ощупь(окружающие много узнали о французах когда я снимал его),а вот верхний крайний болт я искал час,пришлось снять дроссельную заслонку и патрубок резиновый,и вот он прям на меня смотрит(хотя я думал что это не он ,ребята увидели помощники),вытаскивается через низ но его надо сбить с направляющей.далее вытаскивается уже в районе колеса правого.не забыть снять клемму с датчика масла.

———- Сообщение добавлено в 23:25 ———- Предыдущее сообщение размещено в 23:09 ———-

теперь вопрос может я отстал от жизни ,но суди по отзывам на сайте когда предохранитель горел в сервисе почистили клеммы и все прошло. вытащив стартер я его сразу поставил тестить ,подсоединил минус как положено ,далее подал плюс на втягивающие и он втянулся и ЗАКРУТИЛСЯ хотя я плюс только на втягивающее бросал через предохранитель 20 А он НЕ сгорел. Это же так не должно быть? Возможно если клемма от аккумулятора на сам стартер не окислилась то он бы подхватывал и предохранитель не сгорел бы.получается кому чистили клемму искусственно продлевали жизнь стартеру? так как же правильно должен работать стартер?

———- Сообщение добавлено в 23:26 ———- Предыдущее сообщение размещено в 23:25 ———-

а забыл на машине предохранитель горел мгновенно даже щелчка не было втягивающего.

Меню пользователя диверсия
Посмотреть профиль
Отправить личное сообщение для диверсия
Найти ещё сообщения от диверсия

во общем носил в ремонт стартер,СКАЗАЛИ СТАРТЕР В ИДЕАЛЬНЫЙ.ну а при подаче напряжения только на втягивающее и он втягивает и крутится это НОРМАЛЬНО.сказали плохой плюс от стартера до аккумулятора,вот и нет подхвата (ну я так и предполагал, хотя это считаю категорически не правильно). ну раз снял думаю почищу его а от не той конструкции как мы привыкли на жигулях.что бы например вытащить бендикс надо выбить ось из статора.щеточный узел например вделан в крышку и поэтому при сборке только один способ поставить щеточный узел,там есть кольцо которое надо приподнять и распереть щетки а потом вставлять, и якорем кольцо уйдет на место а щетки сомкнутся (фото приложу). снимал стартер и ставил два раза по своему рас. ству.первый раз снятие и постановка заняли 3 часа снять 3 часа поставить .второй раз все происходило на автомате все по 40 минут. проблема при установке верхний контакт втягивавшего ,там гайка на 8 мм очень маленькая,не то что как на основном контакте она на 10 и длинная.поэтому с нее постоянно соскакивала трещотка,места там нет ,и нужна трещотка с мелким шагом,а резьба там очень длинная.в общем от руки не идет да и не удобно,а трещотка не отщелкивает назад возвращает гайку. стартерные провода и провод на втягивающее о замка расположены очень близко двигателю,почти касаются,благо они в трубке,но посмотрел картинку в книге тоже самое.и нюанс когда затягиваете провод от замка надо его придержать а то он по направлению вращения стремится в двигатель упереться, правда ему там штырь не дает но получается очень близко.лучше придержать. честно я бы лучше деньги отдал,чем столько нервов,но думаю если третий раз то сам сделаю уже все отработано.

———- Сообщение добавлено в 16:01 ———- Предыдущее сообщение размещено в 15:45 ———-

———- Сообщение добавлено в 16:02 ———- Предыдущее сообщение размещено в 16:01 ———-

———- Сообщение добавлено в 16:04 ———- Предыдущее сообщение размещено в 16:02 ———-

———- Сообщение добавлено в 16:04 ———- Предыдущее сообщение размещено в 16:04 ———-

———- Сообщение добавлено в 16:05 ———- Предыдущее сообщение размещено в 16:04 ———-

———- Сообщение добавлено в 16:06 ———- Предыдущее сообщение размещено в 16:05 ———-

———- Сообщение добавлено в 16:07 ———- Предыдущее сообщение размещено в 16:06 ———-

———- Сообщение добавлено в 16:08 ———- Предыдущее сообщение размещено в 16:07 ———-

———- Сообщение добавлено в 16:10 ———- Предыдущее сообщение размещено в 16:08 ———-

———- Сообщение добавлено в 16:11 ———- Предыдущее сообщение размещено в 16:10 ———-

Снятие стартера Рено Меган 2 фотоотчет, бендикс стартера

Бендикс на валу На данной модели стартера снимается он очень .

Контакты стартера рено меган 2

Получается, что эта гайка крутится в клемме. Открутив все клеммы и болты, вытаскиваем стартер. Для откручивания двух верхних болтов понадобится головка на 13 с трещоткой.

Здравствуйте!Очень нужна ваша помощь,меган 2 автомат л.с. приобрел его с друзья, привет! как и у…

Я говорю , давай новый поставим , он мне сказал не надо , мол я этот сделаю!

Осуществляем собственноручно демонтаж Как снять деталь?

Здесь надо понимать, что добраться до него будет не так просто.

С этой целью применяют ключи с удлинителем, которые способны многократно облегчить мастеру задачу. Затем откручиваются три болта с шестигранными головками, которые крепят корпус, после этого конструкция вынимается с некоторыми усилиями и готова к дальшейшей разборке и ремонту.

Новая деталь устанавливается в обратном порядке. Ремонтируем своими руками Согласно тематическим фото и видео, бендикс выходит из строя при достаточно больших пробегах или использовании неисправных свечей и аккумулятора, когда приходится долго крутить двигатель, чтобы завестись. Если прокручивание отсутствует, то поломан, скорее всего, бендикс стартера.

Поэтому стартер должен быть демонтирован, проверен внешне и после его следует разобрать, чтобы установить точную причину неисправности. Осуществляем собственноручно демонтаж Как снять деталь?

Замена бендикса на стартере Renault Logan

Чтобы правильно выполнить снятие стартера и ремонт данного узла, следует предварительно ознакомиться с тематическим видео, также можно посмотреть и фотоотчет, где все детально показано.

Стартер на машинах марки Рено Меган 2 с объемом в 1,4 и 1,6 л находится в полости под мотором, между воздушным фильтром и впускным патрубком глушителя. Следует сразу рассчитывать, что доступ к нему довольно проблематичен.

Поэтому используют ключи с удлинителем, которые существенно облегчают задачу. Автомат Рено Каптур Сначала проводят отсоединение контактов проводки от втягивающего реле, а затем и впускного коллектора.

Сразу за ней находится эбонитовая пластинка, закрывающая щеточный узел. При стаскивании корпуса с ротора, щетки соскакивают с вала и пружинки разлетаются со скоростью света в неизвестном направлении.

Чтобы не допустить их потери, я взял картофельный мешок, засунул туда стартер и располовинил его. Пружинки вылетели, но не потерялись.

Затем откручиваем втягивающее нужен ключ Торкс, не помню какого номера. И достаем вилку с бендиксом и валом из передней части стартера. Бардак, но в принципе все ясно: Вот он, заветный бендикс. Бендикс на валу На данной модели стартера снимается он очень просто.

Между бендиксом и обмоткой находится стопорная шайба ее видно на фото. Стаскиваем ее отверткой, сдвигаем бендикс к обмоткам, немного поворачиваем и стягиваем с вала.

Устанавливаем новый бендикс в обратном порядке. Кстати, вот он, новый бендикс, рядом со старым! Перед установкой на вал, смазал шлицы графитовой смазкой. Ей же смазал втулки в корпусе, в которые вставляется вал.

Установка стартера на автомобиль производится в обратной последовательности. Заканчивал операцию уже в полной темноте, подсвечивая фонариком. Для этого раскусываем шайбы на болтах, достаём их, и зачищаем при помощи напильника или грубой наждачной бумагой.

Такую же работу проделываем и с планкой пружины. Так выглядят уже очищенные контакты. Финальным этапом в ремонте втягивающего реле будет его сборка, крепёж новых шайб и последующая обработка развальцованных краёв при помощи термоклея или герметика.

Renault Megane [ SUNDOWN AUDIO] › Бортжурнал › меган 2. стартер- снятие, разборка и чистка

Всем доброго времени суток, комрады, вот и меня настигла достаточно знаменитая проблема меганов. Садишься с утра-нажимаешь кнопку старта- щелчок-и ничего не происходит.

Сразу начну, пожалуй, с того что операция со снятием и установкой этого самого стартера лично у меня пока занимает первое место среди всех поз камасутры с меганом, и добрый вам совет, если не дай бог у вас меган стал чуть хуже заводиться или услышали подобную фигню как у меня на видео- сразу езжайте и делайте сами либо в ближайший сервис, ибо встать с подобной проблемой вдали от цивилизации будет не самым приятным воспоминанием…Для снятия нам понадобятся — длинные головки на 8 и 10 и 13 головка или ключ, я лично со стороны двигателя хоть и долго и мучительно, но все открутил обычным накиднымИтак, как выглядит процесс снятия стартера1.вывешиваем машину2.снимаем правое колесо3.снимаем акб с площадкой и отодвигаем трубки охлаждения4.снимаем защиту двигателя5.(не обязательно но рекомендую) снять кронштейн между выпускным коллектором и двигателем, это даст немного свободного пространства снизу6. длинной головкой на 10 откручиваем плюсовую клемму(левая со стороны колеса)7.длинной головкой на 8 откручиваем управляющий провод(он чуть выше и правее плюсового), болт на 13 НЕ ТРОГАЕМ8. сдергиваем клеммы с проводов(до конца они не выкрутятся, нужно просто дернуть)9. откручиваем три болта на 13 со стороны двигателя(сфоткать забыл)10.снимаем масляный датчик (он держится на скобе, со стороны колеса просто плоской отверткой поддеваем и тянем, после чего симаем сам датчик вверх.11. сам стартер после откручивания всех болтов никуда не упадет-держится на направляющей втулке, поэтому просто тянем его на себя и вытаскиваем в сторону колеса

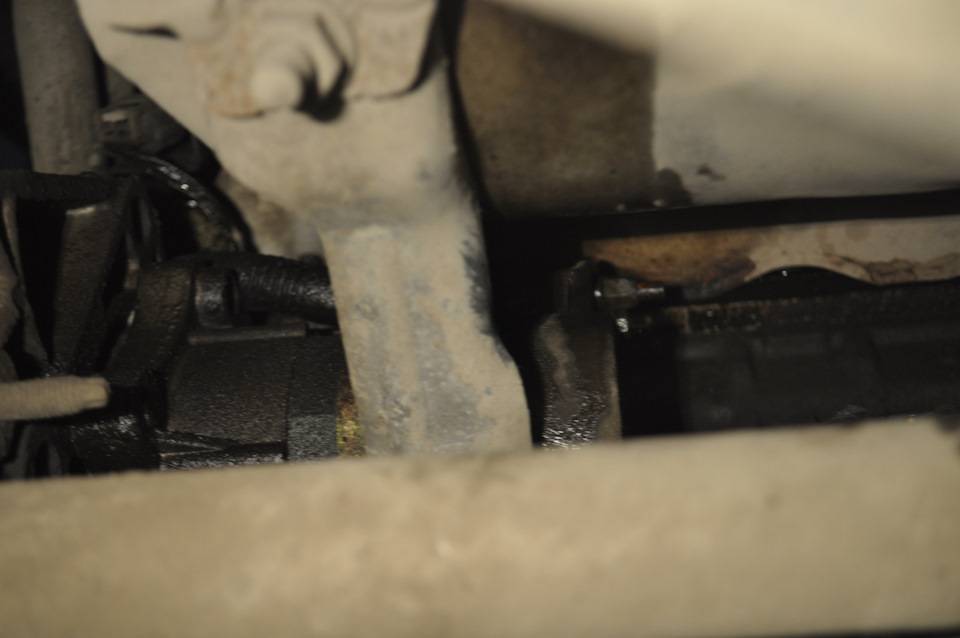

Полный размервот он родимый, виднеется плюсовой контакт

Полный размерхорошо видно насколько плюсовой контакт загажен

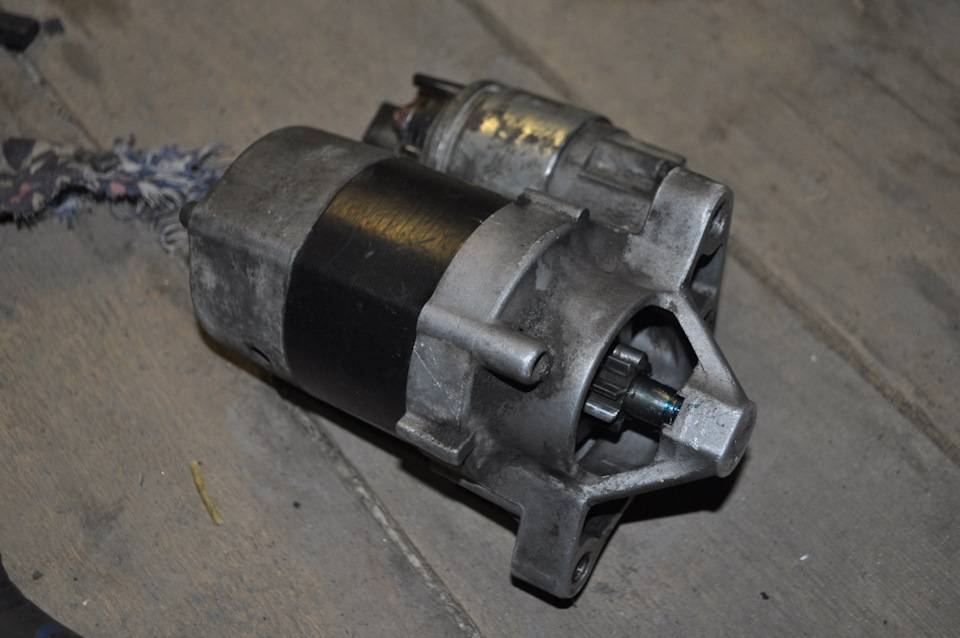

Ну вот, стартер у нас в руках, смотрим на его грязнющее состояние со всех сторон, на плюсовой клемме и вовсе слой окисла и грязи с полсантиметра.Далее у вас два пути- либо просто почистить клеммы и вернуть все на место, либо пойти дальше и полностью разобрать стартер, дабы убедиться в целости щеток и осмотреть внутри в целомЯ пошел вторым путем ( ну а че, не зря же я шесть часов мучился снимая его.Разбирается он достаточно просто. Откручиваем все 4 винта на корпусе и разбираем.

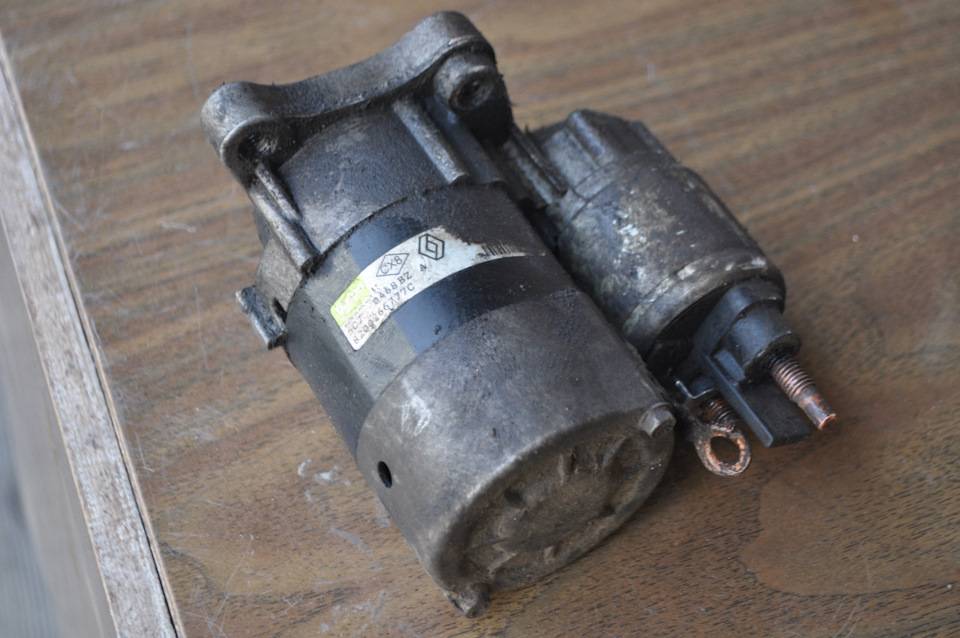

Полный размервот так выглядел только что снятый

Полный размерсо стороны бендикса

К моему удивлению, щетки в моем стартере были почти в идеальном состоянии, и это на 217ткм пробега.По пути немного почистил статор и ротор(были в мегнитной пыли) и промыл корпус с помощью уайт спирита. Собираем все в обратном порядке. Я, почистив клеммы дополнительно еще смазал их электропроводящей пастой дабы меньше окислялись и контакт был получше.

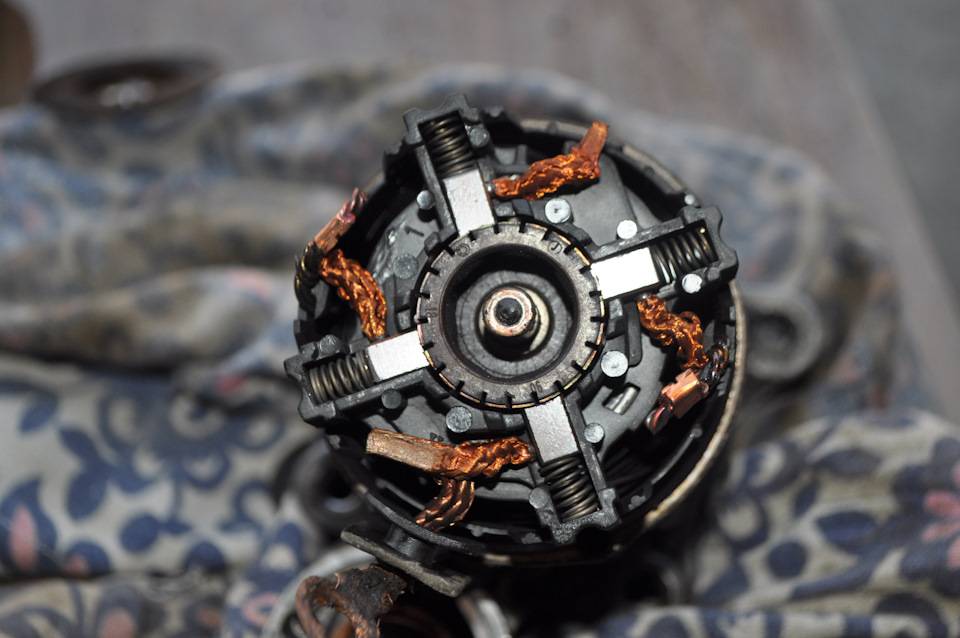

Полный размерщетки почти как новые

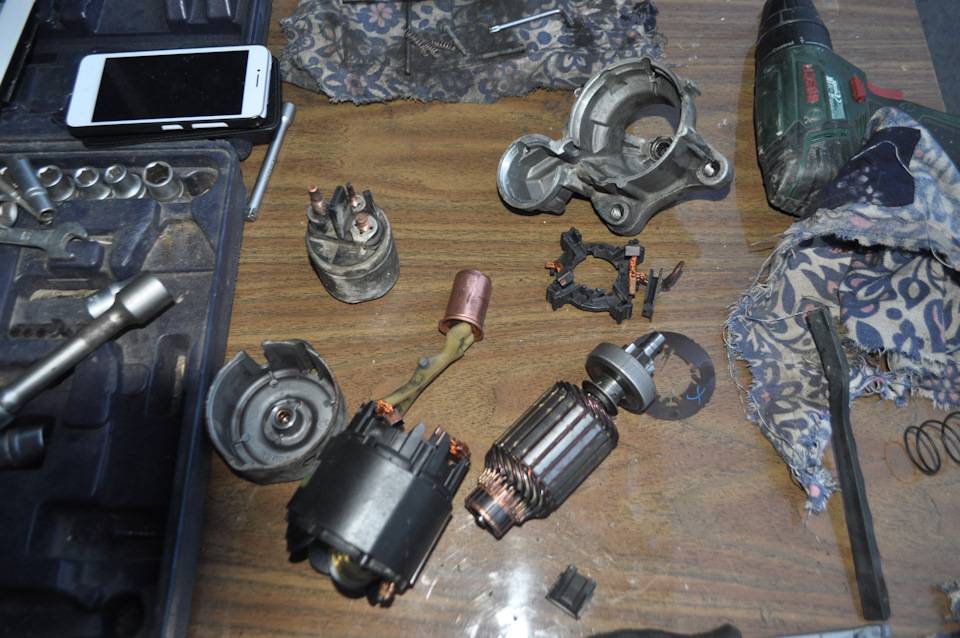

Полный размерполностью разобран

Полный размерпочищен, помыт, смазан и выглядит почти как новый

Полный размерзачищеные контакты и паста которой их затем смазал

Обратно собрал все часа за 1.5, видимо хорошо выучил все позы.Нажал на кнопку, и, о чудо, машина завелась лучше новой, настолько быстро, что я ничего не понял, повторил раз пять и довольный пошел спать)

P.S. когда сняли стартер лучше сразу проверить целостность втягивающего реле, для этого берем аккум, крокодилом цепляем минус на корпус, подаем плюс на управляющий провод-срабатывает втягивающее и бендикс входит в зацеп, подаем плюс на ту самую клемму с 13 гайкой-срабатывет ротор и бендикс начинает крутиться как сумасшедший(лучше в этот момент держать стартер ногой, иначе он исполнит тройное сальто.P.P.S. если у вас все таки это случилось а завестись надо, мне лично помогало немного протолкнуть машину на скорости, видимо тогда бендикс входил в зацепление и машина заводиласьНу вот, в целом, все выглядит как то так, надеюсь мой пост кому нибудь да поможет

От: admin

Эта тема закрыта для публикации ответов.

Определение неисправностей

Перед тем, как демонтировать стартер Рено Меган 2 необходимо точно убедиться, что проблема в запуска кроется именно в этой детали. Проворачиваем ключ в замке зажигания и внимательно слушаем какие звуки издает мотор.

Если на панели приборов стрелки пришли в движение и загорелись лампы, но когда двигатель начинает раскручиваться – все гаснет, то вероятно неисправен аккумулятор, поскольку напряжения не хватает для старта.

Если панель приборов работает исправно, но при повороте ключа слышно только щелчки, то скорее всего проблема со стартером. Необходимо позвать помощника, чтобы он внимательно посмотрел на работу мотора. Если слышны только щелчки, стартер крутиться, но двигатель не «схватывается» — проблема со втягивающим реле.

Так же, если стартер крутиться и втягивающее исправно, то возможна проблема с бендиксом – устройством, передающим вращение на ось маховика. В этом случае необходимо снять устройство и произвести его тщательный осмотр.

Демонтаж

Стартер Рено Меган 2 с двигателями 1,4 и 1,6л находятся в специальной полости рядом с двигателем. Расположен между воздушным фильтром и впускным коллектором. Доступ к нему довольно проблематичен. Так же для работы могут потребоваться специальные инструменты с удлинителем. Если есть сомнения в компетенции , то лучше доверить выполнение данных работ специалистам.

Перед тем как снять стартер необходимо отсоединить контакты от втягивающего реле, затем этот же жгут проводов отключается от коллектора. Для этого понадобиться набор ключей с головками Torx. Затем при помощи шестигранных ключей откручиваются болты, фиксирующие корпус устройства.

Если после проверки необходима замена стартера, то установка новой детали происходит в обратной последовательности.

Если неисправен бендикс стартера, то есть возможность его отремонтировать. Для этого нужно сперва очистить его от накопившейся грязи. Для этого можно использовать бензин или уайт-спирит.

Ремонт втягивающего реле

  1. Откручиваются болты Torx T20, которые расположены с внешней стороны реле
  2. Ключом на 13 снимаются гайки с внутренней стороны
  3. Разъединяется корпус. Для этого нужно дополнительно открутить болты на 10.
  4. После этого детали уже не удерживаются и устройство можно разъединить
  5. Корпус устройства завальцован. Чтобы разобрать необходимо вооружиться плоской отверткой и отогнуть кромку.
  6. Это самая долгая операция, которая потребует значительных затрат времени.
  7. После того, как корпус обработан необходимо отпаять наконечники обмотки, потому что они будут мешать снятию.
  8. Наиболее распространённая причина выхода из строя – пригоревшие контакты. В этом случае необходимо их зачистить.

Ремонт стартера

Поддеваем внутреннее кольцо при помощи отвертки и извлекаем бендикс.

Установка нового элемента производиться в обратном порядке.

Во время работы необходимо обратить внимание на состояние щеточного узла. Во время работы он может изнашиваться и требуется его замена

Снятие и ремонт достаточно простая, но трудоемкая процедура. При правильном подходе ремонт может быть осуществлен в течение нескольких часов. Но результатом будет быстрый пуск двигателя при любой температуре.

Меняем стартер Рено Меган 2 Ссылка на основную публикацию

СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС Renault Megane 2

Показано снятие привода левого переднего колеса. Привод правого колеса снимают аналогично, за исключением дополнитель­ных работ по снятию опоры промежуточного вала, описанных в конце этого подраздела.

Вам потребуются: кусачки, торцовые головки «на 10», «на 13», «на 16», «на 18», «на 30», ключ для болтов колес, мо­лоток, деревянная проставка, ключи «на 10», «на 13», «на 16», «на 18», юноч-ше- стигранник «на 6», специальное приспо­собление для снятия амортизаторной стойки с поворотного кулака.

1. Снимите защиту картера двигателя (см. «Снятие и установка брызговика и за­щиты картера двигателя», с. 63).

2. Слейте масло из коробки передач (см. «Проверка уровня, доливка и замена масла в механической коробке передач», с. 124).

3. Снимите декоративные колпаки пе­редних колес (см. «Замена колеса», с. 50).

4. Ослабьте затяжку гаек ступиц и болтов крепления колес.

При отворачивании гаек ступиц автомобиль должен стоять на земле. Ослабляйте и затя­гивайте болты крепления колес только на ав­томобиле, стоящем на земле.

5. Затормозите автомобиль стояночным тормозом, установите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опоры. Снимите передние колеса.

ПРИМЕЧАНИЕ

Если на автомобиле установлена антиблоки- ровочная система тормозов, отсоедините колодки жгутов проводов от датчиков часто­ты вращения колес.

6. Отсоедините от поворотных кулаков рулевые тяги (см. «Замена наконечника ру­левой тяги», с. 158).

7. Ослабьте затяжку гаек крепления амортизаторных стоек (см. «Снятие и уста-

новка амортизаторной стойки», с. 139) и отверните гайки до конца резьбы, но не снимайте их.

8. Отсоедините от поворотного кулака ша­ровую опору, отжав нижний рычаг вниз и пре­одолевая упругое сопротивление стабилиза­тора поперечной устойчивости (см. «Замена рычага передней подвески», с. 141).

9. Отведите немного в сторону амортиза- торную стойку, одновременно вынимая из ступицы хвостовик наружного шарнира равных угловых скоростей.

10. Полностью отверните гайки ступицы и снимите их.

ПОЛЕЗНЫЙ СОВЕТ

Если не удается извлечь хвостовики шарни­ров усилием рук, выбейте их из ступицы лег­кими ударами молотка через проставку, из­готовленную из мягкого металла или дерева.

11. С помощью монтажной лопатки вы- прессуйте хвостовики внутренних шарни­ров из полуосевых шестерней дифферен­циала и снимите приводы.

12. Для установки приводов сначала вве­дите шлицевый хвостовик корпуса наруж­ного шарнира в ступицу колеса и навинтите гайку ступицы до упора, не затягивая ее окончательно.

13. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал приво­да, чтобы совпали шлицы шарнира и ше­стерни полуоси.

14. Резкими движениями амортизатор­ной стойки с кулаком запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.

15. Установите колесо и заверните гайки до упора, не затягивая их окончательно.

16. Установите автомобиль на колеса, сняв с опор, и затяните гайку ступицы.

ПРЕДУПРЕЖДЕНИЯ

Гайку ступицы окончательно затягивайте на автомобиле, стоящем на земле, моментом

280 Н м. Перемещать автомобиль при неза­тянутой гайке ступицы категорически запре­щено во избежание повреждения сепарато­ра подшипника ступицы.

Не используйте гайки ступиц повторно.

17. Затяните болты крепления колес (см. «Замена колеса», с. 50).

18. Установите декоративные колпаки ко­леса (см. «Замена колеса», с. 50).

19. После установки всех деталей залей­те масло в коробку передач (см. «Проверка уровня, доливка и замена масла в механи­ческую коробку передач», с. 124).

Для снятия опоры промежуточного ва­ла привода правого переднего колеса до­полнительно необходимо выполнить сле­дующие операции.

1. Выверните три болта крепления и от­ведите опору от картера двигателя.

2. Снимите привод правого колеса.

3. Проверьте состояние подшипника опоры вала. Подшипник должен вращаться без люфта, шума и переката.

4. После установки правого привода вверните болты крепления опоры.

Видео по теме «Renault Megane 2. СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС»

Снятие и установка левого привода Рено Логан, Сандеро, Ларгус

Замена промежуточного подшипника Меган2

Снятие левого привода (ШРУСа) КПП Renault Megane 3

Реле Меган 2

Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.

Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.

Топливный насос

Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.

Реле стартера

Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.

Реле дворников

Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.

Реле стеклоподъемника

Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.

Стеклоочиститель

Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.

Renault megane 2. снятие и установка стартера

Рено Меган 2 снятие и ремонт стартера 1.5dci что делать если клинет стартер

Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно. Накидные ключи на 17, 16, В данной статье мы расскажем, где находится непосредственно бендикс стартера, как происходит снятие стартера, а также будет представлен фотоотчет.

Вынимать щетки необходимо крайне осторожно, нечаянно отколов частички материала головки, можно обеспечить себя дополнительной заботой очистки корпуса, в который она провалилась. Видео снятия стартера на Рено Меган 2 Подготовка к снятию стартера Для того, чтобы снять стартер на Рено Меган, необходимо подготовить следующие инструменты и рабочее место: Нажал на кнопку, и, о чудо, машина завелась лучше новой, настолько быстро, что я ничего не понял, повторил раз пять и довольный пошел спать P. Теперь его можно разбирать и ремонтировать

Теперь его можно разбирать и ремонтировать.

Уважаемые друзья!

Перед заменой бендикса следует сделать попытку его реанимировать: Можно также применить для этой задачи и другую обезжиривающую жидкость. Для этого следует тщательно очистить деталь щеткой или другим подобным приспособлением. Одного замачивания в ванночке с жидкостью будет недостаточно. Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно его. Для этих целей выкручиваются 3 гайки: Теперь все без проблем разбирается на составные части и можно проводить осмотр, а затем ремонт.

Наша цель бендикс, поэтому для его снятия необходимо выпрессовать стопорное кольцо вниз: После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2. Текущее состояние щеток устанавливается на глаз: После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2. Текущее состояние щеток устанавливается на глаз: Процедура выполняется легко, ведь щетки не имеют собственных креплений и фиксируются только пружинами, которые зацепляют их в специальные боковые выступы.

Извлекаются старые щеточные элементы аккуратным поддеванием шлицевой отвёрткой либо ножом. Снимать щетки следует неспеша. Ведь случайно отколотый кусок обеспечить вас дополнительной работой по очистке корпуса, куда она упала. Затем устанавливаются новые щетки и монтаж выполняется в обратной последовательности.

Если мотор начал крутить хорошо, то все выполнено на уровне. Объем багажника Рено Каптур Подлокотник Рено Каптур Подводим итоги Итак, снятие стартера, а также все ремонтные мероприятия стартера для Рено Меган 2 не особо трудоемки, как это может показаться сперва

В случае правильного подхода и внимательного изучения материалов данной публикации, в том числе желательно обратить внимание, на фотоотчет, вы гарантировано справитесь с этой задачей, а ваш автомобиль будет заводиться с полуоборота при любой погоде

Снятие меган и установка стартера Снятие и установка стартера 1 Отсоедините кабель массы от батареи.

Если магнитола в Вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска.

Где находится и как снять стартер на Рено Меган 2

Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя. Где имеется, отсоедините и снимите кронштейн от задней части стартера.

На моделях с двигателем F7R будет также необходимо снять щиток дополнительного кронштейна выпускной системы и топливопровода. Отверните гайку и отсоедините главный кабель от тягового реле стартера.

Отсоедините управляющий провод тягового реле от клеммы обратитесь к сопроводительной иллюстрации. Отверните и снимите три болта, крепящие стартер к картеру трансмиссии.

Затем снимите стартер обратитесь к иллюстрациям. Отверните винты крепления и гайку, затем снимите защитную крышку со стартера. Отсоедините разъем электропроводки от тягового реле стартера, затем отверните крепежную гайку и отсоедините главный подающий кабель от тягового реле.

Отверните крепежные гайки и болты, затем снимите кронштейн заднего крепления стартера. Ослабьте и снимите три болта, крепящие стартер к картеру трансмиссии и снимите его из двигательного отсека. Снимите установочный штифт, который установлен в отверстие под болт заднего крепления. Снимите правое переднее колесо и защитный щиток картера двигателя. Ослабьте крепежные скобы и снимите систему воздушных труб, соединяющую впускной трубопровод с промежуточным интеркулером.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
