На каких двигателях гнёт клапана?
На машинах с 8-ми клапанным двигателем загибает реже всего, а вот 16-ти и 20-ти кл., будь-то бензин или дизель загиб происходит в большинстве случаев. Правда иногда это может быть один или несколько клапанов, а если двигатель работал на холостых, то и вовсе беда пронесет. Но таких случаев мало, в основном, последствия необратимы. Таблица со списком двигателей на которых гнет клапана всех популярных автомобилей при обрыве ремня газораспределительного механизма.
Тем не менее, есть небольшая вероятность, что клапана остались целы при обрыве ремня ГРМ, особенно, если двигатель старый. Раньше в них делали специальные проточки под клапана как раз на такой случай. В конструкции новых двигателей этим пожертвовали ради увеличения мощности.
Поэтому, если у вас порвался ремень ГРМ в движении, стоит ожидать худшего — обойдется такой ремонт очень дорого.
Процедуры замены
Теперь перейдем к тому, как поменять ремень ГРМ. Замена детали состоит из трех основных этапов. Прежде всего, до детали потребуется добраться. После ослабляют натяжное устройство и лишь после этого устанавливают новый ремень. Однако обо всем по порядку.
Алгоритм действий следующий:
От аккумулятора отсоединяется отрицательный кабель. Если имеется, следует заранее побеспокоиться о наличии кода радиобезопасности – это поможет сэкономить время на перенастройку по завершении работ. Снимите ремень генератора. В зависимости от конкретного автомобиля доступ к ремню ГРМ может затруднять и поликлиновый ремень. Чтобы снять его, соответствующие гайки ослабляют, а при необходимости генератор отталкивают. Снимите все дополнительные принадлежности. На этом этапе потребуется демонтировать генератор, рулевое управление, компрессор кондиционера и прочие подобные детали, которые мешают получить доступ к кожуху ГРМ
Важно: фитинги снимать не следует, в большинстве случаев их можно просто сдвинуть, не теряя давления в системе. Если установлена крышка распределителя, ее также следует снять. Чаще всего для этого требуется раскрутить винты крепежа и разогнуть фиксаторы
Чаще всего для этого требуется раскрутить винты крепежа и разогнуть фиксаторы
Некоторые современные модели лишены этой детали, ее место занимает датчик положения коленвала и распредвала. В этом случае без руководства по ремонту двигателя конкретной модели не обойтись – процесс сильно разнится в зависимости от модели.
Выровняйте установочные метки (как выставить метки ГРМ, описано в руководстве по автомобилю). Для этого двигатель проворачивается, пока метка шкива не дойдет до отметки в 0 градусов на шкале синхронизации. Снимите крышку ремня ГРМ. Прежде всего, раскручиваются все крепежные винты и болты. Если имеются какие-либо детали, мешающие снятию, их потребуется дополнительно демонтировать. Здесь опять же придется обращаться к руководству, так как их наличие и процедура снятия варьируются в зависимости от модели автомобиля. Проверьте точность установки коленвала и распредвала по установочным меткам. На шкивах или звездочках чаще всего имеется специальная линия, которая выравнивается по меткам на вспомогательном вале, головке цилиндра или меткам на блоке. В случае порванного ремня ГРМ этот момент очень важен. Проверьте область ремня на наличие пятен масла. Если замечены какие-либо утечки, их требуется немедленно устранить.
Ослабление натяжного устройства
Для того чтобы снять старый ремень ГРМ, потребуется ослабить болты, которые фиксируют устройство, регулирующее натяжение болта. Выкручивать их полностью не имеет смысла – достаточно будет отвернуть натяжное устройство, после чего вновь завернуть болты и зафиксировать натяжитель.
Нелишним будет заодно проверить шкив натяжного устройства на износ. Визуальный осмотр включает проверку на наличие трещин и вмятин, после чего необходимо провернуть шкив.
Если в процессе будет слышен рокот или треск, значит, подшипники изношены или как минимум ослабли. В таком случае следует дополнительно установить новый шкив натяжителя.
Монтаж нового ремня ГРМ
Сама установка ремня ГРМ достаточно проста и вряд ли вызовет у кого-то сложности. Первым делом ремень следует снять со звездочек.
Если натяжитель был ослаблен, он сам с легкостью соскочит. Иногда ремень может застрять, но проблема решается, если подцепить его отверткой.
На втором этапе устанавливают новый ремень. Чаще всего в инструкции пользователя подробно написано, как натянуть ремень ГРМ. Точная процедура со всеми допусками варьируется в зависимости от марки авто
Особенно это важно для крепежного болта шкива коленвала, он обладает самым высоким моментом затяжки
Далее останется лишь произвести все процедуры в обратном порядке.
Замена ремня ГРМ своими руками
Схема замены приводного ремня — не самый сложный процесс, который можно выполнить самостоятельно в целях экономии денежных средств. Владельцу авто не нужно обладать специальными знаниями — достаточно ознакомиться с инструкцией по эксплуатации машины.
Меняем ремень
Для замены ремня ГРМ или полного комплекта механизма понадобятся следующие инструменты:
Открытый механизм ГРМ после снятия всех деталей впечатляет
После выкручивания болтов снимается натяжной ролик
Фиксируют коленвал в одном положении
При помощи отвертки происходит снятие блока шкива коленвала
После коленвала происходит снятие старого ремня ГРМ
Видео: как снять ленту ГРМ
Как выставить метки
Выставление меток механизма газораспределения зачастую проводится с использованием специального средства, фиксаторов — кондукторов, к которым прибегают в случае, если старый ремень был неправильно надет либо проворачивается фазорегулятор. Они позволяют зафиксировать коленвал в одном положении и устранить его прокручивание.
Специальные кондукторы выставляют метки на ГРМ
При использовании подобных помощников метки ГРМ выставляются следующим образом:
Видео: зачем обрабатывать деталь и выставлять метки при помощи кондукторов
Однако кондукторы не являются обязательным приспособлением для выставления меток ГРМ — сделать это можно и без них. Достаточно запастись ключами на 17 и 19. Более подробно процесс выставления меток механизма можно рассмотреть на примере автомобиля ВАЗ 2109:
Видео: выставление меток запчасти
Инструкция: как правильно ставить ремень ГРМ
Натяжение ремня ГРМ — один из важных параметров, влияющих на работоспособность двигателя автомобиля. Перетяжка детали может стать причиной быстрого износа подшипников, натяжного ролика и водяной помпы. Слабая натяжка может спровоцировать нарушения фаз газораспределения и перескок зубьев ремня.
Уровень натяжения ремня регулируется при помощи натяжного ролика — его проворачивают вокруг эксцентрической оси.
Чтобы натянуть ремень ГРМ, понадобятся следующие инструменты:
Процесс натяжения ремня ГРМ или как заставить его «меняться»:
Видео: натяжение ремня ГРМ
В норме натяжение ремня механизма газораспределения должно быть таким, чтобы деталь прогибалась на 5,4 мм при воздействии на неё усилия в 100 Н. Проверяется натяжение ремня только на холодном двигателе.
Как заменить и натянуть ГРМ без специальных инструментов
Натяжка ремня газораспределительного механизма осуществляется с использованием специальных инструментов. Однако если их нет под рукой, можно воспользоваться отвёрткой и двумя гвоздями либо свёрлами, между которыми отвёртка и размещается. Аналогичным образом можно применить столовую вилку — у неё обламываются два зубца в центре, а оставшиеся загибаются под нужным углом.
Для проверки натяжения ремня ГРМ используется специальный инструмент
Проверить натяжение ремня без специального инструмента можно несколькими способами:
Перетянутый ремень механизма во время эксплуатации авто будет неприятно визжать, при этом срок эксплуатации самой детали, натяжных роликов и подшипников помпы значительно сократится.
Видео: проверка натяжения установленного ГРМ
Как поставить новую помпу, поменять натяжные ролики и сальники
Водяной насос отличается более длительным сроком жизни, чем лента ГРМ, поэтому специалисты советуют его менять одновременно с каждым вторым ремнём. Отдельно помпу менять нецелесообразно, поскольку путь к ней аналогичен пути к ремню ГРМ, и лишний раз перебирать половину подкапотного пространства не хочется.
Аналогичная ситуация и с сальниками: меняются по мере износа и выхода из строя — к примеру, если появляются протечки моторного масла.
А вот с натяжными роликами ситуация диаметрально противоположная: поменять их можно в обязательном порядке одновременно с ремнём ГРМ.
Обрабатывают ролики и ремень после установки специальными смазками, чтобы устранить износ. Неплохим составом считается литол, однако, специалисты рекомендуют использовать специальные силиконовые смазки.
Метки шкивов ГРМ
Замена ремня ГРМ требует правильно выставить коленчатый вал и распредвал если он один или два. Для этого на большинстве двигателей автомобилей имеются специальные метки. Сначала устанавливается шкив коленчатого вала. Согласно имеющихся меток на самом шкиву, и на корпусе двигателя. Например, метки ГРМ на автомобиле ВАЗ 2109 выглядят следующим образом.
Это положение коленчатого вала соответствует нахождению поршня первого цилиндра в ВМТ.
Затем необходимо выставить по меткам шкивы распредвала, или распредвалов. Они также имеют соответствующие метки на шкиву, и на корпусе защитного кожуха. Так выглядят метки на автомобиле ВАЗ 2109
На каждой модели двигателя применяются различные способы обозначения положения распредвалов. Но объединяет их одно. Кулачки распредвала обращены в обратную сторону от клапанов или коромысел. В этом положении впускные выпускные клапана закрыты и соответствую такту работы двигателя, при котором происходит сжатие топливной смеси.
На некоторых моделях двигателей метки отсутствуют. Такие двигателя устанавливаются на автомобилях Форд, Рено, Хёндай и тд. Для того чтобы правильно выставить положение коленвала и распредвалов предусмотрены специальные приспособления, позволяющие зафиксировать валы в определенном положении.
Для того чтобы вставить коленчатый вал как правило применяется специальный болт с резьбой. Он вкручивается в блок двигателя, после удаления заглушки. Болт имеет определенный размер. В него упирается противовес на коленчатом валу. Упираясь противовесом во вкрученный болт коленчатый вал фиксируется в необходимом положении. Для распредвалов на таких двигателях предусмотрены приспособления, которые фиксируют либо шкивы. Либо с другой стороны вала имеются специальные прорези. В которые вставляется пластина необходимого размера. Тем самым находится требуемое положение валов.
Как правило, на двигателях глее предусмотрено применение приспособлений. Шкив на коленчатом валу не имеет шпонки. Он удерживается в своем положении только усилием торцевого болта. Для замены ремня необходимо снять шкив. Чтобы установить ремень. Шкив начинает свободно проворачиваться на валу. Тем самым сбивается положение шкива относительно коленчатого вала.
Некоторые предлагают менять ремень ГРМ на выставляя валы по меткам . А просто пометить маркером положение ремня относительно всех шкивов. Затем перенести эти метки на новый ремень. И установить его. Но этот способ не всегда позволяет правильно это сделать, потому что ремень в процессе работы растягивается. И метки могут просто не совпасть правильно. А смещение даже на один зуб может сильно повлиять на опережение угла зажигания. Поршень будет подходить в ВМТ а положение распредвалов будет ошибочным.
Поэтому если самостоятельно производить замену ремня необходимо все таки правильно выставить шкивы по меткам или использовать для этого приспособления.
Установка нового ремня
Как при покупки отличить оригинальный ремень от подделки читаем в этой статье.
Проверяем положение распредвалов и коленвала, все должно быть надежно застопорено. Очищаем прилегающею поверхность блока цилиндров к помпе.
Кроме того, обратите внимание на герметичность шпильки, который держит натяжной ролик в корпусе водяного насоса насоса (ниже, рис А). Установите новый обводной ролик и затяните его
Затем установите новый натяжной ролик и слегка притените гайку. Убедитесь, что фиксатор на задней стороне натяжного ролика попадает в паз корпуса водяного насоса (выше, рис B)
Установите новый обводной ролик и затяните его. Затем установите новый натяжной ролик и слегка притените гайку. Убедитесь, что фиксатор на задней стороне натяжного ролика попадает в паз корпуса водяного насоса (выше, рис B).
Установите новый ремень ГРМ, начиная со звездочки коленчатого вала через обводной ролик и т. д. Убедитесь, что нисходящая ветвь ремня натянута. Ослабить гайку натяжного ролика. Поверните натяжной ролик вправо до того, как стрелка встанет дальше за указатель на7-8 мм, используя шестигранник 6 мм.
Затяните гайку натяжного ролика. Снимите фиксатора распредвалов и коленвала. Поверните коленчатый вал на два оборота вправо в положение установки — это очень важный шаг! Если вы этого не сделаете, то из-за недостаточного натяжения ремня может произойти все что угодно. Вставляем фиксатор коленчатого вала в блок цилиндров, убедившись, что коленчатый вал напротив фиксатора. Проверьте, вы легко должны вставить фиксатор распредвалов.
Причины, признаки и последствия обрыва ремня ГРМ
Внезапный обрыв и последующая замена ремня ГРМ — одна из наиболее «болезненных» процедур для автомобиля и психики его хозяина.
Когда следует менять ремень
На 16-клапанном двигателе иногда заклинивает поддерживающий ролик. При этом происходит обрыв ремня ГРМ и загибается большая часть клапанов. Такая ситуация требует капитального ремонта двигателя, сопряжённого, как правило, с серьёзными финансовыми затратами.

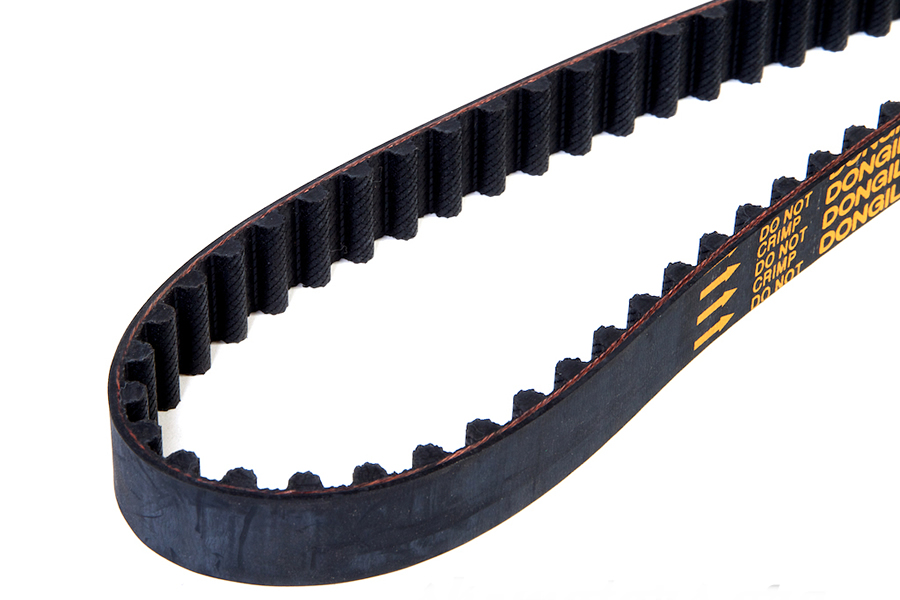

На новом ремне ГРМ не должно быть трещин, разрывов и прочих дефектов
Если ремень ГРМ не будет заменён в регламентированные сроки, он может оборваться в любой момент. Современные автопроизводители рекомендуют его менять через каждые 100 тыс. км пробега. Однако периодичность замены существенно сокращается, если:
- автомобиль эксплуатируется в условиях, близких к экстремальным (в жаркую или холодную погоду, при повышенной влажности воздуха и т. п.);
- при последнем ремонте был установлен некачественный ремень;
- при низком качестве дорог.

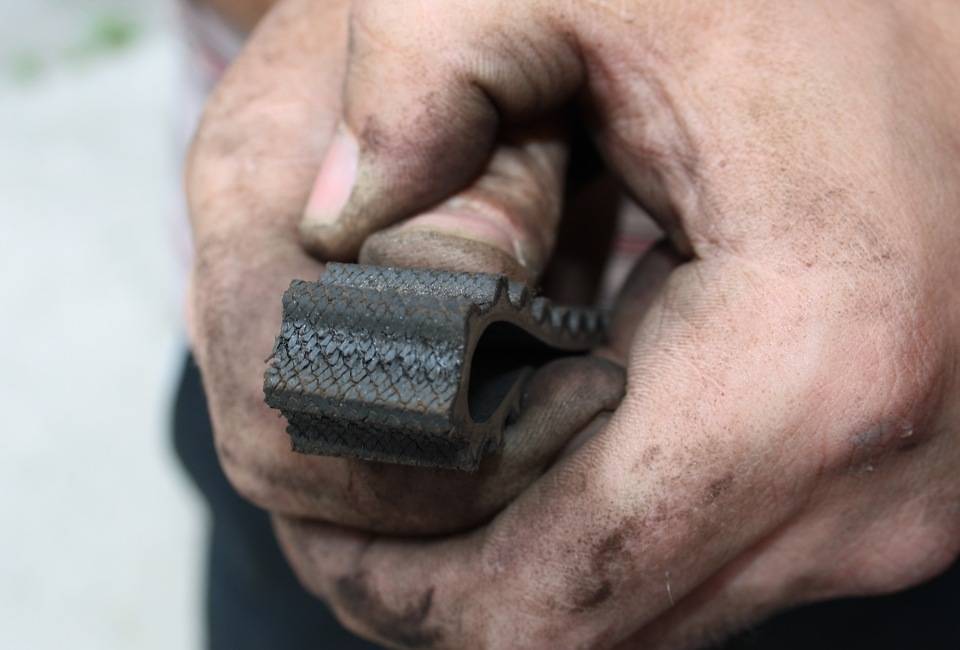

Определить, что порвался именно ремень, в большинстве случаев несложно — достаточно лишь посмотреть на него. Однако на многих современных автомобилях ремень защищён, а для демонтажа защиты потребуется время. В этом случае диагностировать обрыв ремня можно по отсутствию компрессии в двигателе и свободному вращению стартера.
Основные причины выхода ремня ГРМ из строя
Если ремень не будет заменён в регламентированные автопроизводителем сроки, он может оборваться в любой момент. На скорость износа этого элемента влияет несколько важных факторов.
Дальнейшее использование ремня, который в процессе эксплуатации стёрся, невозможно
Условия эксплуатации автомобиля
На срок жизни ремня ГРМ большое влияние оказывают условия эксплуатации автомобиля.
- При интенсивной езде и повышенных нагрузках на газораспределительный механизм на ремне могут появиться повреждения механического характера — трещины, выемки, отслоения. Эксперты отмечают, что при повышении оборотов двигателя до 5–6 тыс. об./мин любое несоответствие ремня параметрам автопроизводителя способно привести к непоправимым последствиям. Эксплуатировать такой ремень можно, но только для того, чтобы доехать до гаража или автосервиса.
- Определённое влияние на состояние ремня могут оказать и климатические условия. Это особенно актуально для жителей севера России. Резкие и частые перемены погоды способствуют более быстрому износу ремня. Поэтому его замену следует проводить намного чаще.
Неправильная эксплуатация элементов газораспределительной системы
Ремень может разорваться и по другим причинам. Так, в газораспределительный механизм помимо ремня входят ролики и помпа. Ролики предназначены для обеспечения необходимого натяжения ремня. Когда заклинивает один из них, ремень обрывается.
Избыточное или недостаточное натяжение ремня также может стать причиной его выхода из строя. В первом случае ремень обрывается, во втором — соскакивает со шкивовых пазов. Аналогичная ситуация может возникнуть и в случае сильного люфта одного из шкивов.
Натяжение ремня считается оптимальным, если на длинном участке «помпа — шестерня распредвала» ремень можно повернуть на 90о двумя пальцами.
Разворотом на 90 градусов следует проверять натяжение ремня ГРМ
Профессионалы советуют немедленно менять ремень со следами масляных пятен. Масло — опасный враг резины, и при его попадании на ремень последствия могут быть весьма серьёзными (проскальзывание, соскок, перескок и т. п.). Ситуация усугубляется тем, что полностью удалить масляные пятна с ремня невозможно — резина легко впитывает смазку и теряет свои оригинальные свойства. В этом случае ремень ГРМ также следует оперативно заменить.
Для чего нужен ремень ГРМ?
ГРМ достаточно сложный в конструктивном плане узел. В его основе заложен распределительный вал, находящийся в ГБЦ. С его помощью происходит толкание впускных и выпускных клапанов. Клапана в свою очередь обеспечивают подачу горючей смеси в цилиндры мотора, а также способствуют удалению газов из системы автомобиля. Работа распредвала возможна благодаря наличию в системе коленвала. Таким образом, механическое усилие от второго к первому передается с помощью приводного ремня.
Ремень подвержен температурным и механическим воздействиям, вполне логично, что рано или поздно он износится. Он растягивается, на его поверхности образуются трещины, что негативно сказывается на работе всей системы. Его проскальзывание скажется на функционировании клапанов: они перестанут открываться в момент, соответствующий тактам работы мотора. Но куда опасней обрыв резинотехнического изделия. Во время обрыва бездейственным остается газораспределительный механизм, следовательно, клапана не закрываются до момента подъёма поршня, происходит удар, после которого гнутся сами клапана, образовываются дефекты на поршне.
Замена роликов и ремня ГРМ: пошаговые действия
Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:
- При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
- После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
- Теперь откроется доступ к защитным крышкам газораспределительного механизма.
Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:
- Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
- Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
- Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.

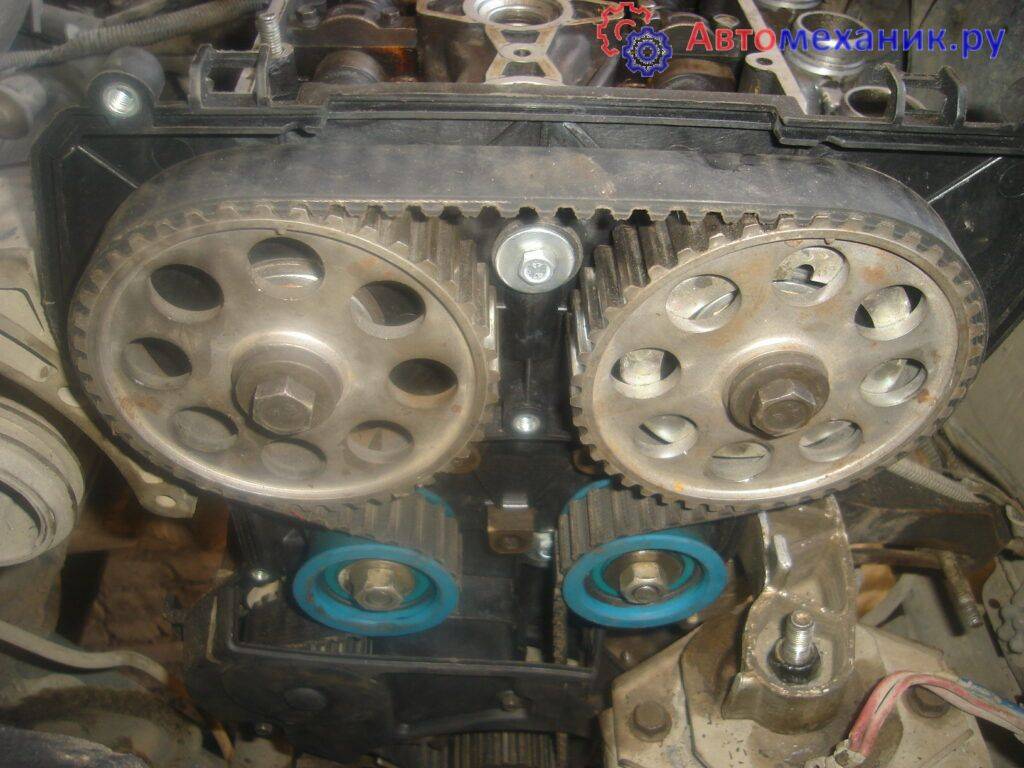

Совмещение меток распредвала
После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились. Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.
Метка на маховике
Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются. Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону. Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала. Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.
Снятие шкива коленвала
За шкивом коленвала располагается упорная шайба, которую также нужно снять.
Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.
Снятие роликов натяжителя и упорного
После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.
Снятие ремня ГРМ
Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.
Расположение болтов крепления внутренней крышки ГРМ
Снимается внутренний кожух.
Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.
Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу. Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала. Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.
Переходим к проведению процедуры регулировки натяжения ременной передачи.
Прокладка
Качественная прокладка КК – это не только защита ремня, но и залог чистоты под капотом автомобиля. Некоторые считают прокладку незначительным элементом, не могущим серьезно повлиять на работоспособность мотора, но это так лишь отчасти. Как и было написано выше, неисправная прокладка – это пропускание масляной жидкости, что неминуемо приводит к выходу из строя различных элементов, особенно ремней, отрицательно сказывается на динамике силового агрегата – масло же выходит.
Прокладка клапанной крышки
Сухой и чистый мотор – это всегда хорошо, он свидетельствует о заботе над 4-колесном друге, говорит о нормальном состоянии всех манжет и уплотнителей.
После открытия капота, первое что бросается в глаза – клапанная крышка. Последняя закрывает ГРС механизм, оснащается горловиной для заливания смазки в мотор.
Крышка фиксируется к самой головке болтами или гайками, а между ними обязательно должна присутствовать уплотнительная прокладка.
С течение времени, под регулярным взаимодействием с вышеописанными явлениями прокладка неминуемо приходит в негодность. Она теряет эластичность, становится твердой, на ней появляются мелкие трещины, сквозь которые может просачиваться масло.
Замена прокладки, как и было написано выше, проводится одновременно с заменой ремня грм. Кроме того, данная замена проводится в случае, если водитель замечает, что уплотнитель пропускает. И в этом случае, заботливый владелец поменяет также ремень грм, так как есть вероятность, что на него попало масло. Получается, что оба элемента – и ремень грм, и прокладка – должны заменяться одновременно.
Как ставится прокладка на герметик
Прокладка легко меняется самостоятельно, если располагать комплектом простых инструментов. Надо также купить хороший и высокотемпературный герметик и любой обезжириватель.
Снятие прокладки ничего сложного не сулит:
- Вначале демонтируется корпус ВЗДХ.
- По всему периметру выворачиваются болты-фиксаторы.
- Снимается навесное оборудование (если крышка отягощена устройствами дополнительного свойства).
- Старая прокладка демонтируется и выбрасывается.
- Место, куда сядет новая прокладка, должно быть тщательно обработано и очищено.
- Прокладка ставится на место обязательно на герметике.
При замене прокладки могут возникать ошибки, о которых надо знать:
- Владелец купил некачественный уплотнитель, в результате чего течь смазки не только не прекратилась, но даже усилилась.
- Герметик был нанесен неравномерно или сам состав был старый.
- Болты крышки затянуты неравномерно, соответственно, крышка перекошена.
Снимаем старый ремень ГРМ
Порядок выполнения работ
1.Машину устанавливаем на горизонтально ровной площадке, фиксируем ее стояночным тормозом.
2.В моторном отсеке необходимо снять защитную пластиковую крышку ГРМ. Для этого отворачиваем 3 болта ее крепления (ключ на 10).
3.Баллонным ключом слегка откручиваем болты крепления диска переднего правого колеса.
4.Приподнимаем домкратом кузов автомобиля возле правого переднего колеса. Полностью выкручиваем болты, крепящие диск, демонтируем колесо.
5.Откручиваем два болта, крепящие защитный кожух (защиту двигателя) в районе правого переднего колеса.
6.Отгибаем защитный кожух.
7.Ослабляем натяжение ремня генератора, откручивая гайки натяжителя (ключи на 10 и на 13).
8.Смещаем генератор в сторону шкива коленвала.
9.Демонтируем ремень генератора.
10.Теперь нужно демонтировать шкив коленвала. Его крепит болт на 19. Очень часто открутить его достаточно проблематично, так как сам шкив необходимо зафиксировать. В карбюраторных двигателях он имеет отверстия, расположенные по окружности. Здесь проще вставить в одно из отверстий отвертку или ключ, и таким образом его обездвижить. В инжекторных моторах таких отверстий нет, поэтому зафиксировать коленвал можно, либо обездвижив маховик, вставив отвертку между его зубьев и корпусом картера сцепления, либо же уперев ключ (изогнутый торцевой) в правую рулевую тягу, как показано на фото, и провернуть коленвал при помощи стартера.
11.Выкручиваем болт, снимаем приводной шкив генератора, вкручиваем болт обратно.
12.Снимаем ремень привода ГРМ.
13.Отпускаем гайку ролика натяжителя (ключ на 13).
14.Демонтируем ролик натяжителя, а на его место устанавливаем новый, не затягивая гайку его крепления.
15.Теперь необходимо выставить распредвал и коленвал по меткам. Чтобы это осуществить, берем ключ на 17, накидываем его на болт фиксации шестерни распредвала и вращаем его, пока метка на ней не совпадет с выступом на внутренней защитной (металлической) крышке ремня. Далее, этим же ключом, накинутым на болт крепления шкива коленвала, вращаем коленвал до совпадения меток на шестерне привода ГРМ (высверленная воронка) и на корпусе двигателя (отлитый выступ).
16.Дополнительно не помешает убедиться и в соответствии положения маховика. Метка на нем должна совпадать с выемкой на корпусе картера сцепления.
17.Если все в порядке, переходим к установке.
Полезная информация напоследок

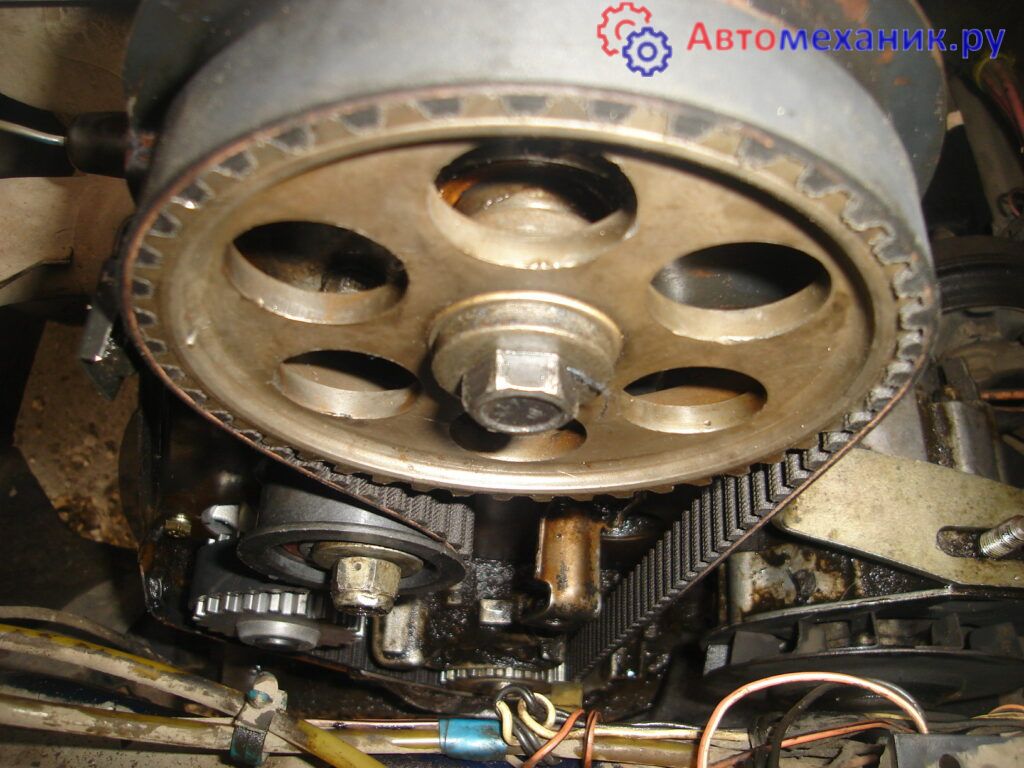

Метки грм на 8-клапанном двигателе выставить значительно проще, чем на 16-клапанном. Объясняется это понятной причиной – на 8-клапанном двигателе один распредвал, на 16-клапанном – два.
Совпадение меток на схеме
Метка распредвала представляет собой небольшую риску. Метка ГБЦ — это уже выступ. В некоторых случаях, как и было написано выше, этих самых меток не наблюдается. Что же делать в таких ситуациях?
Коленвал выставляется по риске на своем шкиве. Возле мотора, на коробке имеется специальное окошечко, закрытое резиновой заглушкой. В окошечко можно увидеть, совпадают ли метка на шкиве коленвала с выступом самого двигателя.
Примечание. В данном случае и здесь может возникнуть проблема. Заключается она в том, что метки могут не виднеться. Это объяснятся тем, что до этого мотор разбирался, а маховик снимался. При сборке маховик поставили не той стороной, и метка теперь находится непонятно где.
Здесь уже придется искать метку в передней части мотора, прямо на шкиве или искать прилив на маслонасосе силовой установки.
Инструменты для выставления меток
Если, все же, найти риски так и не удалось, в правильности установки меток можно убедиться на примере выставления меток Ауди 80. Другими словами, надо будет поднять переднюю часть автомобиля, вывесить колеса, включить скорость и вращать колесо (так легче провернуть коленвал).
После этого надо посмотреть в первое отверстие свечи. Можно даже вдеть в отверстие стержень отвертки, и таким образом поймать ВМТ, проворачивая коленвал и смотря на отвертку.
Метки всегда выставляются по первому цилиндру, хотя большой разницы нет.
Смотрите видео о том, как устанавливаются метки на 8-клапанном двигателе Ваз
Удачи в работе! Если не получится выставить метки самому, всегда можно попросить специалиста помочь.
Устал платить за штрафы? Выход есть!
Забудьте о штрафах с камер! Абсолютно легальная новинка — НАНОПЛЁНКА, которая скрывает ваши номера от ИК камер (которые стоят по всем городам). Подробнее
- Абсолютно легально (статья 12.2.4).
- Скрывает от фото-видеофиксации.
- Устанавливается самостоятельно за 2 минуты.
- Не видна человеческому глазу, не портится из-за погоды.
- Гарантия 2 года,
Ремень ГРМ – наиболее простой и эффективный способ синхронизации работы коленчатого и распределительного вала. Этот чрезвычайно важный элемент нуждается в периодической замене, и, несмотря на свою простоту, не может похвастаться легким монтажом. Всё дело в том, что установка нового механизма должна происходить с учетом специальных меток, которые имеют свойство сбиваться. Большинство начинающих водителей не знают, как выставить метки ГРМ на свои позиции, поэтому замена ремня часто сопровождается лишней тратой нервов. Дальше в полной мере осветим насущный вопрос.
Помпа
Любая циркуляция жидкости в машине – это принудительное действие. Помпа служит для обеспечения работы отдельных систем авто – системы горючего и охлаждения. Оба насоса отличаются конструктивно, имеют свои особенности работы.
Итак, один из насосов перекачивает ОЖ, другой – топливо. Нас больше всего интересует первый вариант, так как именно его неисправность грозит ремню грм более всего.
Водяная помпа авто
Водяная помпа – так называют данный насос ОЖ. Он располагается непосредственно на ГБЦ. Конструктивно представляет собой корпус с крыльчаткой, поставленной на вал. У последнего имеются подшипники с каждого его конца. Вращается вал через ремень, передающие движение от ДВС.
При неисправности помпы силовой агрегат перегревается, а в дальнейшем выходит из строя.
Известно несколько явных признаков выхода из строя помпы:
- Если показания датчика температуры ОЖ в красной зоне.
- В салоне различим запах ОЖ.
- Слышны посторонние шумы, свидетельствующие о необходимости замены.
- Следы ОЖ под автомашиной.
Конечно же, в некоторых случаях возможен частичный ремонт помпы. Если, к примеру, заменить вал этого устройства вместе с подшипниками. Все же, целесообразнее приобрести новую помпу.
Представленные выше агрегаты меняются с ремнем грм не всегда, за исключением ролика-натяжителя и прокладки КК. Помпа, дополнительные ремни и болт меняются уже после квалифицированного осмотра.
Как выставить метки ГРМ на коленвале и распредвале
На многих отечественных автомобилях, в частности на ВАЗ, данная процедура предопределяет следующие действия:
- Снимаем старый ремень и устанавливаем новый натяжной ролик
- Проворачиваем шкив распредвала до совпадения его метки с меткой на блоке цилиндров
- Проворачиваем коленвал до уровня, когда метка на шкиве установится строго по вертикали
- В корректности установки можно убедиться через специальное окно с заглушкой в картере сцепления
- Вытащите заглушку, и посмотрите, риска на маховике расположена напротив планки блока цилиндров или нет? Если да, значит, работу можно считать завершенной
Если все было выполнено правильно, сначала надеваем ремень ГРМ на шкив коленчатого, а после на шкив распределительного вала. Также стоит сказать о том, что расположение валов не зависит от разновидности газораспределителя. Поэтому порядок замены цепи ГРМ во многом идентичен.
