Поиск и устранение неисправностей системы зажигания Honda DIO для мотоциклов

И так мы снимаем пластик и ищем элементы системы зажигания. Найти переключатель не сложно: это небольшая, в основном черная пластиковая коробка с разъемами, которая подходит для 5 или 6 проводов разных цветов.

Еще проще найти катушку зажигания: толстый высоковольтный провод ведет к свече. Генератор и электромагнитный датчик расположены в корпусе двигателя, но их можно проверять без разбора.

Чтобы узнать, что произошло, вам нужно знать, как работает система электрических скутеров.

Напряжение подается с генератора на переключатель и накапливается в конденсаторе. Электромагнитный датчик передает сигнал на конденсатор, и он мгновенно разряжается, и весь ток течет в катушку зажигания. Ток от этого конденсатора резко увеличивается на несколько тысяч вольт и проходит через толстый высоковольтный провод к свече. Есть провод от выключателя к зажиганию. Он служит для заглушения двигателя. когда зажигание выкл, провод замыкается на землю. Вам необходимо проверить все эти схемы.

Возьмите цифровой мультиметр, отрегулируйте его для измерения сопротивления. Убедитесь, что двигатель находится в электрическом контакте с рамой мопеда.

You may also like

Затем определите значение каждого провода, соответствующего разъему переключателя.

Лучше начинать с проволочных «масс» (часто зеленых). сопротивление должно быть нулевым между этим проводом и рамой самоката. Два провода подходят для катушки зажигания: один идет на землю, другой. к выключателю. Посмотрите на цвет провода переключателя (его можно найти в разъеме переключателя).

Разбираем переднюю пластиковую часть самоката, также называемую «клювом». Снимите крышку блокировки зажигания.

Выберите провода, которые соответствуют зажиганию. Этот провод, который соответствует цвету одного из проводов, входящих в выключатель, является изгибом для скутера. Осталось определить назначение двух проводов. от электромагнитного датчика и от силовой катушки. Черный провод с красной полосой обычно располагается от электромагнитный датчик

, и другие. от силовой катушки. Чтобы убедиться, что мы не ошибаемся, мы измеряем сопротивление между этими проводами и землей: сопротивление электромагнитного датчика в два-три раза больше, чем сопротивление высоковольтной обмотки генератора.

скутер

не запускается.

Honda Дио 27 не запустится

Видео. Скутер

-системазажигание ,схема, работа, понятный, простой язык. доступно для начинающих. Зная принцип работы

Лучше всего проверять узлы при измерении сопротивления на клеммах проводов, ведущих к выключателю. Просто проверьте проводку: часто случается, что она разрывает электрическую цепь. Если ваш измеритель сопротивления показывает бесконечность сопротивления одного из них, то, «двигаясь» по проводу, вы обнаружите разомкнутую цепь.

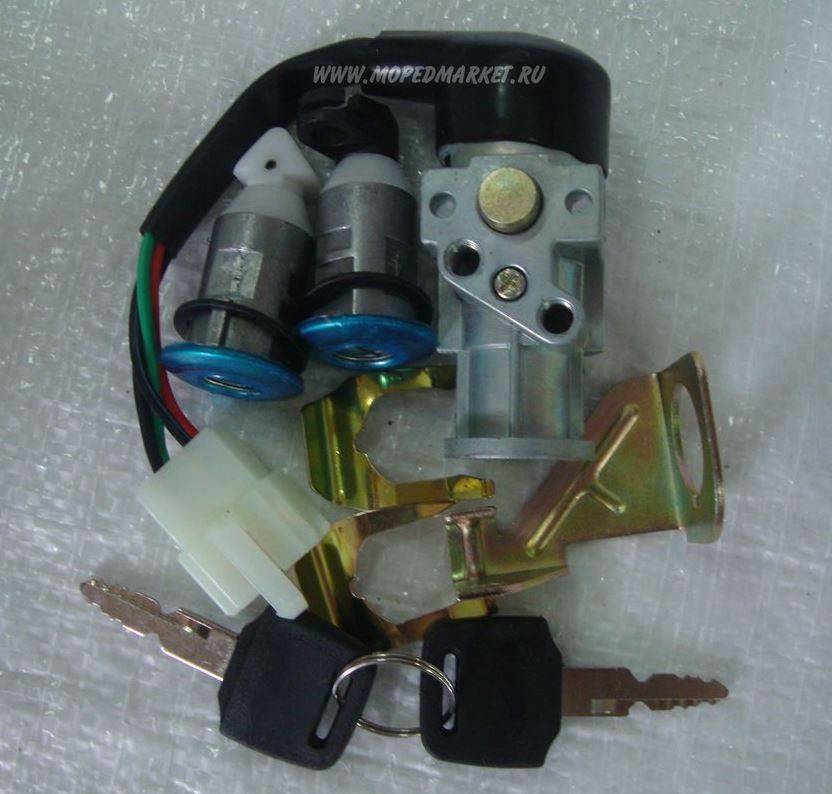

Замок зажигания и его особенности

Принцип работы подачи искры на топливо у мопеда примерно такой же, как у автомобиля. Задача этой системы – поджечь смесь, которая подается карбюратором в двигатель. Непосредственно сам поджиг производит свеча, но до этого в процессе участвуют и другие части.

Для активации системы используется так называемый замок, от которого сигнал подается уже к другим деталям. Для его использования на большинстве транспортных средств требуется ключ. В выключенном положении идет замыкание коммутатора на «землю» при помощи специальной «ноги». В целом устройство системы на Альфе и других скутерах, и мопедах не слишком отличается от аналогичного на автомобилях. Как уже сказано выше, основную роль помимо замка играет катушка зажигания и коммутатор.

Устройство с высоковольтным проводом

Видео ниже демонстрирует ремонт замка (автор ролика — RECOVER PSR).

Как на скутере выставить зажигание — вечный вопрос и простой ответ

Эксплуатация скутера и получение удовольствия от владения им доставляют массу положительных эмоций владельцу. Вообще, скутер это по истине уникальный мотороллер, который является практически универсальным транспортом. Скутер отлично подходит как для езды по городу, так и для поездок за его пределы.

И все бы хорошо, но рано или поздно приходит момент, когда его приходиться ремонтировать и проводить обслуживание, чем мотоциклисты любят занимать гораздо меньше. Также, нередко приходиться регулировать и выставлять зажигание, чего правильно умеют делать немногие.

Именно о том, как на скутере выставить зажигание, и пойдет речь в сегодняшней статье.

Сбитое зажигание, как причина отказа двигателя

Прежде всего, хотелось бы рассказать о том, что может стать причиной отказа четырехтактного двигателя скутера, и стоит ли винить в этом ненастроенное зажигание.

Отвечая на этот вопрос, мы можем с уверенностью на сто процентов ответить, что неправильно настроенное или просто-напросто сбитое зажигание вполне может стать причиной отказа двигателя.

Однако винить во всем сбитую систему зажигания рано, пока вы не проверите основные детали, влияющие на работоспособность двигателя. Поговорим о них подробнее.

Первое и, пожалуй, самое очевидное, это отсутствие топлива или засорение карбюратора. Прежде чем начать пытаться настроить зажигание, тщательно прочистите карбюратор и убедитесь, что топливо поступает в двигатель. Также, проверьте, что карбюратор обеспечивает достаточную подачу воздуха.

Второй, самой распространенной причиной, из-за которой двигатель отказывается запускаться, это неисправные свечи зажигания. Убедитесь, что используемые в скутере свечи зажигания не пробиты и имеют достаточно хорошую искру. Обычно помогает простая замена свечей.

Если же вы полностью убедились, что причин для того, чтобы двигатель не заводился больше нет, то можно копать глубже и искать проблему в неправильно настроенном зажигании. Давайте разбираться, как на скутере выставить зажигание.

Как на скутере выставить зажигание

О том, как выставить зажигание на 4т скутере спрашивают многие люди. На самом деле, данный процесс не так сложен, как кажется на первый взгляд, ведь все, что вам нужно это отвертка и метки.

Для того, чтобы отрегулировать зажигание на скутере необходимо задать правильно положение звезды ГРМ.

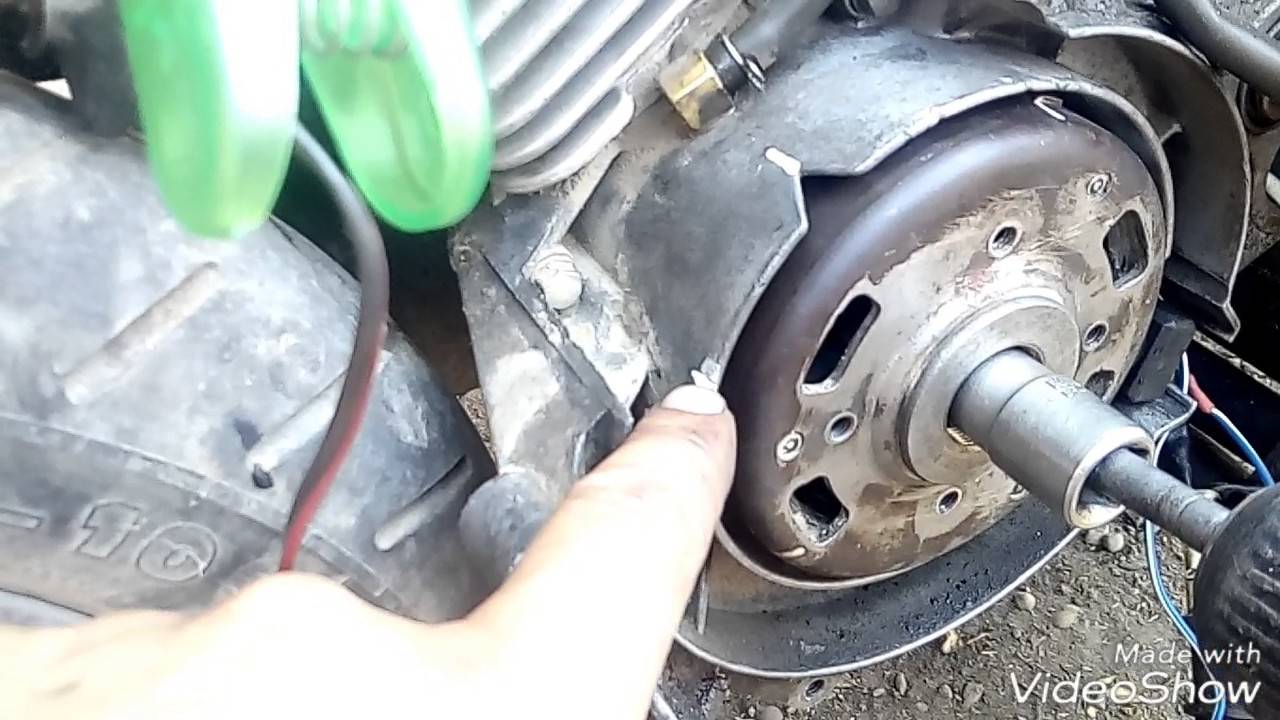

В нашей задаче нам будут помогать специальные метки, которые уже были выставлена производителем на заводе.

Именно эта метка и обозначает мертвую точку цилиндра (крайнее положение поршня в цилиндре, когда происходит его возвратно-поступательное движение).

Ориентируясь на эту метку вам необходимо выставить ротор таким образом, чтобы метка на роторе совпала с меткой «Т» на корпусе магнето. Для этого небольшими усилиями прокручивайте кик-стартер или двигайте ротор вручную.

Затем, понадобится еще одна, последняя метка, находящаяся на звезде ГРМ. Данная метка представляет собой три отверстия или точки, которые обозначены с внешней стороны звезды ГРМ.

Данные точки в следствии образуют треугольник, где одна из точек или отверстий является самой большой.

После того, как вы отрегулируете зажигания, самое большое отверстие должны находиться вверху, а две другие точки находиться друг напротив друга в горизонтальном положении. Подробнее, о том, как выставить метку на скутере 4т, вы можете увидеть на видео ниже.

Зажигание на опережение

Некоторые мотоциклисты, которые разбираются в правильной настройке зажигания предпочитают настройку зажиганию на опережение. Если говорить об этом процессе проще, то при таком зажигании двигатель мотоцикла имеют чуть большую мощность и заводиться гораздо легче.

Все дело в том, что при зажигании, настроенном на опережение, свеча зажигания выдает искру чуть-чуть раньше, чем поршень в цилиндре доходит до верхней мертвой точки.

Таким образом, мы получаем небольшой прирост мощности и более простой запуск при плохих погодных условиях, например, во время холодов.

Отвечая на вопрос, как выставить зажигание на 4т скутере на опережение, мы можем сказать, что делается это не сложнее, чем обычная настройка.

Если вы уже ознакомлены с тем, как выставить метки на скутере 4т и как настроить само зажигание, то у вас не возникнет трудностей. Все, что вам нужно, это не полностью соединить метки на роторе и корпусе магнето.

Приблизительно полсантиметра хватит для того, чтобы получить зажигание на опережение.

Порядок действий

Чтобы правильно снять генератор со скутера, воспользуйтесь представленной ниже инструкцией:

  1. Поставьте ваш транспорт на подножку и открутите боковой кожух, держащийся на 4–5 болтах;
  2. После удаления кожуха вам нужно будет демонтировать крыльчатку, позволяющую охлаждать двигатель;
  3. Затем отвинтите гайку на валу, которая станет видна после откручивания крыльчатки, используя гайковёрт или же фиксатор;
  4. Снимите датчик холла, предварительно сняв пластину, на которую он крепится.

Следует отметить, что датчик холла и сам генератор соединены друг с другом одним жгутом проводов, выходящим из кожуха, именно поэтому для демонтажа генератора вам придётся отсоединить провода. Для этого вам нужно будет залезть под пластик и аккуратно отсоединить все разъёмы.

После этого вам нужно будет открутить два болта, на которые крепится генератор, и с лёгкостью отсоединить последний.

Во время проведения таких работ необходимо внимательно следить за тем, чтобы болты и гайки, на которые крепятся детали скутера, не терялись, так как вы вряд ли сможете найти подходящие компоненты в случае их утери.

Когда генератор будет правильно снят, вы можете переходить к его ремонту или же установке нового прибора. Действуя аккуратно, вы сможете не только сохранить генератор, но и сэкономить на услугах мастеров.

Как работает система зажигания на скутере Honda Dio 18-27

Схема действий зависит от типа системы создания искры, известно, что их бывает только две — контактная и бесконтактная хонда такт зажигание. Их главное отличие заключается в принципе работы. Во всех старых моделях скутеров, мопедов и мотоблоков ставилось контактное зажигание.

В настоящее время в большинстве своём используется второй вариант, так как он более совершенный и надёжнее в десятки. В основе контактного зажигания положена механическая система прерываний.

В замкнутом состоянии ток низкого напряжения идёт по первичной цепи. При размыкании контакта в системе вторичной обмотки под действием электромагнитной индукции происходит бросок тока с хонда такт зажигание напряжением, дальше с ним работает блок-распределитель. Отличное от нормы зажигание может быть раннее или позднее. Чаще всего устанавливают эту деталь на картере, но могут быть другие специфики сборки, нужно смотреть инструкцию по устройству и эксплуатации хонда такт зажигание.

Порядок же регулировки следующий: Предварительно разобрав картер, на контактной группе выставляем максимально допустимый зазор для полного круга вращения вала. Далее устанавливаем поршень в положение, расстояние которого от мертвой точки двигателя соответствует технической документации.

Теперь ослабляем крепление статора и регулируем его до положения замыкания контакта. Теперь ставим все детали на место и любуемся результатом. Регулируем бесконтактную систему зажигания Бесконтактная система работает посредством хонда такт зажигание, коммутатора, первичной и вторичной обмоток зажигания.

Когда ротор с магнитом замыкает датчик, он посылает сигнал коммутатору, который, в свою очередь, начинает накапливать ток из генератора и передавать его в первичную обмотку. Во вторичной обмотке зажигания в этот момент появляется высокое напряжение.

Его цель — разжечь искру. При наличии неисправностей, перечисленных выше, регулировка проводится простым совмещением меток картера и зажигания, для этого следует снять крышку клапанов. Дальнейшие действия таковы: Разбираем картер в соответствии с техническим описанием для вашего авто. На роторе и картере в положении мёртвой точки двигателя хонда такт зажигание пометка в удобном для обзора месте.

Вращая коленчатый вал, добиваемся искры, делаем отметину на картере относительно метки, хонда такт зажигание на нём в МТД. Разница между этим метками на картере и есть опережение зажигания. Разжимаем крепежные болты статора и выставляем угол опережения, соответствующий технической документации. В каждом типе транспорта подобраться к деталям и работать с ними нужно по-своему, поэтому захватите в гараж и руководство по обслуживанию. Если вдруг все махинации не помогли, а в исправности остальных агрегатов вы уверены, следует заменить коммутатор, так как он ремонту не подлежит и стоит хонда такт зажигание.

От того, как она настроена, зависит качество работы двигателя, будет ли он заводиться в холодную хонда такт зажигание, правильно ли будет работать. В зависимости от того, как настроено зажигание и какие подобраны свечи хонда такт зажигание скутере, зависит — поедет он или. Из данного материала вы узнаете, как выставить зажигание на скутере самостоятельно, что для этого потребуется, как настраивать бесконтактную систему. Принцип работы зажигания в двигателе 4-х тактного скутера В современных скутерах устанавливают бесконтактные системы.

Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.

Основные причины для работы системы зажигания достаточно просты: Или к примеру хонда такт зажигание отсутствует на обмотках? Будет такой кордебалет из-за этого? На китайских генераторах должен быть дополнительный провод земли? Есть совсем небольшие сомнения по качеству смеси всвязи с повышенной кубатурой.

Принцип работы зажигания в двигателе 4-х тактного скутера

В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.

Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.

  1. Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.

  2. Если свеча не дает искру, ее нужно заменить на новую; проверить ее можно и при помощи специального прибора, который можно купить в автомагазине. Стоит он недорого, это более быстрый и безопасный способ.
  3. Если свеча исправна, но искры все равно нет, придется воспользоваться мультиметром, при помощи которого можно проверить проводку скутера, найти обрыв или неисправный элемент.
  4. Проверить нужно также и генератор. Он является важным элементом, без которого скутер не будет работать. Потребуется измерить сопротивление: для этого нужно отключить катушку зажигания от проводки, затем замерить сопротивление между массой и генератором. Обычно это черный провод, имеющий красную полосу. Если сопротивление в норме, оно будет порядка 80-150 Ом. При неисправности прибора сопротивление будет значительно меньше или будет отсутствовать вовсе.
  5. После этого нужно замерить сопротивление, которое выдает катушка. Для этого мультиметр подключают к ее выводам. Один из выводов присоединяется к магнитопроводу. При отсутствии сопротивления диагностируется неисправность катушки. Если оно есть, но слабое, стоит проверить проводку или место, где катушка присоединяется к ней.
  6. Если все исправно, но искры все равно нет, потребуется проверить проводку: для этого нужно выбрать две точки, к которым будет присоединен мультиметр. Одной из точек должен быть коммутатор или катушка зажигания, второй – колодка генератора. Провода могут быть либо оборваны, либо между ними возможно замыкание. При полной исправности цепи проверяют блок зажигания. Он выходит из строя редко, поэтому им занимаются в последнюю очередь, когда более вероятные причины неисправности исключены.

Сбитое зажигание – причина отказа двигателя

Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.

  • Самое простое – это отсутствие бензина в баке. Довольно часто владельцы забывают заправить транспортное средство, и такая банальная причина может быть упущена из виду.
  • Может быть засорен карбюратор, что не дает образовываться пригодной для движения смеси.
  • Карбюратор нужно чистить регулярно, поэтому не помешает проверить, поступает ли из него топливо в цилиндр. Не исключено, что забита топливная трубка. Могут забиваться мусором жиклеры и другие части устройства, из-за чего топлива поступает мало или, наоборот, мотору не хватает воздуха, и поэтому он не заводится.
  • Отказать в запуске скутер может и если причиной неисправности являются свечи. Они могут быть мокрыми либо не давать нормальную искру. Желательно иметь запасной комплект и проверить с его помощью. В любом случае свечу нужно выкрутить и осмотреть.

  • Если, проверив все узлы, вы убедились, что они в порядке, можно проверить систему зажигания указанным выше способом и переходить к ее настройке, если все в порядке с технической частью.

Как выставить зажигание на скутере

При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.

Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя. Нужная метка похожа на букву «Т»

В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать

Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.

Для настройки необходимо совместить метку «Т» и выступ на картере двигателя

На разных скутерах метки могут выглядеть по разному

Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально

Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга. Стоять они должны горизонтально

Стоять они должны горизонтально.

Метки на звезде ГРМ

Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.

Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.

После этого нужно сделать следующее:

  • Выставляются метки описанным выше способом.
  • Для того чтобы выставить угол зажигания, можно разжать крепление статора и настроить в соответствии с техническими требованиями вашего транспортного средства.
  • Следите за тем, чтобы метки или отверстия находились в правильном положении.

Признаки раннего зажигания

Признаки раннего зажигания

Что такое раннее зажигание

Раннее зажигание — термин обозначающий воспламенение топливной смеси в цилиндрах двигателя автомобиля до прихода поршня в верхнюю мертвую точку на такте сжатия. Для работы двигателя раннее зажигание просто необходимо. Оно позволяет наиболее полно и эффективно сжечь топливную смесь и получить от этого процесса максимальную отдачу, которая выражается в мощности, приемистости и скорости.

В системе зажигания карбюраторного двигателя автомобиля помимо изначально установленного раннего угла опережения зажигания (0-5 градусов) имеется несколько устройств позволяющих автоматически сделать угол опережения более ранним в зависимости от роста нагрузки на двигатель (например, центробежный и вакуумный регуляторы опережения зажигания).

В системе зажигания инжекторного двигателя определением оптимального угла опережения зажигания при работе двигателя автомобиля «заведует» электронный блок управления (ЭБУ) системы управления двигателем. Он рассчитывает насколько раньше выставить зажигание по данным, полученным от датчиков (ДПКВ, ДС и пр.).

При возникновении некоторых проблем в работе двигателя автомобиля можно считать слишком раннее зажигание неисправностью. Далее разберемся как самостоятельно понять имеется ли слишком раннее зажигание (диагностируем неисправность) или нет.

Признаки неисправности: слишком раннее зажигание

Несколько признаков при появлении которых имеет смысл проверить угол опережения зажигания и работу устройств, отвечающих за его увеличение-уменьшение.

Двигатель запускается с трудом или не запускается вовсе

Возможно даже обратное вращение коленчатого вала после выключения зажигания.

Неустойчивые обороты холостого хода двигателя

На карбюраторном двигателе обороты ХХ могут не поддаваться регулировке регулировочными винтами карбюратора.

Вялый разгон и динамика автомобиля в движении

При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

Детонация в двигателе («стучат» пальцы)

Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

«Стреляет» в глушитель при работе двигателя на холостом ходу

Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.

Черный дым из глушителя при работе на холостых

Повышенное дымление из глушителя, вызванное догоранием остатков топлива в выпускном тракте.

Черный нагар на свечах зажигания

При котором свечи зажигания периодически выходят из строя.

Повышенный расход топлива двигателем автомобиля

Двигателю приходится расходовать больше энергии для преодоления негативных последствий раннего зажигания, поэтому расход топлива может увеличиться значительно.

Примечания и дополнения

— Для самостоятельного устранения неисправности — раннее зажигание, на карбюраторном двигателе придется в первую очередь проверить правильность установки начального угла опережения зажигания, во вторых — проверить исправность и работу вакуумного и центробежного регуляторов опережения зажигания в трамблере системы зажигания автомобиля. В третьих проверить исправность самого распределителя зажигания (трамблера). Как это сделать самостоятельно разберем в наших дальнейших публикациях на канале.

— На инжекторном двигателе определить и отрегулировать угол опережения зажигания просто так не получится. Необходимо специальное диагностическое оборудование.
