Электроника
Рассмотрим некоторые, особенно раздражающие коды ошибок, которые, как бы на скорость не влияют, но постоянно напоминают о том, что с ВАЗ 2110, возможно, что-то неладно. К таким относятся:
- ошибка 1621, предупреждающая водителя о том, что ОЗУ отключен, то есть, код 1621 указывает на то, что как раз контролер не работает, значит – ошибки не считываются, вы остаетесь в неведении о том, что творится с системами вашего автомобиля. Чаще всего, увидев цифры 1621, водители их игнорируют, сбрасывают ошибку ОЗУ (снимают с АКБ клемму на пару минут, затем снова одевают) и едут дальше. Но, заглушив машину, и заводя ее снова, видят тот же злосчастный код 1621. Можно попробовать тщательно осмотреть скрутку возле ЭБУ (на массу), возможно – дополнительно пропаять заводскую обжимку. Однако зачастую даже обращения к специалистам не помогают, код 1621 горит до тех пор, пока не поменять память ОЗУ;
- иногда случается, что светится лампочка инжектора. Особенно это наблюдается зимой, а когда двигатель хорошо прогреется, лампочка тухнет. Хотя это не так уж страшно, но несколько нервирует, к тому же лампочка при долгом горении выходит из строя. Лучше обратиться в сервис, где могут сделать прошивку, тогда лампочка перестанет беспокоить.
Индикатор инжектора
Диагностика автомобиля
Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электрике автомобиля. Нужно понимать, что проверка транспортного средства своими руками и на СТО может дать разные результаты. Специальное оборудование, имеющееся у профессионалов, позволит более точно обнаружить неисправности.
Самостоятельная диагностика
На ВАЗ 2115 владелец может сделать самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателя. Процедура проводится путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.
Для проведения диагностирования на электронной панели приборов необходимо выполнить определенную последовательность действий:
Комбинация приборов ВАЗ 2115, клавиша расположена в правой части спидометра
Водитель может делать самодиагностику на электромеханической панели и блоке управления «Январь-4» по следующей последовательности:
Таблица с ошибками
Полный список неисправностей с расшифровкой и рекомендациями по устранению проблем:
Неисправности датчиков
Для проверки расходомера выполняются следующие действия:
- На авто с отключенным мотором производится отсоединение разъема с контактами от контроллера. Затем нужно включить зажигание, но не запускать силовой агрегат. Потребуется мультиметр, чтобы произвести проверку напряжения между контактными элементами.
- Разъем датчика оснащен пятью пинами, отсчет ведется слева направо, если смотреть со стороны воздушного потока от фильтра. Между контактами 2 и 3 номинальное напряжение должно составить 10 вольт, между 3 и 4 – 5 В. Если имеются отклонения, пользователю необходимо произвести диагностику целостности электроцепи на предмет обрывов и утечку тока.
- При нормальных значениях зажигание отключается и выполняется проверка сопротивления между «массой» и пятым по номеру пином. Полученный параметр должен составить около 4-6 кОм. В случае если полученное значение составило 0 Ом, датчик подлежит замене, также проблема может заключаться в замыкании на заземление. Если параметр сопротивления будет 100 кОм, то причину нужно искать в обрыве электроцепи питания или блоке управления двигателем.
Неисправности двигателя
- регулярное использование низкокачественного горючего;
- нарушение герметичности воздухозабора;
- отсутствие искры;
- повреждение или физический износ цилиндрических устройств.
Если замена горючего не помогла, необходимо выполнить диагностику системы забора воздуха. Следует произвести подтяжку крепежных хомутов, поменять воздушный фильтрующий элемент и проверить давление в рампе (нормированный показатель – не более 2,8 атм).
Также необходимо выполнить диагностику:
- высоковольтных проводов, подключенных к дефектному цилиндру;
- свечей зажигания;
- проверить возможное окисление в местах подключения кабелей.
Диагностика высоковольтных проводов производится с применением тестера, необходимо проверить сопротивление. Если полученное значение составило больше 10 кОм, то кабеля подлежат замене. Также надо проверить целостность свечей зажигания и убедиться в отсутствии нагара на их наконечниках.
Если описанные действия не помогли определить причину, производится диагностика цилиндров. Пользователю надо проверить уровень компрессии, которая должна быть примерна одинаковой в каждом устройстве. Если полученные значения отличаются более, чем на 0,5 атм, то нужно более детально тестировать силовой агрегат.
- поломка датчика массового расхода воздуха;
- обедненная или обогащенная топливовоздушная смесь в цилиндрах мотора;
- неисправность блока электронной системы управления двигателем.
Для устранения проблемы можно попробовать заново обучить дроссельную заслонку, для этого выполняются следующие действия:
Сколько стоит ОСАГО на ваш автомобиль?
Поможем узнать стоимость и оформить полис без переплат с учетом скидок за КБМ! · Выбор лучшей цены. Скидка 50%. Официальный полис. Экономия времени. Узнайте цену страховки. Экономия до 3500 ₽.
Установка бортового компьютера на ВАЗ 2110 с детальной инструкцией
К каждому штатному бортовому компьютеру на ВАЗ 2110 прилагается инструкция, в соответствии с которой можно демонтировать старый БК и поставить на его место новый. Потому первым делом вооружитесь этим руководством.
Разобраться самому в том, как подключить бортовой компьютер на автомобиле отечественного производства ВАЗ 2110 не сложно. Необходимо действовать последовательно, соблюдать этапность.
- Сначала снимается клемма, которая идет от аккумулятора.
- Отыщите колодку включения сигнализации и достаньте ее. Как раз к ней подключается бортовой компьютер.
- Из седьмого контакта следует извлечь провод оранжевого цвета.
- На его месте крепится красно-белая проводка, которая вытягивается из жгута бортового компьютера.
- Отключите оранжевый проводок, установите его в разъем, из которого вы ранее извлекли провод.
- От десятого контакта отключат красный провод, имеющий черные полоски. Сюда крепят красный провод от жгута БК. На место красного подключают красно-черный. По сути, вы меняете провода местами.
- От пятого контакта отключите проводок черного цвета. К нему подключают провод аналогичного черного окраса из жгута бортового компьютера. Это очень важный момент, не упустите го.
- Сюда подключается черный провод от колодки.
- Теперь очередь за восьмым контактом. С него снимается белый провод, подключается на его место белый проводок из жгута. То есть вновь происходит смена местами.
- Убедитесь, что между проводами имеется контакт.
- Проверьте качество фиксации каждого отключенного и подключенного проводка. На участках их скручивания используйте изолирующую ленту.
- Через внутренний участок консоли жгут протягивается к месту последующей установки бортового компьютера.
- Далее следует аккуратно, то прочно подключить его к датчику, который отвечает за регулировку уровня топлива в автомобиле.
- Снимите щит приборов, чтобы открыть себе доступ к серой колодке.
- Отключите блок с предохранителями. Он располагается слева относительно водителя.
- Из колодки серого цвета извлеките провод розового окраса, который передает сигнал к датчику уровня топлива. К нему подключается розовый проводок из жгута вашего бортового компьютера.
- Установите бортовик на его законное место.
- Подключите обратно клемму аккумулятора, чтобы включить зажигание. Заведите двигатель и проверьте, все ли работает на установленном бортовом компьютере.
Следуя достаточно простой инструкции, вы без проблем должны подключить к автомобилю ВАЗ 2110 БК. Внимательно изучите каждый пункт, подумайте, действительно ли вы сможете все сделать своими руками.
Как мы уже отмечали, примерная стоимость нового бортового компьютера, предназначенного для установки на автомобиль ВАЗ 2110, составляет 2 тысячи рублей. Потребности в покупке дополнительных инструментов, материалов для самостоятельного монтажа нет, то есть весь процесс будет стоить вам 2 тысячи.
Обратившись на станцию технического обслуживание, за подключение бортового компьютера у вас попросят еще около 2 тысяч рублей. Это в лучшем случае.
Учитывая относительную простоту работы, доверять ее автослесарям нет необходимости. Последовательно выполняя каждый этап и придерживаясь инструкции, вы сумеете своими руками оснастить свой ВАЗ 2110 бортовым компьютером.
Загрузка …

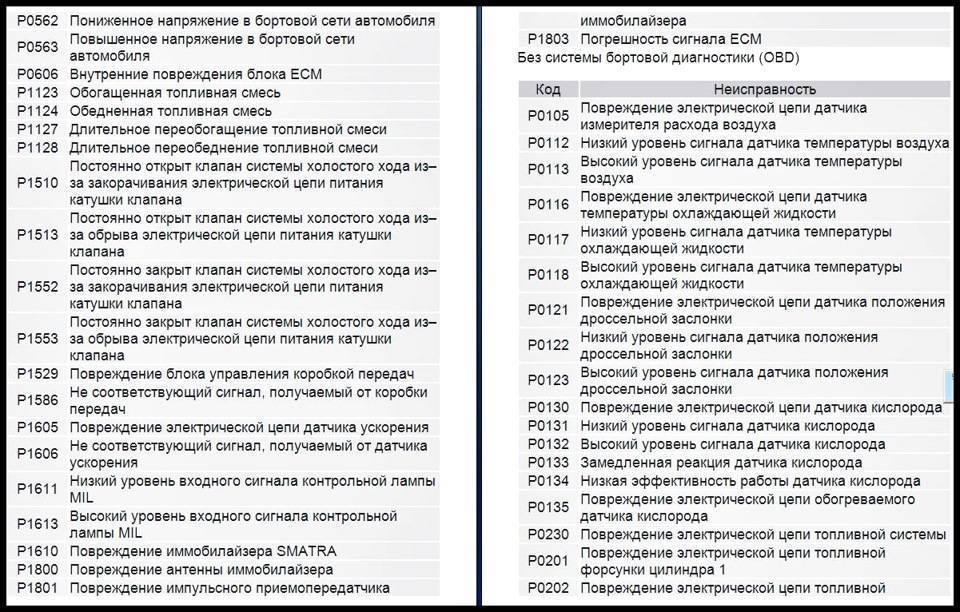

Коды бортового компьютера и их значение
Теперь поговорим о распространенных кодах ошибок, которые можно выявить путем диагностики бортового компьютера вашего ВАЗ 2114. Следует учитывать, что речь идет об электронике, которая также порой способна работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.
Схема подключения БК
Изучать каждую ошибку невероятно долго. Потому в данной таблице мы собрали наиболее распространенные, с которыми владельцы ВАЗ 2114 встречаются регулярно.
| Коды | Описание проблемы |
| 0102, 0103 | Неправильный уровень сигнала датчика массового расхода воздуха. |
| 0112, 0113 | Неверный сигнал датчика температуры впускного воздуха. Требуется его замена |
| 0115 – 0118 | Неправильный сигнал датчика температуры охлаждающей жидкости. Требуется его замена |
| 0122, 0123 | Помехи или неверный сигнал от датчика контроля положения дроссельной заслонки. Рекомендуется заменить датчик |
| 0130, 0131 | Не работает датчик кислорода |
| 0135 – 0138 | Не работает устройство для нагрева датчика кислорода. Требуется замена |
| 0030 | Зафиксированы поломки в работе или обрыв в цепи управления нагревателя датчика кислорода до нейтрализатора. |
| 0201 – 0204 | В цепи управления форсунками обнаружен обрыв |
| 0300 | Выявлены случайные или постоянные пропуски зажигания. Машина может не сразу завестись |
| 0301 – 0304 | В цилиндрах двигателя обнаружены пропуски зажигания |
| 0325 | В цепи устройства детонации произошли сбои |
| 0327, 0328 | Датчик детонации вышел из строя. Требуется его замена |
| 0335, 0336 | Обнаружена неисправность датчика положения коленчатого вала. Устройство требуется заменить |
| 0342, 0343 | Вышел строя датчика фаз. Устройству требуется замена |
| 0422 | Неисправен нейтрализатор |
| 0443 – 0445 | Не работает клапан продувки адсорбера. Требуется замена устройства |
| 0480 | Не работает вентилятор охлаждения. Требуется замена устройства |
| 0500, 0501 , 0503, 0504 | Вышел из строя датчик скорости. Устройство подлежит замене |
| 0505 – 0507 | Регулятора холостого хода работает со сбоями, которые влияют на количество оборотов (более низкие или более высокие). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора |
| 0560, 0562, 0563 | Наблюдаются сбои в подаче напряжения сети. Нужна более тщательная диагностика, которая выявит точные необходимые для замены участки в цепи. |
| 0607 | Канал детонации не работает |
| 1115 | Цепь нагрева датчика кислорода работает с перебоями |
| 1135 | В цепи нагрева датчика кислорода был замечен обрыв, возможно, произошло короткое замыкание. Датчик подлежит замене |
| 1171, 1172 | Уровень газа потенциометра не соответствует норме |
| 1500 | Обнаружен обрыв в цепи управления устройства бензонасоса |
| 1509 | Электрическая цепь управления элементом холостого хода перегружена. |
| 1513, 1514 | Бортовым компьютером был зафиксирован обрыв в цепи устройства холостого хода. |
| 1541 | Произошел обрыв в цепи управления реле бензонасоса |
| 1570 | Антипробуксовочная система получила обрыв в цепи |
| 1600 | Данные об антипробуксовочной системе не поступают на бортовой компьютер |
| 1602 | Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления |
| 1606, 1616, 1617 | Обнаружена поломка датчика определения неровного дорожного полотна |
| 1612 | Обнаружена неисправность сброса электронного блока управления |
| 1620 | Неполадки в работе постоянного запоминающего устройства |
| 1621 | Поломка оперативного запоминающего устройства. |
| 1689 | В том случае, если при диагностике появился эта комбинация цифр, бортовой компьютер может показывать неверные коды ошибок. |
| 0337, 0338 | Ошибки в функционировании элемента контроля положения коленчатого вала либо обрыв в цепи. |
| 0481 | Сломался второй вентилятор системы охлаждения. Устройство требует замены |
| 0615 – 0617 | В цепи реле стартера обнаружены обрывы или короткое замыкание |
| 1141 | Вышло из строя устройство нагрева первого после нейтрализатора датчика кислорода |
| 230 | Реле бензонасоса вышло из строя и не подлежит ремонту. Устройство необходимо в ближайшее время заменить |
| 263, 266, 269, 272 | Эти коды обозначают поломку драйвера первой, второй, третьей либо четвертой форсунок – нужна замена элементов. |
| 640 | Данная комбинация свидетельствует об обрыве в цепи лампы CheckEngine |
Изучив коды ошибок, вы сможете понять, что именно происходит с вашим автомобилем, чем объясняется его некорректное поведение, и какие действия вам следует предпринимать в ближайшее время.
Загрузка …
Как устранить проблему
Для того чтобы устранить ошибку, проделайте такие действия:
- Проверьте датчик на работоспособность. В случае его поломки необходимо попросту произвести замену.
- Удостоверьтесь, что на контакте отсутствует налет. Если он там имеется, требуется почистить его.
- Произведите проверку работоспособности бортовой цепи и убедитесь, что в ней есть контакт.
- Случайная ошибка исправляется только перепрошивкой бортового компьютера, но для этого нужно отправиться на ближайшее СТО.
Итак, решить эту проблему можно и самому, однако, как показывает практика, это не всегда выходит. Стоит отметить, что данный код часто появляется зимой, в том случае, если машина долгое время стоит на улице, а не в гараже
Примечательно, что не важно, какой мотор установлен – на 16 клапанов либо на 8 клапанов
Search
Бортовой компьютер для ВАЗ-2112
Если вам не надоест полнофункциональный бортовой компьютер ВАЗ 2112, вы можете вместо него установить еще одну марку BC. Недорогие модели от Prestige и Staff очень популярны. Конечно, их функциональность очень ограничена, но, как показывает практика, достаточна для комфортной езды. Если вам нужна информация обо всех процессах, происходящих в автомобиле, или вы хотите получить полную диагностику автомобиля, вам необходимо приобрести более функциональные импортные бортовые компьютеры от Orion или Gamma. Автомобиль ВАЗ 2112 с новой приборной панелью для них особенно полезен.
Выбрать бортовой компьютер. В настоящее время популярная модель бортовой компьютер. объяснение ошибки на бортовом компьютере.
Современный дизайн и спортивный характер, комфорт и безопасность. ВАЗ 2112. последняя модель из десятого семейства. Возможно, было бы странно, если бы хэтчбек версии не видел мир, потому что у автомобиля есть ряд преимуществ перед седаном и автомобильной версией, и это факт.
Первый «двенадцатый» поступил в продажу в 2000 году. Автомобиль отличается от ВАЗ 2110 и ВАЗ 2111 в обрезанном кузове и лучшей маневренностью. Инженеры постарались сделать модель более спортивной, улучшив отзывчивость руля в повороты. Автомобиль оснащен спойлером для улучшения аэродинамических характеристик.
Отличительный спортивный характер ВАЗ 2112 также сильно зависит от двигателя. Машина использует 8- и 16-клапанный двигатель с новой системой впрыска топлива, где каждый цилиндр имеет отдельный инжектор. Это позволяет машине разгоняться со скоростью 185 км / ч, что, согласитесь, уже является показателем. ВАЗ 2112 считается самым динамичным и мощным автомобилем в своей семье.
Панель приборов ВАЗ-2111 не работает (без инструкции)
Подробный обзор бортовые компьютерные вазы
—2112 год Наша группа ВК_ Канал ссылка
Еще одной очень важной отличительной чертой «двенадцатого» является вместимость и вместимость. Объем багажника составляет 400 литров, а заднее сиденье можно сложить, что еще больше увеличивает багажное отделение
В этом случае сиденье состоит из двух частей, которые складываются отдельно и позволяют вместить как длинную и неудобную нагрузку, так и другого пассажира
В этом случае сиденье состоит из двух частей, которые складываются отдельно и позволяют вместить как длинную и неудобную нагрузку, так и другого пассажира.
Заводское оборудование ВАЗ 2112 отличается высоким уровнем технологий. Автомобиль теперь имеет не только простой бортовой компьютер, но и воздушное стекло, электро стекло и другие аксессуары. В элитной версии есть еще много добавок. Для комфорта весь интерьер двенадцатой модели отделан велюром, а передние сиденья с подогревом. Снаружи установлены мощные противотуманные фары и стильные литые диски. Также многие дополнения позволили повысить безопасность водителя и пассажиров.
Интересно, что АвтоВАЗ выпустил небольшую партию модифицированного купе ВАЗ 21123. Три двери. Модель позиционируется как спортивная, с некоторыми изменениями экстерьера, спортивными сиденьями и улучшенное рулевое управление.
Также на рынке доступны следующие модификации:
ВАЗ 2112. это удобный и динамичный автомобиль, который очень популярен среди современных и активных людей.
В автомобилях ВАЗ 2110-2112 компьютер работает с января по 4 января, 5 января, 5.1, Bosch M1.5.4, Bosch MP7.0, VS-5.1
Чтобы определить, какой электронный блок управления установлен на автомобиле, снимите правую боковую крышку консоли панели приборов.
Возьми это бортовой компьютер. Схема Вы можете просмотреть подключение бортового компьютера ВАЗ 2112, выбор конкретной модели бортового компьютера, Бортовой компьютер ВАЗ 2112 стандартный
Post Views: 1
Способы диагностики датчика
Простейший способ проверить датчик холостого хода на работоспособность – завести мотор и снять с колодки разъем подключения питания. Когда элемент исправен, обороты резко упадут и двигатель остановится – при отключенном электропитании пружина вытолкнет конус вперед и сечение обводного канала полностью закроется. Если работа мотора осталась прежней или изменилась незначительно, переходите к другим способам проверки.
Следующий этап диагностики – измерение напряжения питания, выполняемый в таком порядке:
- Отсоедините разъем РХХ и включите зажигание.
- С помощью вольтметра измерьте напряжение на соответствующих контактах снятого разъема (в автомобилях ВАЗ это клеммы с обозначениями A и D).
- Если напряжение отсутствует либо не достигает 12 вольт, нужно искать проблему в электропроводке. В противном случае переходите к диагностике самого регулятора.
В автомобилях ВАЗ можно проверить работоспособность шагового электромотора без снятия с машины. С помощью мультиметра замерьте сопротивление между следующими парами контактов: A – B, C – D (оно должно составлять 53 Ом). Затем измерьте другие пары – A – C, B – D, на исправном регуляторе прибор покажет бесконечность.
Дальнейшая проверка датчика холостого хода производится так:
- Отключите колодку электропитания, открутите винты крепления и вытащите элемент из блока дроссельной заслонки.
- Чтобы исключить загрязнение штока, почистите конус и пружину щеткой с мягким ворсом, используя керосин, солярку, а лучше – жидкость для промывки карбюраторов. Не применяйте ацетон и растворители типа 646 – они разрушают пластик.
- Продуйте очищенную деталь и подключите разъем.
- Приложив палец к штоку, попросите помощника включить зажигание. Конус работоспособного регулятора должен ощутимо сдвинуться. Если ничего не произошло, смело меняйте датчик.
Для установки нового регулятора обязательно снимите «минусовую» клемму аккумуляторной батареи. После сборки и подключения производится калибровка РХХ контроллером – нужно включить зажигание и обождать 15 секунд. Если аккумулятор не отключать, ЭБУ пропустит этап калибровки, отчего двигатель может работать нестабильно.
- olade.ru
- topmekhanik.ru
- www.vazzz.ru
- autochainik.ru
диагностика и коды ошибок инжекторных двигателей автомобилей ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112
Лампа «CHECK ENGINE» Лампа находится в комбинация панели приборов автомобилей ваз 2110, ваз 2111, ваз 2112 и выполняет следующие функции: информирует водителя о том, что имеется неисправность в системе управления двигателем и автомобиль необходимо проверить по возможности быстрее; выдает диагностические коды, хранящиеся в памяти контроллера, чтобы помочь специалисту найти неисправность. При включении зажигания лампа «CHECK ENGINE» загорается и, пока двигатель еще не работает, происходит проверка исправности лампы и систем. После пуска двигателя лампа «CHECK ENGINE» должна гаснуть. Если лампа продолжает гореть, то система самодиагностики обнаружила неисправность. Если неисправность пропадает, то лампа гаснет обычно через 10 сек, но код неисправности будет храниться в памяти контроллера. В случае «непостоянного» характера неисправности лампа «CHECK ENGINE» будет гореть около 10 сек, а затем погаснет. Однако соответствующий код неисправности будет храниться в памяти контроллера установленного на автомобилях ваз 2110, ваз 2111, ваз 2112, пока не отключится его питание. Когда в процессе считывания кодов — ошибок обнаруживаются неожиданные коды, то можно предположить, что эти коды — ошибки созданы непостоянной неисправностью и могут помочь в диагностике системы.
Считывание кодов – ошибок на автомобилях ваз 2110, ваз 2111, ваз 2112 Для связи с контроллером служит колодка диагностики. Она расположена под консолью панели приборов с левой стороны. Коды неисправностей, хранящиеся в памяти контроллера, могут быть прочитаны либо специальным диагностическим прибором, или подсчетом числа вспышек лампы «CHECK ENGINE». Для считывания кодов – ошибок лампой «CHECK ENGINE» необходимо соединить контакт «В» (рис. 9-31) колодки диагностики с «массой». Легче всего его замкнуть на массу, соединив с контактом «А», который соединен с «массой» двигателя. Когда контакты «А» и «В» будут соединены между собой, то ключ в выключателе зажигания надо повернуть в положение III (Зажигание), но двигатель работать не должен. В этих условиях лампа «CHECK ENGINE» должна вспышками высветить три раза подряд код 12. Это должно происходить в таком порядке: вспышка, пауза (1-2 сек), вспышка, вспышка — длинная пауза (2-3 сек), и еще так два раза (рис. 9-32). Код 12 говорит о том, что работает система диагностики контроллера. Если код 12 не высвечивается, то имеются неполадки в самой системе диагностики. После высвечивания кода 12 лампа «CHECK ENGINE» три раза высвечивает коды неисправностей, если они существуют, или просто продолжает высвечивать код 12, если кодов неисправностей нет. Если в памяти контроллера хранится более одного кода неисправностей, то они высвечиваются каждый по 3 раза
Внимание! По окончании диагностики размыкать контакты «А» и «В» колодки диагностики разрешается через 10 секунд после выключения зажигания
Стирание кодов Стирают коды из памяти контроллера или после окончания ремонта или с целью посмотреть не возникает ли неисправность снова. Для стирания необходимо отключить питание контроллера не менее, чем на 10 сек. Питание может быть отключено либо отсоединением провода от клеммы «минус» аккумулятора, или удалением предохранителя защиты контроллера из блока предохранителей. ПРЕДУПРЕЖДЕНИЕ Чтобы не повредить контроллер, отключать и включать его питание надо только при выключенном зажигании.
Определение неисправностей ВАЗ 2110 через диагностику
Современные автомобили обильно наполнены всевозможной электроникой. Потому проведение компьютерной диагностики стало вполне обыденным явлением при ремонте автомобиля.
Не исключением являются автомобили ВАЗ 2110 с инжекторными моторами, провести проверку которых с помощью компьютеров, специальных адаптеров и программного обеспечения можно даже своими руками.
Колодка проверки
Зачем нужна диагностика
Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.
Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:
- Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%.
- Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.
