Как установить компрессор на атмосферный двигатель? Пошаговое руководство
А вы знали, что установка компрессора на атмосферный двигатель нужна для повышения его мощности? Выбирая автомобиль, многие покупатели даже не задумываются над тем, какой тип двигателя установлен в облюбованной ими модели машины. А зря, поскольку это является одним из важнейших факторов, которые необходимо знать каждому автомобилисту.
В атмосферных моторах процесс подачи топлива осуществляется через инжектор или карбюратор, и используется определенный объем воздуха для приготовления топливной смеси, которая способна привести подвижные части мотора в рабочее состояние и заставить их вращаться.
У атмосферных двигателей есть несколько преимуществ перед их турбированными собратьями. Срок эксплуатации может исчисляться многими сотнями тысяч километров пробега, причем эта цифра может достигать полумиллионного показателя без необходимости ремонтировать движок. Конструктивно атмосферные двигатели настолько просты, что могут работать даже с горюче-смазочными материалами довольно низкого качества.
Ну, и, конечно же, нельзя не упомянуть о том, что если возникнет необходимость такого двигателя в ремонте, то расходы будут на порядок меньше, чем при варианте двигателя с турбонаддувом.
Особенности нагнетателя и турбонаддува
Перед тем как пройдет установка компрессора на атмосферный двигатель Вашего автомобиля, следует знать, что к его существенным недостаткам можно отнести чересчур большую массу и невозможность обеспечивать необходимую мощность в условиях внедорожья.
Большим преимуществом турбированного двигателя, является использование им отработанных газов, которые в свою очередь через турбину принудительно создают воздушное давление посредством цилиндров и в них происходит образование смеси топлива с воздухом. При этом увеличение прирост мощности может достигать 10–12%
, в сравнении с атмосферным аналогом.
Чтобы увеличить мощность двигателя, устанавливают механический нагнетатель, который представляет собой обычный компрессор. Привод нагнетателя подключается к коленвалу, что позволяет закачивать определенный объем воздуха в цилиндры.
Этот процесс осуществляется пропорционально количеству оборотов двигателя. В отличие от турбокомпрессора, нагнетатель не увеличивает температуру за счет температуры выхлопных газов коллектора, что выгодно выделяет его на фоне своего основного конкурента. Однако недостаток — снижение КПД мотора, поскольку его привод забирает определенный процент мощности.
Устройство и принцип работы воздушного компрессора
Основным узлом подобного оборудования является нагнетатель, состоящий из электродвигателя и поршней. Однако стоит сразу отметить, что компрессоры могут предназначаться для различных целей. К примеру, автомобильное устройство, предназначенное для подкачки шин, также называется компрессором, но его невозможно применить для подачи воздуха на краскопульт. Всё дело в том, что подобным устройством воздух подаётся неравномерно, что неприемлемо при окраске поверхностей. Для равномерной подачи на краскопульт, устройство комплектуется специальным резервуаром – ресивером.
Сам по себе такой компрессор не годится для аэрографии или покраскиФОТО: drive2.ru
Тюнинг двигателя
Вы задумались установить турбину? Прокачать свой автомобиль?
Вы зашли по адресу!
Иметь цель увеличить мощность двигателя довольно мало. Перед тем, как начать работу по увеличению мощности, нужно определиться с тем, что мы хотим получить на выходе, вариантов, как увеличить мощность двигателя очень много турбирование или доработка атмо мотора. Для примеров можно посмотреть примеры в разделе наши работы.
Наше тюнинг ателье Crazy-avto предлагает такие услуги, как:
1. Установка турбины на атмосферный двигатель
2. Установка компрессоров любых видов и типов
4. Сборка индивидуальных проектов
5. Изготовление выпускных систем (атмо, турбо)
6. Подготовка мотора под турбину
7. Доработка атмосферного двигателя
Установка турбины на атмосферный двигатель
Установку турбины на атмо двигатель можно произвести с подготовкой мотора и без. При небольшом давлении идеально подходит для повседневной эксплуатации в городе.
Без потери ресурса, в штатный мотор можно дуть 0,5-0,7 бар. В некоторых случаях до 0,8-0,9 бар. С подготовкой двигателя, без потери ресурса, можно увеличить давление до 1,5 – 1,6 бар. При таком давлении, прибавка может составить до 150-200%+
Для установки компрессора, разжимать двигатель не обязательно. Ресурс двигателя не падает при такой доработке. Компрессор это хорошая и не дорогая замена турбине. Очень удобно для повседневной езды по городу.
Данный сленг означает — замена двигателя на более мощный.
Допустим у вас объем 1.6 и вам мало мощности, можно установить двигатель объемом 2.0 литра. СВАП удобен не только простым решением замены двигателя, но и возможностью установки турбины или компрессора на этот двигатель. Тем самым мы получаем больше мощности от замены двигателя и его доработки. Это идеальное решение, если адреналин у вас в крови или же вы не сторонник турбонаддува, или попросту занимаетесь восстановлением.
Сборка индивидуальных проектов
Наше тюнинг ателье предлагает свои услуги по сборке ваших проектов!
У вас нет времени, знаний, навыков, но есть желание – мы готовы вам помочь.
Соберем ваш проект по вашим чертежам, эскизам, желаниям. Обсудим все тонкости, найдем для вашего проекта заготовку, соберем все комплектующие. Мы проведём полную работу от поисков запчастей до настройки. Вы не потратите ни секунды своего драгоценного времени. Вам останется только наслаждаться вашим корчем по окончанию работ.
Если вы собираетесь участвовать в гонках, наше тюнинг ателье готов предложить вам подготовку вашего автомобиля. Обслуживание и ремонт во время всего вашего сезона.
Изготовление выпускных систем
Помимо установки турбин, компрессоров, СВАПов, выхлопная система играет не малую роль в мощности вашего автомобиля. Ведь именно она отвечает за то, как ваш мотор будет выдыхать. Если выпуск будет слишком тонким, то он захлебнется своими выхлопными газами. Если вы увеличиваете мощность атмосферного двигателя, путём доработки ГБЦ, БЦ, установки спортивных распредвалов, то без равнодлинного коллектора вам не обойтись. Равнодлинный коллектор направляет выхлопные газы так, что бы она выходили быстрее, без каких либо задержек. Выпускная труба каждого цилиндра, кроме того, что она правильно направлена, она большим диаметром, чем штатная. Все это позволяет лучшему прохождению выхлопных газов и добавляет интересующую нас мощность.
Мы предлагаем своим клиентам изготовление равнодлинных коллекторов для атмосферных и турбированых двигателей. Изготовление и установку выпускных систем от и до.
Доработка атмосферного двигателя
Это один из способов увеличить мощность двигателя.
В доработку атмо двигателя, входят такие работы, как: увеличение впускных и выпускных каналов, увеличение клапанов, установка спортивных распредвалов с большим открытием клапанов и больше фазой открытия. Увеличения рабочего объема, путем расточки цилиндров большего диаметра, установка коленвала для большего хода поршня, облегчение коленвала, облегчение маховика. Установка ресивера большего объема, установка дроселя большим диаметром или установка многодросельного впуска и наконец настройка.
Мы дорабатываем двигатели не только целиком, но и детально. Сделаем любую интересующую вас доработку от и до
Наше тюнинг ателье устанавливает турбины и компрессора на все марки автомобилей, производителей: Европы, Китая, Кореи, Японии и России.
· Марка и модель автомобиля
· Объём мотора и его мощность
· Тип или код двигателя
· Количество цилиндров двигателя
В любом случае стоимость будет посчитана примерно.
Цена турбо кита и что туда входит
Комплект включает следующие элементы:
- турбинный компрессор мицубиси 16 g style;
- турбинный 16 клапанный коллектор субару;
- 8 гаек m 10*1.25;
- 2 винта m 10*30*1.25;
- 3 шпильки;
- вин банджо;
- приемная трубка бюджетная;
- трубка подачи масляной субстанции длиной 500 мм;
- болт выведения масляной субстанции из гбц и поступления в турбинный компрессор;
- 2 медных шайбочки 10 мм;
- 6 медных шайбочек 14 мм;
- 2 трубки поступления тосола;
- набор слива масляной субстанции из турбины;
- пайпинг с силиконом;
- два хомута 25*40;
- ресивер;
- устройство измерения и фиксации температуры воздушных масс;
- проводной жгут;
- 4 топливные форсунки бош;
- серебряный топливный насос на 220 литров;
- 4 турбинных поршня 82 мм;
- 4 поршневых кольца 82 мм;
- прокладки моторные;
- прокладка масляного поддона;
- гайка 6 с юбочкой;
- синяя вакуумная трубка.
Цена установки для мотора с указанными характеристиками составляет 61 000 – 68 000 рублей. Ели для установки обратится в отелье, то за работу придется заплатить еще порядка 20 000 – 26 000 рублей. Также дополнительные расходы потребуются для доработок систем и узлов.
В процессе установки системы могут возникнуть сложности. Механики рекомендуют слегка сдвигать всю конструкцию на правую сторону. Таким образом можно избежать перегревания турбины и коллектора. Если вы заметили, что установленный ресивер затрагивает окантовку радиатора, необходимо увеличить длину впускных клапанов. Это отодвинет ресивер дальше от радиатора.
Собираясь тюнинговать двигатель автомобиля лада приора, проанализируйте все плюсы и минусы. Тщательно подойдите к подбору подходящего комплекта. Сформулируйте требования к характеристикам, которые хотите получить после модернизации. Подбирайте необходимый набор, для установки турбины с учетом характеристик мотора. Если автомобиль участвует в гонках на длительные расстояниях, дрифтинге, установка турбо на лада приора существенно увеличит мощность и другие характеристики. При перемещении на автомобиле только в пределах города двигатель будет вести себя хуже, чем до тюнинга.
Главные особенности турбо
Перед тем, как осуществить монтаж компрессора, нужно уяснить для себя, что у него есть минусы. Речь идет про довольно большую массу, компенсировать которую не может даже мощность. В условиях бездорожья, машине банально не будет хватать тяги.
Плюсом турбированного мотора считают то, что отработавшие газы не выбрасываются в окружающую среду, а создают дополнительное давление в цилиндрах, что непосредственным образом влияет на показатели мощности. Надо отметить, что в сравнении со стандартными характеристиками, она увеличивается на 12%.
Для того чтобы ДВС обладал более высокими характеристиками, осуществляется монтаж нагнетателя механического типа. По факту, это простой компрессор. Его привод соединяется с коленчатым валом, что дает возможность “загрузить” в цилиндры необходимый объем воздуха. Данный процесс происходит в зависимости от того, какие обороты мотора в данный момент. Главным отличием от турбокмпрсесора считается то, что нагнетателю не свойственно повышать рабочую температуру, используя отработанные газы. Надо отметить, что это большое преимущество. Не обошлось и без недостатков. Коэффициент полезного действия силового агрегата заметно падает. Связано это с тем, что привод нагнетателя забирает себе процент от общей мощности.
3 Покупка и установка кит-комплекта
Для тех, кто не готов платить большую сумму денег за эксклюзивный нагнетатель воздуха для своего автомобиля, есть более простой вариант монтажа компрессора. Эти вариантом является покупка кит-комплекта – готового набора, включающего в себя рассчитанный или адаптированный компрессор, а также все составляющие, необходимые для выполнения монтажных работ своими руками.
Основное достоинство готового компрессора – возможность его установки своими руками. С приобретением набора тоже не возникнет трудностей: в автомагазинах страны есть огромный выбор китайских комплектов, которые отличаются простотой адаптации.
Установить такой набор нагнетателя с механическим приводом вполне реально без вмешательства в конструкцию двигателя. Также нет нужды своими руками производить монтаж дополнительных систем охлаждения и менять прошивку ЭБУ двигателя.
Среди недостатков китайских наборов стоит отметить их недолговечность. Средний срок службы такого кит-комплекта составляет около 3-5 лет.
Перед приобретением готового набора стоит определиться с его параметрами. Прежде чем отправиться в автомагазин, найдите в интернете модель подобранного вами кит-комплекта и просмотрите его характеристики.
После того, как вы приобрели подходящий набор, можно приступать к его монтажу. Установка комплекта нагнетателя воздуха своими руками не требует специальных навыков. Однако умение произвести несложный ремонт, а также опыт в обращении с отверткой определенно вам не помешает.
Если для своего автомобиля вы купили нагнетатель воздуха с механическим приводом типа «auto-turbo», то установка оборудования отнимет у вас не более получаса. Все, что от вас потребуется – это установить компрессор на специальный кронштейн, который идет в комплекте, а также подключить провода согласно инструкции.
В случае, если вы приобрели нагнетатель воздуха типа «sc-vaz», отличающийся более мощным наддувом, то для его монтажа от вас потребуется больше времени. Перед установкой данного оборудования необходимо «разжать» мотор, заменить старую косу двигателя, прикрутить интеркулер и масляный радиатор. Далее вставляем нагнетатель воздуха с механическим приводом, прикручиваем его и подсоединяем магистрали. По окончанию работы стоит несколько раз завести и заглушить двигатель. Таким образом новое оборудование адаптируется к двигателю.
Стоит помнить, что последние модели кит-комплекта типа «sc-vaz» способны резкими скачками увеличивать мощность мотора. Поэтому сразу после установки такого оборудования не рекомендуется эксплуатировать автомобиль более 2 часов.
https://youtube.com/watch?v=4DS954K071E
Компрессор из огнетушителя с мотором от холодильника
Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.
Процедура выполняется поэтапно, ниже подробная инструкция:
- Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
- В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
- К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
- В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
- Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
- При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
- Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
- В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
- На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
- На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
- К магистрали подключить редуктор для сохранения давления внутри баллона.
- За редуктором шланг прикрепляется к четвернику.
Компрессор из огнетушителя с мотором от холодильника
- Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
- Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.
Как же сделать компрессор из ДВС?
- Для начала нам потребуется привод этого двигателя, для этого я использовал электродвигатель 4 кВт, хотя можно было взять и 3 кВт, естественно 380 В. Привод такого компрессора от 220 В я думаю сделать возможно, но необходимо поиграться со шкивами и вы не снимете такой производительности как на 380. Шкив на компрессоре использовался родной, на двигателе немного побольше, обороты на вале компрессора около 1300 об\мин.
- Каждый компрессор оснащен обратным клапаном, этот клапан дает возможность вытолкнуть объем воздуха при рабочем ходе поршня и не вернутся назад в цилиндр. При изготовлении самодельных компрессоров это одна из самых больших проблем, найти и приспособить. Я же нашел решение, возможно не идеальное, но довольно простое и не требующее токарных работ, к тому же не вторгаясь в конструкцию двигателя, его можно легко вернуть в обычный рабочий режим.
Для изготовления обратного клапана нам понадобится свеча с этого двигателя, шарик от подшипника, пружина (подбирается экспериментальным образом), металлическая трубка, сварка. Свечу необходимо выбить (удалить изолятор) чтобы осталась только металлическая часть. Далее берем шарик от подшипника подходящего диаметра, тут стоит понимать, что шарик должен плотно закрывать отверстие из цилиндра и не заедать, в то же время быть герметичным. Свечу зажимаем в тиски и несколькими не сильными ударами набиваем седло шарику.
Свеча подготовленная под обратный клапан
Шарик в седле обратного клапана
Пружина в седле
Далее к металлической части свечи привариваем трубку, я использовал поршневой палец от двигателя ВАЗ, лишь прорезал с боку окно для трубки.

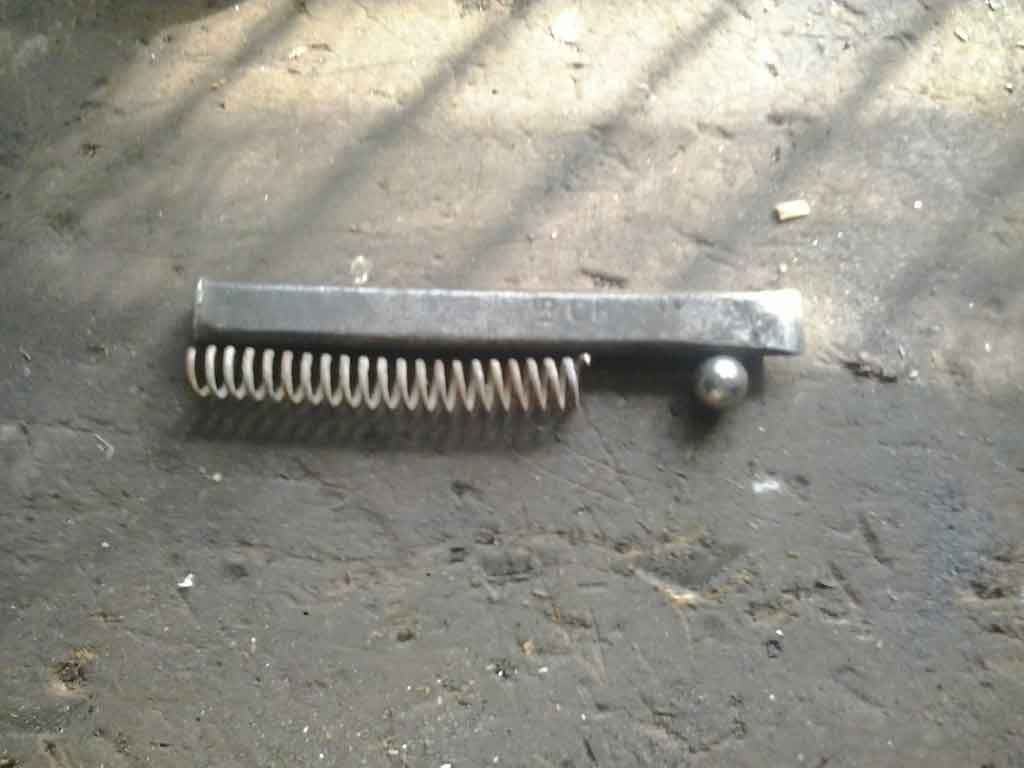

Шарик и пружина клапана

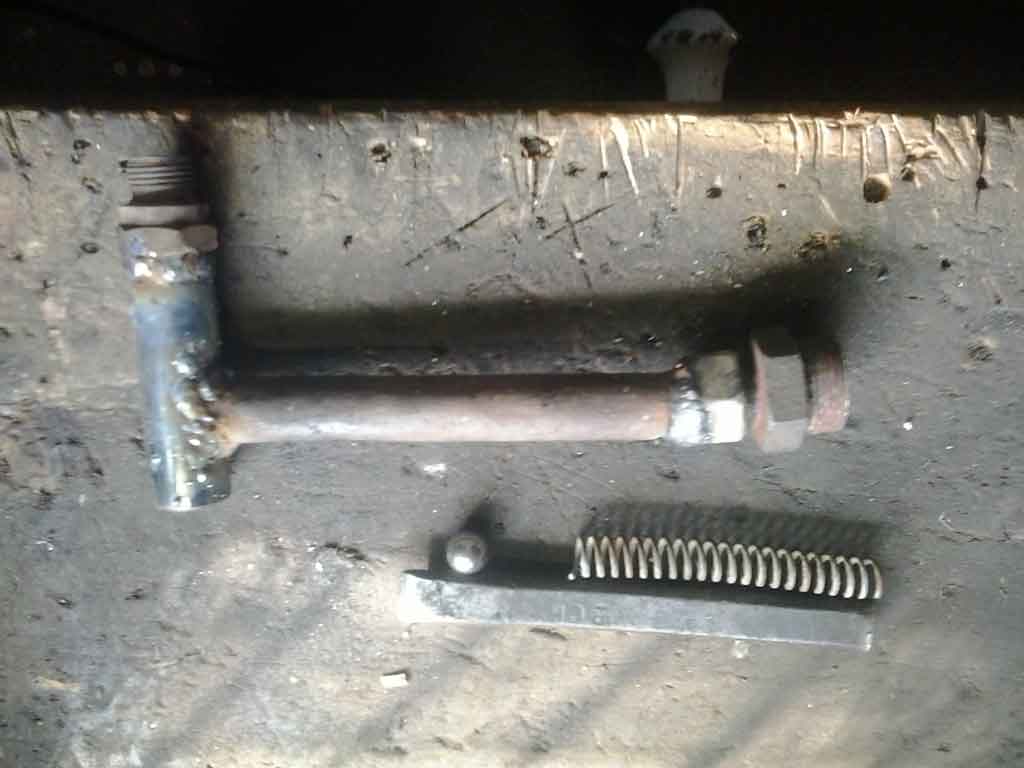

Детали обратного клапана для компрессора

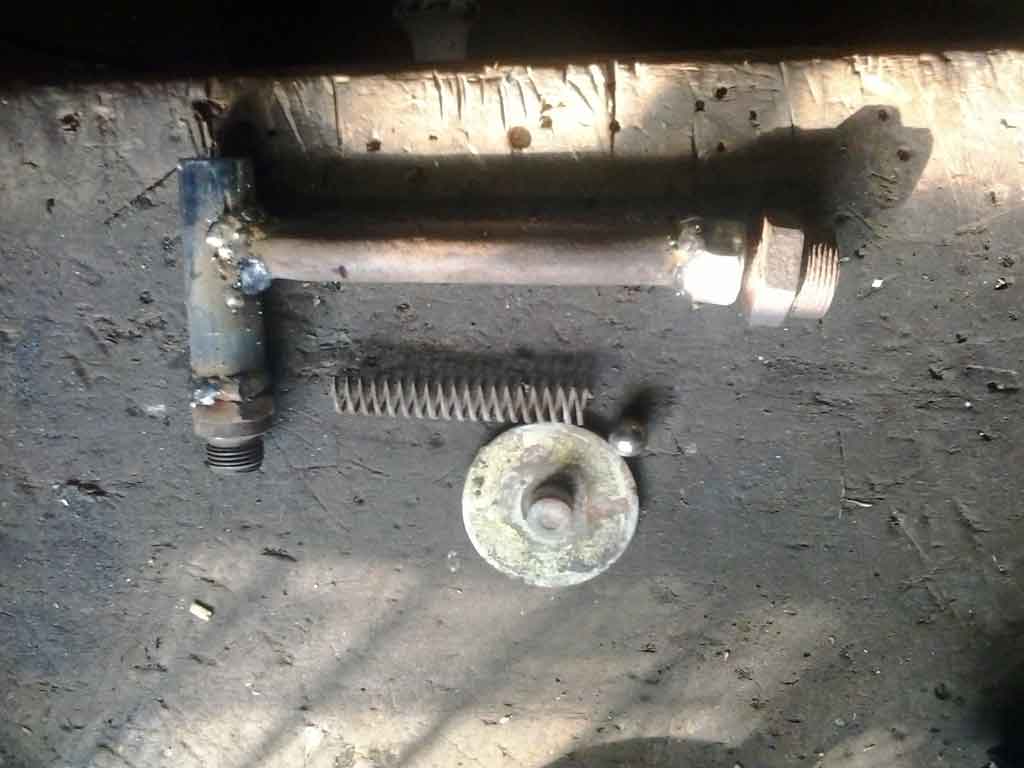

Заглушку вверху сделал из части динамика

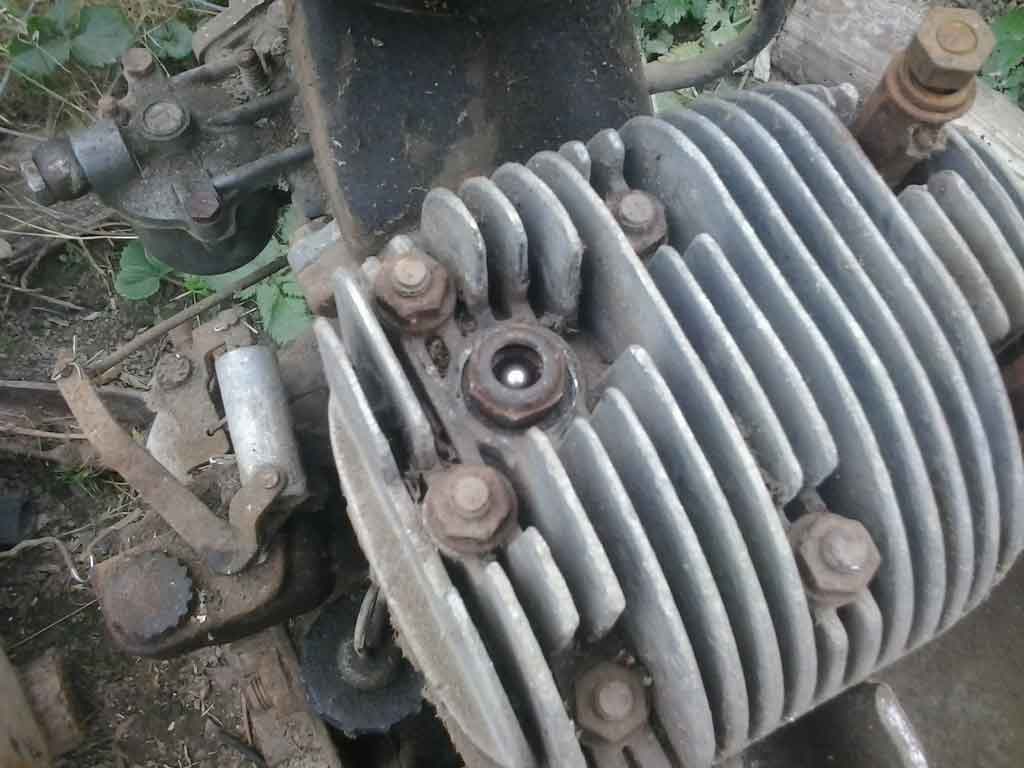

Как вы уже догадались, клапан будет ввернут вместо свечи, без каких либо переделок двигателя. Длину пружины подбирал экспериментально, также как и ширину, но шарик нажимается довольно туго. Как видно на фото выше, я к трубке приварил резьбовое соединение от гидравлики какого то автомобиля, далее идет метра 1,5 трубки далее прямо шланг на орбитальную машинку.
Я использовал компрессор без какого либо ресивера, шланг 12 мм на 5м прямо на машинку, компрессор обеспечивал ее полностью, работать было приятно, но остановится было нельзя, пока компрессор не выключишь:)
Далее я буду переделывать компрессор на постоянное применение, так что будет интересно следите за новыми постами!
Какой комплект выбрать для двигателя ВАЗ 2110?
Автомобили ВАЗ 2110 входят в число наиболее популярных моделей в нашей стране, поэтому сейчас мы постараемся ответить на вопрос: какой комплект выбрать для автомобиля ВАЗ 2110 «чайнику» в автомеханике?
Владельцы автомобилей ВАЗ 2110 часто спорят о том, какой компрессор лучше: китайский, от иномарки или турбо? Ответ на этот вопрос вы должны давать себе самостоятельно, так как всё индивидуально. Кому-то полностью подходит именно китайские готовые комплекты, собираемые в Китае специально под двигатели ВАЗ и продаваемые в России, кто-то считает самым лучшим компрессор от иномарки из кустарного комплекта, кто-то предпочитает всё делать самостоятельно и разрабатывает индивидуальный проект…
Тем не менее, если вы планируете приобрести бюджетный вариант, то лучше остановить свой выбор на китайском комплекте – в среднем, его можно приобрести за 1000 у.е. Примерно в два раза дороже обойдётся полный комплект с компрессором от Тайоты, при этом придётся двигатель дорабатывать.
Можно и совместить оба подхода: к примеру, приобрести китайский адаптированный комплект, а после его установки произвести нужные вам доработки, подбирая прошивку, форсунки и т.д
Однако важно помнить, что такой вариант обойдётся дороже, так как, скорее всего, придётся покупать некоторые детали несколько раз, ведь они вряд ли с первого раза будут подходить
Воздушный компрессор из деталей холодильника и огнетушителя
Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.
1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка
Необходимые детали, материалы и инструменты
В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.
Кроме этого потребуются:

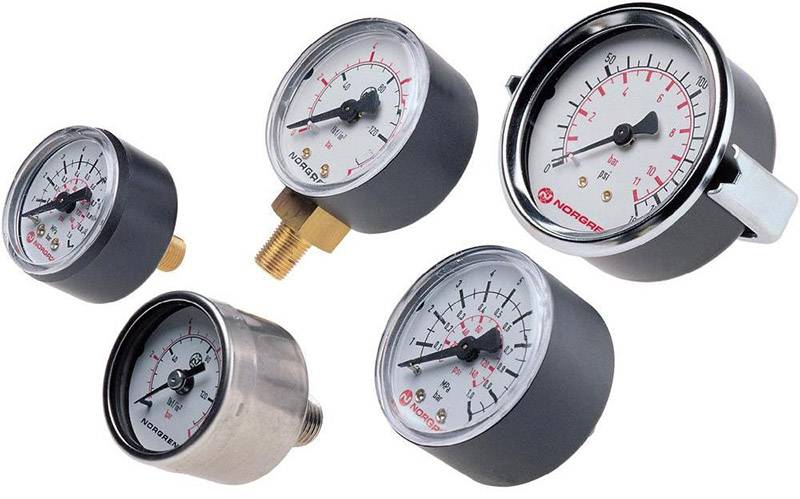

- манометр (как для насоса, водонагревателя);
- фильтр для дизеля;
- фильтр для бензинового мотора;
- реле давления;
- тумблер электрический;
- регулятор давления (редуктор) с манометром;
- армированный шланг;
- водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
- материалы для создания рамы — металлической или деревянной + мебельные колёсики;
- предохранительный клапан (для сброса избыточного давления);
- пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).
Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.
1. Подготовка мотора-компрессора
Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.
Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.
2. Подготовка ресивера
С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.
На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.
3. Сборка схемы
На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.
Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой
Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать
1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор
Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.
Конечный результат при должном старании хорошо работает и выглядит эстетично.
Зачем устанавливать турбину
Когда говорят «атмосферный двигатель», то подразумевают обычный двигатель внутреннего сгорания, в который воздух попадает естественным путем без дополнительных приспособлений. Воздух смешивается с бензином или другим топливом, попадает в цилиндр, загорается от искры, в результате чего совершается работа. За счет этой работы машина и едет.
Двигатель, к которому подсоединена турбина, называется турбированным. Впервые автомобили с турбированными моторами появились в середине прошлого века.
| Плюсы атмосферного двигателя | Плюсы турбированного двигателя |
| Износоустойчивость | Более высокая мощность при таком же, как у атмосферного мотора, объеме |
| Простота в эксплуатации | Больший крутящийся момент |
| Возможность многократного ремонта | Экологичнее |
Турбина работает за счет выхлопных газов, которые на нее попадают. Вращаясь, она создает давление воздуха, подаваемого в цилиндры, то есть воздух поступает уже не самотеком. Топливная смесь становится более насыщенная воздухом, интенсивнее горит. Турбонаддув позволяет увеличить мощность двигателя на 10%, а в некоторых случаях и больше.
К недостаткам турбированного мотора относят большую требовательность к качеству масла и топлива. Моторное масло и масляные фильтры надо менять в 2 раза чаще, потому что турбокомпрессор работает при высокой температуре. Для стабильного функционирования устройства надо постоянно следить за воздушным фильтром.
Помимо турбины, для увеличения мощности мотора на него можно устанавливать компрессор, который будет нагнетать воздух. Привод компрессора подключают к коленвалу. Компрессор не повышает температуру, поскольку не использует отработанный газ, но он уменьшает полезную работу мотора.
В целом установка компрессора считается более простой задачей, чем монтаж турбины. Ставя перед собой вопрос, выбирать ли компрессор или турбину, зачастую владельцы авто склоняются к первому варианту.
Турбокомпрессор
Конструкция такого нагнетателя также предельно простая. На одном валу установлены крыльчатки. Каждая из этих двух крыльчаток вращается в своем отдельном корпусе. Одна из них вращается за счет потока выхлопных газов. Вторая, связанная с первой, вращается и сдавливает воздух во впускной тракт. Чем выше обороты коленчатого вала, тем выше мощность компрессора.
Особенность в том, что здесь имеется зависимость оборотов турбины не от частоты вращения коленчатого вала, а от силы потока выхлопных газов. Здесь есть связь с так называемой турбоямой – это задержка реакции срабатывания турбины при нажатии на педаль газа. Внешне – это секундная задумчивость двигателя, которая затем сразу же сменяется резким подхватом. Инженеры всеми силами борются с этой проблемой самым разными методами – так, например, устанавливают электрический двигатель для воздушного компрессора, баллон со сжатым воздухом.
Процесс установки связан с определенными трудностями. Так как нагрузка достаточно высокая, а количество оборотов турбины может достигать 300 тысяч оборотов, то турбине нужна постоянная смазка. Ее подсоединяют к масляной магистрали и подводят под давлением смазку. Поэтому поставить компрессор на двигатель такого плана можно только при помощи специалистов. Проведенный самостоятельный монтаж ни к чему хорошему не приведет.
Компрессор vs турбо | Автор темы: Егор
Вот нарыл такую статейку Компрессор для автомобиля.
1. У компрессора два явных преимущества перед атмосферным впуском. Первое. Как понимаете, мощность двигателя напрямую зависит от его объема. Ведь чем больше объем двигателя, тем большее количество топливовоздушной смеси входит в него во время такта впуска, и при сгорании смеси производится большее количество энергии. А компрессор, по сути механический нагнетатель, как раз при неизменном, стандартном объеме двигателя автомобиля позволяет «затолкать» большее количество топливовоздушной смеси, которая, сгорая, и будет давать дополнительную мощность, так как будто бы Вы увеличили объем двигателя. Второе. Дело в том, что в цикле работы двигателя есть так называемая «фаза перекрытия», в конце фазы выпуска, когда полуоткрыты впускные и выпускные клапана. Зачем она нужна, спросите Вы — я отвечу, чтобы наиболее полно очистить камеру сгорания двигателя от остаточных газов. Ведь при содержании отработанных газов в топливовоздушной смеси около 40% делается невозможным сгорание смеси. А с компрессором как раз резко возрастает эффективность продувки камеры сгорания во время этой фазы перекрытия. Что мы имеем в результате? Компрессор как бы увеличивает объем двигателя и эффективно влияет на «свежесть» смеси, подаваемой на впуске! На практике при установке на стандартный двигатель возможно увеличение мощности от первоначальной на 15-30%, в зависимости от температуры и состава топливовоздушной смеси! Если надо убрать компрессор, например, при продаже автомобиля, то это делается без особых проблем, и Вы опять получите стандартный автомобиль. 2. Почему не турбина? Во-первых, у компрессора постоянный ременный привод. Это значит, что давление наддува зависит от оборотов двигателя и его, компрессора, эффект растянут по оборотам и двигатель становится более «универсальным», причем эффект заметен и при малых оборотах, чего не скажешь о турбине! Во-вторых, турбина требует постоянного подвода масла под давлением, поэтому неполадки в системе смазки двигателя быстро скажутся на турбине, она попросту сразу выйдет из строя в силу своей конструкции. Механический нагнетатель же предлагаемой конструкции требует периодичной запрессовки пластичной смазки, по принципу водяного насоса Евгения в заднеприводных а/м ВАЗ, вот и все! Никаких предельных температур, агрегат долговечен! В-третьих, как говорилось ранее, при установке компрессора Зоя не требуется каких-либо серьезных вмешательств в конструкцию двигателя, в отличие от турбины — там придется приобретать дорогой выпускной коллектор стоимостью около 100$, не считая стоимости самой турбины. Ну и конечно же стоит упомянуть про сложность настройки и обслуживания турбины, которая под силу только специалистам. «У компрессора» все намного проще — надо просто топливными жиклерами подобрать состав смеси, чтобы не переобеднялась, что под силу любому карбюраторщику с газоанализатором! На инжекторном двигателе — соответствующим образом изменить программу управления двигателем, и/или поднять давление в топливной магистрали, что также легко осуществимо в наших условиях. а что скажете вы? да и хотелось бы услышать что всётаки лучше турбо или компрессор? в планах взять классику, доробатывать двигатель и.т.д но вот что лучше то? Хочется авто для души, а точнее для езды боком
Владимир Лучше, это купить мощный, надёжный атмосферник, а не делать из гавняного, не надёжного жигулёвского движка, что-то особенное…. Если конечно не хочется трахаться с автомобилем….
Виталий купи сильвию или скай и будет тебе счастье
Юлия Можно взять VW с двигателем 1,4 турбо + компрессор
Михаил что то не понял ты на карбюраторный двигатель хочешь установить компрессор ? бред какой то про компрессор написан …а воздух при сжатии что делает нагревается… значит нужен интеркуллер что бы его охладить …опять же лепить нужно ролики ремень и т. д… . по мне турбокомпресор лучше чем просто компресор… . если ты про рекламу которую в инете начитался то это бред…. вал турбокомпресора вращается 80000 и более оборотов в минуту…. по этому и нужна система смазки… как компресор раскрутить на подшипниках до таких оборотов.. Мария :)…я не знаю….
Марина генератор при полной нагрузке забирает до 5% мощности, компресор кондиционера до 15%, в итоге на сколько увеличится мощность от твоего компресора? Плюс увеличеный расход топлива — турбина лучше!Tags: Установка компрессора на атмосферный двигатель своими руками
Синхронный или асинхронный?
Как показывает опыт, для использования в составе компрессорных установок наилучшим образом подходят синхронные электродвигатели. Этому есть несколько причин:
- при одинаковых габаритных размерах синхронные двигатели мощнее асинхронных;
- при увеличении нагрузки на вал обороты синхронного привода не падают, что позволяет поддерживать высокую производительность компрессора;
- КПД синхронных электродвигателей на несколько процентов выше, чем асинхронных, что объясняется использованием постоянных магнитов и наличием увеличенного воздушного зазора;
- возможность работы с коэффициентом мощности вплоть до cosφ=1;
- при аварийном падении напряжения двигатель сохраняет высокую перегрузочную способность и продолжает надежно работать;
- при эксплуатации в режиме перевозбуждения синхронные электродвигатели отдают в электросеть реактивную мощность, что сводит к минимуму потери и падения напряжения в ней.
Однако, несмотря на все эти достоинства, синхронные двигатели применяются сравнительно редко, поскольку имеют целый ряд существенных недостатков:
- сложная конструкция, снижающая надежность;
- сложная схема запуска, увеличивающая стоимость компрессора и затраты на его обслуживание;
- сложная система управления оборотами, не позволяющая в полной мере применять плавный пуск и регулировку давления компрессора путем изменения скорости;
- сравнительно высокая стоимость.
Перечисленные недостатки синхронных агрегаты перевешивают их преимущества, поэтому в компрессорах используются надежные, дешевые асинхронные двигатели. О них и пойдет речь ниже.
Регламентные работы перед запуском компрессора
Собрав своими руками компрессор для краскопульта или иных работ, его следует испытать. Однако перед этим, как и впоследствии, перед каждым запуском, следует произвести определённые действия, а именно:
- проверить плотность и надёжность всех соединений;
- осмотреть визуально шланги и трубки на предмет трещин или разрывов.
Такие проблемы нередки, когда шкив задевает шлангФОТО: sharx.org
После того, как двигатель компрессора запущен, необходимо проверить настройку редуктора по манометру. Ответ на вопрос, как настроить компрессор на нужное давление, несложен. Оно выставляется при помощи регулятора, установленного на манометре, посредством поворота рукоятки вправо-влево. А максимальное давление воздуха в ресивере компрессора из двигателя регулируется аварийным клапаном, который срабатывает при превышении допустимого порога.
Этот манометр позволяет регулировать давлениеФОТО: бигсклад.рф
А такой потребует установки дополнительного регулятораФОТО: conrad.ru
Также перед запуском стоит проверить и входной патрубок, по которому воздух поступает в нагнетатель. Установленный на нём воздушный фильтр должен быть чистым, дабы не усложнять работу двигателя излишней нагрузкой.
