Как проверить целостность и починить крышку расширительного бачка

Как проверить крышку расширительного бачка и предотвратить негативные последствия?

  1. На первом этапе проводится обычный осмотр детали на предмет отсутствия механических повреждений. Если вы купили новую крышку, её также надо осматривать, так как нередки случаи заводского брака.
  2. Если внешний вид крышки не вызывает никаких сомнений, проверяем её работоспособность на запущенном двигателе. Крышку надо закрутить и прогреть двигатель до рабочей температуры, после чего медленно начните откручивать её. Вы должны услышать шипящий звук выходящего воздуха. Это признак нормально работающей крышки.
  3. На работающем моторе надо осмотреть толстые патрубки системы охлаждения. В случае неработоспособности крышки они могут быть вдавленными, что является признаком слишком низкого давления в системе.
  4. Ещё один вариант – открутить пробку бачка и сжать один из толстых патрубков. Далее закручиваем крышку и отпускаем патрубок. Если крышка работает правильно – это место должно восстановиться до изначальной формы.
  5. Наиболее результативным методом является использование насоса со встроенным манометром. Также необходимо подготовить пустой расширительный бачок от любого другого автомобиля. Один из его штуцеров надо соединить шланг насоса (без наконечника для ниппеля) и надёжно зафиксировать его хомутом. Другие штуцера бачка необходимо заглушить. После этого бачок надо закрыть пробкой, исправность которой вы проверяете.

Вы можете проверить крышку расширительного бачка прямо на своём автомобиле. Сливать жидкость при этом не нужно. Необходимо отсоединить от бачка верхний патрубок, предназначенный для отвода пара из системы. К штуцеру бачка подсоединяем шланг насоса. Отверстие патрубка необходимо заглушить. Для этого подойдёт болт соответствующего диаметра. Давление будет расти, поэтому поверх болта необходимо надеть на шланг хомут и хорошенько его затянуть, чтобы болт не вылетел в дальнейшем.

Начинаем повышать давление в системе с помощью насоса. В определенный момент вы услышите характерные звуки – щелчок и шипение. Это звук воздуха, который стравливает клапан крышки бачка. Если клапан сработал при давлении около 1,1–1,5 кгс/см 2 , а добавление воздуха лишь усиливает шипение и не приводит к росту давления, впускной клапан полностью исправен. Да и предохранительный клапан отлично справляется со своей функцией.

Как проверить работу крышку радиатора

Проверить исправность крышки радиатора можно несколькими методами. Для этого нужно следовать представленному ниже алгоритму.

Проверять крышку радиатора необходимо при полностью остывшем двигателе, поскольку деталь будет иметь высокую температуру охлаждающей жидкости. Прикоснувшись к ней в нагретом состоянии можно обжечься! Кроме этого, антифриз в горячем состоянии находится в системе под давлением. Поэтому при открывании крышки он может выплеснуться наружу, что также грозит серьезными ожогами!

  • Визуальный осмотр. В первую очередь необходимо визуально проверить состояние крышки. В идеале она не должна иметь механических повреждений, сколов, вмятин, царапин и так далее. Если имеют место перечисленные повреждения, то рано или поздно на их месте возникнет очаг коррозии, который будет постоянно расширяться. Такую крышку можно или зачистить и покрасить заново, или поменять на новую. Второй вариант предпочтительнее.
  • Проверка пружины. Конструкция каждой крышки радиатора подразумевает наличие пружины, которая служит частью предохранительного клапана. Для проверки нужно сдавить ее пальцами. Если она сдавливается очень легко — значит, она негодная, и ее нужно заменить (в случае, если крышка разборная). Однако чаще всего крышки являются неразборными, поэтому она полностью подлежит замене.
  • Проверка атмосферного клапана. Для проверки его нужно потянуть и открыть. Далее отпустить и проверить, чтобы он полностью закрывался. Также в процессе проверки нужно обязательно проверить седло клапана на предмет наличия в нем грязи или отложений, которые могут появиться в процессе испарения старого антифриза. Если грязь или отложения имеются, то вариантов два. Первый — попробовать почистить седло. Второй — заменить крышку на новую. Однако все зависит от степени загрязнения внутренней поверхности вакуумного клапана.
  • Проверка срабатывания клапана. Для этого необходимо воспользоваться специальным прибором. О нем чуть далее.

Существует так называемый «народный» метод проверки состояния крышки радиатора. Он заключается в том, чтобы на прогретом (включенном) двигателе пощупать патрубок радиатора. Если давление в нем есть, значит, крышка держит, а если патрубок мягкий — значит, клапан на ней пропускает.

Однако встречается и описание еще одного «народного» метода, который на самом деле некорректен. Так, утверждается, что необходимо сдавливать рукой верхний патрубок, одновременно с этим наблюдая повышение уровня жидкости в расширительном бачке. Или, аналогично, демонтировав конец отводного патрубка наблюдать, как антифриз будет вытекать из него.

Дело в том, что столб жидкости приподнимает седло клапана лишь в ситуации, когда давление от силы сжатия будет гораздо больше. На самом же деле жидкость при возрастании давления давит во всех направлениях, и будет приподнимать перепускной клапан лишь «на излишках». И давление охлаждающей жидкости распространяется по всем каналам, а не только в одном конкретном (к седлу).

Самостоятельное исправление поломок или вызов специалиста

Ремонт аккумулирующего бака для людей, постоянно имеющих дело с инструментами и оборудованием, кажется простым делом. Чтобы снять ниппель и установить новую деталь с полной герметичностью, требуется сноровка и знания. Раскрутить винты старого фланца и заменить мембрану проще, но без подходящего ключа это сделать не получится. Отверстие в корпусе можно ликвидировать только сваркой, для работы потребуется специалист. Потребителям достаточно проводить регулярное обслуживание гидробака, а сложный ремонт доверить представителям сервисного центра.

При значительных повреждениях и износе узлов гидроаккумулятора рекомендуется покупка нового оборудования.

Охлаждающая жидкость автомобиля ваз 2107 — проверка уровня

Расширительный бачок системы охлаждения на автомобиле ваз 2107 установлен в моторном отсеке с левой стороны на брызговике и закреплен на кронштейне резиновым хомутом. Рекомендация При снятии и установке шлангов системы охлаждения рекомендуется заменить штатные ленточные хомуты на червячные, имеющие маркировку 25-40. Эти хомуты удобнее при монтаже и надежнее уплотняют соединения.Проверка уровня охлаждающая жидкость на автомобиле ваз 2107Уровень охлаждающей жидкости в расширительном бачке должен находиться на 3-4 мм выше метки «MIN», выполненной на полупрозрачном корпусе расширительного бачка. 1. Для удобства контроля уровня охлаждающей жидкости отстегиваем резиновый ремень, придерживая расширительный бачок рукой

      ВНИМАНИЕ Отворачивать пробку расширительного бачка следует только на холодном двигателе автомобиля ваз 2107, так как на прогретом двигателе внутри расширительного бачка создается избыточное давление.2. При необходимости открываем пробку расширительного бачка и доливаем в него охлаждающую жидкость (см

Эксплуатационные жидкости используемые на автомобилях ваз 2107 до требуемого уровня.       ВНИМАНИЕ Охлаждающая жидкость ядовита, будьте осторожны. При попадании на лакокрасочное покрытие жидкость может вызвать изменение его цвета, поэтому сразу же удалите охлаждающую жидкость ветошью. Не используйте в качестве охлаждающей жидкости воду, она не содержите своем составе ингибиторов коррозии, плохо смазывает уплотнения насоса и замерзает при отрицательных температурах.
Замена охлаждающей жидкости на автомобиле ваз 2107Замену охлаждающей жидкости на автомобиле ваз 2107 проводим согласно периодичности технического обслуживания (см. «Периодическое техническое обслуживание автомобиля ваз 2107»), а также в случае изменения ее цвета (это является признаком старения жидкости). Охлаждающую жидкость заменяем только на холодном двигателе автомобиля ваз 2107! Последовательность выполнения работ по замене охлаждающей жидкости на автомобиле ваз 21071. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).2. Переводим рычаг управления отопителем салона ваз 2107 в крайнее правое положение (полностью открываем кран отопителя). 3. Отворачиваем и снимаем пробки радиатора и расширительного бачка. 4. Снимаем грязезащитный щиток двигателя (см. «Грязезащитный щиток — снятие и установка»).5. Подставляем емкость (не менее 10 л) под пробку сливного отверстия в блоке цилиндров. 6. Торцовым ключом на 13 мм с удлинителем отворачиваем пробку сливного отверстия. 7. Сливаем охлаждающую жидкость с автомобиля ваз 2107 из блока цилиндров.
8. Подставляем ту же емкость под сливное отверстие радиатора и отворачиваем пробку. 9. Сливаем охлаждающую жидкость из радиатора. 10. Отстегнув ремень крепления расширительного бачка и приподняв его, сливаем охлаждающую жидкость из бачка через радиатор. 11. Устанавливаем расширительный бачок на место и закрепляем его ремнем. 12. Заворачиваем пробки сливных отверстий на радиаторе и блоке цилиндров. Примечание Чтобы не возникло воздушных пробок, рекомендуется снять резиновый шланг с патрубка узла подогрева впускного трубопровода (корпуса дроссельной заслонки на инжекторном двигателе автомобиля ваз 2107). При заполнении системы в момент выхода жидкости из шланга надеваем его на патрубок13. Заполняем систему охлаждения двигателя автомобиля ваз 2107 через горловину радиатора до тех пор, пока уровень жидкости не достигнет нижней кромки горловины. 14. В процессе заполнения системы автомобиля ваз 2107 охлаждающей жидкостью (для уменьшения вероятности образования воздушных пробок) обжимаем шланги радиатора рукой. Закрываем пробку радиатора. 15. Заливаем в расширительный бачок охлаждающую жидкость до уровня на 3-4 мм выше отметки «MIN» на стенке бачка и закрываем пробку. 16. Запускаем на автомобиле ваз 2107 двигатель и даем ему поработать на холостом ходу 3-5 мин для удаления воздушных пробок, после чего останавливаем двигатель и доливаем в радиатор и расширительный бачок охлаждающую жидкость до необходимого уровня.

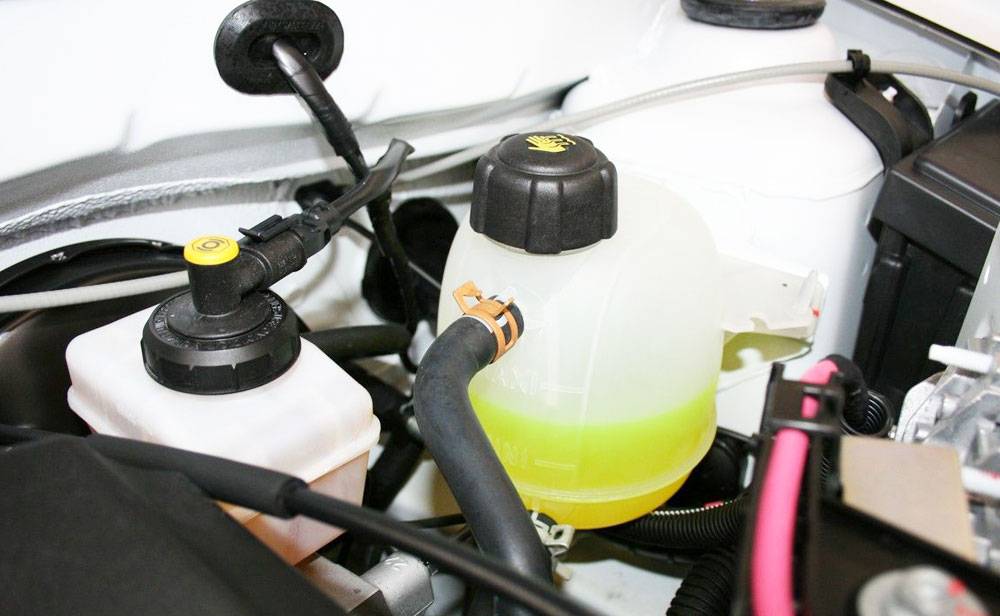

Задачи крышки расширительного бачка

Многие автомобилисты полагают, что основная функция крышки расширительного бачка заключается в том, чтобы не допустить вытекание охлаждающей жидкости при эксплуатации автомобиля. В действительности же ее назначение более обширно, она играет важную роль в функционировании двигателя.

Исправная заглушка обеспечивает сохранность множества частей двигателя и системы его охлаждения.

Работающий автомобильный двигатель сильно нагревается. При этом также происходит нагрев охлаждающей жидкости – антифриза или тосола.

Часть тепла от охлаждающей жидкости (ОЖ) используется для обогрева салона автомобиля, тем самым нагрев двигателя уменьшается. Нагреваясь, ОЖ расширяется одновременно с увеличением давления. Чем горячее двигатель, тем выше давление в системе охлаждения авто.

Если бы расширительный бачок закрывался плотной крышкой, обеспечивающей герметичность всей системы охлаждения, то высокое давление внутри системы привело бы к разрыву патрубков, трубок, шлангов, выходу из строя радиатора и других деталей СОД.

Для исключения подобных последствий расширительный бачок закрывается специальной крышкой, играющей одновременно роль клапана.

Двигатели различных автомобилей функционируют при определенных температурных показателях, зависящих от типа и конструктивных особенностей ДВС. Диапазон температур для большинства моторов варьируется в пределах +90…+100 °С. Однако для нормальной работы двигателей некоторых автомобилей необходим прогрев до температуры +100…+130 °С.

Названный диапазон температур вызывает расширение охлаждающей жидкости на 20–30 % от начального объема. При этом в системе охлаждения возникает избыточное давление. В среднем, давление может составлять 1,1–1,5 атм. Более высокие или низкие значения могут стать причиной определенных неприятностей, включая создание эффекта вакуума, сжатие трубок, поломку отдельных элементов системы охлаждения.

Хорошая крышка расширительного бачка, содержащего охлаждающую жидкость (тосол или антифриз), предотвращает возникновение излишне высокого или, наоборот, низкого давления внутри системы охлаждения, поддерживает его постоянный уровень.

Остановимся подробнее на устройстве заглушки, а также на принципах работы этого незаменимого элемента двигателя практически любого автомобиля.

Про основную функцию заглушки – стабилизацию давления в системе охлаждения – мы уже рассказали. Вторая, не менее важная ее задача заключается в удержании внутри бачка всего объема охлаждающей жидкости. Следовательно, пробка должна плотно прилегать к граням.

Функционирование крышки расширительного бачка напрямую связано с ее конструктивными особенностями, заключающимися во встроенном специальном клапане. Именно он и регулирует давление внутри системы охлаждения двигателя. Этот клапан расположен с внутренней стороны заглушки, т. е. внутри расширительного бачка. Современные автомобили оснащаются одним таким приспособлением, выполняющим одновременно две функции – стравливания излишнего давления и его нагнетания при снижении показателя до критически низких значений.

Работа крышки расширительного бачка в системе охлаждения двигателя автомобиля зависит от типа заглушки. Конструкция последней, которая устанавливается на иностранных автомобилях, предусматривает наличие одного клапана, предназначенного как для нагнетания, так и для стравливания давления внутри системы.

В то же время конструкция крышек расширительного бачка автомобилей «ВАЗ» предусматривает наличие двух клапанов, один из которых предназначен для нагнетания давления, а второй – для его стравливания.

Крышка расширительного бачка оснащена следующими клапанами:

  1. Предохранительным – от высоких значений.
  2. Вакуумным – от низких показателей.

При нормальном давлении в охлаждающей системе оба клапана находятся в закрытом состоянии и не функционируют. Такое положение является нормой.

Впрочем, нормальная работоспособность заглушки не зависит от количества клапанов

Основное значение имеет их своевременное открывание и закрывание при достижении давлением в системе критических значений, неважно, идет ли речь о высоком или, наоборот, низком давлении

При нормальном давлении, находящемся в рамках допустимых значений, клапаны заглушки пребывают в состоянии ожидания, т. е. не функционируют. Однако при выходе показателей за пределы нормы клапан начинает либо стравливать давление, либо нагнетать его, добиваясь нормализации.

Что необычного в крышке бачка с охлаждающей жидкостью

Казалось бы, обычная пробка, которая закрывает емкость с жидкостью, но в основном весь негатив исходит из-за не ликвидности этого элемента ДВС. В данном элементе системы присутствуют 2 клапанных механизма (регулятора). Один сбрасывает избыточное давление, а другой наоборот, нагнетает воздух для увеличения давления.

Когда система нагревается при запущенном двигателя автомобиля, клапан сбрасывает лишнее давление для поддержания системы в рабочем состоянии. В случае остывания двигателя давление падает в охлаждающем контуре. Чтобы патрубки не начали сжиматься, и система не пришла в нерабочее состояние, другой регулятор вступает в игру, увеличивая попадания воздуха из атмосферы внутрь системы.

Немало важный факт, связанный именно с крышкой отечественного производства, заключается в том, что данную деталь порой нужно дорабатывать самому в гаражных условиях или на дому. С завода у пружин много витков, тем самым образуется плотное соприкосновение клапанов с крышкой.

Поэтому они не могут выполнять свои функции в полном объеме. Водители-рукодельники исправляют дефект самостоятельно. Если же вы не разбираетесь в технической части автомобиля, то лучше обратиться в сервисный центр или заменить деталь.

Проверка состояния крышки

В некоторых ситуациях правильно с позиции автомобилиста будет заняться самостоятельной проверкой пробки из расширительного бачка

Но важно учитывать, что это довольно сложная процедура. Ведь работоспособность элемента напрямую связана с создаваемым внутри системы охлаждения давлением

Искусственно в гаражных или домашних условиях создать нужное давление, дабы проверить элемент, не очень просто. Потому пробку от расширительного бачка, которую подозревают в неисправностях, часто отправляют в автосервис, а не ломают голову над тем, как сделать это своими руками.

Суть диагностики на автосервисе заключается в том, что проверяемая крышка бачка подвергается давлению, создаваемому специальными насосами. Именно они обеспечивают необходимое количество атмосфер для той или иной модели крышки с клапанами. Это даёт возможность увидеть, срабатывает ли при заданных значениях открытие и закрытие, либо устройство вышло из строя и требует замены.

Самостоятельно провести диагностику можно, пусть даже точность полученных результатов будет ниже в сравнении с проверкой в автосервисе. Зато платить деньги никому не придётся. Для проверки нужно выполнить следующие манипуляции:

Для начала, пока двигатель не запускался, нужно снять крышку со своего расширительного бачка в подкапотном пространстве, и визуально осмотреть пробку со всех сторон при хорошем освещении. Наличие сколов, разных трещин, разрывов и затёртостей говорит о том, что элемент имеет ряд механических повреждений, которые вероятно и привели к появлению характерных симптомов.
При отсутствии механических повреждений верните заглушку на место, и запустите мотор. Нужно дождаться, когда ДВС прогреется до своих рабочих параметров. Снова вернитесь к подкапотному пространству, наденьте перчатку и начинайте постепенно раскручивать пробку

Важно создать вокруг себя тишину, поскольку тут придётся слушать.
Если вы ничего не слышите, никакие звуки при открытии не появляются, с крышкой всё хорошо. Но при наличии звука, напоминающего процесс открытия какой-нибудь газировки, это указывает на неисправность

Шипение говорит нам о том, что клапан не срабатывает, хотя давление уже достаточно высокое. Подобные звуки подтвердят ваше опасение. Заглушка сдерживает избыточное давление, поскольку клапан не функционирует и не открывается при необходимости.
Проверить низкое давление можно несколько иначе. Для этого закрутите плотно крышку, прогрейте двигатель до рабочих температур, после чего проинспектируйте состояние толстых шлангов в вашей системе охлаждения. Бывают ситуации, когда шланги оказываются словно вдавлены внутрь, их сжало. Характерный признак, подсказывающий автомобилисту, что крышка вышла из строя, и не нагнетает давление при его падении ниже требуемого уровня.

Существует альтернативный метод диагностики, но он подойдёт не всем, поскольку автомобильные системы охлаждения отличаются по своей конструкции и доступу к шлангам.

Если же добраться без лишних демонтажных работ к шлангу системы охлаждения вы можете, попробуйте использовать этот метод. Вам потребуется открутить пробку, сжать подручным приспособлением или просто рукой один шланг, а затем вернуть на место крышку. То место, которое вы зажали, следует отпустить. Если при этом трубка вернётся в своё изначальное состояние, с клапанами всё хорошо.

При выявлении признаков, указывающих на неисправность клапанной крышки расширительного бачка с жидкостью охлаждения, единственным способом устранить неисправность будет замена повреждённого элемента. Для этого купите такую же крышку, как установлена на вашу машину, и закрутите её. Если после таких манипуляций работоспособность системы вернётся к норме, причина крылась именно к заглушке бачка с антифризом.

Пробка достаточно маленькая и неприметная, но на практике выполняет крайне важные функции. Потому автовладельцам рекомендуется периодически проверять её работоспособность, проводить визуальный осмотр и не забывать подливать в бачок качественную охлаждающую жидкость.

Крышка радиатора ВАЗ 2107 назначение и проверка

Первоначально следует отметить, что система охлаждения представляет собой немаловажную систему, от функционирования которой зависит нормальная работа мотора. Различные проблемы в системе охлаждения приводят к серьезным поломкам, поэтому их следует своевременно выявлять и устранять, чтобы избежать серьезных и дорогостоящих поломок.

Одним из важных элементов системы охлаждения автомобиля ВАЗ-2107 является крышка радиатора. Многие привыкли, что крышка – это обычная пробка, способствующая ограничению вытекания жидкости из емкости. Кроме этой основной функции, на крышку радиатора ВАЗ 2107 возложена еще одна важная функция, о чем узнаем подробно в материале.

Особенности крышки радиатора ВАЗ 2107

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

  1. Ограничение вытекания ОЖ из системы, а точнее из радиатора.
  2. Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

Важно знать! Исправной пробка считается тогда, когда пружина сжимается с усилием. Если при сжатии пружины прилагать усилия не требуется, то пробку следует немедленно заменить. У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга. Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Важно знать! Со временем нарушается функционирование пробки радиатора. Данное изделие не подлежит ремонту, поэтому его следует заменить на новую

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

  1. Оценивается внешний вид пробки, а также исправность пружинки.
  2. Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Для проведения такой проверки необходимо, чтобы двигатель был еще теплый, что означает наличие остаточного давления в системе. Если при сдавливании патрубка рукой будет слышен звук «хрюканья», возникающей в крышке теплообменника, этот звук и является признаком функционирования клапана крышки. Если клапан будет неисправным, то избыточное давление в устройстве может привести к разрыву патрубков, радиатора и даже печки.

https://youtube.com/watch?v=Hh_iHp0H0uM

Когда возникают проблемы с функционированием охлаждающей системы, уделите внимание обязательно такому немаловажному элементу, как пробка радиатора. Убедитесь в ее исправности. Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя

Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя. Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше.

Устройство, принцип работы крышки бачка

Итак, во-первых, крышка плотно закрывает бачок, чтобы повысить давление в системе. Во-вторых, ее устройство позволяет сбросить максимальное давление. В конструкцию любой крышки входят:

  • Корпус – в основном это прочный пластик. В нем сделано отверстие для стравливания давления;
  • Уплотнитель, чтобы на соединении воздух не выходил раньше времени;
  • Клапан – в основном он состоит из пружины и пластины, перекрывающей выходное отверстие.

Подпружиненная пластина клапана препятствует свободному выходу лишнего воздуха из системы. Сопротивление данного элемента строго рассчитывается заводом-производителем. Как только давление в контуре превышает допустимое значение, пружина сжимается пластиной, и выходное отверстие открывается.

Во многих моделях крышек помимо клапана для сброса напора установлен вакуумный клапан. Он устраняет необходимость открывать бачок, когда мотор остыл. Когда ОЖ расширяется, лишний воздух выходит из системы, а когда она остывает, объем начинает восстанавливаться. Однако при плотно закрытом клапане в магистрали создается вакуум. Из-за этого пластиковый резервуар деформируется и может быстрее лопнуть. Клапан вакуума обеспечивает свободное наполнение системы воздухом.

Почему нужно так точно контролировать давление в системе охлаждения?

Давление в магистрали, охлаждающей силовой агрегат, имеет важное значение. Благодаря ему антифриз не закипает в современном автомобиле

Если в ней будет атмосферное давление, объем рабочей жидкости будет быстрее уменьшаться за счет испарения воды. Такая проблема будет требовать частого восполнения недостатка жидкости.

Также недостаточное давление ускорит закипание тосола еще до того, как мотор достигнет максимального температурного режима. О том, какой должна быть рабочая температура силового агрегата, рассказывается в отдельном обзоре.

Симптомы неисправности крышки радиатора

Автовладельцу рекомендуется периодически проверять состояние крышки радиатора, особенно, если машина не новая, состояние системы охлаждения среднее или ниже этого, и/или если в качестве охлаждающей жидкости использовалась вода или разбавленный ею антифриз. Также состояние крышки имеет смысл проверить в случае, когда антифриз очень долго используется в системе охлаждения без его замены. В этом случае он может начать разъедать резиновое уплотнение на внутренней поверхности крышки. Аналогичная ситуация может возникнуть, например, когда при пробивании прокладки головки блока цилиндров в охлаждающую жидкость может попасть масло. Эта технологическая жидкость вредна для уплотнения крышки, а кроме того, она ухудшает эксплуатационные свойства антифриза.

Основной симптом поломки в данном случае — течь из под крышки радиатора. И чем она сильнее — тем хуже ситуация, хотя даже при малейшем пропускании жидкости необходимо выполнить дополнительную диагностику, ремонт или замену крышки.

Существует еще несколько косвенных признаков того, что крышка радиатора не держит давление в системе охлаждения. К ним относится:

  • плунжер перепускного клапана заедает (обычно с перекосом) при возвратном движении на сжатие;
  • ослабление пружины крышки;
  • при вытягивании атмосферного клапана из его посадочного места (седла) он заедает и/или не полностью возвращается на него;
  • диаметр прокладки клапана по размеру больше, чем диаметр ее седла;
  • растрескивание (эрозия) резиновых прокладок на внутренней поверхности крышки радиатора.

Перечисленные неисправности могут стать причиной того, что крышка радиатора пропускает наружу охлаждающую жидкость (тосол или антифриз). Существует еще пара косвенных признаков выхода крышки из строя. Однако они могут указывать и на другие, более серьезные, поломки в системе охлаждения. Так, к ним относится:

  • при заедании перепускного клапана верхний патрубок радиатора вздувается;
  • при заедании атмосферного клапана верхний патрубок радиатора втягивается.

Еще если один или другой клапан не будут нормально работать, что уровень охлаждающей жидкости в расширительном бачке будет одинаковым. В нормальных условиях он должен меняться (пусть и незначительно) в зависимости от температуры двигателя.

Крышка радиатора ВАЗ 2107: почему рвет патрубки и печку

Первоначально следует отметить, что система охлаждения представляет собой немаловажную систему, от функционирования которой зависит нормальная работа мотора. Различные проблемы в системе охлаждения приводят к серьезным поломкам, поэтому их следует своевременно выявлять и устранять, чтобы избежать серьезных и дорогостоящих поломок.

Одним из важных элементов системы охлаждения автомобиля ВАЗ-2107 является крышка радиатора. Многие привыкли, что крышка – это обычная пробка, способствующая ограничению вытекания жидкости из емкости. Кроме этой основной функции, на крышку радиатора ВАЗ 2107 возложена еще одна важная функция, о чем узнаем подробно в материале.

Особенности крышки радиатора ВАЗ 2107

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

  1. Ограничение вытекания ОЖ из системы, а точнее из радиатора.
  2. Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга. Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

  1. Оценивается внешний вид пробки, а также исправность пружинки.
  2. Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Для проведения такой проверки необходимо, чтобы двигатель был еще теплый, что означает наличие остаточного давления в системе. Если при сдавливании патрубка рукой будет слышен звук «хрюканья», возникающей в крышке теплообменника, этот звук и является признаком функционирования клапана крышки. Если клапан будет неисправным, то избыточное давление в устройстве может привести к разрыву патрубков, радиатора и даже печки.

Когда возникают проблемы с функционированием охлаждающей системы, уделите внимание обязательно такому немаловажному элементу, как пробка радиатора. Убедитесь в ее исправности. Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя

Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя. Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше.
