Постоянно работает вентилятор охлаждения Лада Гранта, что делать?

Почему не работает датчик включения вентилятора на Калине и Приоре и что с этим делать?

Современные автомобили отечественного производства комплектуются различными контроллерами и датчиками, обеспечивающими полноценную эксплуатацию авто. Если одно из устройств выходит из строя, это может привести к некорректной работе узлов. Из этого материала вы сможете узнать, что представляет собой датчик включения вентилятора Приора и Калина, и какие неисправности для него характерны.

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться. На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Схема подключения датчика в системе охлаждения

Основные причины сбоев в работе датчика

Итак, по каким причинам на Калинах и Приорах, да и на всех ВАЗах в принципе, контроллер может не работать:

1. Первая причина — неработоспособность термостата. Такая проблема является одной из самых сложных, при ее появлении вентилятор будет срабатывать неправильно. Чтобы убедиться в том, что термостат рабочий, нужно будет потрогать нижний шланг — если он холодный, то устройство действительно вышло из строя. Вообще, для Калины поломка термостата — явление достаточно распространенное.
2. В том случае, если термостат рабочий, то необходимо произвести диагностику предохранительных элементов. Также следует проверить и состояние самих цепей, для этого воспользуйтесь мультиметром. Схема предохранителей должна быть указана на обратной стороне крышки блока. В случае с Калиной блок расположен под приборной панелью, вас интересует предохранительный элемент 3, его емкость составляет 50 ампер. Если предохранитель рабочий, то нужно произвести диагностику реле вентилятора, оно маркируется цифрой 1. В том случае, если эти элементы рабочие, то придется снимать блок управления вентилятором — для этого отодвиньте воздуховод и, используя гаечный ключ на 10, открутите его крепление. На блоке должны быть два реле, их следует проверить.
3. Также не лишним будет залезть в моторный отсек и прозвонить контакты непосредственно вентилятора. Проблема может заключаться в обрыве, переломе проводки, окислении контактов, а также в перегоревшей обмотки внутри устройства. Проблемы с проводами и контактами решаются без проблем — плохая проводка меняется, а контакты зачищаются. Но если проблема кроется в обмотке, то устройство придется полностью менять.
4. Также проблема может крыться непосредственно в самом датчике. Для запуска вентилирующего узла необходимо будет сбросить клеммы с устройства. Диагностика контроллера производится путем демонтажа термостата и помещения его в емкость с горячей водой — термостат в этот момент должен открыться.
5. Еще одна причина, которая случается достаточно редко, это обрыв в цепи. Такую проблему можно диагностировать с помощью мультиметра — оборвавшиеся провода подлежат замене (автор видео о диагностике регулятора своими руками — Дмитрий Мазницын).

Элементы системы охлаждения Лада Гранта

На автомобилях Лада Гранта с инжектором используется замкнутая жидкостная СОД с принудительной циркуляцией антифриза. Он отводит тепло и выполняет функции смазки, не замерзает зимой на сильном морозе. В исправной системе температура двигателя Лада Гранта поддерживается на уровне 95-100 градусов. Независимо от типа кузова, комплектации, наличия кондиционера, система охлаждения остаётся аналогичной, без каких-либо изменений. Схема СОД наглядно показана на фото.

Стандартная СОД, которой комплектуется мотор Гранты, состоит из ряда деталей:

• радиатора;
• электровентилятора;
• расширительного бачка;
• термостата;
• датчика температуры;
• насоса охлаждающей жидкости;
• радиатора отопителя;
• водяной рубашки;
• соединительных шлангов.

Принудительная циркуляция производится по малому и большому контуру.

Термостат

Один из основных элементов СОД, который выполняет функции клапана, перенаправляя поток охлаждающей жидкости с малого по большому кругу. Для Лады Гранты нормальная рабочая температура может составлять 100 градусов +/- 2 градуса. Если температура антифриза меньше этих значений, клапан термостата находится в закрытом положении, антифриз циркулирует по малому кругу, минуя основной радиатор, – так мотор прогревается быстрее.

После нагрева ОЖ (охлаждающей жидкости) до 60 градусов клапан начинает приоткрываться, и антифриз проходит по большому кругу, охлаждаясь через радиатор. В СОД термостат – самое слабое звено, он выходит из строя чаще всего. Неисправность объясняется заклиниванием клапана в открытом или закрытом положении, в результате двигатель долго прогревается или, наоборот, перегревается. Ремонту деталь не подлежит и меняется на исправную.

Водяной насос

Водяной насос, или попросту помпа, заставляет антифриз циркулировать по системе. Узел находится в блоке цилиндров и участвует в работе ГРМ, так как имеет общий с системой газораспределения привод.

Ресурс детали равен не меньше 80 тыс. км пробега, но из-за низкого качества насос рекомендуется менять вместе с ремнем ГРМ.

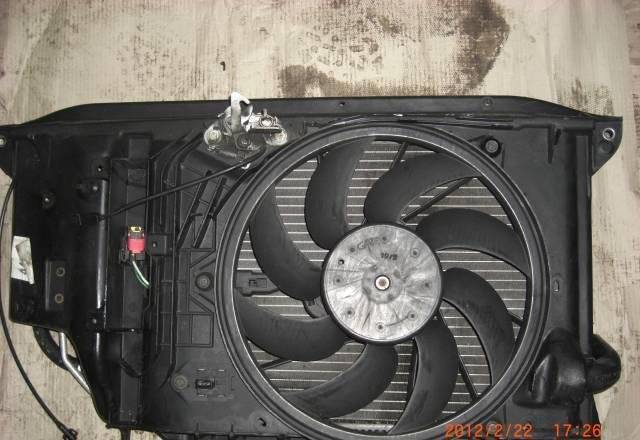

Радиатор и вентилятор

Радиатор предназначен для охлаждения антифриза. Вентилятор подключается для этих же целей, срабатывая при превышении температурой отметки в 100 градусов. Охлаждается радиатор встречным потоком воздуха при движении автомобиля. Летом в жару этого недостаточно, и на помощь приходит электровентилятор.

Работа электровентилятора зависит от датчика температуры. Последний непрерывно отслеживает температуру двигателя и при превышении показателей передает информацию на блок управления, который замыкает цепь, подключая вентилятор. Неисправность датчика может послужить причиной перегрева мотора, так как вентилятор не включится в нужный момент.

Соединительные шланги и водяная рубашка

Шланги связывают все элементы между собой, образовывая замкнутую систему. Их неисправности связаны с нарушением герметичности и утечками, а недостаток охлаждающей жидкости приводит к перегреву. Водяная рубашка двигателя предназначена для циркуляции антифриза и отвода лишнего тепла. Повреждение этого элемента приведет к гидроудару. При использовании антифриза такое случается редко, но если применяется вода, провоцирующая возникновение коррозии, подобный результат ожидаем.

Расширительный бачок

Объем охлаждающей жидкости повышается или понижается в зависимости от температуры, для компенсации ее количества служит расширительный бачок. Он изготовлен из полупрозрачного пластика. Для контроля уровня жидкости на бачке нанесены метки максимума и минимума. Сверху находится горловина с герметичной крышкой, в которой объединены впускной и выпускной клапаны. При повышении давления в системе до 1,1 кгс/кв. см выпускной клапан открывается, обеспечивая увеличение температуры кипения, и предотвращает парообразование. По мере охлаждения объем жидкости уменьшается, и для предотвращения разрежения открывается впускной клапан и пропускает в бачок недостаток воздуха.

Схема предохранителей и реле

Предохранитель	Сила тока, А	Защищаемая цепь
F1	15	— Реле включения вентилятора охлаждения двигателя— КЗ 2х2— Контроллер(блок управления двигателем)— Форсунки— Катушка зажигания
F2	30	Электростеклоподъемники
F3	15	Аварийная сигнализация
F4	20	— Стеклоочиститель— Подушка безопасности
F5	7,5	Клемма 15 замка зажигания
F6	7,5	Фонарь заднего хода
F7	7,5	— Клапан адсорбера— Датчик массового расхода воздуха— Датчик кислорода 1/2— Датчик скорости
F8	30	Цепь обогрева заднего стекла
F9	5	Габаритные огни по правому борту
F10	5	Габаритные огни по левому борту
F11	5	Задние противотуманные фары
F12	7,5	Ближний свет по правому борту
F13	7,5	Ближний свет по левому борту
F14	10	Дальний свет по правому борту
F15	10	Дальний свет по левому борту
F16	10	Передняя противотуманная фара по правому борту
F17	10	Передняя противотуманная фара по левому борту
F18	15	Обогрев передних сидений
F19	10	АБС (Антиблокировочная система тормозов)
F20	15	— Звуковой сигнальный прибор— Замок багажника— Коробка передач— Прикуриватель— Диагностический разъем
F21	15	Электробензонасос
F22	15	Центральный замок
F23	10	Дневные ходовые огни
F24	7,5	Кондиционер
F25	10	— Плафон освещения салона— Стоп-сигнал
F26	25	Антиблокировочная система тормозов
F27	—	Резервный
F28	—	Резервный
F29	—	Резервный
F30	—	Резервный
F31	50	Обогрев ветрового стекла
F32	30	— Отопитель— Электроусилитель рулевого управления

Реле	Описание
K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Монтажный блок Лада Гранта под капотом:

F1, 50A	Электроусилитель рулевого управления;
F2, 30A	Вентилятор отопителя
F3, 60A	Генератор
F4, 60A	Генератор
F5, 30A	Ближний свет фар.

Новое семейство (с сентября 2018 года):

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф

сайта ).

Напомним, другие полезные инструкции вы найдете в разделе Ремонт и эксплуатация Лада Гранта.

Источник

Проверка радиатора на герметичность

Процесс диагностики вовсе не сложный, проводим самостоятельно, а в случае отсутствия свободного времени посетите СТО для выполнения работ профессионалами.

Проверка радиатора со стороны моторного отсека

1. Помещаем машину в периметр ремонтной зоны, на смотровую яму, открываем капот.
2. Со стороны моторного отсека осматриваем поверхность радиатора на наличие потеков, следов утечки антифриза (тосола).
3. Аналогичные действия проводим из-под днища машины;
4. Осматриваем магистрали подачи/обратки тосола, верхний, нижний контуры.

Наиболее распространенные места разгерметизации: углы по периметру, стыки, стяжки хомутами.

Как слить антифриз из системы охлаждения Лады Гранты

1. Капот открыт, двигатель машины остыл до безопасной температуры, чтобы не повредить кожные покровы.
2. Из-под днища выкручиваем 6 винтов, снимаем защиту поддона картера.
3. Отвинчиваем сливную пробку в нижнем контуре радиатора.
4. Параллельно отвинчиваем сливную пробку на стенке блока цилиндров. Подставляем емкость.

Отворачиваем пластмассовую пробку сливного отверстия бачка радиатора

Водителю на заметку!

В Ладе Гранте 16-ти клапанной предварительно демонтируем стартер, так как он препятствует свободному доступу к заглушке. Если не снять стартер, то антифриз зальет деталь, временно приведя ее в непригодное состояние.

1. После того, как жидкость полностью слита с водяной рубашки, завинчиваем сливные пробки. Заливаем новый тосол в объеме 7.5 литров до о или 8.0 литров до рекомендованного среднего уровня.

Ремонт неисправностей своими руками

О решении таких проблем, как неработоспособность предохранителей или самого датчика, мы рассказывать не будем. Здесь все и так просто — вышедшие из строя элементы извлекаются из мест установки и меняются на новые.

Отдельно нужно выделить замену вентилирующего узла — об этом читайте ниже:

1. Чтобы в процессе ремонта вам не пришлось демонтировать радиатор, делайте все аккуратно, поскольку есть вероятность повреждения других элементов.
2. Откройте капот и отключите аккумулятор. Произведите демонтаж воздушного фильтра.
3. Сделав это, вы можете демонтировать решетку радиаторного устройства.
4. Далее, необходимо будет выкрутить верхние крепления оптики — правого и левого фонарей.
5. Используя гаечный ключ на 10 (удобнее будет взять ключ-головку), вам необходимо будет произвести снятие верхней фронтальной панели.
6. После того, как эти действия будут выполнены, нужно будет отключить штекеры, которые подводятся к вентилирующему узлу. Сделав это, провода можно немного скрутить.
7. Далее, при помощи гаечного ключа нужно будет открутить четыре винта, которые фиксируют устройство, подлежащее замене. На фотографии стрелками отмечены винты, которые фиксируют узел, их необходимо будет открутить.
8. Только после того, как узел будет освобожден, его необходимо будет демонтировать и заменить на новый. После снятия на всякий случай очистите сами разъемы, чтобы в будущем вас не беспокоила проблема плохого контакта. Дальнейшая сборка системы и установка всех элементов производится в обратной последовательности.

Если вентилятор системы охлаждения работает постоянно

• Обрыв в датчике температуры охлаждающей жидкости или его цепях.
• Неисправное реле вентилятора охлаждения.
• Неисправен ЭБУ.

Кстати, а вы знали, что система охлаждения двигателя Lada Granta и Kalina 2 отличается от системы, которая использовалась на автомобилях LADA прошлого поколения.

Ключевые слова: система охлаждения лада гранта | система охлаждения лада калина | система охлаждения лада приора | система охлаждения лада ларгус | система охлаждения нива | система охлаждения лада веста | система охлаждения lada xray | универсальная статья

Такая неисправность, особенно в летнее время, может создать немало проблем водителю. Из-за перегрева охлаждающей жидкости можно вывести из строя силовой агрегат машины. Для продолжения дальнейшего движения необходимо некоторое время ожидать её охлаждения, что приводит к длительным задержкам, опозданиям и другим осложнениям. Во многих случаях неисправности можно устранить самостоятельно, для этого несколько полезных советов.

Основным показателем появления такой неполадки является неуклонное движение стрелки указателя температуры вправо в зону красного сектора. Это может произойти по многим причинам, но сегодня рассмотрим только одну, когда не включается вентилятор системы охлаждения. При появлении такого признака следует остановить движение и попытаться выяснить, почему не вращается вентилятор.

Включение этого устройства происходит после срабатывания температурного датчика, который установлен в районе термостата (туда же подходит толстая трубка от основного радиатора). Принцип его работы заключается в том, что при достижении температуры охлаждающей жидкости равной 101 градус, замыкаются его контакты и подаётся напряжение питания на электродвигатель вентилятора. Проверить электродвигатель можно довольно просто, для этого при включенном зажигании следует замкнуть контакты проводов на разъёме этого датчика. Если лопасти начинают вращаться, электродвигатель исправен.

На что ещё обращают внимание

Кроме датчика работой электродвигателей вентиляторов управляет электромагнитное реле К1. Его цепи питания защищает плавкий предохранитель F1, который рассчитан на ток 15 Ампер. Их можно отыскать в монтажном блоке, в нижней его части. Исправность предохранителей можно проверить автомобильным тестером или заменить заведомо исправными. Реле также можно проверить установкой другого, но при этом контакты температурного датчика должны быть замкнутыми, в таком случае при включении зажигания будет вращение лопастей.

Также обращают пристальное внимание на состояние контактов разъёмов и ножек реле. Их окисление приводит к потере проводимости и невозможности подачи питания на моторы вентиляторов

Исправность температурного датчика можно проверить при помощи термометра, он должен измерять температуру жидкости более 100С. Его следует установить в расширительный бачок и нагреть охлаждающую жидкость. При температуре 101 градус происходит включение, а при 97 градусов отключение электродвигателя вентилятора.

Инструменты:

• Узкогубцы
• Ключ трещоточный
• Головка на 8 мм

Когда целесообразен ремонт своими руками и в сервисе

Если на вашем авто возникли неполадки в работе электровентилятора системы охлаждения, устранить неисправность можно в последовательности, описанной выше. Практически любой ремонт может быть выполнен своими руками. Поскольку основные проблемы сводятся к неисправным датчикам, то заменить их не составит особого труда. Достаточно демонтировать неисправную деталь и на её место установить новую. Если же проблема кроется в плохих контактах, то их можно зачистить или в крайнем случае заменить разъёмы. Если вы не уверены в своих силах, то во избежание новых неполадок лучше обратиться в сервис.

Видео: решение проблемы постоянно работающего вентилятора

Чтобы определиться, стоит ли заниматься самостоятельным ремонтом в случае появления проблем с вентилятором охлаждения или обратиться за посторонней помощью, можно ознакомиться с примерными ценами на ту или иную операцию.

Таблица: стоимость ремонта системы охлаждения своими руками и в сервисе

Наименование	Примерная стоимость, руб.
Самостоятельно	В сервисе
Замена датчика вентилятора	от 150	от 500
Проверка течи ОЖ	бесплатно	от 500
Проверка уровня ОЖ	бесплатно	от 500
Замена вентилятора охлаждения	от 500	500–1000
Мелкий ремонт проводки	бесплатно	200–500
Чистка радиаторов	бесплатно	От 800
Замена термостата	от 350	От 800

Постоянное вращение вентилятора системы охлаждения на холодном двигателе не является нормой. Поэтому следует разобраться с возникшей неисправностью, найти и устранить причину её возникновения, чтобы исключить быстрый износ устройства. Диагностика заключается в проверке уровня ОЖ, а также элементов, отвечающих за работу электровентилятора, что под силу сделать каждому автовладельцу.

Причины и признаки неисправностей вентилятора

Чтобы понять, что электровентилятор неисправен, не нужна сложная диагностика – это под силу любому автолюбителю. Следует запустить двигатель и дать ему поработать на холостом ходу до тех пор, пока температура охлаждающей жидкости не подберётся к критической. Отслеживать процесс можно по датчику температуры на панели приборов. Когда стрелка будет находиться близко к красной зоне, датчик должен дать сигнал на контроллер, который запустит вентилятор. Узнать это можно по характерному шуму из моторного отсека. Если же указатель показывает критическую температуру, а вентилятор не включается в работу, значит, есть неисправность, которую нужно незамедлительно устранять. Вентилятор может не работать по ряду причин:

1. Неисправен электродвигатель. В этом случае он не будет вращать крыльчатку. Обычно на автомобилях ВАЗ электродвигатель выходит из строя редко. Чтобы проверить его работоспособность, понадобится подключить его к аккумулятору напрямую. Для этого нужно взять два провода и их концы подсоединить к клеммам АКБ и колодке проводов электровентилятора. Если в этом случае крыльчатка не вращается, значит, есть неисправность электродвигателя. Ремонту эта деталь подлежит редко. Потребуется снять узел в сборе и заменить электродвигатель. Работа несложная и может быть проведена даже в уличных условиях своими руками с минимальным набором инструментов.
2. Неисправен датчик температуры. При выходе из строя датчика он не может отследить повышение температуры охлаждающей жидкости, соответственно, показания на контроллер поступают некорректные, и вентилятор не включается в работу, когда это нужно. Для диагностики этой проблемы потребуется отсоединить фишку проводов от датчика и замкнуть два вывода между собой. Если вентилятор сработает, и крыльчатка начнет вращаться, неисправен датчик, и требуется его замена. Процедура осложняется необходимостью сливать охлаждающую жидкость, но она не настолько сложна, чтобы обращаться с этой проблемой в сервис.
3. Нет напряжения. Самая частая неисправность, связанная с электровентилятором, – это обрыв электроцепи на одном из участков и отсутствие напряжения. Для диагностики необходимо «прозвонить» электропроводку и проверить предохранители, для работы понадобится тестер (мультиметр). Если нет навыков обращения с мультиметром, желательно обратиться к автоэлектрику.

1. Контакты реле «залипают». Иногда могут возникать ситуации, когда контакты реле включения вентилятора находятся постоянно в положении «включено», из-за чего вентилятор будет запускаться сразу после запуска двигателя. Реле следует заменить и провести проверку на работоспособность.
2. Неисправен датчик температуры. Датчик передает на электронный блок управления двигателем завышенные показания температуры, из-за этого контроллер подаёт сигнал на включение принудительного охлаждения. Потребуется замена.
3. Неисправность термостата. Вентилятор охлаждения на Калине не оборудован вспомогательным датчиком слежения за температурой. Это значит, что в расчет берутся только средние показатели. Если клапан термостата заклинил в закрытом положении, охлаждающая жидкость циркулирует только по малому контуру и не может переходить в большой. Антифриз быстро нагревается, и электровентилятор начинает включаться очень часто. При этом жидкость не проходит в большой круг, то есть в радиаторе нет горячего антифриза, вентилятор охлаждает холодный радиатор, а жидкость продолжает нагреваться, что приводит к перегреву двигателя. Термостат может заклинить и в среднем положении, когда клапан открывается не полностью. Это тоже приводит к неэффективному охлаждению – вентилятор будет работать постоянно из-за того, что антифриз не может достаточно охлаждаться. В этих случаях потребуется заменить неисправный термостат, сделать это несложно своими руками. Если же нужно сэкономить время, можно доверить эту процедуру сервису. Замена узлов системы охлаждения не относится к сложным работам и вполне может осуществляться самостоятельно. Исключение составляет замена водяного насоса, так как он имеет единый привод с механизмом газораспределения.

Постоянная работа электровентилятора – это не так страшно, как если бы он вовсе не работал, если только проблема не связана с неисправным термостатом, так как она чревата перегревом и выходом из строя силовой установки.

Не Работает Вентилятор Охлаждения На Гранте

Лада Гранта Ремонтно-техническое бюро (ВАЗ 2190)

В случае поломки (остановки) вентилятора радиатора Lada Grant вы можете заменить только вентилятор, который будет намного дешевле, если вы замените весь комплект вентиляторов охлаждения радиатора. Подвеска на месте, ремень тоже в баке, видно, что он кипит, но на холостом ходу он не работает. Следует также отметить, что двигатель обеспечивает адекватное охлаждение охлаждающей жидкости и, как следствие, двигателя Lada Grant. Вентилятор охлаждения не запускается в ужасной игре. Вентилятор охлаждения не включает Ford Mondeo. Правильная и непрерывная работа устройства зависит от его работы. двигатель.

Операции по замене двигателя вентилятор охлаждения радиатора Гранта Лада

1. Вентилятор печи ВАЗ 2110, 2111, 2112 не работает. Печь ВАЗ 2110 не работает, поэтому печь не нагревается, плита не нагревает печь на вес. Почему вентилятор охлаждения двигателя не работает в 2114. Снимите электрический вентилятор с корпуса (см. «Снятие и установка электрического вентилятора радиатора»). охлаждение Лада Грант Мотор «). 2. Открутите зажим и снимите проводной блок с руки на корпусе вентилятора.

READ Не Включается Вентилятор Охлаждения Калина Причины

3. По команде вентилятор охлаждения не запускается, но работает. Вентилятор радиатора не работает. Снимите жгуты проводов с держателей на крышке вентилятора.

Замена предохранителя вентилятор в SAA. Гранта Лада

Краткое описание замены предохранителя вентилятор

радиатор в порядкегрант .

4. Вентилятор охлаждения не включается; вентилятор радиатора работает плохо. Почему вентилятор не работает на вес 2112 | авто. Удалите три винта, которые крепят вентилятор.

5. и снимите его с кожуха.

6. Вставьте отвертку.

7. и удалить стопорное кольцо.

8. Почему печь не работает и не дует на ВАЗ-2112. После снятия вентилятор работает на 4 Ford Mondeo 1; 4. Но по какой-то причине омыватель ветрового стекла никогда не работает. У меня было 5 машин, и на всех них у меня возникали проблемы, связанные с. Снимите нажимную пластину.

9. и крыльчатка вентилятора.

Двигатель полностью изменен.

Этот сайт содержит материалы только для замены двигателя вентилятора охлаждение радиатора, Информация о его ремонте не учитывалась, так как целесообразность ремонта обусловлена ​​конструктивными особенностями двигателя и его стоимостью невысока.

READ Не Включается Вентилятор Охлаждения Toyota Corolla

Рабочий двигатель потребляет ток не более 25 А и вращается с частотой 2850 об / мин. Во время его работы не должно возникать сильных вибраций, шума, который является опосредованным признаком неисправности и ранней неисправности двигателя. Поклонник не удивителен, но факт, и передо мной появился Mondeo Ford Focus. Вариантов не так много. если вы напрямую подаете 12 вольт на вентилятор батареи, и он работает, то проблема в предохранителе, реле или датчике температуры. Вентилятор охлаждения ВАЗ-2110 не работает. Двигатель вентилятора радиатора запускается при 101. 102 градусах, выключается при 98 градусах

Источник

Схема предохранителей и реле

Предохранитель	Сила тока, А	Защищаемая цепь
F1	15	— Реле включения вентилятора охлаждения двигателя — КЗ 2х2 — Контроллер(блок управления двигателем) — Форсунки — Катушка зажигания
F2	30	Электростеклоподъемники
F3	15	Аварийная сигнализация
F4	20	— Стеклоочиститель — Подушка безопасности
F5	7,5	Клемма 15 замка зажигания
F6	7,5	Фонарь заднего хода
F7	7,5	— Клапан адсорбера — Датчик массового расхода воздуха — Датчик кислорода 1/2 — Датчик скорости
F8	30	Цепь обогрева заднего стекла
F9	5	Габаритные огни по правому борту
F10	5	Габаритные огни по левому борту
F11	5	Задние противотуманные фары
F12	7,5	Ближний свет по правому борту
F13	7,5	Ближний свет по левому борту
F14	10	Дальний свет по правому борту
F15	10	Дальний свет по левому борту
F16	10	Передняя противотуманная фара по правому борту
F17	10	Передняя противотуманная фара по левому борту
F18	15	Обогрев передних сидений
F19	10	АБС (Антиблокировочная система тормозов)
F20	15	— Звуковой сигнальный прибор — Замок багажника — Коробка передач — Прикуриватель — Диагностический разъем
F21	15	Электробензонасос
F22	15	Центральный замок
F23	10	Дневные ходовые огни
F24	7,5	Кондиционер
F25	10	— Плафон освещения салона — Стоп-сигнал
F26	25	Антиблокировочная система тормозов
F27	—	Резервный
F28	—	Резервный
F29	—	Резервный
F30	—	Резервный
F31	50	Обогрев ветрового стекла
F32	30	— Отопитель — Электроусилитель рулевого управления

Реле	Описание
K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Советы для автомобилистов

Такая неисправность, особенно в летнее время, может создать немало проблем водителю. Из-за перегрева охлаждающей жидкости можно вывести из строя силовой агрегат машины. Для продолжения дальнейшего движения необходимо некоторое время ожидать её охлаждения, что приводит к длительным задержкам, опозданиям и другим осложнениям. Во многих случаях неисправности можно устранить самостоятельно, для этого несколько полезных советов.

Признаки неисправностей

Основным показателем появления такой неполадки является неуклонное движение стрелки указателя температуры вправо в зону красного сектора. Это может произойти по многим причинам, но сегодня рассмотрим только одну, когда не включается вентилятор системы охлаждения. При появлении такого признака следует остановить движение и попытаться выяснить, почему не вращается вентилятор.

Включение этого устройства происходит после срабатывания температурного датчика, который установлен в районе термостата (туда же подходит толстая трубка от основного радиатора). Принцип его работы заключается в том, что при достижении температуры охлаждающей жидкости равной 101 градус, замыкаются его контакты и подаётся напряжение питания на электродвигатель вентилятора. Проверить электродвигатель можно довольно просто, для этого при включенном зажигании следует замкнуть контакты проводов на разъёме этого датчика. Если лопасти начинают вращаться, электродвигатель исправен.

На что ещё обращают внимание

Кроме датчика работой электродвигателей вентиляторов управляет электромагнитное реле К1. Его цепи питания защищает плавкий предохранитель F1, который рассчитан на ток 15 Ампер. Их можно отыскать в монтажном блоке, в нижней его части. Исправность предохранителей можно проверить автомобильным тестером или заменить заведомо исправными. Реле также можно проверить установкой другого, но при этом контакты температурного датчика должны быть замкнутыми, в таком случае при включении зажигания будет вращение лопастей.

Также обращают пристальное внимание на состояние контактов разъёмов и ножек реле. Их окисление приводит к потере проводимости и невозможности подачи питания на моторы вентиляторов

Исправность температурного датчика можно проверить при помощи термометра, он должен измерять температуру жидкости более 100С. Его следует установить в расширительный бачок и нагреть охлаждающую жидкость. При температуре 101 градус происходит включение, а при 97 градусов отключение электродвигателя вентилятора.

Вентилятор охлаждения Гранта

Не выключается вентилятор на гранте

столкнулся в первые, заводишь машину и включается вентилятор и не отключается вообще, реле поменял на запасное, ошибок не показывает, что может быть?

Может что то с датчиком температуры двигателя?

где то что то замкнул, возможно перемычку где то ставить надо, может не то реле какое хапнул или еще чо. я помню на девятках там какие то похожие траблы были

А там не ЭСУД случайно вентиль включает? У меня на инжекторной девятке было, что в самих мозгах реле залипало. Попробуй клеммы скинуть на пару минут. Мне помогло.

на холодном двиг тоже крутит? я через часик буду в районе ильинской площади, потом поеду на 2-ую садовую/большая садовая. есть программа и адаптер. если что, можно глянуть. 91731927 ноль семь

датчик температуры двигателя посмотри для начала.

так то оно так, но у гранты нет указателя темп в приборной доске. есть лампочка аварийный перегрев. т.е. если вент постоянно крутит, то для ЭБУ датчик кажет большую темп(при 100 вкл первая скорость). но почему тогда лампочка не загорается. либо темп не доросла до лампочки(вроде за 110 вкл) либо виновата прошивка которую он недавно поменял. в любом случае начинать с проверки датчика темп. а точнее подключиться и глянуть сколько для ЭБУ он показывает.

А лампа аварийного перегрева включается не при достижении пикового перегрева? Ведь срабатывание вентилятора должно происходить при штатной температуре немного выше той, при которой срабатывает термостат. И загорание лампочки происходить не должно иначе летом это будет сплошная цветомузыка на приборке.

вент у гранты двухступенчатый. первая скорость(малая) вкл при 100гр. вторая не знаю. не когда еще не вкл. наверное при 105гр

имхо отвалился датчик температуры, обычно вентилятор начинает работать постоянно если скинуть клеммы с датчика, имитируя его обрыв.

Начиная с ВАЗ-2110 нет отдельного датчика включения вентилятора, «мозги» снимаю.т показания с датчика температуры и при необходимости выдают команду на реле включения вентилятора. Реле эти очень любят залипать. Лечится либо заменой реле либо аккуратным постукиванием по нему. На картинке реле указано стрелочкой, но есть варианты. когда это реле ставилось отдельно, как на ВААЗ-2114

отключил датчик давления фреона на кондюшнике и вентилятор перестал крутить, так понимаю датчик фреона накрылся

Источник
