В чем-же заключается сама процедура кондиционера в мастерской и так ли она необходима
Известно, например, что существуют различные методы очистки фреонового контура кондиционера, основанные на использовании фильтров, которые устанавливаются в разрыв фреонового контура и собирают на себя вредные вещества.
Почему нельзя использовать такие методы? Зачем нужно производить эти работы обязательно в мастерской?
Дело в том, что в описанных выше ситуациях происходит прежде всего загрязнение масла компрессора или изменение его свойств. Методики, основанные на использовании фильтров при этом к сожалению неэффективны.
Нет фильтров которые способны восстановить смазочные свойства масла подвергнутого термическому разложению, удаление влаги, которая находится в компрессоре под слоем масла с помощью фильтров также крайне не эффективна. Поэтому единственный способ очистить масло компрессора — заменить его. Эта процедура может быть выполнена только после демонтажа компрессора и следовательно возможна только в условиях хорошо оборудованной мастерской.
При этом выполняются следующие мероприятия:
- Эвакуация хладагента, демонтаж компрессора.
- Освобождение компрессора от масла, промывка компрессора.
- Вакуумирование компрессора.
- Заправка компрессора маслом, испытание компрессора.
- Промывка входного контура компрессорно-конденсаторного блока.
- Демонтаж фильтра осушителя, монтаж технологического фильтра.
- Монтаж компрессора в компрессорно-конденсаторный блок.
- Установка компрессорно-конденсаторного бока на стенд.
- Заправка хладагентом.
- Промывка компресорно-конденсаторного болока на стенде.
- Эвакуация фреона.
- Замена технологического фильтра осушителя на рабочий.
- Вакуумирование компрессорно-конденсаторного блока.
- Заправка хладагентом, тестовый прогон отремонтированного блока.
Поскольку загрязненное масло распределяется по всем элементам кондиционера, часть мероприятий по очистке фреонового контура приходится проводить на месте установки кондиционера. Цель этих мероприятий не допустить попадания грязного масла в отремонтированный блок.
К ним относятся:
- Продувка фреоновых магистралей и испарителя осушенным азотом.
- Установка технологического фильтра в фреоновую магистраль.
- Вакуумирование фреоновой магистрали и испарителя.
- Пуск кондиционера в работу для сбора грязи на фильтр.
- Конденсация хладагента в компрессорно-конденсаторный блок.
- Удаление технологического фильтра.
- Вакуумирование фреоновой магистрали.
- Пуск кондиционера в работу (тестовый прогон).
Мир климата
Полезные советы
Чтобы заправка автокондиционера прошла успешно, а сам он продолжительно работал, рекомендуется прислушиваться к советам специалистов.
Советы по заправке и эксплуатации автомобильных кондиционеров:
- При заправке желательно использовать фреон с маслом. О добавке написано на баллоне с хладагентом. Тогда не придется доливать масло в кондиционер, тем более что немногие автовладельцы умеют это делать. Кроме того, велик риск передозировки, которая может вызвать поломку поршневого насоса. В баллоне же масло дозировано.
- Если агрегат плохо холодит, а на вентилях или теплообменнике внутреннего блока виден иней, необходима дозаправка.
- Чтобы кондиционер прослужил подольше, время от времени промывайте его радиатор.
- Зимой, заезжая в гараж, включите кондиционер примерно на 10 минут. Делайте это ежемесячно в течение холодного сезона.
Заправка фреоном требует от автовладельца определенных знаний, умений, а главное – специального оборудования и расходных материалов. Если не надо искать утечку или ремонтировать систему, ничего сложного в этом процессе нет, главное – следовать инструкции и выполнять все этапы последовательно. Если вы неуверены в своих силах, поручите техобслуживание охлаждающего агрегата работникам автосервиса.
Виды
Полуавтоматическая – способна выполнять сразу нескольких операций. Нужные объёмы устанавливаются оператором, а контролируются системой.
Автоматическая – задаёт программы – как установить извлечение вещества, вакуумирование контура, заправку газа и заливку масла. Отработанный газ не стравливается в воздух, а сливается в резервуар для повторного использования. Процесс выполняется автоматически после установки оператором марки и типа холодильного оборудования. В некоторых случаях программа содержит базу данных автомобилей, где для каждой модели указаны объёмы масла и фреона. При этом обеспечивается надёжная защита от высокого и низкого давления.
Главные причины для заправки
Многие автолюбители не знают, когда заправлять автокондиционер и вспоминают об этом уже при отказе устройства
Но здесь важно учитывать несколько вариантов
Естественная утечка.
Фреон находится в замкнутом контуре, но даже это не спасает его от небольшой утечки. Считается, что в течение года из системы уходит до 10-15% хладагента.
Следовательно, большинство современных авто требуют заправки уже через три года, а старые модели и того раньше – через 1-2 года.
Неисправность системы.
Если утечка хладагента превышает показатель в 15-20% в год, то можно смело утверждать о неисправности системы.
Причины могут быть следующие:
- нарушение герметичности в системах трубопровода из-за повышенной вибрации (к примеру, снижение эффективности прокладок);
- наличие механических повреждений (дыр, трещин) на трубках или основных узлах системы;
- появление коррозии непосредственно в самом конденсаторе (это явление встречается весьма часто).
Порядок выполнения работ
Итак, для заправки автокондиционера нам понадобится специальный набор. В него входит метрологическая станция, переходник, шланги, краны и баллон с фреоном.
Вместо метрологической станции можно использовать тест-коннектор. Стоимость всего оборудования – около 30 тысяч рублей.
Дальше действуйте в следующей последовательности:

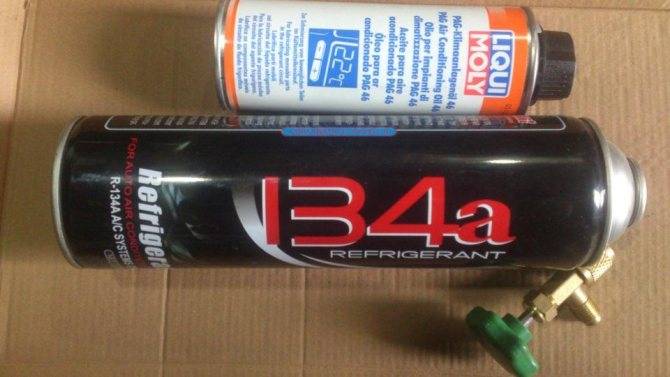

1. Возьмите баллон с фреоном и найдите выпуклую часть с резьбой, которую необходимо проколоть иголкой (переходником).
Если в комплекте переходника нет (такое бывает весьма часто), то его можно приобрести отдельно.
2. Прикручивайте переходное устройство и подключайте к нему шланг.
3. Второй край шланга коммутируйте с метрологической станцией.
4. После сборки оборудования для заправки, проведите калибровку счетчика давления. Сделать это можно с помощью калибровочного колеса, выставив температуру окружающего воздуха.
Сверяться желательно с показателями точного устройства (к примеру, бортового компьютера).
5. Найдите свой штуцер. Сделать это не сложно. У современных автокондиционеров две позиции – высокого и низкого давления. Заправка всегда осуществляется со стороны низкого давления.
Ошибиться здесь невозможно, ведь штуцеры имеют различные диаметры входных отверстий.
Некоторые производители маркируют колпачки различным цветом. К примеру, штуцер низкого давления имеет черный цвет (буква Н), а высокого – синий цвет.
- 6. Хорошо зачистите пространство вокруг штуцера низкого давления и снимайте колпачок. Помните, что попадание грязи в кондиционер недопустимо.
- 7. Надевайте сверху шланг.
- 8. Заводите мотор и раскручивайте его до 1500 оборотов. Если есть помощник – попросите его удерживать педаль газа в одном положении, а если нет – зафиксируйте ее с помощью небольшой палки.
- 9. Выставляйте рециркуляцию воздуха на максимальный предел, отрывайте кран высокого давления, разворачивайте баллон с фреоном вверх «ногами» и плавно открывайте вентиль.
- 10. Все время наблюдайте за давлением в системе. Максимальный предел – 285 кПа.
- 11. Через время в салон начинает идти холодный воздух, а сам шланг на месте стыка со штуцером и вовсе становится ледяным.
Как только температура воздуха достигает 5-7 градусов Цельсия, вентиль можно перекрывать.
В данном случае у нас 10,7 градусов Цельсия, значит нужен еще один баллон.
12. Внимательно посмотрите в окошко фильтра-осушителя. Если пузырьков воздуха нет, то работа выполнена правильно. Вот и все.
Отдельно хотелось бы отметить, что наличие воды и воздуха в системе недопустимо. К примеру, влага может превратиться зимой в лед и перекрыть регулирующий орган ТРВ.
Не стоит забывать, что наличие воды в системе может привести к появлению ржавчины. Опасен для системы и воздух, который имеет совершенно другие свойства, чем азот.
Как следствие, повышается нагрузка на компрессор, и узел может быстрее выйти из строя. Чтобы удалить воздух и воду из системы, перед началом заправки подключается специальный насос. Этот процесс носит название вакуумирования.
Удаляют воздух из системы с помощью специального насоса.

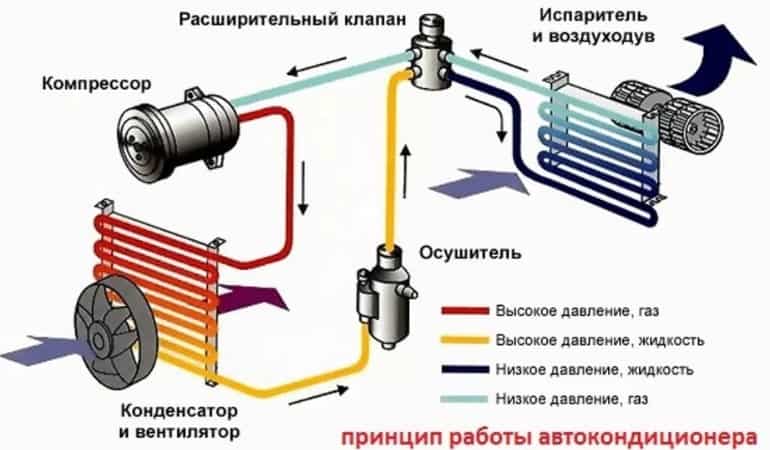

Устройство и принцип работы кондиционера
Система кондиционирования в автомобиле состоит из трех частей – из компрессора, конденсатора и испарителя (эти части соединяются друг с другом с помощью труб).
Рассмотрим принцип работы системы кондиционирования.
Внутри установки находится охлаждающий фреон в виде газа. Во время работы компрессор сжимает газ, что приводит к повышению температуры фреоновой смеси. Потом газ попадает в конденсатор, где он остывает и преобразуется в жидкость. Холодный фреон проходит по трубам и попадает в испаритель, где испаряется – при этом фреон поглощает окружающее его тепло. Это приводит к уменьшению температуры в авто и преобразованию охлаждающего агента в газ. В конце цикла фреон вновь поступает на конденсатор и процесс повторяется.
Оборудование для заправки автокондиционеров
Для качественной заправки автокондиционеров в первую очередь необходимо иметь хорошее оборудование. Чтобы заправить кондиционер в автомобиле можно использовать один из трех типов оборудования:

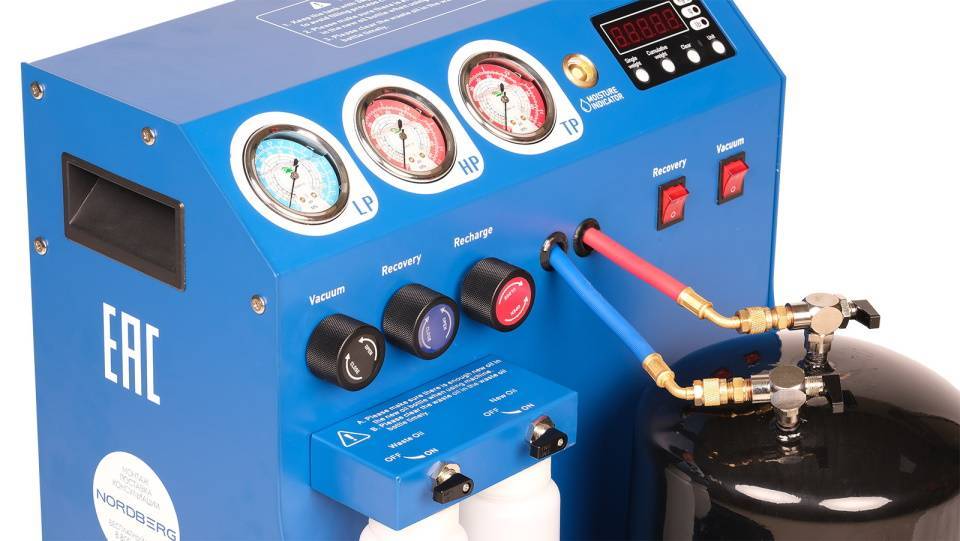

- Автоматические станции для заправки автокондиционеров;
- Набор оборудования для ручной заправки автомобильных кондиционеров;
- Одноразовый набор для заправки одного автокондиционера своими руками.

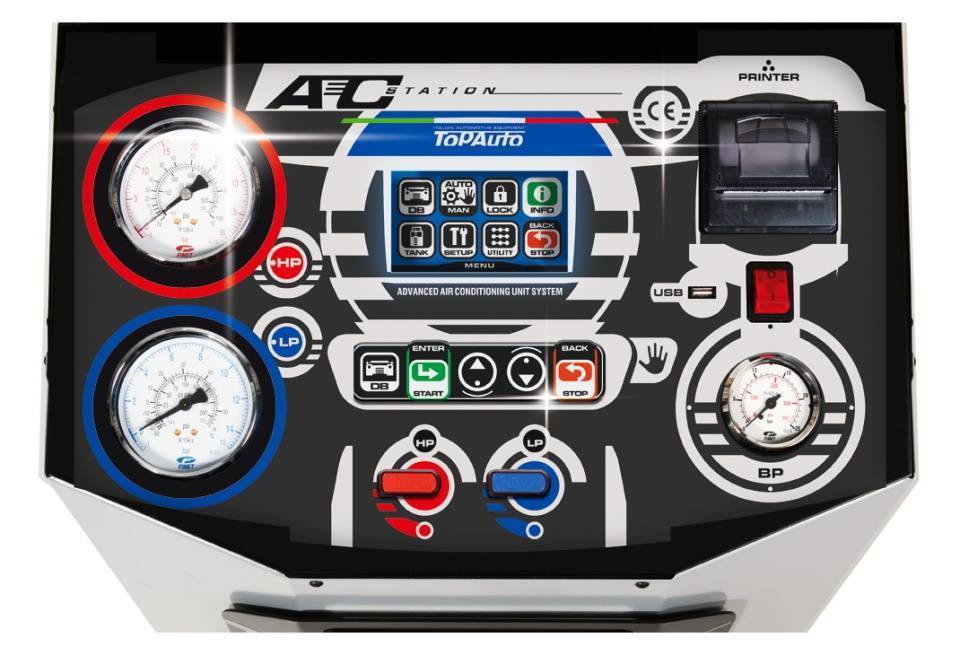

Автоматические станции позволяют проводить заправку автокондиционеров в полностью автоматическом режиме, что сводит к минимуму вмешательство оператора установки в процесс заправки. Но цена такого оборудования будет начинаться с отметки 130-150 тыс. руб.
Обслуживание системы кондиционирования автомобиля на такой станции, безусловно, является оптимальным решением – это позволит не только быстро и качественно заправить ваш автокондиционер, но и значительно продлит срок его службы.
Набор оборудования для ручной заправки автокондиционеров, в свою очередь, стоит значительно дешевле автоматической станции, но и для работы с ним нужно иметь определенный опыт и сноровку. В состав такого набора обычно входит следующее оборудование:
- Манометрический коллектор предназначенный под использование фреона;
- Электронные весы для отслеживания объема заправляемого хладагента;
- Баллон с хладагентом (оператор заправляет хладагент прямо из баллона, ориентируясь по показаниям весов);
- Вакуумный насос (для вакуумирования системы).
Чуть ниже на видео наглядно показан процесс самостоятельной заправки автокондиционера хладагентом при помощи такого набора.
Одноразовые наборы для заправки кондиционеров, естественно, самые дешевые среди перечисленного выше оборудования. Такой набор, как правило, представляет собой небольшой одноразовый баллон с фреоном, который через шланг с манометром подключается к сервисному порту низкого давления для дозаправки системы.
Цена такого набора составляет порядка 1000 рублей, но вот эффективность такой заправки автокондиционера оставляет желать лучшего. А все потому, что при помощи подобных наборов просто невозможно полностью удалить из системы остатки старого хладагента, воздуха, влаги, и провести вакуумирование.
Чудес не бывает, поэтому если вы хотите качественно заправить свой автокондиционер новым фреоном, тогда необходимо использовать и качественное оборудование.
Также для диагностики и заправки автомобильных кондиционеров может понадобиться дополнительное оборудование:
- Ультрафиолетовая лампа и защитные очки для поиска утечек в системе.
- Электронный течеискатель, реагирующий на фреон.
- Термометр-влагомер. Его показания необходимы для оценки климатических условий в салоне до и после заправки автокондиционера.
- Масляный инжектор. Во время заправки системы он обеспечивает добавление в неё масла в необходимом количестве.
- Набор переходников для подключения манометрического коллектора к любому автомобилю.
- Специальные съемники для разъединения трубок системы кондиционирования (актуальны в основном для японских и американских машин).
- Специальный съемник для клапанов сервисных портов.
Необходимость в наличии того или иного дополнительного оборудования определяется специалистом, производящим заправку автокондиционеров.
Оборудование для заправки
Мастерами станции техобслуживания практикуется несколько способов дозаправки автомобильных кондиционеров. Автолюбителю – новичку в гаражных условиях доступен лишь один метод – полная замена с заливкой новой порции хладагента по весу. Для работы нужно взять в аренду комплект оборудования и приспособлений:
- вакуумный насос, оборудованный обратным клапаном;
- манометрическая станция с двумя заправочными шлангами синего и желтого цвета;
- электронные весы в напольном либо настольном исполнении (подойдут кухонные, показывающие массу с точностью до 1 грамма);
- переходник под сервисный порт (штуцер) конкретной модели авто;
- масляный инжектор – небольшая емкость, подключаемая к заправочному шлангу.
Чтобы автомобильную климатическую установку заправить самому, нужно выяснить количество и марку заливаемого фреона. Как правило, эти данные содержатся в инструкции эксплуатации машины плюс под капотом имеется шильдик либо наклейка. Указывается 2 характеристики – марка и вес хладагента в системе. Соответственно, нужно купить требуемое количество газа с учетом запаса 5–10%!на продувку и непредвиденные потери.
Рекомендуем: Почему скрипят тормоза на автомобиле и что с этим делать?
В подавляющем большинстве современных транспортных средств используется фреон R134a, пришедший на смену более опасному и вредному газу марки R12. В процессе заливки хладагента с помощью инжектора растворяется жидкая смазка для компрессора. Вам понадобится 30 мл специального полиалкиленгликолевого масла (аббревиатура PAG на упаковке).
Технические характеристики и эксплуатационные свойства компрессорных масел.
Согласно ГОСТ 12.1.007 класс опасности компрессорных масел по вредному воздействию на организм человека:
- в жидком состоянии – 4-й;
- при образовании масляного тумана – 3-й.
Теплота сгорания компрессорного масла составляет около 40 МДж/кг, поэтому в соответствии с ВНТП 4-89 помещения, в которых используются воздушные компрессоры, по взрывопожарной и пожарной опасности относятся к категории В/Д (при содержании в единице оборудования более/менее 60 кг масла).
Для улучшения эксплуатационных свойств минеральных компрессорных масел в их состав вводят антиокислительные, противокоррозионные, противопенные, моющие и другие присадки. Характеристики разных видов масел приведены в Таблице 1.
Таблица 1
| Показатели | Масла без присадок | Масла с присадками | ||||||||
| К-19 | КС-19 | Кп-8С | К3-10 | К3-10Н | КС-19П | К3-20 | К4-20 | К2-220 | К2-24 | |
| Кинематическая вязкость, мм2/с, при температуре: 100°С | 17-21 | 18-22 | 6,5-9 | 8,8-10,5 | 9-13 | 18-24 | 17-23 | 19,5-22 | 18-21 | 21-25 |
| 40 °С | — | — | 41,4-50,6 | 73,7-96,2 | 76-130 | — | 206-336 | 240-310 | 220-310 | — |
| Индекс вязкости, не менее | — | 92 | 95 | 90 | 90 | 85 | 80 | 85 | 82 | 82 |
| Кислотное число, мг КОН/г | 0,04 | 0,02 | 0,05 | 0,2 | 0,2 | 0,03 | 0,5 | — | 0,4 | 0,35 |
| Температура, °С: вспышки в открытом тигле, не ниже | 245 | 260 | 200 | 205 | 205 | 260 | 250 | 225 | 230 | 270 |
| застывания, не выше | -5 | -15 | -15 | -10 | -30 | -15 | -15 | -15 | -10 | -10 |
| Содержание, % (маc. доля), не более: водорастворимых кислот и щелочей | Отсут- ствие | — | — | — | Отсут- ствие | — | — | — | — | |
| механических примесей | 0,07 | Отсут- ствие | 0,07 | 0,02 | Отсут- ствие | |||||
| воды | Отсут- ствие | Следы | Отсут- ствие | Следы | Отсут- ствие | |||||
| серы | 0,3 | 1,0 | 0,5 | 0,65 | 0,65 | 1,0 | 0,35 | 0,6 | 0,5 | 0,5 |
| селективных растворителей | — | Отсут- ствие | — | — | Отсут- ствие | — | Отсут- ствие | — | — | |
| Коксуемость, %, не более | 0,5 | 0,5 | 0,05 | 0,2 | 0,2 | 0,45 | 0,45 | — | 0,45 | 0,45 |
| Зольность, %, не более | 0,01 | 0,005 | 0,005 | 0,005 * | 0,005 * | 0,005 | 0,12 | 0,5-0,8 | 0,06 | 0,06 |
| Стабильность против окисления, не более: осадок, % (маc. доля) | 0,015 | Отсут- ствие | 0,02 | — | — | Отсут- ствие | — | — | — | — |
| кислотное число, мг КОН/г | — | 0,5 | 0,2 | — | — | 0,5 | — | — | — | — |
| увеличение коксуемости, % | — | — | — | 1,5 ** | 1,5 ** | — | 2,0 ** | — | 3,0 ** | 2,0 ** |
| потери от испарения, % | — | — | — | 15 ** | 15 ** | — | — | — | 20 ** | — |
| Цвет, ед. ЦНТ, не более | — | 7,0 | 2,5 | 6,5 | 6,5 | 7,0 | 7,5 | — | 7,5 | 7,5 |
| Коррозия: на пластинках из стали | Выдер- живает | — | — | Выдер- живает | — | Выдер- живает | — | — | — | |
| на пластинках из свинца, г/см2, не более | — | 10 | — | — | — | — | — | 10 | — | — |
| на пластинках из меди | — | — | Выдер- живает | — | — | Выдер- живает | — | — | Выдер- живает | |
| на стальных стержнях | — | — | Отсутствие | — | — | — | — | Отсутствие | — | — |
| Плотность, кг/дм3 | — | 905 | 885 | 900 | 900 | 905 | 900 | 900 | 905 | 900 |
| * Показатель нормируется для базового масла. ** Стабильность определяется по методу ISO 6617. |
Плотность и вязкость компрессорного масла при изменении температуры
С повышением/понижением температуры вязкость и плотность компрессорного масла уменьшаются/возрастают (рис.1), что может стать причиной ухудшения его смазывающих и герметизирующих свойств/сложностей с запуском оборудования в холодное время года.
Рис.1
Для высоконагруженного оборудования требуемую вязкость смазочного материала рассчитывают по формуле:
υp = υ0α p
где υp и υ0– динамическая вязкость при рабочем (р) и атмосферном (0) давлении; α – постоянный коэффициент для конкретной марки.
Плотность масла при температуре t можно быстро определить простым способом: умножить разность между ней и +20 °С на температурную поправку (таблица 2), вычесть/прибавить полученное произведение из значения плотности при +20 °С (указывается в технических характеристиках), если t выше/ниже +20 °С.
Таблица 2
| Плотность при 20 °С | Температурная поправка на 1 °С | Плотность при 20 °С | Температурная поправка на 1 °С |
| 0,6500–0,6590 | 0,000962 | 0,8300–0,8399 | 0,000725 |
| 0,6600–0,6690 | 0,000949 | 0,8400–0,8499 | 0,000712 |
| 0,6700–0,6790 | 0,000936 | 0,8500–0,8599 | 0,000699 |
| 0,6800–0,6890 | 0,000925 | 0,8600–0,8699 | 0,000686 |
| 0,6900–0,6999 | 0,000910 | 0,8700–0,8799 | 0,000673 |
| 0,7000–0,7099 | 0,000897 | 0,8800–0,8899 | 0,000660 |
| 0,7100–0,7199 | 0,000884 | 0,8900–0,8999 | 0,000647 |
| 0,7200–0,7299 | 0,000870 | 0,9000–0,9099 | 0,000633 |
| 0,7300–0,7399 | 0,000857 | 0,9100–0,9199 | 0,000620 |
| 0,7400–0,7499 | 0,000844 | 0,9200–0,9299 | 0,000607 |
| 0,7500–0,7599 | 0,000831 | 0,9300–0,9399 | 0,000594 |
| 0,7600–0,7699 | 0,000818 | 0,9400–0,9499 | 0,000581 |
| 0,7700–0,7799 | 0,000805 | 0,9500–0,9599 | 0,000567 |
| 0,7800–0,7899 | 0,000792 | 0,9600–0,9699 | 0,000554 |
| 0,7900–0,7999 | 0,000778 | 0,9700–0,9799 | 0,000541 |
| 0,8000–0,8099 | 0,000765 | 0,9800–0,9899 | 0,000528 |
| 0,8100–0,8199 | 0,000752 | 0,9900–1,0000 | 0,000515 |
| 0,8200–0,8299 | 0,000738 |
Когда требуется заправка фреоном
По статистике даже самый качественный кондиционер теряет в течение сезона до 8% закачанного хладагента. Значит, по меньшей мере, 1 раз в 2 года домашняя климат-система нуждается в дозаправке фреоном.
Причиной потери холодопроизводительности может стать не только утечка хладагента. Не меньшее влияние оказывает на нее загрязнение испарителя и конденсатора, радиаторов, проблемы с работой вентиляторов внешнего блока сплит-системы.
С высокой долей достоверности можно судить о необходимости заправки хладагентом только в случае, если система с правильной периодичностью проходит профилактику, а после чистки компонентов производительность по холоду так и не вышла на оптимальный уровень.
В процессе эксплуатации требуется периодическая заправка
Частота очистки оборудования во многом зависит от места расположения блока:
- Сплит системы на 1-4 этажах нужно чистить перед началом каждого сезона.
- При установке блоков на высоте 5 — 8 чистку можно производить 1 раз в 2 года;
- Блоки на 9 этаже и выше нуждаются в чистке не чаще, чем 1 раз в 3 года.
Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров
Если кондиционер используется и в зимнее время, чистка потребуется намного чаще – не менее 1 раза в месяц, а в некоторых случаях – 1 раза в неделю.
Большинство владельцев техники не имеют представления, как заправить домашний кондиционер самому. В действительности, процесс этот не столь сложен, однако потребует определенных знаний об устройстве оборудования, наличия специфических приборов и инструментов, навыков их использования.
При этом некоторые ошибки (например, избыточное количество хладагента в системе) могут привести к совершенно противоположному результату – вместо восстановления рабочих параметров климатическая установка полностью выйдет из строя. Чтобы исключить такой неприятный исход душе доверить работу по заправке специалистам сервисного центра.
Как заправить кондиционер в машине своими руками
После диагностики магистралей и узлов на течь заправку автокондиционера выполняют специальным оборудованием.
Необходимые инструменты и материалы
- стандартный баллон фреона определённой марки;
- метрологическая станция (только при полной замене);
- тройной переходник с выводом для манометра;
- вентиль;
- шланг низкого давления;
- манометр;
- штуцер для определённой марки авто (соединительная муфта).
Стандартный набор для заправки кондиционера фреоном продаётся в автомобильных магазинах по доступной цене.
Пошаговая инструкция
- Закачку хладогена производят через штуцер на магистрали низкого давления. Отличить фреонопровод низкого давления от высокого можно по диаметру– он всегда больше. На иномарках колпачки штуцеров маркируются символами «H» и «L», различаясь по цвету. Необходимо отвернуть заглушку-колпачок, сняв его с трубки.
Внимание!
Попадание в контур любых загрязнений недопустимо, поэтому перед снятием тщательно протрите места соединений.
Красная стрелка– трубка низкого давления, синяя– высокого.
- К штуцеру низкого давления присоединить заправочный шланг, который идёт от тройника с манометром.
- Баллон с фреоном подготовить к заправке, прикрутив вентиль и проколоть защитную впайку.
- Установить тройник на вентиль баллона.
- Запустить двигатель на холостых оборотах, удерживая около 1500 об/мин.
- Включить климатическую установку в салоне на полный режим.
- Открутить вентиль, пустив хладоген в систему. Во время процесса перекачки необходимо следить за показаниями манометра.
Заправка автокондиционера своими руками по манометру происходит до тех пор, пока температура воздуха на выходе не достигнет +5-7 °С. Контроль уровня фреона выполняют по «глазку» на осушителе: при полной доливке пузырьки воздуха перестают циркулировать. После этого закрывают вентиль, демонтируют оборудование и закрывают колпачок. Рекомендуют оставить работающий кондиционер на 10-15 минут, проверив соединения узлов на герметичность.
Ошибки при заправке
- Выбор марки фреона должен соответствовать той, которая в системе. Современные установки работают на хладогене R134А. Если замену выполняют полностью на новый– то требуется выполнить полную откачку отработанного и произвести вакуумизацию контура на метрологической станции.
- Попадание воздуха в контур. Перед дозаправкой необходимо проследить чтобы шланг-переходник полностью наполнился фреоном (из него должен выйти весь воздух). Только после этого производят доливку.
- Повышенное давление в процессе перекачки– вентиль на баллоне следует открывать медленно, постоянно контролируя показатель манометра.
- Заправка при выключенном двигателе. Мощности кондиционера не хватит, чтобы создать вакуум в системе, поэтому долив фреона будет неполным.
- Утечка хладогена через повреждённые уплотнители. Если во время дозаправки обнаружена механическая неисправность на магистралях– то процесс следует остановить до её устранения.
- Попадание мусора, грязи, влаги в контур приводит к поломке компрессора.
- Заправка системы при некалиброванных либо изношенных датчиках.
Этапы заправки
Заправка кондиционеров в машине – процедура, с которой может справиться любой автолюбитель, минимально разбирающийся в их устройстве.
Определение утечек
Если фреона теряется больше нормы, рекомендуется провести диагностику. Для нее необходимо специальное оборудование. Например, течеискатель. Этот прибор не только покажет наличие утечки, но и определит ее точное место.
При отсутствии приборов для поиска утечки можно использовать ультрафиолетовый краситель. Его добавляют вместе с фреоном и несколько раз включают систему. Затем берут уф-лампу, и с ее помощью ищут утечки хладагента. Там, где он будет вытекать, появятся желто-зеленые подтеки.
Причиной утечки фреона может стать потеря герметичности трубок из-за механических или коррозионных повреждений. Аналогичный эффект может вызывать ржавление внутри конденсатора.
Проверка давлением
Чтобы проверить, может ли выдержать система высокое давление, используют азот. Его запускают в кондиционер и определяют давление. Подождав около получаса, смотрят на манометр. Если первоначальное значение давления не изменилось, значит, система герметична.
Проверить кондиционер давлением можно на СТО примерно за 300-400 руб. Без этой проверки не имеет смысла заправлять фреон, так как падение давления означает утечку, следовательно, через 3-4 дня хладагент покинет систему.
Вакуумирование
Если в системе меньше половины нормы фреона, значит, в нее проникли воздух и влага – избежать этого невозможно. Оборудование после заправки будет функционировать, но не на полную мощность. Существует большой риск поломок и коррозии.
Если не убрать влагу из системы, кондиционер может сломаться, потребуется дорогой ремонт. Гораздо дешевле провести процедуру вакуумирования, которая выведет из системы воздух и воду. Для этого применяют вакуумный насос.
Порядок действий:
- Запустите отопитель в автомобиле, чтобы прогреть салон и сконденсировать воду.
- Присоедините к компрессору вакуум-насос. Открутив ниппель, поверните кран, расположенный под ним – крутите против часовой стрелки.
- Запустите насос, пусть работает около четверти часа. Затем заверните краны и выключите насос.
Вакуумирование необходимо провести подряд 3-4 раза. Надо выждать не менее 4-х часов, и только потом переходить к заправке.
Заправка
Закачивание фреона проводится в строгой последовательности. Автовладельцу, впервые заправляющему этот агрегат, рекомендуется ознакомиться с порядком действий.
Пошаговая инструкция:
- Привинтите переходник с вентилем к баллону, в котором находится хладагент.
- Присоедините к переходнику шланг.
- Другой конец шланга присоедините к манометру. К нему присоедините еще один шланг. На это сборка заправочной системы заканчивается.
- Выставьте параметры датчиков манометрической станции. Используя калибровочную поворотную ручку, установите температуру.
- Соедините систему со штуцером, который находится на трубке низкого давления. Главное – не перепутайте трубопроводы. Найдя нужный штуцер, снимите с него защитный колпак и очистите прилегающую зону.
- Шланг, отходящий от манометра, подсоедините к штуцеру.
- По инструкции заправку проводят по магистрали низкого давления при включенном двигателе. Установите 1 500 оборотов.
- Пусть система поработает несколько минут. Затем поверните баллон вверх дном и открутите кран на переходнике. Теперь хладагент начинает поступать в кондиционер. Пока идет закачка, наблюдайте за уровнем давления на приборах. Если оно поднимется выше 285 кПа, поломается компрессор.
- Закачку продолжайте до тех пор, пока в салон не пойдет охлажденный воздух – примерно 5-8 C°. Когда шланг вблизи штуцера низкого давления становится ледяным, заправку можно останавливать.
На заметку! Для устранения запахов, микробов, грибка и пыли, рекомендуется периодически использовать специальные жидкости для чистки кондиционеров.
Во время закачивания фреона можно проверить, насколько правильно идет процесс, посмотрев в окно фильтра-осушителя. Если в нем нет пузырей и просматривается жидкость, значит, заправка проводится верно.
Уход в разное время года
Автомобильный кондиционер, как и любое другое устройство, требует специализированного ухода. Летом, когда кондиционер часто эксплуатируется, достаточно следить за уровнем хладагента и состоянием фреоновых магистралей. А вот в зимой требуется проведение профилактических мероприятий.
В холодное время года, когда автокондиционер не планируется включать, система кондиционирования нуждается в особом уходе.
Советы специалистов:
- Своевременно чистите радиатор от загрязнений, пыли и грибковых образований.
- Постоянно контролируйте уровень масла.
- Следите за состоянием соединительных трубок и резиновых прокладок, так как резкие перепады температурных режимов негативно воздействуют на их стенки.
Чаще всего в системе выходит со строя компрессор, а именно конденсатор, так как он установлен непосредственно рядом с радиатором двигателя. Конденсатор постоянно подвергается воздействию попадающей с дороги грязи и пыли, что приводит к засорению и появлению микротрещин, что в свою очередь способствует утечке хладагента. Поэтому необходимо следить за чистотой подкапотного пространства, чтобы продлить срок службы автокондиционера.
Для этого придерживайтесь простых правил:
- Следите за давлением в охладительной системе.
- Своевременно проверяйте фильтры и при необходимости меняйте их.
- Зимой, хотя бы раз в месяц, включайте автокондиционер, чтобы избежать застойных явлений. При этом включение должно происходить либо в отапливаемом боксе, либо когда температура на улице выше 0°C.
- Один раз в полгода очищайте испаритель.
О масле в компрессор кондиционера и сам кондей — бортжурнал Mercedes-Benz Vito Vitoлёт 2000 года на DRIVE2
Не мала баба клопоту купила порося)))купил комплект климата и тут понеслась осушитель новый купил, компрессор перебрал, муфту проточил так как фрикцион уже запал сделал что он на 0,5 мм торчит, пересветил блок климата, как приборку мне шайтан, поменял вентилятор без него не будет авто регулировки температуры.но стал вопрос о масле в компрессор как правильно заливать и сколько и чего и вот что я нарыл
В наше время приходится уделять внимание каждой мелочи. Например, такой как масло для автокондиционера
Впрочем, если говорить серьёзно, то на самом деле выбор масла — это и не мелочь вовсе. Например, масло для автокондиционеров, работающих на фреоне R-134а, не может быть минеральным. Кондиционер просто не будет работать.
При смешивании синтетического и минерального масла для автокондиционеров образуются хлопья, которые могут закупорить систему.В автокондиционерах автомобилей, выпущенных до 1992 года и работающих на фреоне R-12, используется минеральное масло Suniso 5G.
В систему кондиционирования автомобилей, выпущенных после 1992 года и работающих на фреоне R-134а, добавляется синтетическое масло PAG 46, PAG 100, PAG 150.
В системах кондиционирования гибридных автомобилей, работающих на фреоне R-134а, используется синтетическое холодильное масло POE (Suniso SL 46 и др.).
В автомобильных рефрижераторах, работающих на фреоне R-404а, используется синтетическое холодильное масло POE (Planetelf ACD 32, Suniso SL 32, Bitzer BSE 32 и др.).
Масла для автокондиционеров PAG были разработаны на основе масел, используемых в авиации. Ведь в самолетах и автомобилях используются алюминиевые трубопроводы и резиновые уплотнения фитингов. В то время как классические холодильные системы имеют медные трубопроводы и соединения на основе пайки.
Полиалкилгликольные масла PAG широко используются в мобильных установках, таких как автомобильные кондиционеры с фреоном R-134a. Они совсем не применяются в других холодильных установках, где предпочтительнее использовать полиэфирные масла POE.
Масла PAG имеют три основных типа кинематической вязкости: PAG46 — 46мм2/с при 40 C; PAG100 — 100мм2/с при 40 C и PAG150 — 100мм2/с при 40 C.
Масла PAG очень гигроскопичны и быстро насыщаются влагой на открытом воздухе, поэтому выпускаются в таре объемом 250-300 гр, что примерно соответствует одной полной заправке автомобильного кондиционера. Иногда производитель добавляет в масло UV краситель.Масло для автокондиционеров PAG-46 с вязкостью 46мм2/с при 40 C — самое распространенное.Масло PAG в системе автомобильного кондиционера примерно распределяется следующим образом:Компрессор автокондиционера -100 грИспаритель автокондиционера – 26 грРесивер – фильтр-осушитель автокондиционера — 15 грКонденсатор автокондиционера – 28 грТрубопроводы и шланги автокондиционера – 14 гр
ИТОГО, в данном случае: 183 гр.
Из приведенной таблицы можно заключить что, например, при замене конденсатора A/C из системы будет утеряно оставшееся в нем масло, а это почти 28 граммов, кроме того будет утеряна какая-то часть масла при операции перезаправки системы фреоном 134а.Поэтому при перезаправке автомобильного кондиционера в систему нужно добавить 30-50 гр. компрессорного масла PAG.
Некоторые механики рекомендуют добавлять в систему автокондиционера масло большей вязкости, чем указано производителем автомобиля, мотивируя это тем, что с течением времени и под воздействием высоких температур вязкость масла, находящегося в системе автокондиционера, снижается и её необходимо поднять. Возможно, именно поэтому лидером продаж является масло PAG-100.
ледует добавить, что категорически запрещается смешивать масло POE и PAG в системах кондиционирования гибридных автомобилей, такое смешивание приведет к быстрому выходу из строя компрессора автокондиционера в силу конструкционных особенностей системы.В то время как добавка масла POE в масло PAG практически никак не отражается на характере работы автомобильного кондиционера с обычным двигателем.
а так как у нас на сервисах дубы и льют туда обычную синтетику купил нужного масла, и заливать нужно в заливную пробку на самом компрессоре около 100 грам остальное по системе распределить потому как компрессор из 2х полостей состоит я разбирал видел. вот нашел таблицу заправки для витоМасло кондиционерКомпрессор Sanden SD7-V16 135 cmКомпрессор 7SB16 175 cm
Компрессор 10PA17C 120 cm
количество в зависимости от компрессора у меня 7SB16 175 cm почемуто уже от W140 но он один на все мерсы и спринтер и легковые и вито.
кто что скажет?
Зачем перезаправляют кондиционер
Полная перезаправка климатической системы происходит, если:
- Необходимо произвести очищение системы от бактерий и продуктов распада. В данном случае старый фреон удаляют, очищают все составляющие и заправляют кондиционер обратно сжиженным газом.
- Восстановление оптимальный объем хладагента. Для начала весь газ спускают, создают вакуумную атмосферу, а потом вновь наполняют до необходимой отметки.
Чем заправлять автомобильный кондиционер
Часто применяют хладагенты следующих марок:
- R-22. Он зарекомендовал себя как надежный носитель, имеет высокий КПД охлаждения и стоит дешево.
- R-410A. Использует более давление, улучшая производительность, что позволяет экономить энергию.
- R-134 а. Безопасен для природы и не наносит вреда озоновому слою, но имеет один минус – высокую стоимость.
Любой фреон будет безопасен для здоровья, если заправка будет выполнена правильно. Фото: greenreport.it
