Что такое промежуточный охладитель
Как известно, принудительный наддув воздуха под давлением позволяет сжечь больше топлива и добиться существенного прироста мощности ДВС без увеличения физического объема цилиндров. Данное решение широко используется практически на всех современных дизельных моторах, а также применяется в конструкции форсированных бензиновых агрегатов.
Интеркулер является составным элементом, который входит в общую схему реализации турбонаддува. Дело в том, что воздух сильно сжимается турбокомпрессором, в результате чего происходит его нагрев. Если сразу подать в цилиндры разогретый воздух, тогда его объема будет недостаточно для эффективного и полноценного сгорания порции топлива. Мощность мотора снижается, расход горючего также заметно возрастает.
https://youtube.com/watch?v=0iBi7iFxHBs
Для чего нужен интеркулер
Охладитель представляет собой своеобразный радиатор. Задачей устройства является охлаждение сжатого воздуха перед подачей в цилиндры ДВС. Охлаждение позволяет поместить большее количество воздуха в цилиндр, в результате чего удается сжечь больше горючего. Мощность двигателя при подаче холодного воздуха под давлением оказывается намного выше. Местом установки интеркулера закономерно выступает участок после турбины. Использование охладителя на дизеле позволило добиться прироста мощности, снизить токсичность отработавших газов, получить полное сгорание топливно-воздушной смеси, уменьшить расход топлива. Дизельный мотор с турбонаддувом стал более оборотистым, возросла моментная характеристика «на низах» и КПД двигателя, максимальная скорость дизелей стала выше.
Установка интеркулера на дизельный мотор обусловлена тем, что двигатели данного типа крайне требовательны к температуре рабочей смеси по сравнению с бензиновыми ДВС. Охладитель способен снизить температуру наддувочного воздуха до 55-70 градусов Цельсия.
Охлаждение воздуха в системе может происходить по следующим схемам:
- воздушное охлаждение;
- жидкостное охлаждение;
- комбинированная схема;
- В первом случае воздух нагнетается турбокомпрессором и далее проходит по сотам интеркулера, отдавая избытки тепла в атмосферу. Данная схема напоминает работу радиатора системы охлаждения двигателя.
- Охлаждение по второй схеме предполагает прохождение воздуха через устройство, заполненное жидкостью для охлаждения. Подобное решение сложнее конструктивно и дороже, так как требует установки дополнительного насоса для прокачки жидкости, а также отдельных электронных блоков управления.
- Комбинированное охлаждение используется в конструкции турбонаддува на высокофорсированных гоночных автомобилях. Схема охлаждения надувочного воздуха в таких машинах включает в себя сразу несколько интеркулеров, одни из которых работают по принципу воздушного охлаждения, а другие представляют собой варианты жидкостных радиаторов. Охладители в комбинированных схемах задействуются последовательно.
Охлаждение по принципу воздух-воздух менее эффективно сравнительно со схемами воздух-вода и комбинированными решениями. При этом главным преимуществом воздушного радиатора является простота и доступность данного решения, что и обусловило повсеместную установку интеркулеров подобного типа на серийные дизельные и бензиновые автомобили.
Масло в интеркулере дизельного двигателя
Если вспомнить школьный курс физики, можно сказать, что почти все вещества способны расширяться при значительном нагревании и уплотнении при охлаждении.
Если автомобиль оснащен турбонаддувом, воздух в автомобиле проходит через турбокомпрессор, который перемещается выхлопными газами.
Если двигатель оборудован системой турбонаддува, температура воздуха в топливной смеси повышается до 200 градусов.
Почему турбина гонит масло в интеркулер и каковы последствия
Дополнительные преимущества использования кулера:
- повышенная отзывчивость двигателя на изменение подачи топлива;
- снижение выбросов вредных веществ в окружающую среду;
- снижение расхода топлива.
Все интеркулеры в автомобилях делятся на два типа:
- воздух-воздух В этом случае сжатый воздух проходит через специальные соты (например, радиатор),
- воздух-вода. Поток проходит через бак с холодной водой. Этот вид также требует установки водяного насоса и блока управления.
- В этом случае сжатый воздух проходит через специальные соты (как в радиаторе),
Вне зависимости от типа интеркулера попадание масла на эту деталь постепенно приводит к выходу из строя всей турбо-системы.
Их следует рассматривать как предотвращающие утечку воздуха и газа между турбиной, компрессором и корпусом подшипника.
При нормальной работе турбокомпрессора давление в турбине и компрессоре больше, чем давление в корпусе подшипника.
Турбина гонит масло — точно ли дело в турбине?
Часть турбинного газа и часть сжатого воздуха в компрессоре попадает в корпус подшипника и вместе с моторным маслом проходит по дренажной магистрали в масляный поддон двигателя.
Основные масляные уплотнения турбонагнетателя — это динамические уплотнения, которые работают за счет центробежных сил, предотвращая утечку масла из корпуса подшипника.
Со стороны турбинного колеса на валу имеются две канавки. Паз ближе к рабочему колесу турбины предназначен для установки уплотнительного кольца.
Оснащение двигателя системой турбонаддува приводит к повышению температуры воздуха в топливной смеси до 200 градусов.
В результате смесь расширяется и не сгорает полностью.
Для чего нужен интеркулер на дизеле?
Дополнительные преимущества использования кулера:
- Снижение выбросов вредных веществ в окружающую среду;
- увеличение скорости реакции двигателя на изменение подачи топлива
- снижение расхода топлива.
Схема ниже поможет вам лучше понять, как работает устройство: Существует два типа интеркулеров:
В любом случае паниковать не стоит, сначала нужно понять, что такое интеркулер и почему это турбина. Для начала, как это выглядит? Интеркулер в принципе такой же, только с каналами большего диаметра.
А если в радиаторе автомобиля циркулирует вода или антифриз, воздух проходит через интеркулер, но тоже под давлением. В основном они делятся на два типа, различающиеся расположением.
Чистка интеркулера своими руками
Предположим, вы уже разобрались, почему масло в интеркулере появилось столь внезапно, и устранили причину попадания смазочного материала в промежуточный охладитель. Однако вам предстоит ещё выполнить очистку самого интеркулера. Если не сделать этого, масло будет смешиваться с проходящим через радиатор воздухом и попадать в топливную смесь, ухудшая параметры её горения.
Кроме того, существенно снизится эффективность охлаждения воздуха в интеркулере, что приведёт к лишению автомобиля преимуществ, получаемых от его установки. В самом неприятном случае масло может загореться, что обычно происходит в результате перегрева мотора при длительной работе в предельных режимах.
Необходимо провести комплексную очистку этого приспособления — чтобы сделать это, его придётся демонтировать. Большинство интеркулеров, работающих по принципу «воздух-воздух» снять можно максимально просто — для этого достаточно открутить несколько болтов и разжать хомуты, а вот с жидкостными моделями могут возникнуть сложности.
Чтобы узнать, чем промыть интеркулер от масла, внимательно изучите инструкцию по эксплуатации транспортного средства — обычно производитель предоставляет перечень допустимых средств.
Если указания на них отсутствуют, приобрести их не удаётся или они обходятся слишком дорого, можно обратить внимание на универсальную автомобильную химию. В частности, хорошие результаты даёт применение средства Profoam 2000
В сети можно часто встретить рекомендации относительно применения бензина, керосина, Уайт-спирита и прочих веществ, однако применять их без консультации со специалистом нельзя.
Некоторые интеркулеры содержат материалы, которые легко повреждаются растворителями или горючим — соответственно, использование таких средств приведёт к необратимому повреждению детали силового агрегата. Идеальным вариантом является использование услуг сервисного центра, хотя это потребует от вас немалых расходов.
После того как вы промыли интеркулер согласно инструкции, указанной на ёмкости с очистительным средством, смойте остатки автомобильной химии водой. Будьте внимательны — наливать её следует только под малым давлением, так как соты радиатора могут достаточно легко повреждаться большим напором.
Повторяйте цикл очистки до тех пор, пока из интеркулера не начнёт выходить чистая вода — обычно для этого требуется 5–6 промывок. В конце можете продуть устройство тёплым воздухом под небольшим давлением — но помните, что высокая температура и увеличенный напор могут повредить интеркулер.
Когда всё будет завершено, и вы полностью устраните лишнюю воду, приспособление стоит также очистить от внешних загрязнений и установить на автомобильный двигатель.
Промывание желудка
После того как причины заливания интеркулера маслом будут устранены, приступают к промывке воздушного радиатора. В отличие от радиатора охлаждения, интеркулер для промывки от масла необходимо снять, поскольку он обычно не имеет сливного отверстия. Иногда на форумах спрашивают: сливать ли масло из системы смазки двигателя?
А зачем? Если это воздушник, то он никак не пересекается с масляными магистралями. В жидкостном охладителе сливают охлаждающую жидкость. Вот аккумуляторную батарею с целью безопасности необходимо отключить.
Значительные внешние загрязнения удаляют жесткой щеткой, предварительно замочив поверхность устройства
Механические повреждения следует осторожно выправить с помощью плоской отвертки и плоскогубцев. Для внешней очистки можно использовать универсальный автомобильный очиститель Profoam 2000
Аэрозольное средство распыляют на поверхность и во все внутренние щели охлаждающих пластин. По истечении времени, указанного на упаковке (0,5 — 1 мин), растворенную грязь смывают водой. Неплохо использовать моечное устройство Karcher. При этом не следует устанавливать излишне высокое давление, чтобы не повредить ажурные соты охладителя.

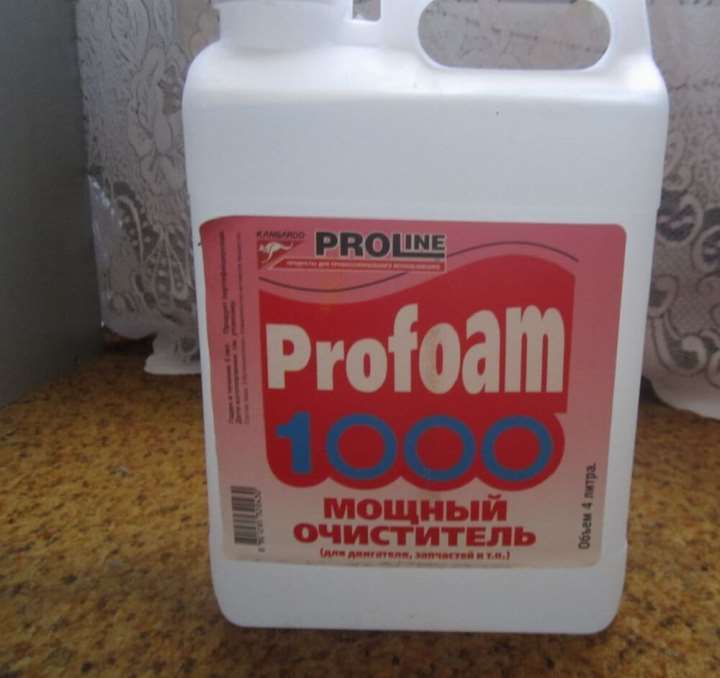

Внутренность прибора промывают любыми растворами, растворяющими масло. Один из них — Profoam 1000, продающийся в пластиковых канистрах. Емкости 4 литра будет достаточно, если останется, можно использовать в другой раз.
Способ промывки: заткнуть одну горловину тряпкой, медленно (чтобы не допускать образование воздушных пробок) залить внутрь некоторый объем растворителя. Подождать до одной минуты (не более, потому что средство довольно агрессивно), после чего заткнуть второе отверстие и прополоскать внутренности. Слить образовавшуюся жижу. Операцию повторить 3 — 4 раза. В заключение тщательно промыть полости водой тем же Кэрхером и высушить устройство.
Опасность: предложенный раствор ядовит, с ним необходимо работать в резиновых перчатках и защитных очках.
Еще одно средство, используемое автолюбителями — смесь керосина, бензина и ацетона в равных долях. Залитую смесь выдерживают около суток, после чего прополаскивают радиатор и выливают содержимое. Затем 2 — 3 раза промывают бензином и в заключение прополаскивают горячей водой.
Чем промыть интеркулер от масла
Допустим, поломка устранена, масло уже не течёт, куда не надо, вроде можно вздохнуть свободно. Но впереди ждёт не менее важная часть ремонта, под названием чистка интеркулера. Ведь если его не отмыть, то масло вместе с воздухом будет смешиваться с топливом, что несколько ухудшит его качество, ещё и может привести к появлению нагара на поршнях и клапанах.
Вдобавок из-за масляной плёнки воздух не сможет так эффективно остужаться, как раньше, что негативно скажется на работе двигателя.

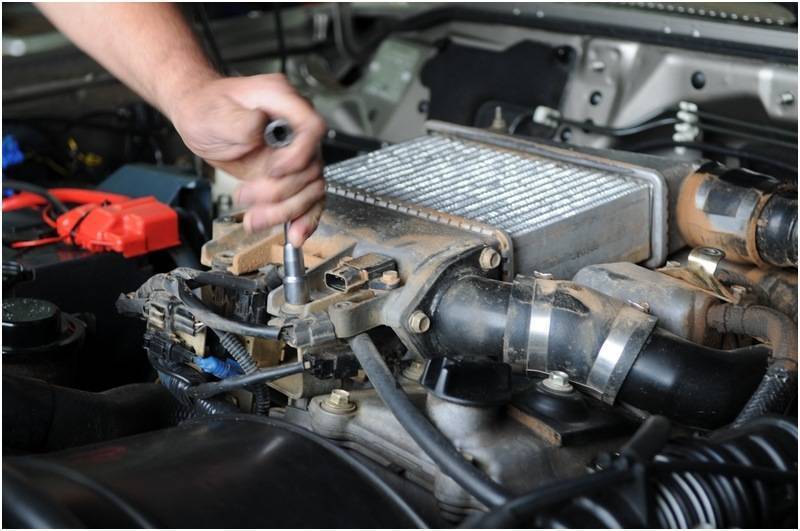

Большая часть интеркулеров с воздушным типом охлаждения снимаются за несколько минут, нужно всего лишь разжать хомуты и выкрутить болты крепления. С интеркулерами на жидкостном охлаждении придётся повозиться, открутив предварительно все патрубки. Главное, пометить и не забыть, где какой. Помимо этого, необходимо знать, чем промыть интеркулер от масла. Для промывки нужно использовать моющее средство, предназначенное инструкцией, но если её под рукой нет или рекомендованное средство не найти, то можно попробовать универсальную химию. Для промывки могут подойти следующие средства:
- бензин,
- керосин,
- уайт-спирит,
- солярка,
- Profoam
Применять эти средства нужно с осторожностью, соблюдая меры все безопасности, и желательно предотвращать их контакт с отрытой кожей.
Можно обратиться в автомастерскую для этого, но там сдерут за эту нетяжёлую работу довольно приличные деньги, правда, непонятно всё-таки, за что именно. Ни в коем случае нельзя применять при очистке металлические щётки, ножи и другие предметы, способные деформировать радиатор.
После того как масло в патрубке интеркулера было тщательно отмыто химией или топливом, нужно обязательно избавиться от моющего средства.
Для этого нужно промыть его водой, но ни в коем случае не под высоким давлением, так как можно с лёгкостью разрушить соты, что негативно скажется на его работе. Промывать нужно довольно большое количество раз, никак не меньше шести, пока из интеркулера не будет выходить чистая вода. Воду для промывки лучше использовать комнатной температуры.
После промывки радиатор следует просушить, сделать это можно с помощью строительного фена, поставив его на среднюю температуру. Также можно использовать тепловую пушку, поставив её на среднюю мощность и направив на интеркулер.
При желании можно отмыть его и снаружи, а если забиты соты, то это лучше сделать в обязательном порядке. Это можно сделать с помощью автомойки либо просто под напором воды.
После мойки и сушки интеркулера желательно проверить и промыть все патрубки, идущие как от турбины к радиатору, так и от радиатора к впускному коллектору
Во время промывки нелишним будет обратить внимание на состояние патрубков, и если они уже загрубели или в них появляются трещины, то их необходимо заменить.. Самое главное — это вовремя обнаружить неисправность, поэтому никогда нелишнее просто заглянуть под капот и визуально осмотреть, всё ли в порядке.
Самое главное — это вовремя обнаружить неисправность, поэтому никогда нелишнее просто заглянуть под капот и визуально осмотреть, всё ли в порядке.
Ведь чем дольше откладывать ремонт, тем больше масла скопится в интеркулере и тем сложнее его будет оттуда вымывать. А в некоторых случаях это можно будет сделать только с помощью дорогой профессиональной автохимии. Кроме того, попадание в камеру сгорания масла негативно влияет на состояние двигателя и, например, копеечная проблема по замене патрубка может вылиться, если это вовремя не сделать, в капитальный ремонт двигателя. Поэтому, обнаружив попадание масла, нужно немедленно приступить к диагностике, установив, почему масло в интеркулере, иначе это может обойтись намного дороже. Если не получается сделать это самому или есть сомнения, то лучше довериться профессиональным автомеханикам из проверенного технического центра.
Насколько полезной оказалась для вас эта статья? Поделитесь с нами своими мыслями.
Турбина гонит масло — почему?
Основной причиной данной неисправности является избыточное давление масла в турбокомпрессоре, которое и приводит к выбросу масла в корпус компрессора турбины, а затем вместе с воздухом в камеру сгорания двигателя.
Избыточное давление масла в турбине может возникать по следующим причинам:
- забита трубка вентиляции картерных газов;
- деформирован патрубок слива масла из турбины;
- забиты отверстия слива масла из турбины.
Наиболее частыми причинами засорения масло подводящего и масло отводящего патрубков турбокомпрессора является несвоевременная замена масла и долив масла другой марки и с другими характеристиками в период эксплуатации автомобиля, использование некачественного масла. Что приводит к потере маслом его смазывающих свойств, образованию отложений твердых частиц, в следствии чего засоряется турбокомпрессор и выходит из строя.
Так же турбина может гнать масло из-за износа уплотнительных колец, которые расположены в корпусе турбокомпрессора. Данный дефект может быть вызван попаданием мелких металлических частиц в масло, прочих элементов, имеющих абразивные свойства.
К чему может привести выброс масла из турбины
Когда турбина гонит масло, то это приведет к значительному повышению потребления масла двигателем. Характерным признаком данной неисправности является наличие сизого дыма в выхлопе. Также повышенный выброс масла может привести к поломке турбокомпрессора.
Основные причины попадания масла в интеркулер
Как показывает автомобильная практика, если имеется масло в интеркулере дизельного двигателя, причины его появления весьма типичные. Они касаются:
- разного рода неисправностей масляного или воздушного фильтра;
- перегрева двигателя;
- течи в турбине (виной чему часто являются поврежденные сальники);
- повреждений в вентиляционной системе, обслуживающей картерные газы, и т.д.
Неисправности системы вентиляции картерных газов
Ещё одной распространенной причиной проникновения масла в интеркулер специалисты называют поломки в системе вентиляции картерных газов. Такая система должна уменьшать выброс в атмосферу опасных веществ из картера. Если нормальная вентиляция газов не обеспечивается (например, по причине поломки клапана), моторное масло ухудшает свои рабочие параметры, разрушает металлическую часть мотора и т. п. Итогом станет фиксация нежелательных экологических и иных проблем, включая просачивание масла в интеркулер.
Забит масляный фильтр
Ещё одна типичная причина нежелательного наличия масла в интеркулере автомобиля – масляный фильтр забит и не выполняет в полном объеме возложенные на него функции. Тогда непременно возникает зона разреженности, за счёт чего всасываемое масло и попадает в интеркулер. Если это случилось, без основательной очистки фильтра не обойтись.
Грязный воздушный фильтр
Реальной причиной порой может оказаться и основательно забитый воздушный фильтр. Его загрязненность не позволяет ему пропускать, как положено, достаточный объем воздуха. При этом, как и в предыдущем случае, возникает разреженная зона, создавая своеобразный «насос», который всасывает масло. Здесь тоже придётся прибегать к тщательному очищению фильтра, дабы не допустить последующего неизбежного разрушения колец уплотнения.
Перегрев мотора
Масло на патрубке интеркулера, может быть также результатом перегрева двигателя. Многие автовладельцы злоупотребляют этим, постоянно заставляя работать мотор на износ без всяких веских причин
Рано или поздно такое пренебрежительное «внимание» к машине со стороны водителя может привести к появлению нежелательных и вредных для автомобиля неисправностей, вплоть до выхода их строя его важных узлов
Турбина дает течь из-за поврежденного сальник
Профессионалы автомобильного дела знают, что нередко причиной является то, что турбина кидает масло в интеркулер. Выяснение причин того, почему гонит масло в интеркулер, показывает, что сему виной неисправный сальник, через который масло и сочится.
Изгиб возвратного маслопровода турбины
Иной раз причиной становится такая «мелочь», как изогнутость сливного маслопровода, установленного между картером двигателя и турбиной. Если он не прямой, как положено, но имеет существенные изгибы, все дело может быть именно в этом – за счёт возникновения повышенного турбинного давления. Оно возрастает настолько, что силой продавливает масло сквозь уплотнительные кольца. Здесь для нормализации ситуации достаточно придать маслопроводу ровную форму.
Неисправности

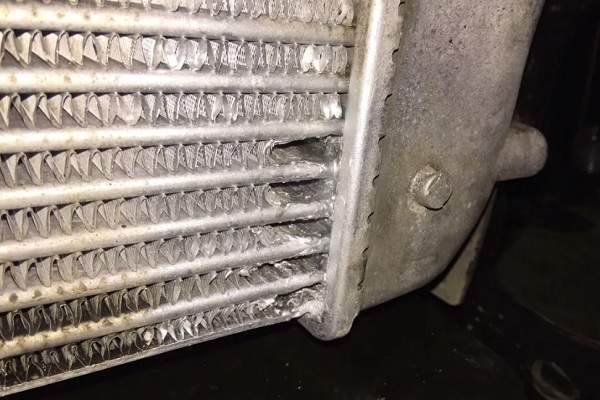

Механические поломки
Основная проблема
– механическая целостность ребер охлаждения. Так как он находится впереди основного радиатора, то он первый встречает весь дорожный мусор. В него может попасть камень, повредив тонкие пластины. Это уменьшает площадь теплообмена, соответственно эффективность интеркулера снижается. Давление воздуха от турбины уменьшится, если нарушится герметичность.
Грязь от дороги
, облепившая соты, также снижает теплообмен. Воздух не будет охлаждаться до нужной температуры, двигатель потеряет мощность. Выше сказанное касается интеркулеров типа «воздух-воздух». Жидкостным вариантам механические повреждения не страшны.
Коррозия метала
. Такое тоже возможно, но реже. Ржавеющие трубки начинают пропускать горячий воздух или охлаждающую жидкость. Во втором случае характерны мокрые пятна под машиной.
Подвержены повреждениям подводящие и отводящие патрубки. Они могут рассохнуться, если резиновые, сгнить, если из металла. Кроме

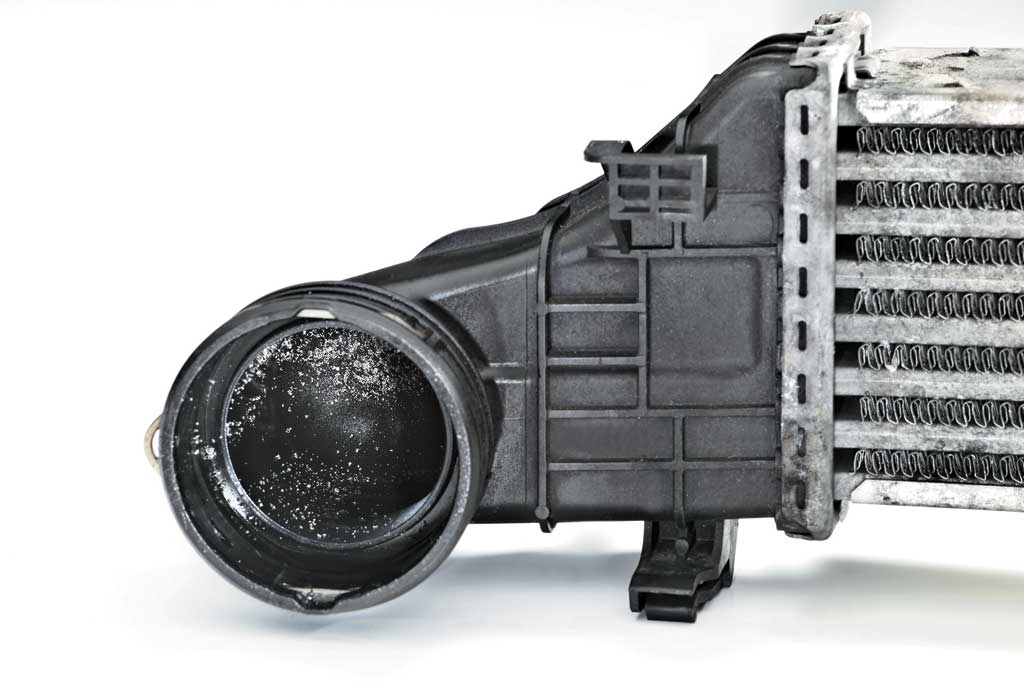

Масло в интеркулере
Если его там много, это «звоночек», что нужно диагностировать турбину. Она сжимает воздух и он направляется в радиатор для охлаждения. Если в нем находим масляные следы, значит турбоустановка «погнала» масло. Это признак скорого ремонта.
Если прозевать этот момент, то кроме дорогостоящего ремонта турбины, придется заниматься чисткой дросселя и всех элементов, которые расположены после ее, так как они «зарастут» масленым нагаром. Кроме этого, масло в интеркулере ухудшает теплообмен между сжатым воздухом и поверхностью радиатора. Как следствие – хуже охлаждение, меньше мощность.
Основные причины попадания масла в интеркулер
Вот основные причины, по которым масло гонит в промежуточный охладитель:
- неисправности системы вентиляции картерных газов;
- забит масляный фильтр;
- грязный воздушный фильтр;
- перегрев мотора;
- турбина гонит масло из-за поврежденного сальника;
- изгиб возвратного маслопровода турбины.
Неисправности системы вентиляции картерных газов
Во время резкого разгона, движения по неровным дорогам, а также при работе под большой нагрузкой, давление, которое создает сгорающая топливовоздушная смесь, гораздо выше, чем обычно. Из-за этого количество газов, которые прорываются через поршневые кольца в картер, увеличивается. Если система вентиляции картера работает исправно, то эти газы проходят через интеркулер, затем поступают в цилиндры, где и сгорают вместе с топливом. Со временем эта система начинает работать все хуже. Маслоуловитель перестает справляться со своей функцией, а пружина PCV клапана теряет упругость.
Если система вентиляции работает неэффективно, то давление в картере возрастает, из-за чего вместе с газами в радиатор интеркулера гонит капельки масла. После охлаждения они скапливаются внизу интеркулера. Если масло гонит по этой причине, то вскоре избыточное давление приведет к продавливанию сальников и появляется течь.
Забитый патрубок вентиляции картерных газов
Кроме того, характеристики смазки начнут ухудшаться, турбина будет испытывать масляное голодание, появятся задиры на валу. Еще одна неприятность, к которой приведет плохая работа этой системы – падение мощности мотора и увеличение расхода топлива. Капельки масла, которые поток воздуха кидает в цилиндры, будут менять режим горения топлива.

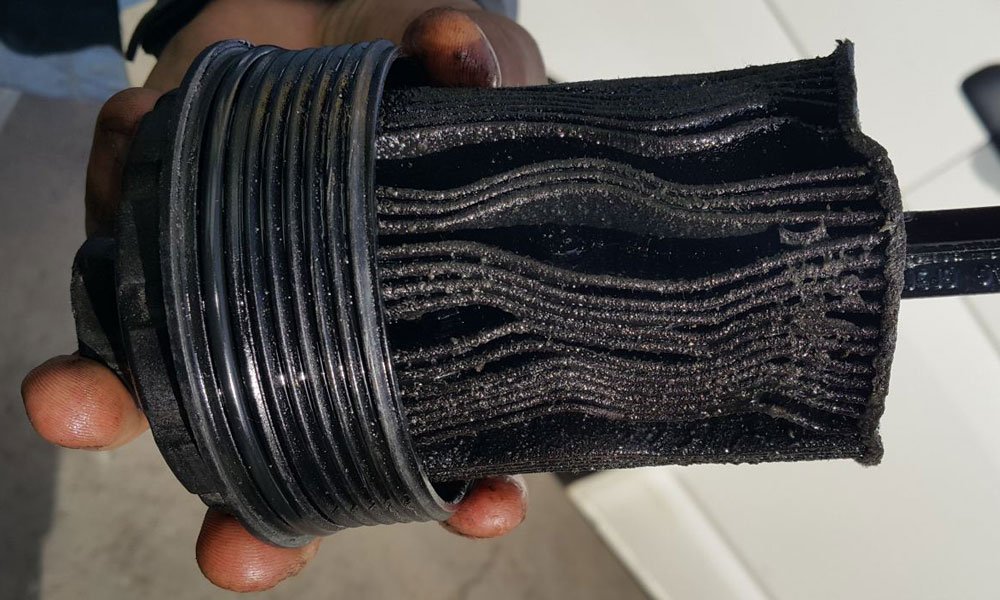

Забит масляный фильтр
Если масляный фильтр забит, циркуляция смазки ухудшается и одновременно возрастает давление. Из-за этого продавливает сальники силового агрегата, возникает течь, и турбина гонит капельки масла внутрь интеркулера. Установка чистого фильтра снижает течь масла, но не может полностью устранить ее. Поэтому придется менять все сальники.

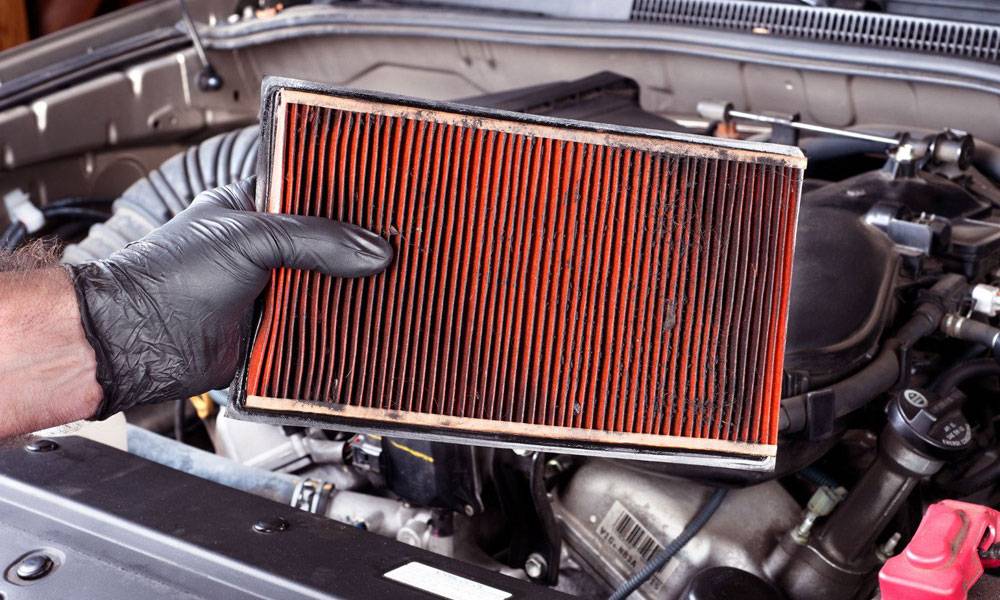

Грязный воздушный фильтр
Когда впускные клапаны открыты, а поршень идет вниз, в патрубке, к которому подключен выход системы вентиляции картерных газов возникает сильное разряжение. Если воздушный фильтр забит, то из-за перепада давления в патрубке и системе газы выходят гораздо сильней и увлекают за собой капельки масла. В этом случае маслоуловитель не справляется, из-за чего смазка попадает в интеркулер. Кроме того, недостаток воздуха сильно влияет на состав топливовоздушной смеси. Смесь получается переобогащенной, а капельки масла, которые попадают в цилиндры, еще сильней меняют соотношение между воздухом и топливом.
Перегрев мотора
В большинстве случаев мотор закипает при долгой работе на пределе мощности. Если это произошло, то к большому объему картерных газов, которые прорываются из цилиндров, добавляется усиленное испарение масла, вызванное сильным нагревом. Когда охлаждающая жидкость закипает, в головке блока цилиндров (ГБЦ) образуется паровая пробка. Температура ГБЦ сильно увеличивается что приводит к усиленному испарению смазки. Кроме того, перегретое масло становится более жидким, из-за чего изношенные сальники дают течь. Из-за этого турбина гонит воздух с капельками масла, что меняет режим работы двигателя, снижает его ресурс, а также ухудшает эксплуатационные характеристики.
Турбина дает течь из-за поврежденного сальника
Турбина работает 100–150 тысяч километров при использовании качественного масла и нормальном давлении в системе смазки. Ухудшение качества смазки или рост давления приводят к протечке сальника, из-за чего турбина кидает капельки масла в радиатор интеркулера. Какое-то время радиатор может играть роль маслоуловителя, не пуская капельки в цилиндры.
Как только уровень масла достигнет нижних ячеек, возникает карбюрация, из-за которой поток воздуха начнет утягивать капельки смазки за собой, меняя состав топливовоздушной смеси.
Изгиб возвратного маслопровода турбины
Для нормальной работы турбины необходимо отводить масло без задержек. Если маслопровод по каким-то причинам сильно согнуло, то отвод масла будет затруднен. Итог такой неисправности: турбина, давшая течь через сальники, не только подает сжатый очищенный воздух, но и кидает в него капельки смазки.
