Лада Калина: натяжитель ремня генератора, проверка и замена

Выбор ремня и его цена

Если конструкция генератора имеет натяжитель, то длина ремня – 883мм. Это в подавляющем большинстве случаев на Калине 8 клапанов. Если генератор как на Гранте, длина – 823мм.

При выборе производителя следует учитывать, что официальным поставщиком этих ремней для АвтоВАЗа является компания GATES, потому предпочтение следует дать ее продукции. Также создают ремни конторы БТР (много нехороших отзывов), Continental, Finwhale, и ANDYCAR. Лучше приобрести Dayco 825 (производитель GATES), эластичные ремни имеют маркировку Poly-V, если ее нет, то ремень жесткий. Стоимость ремней приблизительно от 500 до 1000 рублей.

Замена в течение 4 минут без особенных усилий!

Установка генератора и ремня без натяжителя на Лада Калина

Видео о там как установить генератор без натяжителя, также ремень на автомобиле Лада Калина margin: 0 10px 5px 0;” src=”C:UsersOLEGDesktop1imageszamenaremnyageneratoranakaline_B007CBE2.jpg” />

Снять ремень с ролика и со всех шкивов.
Немного поворачивая ремень, вынуть его наружу.
Завести новый ремень, надеть его на ролик и шкивы.
Произвести сборку в обратной последовательности.
Завести двигатель, дать немного поработать и заглушить.
Отрегулировать натяжение ремня.

Вся процедура замены ремня в среднем займет 2-3 часа, при наличии помощника его можно существенно сократить.

Еще пара советов. Если авто пробежало 60 тыс. км, то производитель рекомендует заменить ролик. Если старый ремень генератора, не совсем изношен, лучше положить его в багажник про запас.

Пару слов об эластичном ремне регулировать его не нужно, заводится он сначала на шкив, а потом на генератор, ставится передача и толкаем машину, предварительно подсунув под ремень монтажку или подобное ей.

Устройство натяжителя ГРМ и диагностика неисправностей

Натяжителем ремня называют механизм, который, не создавая трения, оказывает воздействие на ремень генератора, делая его натянутым. Простейший натяжитель ремня генератора состоит из следующих элементов – роликового подшипника, кронштейна, который вводит его в зацепление с блоком цилиндров, и соединительного болта. Принцип его действия заключается в том, чтобы одеть ремень на ролик и изменить положение кронштейна таким образом, чтобы ремень натянулся.

В процессе эксплуатации автомобиля замечаются следующие неисправности натяжного ролика: шум и вибрация. Все это может быть вызвано его износом. Самым слабым местом натяжного ролика считается его подшипник, который испытывает большие нагрузки, вызванные его постоянным напряжением. Кроме того, повреждениям может подвергнуться и сам кронштейн. В процессе смещения ролика, кронштейн гнется и меняет натяжение ремня. В результате износ последнего может быть неравномерным, что приведет к его раннему выходу их строя.

Чтобы узнать о состоянии натяжного ролика, необходимо снять ремень генератора и попробовать покрутить натяжитель. Если в процессе вращения наблюдаются различные шумы, вибрации и заклинивания, то натяжной ролик генератора нуждается в срочной замене.

Подобная неисправность может встречаться не только у автомобилей, которые обладают внушительным пробегом. Неисправные ролики довольно часто попадают и на прилавки многих магазинов автозапчастей.

ЛАДА КАЛИНАВыбор и замена ремня генератора

Заводская конструкция предусматривает различную длину штатных передач, которая зависит от комплектации машины:

• без кондиционера – 882 мм;
• с кондиционером – 1018 мм.

Первые модели ВАЗ 1118 без кондиционера и натяжного ролика оснащены поликлиновым приводом длиной 823 мм. Таким образом, одним ремнем от шкива коленчатого вала может быть задействован не только альтернатор, но и компрессор кондиционера. Схема с роликом позволяет корректировать натяжение.

Рекомендации по выбору ременного привода

В начальной комплектации на автомобиле Лада Калина установлен привод фирмы Gates. В качестве замены на первых моделях можно было использовать Dayco 825. Здесь нужно учитывать, что эластичные экземпляры маркируются символом «Poly-V», при его отсутствии – изделие имеет жесткую структуру.

Альтернативные приводы для ВАЗ 1118 с кондиционером:

• Roulunds Rubber 6PK1015;
• Dayco 6PK1005;
• Bosch 6PK1015;
• Gates 6PK1019.

Альтернативные приводы для ВАЗ 1118 без кондиционера:

• Bautler 6PK883;
• Dayko 6PK888;
• Finwhale BP6 883;
• Luzar LB 0118 1118-3701720 6РК 884;
• Roulunds Rubber 6PK884;
• БРТ 882 мм (завод г. Балаково).

Регламент периодического осмотра и замены ремня генератора на Калине

Многие новоиспеченные обладатели транспортных средств то ли от продолжительной радости, то ли по незнанию вспоминают о наличии гибкой связи под капотом только после загорания лампы на приборной панели. В технической документации автомобиля указаны эксплуатационные нормативы, по истечении которых элементы передачи крутящего момента должны быть сняты и установлены новые:

• ролик натяжителя через 60 000 км;
• ремень через 30 000 км.

Специалисты настоятельно рекомендуют ежемесячно проводить плановый ТО резинового привода, состоящий из несложных действий по внешнему осмотру. Деталь нуждается в замене при обнаружении следующих дефектов:

• трещины;
• потертости;
• расслоения;
• замасливание;
• порезы.

Высокочастотный свист, появляющийся при включении электрических потребителей, также говорит о необходимости замены ремня генератора на Калине или, как минимум, о регулировке его натяжения.

Технология ремонта системы привода вспомогательных агрегатов

Последовательность действий аналогична как для моделей с кондиционером, так и без него и состоит из следующих пунктов:

1. Демонтировать защиту двигателя.
2. Снять правое колесо и подкрылок.
3. Демонтировать расширительный бачек.
4. Поддомкратить правую часть двигателя и открутить подушку.
5. Закручивая шпильку механизма натяжителя, ослабить натяжение ремня.
6. Снять привод с ролика и далее со всех шкивов.
7. Установить новую деталь и произвести сборку в обратном порядке.
8. Произвести регулировку натяжения.

Регулировка натяжения

После замены ремня генератора на Калине, «черновой» юстировки и последующего запуска двигателя необходимо более точно произвести наладку натяжения привода. Для этого выполняем следующие операции:

• ослабить контргайку штока натяжителя;
• вращать ключом на «8» регулировочную шпильку до достижения результата;
• зажать контргайку.

При постепенном натягивании ремня можно использовать простые кантерные весы, которые нужно присоединить к ключу на «8» и затягивать шпильку против часовой стрелки до показания 2 кг. Нормальной считается настройка, когда при усилии в 10 кгс на участке между шкивами генератора и коленвала величина прогиба будет находиться в пределах 8-10 мм.

Полезные видеоуроки по теме

Видеоролик с пошаговым выполнением операции поможет детально проанализировать все нюансы замены и регулировки натяжения

Ремень грм лада калина: замена своими руками — АвтоЭксперт

По итогам опроса покупателей эта машина занимала четвёртое место в рейтинге популярности автомобилей в России. Двигатели этой модели оснащены ременным приводом клапанного механизма, поэтому владельцам этого транспортного средства, а также всем заинтересованным будет полезно узнать, как производится замена ремня ГРМ на 8-ми клапанной Лада Калина.

Двигатель ВАЗ 21114

Этот силовой агрегат представляет собой инжекторный бензиновый двигатель рабочим объёмом равным 1600 см 3. Это модернизированный вариант мотора ВАЗ 2111.

Блок цилиндров отлит из чугуна, четыре цилиндра расположены в один ряд. В клапанном механизме этого мотора установлены восемь клапанов.

Инжектор позволил существенно улучшить показатели динамичности машины, экономии топлива. По своим параметрам соответствует нормам Евро-2.

В приводе клапанного механизма применён зубчатый ремень, что несколько снизило себестоимость силового агрегата, но требует качественного, своевременного обслуживания привода ГРМ.

Конструкцией головки поршней предусмотрены углубления, которые полностью исключают возможность повреждения клапанного механизма при повреждении зубчатого ремня или неправильной его установке.

Производители гарантируют ресурс мотора 150 тыс. км пробега, на практике он бывает более 250 тыс. км.

Процедура замены

Операция не представляет собой работу особой сложности, не требуется какого-либо специального оборудования, вполне может быть выполнена руками владельца машины. Кроме штатного набора гаечных ключей, понадобится хорошая шлицевая и плоская отвёртка.

Автомобильный домкрат, подставка под автомобильный кузов, противооткатные башмаки, ключ для проворачивания ролика в натяжном устройстве. При замене можно использовать любую ровную горизонтальную площадку на которой устанавливают машину.

Инструкцией по эксплуатации транспортного средства рекомендуется проводить операцию по замене ремня при пробеге 50 тыс. км, но многие владельцы выполняют её раньше этого срока, примерно при 30 тыс. км.

Замена ремня ГРМ Калина 8 клапанов будет проходить в следующем порядке:

Если это не помогает, открывают заглушку на картере коробки передач.

В отверстие вставляют лезвие плоской отвёртки между зубьями маховика и корпусом КПП, отворачивают болт крепления шкива на коленвале.

А также проверяют техническое состояние насоса охлаждающей жидкости, который также приводится во вращение зубчатым ремнём. В основном срезание ремня происходит после заклинивания насоса охлаждающей жидкости. Если помпа будет меняться, нужно слить некоторое количество антифриза из системы охлаждения двигателя.

По окончании установки привода ГРМ нужно обязательно повернуть на несколько оборотов коленвал двигателя, при этом проверяют совпадение всех установочных меток.

Установка меток

От правильности выполнения этой операции зависит эффективность работы мотора. Их на двигателе три, которые имеются на распредвале и корпусе заднего защитного щитка, шкиве коленвала и блоке цилиндров, корпусе КПП и маховике.

На шкиве распределительного вала имеется штифт, который необходимо совместить с изгибом на корпусе задней защитной крышки привода ГРМ. Шкив коленчатого вала также имеет штифт, который совмещают с риской на блоке цилиндров.

Риска на маховике должна совпадать с меткой на корпусе КПП, это самые важные метки, которые показывают, что поршень первого цилиндра находится в точке ВМТ.

Правильное натяжение ремня

Натяжной ролик — это важная деталь системы газораспределительного механизма на Лада Калина. Если его перетянуть, это сильно ускорит износ механизма, при слабом натяжении может произойти сбой зажигания из-за проскакивания ремня.

Величина натяжения регулируется проворачиванием на своей оси натяжного ролика. Для этого на ролике имеются два отверстия в которые вставляют ключ для вращения натяжного устройства.

А также возможно провернуть ролик используя клещи для снятия стопорных колец.

«Умельцы» поступают иначе, они используют свёрла или гвозди с подходящим диаметром, которые вставляют в отверстия.

Правильное натяжение будет в том случае, когда тело ремня между шкивами можно пальцами повернуть на 90 градусов, а после отпускания ремень возвращается в исходное состояние. Если это условие выполняется, затягивают крепёж в натяжном устройстве.

Какой ремень приобрести

От качества используемых деталей в приводе механизма ГРМ (ролик натяжного устройства, ремень) зависит эффективность работы мотора автомобиля. При проведении ремонта или обслуживания машины желательно использовать детали оригинальные, но в некоторых случаях хорошо зарекомендовали неоригинальные запасные части автомобильных комплектующих.

Как диагностировать элемент?

Если указанный ранее признак ослабления ременной передачи проявил себя во «всей красе», то владельцу Лада Калина потребуется без промедлений проверить и при необходимости выполнить натяжку ремня. Осуществить это достаточно легко.

1. Нажимаем на ветвь ремня усилием пальцев и линейкой замеряем величину прогиба.
2. Когда амплитуда прогиба превысила 1 см, ремень генератора нуждается в подтяжке.
3. Если требуется наиболее точный результат замера, то рекомендуем воспользоваться динамометром. С его помощью следует оттягивать ременную ветвь, прилагая усилие в 10 кгс. Теперь замеряем отклонение аналогичным способом. Его величина не должна превысить 15 мм.

Замена Ролика Натяжителя Ремня Генератора Калина

09 Май

Подмена ремня генератора на Калине

От ремня генератора зависит верная работа самого генератора и всей электросистемы автомобиля. Если ремень износился либо очень провис есть опасность, что генератор не будет производить ток и аккумулятор стремительно разрядится. Завести авто будет очень проблематично. Откажет вся электросистема.

Найти, нужно ли менять ремень, достаточно трудно, но некие признаки могут на это указать:

• при заведенном движке свет фар становится слабеньким, мерклым;
• посторонние шумы, свист при заводке автомобиля.;
• после пробега 30 50 тыс. на Калине стоит проверить исправность ремня. Он может иметь трещинкы, «сломы» зубцов, порезы, замасливание либо расслоение резины, что может привести к обрыву ремня. В этом случае его лучше поменять.

Выбор ремня и его цена

Если конструкция генератора имеет натяжитель, то длина ремня – 883мм. Это в подавляющем большинстве случаев на Калине 8 клапанов. Если генератор как на Гранте, длина – 823мм.

При выборе производителя следует учитывать, что официальным поставщиком этих ремней для АвтоВАЗа является компания GATES, потому предпочтение следует дать ее продукции.

Также создают ремни конторы БТР (много нехороших отзывов), Continental, Finwhale, и ANDYCAR. Лучше приобрести Dayco 825 (производитель GATES), эластичные ремни имеют маркировку Poly-V, если ее нет, то ремень жесткий.

Стоимость ремней приблизительно от 500 до 1000 рублей.

Lada kalina(лада калина)замена ролика генератора, снятие ремня генератора калина

Лада калина(lada kalina) снятие ремня генератора, замена ролика генератора, ремонт ролика генератора, посторонни…

Замена натяжного ролика ремня генератора Натяжка ремня генератора

Каталожный номер 21230-1041056-11.

Цены на ремень генератора варьируются в среднем от 300 до 400 рублей в зависимости от производителя, что не бьет по карману.

Замена

Как быстро поменять ремень генератора на Калине:

1. Ослабить натяжение ремня, подкручивая гайку на болте натяжителя.

Снять ремень с ролика и со всех шкивов.
Слегка поворачивая ремень, вытащить его наружу.
Завести новый ремень, надеть его на ролик и шкивы.
Произвести сборку в обратной последовательности.
Завести двигатель, дать немного поработать и заглушить.
Отрегулировать натяжение ремня.

Вся процедура замены ремня в среднем займет 2-3 часа, при наличии помощника его можно существенно сократить.

Еще пара советов. Если авто пробежало 60 тыс. км, то производитель рекомендует заменить ролик. Если старый ремень генератора, не совсем изношен, лучше положить его в багажник про запас.

Пару слов об эластичном ремне регулировать его не нужно, заводится он сначала на шкив, а потом на генератор, ставится передача и толкаем машину, предварительно подсунув под ремень монтажку или подобное ей.

Итог работы

Заменив ремень генератора, можно быть уверенным, что аккумулятор не разрядится, генератор будет работать исправно и автомобиль не встанет «колом» посреди дороги. И не придется вызывать помощь или эвакуатор.

Замена ремня генератора на Лада Калина

Сразу отметим, что проще всего заменить ремень на моторах, не имеющих натяжителя. При этом замена на других типах ДВС (с натяжителем) также не отличается особой сложностью и вполне может быть выполнена самостоятельно.

Начнем с первого варианта. На 8-и клапанном двигателе без натяжителя замена ремня потребует наличия ключа на 13, а также небольшой по длине плоской отвертки

Обратите внимание, на данном типе ДВС ремень натянут сильно

Рекомендуется использовать только подходящий ремень (например, шестиклиновой ремень POLY-V). Другие ремни использовать не желательно, так как они жесткие и могут сократить ресурс подшипников генератора.

Теперь остается снять старый ремень, далее ставится новый. Если ремень с трудом натягивается на шкивы, нужно знать, как натянуть ремень генератора. Обычно удается подтянуть его отверткой. Завершает процесс поднятие генератора, что позволит натянуть ремень полностью. Верхний болт вставляется обратно, гайка затягивается. После затягивается нижний болт.

На 8-и клапанном двигателе с натяжителем процесс замены ремня несколько иной. Еще отметим, что если вышел из строя натяжитель ремня генератора Калина, замена также может быть выполнена рамках снятия строго и установки нового ремня.

Прежде всего, нужно подготовить ключи на 13, на 17 и на 19 (накидные иди обычные). Также нужна головка 8 с трещоткой, рожковый или простой ключ. Параллельно следует подготовить плоскую отвертку, иглу, очиститель, ветошь, кисть для очистки и чистую емкость. Добавим, что также потребуется иметь смазку для ШРУСов.

Итак, чтобы отрегулировать степень натяжения ремня на Калине, используется механический натяжитель

Обратите внимание, ролик генератора Калина, а точнее ролик ремня генератора Калина часто требует замены или профилактики при каждой смене самого ремня. Как правило, достаточно профилактики, в рамках которой закладывается смазка

• Так вот, для замены ремня и обслуживания натяжителя или замены натяжителя ремня нужно сначала ослабить болт ролика с обратной резьбой. Дальше на ролике плоской отверткой снимается пластмассовая заглушка;
• После необходимо на несколько оборотов откручивается гайка-фиксатор, расположенная на стержне натяжителя ремня. Затем нужно уменьшить натяжение ремня, вращая гайку стержня по часовой стрелке. Вращать нужно до момента, пока стержень не начнет вращаться в своем установочном месте.
• Далее выкручиваем болт сбоку, предназначенный для крепления концевика стержня возле натяжного ролика;
• Теперь натяжитель можно снять. Если его нужно заменить, устанавливать необходимо новый натяжитель в сборе или поменять/обслужить только ролик (будет рассмотрено ниже).

Как заменить ремень генератора на Калине с 16-и клапанным двигателем

Основным отличием от рассмотренного выше процесса на 8-и клапанном ДВС является необходимость снимать переднюю подушку двигателя. Для этого подготавливают головку для шестиугольных звездочек 11 или Torx E14, пару домкратов, а также ключ или головку 17, головку с трещоткой на 8.

В рамках замены авто поднимают на домкрате, снимают правое колесо и подкрылок в арке. Параллельно демонтируется пыльник опоры. Под днищем укладывают опору, убирают защиту ДВС.

Далее нужно вторым домкратом немного приподнять двигатель, положив между домкратом и картером двигателя проставку из дерева. После нужно открутить болты TORX E14, которыми прикреплена опора ДВС к кронштейну.

В том случае, если болты с трудом откручиваются, при помощи нижнего домкрата немного меняют положение двигателя, чтобы добиться легкости при откручивании. Еще требуется открутить 3 болта TORX E14, которыми опора крепится к лонжеронам.

Поставив ремень, его следует натянуть, покручивая гайку 8 против часовой стрелки. Степень натяжения проверяют от руки, продавливая ремень. Получив нужный натяг, его фиксируют гайкой на 19.

После выполняется обратная сборка и осуществляется пробный запуск двигателя. Чтобы проверка была произведена правильно, ремень нужно нагружать, включив мощные энергопотребители, а также кондиционер.

Если ремень генератора свистит, его нужно подтянуть. Чтобы это сделать, не глушат мотор, так как достаточно ослабить фиксатор и немного подтянуть стержень натяжителя. Подтяжку производят, пока не пропадет свист. Когда свист исчез, остается только затянуть гайку фиксатора. Напоследок отметим, что если изначально свиста ремня генератора не было, но он появился позже, нужно процесс подтяжки осуществить повторно.

В каких случаях требуется замена ремешка?

В соответствии с официальными данными, производитель не предусматривает ремонт и замену ремешка в автомобиле Лада Калина 8 или 16 клапанов. Однако, это не значит, что ремешок сможет работать вечно — как и любой другой расходный материал, со временем он изнашивается и подлежит замене. Причем обрыв ремня для калиноводов — довольно распространенная проблема, с которой сталкиваются многие.

Чтобы определить необходимость замены ремешка с номером 21100370172000 или любым другим, нужно учитывать признаки износа детали, подробнее о них:

1. Во время движения появляется свист. Как показывает практика, зачастую появление свиста связано с включением многих потребителей энергии, то есть если на бортовую сеть оказывается высокая нагрузка. Например, вы запустили двигатель своей Калины, а когда жмете на газ, из-под капота начинает раздаваться громкий свист. В большинстве случаев это связано с тем, что ремень ослаб — тогда его нужно будет натянуть, используя натяжной ролик, или же поменять, если его состояние того требует.
2. На самом устройстве стали появляться следы трещин и прочих повреждений или деформация. Открыв капот и посмотрев на ремешок, вы можете обнаружить следи повреждений на конструкции ремешка, это свидетельствует о его износе. В данном случае проблему не позволит решить натяжка или регулировка натяжителей, проблема износа решается исключительно путем замены.
3. При работе силового агрегата начал появляться шум. В том случае, если ресурс эксплуатации ремня подходит к концу, об этом можно узнать по нехарактерному шуму из-под капота, которого раньше не было. Например, многие автолюбители также отмечают, что кроме шума появляется и громкий стук, а также удары при работе двигателя авто (автор видео — Ильгиз Магафуров).

В том случае, если на автомобиле имеется специальный датчик генераторного устройства, который позволяет определить правильность его работы, то определить неполадку будет значительно легче. Например, если из моторного отсека появился свист, а на датчике, соответственно, начала гореть лампочка, это говорит о том, что ремень нуждается в диагностике. Такой ремешок следует подтянуть, поскольку свист, как сказано выше, говорит о слабой натяжке, также такая проблема может свидетельствовать о необходимости замены.

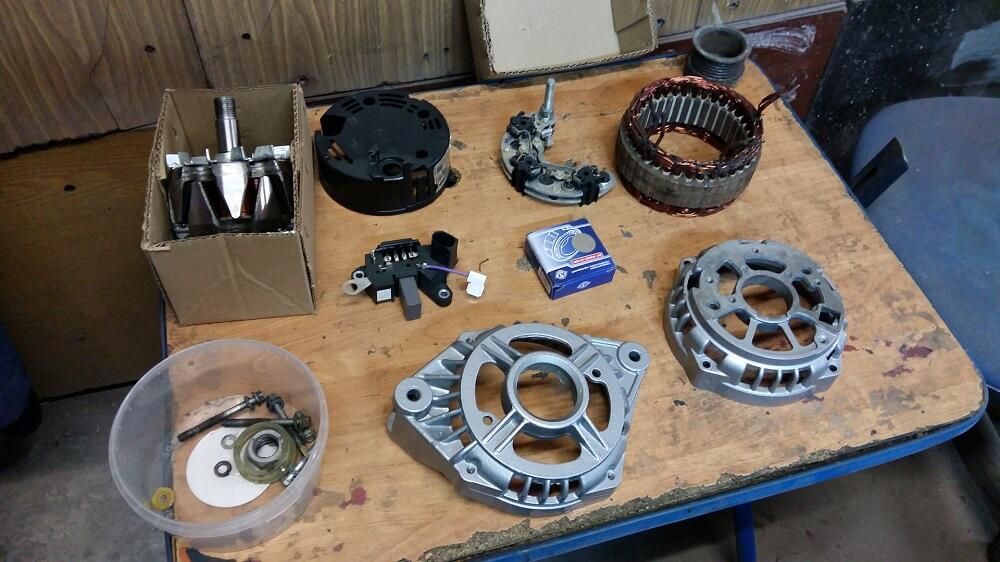

Ремонт генератора

Первым делом выполните следующие манипуляции:

• снимите генератор с машины, как это было показано в инструкции выше;
• с помощью шуруповёрта зацепите наконечники проводов статора;
• слегка вытащите их из пружин установленного диодного моста;
• открутите крепёжные болты, соединяющие диодный мост;
• выкрутите соединительный болт;
• проверьте состояние заднего подшипника, вращая внешнее кольцо;
• если при вращении нет шума и скрежета, а также отсутствует люфт, то подшипник в хорошем состоянии;
• в иной ситуации подшипник следует выпрессовать и заменить;
• теперь снимите кронштейн генератора, который также создаёт много проблем владельцам Лады Калины;
• подцепите статор и вытащите устройство из обшивки;
• в кронштейне также есть подшипник, состояние которого нужно оценить;
• если есть признаки неисправности, подшипник идёт под замену;
• передний подшипник генератора располагается в кожухе (обшивке);
• вообще АвтоВАЗ не советует его демонтировать, но лучше это сделать.

Чтобы снять подшипник, потребуется демонтировать шкив, а также дистанционное кольцо. Затем резиновым молотком выбивается ротор, а фронтальная часть генератора зажимается с помощью тисков. В таком положении будет проще выбить старый подшипник, а затем через оправку подходящего диаметра вбить новую деталь. Не забудьте добавить смазку при этом.

Ещё одна популярная неисправность на генераторах Лада Калина — это изношенные щётки.

Первым делом разберите генератор, снимите щётки и оцените их текущее состояние. Хотя осмотр можно провести даже без снятия генератора с автомобиля.

Пошагово процесс выглядит следующим образом:

• снимите минусовую клемму с АКБ;
• уберите защитную крышку с генератора;
• извлеките питающий штекер с помощью плоской отвёртки;
• следите, чтобы пайка регулятора напряжения не была нарушена;

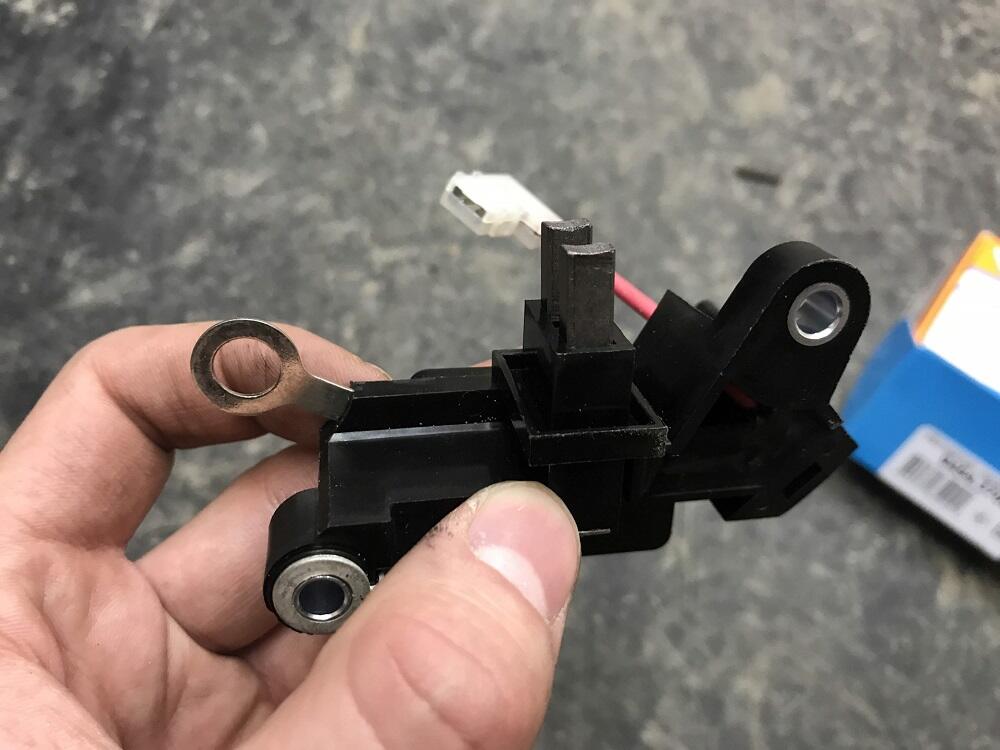

• открутите болты и снимите регулятор напряжения вместе с щётками;
• если высота щёток составляет менее 5 мм, они изношены;
• установите новые щётки в комплекте с регулятором напряжения.

Как вы понимаете, менять щётки отдельно от регулятора нельзя. Замена выполняется в сборе. Но всё равно это выходит значительно дешевле, нежели покупка нового генерирующего устройства.

Остаётся лишь собрать восстановленный генератор и выполнить подключение. Поскольку схеме подключения генератора на автомобилях Лада Калина во многом идентичная, здесь особых сложностей возникать не должно. Действуйте в последовательности, обратной демонтажу.

После всего этого проверьте, насколько стабильно работает автомобиль с восстановленным генерирующим устройством. Если есть нарекания на качество функционирования, бортовая сеть ведёт себя нестабильно, либо появляются признаки короткого замыкания, старый генератор снимите и поставьте новый агрегат. Это будет самым правильным решением.

Кому приходилось менять ремень, ролик или генератор на Lada Kalina? С какими сложностями столкнулись? Стоит ли ремонтировать генератор? Или лучше сразу купить и поставить новый?

Вынужденный тюнинг

К сожалению, с 2011 года конструкторы упразднили на “Калине” натяжитель. Руководствовались они при этом в первую очередь соображениями экономии, но сделали это без всякой доработки генератора. На практике сразу участились случаи его преждевременного выхода из строя. Поэтому владельцы самостоятельно стали устанавливать натяжитель на свои автомобили.

Сделать это не очень сложно. Правда придется приобрести не только сам натяжитель, но и кронштейн генератора. Единственная проблема — эта демонтаж штатного ремня. Снять его очень тяжело, так как он очень туго натянут на заводе. Его можно просто разрезать, так как придется покупать новый. Дело в том, что ремень генератора “Калины” без натяжителя имеет размер 820 мм, а необходим будет 880.

Меню пользователя Valery

Посмотреть профиль

Найти ещё сообщения от Valery

16.02.2008, 14:36

#22

Всем доброго дня!

Появился свист в р-не генератора. Проверка натяжения ремня — в норме. Подозрение на ролик прижимной. Более тщательный осмотр показал — ремень перескочил на 1 канавку вправо на шкиве. Ослабляем, переставляем, натягиваем — свист исчез.

5000 тык.) На 38000 тык. начал свистеть очень сильно, свист не исчезал даже после прогрева. При осмотре выяснилось, что ремень перескочил на одну канавку в сторону двигателя на шкиве калинвала. Переставили наместо, отрегулировали натяжение, через 2000-3000 тык. история повторяется. Ролик тоже стоит с перекосом. Вся собака зарыта в механизме натяжения, точнее в его перекосе. Буду пробывать выравнивать шайбами.

__________________ Если в темном переулке вы неожиданно получили удар ногой в пах, удар кулаком в живот и удар бейсбольной битой по голове, то самое главное — не растеряться

Когда заменяем ремень генератора или при ремонте двигателя обязательно нужно проверить состояние ролика натяжного устройства генератора.

Ролик должен вращаться легко и бесшумно, не должно быть следов смазки из ролика

Для замены ролика нужно ослабить натяжение ремня привода генератора.

Поддеваем отверткой крышку ролика (показано на снятом натяжном устройстве)

Снимаем крышку ролика

Накидным ключом или головкой на 17 отворачиваем болт крепления ролика к нижнему кронштейну натяжного устройства (резьба болта левая, поэтому отворачиваем болт по часовой стрелке)

Для наглядности показываем на снятом натяжном устройстве

Вынимаем натяжной ролик с болтом, опорной втулкой и шайбой

Устанавливаем натяжной ролик в обратной последовательности

Чтобы снять полностью натяжное устройство, ослабляем натяжение ремня.

Головкой на 13 отворачиваем болт крепления верхнего кронштейна натяжного устройства к кронштейну генератора.

Снимаем с болта шайбу (расположена с внутренней стороны кронштейна натяжного устройства), вынимаем болт и втулку.

Головкой на 13» отворачиваем болт крепления нижнего кронштейна натяжного устройства к кронштейну генератора (для наглядности показано на демонтированном двигателе).

Вынимаем натяжное устройство в сборе.

Вынимаем болт крепления нижнего кронштейна натяжного устройства, сняв с него дистанционную и две чашечных шайбы.

При необходимости разбираем натяжное устройство ремня привода генератора.

Собираем и устанавливаем натяжное устройство в обратной последовательности

Как поменять своими руками

Трудоемкость замены ремня генератора на Калине не зависит от числа клапанов или дополнительных агрегатов на двигателе.

Замена на 8 клапанных моторах без натяжителя

Замена ремня на таком двигателе является самой простой, из инструментов понадобится только ключ на 13 мм и короткая отвертка с плоским жалом. Поскольку в такой схеме привода натяжение довольно сильное, то при смене необходимо использовать только шестиклиновой ремень Gates 6PK823SF или Dayco 825 с дополнительной маркировкой POLY-V. Остальные ремешки слишком жесткие, быстро разрушаются и выводят из строя подшипник на валу генератора.

Этапы работы

Для выполнения задачи нужно сделать следующее:

1. Выкрутить болт нижнего крепления генератора на 2–3 оборота.
2. Отвернуть гайку верхнего крепления, отверткой вытолкнуть болт и вынуть его совсем.
3. Опустить генератор вниз. Проушина механизма должна пройти через щель между радиатором и корпусом телевизора.
4. Снять старый ремень и заменить его на новый. Если ремешок не надевается на шкивы легко, то его можно аккуратно натянуть при помощи отвертки.
5. Поднять генератор вверх, обеспечивая натягивание ремня.
6. Вставить болт верхней точки крепления и затянуть гайку.
7. Затянуть болт нижней точки крепления.
8. Проверить работу ремня.

Процесс ремонта на таком моторе хорошо показан на видео, снятом автором Ильгиз Магафуров.

Замена на 8 клапанных моторах с натяжителем

Здесь процедура установки нового ремня генератора сильно отличается, от представленной выше.

Необходимые инструменты

Для самостоятельной замены генераторного ремня понадобятся как минимум следующие инструменты:

• обычный или накидной ключ для гаек 13, 17 и 19 мм;
• головка с трещоткой для гаек 8 мм, при ее отсутствии подойдет рожковый или обычный ключ того же размера;
• отвертка с тонким плоским жалом;
• тонкая игла;
• ветошь;
• уайт-спирит или бензин, примерно 0,5 литра;
• емкость и кисть для промывки;
• смазка для подшипника ШРУС.

Этапы работы

Для регулировки степени натяжения ремня на моторах Калина применяется механический натяжитель в отличие от привода ГРМ, в котором используется гидронатяжитель. При смене элемента рекомендуется провести профилактический ремонт ролика, заложив туда свежую смазку.

Для выполнения работ нужно выполнить следующее:

1. Ослабить болт ролика. Резьба на нем обратная.
2. Поддеть отверткой пластиковую заглушку на ролике и аккуратно снять ее.
3. Открутить на несколько оборотов фиксирующую гайку на стержне натяжителя.
4. Ослабить натяжение ремня путем вращения гайки стержня по часовой стрелке. Гайку необходимо отворачивать до момента, пока стержень не начнет свободно перемещаться в посадочном месте.
5. Открутить боковой болт крепления концевика стержня, находящийся рядом с натяжным роликом.
6. Снять натяжитель и отложить в сторону.
7. Приступить к демонтажу ремешка. Процедуру необходимо начинать со шкива генератора, преодолевая при этом небольшое сопротивление ремня.
8. Демонтировать элемент со шкива коленчатого вала и вынуть его полностью.
9. Открутить болт ролика и снять его.
10. Иглой аккуратно поддеть и демонтировать защитные крышки на подшипнике. Промыть подшипник уайт-спиритом или бензином.
11. Набить свежей смазкой и установить защитные резиновые крышки.
12. Собрать все детали и вмонтировать ролик на место. При сборке необходимо помнить, что втулка стоит в подшипнике со стороны кронштейна.
13. Сменить ремешок, установив его в обратной последовательности — от шкива коленчатого вала к шкиву генератора.
14. Установить натяжитель и вращением гайки против часовой стрелки начать подтягивать ремень. Затягивать гайку нужно до момента увеличения сопротивления. Хорошо натянутый ремешок должен слегка продавливаться при нажатии рукой.
15. Затянуть гайку, стопорящую стержень натяжителя.
16. Проверить работу механизма, при возникновении свиста ремешок дотянуть.

Сложность замены ремня привода генератора на таких Калинах заключается в необходимости снятия передней опоры двигателя.
