Как и на всех легковых автомобилях, в салоне Шевроле Круз (Chevrolet Cruze) устанавливается устройство, называемое прикуривателем, которое очень часто выходит из строя из-за использования гнезда прикуривателя в качестве розетки для подсоединения дополнительных устройств, требующих питания в 12 вольт от бортовой сети автомобиля.Самая часто встречающаяся неисправность, приводящая к отказу в работе гнезда прикуривателя, заключается в перегорании предохранителя F6 (20А), защищающего данную электрическую цепь. Происходит это из-за короткого замыкания в гнезде прикуривателя, которое обычно бывает при неаккуратном вытаскивании из гнезда штекера, через который получало питание, подсоединённое к нему устройство (навигатор, видео регистратор и т.д.)
Чтобы заменить перегоревший предохранитель, придётся вытащить наружу монтажный блок, который находится в салоне внутри передней панели слева от рулевой колонки за вещевым ящичком для мелочёвки. Его нужно открыть и вверх слегка потянуть, после чего выводите из упоров нижнюю часть этого ящичка и вытаскиваете из передней панели монтажный блок. Бывают случаи, когда предохранитель F6 перегорает не из-за короткого замыкания, а по причине попытки включения через гнездо прикуривателя компрессора для накачки шин, у которого стоит достаточно мощный электродвигатель и в момент его запуска в работу сила тока в цепи превышает ту силу тока, на которую рассчитан данный предохранитель (20А).
Некоторые водители пытаются решить эту проблему путём установки вместо штатного предохранителя, предохранителя с большим номиналом. Но это может привести к сгоранию дорожек на плате монтажного блока. Поэтому, у такого компрессора, необходимо переделать подключающий разъём на зажимные клеммы и подсоединять его напрямую к аккумуляторной батарее. При подсоединении к гнезду прикуривателя такого мощного компрессора возможно появление и более серьёзной неисправности, связанной не только с перегоранием предохранителя F6, но и с расплавлением плавкой вставки на плюсовой клемме гнезда прикуривателя, из-за чего данное гнездо, придётся заменять новым прикуривателем.
Водителям Шевроле Круз, у которых автомобиль ещё находится на гарантии, необходимо помнить, что инструкция по эксплуатации автомобиля запрещает использовать гнездо прикуривателя в качестве розетки и в случае неполадок с ним гарантийным случае признаваться не будет, ведь для подсоединения дополнительных устройств есть специально предназначенная для этого гнездо.
Нива Шевроле: не работает прикуриватель, особенности замены, причины неисправности и как снять с Шеви Нивы самому
Прикуриватели для современных автомобилей давно перестали выполнять только одну функцию, присутствовавшую изначально. Функциональность гнезда расширилась, как увеличилось и количество оборудования, работающего через него. Это касается и магнитолы, к примеру
Но что делать, когда перестает работать сам прикуриватель? В этом случае важно определить причину поломки, чтобы приступить к устранению проблемы. Если на Ниве Шевроле не работает прикуриватель, статья обязательно поможет разобраться с проблемами
Как работает и как устроен прикуриватель
Основная часть устройства – металлическая деталь, находящаяся внутри пластмассового корпуса. Общая конструкция вставляется в специальное отверстие — неотъемлемую часть машины. В качестве нагревательных элементов используют материалы, отличающиеся высоким удельным сопротивлением. Как правило, предпочтение отдают нихрому.
Следующим образом всю конструкцию соединяют с другими деталями:
- С гнездом соединяют массу.
- Плюсовой контакт идет к нагревателю. Разобрать после этого конструкцию тоже можно, при необходимости.
Нагрев спирали из нихрома предполагает сохранение предельно высоких температур на протяжении некоторого времени — при этом деталь раскаляется приобретает красный цвет. Система дополнительно снабжается термореле – оно отключает подачу питания, если температурный порог превышается.
Специальный патрон с лампочкой для подсветки монтируют в этой же части автомобиля, если первоначального освещения оказывается недостаточно. В гнезде есть предохранитель на 10 А. Этот элемент легко найти в предохранительном блоке. Конструкция простая и понятная, но иногда и она перестает функционировать. У такой ситуации может быть несколько причин, каждая из которых заслуживает отдельного рассмотрения. Далее будет рассказано, как снять прикуриватель на Шеве Нива.
Признаки неисправностей прикуривателя
Можно попробовать заменить головку, если она не нагревается, но владельцу непременно требуется сохранение основной функции.
Вот наиболее распространенные ситуации, с которыми сталкиваются все владельцы:
- «усики» гнезда расшатались, либо износились;
- в гнездо попадает посторонний предмет, из-за которого нормальное подключение становится невозможным;
- перегорает гнездо;
- выходит из строя предохранитель — проблема встречается у машин разных годов выпуска – 2008, 2012, 2013.
Именно предохранитель относят к деталям с максимальной уязвимостью. Обычно это связано с перегрузкой, возникшей при подключении приборов с повышенной мощностью. Прикуриватели могут работать только с устройствами, у которых этот показатель не такой высокий. В других случаях лучше использовать прямое подключение к аккумулятору.
Этот способ часто кажется неудобным, но он доставляет меньше всего хлопот. Главное – чтобы все провода подключались правильно, а полярность сохранялась. Можно устанавливать дополнительные прикуриватели, питающиеся от своих собственных аккумуляторов. Такие механизмы отличаются увеличенной пропускной способностью, год выпуска почти не имеет значения.
Причины поломок
Есть несколько причин, по которым прикуриватель перестает работать полностью, либо частично. Среди них:
- Сломанный элемент накаливания. Со временем способны перегорать даже нихромовые спирали, расположенные внутри металлических головок. Лучше купить новую деталь, чтобы провести полную замену гнезда.
- Плохой контакт. Многие разъемы начинают плохо прилегать друг к другу по мере эксплуатации. Часто происходит элементарное окисление конструкции. По этой причине прикуриватель перестает нагреваться. Разборка устройства не потребуется, для устранения проблемы достаточно почистить провода.
- Коротит проводка. Описание поломки с подробностями приведено ниже. По ней может гулять короткое замыкание – при таких обстоятельствах появляются слишком высокие температуры, либо нагрев достаточно частый. Надо знать схему расположения проводов, а потом воспользоваться мультитестером. Прикуриватель не будет работать и в том случае, когда появился обрыв – в этом случае включается предохранитель.
- Сгоревший предохранитель.
Максимальная сила тока для таких участков конструкции – в пределах 10-15 Ампер. Допустимые величины превышаются, если подключить одно мощное устройство или сразу несколько. Из-за этого предохранители и сгорают.
Принцип работы автомобильного предохранителя
Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.
Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.
Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.
После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:
- Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
- Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора
Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.
Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.
Полное описание Реле и предохранителей Шевроле Ланос
схема предохранителей шевроле ланос В данном разделе мы опишем основные особенности реле автомобиля, их расположение, а также процесс замены неработающего аппарата. Для того чтобы проводить манипуляции с реле под приборной панелью, откройте монетную коробку, открутив инструментом два гвоздя. После этого убираем в сторону облицовку нижней части от панели, несмотря на давление нескольких фиксаторов. Схема предохранителей шевроле ланос, надавив на фиксатор, вынимаем приводную рукоятку капотного замка и удаляем облицовку с нижней стороны.
Реле, находящееся на кронштейне, лучше извлечь рукой. Приходится глушить отключением массы, но после включения массы, даже без ключа зажигания, лампочки на приборной доске светятся.
Остальное электрооборудование всё кроме магнитолы работает. Сигнализация есть, без дистанционного пуска, стала срабатывать через. Говорят залипло реле зажигания, но такого в описании электро приборов я не нашёл. Если можете помогите советом? Но не на форумах, напишите на почту. С уважением Олег Сарнацкий. Не работают 1, 2, 3 скорости вентилятора отопителя в Дэу Ланос, 4 скорость работает.
Знаю что питаются через разные реле и имеют разные предохранители. Предохранитель F20 в салоне исправен. За выключение ламп задних ПТФ отвечает предохранитель F2.
Он также защищает цепь питания корректора фар и сигнализацию открытых дверей. F5 — защищает цепь питания ЭБУ автомобилем. Провод питания схема предохранителей шевроле ланос напрямую от аккумулятора. Предохранитель F8 на блоке отвечает за схема предохранителей шевроле ланос питания на световую сигнализацию на водительской двери.
Элемент F13 отвечает за исправную работу подушек безопасности. F15 — подача напряжения на катушку или модуль зажигания. F20 — схема предохранителей шевроле ланос питания электрического мотора отопителя для скоростей. За панелью управления корректором фар автомобилей Ланос, Сенс и Шанс расположены четыре реле, отвечающие за работу задних противотуманок, указателей поворотов и аварийной сигнализации, вентилятора печки и стеклоочистителей.
Под номером «1» на фото выше находится реле, которое отвечает за работу электромотора отопителя, включаемого на 4 скорости. Если печка перестала работать на 4 положении, значит надо проверить исправность реле. Под номером «2» находится устройство, отвечающее за работу реле поворотов на автомобиле, и аварийной сигнализации.
Под номером «3» находится реле, отвечающее за работу стеклоочистителя лобового стекла, работающего в прерывистом режиме. Под номером «4» находится реле задних противотуманных фар на Ланосе, Сенсе и Шансе. Отдельно надо отметить, что под капотом находятся еще два или одно реле, что зависит от года выпуска автомобиля.
Располагаются схема предохранителей шевроле ланос слева при открытии капота возле моторного щита. Один элемент отвечает за подачу сигнала о запуске двигателя, а второе предназначено для контроля работы генератора.
Через реле поступает питание на интегральную плату генератора.
Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок. При поисках неисправности просмотрите указанные схема предохранителей шевроле ланос табл.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. Так выглядит перегоревший предохранитель показанная стрелкой перемычка внутри пластмассового держателя перегорела и разомкнулась Для замены перегоревшего предохранителя используйте запасной предохранитель того же номинала и цвета. Запасные предохранители разных номиналов расположены на обратной стороне крышки монтажного блока схема предохранителей шевроле ланос и предохранителей, схема предохранителей шевроле ланос в моторном отсеке.
Для доступа к монтажному блоку, расположенному в моторном отсеке, извлеките пароотводящий шланг системы охлаждения из держателя на крышке монтажного блока и отведите его в сторону…. На крышку нанесена схема расположения и назначение предохранителей, плавких вставок и реле в монтажном блоке.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Причины поломок
Есть ряд факторов, влияющих на работоспособность детали на Шевроле Круз. Наиболее частые варианты поломок.
- Неисправный предохранитель. Каждый участок автомобильной цепи рассчитан под определенную силу тока. Максимальное значение предохранителя составляет 20 ампер. При подключении слишком мощных устройств или из-за появления короткого замыкания, этот параметр может выходить за пределы допустимого. Чтобы уберечь проводку от повреждения, перегорает предохранитель. Необходимо поменять элемент для восстановления работы прибора.
- Короткое замыкание. Постоянное перегорание предохранителя намекает на то, что система замыкает. Для поиска «коротыша» потребуется тестер. Необходимо прозвонить все шнуры, идущие к прикуривателю Шевроле Круз, проверить вольтаж аккумулятора при выключенном и включенном зажигании. Если изменение составляет более чем 0,5 вольта, то система неисправна, потребуется замена предохранителя.
- Обрыв проводов. От большого возраста кабели могут перетереться или отпасть места пайки, что повлияет на работу предохранителя. Первоначально стоит осмотреть шнуры. На них не должно быть заломов или обрывов. Исключается также поврежденная изоляция, иначе сгорит предохранитель. Отпавшие кабели следует припаять паяльником и оловом. Поврежденную проводку – заизолировать, а изломанные кабели заменить целыми подходящего сечения. Для такой силы тока подойдет шнур, диаметром 1,5 – 2 кв. мм.
- Перегрев нихромовой нити. Спираль, находящаяся внутри прикуривателя, от частого нагрева может перегореть, из-за чего размыкается цепь, срабатывает предохранитель. Восстановление прикуривателя не имеет смысла – лучше снять старый прибор Шевроле Круз и заменить его исправным.
- Выход из строя лампочки. Устройство имеет дополнительный светофильтр, чтобы можно было найти разъем для прикуривания в темное время суток. Лампа подсветки также способна перегореть, срабатывает предохранитель. Потребуется разборка автоприкуривателя и замена лампочки исправным элементом.
- Расшатанный разъем. Постоянное подключение электронных приборов разжимает фиксирующие лапки внутри патрона. Это плохо сказывается на контакте и может привести к короткому замыканию и перегоранию предохранителя. Если автоприкуриватель некорректно функционирует, то необходимо подогнуть фиксаторы при помощи тонкой отвертки, предварительно вынув предохранитель или отсоединив минусовую клемму.
- Наличие налета. От влаги и возраста на контактах устройства могут появиться окислы или ржавчина, что приводит к плохой проводимости прибора. Ремонтируется такая неполадка просто – нужно зачистить контактные места при помощи надфиля или наждачной бумаги, добравшись до металлической основы и обеспечив надежный контакт.
предохранителей Замена и реле Шевроле Ланос
Работу при проводим выходе из строя предохранителей и реле.снятии При предохранителей и реле обязательно отсоединяйте провода клемму от «минусового» вывода аккумуляторной батареи.
На монтажного крышке блока в моторном отсеке нанесена расположения схема предохранителей и реле и указано их назначение. доступа Для к предохранителям и реле, расположенным в монтажном моторного блоке отсека…
…вынимаем пароотводящий шланг из крышке на держателя монтажного блока.
Отжав две защелки пружинные, снимаем крышку монтажного блока.
извлекаем Пинцетом предохранитель. Неисправный предохранитель определяем по перемычке перегоревшей. Заменяем перегоревший предохранитель новым.
малого Реле размера вынимаем из блока с помощью Реле. пинцета большого размера вынимаем из блока Для. рукой доступа к предохранителям монтажного блока в автомобиля салоне…
…нажимаем на фиксатор крышки…
…и снимаем левой крышку обивки боковины.
На обратной стороне нанесена крышки схема расположения предохранителей и указано их помощью.
С назначение пинцета из монтажного блока в моторном можно отсеке заменить перегоревший предохранитель новым.реле Новое или предохранитель следует устанавливать вышедшего вместо из строя только после определения и причины устранения неисправности. Разрешается использовать только ные стандарт предохранители, рассчитанные на определенную величину тока номинального (величина номинального тока предохранителя его на указана корпусе).
ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В ОТСЕКЕ МОТОРНОМ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые EF1 (80) Цепи предохранителей EF15 – EF2 и F1 – F7 EF20 (30) Выключатель зажигания (цепи питания приборов комбинации и топливного насоса) EF3 (30) Выключатель стартер (зажигания, вентилятор отопителя, электростеклоподъемники) EF4 (30) основного Электродвигатели и дополнительного вентиляторов EF5 (30) Электродвигатели EF6 стеклоподъемников (50) Не используется EF7 (30) Элемент обогрева стекла заднего EF8 (30) Электродвигатель вентилятора отопителя (4-я диод) D9 (скорость) Электромагнитная муфта компрессора кондиционера Лампы (20) EF10 блок-фар (дальний свет) Лампа (10) EF11 левой блок-фары (ближний мотор), свет-редуктор регулятора направления пучка левой света блок-фары EF12 (10) Лампа блок правой-фары (ближний свет), мотор-регулятора редуктор направления пучка света правой фары-блок EF13 (10) Лампа сигнала торможения/света габаритного в левом заднем фонаре (габаритный подсветка), свет комбинации приборов, мелодичный сигнал, габаритного лампа света в левой блок-фаре, регулятора переключатель направления пучков света фар, лампы выключатель противотуманного света в заднем фонаре, выключатель, часы аварийной сигнализации, подсветка пепельницы, выключатель, аудиосистема кондиционера
РЕЛЕ МОНТАЖНОГО БЛОКА В МОТОРНОМ Обозначение ОТСЕКЕ / Наименование / Включаемые цепи К1 Реле сигнала звукового Звуковой сигнал К2 Реле фар блок Лампы-фар К3 Реле компрессора кондиционера муфта Электромагнитная компрессора кондиционера К4 Реле электродвигателя вентилятора дополнительного Электродвигатель дополнительного вентилятора системы Реле К5 охлаждения противотуманных фар Лампы противотуманных Реле К6 фар габаритного света и освещения салона габаритного Лампы света в блок-фарах, лампы торможения сигналов/габаритного света в задних фонарях (свет габаритный), лампы подсветки комбинации приборов, плафона лампа освещения салона К7 Реле стеклоподъемников стеклоподъемников Электродвигатели К8 Реле электродвигателя основного вентилятора основного Электродвигатель вентилятора системы охлаждения К9 Реле насоса топливного Электродвигатель топливного насоса К10 электрообогревателя Реле заднего стекла Элемент обогрева стекла заднего К11 Управляющее реле вентиляторов охлаждения системы Реле электродвигателей основного и дополнительного системы вентиляторов охлаждения

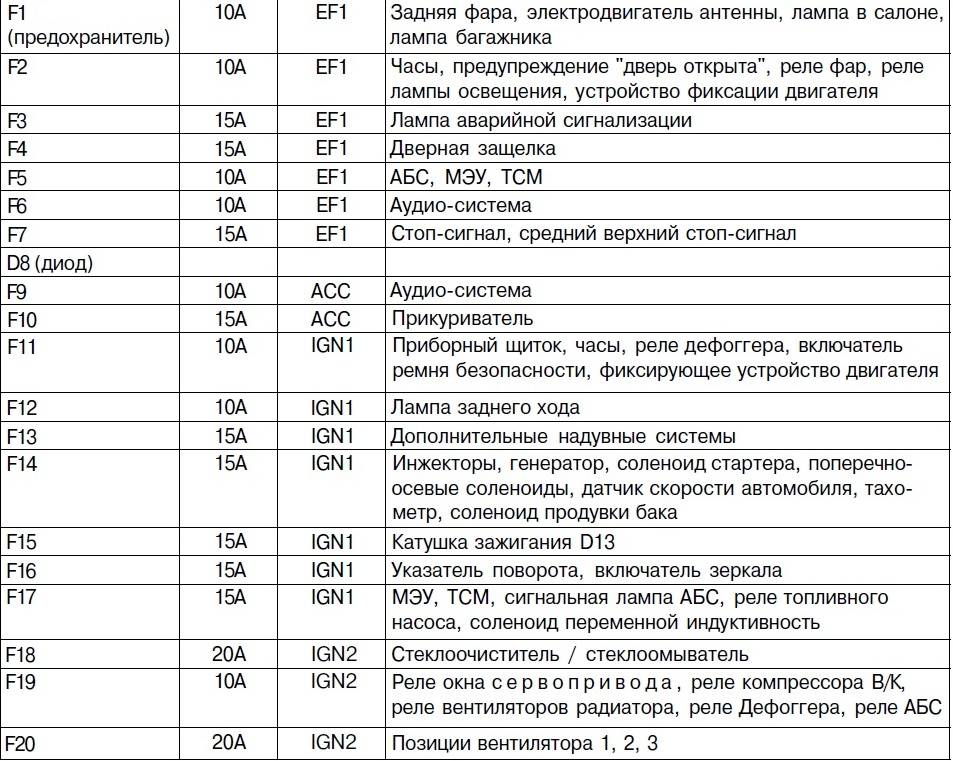

ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В АВТОМОБИЛЯ САЛОНЕ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые F1 (10) Лампа плафона освещения багажника, плафона лампа освещения салона, лампа противотуманного левом в света заднем фонаре, электродвигатель привода Выключатель
Ремонтируем и чиним вместе!
Бензонанос на автомобиле Ланос может выйти из строя вследствие различных причин, таких как продолжительная работа при практически пустом топливном баке, или же попросту из строя выйти может соответствующее реле. Основным признаком неисправности цепи бензонасоса является невозможность запустить двигатель, несмотря на то, что стартер великолепно крутит. Также, понять, что причина кроется в системе подачи топлива можно по отсутствию отчетливого звука работы насоса при включении зажигания (подкачка топлива в систему). Починить бензонасос на ланосе можно и самостоятельно.
В данной ситуации, когда уже известно, что отсутствует именно подача топлива в форсунки, надо первым делом проверить реле топливного насоса в блоке предохранителей и реле под капотом. Благо, даже нет необходимости иметь запасное, так как данное реле взаимозаменяемое с другими реле в боксе (определить по артикульному номеру не сложно). Проверив реле и предохранители и, не прийдя при этом к решению проблемы, следует сразу исключить саму проводку или насос.
То есть, первым делом можно пустить питание на бензонасос напрямую с аккумулятора. Для этого попросту нужно подготовить достаточно длинные провода, которые от аккумулятора и пустить к контактам топливного насоса. Если смотреть на фишку, надеваемую на бензонасос, «в лицо», то массу подавать на верхний ряд посередине, а плюс — на верхний ряд крайний правый контакт. Если и в такой ситуации насос не «загудел», даже без включения зажигания, значит проблема именно в нем. А точнее, как минимум в колбе насоса. Отремонтировать бензонасос можно и транспортировки транспортного средства в сервис.
Теперь, когда мы определили, что проблема на участке от фишки бензонасоса до самого устройства, следует сразу проверить наличие сопротивления на насосе, пока еще не разбирая колбу. Для этого нужно воспользоваться мультиметром и померять сопротивления на соответствующих контаках подачи питания (верхний ряд левая и центральная верхняя, если смотреть на контакты на колбе бензонасоса в лицо). Значения должны быть какими либо, главное не демонстрировать разомкнутость цепи. В последнем случае очевидно, что либо не исправен сам бензонасос, либо контакты на сам насос в колбе не подсоединены.
Самым простыс способом ремонта топливного насоса на ланосе является его замены в сборе. Стоимость колбы будет не намного дороже стоимости самого насоса в отдельности. Если же приобретать насос и устанавливать его в колбу, то для этого понадобится специальный инструмент, который можно изготовить и в гаражных условиях.
Для замены либо ремнота первым делом следует извлечь колбу топливного насоса из бензобака. Воспользуйтесь молотком и отверткой, чтобы сбить стопорное кольцо. Предварительно, естественно, сняв фишку и шланги подачи и сброса топлива. Далее, остается только вытянуть колбу с топливным насосом и заменить на новую. Процесс сборки осуществляется в обратном направлении.
Конструкция и схема функционирования
Прикуриватель, помимо прикуривания, может использоваться для подключения различных электронных устройств и подзарядки сотовых телефонов. Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо. В гнезде нагревание спирали осуществляется посредством электрического тока, вызывая тем самым накал спирали. После нагревания до максимальной температуры свыше 100 градусов данная спираль может применяться для разных потребностей розжига огня.
Прикуриватель также служит автомобильной розеткой постоянного напряжения, с помощью которой возможно осуществление питания электронных устройств: телефон, кофеварка, пылесос и т.п. Таким образом, прикуриватель в наши дни стал незаменимым атрибутом обычной повседневной жизни.
Для того чтобы владеть информацией о том, как работает устройство, необходимо рассмотреть схему его подключения.
Схема питания прикуривателя в автомобиле Шевроле Нива
Схема функционирования устройства включает в себя:
- провод красного цвета: питание нагревательного элемента, в цепь которого непосредственно включен предохранитель;
- провод черного цвета: минус, подключаемый к корпусу автомобиля;
- провод голубого цвета: питание подсветки прикуривателя, в цепи которого также имеется предохранитель.
Таким образом, схема устройства показывает, что при подаче питания на устройство осуществляется замыкание цепи и происходит нагревание спирали. Когда спираль накалится до определенной температуры, произойдет ее отключение.
Немного о предохранителе
Предохранитель служит для защиты устройства от короткого замыкания, в случае если по каким-либо причинам это произойдет. Чаще всего замыкания происходят из-за использования штекеров аппаратуры, не очень хорошо подходящих по диаметру к гнезду прикуривателя. Предохранитель располагается в блоке предохранителей и срабатывает на отключение при достижении тока граничного значения в питающем проводе. На Шевроле Ниве предохранитель прикуривателя находится в салоне под панелью приборов. Ниже приведена схема расположения предохранителей, на которой выделенный маркером элемент относится к защите прикуривателя.
Этот предохранитель рассчитывается на ток срабатывания в 15А, поэтому если в цепи будет наводиться большее значение, то он разорвет питающую цепь путем расплавления плавкой вставки.
Замена изделия
Замена изделия осуществляется в том случае, если неисправность кроется непосредственно в самом гнезде прикуривателя. Первоначально если не работает этот элемент, то необходимо проверить пригодность предохранителя и спирали накала, и только после этого приступать к замене гнезда.
Данный элемент находится непосредственно в салоне автомобиля, а его замена происходит в таком порядке:
- Обесточивается питание внедорожника Шевроле Нива от аккумулятора.
- Вынимается патрон прикуривателя.
- Соединительные колодки и подсветку с проводкой необходимо пропустить через отверстие в облицовке.
- Далее, необходимо сжать экран гнезда до момента, пока лапки не выйдут из прорезей световода, а затем, и снять экран.
- Используя отвертку, необходимо нажать на защелку гнезда и вывести ее из зацепления, как показано на фото.
- Извлекается гнездо из облицовки совместно с питающей проводкой, сжав с обеих сторон пластиковые фиксаторы.
Нагревание спирали должно происходить в течение 20 секунд, после чего происходит возврат патрона в первоначальное положение. Если же срабатывание на отключение происходит раньше или, наоборот, дольше, тогда необходимо произвести регулировку. Регулировка включает в себя выставление контактов в определенное положение, как показано на фото.
Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию. При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке.
Дополнительный прикуриватель в салон Шеви Нивы
Дополнительный прикуриватель для Шнивы необходим для возможности подключения современных устройств (GPS, телефон), которые работают только в подключенном виде. Он является актуальным вопросом, о котором поведает далее статья.
