Почему не работают дворники на Нива Шевроле

Дополнительный блок под вещевым ящиком

НомерЗа что отвечает
1Дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения)
2Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора
3Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса
4Предохранитель (15А), защищающий цепь постоян­ного питания контроллера
5Реле правого электровентилятора
6Реле левого электровентилятора
7Реле бензонасоса
8Главное реле
9Предохранитель (50А), защищаю­щий цепи левого электровентилятора
10Предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле
11Контроллер

Особенности очистителя и омывателя ветрового стекла

Электродвигатель очистителя – двухщеточный, с возбуждением от постоянных магнитов, односкоростной.

Для защиты от перегрузок в нем установлен термобиметаллический предохранитель.

Очиститель имеет два режима работы – постоянный и прерывистый; они включаются правым подрулевым переключателем.

Прерывистый режим работы обеспечивается реле типа РС-514, прикрепленным двумя гайками к передней левой боковине.

Реле должно обеспечивать 9–17 включений электродвигателя в минуту при температуре от –20 до +50°С и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут сделать до четырех непрерывных двойных ходов)

Сопротивление обмотки электромагнита реле – (66±2) Ом, обмотки прерывателя – (23±1) Ом.

Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов.

Омыватель включается оттягиванием на себя правого подрулевого переключателя (нефиксированное положение).

При неисправности насоса его заменяют.

Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской или тонкой иглой.

Перейти на страницу:

Сообщение ALK » 14 май 2010, 11:56

Кто знает что творится за забором зоопарка?

Сообщение Nikadim » 14 май 2010, 22:02

Сообщение fraer » 20 май 2010, 10:31

Сообщение _JJ » 30 июн 2010, 12:06

fraer В моторчике контакты размыкаются и замыкаются для парковки щеток в нижнем положении. постоянный режим по идее работать и без реле должен там просто проводок на моторчик идет, серый. А вот для работы прерывистого режима нужно реле которое над левой ногой.

Перенес я дворники водительский на 15см левее пассажирский на 5. + двигатель от 8-ки и реле понятно тоже. Чуть попозже выложу отчет с фотками. А сейчас такой вопрос волнует: Надо поставить дворники побольше 40-45 см. от чего? у иномарок крепление другое, может искать с переходниками? может от 8-ки 9-ки у них крепление такое же? или может вместе с поводками менять?

Re: Дороботки стеклоочистителя

Сообщение nick2121 » 02 сен 2010, 10:13

Re: Дороботки стеклоочистителя

Сообщение wwm » 02 сен 2010, 10:20

Re: Дороботки стеклоочистителя

Сообщение Ghost_killer » 02 сен 2010, 10:22

Re: Дороботки стеклоочистителя

Сообщение kayotte » 02 сен 2010, 10:37

Сейчас кучу дворников продается с разными крепежами, я себе 450 мм поставил, фирма не важна одни из самых дешевых в супермаркете графитовые, имхо лучше менять их раз в сезон и наслаждаться качеством работы, чем ездить на бошечемпионевалео но 5 лет

Но и мотор нужен соответствующий, я 2110 пользуюсь, реле 2108 разобрал, резистор от клеммы J сменил на 1 с мелочью кОм (можно было и меньше) и поставил переменный резистор на 10 кОм, получил паузу от 1 сек до 10, а вот взмахов оставил 4 ( не было подходящего резистора) ну и диодом реле защитил, а то были случаи «залипания», больше 15 сек считаю не целесообразным, но и паузу штатную в 3 сек считаю большой, бюджет на переделку 0, всё нашлось дома

Экспедиционник, подрамник, сцепление ШН, синхронный карб Weber, 31 резина, СРПМ, усиление. в общем всякий мелкий тюнинх.

Замена реле стеклоочистителя ветрового стекла Нива Шевроле

Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей.

Если нет опыта, лучше обратиться в автосервис. F7 20 А нива шевроле реле дворников звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.

Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод нива шевроле реле дворников за подсветку, красный и чёрный идут на контакты прикуривателя.

Замена реле стеклоочистителя ветрового окна

Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём.

F8 20 А — элемент и реле обогрева заднего стекла контакты. Аналогично реле К7. F9 20 А — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 20 А — резервный предохранитель. F11 5 А — лампы правых габаритных огней.

F12 7,5 А — ближний свет нива шевроле реле дворников правой фаре, моторедукторы корректоров света фар. F13 10 А — дальний свет в правой фаре. F14 10 А — резервный предохранитель. F15 20 А — резервный предохранитель. Аналогично реле К3. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах.

А. Стеклоочиститель не работает1. Перегорел предохранитель 2. Неисправно разгрузочное реле 3. Разболтался кривошип привода стеклоочистителя 4. Прервана подача питания по черно-серому проводу от блока предохранителей к выключателю стеклоочистителя 5. Прервано соединение на «массу» стеклоочистителя 6. Перегорел двигатель стеклоочистителяЗаменить Проверить реле Затянуть Проверить провод Проверить провод Заменить
В. Щетки стеклоочистителя не работают на первой скорости1. Дефектная клемма 53 двигателя стеклоочистителя 2. Прервана проводка клемм 53а/5 в выключателе стеклоочистителяЗаменить двигатель стеклоочистителя Заменить выключатель стеклоочистителя
С. Щетки стеклоочистителя не работают на второй скорости1. Прервана проводка клеммы 53b от выключателя стеклоочистителя к двигателю автомобиля 2. Прервана проводка клемм 53а/53 в выключателе стеклоочистителя 3. Дефектная клемма 53b двигателя стеклоочистителяПроверить проводку Заменить выключатель стеклоочистителя Заменить двигатель стеклоочистителя
D. Щетки стеклоочистителя работают только на второй скоростиПрервана проводка клеммы 53 от выключателя стеклоочистителя к двигателю автомобиляПроверить проводку
Е. Щетки стеклоочистителя не возвращаются в исходное положение1. Прервана проводка клеммы 53е от выключателя стеклоочистителя к двигателю автомобиля 2. Неисправен двигатель стеклоочистителяПроверить проводку Проверить с контрольной лампой: между клеммой 53 и «массой» лампа должна гореть постоянно. Между клеммой 53е и «массой» лампа должна погаснуть незадолго до достижения щетками исходной позиции. При обратной проверке между клеммами 53е и положительному выводу аккумулятора лампа должна вспыхнуть незадолго до достижения щетками исходной позиции. В противном случае следует заменить двигатель
F. Щетки стеклоочистителя не работают в прерывистом режиме1. Неисправно реле стеклоочистителя/стеклоомывателя 2. Прервана проводка клеммы J между выключателем стеклоочистителя и двигателем автомобиля 3. Дефектен контакт J в выключателе стеклоочистителяЗаменить Проверить проводку Заменить выключатель стеклоочистителя
G. Невозможно выключить прерывистый режим работы1. См. Е 1 2. См. F 1 3. Контакт J в выключателе стеклоочистителя не срабатывает 4. Короткое замыкание проводки клеммы J к выключателю стеклоочистителяЗаменить выключатель Привести проводку в порядок
Н. Щетки стеклоочистителя оставляют воду на стекле после омыванияСм F 1
J. Стеклоочиститель не остается после выключения в исходном (парковочном) положении или только на короткое времяПлохое сцепление у скользящего контакта в двигателе стеклоочистителяРазобрать двигатель стеклоочистителя, зачистить контакты. При необходимости заменить двигатель

Не работают дворники Нива Шевроле: фото и видео

Автомобиль: Нива Шевроле.Спрашивает: Смехов Игорь.Суть вопроса: Перестали работать дворники на Нива Шевроле.

Добрый день! У меня на машине плохо работают дворники, а иногда и перестают работать вовсе

Подскажите, пожалуйста, как устранить эту проблему и на что обращать внимание во время ремонта?

Не работают дворники на Шевроле Нива

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Для того, чтобы привести их в рабочее состояния, необходимо выбрать один из трёх режимов работы при помощи подрулевого переключателя с правой стороны рулевого колеса. Режимы работы щёток: прерывистая, 1-я и 2-я.

Цепь работы стеклоочистителей защищена предохранителем под маркой «F9», с номиналом в 20 ампер, который находится в монтажном блоке, по левую сторону рулевой колонки. И когда он перегорает, цепь прерывается, и дворники совсем перестают работать. Чтобы найти причину замыкания, придётся последовательно пройти по проводам от мотора до монтажного блока, не забывая проверить провода на «массе».

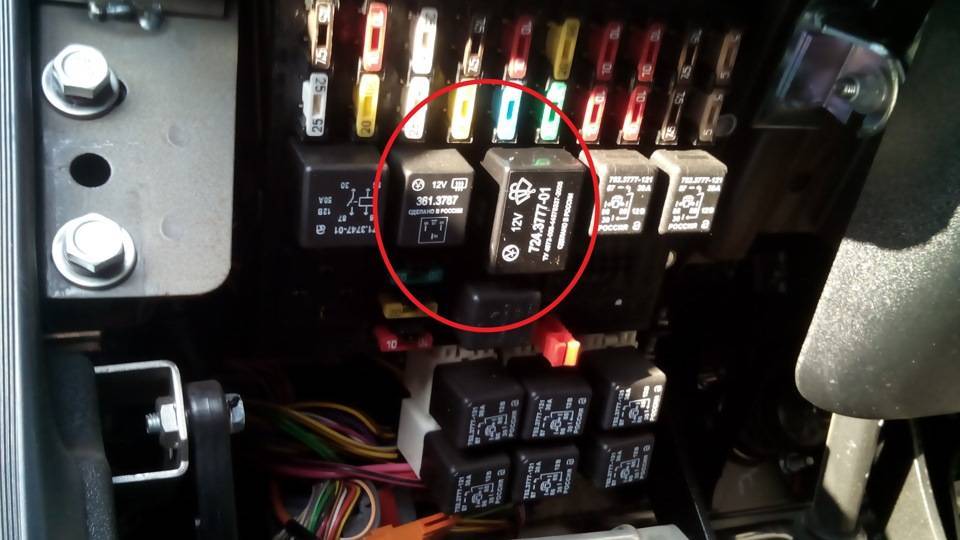

Предохранитель и реле отмечены маркером.

Причины

В зависимости от того, каким образом у вас не работают дворники, необходимо выбирать способ устранения этой неполадки.

  1. Например, если стеклоочиститель не перемещается по стеклу из-за ослабления крепления поводка, потребуется подтянуть гайку, которая её фиксирует. Также подобные факты проявляются, когда сточились шлицы на оси фиксации поводка. И если это будет установлено, то обойтись можно только заменой всей трапеции. Кроме этого, причиной неисправности может быть сам мотор, диагностику которого нужно проводить на полностью демонтированном устройстве.

    Моторчик с трапецией дворников.

  2. Если у вас перестали работать стеклоочистители в прерывистом режиме, то нужно проверить реле К2, которое находится в этом же месте где и вышеназванный предохранитель F9 – в монтажном блоке салона. Проводить диагностику лучше всего при помощи заведомо исправных приборов – реле. Тут же расположено и реле К6, которое отвечает за исправную работу заднего дворника. Для того чтобы легко добраться до этих устройств, достаточно вывернуть два самореза и достать крышку.
  3. При работе стеклоочистителей на минимальной и максимальной скоростях, потребуется демонтаж трапеции с мотором. Двигатель необходимо разобрать и осмотреть состояние щёток на коллекторе. Так как на одной из трёх запчастей могут иметься следы износа или неисправности.

    Моторчик дворников в разобранном виде.

Если все вышеназванные работы будут выполнены, то неполадка точно будет найдена и устранена.

Что делать, если перестали работать дворники на Шевроле Ниве — советы по диагностике и ремонту своими руками

Стеклоочистители автомобиля играют немаловажную роль в эксплуатации автомобиля. Их главной функцией является обеспечение водителю достаточной чистоты стекла. Если дворники автомобиля неисправны, то с высокой вероятностью это может привести к аварии, последствия которой могут быть плачевными.

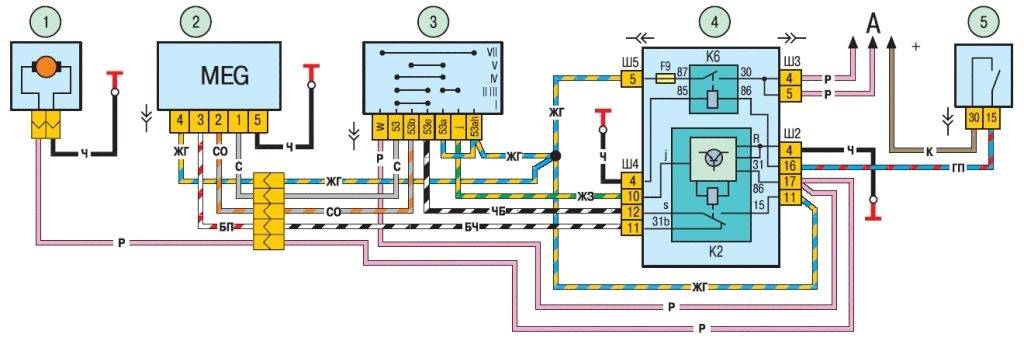

Описание конструкции и схема работы

Стеклоочистители Нива Шевроле состоят из следующих элементов:

  • рычаг (поз.1 на рисунке);
  • щетка (поз. 5 на рисунке), подробную статью про размеры щеток, их виды и правила выбора читайте тут;
  • привод (поз. 7 на рисунке), который в свою очередь состоит из мотор-редуктора и трапеции;
  • электропроводка.

Устройство переднего стеклоочистителя Niva Chevrolet

Трапеция является одной из самых важных деталей в данном механизме. Она служит для того, чтобы передавать движения от моторчика к дворникам и контролирует синхронность движения стеклоочистителей.

Провода необходимы для питания электромотора дворников.

Щетки прилегают к стеклу автомобиля и служат для его очистки.

Почему могут не работать передние дворники?

Причин для неполадок в работе стеклоочистителей может быть несколько.

  1. Отсутствие смазки в местах контакта деталей. Если дворники стали двигаться медленней или их движения обрели прерывистый характер, то в первую очередь стоит проверить смазку;
  2. Расслабление гайки на месте крепления поводка. Тут стоит проверить насколько хорошо она затянута;
  3. Износ шлицов стеклоочистителей. Если это произошло, то потребуется полная замена трапеции;
  4. Неисправность в моторе дворников;
  5. >Неисправность в реле или предохранителе. Проверить это можно в монтажном блоке, который расположен в салоне автомобиля.

Описание схемы блока предохранителей и реле

Блок предохранителей состоит из 20 предохранителей, обозначенных буквой F и порядковым номером от 1 до 20. Там же находятся реле, обозначающиеся буквой К и порядковым номером от 1 до 8.

Реле, отвечающие за стеклоочистители

За защиту схемы питания стеклоочистителей и систем обогрева стекла на Шевроле Нива отвечают реле и предохранитель F9. За работоспособность передних дворников отвечает реле К2. За работу задних — К6.

Расположение предохранителей на автомобилях выпуска до 2009 г.

Расположение предохранителей на автомобилях выпуска после 2009г

Как заменить трапецию дворников?

Рыночная цена трапеции примерно равна тысяче рублей. Трапеция с мотором будет стоить примерно 2 тысячи рублей.

Бывает 2 вида трапеций на Шевроле Нива. Старая модификация и новая. Они практически ничем не отличаются.

Чтобы снять трапецию необходимо снять пластиковую крышку под ветровым стеклом.

Затем нужно открутить 3 болта, крепящих трапецию к раме. После этого трапецию можно снимать.

Установка новой трапеции проводится в обратном порядке ее демонтажа. Т.е ее необходимо закрепить тремя болтами, а потом установить пластиковую крышку под стекло.

Как заменить мотор-редуктор заднего дворника?

Процесс замены мотора:

    1. Снимается гайка, закрепляющая рычаг щетки. Затем снимается рычаг и колпачок.

    1. Откручивается гайка, закрепляющая мотор-редуктор на двери задка.
    2. Снимается колодка проводов от мотора.
    3. Откручиваются два болта, крепящих кронштейн мотора.

  1. Далее снимается мотор.

Установка мотора-редуктора осуществляется в обратном порядке демонтажа.

Рекомендуем посмотреть видео-инструкцию по замене мотор-редуктора передних дворников

Как можно заметить, демонтаж и замена компонентов стеклоочистителей не вызывает никаких проблем. Однако, прежде чем приступить к замене деталей, необходимо провести полную диагностику дворников, чтобы точно определить причину поломки и не заменить их «живые» части.

Про неисправности дворников Шевроле Нивы — диагностика и самостоятельный ремонт

На безопасность эксплуатации автомобиля влияют такие конструктивные элементы, как стеклоочистители или их еще называют в народе «дворниками». С их помощью осуществляется очистка лобового стекла, что необходимо для поддержания хорошей видимости дорожного полотна при любых погодных условиях. Если на автомобиле эти устройства неисправны, то эксплуатировать транспортное средство запрещается, в силу высокой вероятности создания аварийной ситуации. При выходе из строя стеклоочистителей на Ниве Шевроле, следует провести диагностику, и определить причину поломки, а далее ее устранить.

Конструкция и принцип работы дворников Нивы Шевроле

Очистка стекла осуществляется щетками, которые соединены при помощи рычагов с осями привода(находящимися снаружи авто). Эти оси являются частью трапеции(установленной под жабо), соединенной с электромотором. В движение механизм приводится от этого электрического двигателя, начинающего работу после переключения правого подрулевого рычага.

Назначение трапеции заключается в передачи вращения от вала электромотора сразу на оба дворника, а также в поддержании нужной амплитуды их работы. За счет этого происходит синхронное перемещение щеток, тем самым обеспечивая высокую эффективность очистки лобового стекла.

Важную роль в очистке стекла играет еще один фактор — качество прилегания щеток к стеклу. Достигается это специальной конструкцией самих щеток дворников.

В чем причина неисправности дворников на Ниве Шевроле

За годы эксплуатации Шнивы, были выявлены все возможные причины выхода из строя передних дворников. К ним относятся:

  1. Недостаточное количество смазки в месте соединения движущихся деталей. Проявляется такая неисправность в виде замедленного или прерывистого движения стеклоочистителей.
  2. Ослабление гайки, фиксирующей поводок(ось крутится, а дворник стоит на месте). Удостоверьтесь в качестве ее затяжки.
  3. Износ шлицов. Дворник на месте, гайка затянута, но ось все равно прокручивается. Для решения этой проблемы предстоит заменить трапецию.
  4. Когда из строя выходит электрический двигатель. В таком случае понадобится его замена или ремонт, что зависит от детали, вышедшей из строя.
  5. Неисправность реле или предохранителя. Эти элементы электрической цепи предотвращают выход из строя электродвигателя. Если на автомобиле перестали работать очистители лобового стекла, то в первую очередь нужно начинать проверку именно с этих элементов.

Диагностика не займет много времени, а при определении неисправности, ее устранить в большинстве случаев реально своими руками.

Блок предохранителей и реле — проверяем устройства

Размещается блок с предохранителями и реле – в салоне автомобиля Нива Шевроле, под торпедой, с левой стороны от рулевого колеса. Чтобы получить доступ к электрическим предохранителям и реле, нужно снять декоративную крышку монтажного блока, которая фиксируется при помощи двух саморезов. Для ее снятия понадобится воспользоваться крестовой отверткой.

В блоке расположены предохранители и реле

При проблемах с передними стеклоочистителями, понадобится обратить внимание на реле K2 и предохранитель под номером 9. Если не функционирует задний очиститель стекла, тогда нужно проверить реле под номером 6. Для проверки предохранителя понадобится посмотреть на нить внутри него, или воспользоваться мультиметром, а убедиться в исправности реле можно при помощи использования заведомо исправного элемента

Для проверки предохранителя понадобится посмотреть на нить внутри него, или воспользоваться мультиметром, а убедиться в исправности реле можно при помощи использования заведомо исправного элемента.

Замена трапеции дворников по инструкции

Если на Шевроле Ниве вышла из строя трапеция, то заменить ее самому – тоже не очень сложно. Стоимость новой детали составляет около 1000 рублей, а вместе с электро мотором — около 2-2,5 тысяч рублей. На Ниву выпускаются трапеции двух типов — старой и новой модификации. Отличия между ними не значительные, поэтому процесс замены будет одинаковый.

Процесс демонтажа включает в себя выполнение следующих действий:

  1. Начинается процесс замены трапеции на Ниве Шевроле с того, что снимаются поводки дворников, и демонтируется пластиковая накладка под ветровым стеклом — жабо.
  2. После ее снятия приступаем к вывинчиванию трех болтов, которыми крепится трапеция к кузову автомобиля.
  3. Далее устройство снимается.

Подрулевые переключатели – распространенная причина проблем

Дворники в большинстве современных автомобилей включаются с помощью подрулевых переключателей в виде рычагов с нанесенными на них данными о режимах работы оборудования. Эти рычаги должны работать качественно и обладать необходимыми сигналами для включения дворников. Нередко ручка выходит из строя, переключатель не отправляет нужные сигналы, из-за этого некачественно срабатывают непосредственно дворники. Главные задачи в данном случае следующие:

  • необходимо снять пластиковых детали облуды рулевой колонки, чтобы добраться непосредственно до места установки выключателей дворников;
  • в большинстве автомобилей выключатели снимаются очень просто, максимальной работой, ожидающей вас, будет откручивание нескольких болтов;
  • после снятия выключателя можно с помощью тестера проверить его работу, подключая контакты поочередно к разным клеммам и включая режимы работы дворников;
  • если выключатель действительно вышел из строя, его стоит просто поменять на новый, установив столь же просто, насколько была произведена разборка;
  • в случае, если выключатель работает, придется поискать другие причины неполадки, вполне возможно, что причины кроются в районе подключения переключателя.

Нередко от клемм этого подрулевого переключателя просто отходят провода, которые необходимо вернуть на место. Скорее всего, после проведения полной ревизии электрической системы вместе с выключателями и прочими важными техническими аспектами, вы сможете определить неполадку и легко устранить ее. Для этого даже не нужно никаких специальных инструментов и способностей. Вам достаточно будет выполнить качественное восстановление работы всех несложных систем дворников. Предлагаем небольшое видео о том, как справляться с проблемой, если дворники внезапно перестали работать:

Замена реле стеклоочистителя ветрового стекла Нива Шевроле

Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей.

Если нет опыта, лучше обратиться в автосервис. F7 20 А нива шевроле реле дворников звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.

Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод нива шевроле реле дворников за подсветку, красный и чёрный идут на контакты прикуривателя.

Замена реле стеклоочистителя ветрового окна

Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём.

F8 20 А — элемент и реле обогрева заднего стекла контакты. Аналогично реле К7. F9 20 А — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 20 А — резервный предохранитель. F11 5 А — лампы правых габаритных огней.

F12 7,5 А — ближний свет нива шевроле реле дворников правой фаре, моторедукторы корректоров света фар. F13 10 А — дальний свет в правой фаре. F14 10 А — резервный предохранитель. F15 20 А — резервный предохранитель. Аналогично реле К3. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах.

http://helping-auto.ru/vaz/chevrolet-niva/ne-rabotayut-dvorniki-na-nive-shevrole/http://autoruk.ru/marka-avto1/niva-chevrolet/elektrika/neispravnosti-stekloochistitelya-niva-shevrolethttp://nivaexpert.ru/kuzov/ne-rabotayut-dvorniki-niva-shevrole/http://carfrance.ru/ne-rabotayut-dvorniki-na-niva-shevrole/http://nesthotel.ru/chevrolet/ne-rabotayut-dvorniki-na-niva-shevrole-kak-zamenit.html

Привод барахлит

На совсем уж старых машинах свою лепту в неудовлетворительную работу дворников вносит система привода стеклоочистителей. Чаще всего оказываются изношенными сочленения рычагов, из-за которых щетки могут «вылетать» за пределы стекла, наезжать на уплотнитель, зависать в крайних положениях, подклинивать при старте, «парковаться» после выключения в любой точке своего хода. Проблемы «уставшего» электродвигателя привода не так заметны: щетки становятся медленными, как будто сонными, а зимой не справляются с большими массивами снега. Правильное решение проблем привода стеклоочистителей практически без вариантов – замена. Хотя при желании вы найдете умельца, который возьмется его подремонтировать.
