Максимально и минимально возможные параметры нештатных дисков
Единственные параметры, объединяющие все диски – разболтовка с маркировкой 5х114,3, диаметр центрального отверстия 67,1мм и размеры гаек М12х1,5. При установке нештатных дисков следует помнить, что они могут негативно влиять на эффективность управления автомобилем, поскольку увеличивается нагрузка на ходовую часть автомобиля. Также снижается экономичность автомобиля, например, если ставить более тяжелые модели ободов.
Перед монтажом литого диска большей размерности, в случае повреждения автошины, не каждый специалист автомастерской возьмется за демонтаж покрышки, чтобы не повредить
Совет. Перед установкой дисков большего размера, стоит подумать об их дальнейшей эксплуатации. Управление автомобилем на таких моделях значительно ухудшается, а при повреждении автошины не каждый специалист автосервиса возьмется за замену покрышки, дабы не повредить дорогостоящий диск.
Что такое разболтовка
Перечень геометрических значений, который характеризует каждый автомобильный диск, в независимости от дизайна, марки и разновидности сплава (штампованные, кованые, литые), принято называть разболтовкой. В себя это сборное название включает:
- значение ширины между ободами, измеряемое в дюймах;
- диаметр окружности (измеряется в дюймах);
- «вылет» («вынос»). Расстояние от края посадочного отверстия диска к центру шины. Символы для обозначения зависят от страны изготовителя дисков. Для Германии – это ET, для Франции DEPORT, для Англии/США OFFSET (последний вариант наиболее интернациональный и встречается чаще всего);
- количество крепежных отверстий и диаметр их окружности. В оригинале именно это значение трактуется, как разболтовка колесных дисков («Pitch Cirkle Diameter» либо PCD);
- диаметр посадочного места (под ступицу) имеет маркировку DIA и измеряется в дюймах.
Рассмотрим конкретный пример
Маркировка такого диска будет выглядеть следующим образом: 7,5х18 5х114,3 ЕТ 45 DIA 67,1. Расшифровка:
7,5х18 – диск шириной 7,5 дюйма и диаметром 18 дюймов. Иногда вместо указанной выше формулировки можно встретить: 7,5Jx18H2. Значение записи остается прежним.
5х114,3 – колесо имеет 5 крепежных отверстий, которые расположены на окружности диаметром 114,3 мм.
ЕТ 45 – «вылет» диска составляет 45 мм (расстояние от привалочной плоскости к центру покрышки). В этом случаи мы имеем положительный «вынос». Первая плоскость выступает наружу. «Вылет» считается нулевым, когда две плоскости расположены на одной оси. Если место прилегания диска находится на расстоянии с внутренней стороны от предполагаемого центра шины, «вынос» считается отрицательным и записывается с дефисом между символами (ЕТ-45).
DIA 67,1 – диаметр посадочного места на ступице 67, 1 мм.
Как видим, разболтовка колесных дисков – это всего лишь комбинация символов, которая легко поддается расшифровке.

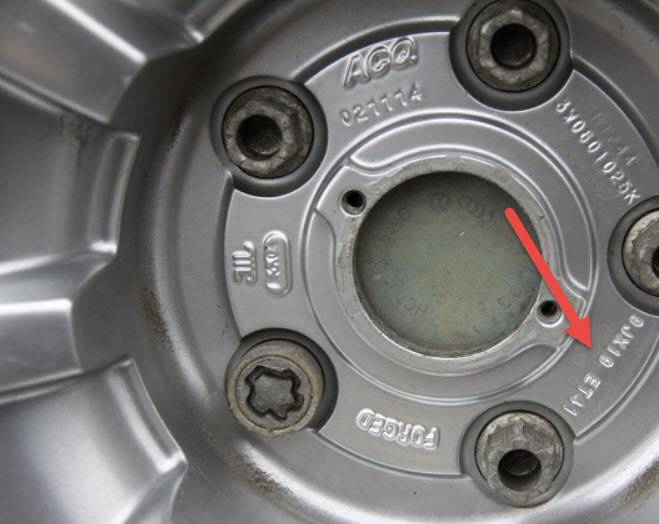

Где посмотреть параметры диска
Автолюбитель со стажем легко решит задачу по определению радиуса диска и количества отверстий для крепежа. За остальной информацией приходится обращаться к надежным источникам, либо рассчитывать значения самостоятельно. Производители литых и кованных дисков отформовывают на внутренней части все основные данные.
Владельцу автомобиля, который с салона выехал на красивом «литье» с полноразмерной запаской в багажнике, получить нужные значения для подбора новых дисков не составит труда. Если в багажнике докатка, придется снимать одно из колес автомобиля. Производство штампованных железок предполагает маркировку лишь внутреннего заводского кода. Помочь считать всю нужную вам информацию может дилер, продавший вам автомобиль (нужно лишь сделать запрос).
Есть риск оказаться в неприятной ситуации. Узнать о том, что ваш автомобиль за годы выпуска комплектовался дисками с различной разболтовкой, можно лишь после покупки новых колес. Такие случаи вполне возможны, если модель получает глубокий рестайлинг. Вдвойне стоит быть внимательным покупателям б/у автомобилей не первой свежести. Зачастую детали дорестайлинговых и обновленных моделей взаимозаменяемые (еще до вашего владения автомобиль могли собрать «из того, что было»).
Не пожалейте немного усилий, которые могут в будущем сэкономить вам уйму времени и нервов.
Штатные размеры диска Peugeot 307 1.6i PF2
Выпуск модели Peugeot 307 1.6i PF2 осуществлялся с 2001 по 2011 год. Таблица штатных и подходящих размеров дисков на Peugeot 307 1.6i PF2.
Параметры сверловки диска, обычно назывют разболтовкой:
- LZ (количество отверстий)
- PCD (диаметр окружности центров отверстий)
- ET (вылет диска)
- DIA (диаметр отверстия)
Полезные статьи и обзоры Анонсы розыгрышей сертификатов среди подписчиков. Подписаться на группу VK
| Марка модель модификация Авто | Год выпуска | Параметры | Ширина диска | Диаметр диска | Разболтовка LZ*PCD | Вылет ET | Диаметр DIA | Тип установки |
| Peugeot 307 1.6i PF2 | 2011 | 6Jx15 4/108 ET26 d65.1 | 6 | 15 | 4X108 | 26 | 65.1 | Заводской |
| Peugeot 307 1.6i PF2 | 6.5Jx16 4/108 ET31 d65.1 | 6.5 | 16 | 4X108 | 31 | 65.1 | Заводской | |
| Peugeot 307 1.6i PF2 | 6.5Jx17 4/108 ET30 d65.1 | 6.5 | 17 | 4X108 | 30 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 7Jx18 4/108 ET25 d65.1 | 7 | 18 | 4X108 | 25 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 2010 | 6Jx15 4/108 ET26 d65.1 | 6 | 15 | 4X108 | 26 | 65.1 | Заводской |
| Peugeot 307 1.6i PF2 | 6.5Jx16 4/108 ET31 d65.1 | 6.5 | 16 | 4X108 | 31 | 65.1 | Заводской | |
| Peugeot 307 1.6i PF2 | 6.5Jx17 4/108 ET30 d65.1 | 6.5 | 17 | 4X108 | 30 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 7Jx18 4/108 ET25 d65.1 | 7 | 18 | 4X108 | 25 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 2009 | 6Jx15 4/108 ET26 d65.1 | 6 | 15 | 4X108 | 26 | 65.1 | Заводской |
| Peugeot 307 1.6i PF2 | 6.5Jx16 4/108 ET31 d65.1 | 6.5 | 16 | 4X108 | 31 | 65.1 | Заводской | |
| Peugeot 307 1.6i PF2 | 6.5Jx17 4/108 ET30 d65.1 | 6.5 | 17 | 4X108 | 30 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 7Jx18 4/108 ET25 d65.1 | 7 | 18 | 4X108 | 25 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 2008 | 6Jx15 4/108 ET26 d65.1 | 6 | 15 | 4X108 | 26 | 65.1 | Заводской |
| Peugeot 307 1.6i PF2 | 6.5Jx16 4/108 ET31 d65.1 | 6.5 | 16 | 4X108 | 31 | 65.1 | Заводской | |
| Peugeot 307 1.6i PF2 | 6.5Jx17 4/108 ET30 d65.1 | 6.5 | 17 | 4X108 | 30 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 7Jx18 4/108 ET25 d65.1 | 7 | 18 | 4X108 | 25 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 2007 | 6Jx15 4/108 ET26 d65.1 | 6 | 15 | 4X108 | 26 | 65.1 | Заводской |
| Peugeot 307 1.6i PF2 | 6.5Jx16 4/108 ET31 d65.1 | 6.5 | 16 | 4X108 | 31 | 65.1 | Заводской | |
| Peugeot 307 1.6i PF2 | 6.5Jx17 4/108 ET30 d65.1 | 6.5 | 17 | 4X108 | 30 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 7Jx18 4/108 ET25 d65.1 | 7 | 18 | 4X108 | 25 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 2006 | 6Jx15 4/108 ET26 d65.1 | 6 | 15 | 4X108 | 26 | 65.1 | Заводской |
| Peugeot 307 1.6i PF2 | 6.5Jx16 4/108 ET31 d65.1 | 6.5 | 16 | 4X108 | 31 | 65.1 | Заводской | |
| Peugeot 307 1.6i PF2 | 6.5Jx17 4/108 ET30 d65.1 | 6.5 | 17 | 4X108 | 30 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 7Jx18 4/108 ET25 d65.1 | 7 | 18 | 4X108 | 25 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 2005 | 6Jx15 4/108 ET26 d65.1 | 6 | 15 | 4X108 | 26 | 65.1 | Заводской |
| Peugeot 307 1.6i PF2 | 6.5Jx16 4/108 ET31 d65.1 | 6.5 | 16 | 4X108 | 31 | 65.1 | Заводской | |
| Peugeot 307 1.6i PF2 | 6.5Jx17 4/108 ET30 d65.1 | 6.5 | 17 | 4X108 | 30 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 7Jx18 4/108 ET25 d65.1 | 7 | 18 | 4X108 | 25 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 2004 | 6Jx15 4/108 ET26 d65.1 | 6 | 15 | 4X108 | 26 | 65.1 | Заводской |
| Peugeot 307 1.6i PF2 | 6.5Jx16 4/108 ET31 d65.1 | 6.5 | 16 | 4X108 | 31 | 65.1 | Заводской | |
| Peugeot 307 1.6i PF2 | 6.5Jx17 4/108 ET30 d65.1 | 6.5 | 17 | 4X108 | 30 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 7Jx18 4/108 ET25 d65.1 | 7 | 18 | 4X108 | 25 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 2003 | 6Jx15 4/108 ET26 d65.1 | 6 | 15 | 4X108 | 26 | 65.1 | Заводской |
| Peugeot 307 1.6i PF2 | 6.5Jx16 4/108 ET31 d65.1 | 6.5 | 16 | 4X108 | 31 | 65.1 | Заводской | |
| Peugeot 307 1.6i PF2 | 6.5Jx17 4/108 ET30 d65.1 | 6.5 | 17 | 4X108 | 30 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 7Jx18 4/108 ET25 d65.1 | 7 | 18 | 4X108 | 25 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 2002 | 6Jx15 4/108 ET26 d65.1 | 6 | 15 | 4X108 | 26 | 65.1 | Заводской |
| Peugeot 307 1.6i PF2 | 6.5Jx16 4/108 ET31 d65.1 | 6.5 | 16 | 4X108 | 31 | 65.1 | Заводской | |
| Peugeot 307 1.6i PF2 | 6.5Jx17 4/108 ET30 d65.1 | 6.5 | 17 | 4X108 | 30 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 7Jx18 4/108 ET25 d65.1 | 7 | 18 | 4X108 | 25 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 2001 | 6Jx15 4/108 ET26 d65.1 | 6 | 15 | 4X108 | 26 | 65.1 | Заводской |
| Peugeot 307 1.6i PF2 | 6.5Jx16 4/108 ET31 d65.1 | 6.5 | 16 | 4X108 | 31 | 65.1 | Заводской | |
| Peugeot 307 1.6i PF2 | 6.5Jx17 4/108 ET30 d65.1 | 6.5 | 17 | 4X108 | 30 | 65.1 | Допустимый | |
| Peugeot 307 1.6i PF2 | 7Jx18 4/108 ET25 d65.1 | 7 | 18 | 4X108 | 25 | 65.1 | Допустимый |
Несмотря на то, что данная информация взята с сайтов авто производителей, наш каталог является информационным и не гарантирует полного соответствия предлагаемых размеров вашему автомобилю.
Один из параметров колесного диска – разболтовка. Каждый производитель иномарок определяет значение разболтовки колесных дисков только для своих или стандартных колесных дисков, а у не родных этот параметр на доли миллиметров отличается.
Разве это важно? Что такое доли миллиметров? Однако при установке «нестандартных» колесных дисков доли миллиметров играют важную роль во время движения. Запомните, необходимо, чтобы показания разболтовки колесных дисков в точности совпадали с заводскими размерами ваших дисков
Как самостоятельно измерить разболтовку диска
На самом деле, необходимость в измерительных процедурах возникает редко. Нужный параметр легко узнать из характеристик конкретной машины, а для любого диска он указан на маркировке изделия.
Но обозначение бывшей в употреблении детали могло быть уничтожено, поэтому определять разболтовку придётся с помощью линейки.
Измерять следует с максимально возможной точностью. Очень трудно, например, отличить диск 4×98 от 4×100. Часто бывает, что машины ВАЗ ездят с увеличенным PCD дисков, что неправильно и очень опасно.
Даже если колесо отцентрировано более-менее нормально и не бьёт на ходу, отсутствие полного прилегания фасок болтов крепления к гнёздам диска вызывает большие напряжения в металле, износ отверстий, усталостные явления в колёсных болтах и большую вероятность потерять колесо при езде.

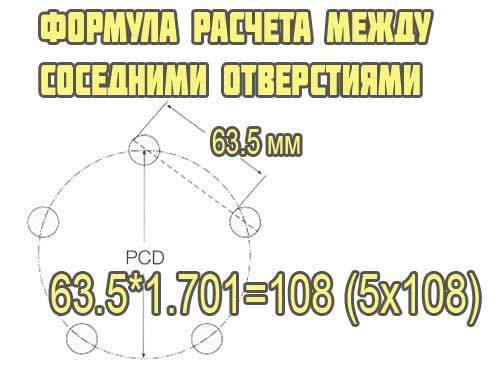

Существуют два способа измерения – для чётного количества шпилек и универсальный.
Придётся использовать штангенциркуль, обычная линейка даст слишком большую погрешность. Например, на диске надо взять размер между краями отверстий, у одного изнутри, у другого снаружи. Поскольку диаметры гнёзд под болты выполнены с высокой точностью, то это и будет искомым PCD.
Минимальные и максимальные размеры колес
Минимальным и рекомендуемым размером колес на «Спектру» является диаметр 14 дюймов. Под этот параметр разрабатывалась ходовая система автомобиля. На колеса подойдут покрышки шириной 185 мм и высотой до конца протектора шины 65 мм. Можно выбирать и ставить резину с меньшим габаритом по высоте.
Возможно укомплектовать автомобиль 15-дюймовыми колесами. Данный размер допускается заводом-изготовителем. Ширина покрышки должна составлять 195 мм, высота 55 мм. Следующий подходящий диаметр – r16. Он допускается заводом-изготовителем. Шина должна быть шириной 205 мм и высотой 50 мм.
Больше 16-дюймового размера колес в допусках производителя к этой модели нет, но подходят 17 и 18. При установке шин большего диаметра, чем заводской размер, необходимо убедиться, что колеса не будут задевать элементы колесной арки.
Некоторые владельцы автомобиля Kia Spectra стараются внести в его дизайн улучшения, усовершенствовать его характеристики. Устанавливают колесные диски, не указанные в рекомендациях автопроизводителей.
Оснащают авто колесами диаметром 17 дюймов. Некоторые не останавливаются на этом, и могут поставить 18-дюймовые. На улицах городов России встречаются такие автомобили, с максимальным диаметром 18. Данные о возникновении аварийных ситуаций с участием усовершенствованных таким образом машин неизвестны.
Таблица совместимости колёсных дисков для самых популярных моделей Nissan
Поклонники марки «Ниссан» нередко даже не догадываются, что могут поставить на многие модели оригинальные колёсные диски от других модификаций авто японского концерна, так как колёса имеют определённую совместимость, которая отображается на всех параметрах ходовой части и прочих систем, а именно:
| Модель Nissan | Диаметр диска, дюймы | Ширина обода, дюймы | Вылет, показатель ЕТ, мм | Разболтовка, шт. х мм | Параметр DIA, мм |
| Almera (N17, facelift, 2015…2019) | 15 | 6J | 50 | 4×100 | 60,1 |
| Tiida (C13, 2016…2019) | 15, 16, 17 | 5,5J-7,5J | 40 | 4×114,3 | 66,1 |
| Note (II, Restyling, 2016…2019) | 14, 15, 16, 17 | 5,5J-7J | 40, 42, 47 | 4×100 | 60,1 |
| Primera (P12, 2001…2008) | 16, 17, 18 | 6,5J-7,5J | 40, 45 | 5×114,3 | 66,1 |
| Teana (L33, 2017…2109) | 16, 17, 18 | 7J-7,5J | 45, 50, 55 | 5×114,3 | 66,1 |
| Juke (Restyling, 2014…2109) | 16, 17, 18 | 6,5J-7J | 32, 35, 42, 47, 48 | 5×114,3 | 66,1 |
| Qashqai (J11, 2017…2019) | 16, 17, 18, 19 | 6,5J-7J | 40 | 5×114,3 | 66,1 |
| X-Trail (T32, 2017…2019) | 17, 18, 19 | 7J | 40, 42, 45 | 5×114,3 | 66,1 |
| Patrol (Y62, Facelift, 2014…2019) | 18, 19, 20 | 8J | 10, 35 | 6×139,7 | 78,1 |
| Navara (D23, 2017…2019) | 15, 16, 17, 18 | 6J-7J | 45, 50, 55 | 6×114,3 | 66,1 |
| Maxima (A36, 2016…2018) | 18, 19 | 8,5J | 50 | 5×114,3 | 66,1 |
Данные, приведённые в этой таблице, актуальны для моделей, производящихся в настоящее время. Если та или иная модификация была уже снята с производства, то цифры приведены именно для последнего варианта транспортного средства, производившегося на заводах концерна, как, например, разболтовка «Кашкай».
Среди обширного модельного ряда «Ниссан», помимо перечисленных выше моделей, присутствуют ещё несколько десятков модификаций, но, к сожалению, далеко не каждая из них поставляется на российский рынок. Связано это с тем, что в силу технологических, маркетинговых, географических и прочих факторов многие представители марки могут не пользоваться спросом на отечественном рынке. Кроме того, по результатам исследований рынка силами отдельных специалистов предприятия, многие модели будут крайне сложны в эксплуатации и ремонте, потому что, например, конкретный показатель разболтовки колёсных дисков не применяется на российском рынке.
Какие бывают размеры разболтовки дисков на других моделях «Пежо»
Размеры и параметры разболтовки для «Пежо 206»:
- Размер колеса — от 13 до 15 дюймов;
- Ширина — 5.5-6.0 миллиметров;
- Вылет — от 27 до 34 миллиметров;
- Разболтовка — 4х108;
- Диаметр центрального отверстия — 65,1 миллиметров.
Размеры и параметры разболтовки для Peugeot 307:
«Пежо 308», внешний вид машины
- Размер колеса — от 15 до 16 дюймов;
- Ширина — 6.0-6.5 миллиметров;
- Вылет — 31 миллиметр;
- Разболтовка — 4х108;
- Диаметр центрального отверстия — 65 миллиметров.
Для модели 406 оригинальные размеры и сверловка равны:
- Размер колеса — от 14 до 15 дюймов;
- Ширина — 5.5-6.5 миллиметров;
- Вылет — от 10 до 18 миллиметров;
- Разболтовка — 4х108;
- Диаметр центрального отверстия — 65,1 миллиметров.
На более новой модели 407 применялись такие данные:
- Размер колеса — от 16 до 17 дюймов;
- Ширина — 6.5-7.5 миллиметров;
- Вылет — 44 миллиметров;
- Разболтовка — 5х108;
- Диаметр центрального отверстия — 65 миллиметров.
Автомобиль «Пежо 407»
Учимся подбирать диски + таблица размеров ступиц / личный блог serebro / smotra.ru
Итак, решил сегодня написать чё-нить полезненькое. =)
Поговорим про основные понятия, которыми приходится оперировать при подборке автомобильных дисков.
Параметры LZ и PCD («сверловка»)LZ – количество крепежных отверстий;PCD – диаметр окружности в миллиметрах, на которой расположены крепежные отверстия. Например, в обозначении «4х98»: 4 – это количество отверстий; 98 – диаметр (в миллиметрах) окружности, на которой они расположены.
ET (вылет диска) – расстояние в миллиметрах между плоскостью крепления диска к ступице автомобиля и воображаемой плоскостью, проходящей по середине обода.
Например, в обозначении «Вылет 35» или «ЕТ 35»: 35 – это расстояние в миллиметрах между плоскостью крепления диска к ступице автомобиля и воображаемой плоскостью, проходящей по середине обода. Вылет может быть: «положительным» (Схема 1: вылет+), если привалочная плоскость не переходит за воображаемую плоскость. В этом случае у установленного колеса большая часть обода будет «утоплена» внутрь арки автомобиля; «нулевым», если привалочная и воображаемая плоскости совпадают; «отрицательным» (Схема 1: вылет-), если привалочная плоскость переходит через воображаемую плоскость. В этом случае сразу видно, что посадочное место глубоко утоплено внутрь диска. Для определения величины вылета колеса воспользуемся Схемой 1. Необходимо измерить расстояние «В» с внутренней стороны колеса. Разделить расстояние «Х» пополам, и вычесть из «В» эту половину «Х». Если полученная разность положительная, то и вылет «положительный», если отрицательная, то и вылет «отрицательный».
Общее правило таково: есть большая вероятность успешной установки на автомобиль диска с вылетом, который меньше необходимого, чем диска, вылет которого больше стандартного. А вообще, считается вполне допустимым, если значение вылета колеблется в пределах ±5 мм от стандартного.
И еще одно важное замечание. Параметр ET необходимо рассматривать в рамках стандартного размера диска. То есть вылет является «родным» строго только для определенной ширины диска
И если Вы решаете поставить на свой автомобиль более широкие диски, Вам необходимо учесть, что в этом случае вылет должен быть меньше стандартного. И наоборот: более узкий диск — больший вылет
То есть вылет является «родным» строго только для определенной ширины диска. И если Вы решаете поставить на свой автомобиль более широкие диски, Вам необходимо учесть, что в этом случае вылет должен быть меньше стандартного. И наоборот: более узкий диск — больший вылет.
- DIA – диаметр центрального отверстия диска (в миллиметрах)
- Alfa Romeo Model Year PCD Offset Bore
- Audi Model Year PCD Offset Bore
- BMW Model Year PCD Offset Bore
- New Mini 01 4×100 35 to 48 56.1
- Citroen Model Year PCD Offset Bore
- Fiat Model Year PCD Offset Bore
- Ford Model Year PCD Offset Bore
- Honda Model Year PCD Offset Bore
- Hyundai Model Year PCD Offset Bore
- Kia Model Year PCD Offset Bore
- Lexus Model Year PCD Offset Bore
- Mazda Model Year PCD Offset Bore
- Mercedes Model Year PCD Offset Bore
- Mitsubishi Model Year PCD Offset Bore
- Nissan Model Year PCD Offset Bore
- Peugeot Model Year PCD Offset Bore 15″
- Renault Model Year PCD Offset Bore
- Rover Model Year PCD Offset Bore
- Saab Model Year PCD Offset Bore
- Seat Model Year PCD Offset Bore
- Skoda Model Year PCD Offset Bore
- Subaru Model Year PCD Offset Bore
- Toyota Model Year PCD Offset Bore
- Vauxhall Model Year PCD Offset Bore
- Volkswagen Model Year PCD Offset Bore
- Volvo Model Year PCD Offset Bore
- И Ещё табличка:
- Источники:
Разболтовка дисков: что собой представляет?
Напомним, что понятие «разболтовка» означает соотношение количества крепежных болтов к диаметру окружности, на которой они располагаются. Стандартным принимают безопасное соотношение 5/112. В этой пропорции первое число отражает количество болтов, второе — диаметр окружности.
Диаметр окружности, на которой размещены точки для болтов, обозначается PCD и является стандартной величиной, соответствующей международным критериям. Любое изменение автомобиля должно учитывать параметры безопасности и надежности при движении, поэтому рассмотрим все допустимые варианты разболтовки Форд Фокус. На Фокусах трех поколений почти одна и та же разболтовка, хотя есть небольшие, но важные различия.
Модели уделяется так много внимания благодаря ее высокой популярности в России с момента появления второго поколения Focus в 2005 году. Через 5 лет эта модель заработала титул самого популярного автомобиля года. Поэтому американские машины до сих пор пользуются спросом, и разболтовку всех трех вариаций Форд Фокус делает большинство серьезных СТО. Тем более, что замена дисков — доступный, простой и яркий способ сделать тюнинг и выделиться на дороге.
Peugeot 206 JM 2006 1.1i
Поколение: JMДвигатель: I4, БензинМощность: 60 л.с. (44 кВт)
| PCD (количество отверстий x диаметр окружности) | 4×108 мм |
|---|---|
| Диаметр центрального отверстия (DIA) | 65.1 мм |
| Крепеж | M12 x 1.25 |
| Типа крепежа | Болт |
| Шины | Диски | PCD | Dia | Давление |
|---|---|---|---|---|
| 175/70 R13 Заводской комплект | 5Jx13 ET28 | 4×108 | 65.1 | 2.1 |
| 175/65 R14 Заводской комплект | 5.5Jx14 ET34 | 4×108 | 65.1 | 2.3 |
| 185/65 R14 Заводской комплект | 5.5Jx14 ET34 | 4×108 | 65.1 | 2.3 |
| 185/55 R15 Тюнинг | 6Jx15 ET30 | 4×108 | 65.1 | 2.5 |
| 195/50 R16 Тюнинг | 6.5Jx16 ET25 | 4×108 | 65.1 | 2.5 |
Какие размеры колёс рекомендует устанавливать производитель
На автомобиль Peugeot 206 JM 2006 1.1i в базовой комплектации устанавливаются колесные диски с размерностью 5Jx13 ET28 в сборе с шинами 175/70 R13. Где:
- 5J — ширина обода в дюймах;
- 13″ — посадочный диаметр резины в дюймах;
- ET28 — вылет диска в миллиметрах.
Маркировка шины транспортного средства 175/70 R13 расшифровывается следующим образом:
- 175 — ширина профиля (поперечного разреза покрышки) в миллиметрах;
- 70 — высота профиля в процентах от его ширины;
- R — радиальная навивка корда;
- 13 — посадочный диаметр шины в дюймах.
Использование рекомендованных типоразмеров покрышек позволит избежать проблем с управлением, безопасностью и иных трудностей. Какие нештатные размеры можно поставить? Руководствуйтесь данными по таблице, в ней указаны возможные допустимые альтернативные размеры для тюнинга. Хотя возможны и другие варианты, которые мы не описали в таблице. Например, диски пошире того же диаметра. Или поставить диски такой же ширины, но большего диаметра, что достаточно популярно среди автовладельцев. Выбор дисков огромен, вы можете найти экземпляры с такими же параметрами, но с величиной вылета на 1-2 миллиметра больше или меньше. Перечислить все варианты не представляется возможным.
При этом разболтовка у всех типов колес одинаковая — 4×108. Таким образом все диски крепятся на четыре болта и расстояние между ними ровно сто восемь миллиметров. Диаметр ступицы у авто 65.1 мм.
Особенности маркировки
Для замены стандартных дисков в авто на новые необходимо учитывать ряд нюансов для правильного выбора. При покупке всегда смотрите на маркировку детали.
В — ширина диска; D — диаметр диска; ET — вылет диска; С — диаметр привалочной плоскости; DIA — диаметр центрального отверстия; PCD — диаметр окружности центров крепёжных отверстий
На диск может быть нанесена следующая информация: 8.5Jx18 H2 5×120 ET20 d74.1. Рассмотрим подробнее, что могут обозначать указанные числа:
- 8.5 – ширина колёсного диска, которая определяется в дюймах. В основном данный параметр обозначается буквой W;
- 18 – диаметр колёсного диска, обозначается буквой D и измеряется в дюймах;
- 5х120 – информация о количестве посадочных болтов и о диаметре отверстий, в которые они посажены. В основном диаметр измеряется в миллиметрах. В нашем случае в диске используется пять посадочных болтов, диаметр каждого болта – 120 мм;
- ET20 – параметр вылета диска. Вылет диска – расстояние между плоскостью, которая прижимает колёсный диск к ступице, и осью симметричности диска. Данный параметр измеряется строго в миллиметрах, в нашем случае вылет диска составляет 20 миллиметров;
- d74.1 – обозначение диаметра центрального отверстия, измеряется в миллиметрах. Бывают случаи, когда производители дисков из лёгких сплавов увеличивают данный параметр. Для того, чтобы произвести центровку диска, необходимо использовать специальные диски. Они обеспечивают надёжную фиксацию диска, за счёт чего отсутствует вибрация при движении транспортного средства.
В указанной маркировке есть и ряд дополнительных параметров, однако они в основном интересны только профессионалам и для рядового автомобилиста никакой смысловой нагрузки не несут. Речь идёт о:
- J – информация о виде конструкции закраин у обода колёсного диска. Также может быть обозначен буквами JJ, K, JK, B, P и D, в зависимости от особенностей параметра;
- H2 – информация о конструкции кольцевых выступов на ободе. Данный параметр также может обозначаться аббревиатурой H, H2, FH, FH2, CH, EH2, EH2+.
Остановимся подробнее на указанных параметрах. Единственное, что не требует расшифровки – это ширина и диаметр диска, данные параметры понятны и начинающим автомобилистам.
Диаметр окружности, на котором располагаются крепёжные болты, обозначается аббревиатурой PCD. В случае необходимости данный параметр можно рассчитать самостоятельно, даже не снимая колеса с автомобиля. Для измерения понадобится обычная линейка – с помощью неё проводится измерение расстояния между центрами двух ближайших крепёжных болтов.
Определённое расстояние пригодится для расчёта PCD. Для проведения расчёта параметра выбирайте одну из предложенных формул в зависимости от количества крепежей:
- 3 отверстия: PCD=X*1.154;
- 4 отверстия: PCD=X*1.414;
- 5 отверстий: PCD=X*1.701;
- 6 отверстий: PCD=X*2;
- 10 отверстий: PCD=X*3.326.
Автомобилисты, в основном начинающие, совершают ошибку, игнорируя важность высокой точности параметра PCD. Диаметр отверстия для крепёжного болта часто имеет допуск
Это часто становится причиной того, что диск всего на пару миллиметров не соответствует штатным параметрам.
Невооруженным взглядом расхождение незаметно, но допускать его строго запрещено. Разница в расстоянии приведёт к тому, что лишь одна из всех крепёжных гаек на диске будет затянута полностью и правильно, а гайки в других отверстиях окажутся перекошенными. Исход у такого крепления один – колесо неплотно ляжет на ступицу, в итоге во время движения авто будет слышен стук, а гайки со временем начнут раскручиваться.
Определение разболтовки самостоятельно
Если маркировка на диске отсутствует (повреждена, затерта и так далее), то необходимые для подбора параметры можно измерить самостоятельно. Для проведения работы потребуются линейка или штангенциркуль.
Универсальный способ измерения следующий:
- Визуально определяется количество крепежных отверстий.
- В зависимости от количества крепежей подбирается поправочный коэффициент для дальнейших расчетов.
| Количество отверстий для крепежа колеса | Значение коэффициента |
| 3 | 1,155 |
| 4 | 1,414 |
| 5 | 1,701 |
| 6 | 2 |
| 10 | 3,326 |
- Мерительным инструментом определяется расстояние между соседними крепежными отверстиями.
- Чтобы определить диаметр окружности, на которой расположены крепежи необходимо полученное расстояние умножить на поправочный коэффициент.
- Диаметр ступичного окна и размер вылета определяются мерительным инструментом.
