Не работают дворники Лада Гранта: основные причины

Как обнаружить и устранить неполадки в системе стеклоочистителей автомобиля Лада Калина

• Возможные причины неисправности и способы их устранения:
• Перегорел предохранитель:
• Неисправность реле:
• Неисправность электродвигателя стеклоочистителя:
• При включении не работают дворники на Калине, но при этом электропривод вращается

Устройство системы стеклоочистителя представляет собой довольно простую схему. При желании, любой автовладелец в состоянии разобраться в причине неисправности и устранить ее самостоятельно.

В случае прекращения работы дворников, первым делом надо проверить целостность предохранителя. Это наиболее распространенная причина неисправности, которую легко устранить, не прибегая к сложным технологическим процессам.

При включенном стеклоочистителе, электропривод не работает:

Перегорел предохранитель:

• снимаем крышку, находящуюся слева от водителя, под рулевой колонкой, под ней расположен монтажный блок;
• на крышке монтажного блока нарисована схема расположения реле и предохранителей автомобиля, находим нужный предохранитель и меняем его в случае необходимости;

Неисправность реле:

Если не работают дворники на Ладе Калина

в прерывистом режиме, необходимо поменять реле, находящееся в монтажном блоке, рядом с предохранителями.

Неисправность электродвигателя стеклоочистителя:

• проверяем клемму массы электродвигателя, прикрученную к кузову автомобиля рядом со стойкой;
• зачищаем ее и место крепления;
• устанавливаем на место;

ВАЗ 1117 Если это не возымело результата, отсоединяем разъем электропривода стеклоочистителя, находящийся под рамкой ветрового стекла. При помощи тестера или любой другой прозвонки, проверяем, приходит ли питание на разъем. Если питание приходит, то необходимо поменять электромотор дворников.

Отсоединяем клеммы от аккумулятора. Удаляем декоративные колпачки с поводков. Откручиваем гайки крепления поводков и снимаем их. Снимаем пластиковую решетку под рамкой лобового стекла, открутив болты ее крепления. Открутив, крепление трапеции (два болта и одна гайка), вынимаем электродвигатель из короба и отсоединяем его от трапеции. Устанавливаем новый, повторяя процедуру в обратном порядке.

Если питание не приходит на разъем

, необходимо заменить подрулевой переключатель. Отсоединяем клеммы аккумулятора. Снимаем пластмассовый кожух рулевой колонки. Отсоединяем колодку переключателя и нажав с двух сторон на фиксаторы вынимаем подрулевой переключатель дворников. Устанавливаем новый, повторив процесс в обратном порядке. Собираем кожух.

При включении не работают дворники на Калине, но при этом электропривод вращается

Необходимо проверить состояние редуктора и трапеции стеклоочистителя.

Откручиваем пластиковую решетку под рамкой лобового стекла. Предварительно сняв поводки дворников ,отвернув гайки их крепления. Проверяем, вращается ли ось редуктора электропривода стеклоочистителя.

В случае если ось вращается, а трапеция неподвижна

, проверяем шлицевое соединение редуктора и трапеции, при необходимости подтягиваем гайку крепления. При сильном износе соединения, необходимо заменить этот узел.

Если у вас не работают дворники на автомобиле Лада Калина

, это не повод впадать в отчаяние. Как правило, причиной служит мелкая неисправность. Такая, как перегоревший предохранитель или открутившаяся гайка на шлицевом соединении редуктора и привода стеклоочистителя, которую достаточно просто подтянуть.

Система электропривода стеклоочистителя достаточно надежна и не требует специального технического обслуживания. Достаточно соблюдения элементарных правил эксплуатации. Если в зимний период дворники примерзли к лобовому стеклу, то перед включением стеклоочистителя, необходимо освободить их ото льда. И они прослужат вам, не принося никаких проблем.

Неисправности стеклоочистителей (дворников)

Как известно, рабочий механизм дворников рассчитан изначально на длительный срок работы. И поломки возникают у детали, в большинстве своём, из-за человеческого фактора – т.е, неправильной эксплуатации.

Чаще всего дворники портятся зимой, когда они примерзают к ветровому стеклу, а водитель, будучи невнимательным, включает механизм очистки стекла. Нагрузка на дворники, которые примёрзли, оказывается губительной для механизма. И при этом выйти из строя может, как сам моторчик, так и различные механические детали.

При включении зажигания срабатывают дворники

Так как выше мы рассматривали преимущественно дворники вазовских моделей, то продолжим это делать на их примере. Так, на «восьмерке», «девятке», «тринашке», то бишь, хэтчбеках, помимо основного переднего дворника бывает установлен ещё и задний омыватель. А на «99-й», «пятнашке» и других седанах – его нет.

Передние стеклоочистели имеют несколько режимов функционирования: работа с паузой (тот же прерывистый режим), работа на низкой скорости, работа на высокой скорости. Кроме того, есть ещё два режима: 3-кратное очищение и очищение одновременно с омывателем. Что касается заднего дворника, то он имеет только единственный режим: совместно с омывателем.

Итак, принято различать 6 основных разновидностей неисправностей дворников: плохо очищают стёкла, не срабатывают после включения одного из режимов, поломка щёток и т.д. Подробнее можно посмотреть в таблице ниже.

Название неисправности	Что делать 1	Что делать 2	Чо делать 3
Полная неработоспособность системы (ни один режим не работает нормально, не слышно, как вращается электродвигатель)	Проверить наличие напряжения 12 в на клемме номер 6, в разъёме стеклоочистителя, а также массу 4. Проверить рекомендуется также все питающие схемы (предохранитель 4 и 5, переключатель, монтжный блок, замок зажигания и так далее.	Проверить, как функционирует сам переключатель режимов (наличие управляющего напряжения 12 в, на клеммах 1 и 2 разъёма стеклоочистителя, при переключении режимов).	Проверить работоспособность моторчика (потребуется провести демонтаж и разборку).
Не работает прерывистый режим (всё остальное работает)	Основная причина — неработающее реле. Заменить и проверить, как функционирует новое реле	Возможно, что причина в переключателе режимов. Проверяется подменой на заведомо исправное.
Щётки дворников не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (могут выходить за рамки ветрового стекла)	Сломался или выгорел концевой выключатель в моторе (заменить невозможно, только целиком электродвигатель, хотя удаётся в екоторых случаях исправить и починить).	Неправильно отрегулировано положение дворников (выставить их по месту).	Начал выходить из строя вал привода механизма щёток (разобрать и заменить вышедшие из строя детали).
Слышен шум моторчика, но щётки не двигаются (щётки держатся на одном месте)	Сработался приводной вал механизма стеклоочистителя (слизало шлицы). Нужно заменить или наладить шлицевую часть электромоторчика.	Раскрутилась гайка, фиксирующая шток механизма к валу электромоторчика (хорошенько затянуть гайку).
Нет срабатывания дворников, после включения стеклоомывателя	Вероятнее всего, испортился подрулевой переключатель режимов (заменить на заведомо исправный).	Возможно, что нарушилась работа и исправность монтажного блока (измерить напряжение на клеммах 9 и 18).
Плохое качество очищения стекол	Щётки дворников потеряли эластичность (заменить их на новые).	На стекло попало масло или другие смазочные вещества. К примеру, это может быть масло из глушителя впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и многое другое.

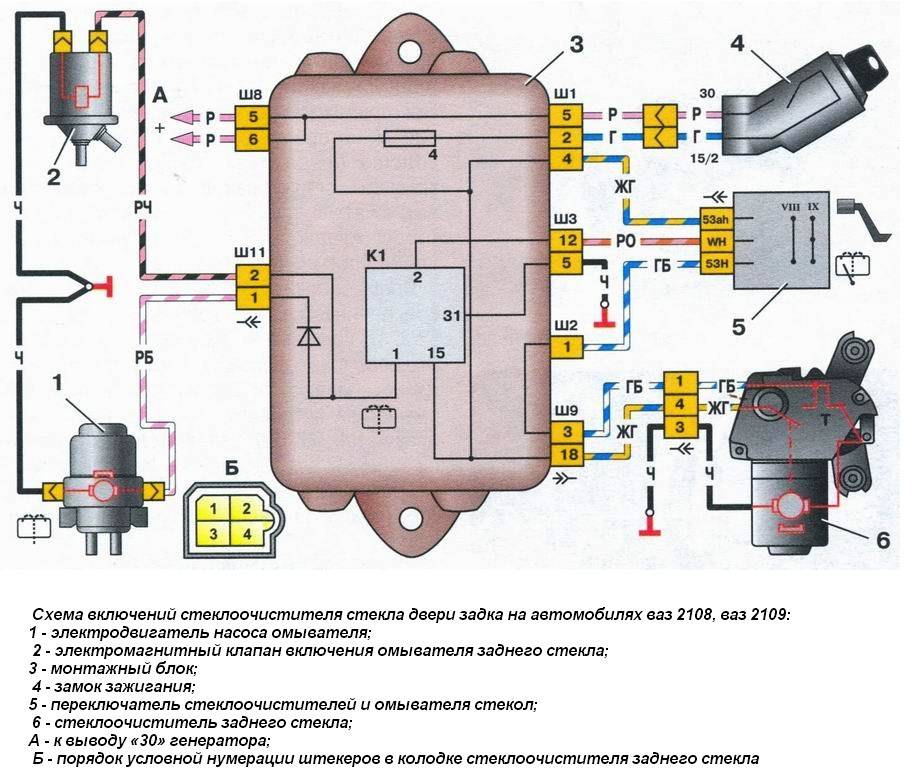

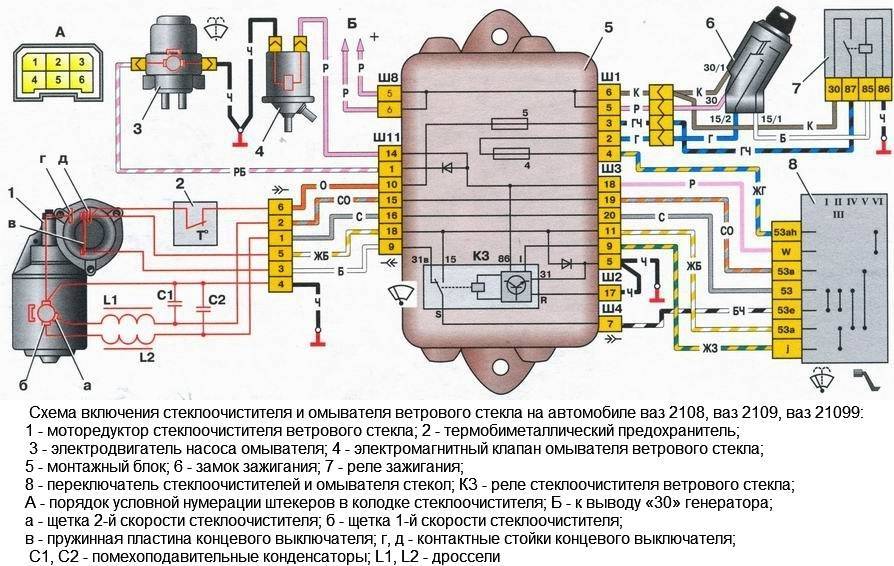

Схема передних дворников Схема заднего дворника

Исправить проблему с дворниками, как видим, можно своими руками. Однако, если что-то не получится, советуем ехать без промедления в сервис, чтобы не усугубить положение.

5 причин отказа дворников на вашем автомобиле

Случается и такое — с утра вышел почистить машину от снега, а стеклоочистители не подают признаков жизни. Возможно, щетки просто прилипли к стеклу или сами дворники завалены снегом. Но случается и такое, что стеклоочистители остаются без движения даже после тщательной очистки. Как же быть, ведь езда с неработающими дворниками не только опасна, но и запрещена ПДД! Главное — не паникуйте, нужно последовательно исключить все возможные причины поломки.

Электрика

Для начала нужно определиться, носит ли проблема электрический или механический характер. Начинать нужно с первого, конечно, если вы уже достаточно очистили сами щетки от снега и льда. Первым делом убедитесь, что «мертвые» стеклоочистители не стали следствием просто сгоревшего предохранителя. Откройте соответствующий отсек, который обычно располагается слева от рулевой колонки и осмотрите нужный предохранитель. Для чистоты эксперимента можно поменять местами одинаковые предохранители, отвечающие за разные бортовые системы авто. Не помогло? Тогда прислушайтесь, щелкает ли в недрах приборной панели соответствующее реле при включении дворников. Если нет, то, возможно, именно оно и приказало долго жить, если же щелчок присутствует — переходим к механической части.

Крепления

Начнем с банального — первым делом проверяем гайки на валах самих дворников. Возможно, именно этой зимой они ослабли и требуют подтяжки. При этом, все остальные детали механизма могут работать исправно, но примерзшие стеклоочистители просто не будут подниматься из-за ослабших креплений. Проверить эту версию довольно просто — достаточно попытаться подвигать дворники по стеклу руками. Если это получилось, то стоит снять защитные резиновые или пластиковые колпачки у основания дворников и затянуть гайки на креплениях. Но если щетки плотно сидят на положенном им месте и не двигаются с места, то, возможно, проблема может быть несколько глубже, чем вы рассчитывали.

Моторчик

На большинстве современных автомобилей моторчик дворников защищен специальной защитой от перегрева. То есть, если вы по привычке включили дворники с заваленным снегом лобовым стеклом, то напряжение на моторчик просто не будет подаваться, если он не в силах провернуть щетки. На отечественных же авто моторчик дворников обычно сделан с таким запасом мощности, что, кажется, он вполне смог бы заменить стартер. В любом случае, стоит выйти из машины и прислушаться, срабатывает ли мотор при включении дворников. Если какие-либо звуки отсутствуют, то, вероятно, время и сырость все-таки сгубили сам мотор. Но если звук работы присутствует, а щетки не двигаются, то, возможно, дело в замерзшей трапеции дворников.

Трапеция

Система рычагов, которая отвечает за передачу движения от моторчика к щеткам тоже может выйти из строя. Дело может быть в заржавевших шарнирах или просто замерзших соединениях. Для ее диагностики придется снимать декоративные накладки под лобовым стеклом, именуемые жабо. Попутно проверьте всю проводку и разъемы, которые идут к уже упоминавшемуся выше моторчику стеклоочистителей. Готовьтесь с разу к тому, что внутри будет крайне мало места, а все узлы располагаются очень компактно и труднодоступно — такова плата за комфорт и экономию места в современных иномарках. Если добравшись до трапеции вы обнаружите большое количество льда и снега, то смело гоните машину в теплый паркинг. Ну или просто приготовьте два чайника кипятка для проливки замерзших механизмов.

Дренаж

Вода с лобового стекла просто обязана куда-то сливаться, и это, разумеется, должны были предусмотреть инженеры. Конечно же, у отсека, в котором работает трапеция, есть свое сливное отверстие, но иногда в процессе эксплуатации авто дренаж забивается, и этот факт может выйти боком, особенно с нашими зимами. Внутри могут оказаться осенние листья, весенняя грязь, летняя пыль и зимний соленый песок, которые забивают сливное отверстие. Из-за этого вода просто напросто никуда не уходит, а при минусовых температурах замерзает, сковывая движения стеклоочистителей. Чтобы неприятности с умершими дворниками не повторились, настоятельно рекомендуем проверить чистоту дренажного отверстия. Иначе, несмотря на все ваши усилия, следующей холодной ночью ваши стеклоочистители снова превратятся в недвижимость.

Для Lada Granta, Kalina, Priora

За количество взмахов отвечает резистор, который указан на фото. Наша задача заменить (используя паяльник) его на резистор с меньшим сопротивлением. Чтобы получить два взмаха дворников после омывания ветрового стекла достаточно впаять резистор сопротивлением от 47 до 68 кОм (0,25 Вт). Чтобы сделать три взмаха – от 70 кОм. Результат модернизации на видео:

Стоит отметить, что в продаже можно найти реле стеклоочистителя с расширенными возможностями:

• Есть регулировка паузы, то есть можно установить любое время между взмахами дворников;
• Три взмаха после омывателя, вместо четырех (нет проблемы скрипа дворников по стеклу);
• После омывателя первый взмах с задержкой.

Однако, самостоятельная замена резистора в реле обойдется всего в 5 рублей, а функциональное реле будет в 70-100 раз дороже.

https://youtube.com/watch?v=mH5QbOERYt8

Для Lada Granta FL

На Lada Granta FL (обновленном семействе) установлено реле 66.3787, отличающееся от предыдущих тем, что в нём впаяны SMD-резисторы. Они очень маленькие, поэтому перепаять их своими руками будет не так легко. Для замены потребуется SMD-резистор номер 183 (18 кОм), а перепаять смогут в сервисе по ремонту телефонов за 50 рублей. Нужно заменить резистор 3922 (39 кОм) на 183-й. После доработки будет 2 взмаха дворников, а не 4. Автор Станислав Иванов

Напомним, улучшить очистку лобового стекла можно при помощи замены штатных жиклеров (форсунок омывателя) на веерные.

Большинство предохранителей гранты расположены в монтажном блоке в салоне автомобиля. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от монтажного блока Lada Granta могут быть установлены дополнительные реле.

Автомобили ВАЗ 2190, ВАЗ 2191 — 2011, 2012, 2013, 2014, 2015 года выпуска.

Рассмотрены также автомобили Лада Гранта Лифтбек, Гранта Люкс, Гранта стандарт, Гранта Норма.

Где находится монтажный блок у гранты.

В салоне. Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.

1. Потянув, снимаем накладку панели приборов

2. По номеру внутренней стороны накладки находим предохранитель неисправной цепи

3. С помощью пинцета извлекаем неисправный предохранитель

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние пре­дохранителя можно при помощи омметра или контрольной лампы.

Схема расположения предохранителей и реле в монтажном блоке.

Расшифровка предохранителей и реле в монтажном блоке лады гранты.

Предохранители

Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки

Особенности ремонта дворников стеклоочистителя LADA Granta

Щетки стеклоочистителя, который в обиходе именуют просто дворниками, являются простой по устройству деталью, но выполняют при этом важную задачу. На протяжении всего года, в любое время суток они должны исправно и бесперебойно функционировать. Именно дворники обеспечивают водителю хорошую видимость, очищая стекла от загрязнений. Только корректно работающие щетки стеклоочистителя способны гарантировать безопасность водителя и пассажиров. Наряду с другими частями автомобиля, владелец должен внимательно следить за состоянием щеток.

Советы для автомобилистов

Хотя Lada Granta (Лада Гранта) и относится к легковым автомобилям последнего поколения автозавода ВАЗ, но комплектуется она самыми дешёвыми резиновыми щётками стеклоочистителя. Поэтому первые проблемы, с которыми сталкиваются владельцы этих автомобилей, становится режущий ухо звук, который издают щётки при движении по лобовому стеклу, в момент их включения совместно с омывателем.

Происходит это из-за того, что резинки щёток затвердевают (особенно при морозе) и начинают двигаться по сухому стеклу раньше, чем начнёт поступать на него «незамерзайка» или вода. Устранить эту проблему можно путём установки вместо штатных щёток эконом класса Bosch ECO, размерностью 600 и 400 миллиметров, более дорогих щёток Champion Aerovantage или Bosch Aero Twin. Тогда в салоне Лада Гранта (ВАЗ-2190) станет значительно тише, при работе стеклоочистителя. Да и менять щётки нужно хотя бы раз в год, перед началом осенней эксплуатации автомобиля.

Вторая проблема, с которой сталкиваются владельцы автомобилей Лада Гранта, неправильная установка поводков щёток, в результате чего, при их включении левая щётка ударяет в левую стойку кузова автомобиля, а правая, при выключении стеклоочистителя, слегка не доходит до места парковки и при включении дворников вначале идёт вниз и только затем поднимается вверх. Устранить эту неисправность можно путём снятия рычагов дворников с последующей переустановкой их, путём поворота, на небольшой угол против часовой стрелки.

Если дворники не включаются ни в одном из режимов работы, то поиск неисправности начинают с проверки предохранителя F4 (20А). Найти его можно открыв крышку монтажного блока, который стоит в передней панели, слева от рулевой колонки. Если этот предохранитель не перегорел, тогда, там же, нужно будет проверить работоспособность реле К6 (левый ряд, верхнее большое), через которое поступает питание к мотор-редуктору дворников. Проверку реле осуществляем методом замены его на такое же, но заведомо исправное. Кроме этого, возможна и механическая неисправность, связанная с откручиванием гайки на выходном валу редуктора при помощи которой крепится кривошип привода трапеции.

При отказе дворников работать только в одном прерывистом режиме, то при поиске неисправности можно сделать предположение, что вышла из строя микросхема, находящаяся внутри реле К6, при помощи которой, щётки стеклоочистителя делают паузу в работе. А отказ дворников работать на первой или второй скорости, может быть связан с зависанием одной из трёх щёток коллектора электродвигателя мотор-редуктора.

О нас:

Каждый из нас сталкивается с проблемами во время эксплуатации автомобиля. Это всегда неприятно. Однако, иногда эти проблемы можно решить самостоятельно.

Основная цель этого сайта — помочь автомобилистам избежать лишних затрат при ремонте автомобилей, подсказав причины неисправности и варианты ее устранения.

Мы нацелены на живое общение, поэтому надеемся на Ваши комментарии и взаимопомощь другим автомобилистам.

Спасибо, что Вы с нами и удачи на дорогах!

Контакты:

Если Вы нашли свою фотографию или текст на нашем ресурсе — скажите нам об этом. Мы укажем Ваше авторство или удалим материал.

Устройство системы стеклоочистителя представляет собой довольно простую схему. При желании, любой автовладелец в состоянии разобраться в причине неисправности и устранить ее самостоятельно.

В случае прекращения работы дворников, первым делом надо проверить целостность предохранителя. Это наиболее распространенная причина неисправности, которую легко устранить, не прибегая к сложным технологическим процессам.

Перегорел предохранитель:

• снимаем крышку, находящуюся слева от водителя, под рулевой колонкой, под ней расположен монтажный блок;
• на крышке монтажного блока нарисована схема расположения реле и предохранителей автомобиля, находим нужный предохранитель и меняем его в случае необходимости;

Неисправность реле:

Если не работают дворники на Ладе Калина

в прерывистом режиме, необходимо поменять реле, находящееся в монтажном блоке, рядом с предохранителями.

Неисправность электродвигателя стеклоочистителя:

• проверяем клемму массы электродвигателя, прикрученную к кузову автомобиля рядом со стойкой;
• зачищаем ее и место крепления;
• устанавливаем на место;

ВАЗ 1117 Если это не возымело результата, отсоединяем разъем электропривода стеклоочистителя, находящийся под рамкой ветрового стекла.

При помощи тестера или любой другой прозвонки, проверяем, приходит ли питание на разъем. Если питание приходит, то необходимо поменять электромотор дворников.

Что такое «дворники» и когда их надо менять

Стеклоочистители представляют собой устройство, в котором металлический рычаг соединён с резиновой чистящей поверхностью. Щётка «дворника» закреплена на рычаге специальным держателем с пластмассовой заглушкой. Они выделяются в две разновидности: каркасные и бескаркасные.

Каркасные щётки имеют подвижные детали, которые называются коромыслами. Они удерживают чистящую поверхность на лобовом стекле. Коренным недостатком таких «дворников» является наличие шарнирных соединений, которые уязвимы к попаданию снега и льда, что выводит стеклоочистители из строя. К тому же, резиновая щётка часто неплотно прилегает к стеклу, что делает её работу неэффективной.

Стеклоочиститель каркасной конструкции

Бескаркасные «дворники» вместо коромысел имеют пружину, которая и прижимает щётку к поверхности лобового стекла. Такие стеклоочистители внешне выглядят более органично, лучше очищают стекло и не так быстро изнашиваются. Узнать их можно по характерному изгибу их формы. «Дворники» такого вида устанавливаются на большинство современных автомобилей и обладают следующими достоинствами:

• Гораздо лучше выглядят.
• Можно применять на стекле любой кривизны;
• Не ухудшают аэродинамические свойства кузова.
• Менее чувствительны к обледенению.
• Не мешают обзору в сложенном состоянии

Приборы для диагностики электрооборудования

В комплект основных приборов для диагностики входят тестер цепей или вольтметр (хотя вполне можно использовать и банальную 12-вольтовую контрольную лампу, оснащенную комплектом соединительных проводов). При наличии можно использовать индикатор обрыва цепи, который включает в себя лампу, независимый источник питания и соединительные провода.

Кроме того, следует всегда в своем автомобиле возить комплект проводов для запуска двигателя от альтернативного источника (обычно это аккумуляторная батарея другого автомобиля). Такие провода оборудованы зажимами по типу «крокодил».

Не лишним будет иметь прерыватель электрической цепи, поскольку это оборудование можно применять для подключения элементов цепи и шунтирования электрооборудования во время диагностики.

Коробка передач

Автоматическая коробка (АКПП), Радиатор АКПП, Гидроблок, Гидротрансформатор, Датчик АКПП, Декоративная накладка, Картер АКПП, Кронштейн АКПП, Мехатроник ДСГ, Поддон АКПП, Прокладка АКПП, Подушка АКПП, Ручка АКПП, Сальник АКПП, Соленоид АКПП, Термостат АКПП, Тормозная лента АКПП, Трос АКПП, Щуп АКПП, Механичаская коробка (МКПП), Масляный радиатор, Вторичный вал, Датчик коробки МКПП, Картер коробки МКПП, Кронштейн (крепление) МКПП, Кулиса, Первичный вал, Подушка коробки МКПП, Подшипник вторичного вала, Подшипник первичного вала, Привод спидометра, Прокладка коробки МКПП, Промежуточный подшипник, Ручка коробки МКПП, Рычаг переключения, Сальник вала, Сальник коробки МКПП, Синхронизатор, Трос коробки МКПП, Шестерня передачи, Вариатор CVT, Ремень вариатора

Не прижимает дворник Гранта

Всем привет, друзья. Кто как лечил данную проблему? Не прижимает дворник с пассажирской стороны. Остаётся неочищенное место. Дворники Alca, новые. Спасибо.

Купи самый дешёвый дворник в ашане за 100 р. Если там же будет след значит, дело не в дворнике а в пружине или в самом поводке

0 0 Рейтинг ответа: 0

Херня все эти бескаркасники. На лето ставлю каркасные LYNX 260 пара на Экзист. Зимой этой же фирмы только в чехле.

0 0 Рейтинг ответа: 0

Зимой и летом использую одни и теже бескаркасные AVS. Стоит комплект 500 руб. Родные давно выкинул.

0 0 Рейтинг ответа: 0

Выход другую щетку поставить.

0 0 Рейтинг ответа: 0

С грантовским изгибом стекла, многие бескаркасные оставляют неочищенные места. Дело не в щётках, а особенность стекла и древность Калиновский платформы, которая берёт начало в начале 90х годов. Сейчас ни на одной современной машине нет таких закруглённых стёкол. Лучше каркасные использовать.

0 0 Рейтинг ответа: 0

Взял по совету одного товарища, который кстати, есть в группе гибридные дворники Heyner hybrid! Отьездил осень, зиму и весну докатываю! Они подороже, но никаких неочищенных участков нет! Отдал я за них 800 рублей. Не пожалел ни разу.

0 0 Рейтинг ответа: 0

Катаю 3 года бош ЭКО, чистят полностью. Попробуй поводок немного выгнуть наружу.Было тоже самое,выгнул,помогло.

0 0 Рейтинг ответа: 0

Поводок немного загибал во внутрь и нормик.

0 0 Рейтинг ответа: 0

Почему могут не работать дворники?

Самые основные причины, по которым могут не работать дворники на Лада Гранта.

1. Неисправен подрулевой переключатель режима работы дворников.
2. Неисправно контактное реле.
3. Неисправен предохранитель.
4. Неисправен механизм дворников (моторчик, рампа).
5. Обрыв цепи.

Рассмотрим каждую из этих причин отдельно.

Перегорел предохранитель

Самая часто возникающая ситуация — это перегорание предохранителя. Начинать диагностику следует именно с него, для этого замените предохранитель на другой из монтажного блока. Номер предохранителя стеклоочистителя в монтажном блоке F4. Подробная схема монтажного блока здесь.

Предохранитель стеклоочистителя обозначен стрелкой

Реле дворников «приказало долго жить»

Если при замене предохранителя на заведомо исправный дворники по прежнему не работают, то проверяют контактное реле. Проверка такая же, его меняют на заведомо исправное.

Реле стеклоочистителя обозначено стрелкой

Не верная работа подрулевого переключателя

Дворники автомобиля работают только при включённом зажигании. Поэтому, если вы пробуете включить стеклоочиститель на выключенном зажигании и ничего не происходит, то это не поломка!

Подрулевой переключатель режимов работы дворников автомобиля

Если не работает какой-то из режимов, то скорее всего вышел из строя подрулевой переключатель.

Снимаем переключатель режимов дворников для визуальной диагностики
