Поршень тормозного суппорта и другие элементы устройства

Если гремят тормоза

В тормозах данного типа имеются прижимные пружины или плавающие скобы.

Они отвечают за фиксацию колодок к корпусу суппорта. Причиной их поломки служит усталость металла или его плохое качество. В результате чего они теряют упругость и перестают прижимать колодки к корпусу. Из-за этого колодки гремят при малейших проездах неровностей и могут неравномерно соприкасаться с диском, что приведет к появлению на нем буртика или борозд. Также в этом случае могут греметь сами скобы.

Что нужно сделать, когда гремят прижимные скобы тормозов или колодки? Если нет возможности их заменить, то стоит попробовать их своими руками разжать плоскогубцами для предания им большей жесткости. Для этого их нужно вытащить из посадочных мест, разжать и вставить их на место, после чего они перестанут на некоторое время греметь.

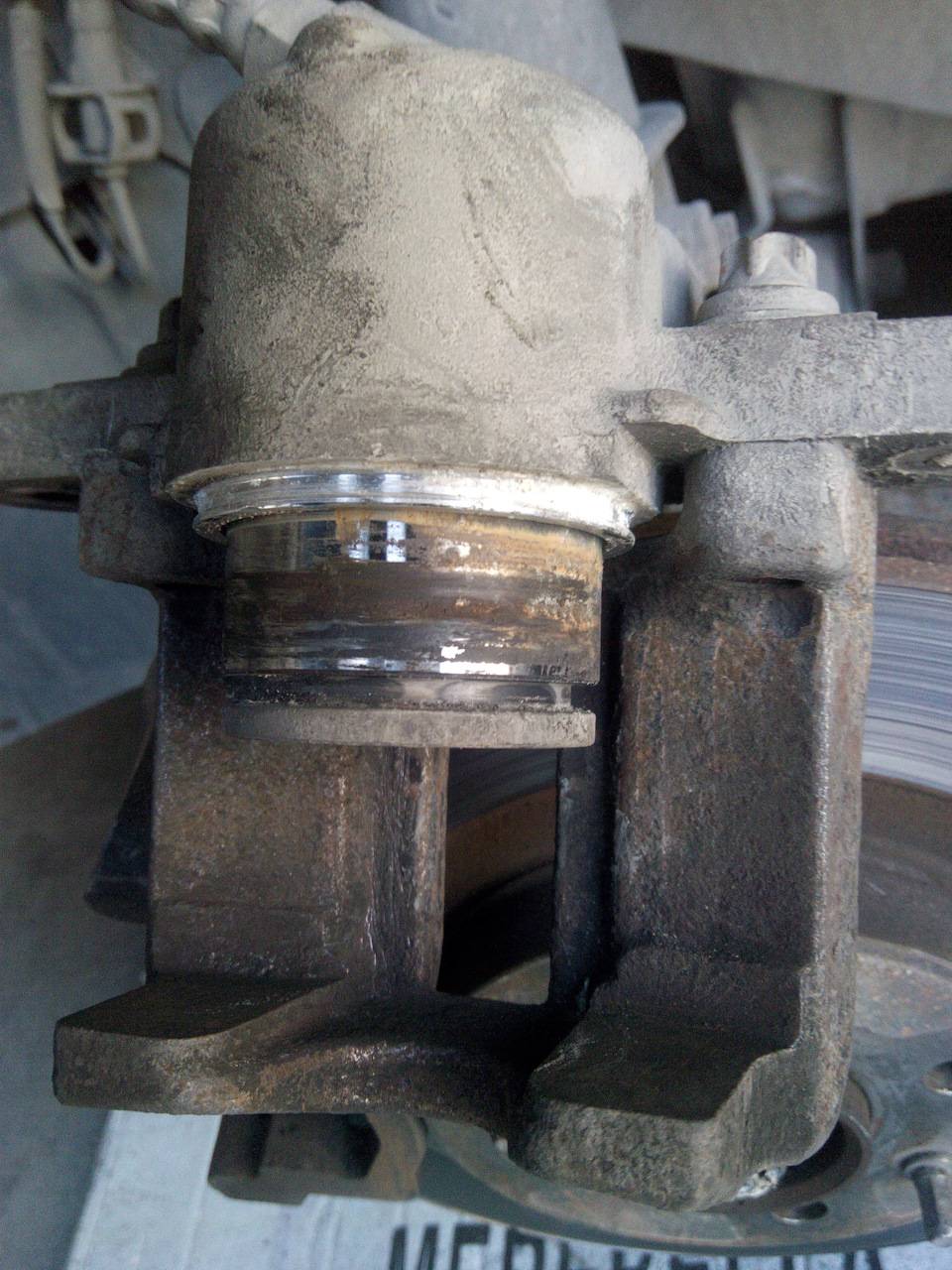

Поршень суппорта тормозного – устройство, назначение, ремонт + видео

При поломке тормозной системы автовладелец сразу проверяет поршень тормозного суппорта и примыкающие к нему узлы. Это оправдано, потому что это устройство влияет на безопасность эксплуатации автомобиля и в конечном итоге на сохранение здоровья и жизни людей. Но что еще мы знаем о суппортах и их эксплуатации?

Поршень суппорта тормозного и другие элементы системы

Если рассматривать устройство тормозного суппорта в целом, следует помнить, что это такой агрегат, который при помощи поршней обеспечивает равномерное прижимание колодок.

Сама конструкция дисковых тормозов предполагает их работу в критических температурных условиях.

Между колодкой и диском в результате трения происходит нагрев поверхностей деталей до температуры в 500-600 градусов Цельсия.

Рассматривая устройство дискового тормоза с плавающей скобой суппорта, следует отметить его характерные особенности.

Его движение относительно диска при торможении происходит таким образом, что довольно легко может спровоцировать различные неисправности в виде критических скоплений грязи, коррозии, а также заклинивания.

В таких ситуациях происходит быстрое изнашивание колодок и увеличение расхода топлива. Более надежной конструкцией считается фиксированный вариант суппорта, где отсутствует его движение относительно диска.

Устройство суппорта переднего тормоза и заднего

Конструкция и устройство суппорта переднего тормоза представляет собой открытый агрегат, позволяющий его эффективно охлаждать во время движения.

В его состав входит диск, закрепляемый на ступице колеса, и сам суппорт. В гнездах размещаются цилиндры, установленные в определенном положении при помощи специальных фиксаторов.

Внутри цилиндров установлены поршни, уплотненные резиновыми кольцами.

Для того чтобы защитить внутреннюю полость от пыли и грязи, устанавливается пыльник направляющей тормозного суппорта. Во внешнем цилиндре располагается специальный клапан, с помощью которого удаляется лишний воздух.

Устройство заднего тормозного суппорта имеет более сложную конструкцию из-за наличия дополнительного механизма ручника. Таким образом, тормозная система задних колес может работать от двух приводов – обычного гидравлического и механического, обеспечивающего дополнительную работу стояночного тормоза.

Целостность защиты тормозного суппорта – залог безопасности

Профилактический ремонт, который может понадобиться вашим тормозам, чтобы не допустить серьезных неполадок, это замена пыльника тормозного суппорта, который обеспечивает защиту открытых частей от проникновения внутрь влаги, пылевых и грязевых частиц, других химически активных веществ. Если эту маленькую деталь не поддерживать в исправном состоянии, то любая грязь, попав внутрь, испортит вам сложную конструкцию.

Однако, перед тем как снимать пыльник, необходимо отсоединить поршень заднего тормозного суппорта. Чтобы извлечь его из корпуса, он должен быть выкручен со стержня, являющегося составной частью ручника. С передней частью тормозов будет немного попроще.

Очень многие автолюбители производят ремонт тормозного суппорта своими руками. Однако в современных автомобилях устройство этой системы является достаточно сложным механизмом, для ремонта которого чаще всего требуется помощь квалифицированных специалистов.

Замена пыльника – пробуем сделать самостоятельно

В каком же порядке подобраться к пыльнику и заменить его? Снимаем с суппорта колпачок, который защищает головку направляющей (ее также называют «пальцем»). Берем подходящий шестигранник, выворачиваем ее и достаем. Теперь нам доступен сам пыльник, снимаем и его.

Если под ним имеется грязь, ее нужно хорошенько вымыть, причем желательно не только с видимой части поверхности суппорта. Если есть возможность, то вдавите поршень, обычно для этого используется специальный инструмент.

Это позволит исключить порчу системы внутри, где песок будет царапать внутреннюю поверхность суппорта и внешнюю поршня.

Когда вы все хорошо промыли, можно вернуть поршень на привычное место и проверить его ход. Если он ходит теперь плавно, а внутри не скрежещет песок, то вы добились своего, можно ставить пыльник и собирать систему.

Но раз уж вы оказались под машиной и заглянули в суппорт, то можно снять его и проверить полностью на наличие дефектов.

Процедура разработки суппортов своими руками

Переходим к описанию самого ремонта. Алгоритм будет примерно следующим:

1. Сначала нужно приподнять машину, используя домкрат и открутить колесо, зафиксировав руль в крайнем положении.
2. Снимается крепежная пружина, а поверхность вблизи расположения тормозного шланга тщательно зачищается. Для этого ее можно продуть сжатым воздухом.
3. Тормозной шланг нужно пережать хомутиком, чтобы не допустить утечки рабочей жидкости.
4. Продолжаем ремонт суппорта своими руками. После этого откручиваем болт, который его фиксирует, и убираем сам шланг в сторону. Необходимо следить за тем, чтобы внутрь него не проникли частицы грязи.
5. После этого демонтируются колпачки на направляющих, а сами они выкручиваются при помощи 7-миллиметрового шестигранника.
6. Пользуясь отверткой, утапливаем поршень, отодвинув его корпус от диска на достаточное расстояние. Можно начинать демонтаж старого суппорта.
7. Сначала вынимаем его из чехла и проверяем на наличие влаги. Из корпуса достаем поршень. Для этого можно снять его с диска, не отсоединяя от шланга суппорт. Достаточно нажимать на педаль тормоза, и он должен выпасть самостоятельно. Чем пережать тормозной шланг? Подойдет любой плотный хомут, можно использовать даже тот, которым на шиномонтаже фиксируют колпаки к колесным дискам. Можно воспользоваться тисками, в которых зажать накрепко корпус, а сам поршень извлекать плоскогубцами. Или применить сжатый воздух, предварительно позаботившись о том, чтобы деталь не повредилась при извлечении.

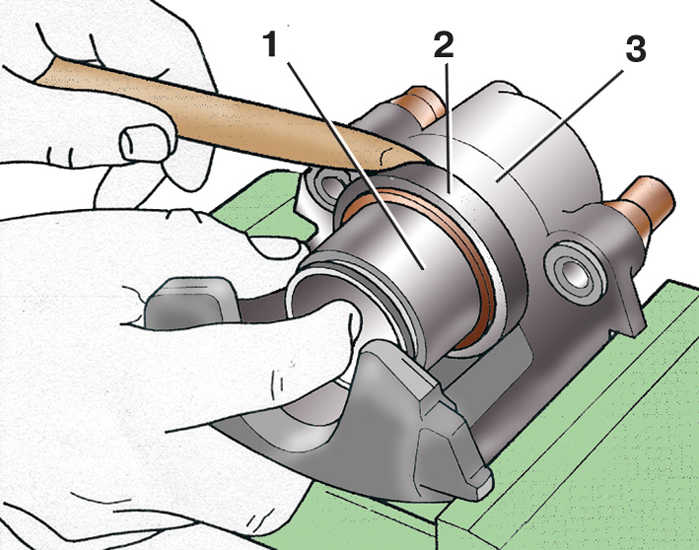

8. Достаем старую манжету, убрав перед этим остатки рабочей жидкости. Тщательно очищаем поверхность, в которой находился защитный чехол, и посадочные места манжеты. Промываем и продуваем воздухом, после чего можно укладывать новую манжету.
9. Рабочие поверхности поршня при ремонте переднего суппорта слегка поливаем тормозной жидкостью. Сам поршень закладывает строго вертикально и слегка утапливается. Сверху одеваем защитный чехол. При этом необходимо убедиться, что не произошло замятия резинки.
10. Теперь поршень можно утапливать полностью, но нужно быть внимательными, чтобы не допустить перекручивания пыльника.
11. Откручиваем скобы, которыми оснащается суппорт. Производим очистку поверхностей, по которым движутся колодки. Нужно следить за тем, чтобы не повредить резьбу, в которой крепятся направляющие. Скоба прикручивается на прежнее место.
12. Закладываем колодку, убедившись в том, что она заняла свою позицию и нигде не застряла. Направляющие нужно очистить от малейших частиц грязи. Суппорт надевается на скобу, а его направляющие наживляются пальцами. Одеваем колпачки и фиксируем пружинки. Не забудьте положить смазку под пыльник тормозных поршней и удалить вокруг ее остатки.
13. Осталось вернуть на место шланг рабочей жидкости и прокачать всю систему несколькими нажатиями на педаль тормоза. Опускаем машину при помощи домкрата на землю и проверяем уровень рабочей жидкости в бачке — при необходимости дозаполняем. На этом переборка суппорта окончена.

Замена

Перед тем как будут производиться работы по замене компонентов, следует поставить автомобиль на ровную и твердую поверхность. Идеально для этого подойдет гараж с бетонным полом. На примере будет рассмотрена правая сторона автомобиля.

1. Первое, что нужно сделать, это поднять автомобиль и подложить что-то под пороги машины для того, чтобы добавить устойчивости. Следует отметить, что при замене заднего тормозного механизма нужно снять автомобиль с ручника.
2. Закрепив машину на месте, нужно снять колеса, это необходимо, чтобы была возможность без труда осмотреть все агрегаты на работоспособность. Для удобства снятия колес следует ослабить каждый болт не более чем на один оборот, затем поднять машину и выкрутить болты совсем. Сложив все болты в одно место, Вы ускорите процесс сборки в разы.
3. После того, как было снято правое колесо с автомобиля, и все болты от него находятся в одном месте, нужно открыть клапан прокачки системы. Сделать это можно обычным ключом, его глухой стороной. Шланг, из которого вытекает жидкость, нужно направить в заранее подготовленную тару, чтобы жидкость стекала именно туда.
4. Затем нужно прижать поршни обратно в суппорт. Выдавливать нужно до тех пор, пока колодки плотно не прижмутся к ротору. Во время выдавливания и будет сливаться тормозная жидкость.

С помощью ключа ослабляем болт, который держит шланг дискового тормоза. Только после этого можно приступать к снятию суппорта с поворотного кулака. Для этого потребуется определенный набор ключей и шестигранников. После этого поворачиваем суппорт и полностью откручиваем болт, который до этого ослабили. Сняв шланг, следует наживить болт, который выкрутили, это нужно для того, чтобы не потерять болт. Сняв старый суппорт нужно взять новый и поставить его на место. Сделать это нужно в обратном снятию порядке. Главное в этом процессе – не потерять болты или пальцы, которые будут сняты в процессе замены. Рекомендуется смазать пальцы новой смазкой, потому что заводское соединение уже нарушено, и если на сухую завернуть, то пальцы могут закиснуть. В каждом автомобильном магазине есть специальная смазка для пальцев, с этим проблем быть не должно. Если во время замены суппорта на цилиндре были замечены следы подтеков тормозной жидкости, то в негодность пришли сальники цилиндров дискового механизма, их тоже следует немедленно заменить

Следует обратить внимание и на состояние пыльников. Во всей тормозной системе существует несколько пыльников. Количество пыльников зависит от производителя автомобиля

Основными являются: пыльник направляющей втулки и пыльник суппорта. Как правило, эти пыльники выходят из строя из-за высокой температуры

Количество пыльников зависит от производителя автомобиля. Основными являются: пыльник направляющей втулки и пыльник суппорта. Как правило, эти пыльники выходят из строя из-за высокой температуры.

Ремонт и профилактика суппорта

В любом суппорте, со скобой или без нее, предварительно проверяется работоспособность поршня – он должен двигаться нормально. Если это так, следующим шагом должно быть уже вышеупомянутый демонтаж суппорта, снятие тормозных колодок и отсоединение магистрали для тормозной жидкости. Поскольку вся конструкция данного узла подвижна за счет направляющего болта, который движется по втулке с резиновой прокладкой, прокладку следует проверить на эластичность и герметичность

Не менее важно и состояние болта со втулкой. Если оно вызывает сомнение – есть следы закисливания, повышенного механического износа и пр

– эти детали меняются на новые.

Зачастую отверстие, куда вставляется резиновая прокладка, имеет нарост из затвердевшей пыли. Это приводит к сдавливанию прокладки и препятствованию движению суппорта по направляющим болтам. В таких случаях обязательной процедурой является очистка отверстия от отложений. Однако использование для этих целей круглого напильника противопоказано по двум причинам: во-первых, этот инструмент малоэффективен; во-вторых, его применение часто приводит к появлению выбоин, в которых скапливается еще больше грязи. Оптимальный вариант – дрель с насадкой нужного диаметра.

Следующий шаг представляет собой нанесение специальной смазки на внутреннюю поверхность отверстия корпуса суппорта. Кроме того, в смазывании нуждается и резиновая прокладка цилиндрической формы, втулка и направляющий болт. И не нужно бояться нанести слишком много, ведь все равно лишняя смазка впоследствии будет вытеснена деталями.

Обязательной смазке, в том числе профилактического характера, подлежит поршень. Для этого вначале демонтируется кольцо прокладки-пыльника с помощью простой плоской отвертки. Далее поршень вжимается, а образовавшаяся полость очищается и заполняется смазкой. Чистить нужно и пыльник, однако целесообразнее его заменить, надеть поршень и зафиксировать кольцом. Благодаря этому поршень менее подвержен коррозии и ходит более плавно, а пыльник не будет затвердевать при возникновении высокой температуры.

Чтобы обеспечить повышенную защиту поверхности суппорта от окисления, ее красят антикоррозионной краской из баллончиков. Однако перед этой процедурой металл тщательно очищается от грязи и ржавчины – в последнем случае понадобится металлическая щетка. Как показывает практика, одного баллончика краски вполне хватает на три прохода для каждого из четырех суппортов.

Если при торможении автомобиля наблюдается скрип, это означает, что некоторые точки суппорта плохо смазаны или же смазка полностью выгорела. Чтобы избежать дискомфорта, при каждой замене колодок следует нанести смазывающий материал на следующие точки – нерабочая поверхность суппорта, два направляющих болта и поршень. И ненужно бояться сделать что-то неправильно: даже автоновичок при минимальном инструктаже вполне способен осуществить профилактические и ремонтные работы в отношении этого механизма.

Неисправности суппортов

Как вы понимаете ничто не вечно, вот и этот узел при постоянной работе изнашивается причем, он работает в постоянной агрессивной среде, да еще и нагревается немало. Вообще нагрев это еще один «враг» этой конструкции, зачастую поддельные запчасти (из Китая), могут просто разрушиться от перегрева

Так что важно выбирать именно нормальные запчасти, либо оригиналы. Запомните — на тормозах не экономят

Зачастую все неисправности суппортов связаны как ни странно с его пыльниками. Как? — спросите вы. Да очень просто, пыльник защищает зеркальную поверхность поршня, а также сальники (которые герметизируют внутреннюю рабочую полость) от различных агрессивных сред. Попросту он не дает ему ржаветь, также не пускает внутрь пыль, грязь и прочие «прелести». Нужно отметить, что суппорт при исправном пыльнике будет работать очень долго. Но стоит этой «резинке» порваться, то сразу же на поверхности рабочего поршня начинают проявляться ржавчина, а внутрь суппорта проникает частички песка, пыли и грязи. Они банально разбивают сальники, проявляется течь. Таким образом, тормозная жидкость будет банально выходить из тормозной системы, а колодки не будут эффективно сжиматься (возможно, вообще не будут).

Да, течь можно назвать неисправностью номер «1».

Вторая – это банальное закисание поршня. Обычно бывает, когда колодка уже сильно изношена и поршень постоянно выдвинут на максимальную длину. Он вроде и прижимает колодку. Но не возвращается назад, потому как на его поверхности от слишком сильного «выдвижения» образуется закисшая кромка, которая мешает ему вернуться обратно.

Что это несет для водителя:

• Повышенный износ тормозной колодки.
• Повышенный износ диска.
• Неравномерный износ колодок. Это знаете когда одна еще почти целая, а вторая полностью изношена.
• Перегрев дисков, а это значит — будут хуже останавливать авто, будут чаще скрипеть особенно летом.
• Биение руля. Поршень может постоянно давить на диск, от этого в руль может идти вибрации, особенно сильно, если нажимаете на педаль тормоза на высоких скоростях.

Третья проблема это громыхание самих суппортов. Некоторые конструкции сделаны так, что они через определенный срок начинают греметь, это говорит о неисправности либо направляющих, либо о неудачной конструкции самого узла. Нужна доработка. Зачастую ставят специальные пружины, которые устраняют это громыхание.

Также в этом пункте хочется отметить, что зачастую поршень может закисать (или даже ржаветь) как бы внутри, то есть частью, которая соприкасается с тормозной жидкостью. Но как такое может быть? ДА все просто – тормозная жидкость это гигроскопична, она со временем впитывает влагу, даже из окружающего воздуха. Уже через три года у вас «компот» в тормозной системе, поршни начинают ржаветь или закисать изнутри – ПОЭТОМУ НУЖНО ОБЯЗАТЕЛЬНО менять тормозную жидкость, хотя бы раз в три года.

Устройство и принцип работы

Обязательными элементами любого суппорта являются:

1. Направляющие колодок. Они могут быть разного вида, более сложными у плавающих конструкций и относительно простыми у фиксированных. Их задача – передать тормозное усилие от прижатых к диску накладок на шасси автомобиля.
2. Гидравлические цилиндры, преобразующие рост давления в системе привода тормозов в прижимное усилие фрикционных накладок к диску.
3. Тормозные колодки, состоящие из прочной металлической подложки, на которую наклеены накладки из специального термостойкого материала с гарантированным коэффициентом трения по стали или чугуну диска.

После нажатия на тормозную педаль в системе нарастает давление, которое передаётся в рабочие цилиндры. Поршни начинают выдвигаться и зажимают диск с двух сторон через колодки.

Выделяется большое количество тепловой энергии, но благодаря размерам диска и его системе вентиляции оно успешно рассеивается, попутно охлаждая и материал колодок.

Тем не менее, температура суппорта растёт и для предотвращения закипания принимаются специальные меры по отводу тепла и составу самой жидкости.

При снятии давления поршни прекращают давить на колодки, а за счёт упругости, имеющихся на них уплотняющих манжет сдвигаются назад на очень небольшое расстояние, порядка десятых долей миллиметра.

Этого достаточно для предотвращения касания поверхностей с одной стороны и обеспечения высокой готовности к торможению с другой. Чем меньше это расстояние, тем быстрее сработает тормоз при следующем нажатии без лишнего свободного хода педали.

Для удаления воздуха из системы на каждом блоке цилиндров имеется специальный штуцер прокачки. Обычно он расположен рядом с местом подсоединения гибкого шланга подвода рабочего давления.

Процедура замены

Откладывать ремонт тормозной системы на потом нельзя, так как от этого зависит ваша безопасность на дороге. Чтобы добраться к тормозному суппорту (переднему или заднему), следует снять колесо. Процесс замены несложный, если вы будете четко соблюдать инструкцию.

Подготовка инструментов

Чтобы провести замену суппорта или хотя бы снять его для дальнейшего ремонта, вам нужно подготовить следующие инструменты:

• плоская отвертка;
• набор гаечных ключей;
• плоскогубцы;
• небольшой болт, диаметр которого должен соответствовать диаметру наконечника тормозного шланга;
• домкрат с противооткатными клиньями;
• рабочие перчатки;
• новый суппорт.

Инструменты для замены суппорта

Замена суппорта пошагово

После подготовки всего необходимого, пришло время менять суппорт. Ниже представлена пошаговая инструкция замены тормозного суппорта.

Шаг 1. Припаркуйте автомобиль на ровной поверхности. Заглушите его и поставьте стояночный тормоз (это позволит зафиксировать задние колеса, что означает, что начинать вы будете с передних колес). Если у вас «автомат», то поставьте автомобиль в режим «Парковка». Для механической коробки передач транспортное средство должно быть на 1-й передаче в сочетании с включенным стояночным тормозом.

Шаг 2. Установите подпорки под колеса или противооткатные клинья (если они у вас, конечно же, есть). Поместите домкрат под переднюю часть автомобиля с той стороны, на которой вы сначала будете работать.

Поставьте противооткатные клинья

Шаг 3. Поднимите домкрат до контакта с корпусом автомобиля. Убедитесь, что опорная точка домкрата установлена в месте, из которого он не соскользнет и не повредится сам автомобиль.

Поднимите автомобиль домкратом

Шаг 4. Как только домкрат контактирует с автомобилем, ослабьте болты, удерживающие колесо. Не снимайте их, а просто ослабьте.

Ослабьте колесные болты

Шаг 5. Продолжайте поднимать автомобиль до тех пор, пока колесо не окажется на расстоянии 5-7 см от земли. Выкрутите болты, удерживающие колесо, а затем снимите его.

Снимите колесо полностью

Шаг 6. Перед вами теперь находится тормозной суппорт, диск и колодки. Задача заключается в том, чтобы снять суппорт, который удерживается двумя болтами. Размеры болтов варьируются, в зависимости от модели транспортного средства. Отвинтите эти болты. Теперь суппорт можно снять. В зависимости от возраста транспортного средства, с которым вы имеете дело, может потребоваться немного усилий, чтобы удалить суппорт.

Выкрутите болты крепления суппорта

Шаг 7. После снятия суппорта вы должны также извлечь кронштейн суппорта. Обычно он удерживается двумя фиксирующими болтами. Выкрутите эти болты, и кронштейн можно будет легко снять.

Неисправности тормозного поршня

Для начала стоит отметить, что не имеет никакого значения, на каком суппорте была обнаружена неисправность. Дело в том, что конструктивно эти детали выполнены одинаково, а значит, имеют одинаковый принцип действия и схожие неисправности. Самая первая и частя неисправность поршня – это плохая герметизация. Она сопровождается и как следствие, снижением эффективности торможения. Главным признаком такой неисправности является то, что при нажатии на педаль тормоза, водитель чувствует сопротивление педали, но торможения не происходит, либо оно происходит медленно.

Причиной такого отказа поршня принято считать нарушение работы сальников, которые отвечают за уплотнение. Со временем эти сальники приходят в негодность и трескаются, а через полученные трещины тормозная жидкость вытекает наружу. Таким образом, на поверхности дисков или колеса можно обнаружить следы тормозной жидкости, а ее уровень в бачке резко снизится.

Другая проблема данных поршней – это их заклинивание. Оно может быть вызвано плохим качеством сборки, в результате чего можно часто наблюдать такую картину, когда педаль не прожимается, и колеса не блокируются. Однако самым распространенным случаем остается тот, когда тормоз срабатывает, но не отключается, так как поршень застрял в этом положении и колодки не разжимаются.

Иногда данные неисправности могут комбинироваться друг с другом. Чаще всего оно так и происходит, поэтому при первых их признаках сразу же проведите соответствующие ремонтные работы.

Виды, устройство и принцип работы

Конструктивно суппорт состоит из корпуса, поршней со штуцерами, скобы для фиксации колодок, направляющих, а также пыльников, уплотнительных и крепежных колец поршней.

Принцип работы достаточно простой.

1. Поршни подключаются к гидравлике тормозной системы. Когда водитель нажимает на педаль тормоза, тормозной цилиндр создает давление в гидравлической системе, жидкость давит на поршни (рабочие цилиндры) суппорта и толкает их вперед.
2. Выдвигаясь под действием давления, поршень толкает и тормозную колодку (в зависимости от конструкции суппорта, только внутреннюю или обе сразу, об этом чуть дальше).
3. Колодки прижимаются к тормозному диску, причем сила и скорость сжатия зависят от того, как водитель давит на педаль. Под действием силы трения колесо тормозит.
4. Как только нажим на педаль тормоза прекращается, давление в гидросистеме падает и поршни отходят назад и отводят колодки от диска. Можно ехать!

Это общий принцип работы тормозного суппорта. Но было бы странно, если за долгие годы инженеры не придумали несколько разновидностей этой несложной конструкции. Сегодня можно встретить два основных типа суппортов: плавающие и фиксированные.

1. Плавающая конструкция — это более старый тип, который до сих пор используется в бюджетных автомобилях. Основная его особенность в том, что поршни находятся только на внутренней стороне суппорта и, соответственно, они управляют только внутренней тормозной колодкой. При торможении поршень выдвигается, колодка прижимается к диску, и одновременно приходит в движение направляющая скоба – она движется в обратную сторону и прижимает наружную колодку.

Устройство суппорта с плавающей конструкцией
Принцип работы суппорта с плавающей конструкцией: 1 — скоба; 2 — направляющая суппорта; 3 — уплотнительное кольцо-демпфер; 4 — суппорт с цилиндром; 5 — поршень; 6 — уплотняющая манжета; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

За счет того, что поршни находятся только с одной стороны, такая конструкция дешевле и проще в исполнении. Однако качество торможения не идеальное за счет того, что колодки прижимаются к диску не одновременно. Поэтому такие суппорта подходят для спокойной «семейной» езды, но не годятся для спорта и агрессивного стиля вождения. На видео, ниже, наглядно показан принцип работы плавающей конструкции.

https://youtube.com/watch?v=tFw8bcI-y8E

2. Фиксированная конструкция — более сложный конструктивно, но и более эффективный вариант. В таком суппорте поршни находятся с обеих сторон, так что при торможении обе колодки прижимаются к диску абсолютно синхронно. Гидравлические каналы суппорта связаны между собой, так что усилие распределяется одинаково.

Устройство суппорта с фиксированной конструкцией
Принцип работы суппорта фиксированной конструкции: 2 — болты крепления; 4 — суппорт с цилиндрами; 5 — поршни; 6 — уплотняющие манжеты; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

Суппорта фиксированного типа ставятся на автомобили, где важно качество, точность и информативность торможения. Их можно встретить в спорткарах, кроссоверах и внедорожниках, просто дорогих современных моделях. Принцип работы тормозной системы с суппортом фиксированной конструкции наглядно показан на видео-уроке, ниже

Принцип работы тормозной системы с суппортом фиксированной конструкции наглядно показан на видео-уроке, ниже.

https://youtube.com/watch?v=pZNkTx_WAVU

В зависимости от конструкции, это может быть и один (в суппортах плавающего типа), и два, и больше. Самые мощные тормозные системы, рассчитанные на диски R22, могут иметь до 12 поршней, по 6 с каждой стороны. Чем больше поршней, тем четче и сильней срабатывает тормоз, колодки более равномерно прижимаются к диску. Конечно, в обычных поездках разница не слишком чувствуется, но в стритрейсинге хороший мощный суппорт – важный элемент тюнинга.

Однако чем больше поршней, тем ниже надежность конструкции. Больше риск получить протечку тормозной жидкости, больше риск любой другой поломки.

Заменить или восстанавливать?

Если регулярно не обслуживать тормозные суппорта, то поршни могут заклинить в цилиндрах. В данном случае не поможет даже ремкомплект суппорта тормозного переднего, тем более что состоит он из пыльника и манжеты. В данном случае необходимо ремонтировать и восстанавливать поверхность цилиндров.

Способ решения данной проблемы зависит от конструкции суппорта, модели автомобиля, а также от самого состояния механизмов. Например, придется купить новый поршень или в самом худшем случае приобретать новый или подержанный суппорт. Это весьма дорогое удовольствие – суппорт тормозной передний правый, и соответственно левый для ВАЗ-2108 обойдется в 2 500 рублей за каждый.

Причины поломки

Причины как всегда банальны, это «закисание» или «закоксовывание» тормозных поршней, либо направляющих. Это может произойти как из-за неправильного обслуживания, так и из-за банальной поломки.

1) Неправильное обслуживание. Зачастую на направляющие в гаражах народных умельцев, набивают ЛИТОЛ или графитовую смазку, что приводит к набуханию пыльника направляющей, а позже она просто «закисает».

2) Это банальный прорыв пыльника. НА направляющую начинает поступать влага, что рано или поздно его разъест и приведет к закисанию.

3) Следующая причина кроется в самом поршне. Его корпус также может страдать от прорыва пыльника, попадает вода.

4) Либо от некачественной тормозной жидкости. Она гидроскопична, а поэтому со временем в ней накапливается много воды, если ее не заменить – то она начинает разъедать поршень изнутри, что также приводит к закисанию.

НУ что же теперь переходим непосредственно к ремонту суппорта. Пожалуй, начнем с самого простого.

Почему суппорт может выйти из строя

Перечень причин, из-за которых данный узел уже не может выполнять возложенную на него задачу, достаточно велик. Однако главнейшим врагом для суппортов является коррозия, которая возникает вследствие проникновения воды и грязи – именно они приводят в негодность рабочие цилиндры и поршни. Впрочем, даже при исправных пыльниках в механизме накапливается конденсат. Ведь во время сильного торможения диски способны нагреваться до 500-600 °С, чтобы потом охладиться. И количество циклов нагрев/охлаждение исчисляется тысячами. В итоге из-за влаги края поршней и цилиндров начинают активно корродировать, а это приводит к необходимости прикладывать большее усилие на педаль тормоза.

Кроме того, ремонт суппорта своими руками может потребоваться по следующим причинам:

 низкое качество тормозной жидкости, в составе которой слишком много воды, провоцирующей коррозию металла;

 окисление пыльников вследствие применения для смазки направляющих неподходящего для данных целей материала;

 нарушение герметичности пыльников.

Проблема тугого хода тормозного поршня рабочего цилиндра со временем только прогрессирует, и система замедления автомобиля начинает либо вовсе отказывать, либо срабатывать через раз. Иногда для решения этой проблемы достаточно ввести в цилиндр устранитель ржавчины и «правильную» смазку или просто смазать направляющие болты суппорта. Однако обойтись малой кровью удается не всегда.

Ремонт суппорта

Самым надёжным и одобряемым производителями способом решения проблемы будет замена суппорта в сборе, причём симметрично, с обеих сторон автомобиля. Начавшиеся процессы коррозии и износа остановить невозможно.

Однако высокая цена подталкивает автовладельцев к промежуточным частичным ремонтам. Для этого многие компании вторичного рынка запчастей выпускают ремкомплекты.

Обычно в состав ремонтного комплекта входят направляющие штоки или втулки, по которым движется скоба, их резиновые уплотнения, а также ремонтные поршни с манжетами и пыльниками.

Если внутренняя поверхность цилиндра ещё находится в рабочем состоянии, то есть на ней нет глубоких рисок и кратеров, то установка ремкомплекта вполне способна продлить жизнь суппорта. Разумеется, обязательной замене подлежат и колодки, которые к этому моменту уже неравномерно изношены.

Если в ремкомплекте нет специальной высокотемпературной смазки для тормозных механизмов, то её необходимо приобрести отдельно. Смазыванию подлежат направляющие и обратная сторона колодок. Применение смазок общего назначения недопустимо из-за высокой рабочей температуры.

После переборки заменяется тормозная жидкость, а система прокачивается. На машинах с АБС это надо делать с использованием специальной программы сканера, иначе полностью заменить жидкость не получится, и накопленная влага снова попадёт в рабочие цилиндры.

Из чего состоит и что изнашивается?

Большая часть тормозных механизмов на автомобилях — это однопоршневые суппорты с плавающей скобой. На мощных машинах применяются механизмы с двумя и более цилиндрами и неподвижным суппортом. В задних тормозных механизмах обычно еще присутствует стояночный тормозной механизм, который на большинстве современных легковых автомобилей реализуется через рабочие тормозные колодки.

Во всех этих механизмах присутствуют подвижные детали. Как минимум это один гидроцилиндр на суппорт, направляющие, а у стояночного тормоза еще и механизм механического прижатия колодок. Помимо этого, износу подвержена гидравлическая запорная арматура, а поверхность суппортов из-за нагрева и механических воздействий постепенно теряет краску и окисляется.

Основные точки износа — пыльники гидроцилиндров, которые одновременно являются «пружиной» цилиндра и частью механизма самоподвода колодок, а также направляющие суппорта, или, в просторечии, «пальцы». Именно из-за износа этих элементов тормоза подклинивают, пищат и перегреваются.

Кроме износа этих основных элементов, есть еще сопутствующие проблемы. Так, из-за износа пыльника гидроцилиндра рабочий поршень гидроцилиндра и даже рабочая поверхность цилиндра суппорта подвергаются коррозии и абразивному износу. Помимо износа «пальцев» суппорта, могут быть изношены и их направляющие в суппорте. Ну и, конечно же, всегда есть шанс нарушения геометрии скобы суппорта или других его элементов, особенно если он легкосплавный. Такое бывает при неравномерном давлении гидроцилиндров на диск и постороннем механическом воздействии, а также сильном перегреве.

Отдельный набор неисправностей у задних суппортов со встроенным механизмом стояночного тормоза. Появившиеся еще в 80-е годы тормозные механизмы типа Teves/ATE в настоящее время почти вытеснили другие типы механизмов стояночного тормоза. У таких суппортов, помимо поломок основной рабочей части, могут требовать ремонта установочные части корпуса суппорта, корродировавшие штоки, шпильки и другие крепежные и не только элементы.

Ресурс суппортов обычно составляет более 7-8 лет даже в условиях нашего климата. Однако есть и исключения. Так, суппорты с легкосплавными поршнями, работающие без пыльников (например, в многопоршневых суппортах Lockheed/AP Racing, применяющихся на многих тяжелых кроссоверах и внедорожниках, а также спортивных тормозных механизмах), могут потребовать ремонта гораздо раньше, особенно если в них используются еще оригинальные алюминиевые поршни с хромированием.

Также суппорты могут потребовать ремонта после ошибок сервиса. Особенно часто такое случается с задними тормозными механизмами с «ручником». Основные предпосылки для ремонта вовсе не писк или свист тормозов — подобного рода «беды» в большинстве случаев связаны с неудачным выбором тормозных колодок, неправильной их установкой или загрязнениями. Неравномерное торможение, недостаток тормозного усилия, неполное растормаживание или утечки жидкости — вот однозначные предпосылки к ремонту суппортов.
