Блок предохранителей схема и расположение на Лада Приора ВАЗ-2170, 2171, 2172
Самые различные, на первый взгляд сложные поломки в электрооборудовании вашего автомобиля могут скрываться элементарно под крышкой монтажного блока предохранителей. Это и залипшие или несрабатывающие реле, перегоревшие предохранители или дорожки. Любые работы по устранению поломок в электрике Приоры рекомендуем начинать именно отсюда.
Монтажный блок Приоры расположен в панели приборов с левой водительской стороны внизу и закрыт крышкой — на фото его расположение выделено синей рамкой:
Что бы получить доступ непосредственно к самим предохранителям и реле, нужно отвернуть три защелки, которые держат крышку, на фото выделены красным:

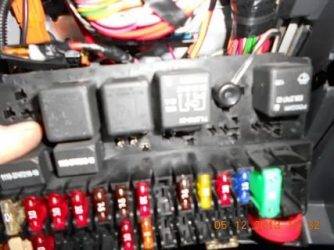

Сняв крышку, мы видим сам блок:
Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.
За что отвечают предохранители в монтажном блоке ВАЗ 2170, 2171, 2172 (Лада Приора).

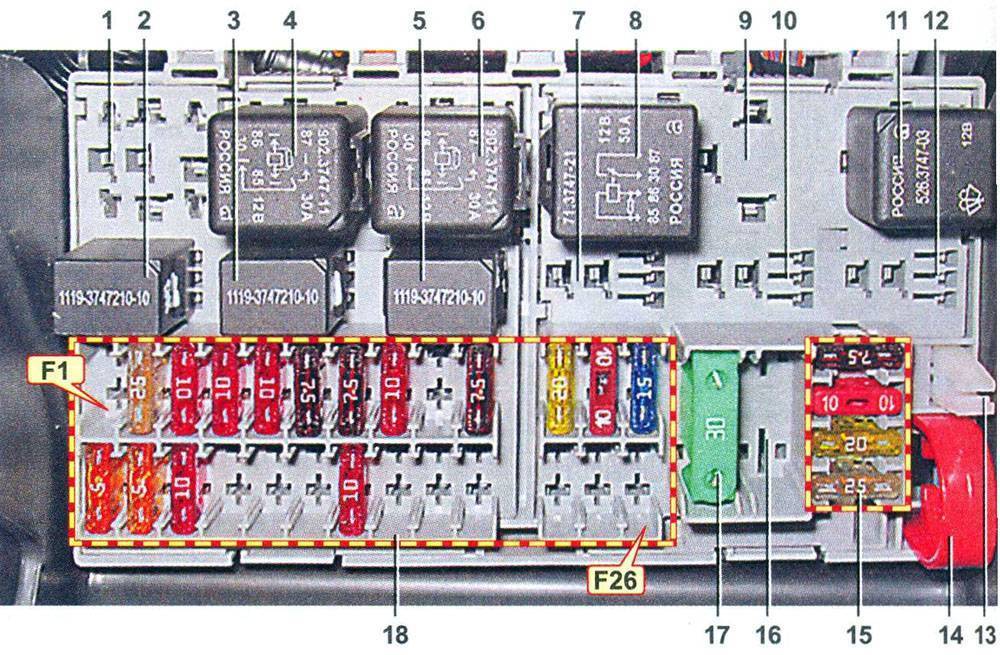

Расположение реле и предохранителей в монтажном блоке:
1, 2 – пинцеты; K1 – реле включения электровентилятора радиатора системы охлаждения двигателя; K2 – реле включения обогрева заднего стекла; K3 – реле включения стартера; K4 – дополнительное реле (реле зажигания); K5 – место для резервного реле; K6 – реле включения омывателя и очистителя ветрового стекла; K7 – реле включения дальнего света фар; K8 – реле включения звукового сигнала; K9 – реле включения тревожного сигнала; K10, K11, K12 – места для резервного реле; F1–F32 – плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.
Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.
Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты
В чем причина проблемы
Иногда неисправности, как таковой, нет. Например, стеклоподъемники могут отказать в сильный мороз, но подобными проблемами страдает и другая электрика. Поэтому специалисты советуют не экономить на покупке/аренде и отоплении гаража. Но куда чаще встречаются механические неисправности.
Если у вас есть подозрение на поломку, сначала необходимо проверить ЦБКЭ – это персональное новшество АвтоВАЗа, которое осуществляет работу пакета электрики. Сначала нужно убедиться в работоспособности предохранителя. Если все нормально, разбираем двери, вооружаемся мультиметром и производим замер вольтажа на клеммах двигателя стеклоподъемника. Если напряжения нет, то:
- Возможна неисправность блока управления стеклоподъемником (кнопка открытия и закрытия окна, расположенная на двери).
- Проблема кроется в соединении разъемов проводов.
- Отказал ЦБКЭ.
- Залип, либо же западает моторчик подъема стекла.
- Трос стеклоподъемника уже отжил свое и нуждается в замене.
- Перекос самого стекла, при полной исправности остальной системы.
Все вышеуказанные поломки встречаются примерно с равной периодичностью, за исключением перекоса стекла, который случается заметно реже.
Самостоятельное определение поломки электростеклоподъемника может быть серьезно затруднено. Во-первых, сложно диагностировать проблему ЦБКЭ. Устройство разработано таким образом, что один из кабелей является многофункциональным. Это может быть:
- Х1-4.
- Х1-6.
Суть многофункциональности заключается в том, что некоторые проводники способны самостоятельно изменять полярность, если поступает соответствующая команда от ЦБКЭ. Указанные пары могут одновременно управлять боковыми зеркалами, центральным замком, обеспечивать подачу тока и т. д.
Для диагностики неисправности ЦБКЭ необходимо выполнить прозвонку Х1-4 или Х1-6, который является многофункциональным
на конкретном автомобиле. При этом следует нажимать и на кнопку подъема/опускания стекла. Если мультиметр зафиксирует наличие электричества при активации кнопки, значит все хорошо. Также нужно проверить и гнезда № 1, № 5, № 11 и № 13. Если во всех случаях отмечается наличие тока и корректная работа системы – значит, причина кроется не в ЦБКЭ.
Что касается блока управления электростеклоподъемниками, здесь, скорее всего, самостоятельно выявить неисправность не получится. Дело в том, что он обеспечивает работу всех подобных устройств в автомобиле, а значит, его можно прозванивать сколько угодно, но подтвердить факт его отказа и выяснить, где именно он отказал, будет очень сложно. Единственный реальный выход в такой ситуации – обращение к специалистам на станции технического обслуживания. С большой вероятностью, без диагностического оборудования обойтись не получится.
Ремонт определяется конкретной неисправностью и не всегда возможен в домашних условиях. Если речь идет о перекосе стекла или плохом контакте проводника – это не проблема. Также можно самостоятельно заменить и износившийся тросик стеклоподъемника, достаточно лишь приобрести новый на ближайшем авторынке. Если же неприятность кроется в блоке управления стеклоподъемниками либо же в ЦБКЭ, тогда без обращения в сервисный центр не обойтись. Самостоятельный ремонт электроники в таком случае невозможен.
Как осуществить самостоятельную замену
Замена ДТОЖ Лады Приора производится только после вышеописанных подготовительных работ. С этой целью отсоединяют провода от детали вместе с клеммой и откручивают её. Удобнее всего это делать, используя глубокую головку на 19 мм. Как только датчик начнёт поддаваться, его откручивают и извлекают вручную.
Последовательность действий при замене детектора температуры:
- Найти отрицательный провод и снять с аккумулятора;
- Немного тосола нужно слить;
- Отжать пластмассовые фиксаторы;
- Разъединить провода;
- Немного ослабить затяжку и аккуратно выкрутить его;
- Заменить датчик и выполнить все действия в обратном порядке.
- Долить тосол обратно.
Поменяй эту запчасть хотя бы раз, — и станет ясно, что особых сложностей процедура не представляет.
Блоки реле и предохранителей
У ВАЗ-2170 предусмотрено три блока реле и предохранителей:
- главный блок;
- монтажный блок;
- дополнительный монтажный блок.
У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.
Главный блок силовых предохранителей
Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.
| Обозначение предохранителя | Расчетная сила тока, А | Цвет корпуса | Электрическая цепь |
| F-1 | 30 | Зеленый | Электронный контроллер двигателя |
| F-2 | 60 | Синий | Реле выключателя системы зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора |
| F-3 | 60 | Синий | Сигнал, блок включения зажигания, прикуриватель, аварийная сигнализация, блок стоп-сигнала, электроцепь вентилятора радиатора, освещение салона |
| F-4 | 60 | Синий | Электрогенератор |
| F-5 | 50 | Красный | Электроусилитель руля (ЭУР) |
| F-6 | 60 | Синий | Цепь электрогенератора |
Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170
Реле и предохранители в салоне
Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.
Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.
Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.
Дополнительный монтажный блок
Дополнительный монтажный блок ВАЗ-2170 находится за панелью правой обшивки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо отвернуть винты крепления облицовки, и снять ее.
В дополнительном монтажном блоке расположены три предохранителя и два реле.
| Обозначение | Расчетный ток, А | Назначение защиты |
| К-1 | Реле зажигания (главное реле) | |
| К-2 | Реле топливного насоса | |
| F-1 | 15 | Электроцепи блокировки стартера и главного реле |
| F-2 | 7,5 | Электроцепь контроллера двигателя |
| F-3 | 15 | Топливный насос |
Для замены предохранителей и реле в дополнительном блоке, извлекать его из посадочного места его нет необходимости. Чтобы снять реле, следует открутить ключом на «8» соответствующую гайку его крепления.Перед проведением работ по замене реле, предохранителей или всего блока, настоятельно рекомендуется отключить провод «массы» от аккумулятора, а также отсоединить колодку жгута проводов электронного контроллера двигателя от разъема дополнительного монтажного блока.
Блок управления и защиты климатических приборов
В «Приорах», оборудованных климатической техникой установлен еще один дополнительный монтажный блок. Он находится рядом с главным блоком, и крепится к «стакану» левой стойки. В зависимости от производителя климатической системы, реле и предохранители в нем могут иметь разное расположение и назначение.
Этот отрывок (второй) взят из статьи: https://ladaautos.ru/lada-priora/gde-naxoditsya-rele-benzonasosa-v-avtomobile-lada-priora.html
Особенности замены сломанных деталей
Расходники и сменные элементы автомобиля Приора часто подлежат замене. Нередко причиной становится неправильная эксплуатация прикуривателя. Заключается она в некорректном использовании слишком больших токов (от 30 до 40 ампер). Что такое прикуриватель? Это металлическая деталь, выполненная в форме спирали, корпус которой из пластика. Вставляется она в специально предназначенный для этого разъем. После нажатия прикуриватель подключается к бортовой сети, может быть удержан с помощью пластин. В это время в спирали возникает процесс нагрева.
Откручивается данный механизм просто, если он заклинивает, конструкцией предусмотрена специальная шайба. При нагреве она плавится, замыкает питание и способствует перегоранию предохранителей. Именно таким образом получается поломка блока предохранителей. Сам процесс смены деталей достаточно прост и не занимает много времени. Еще одна особенность автомобиля в том, что если внутри совмещен отопитель и кондиционер, печка может не работать вовсе.
При этом может измениться расположение на поверхности заслонки, которую потом придется удалить, и микроредуктора мотора. К последнему присоединяется кран, перекрывающий подачу тосола. Подобное расположение кондиционера невозможно для приоры, так как оно греет до указанной температуры, далее срабатывает датчик внутри салона и выключается отопитель. Машина становится такой же температуры, что и воздух снаружи.
Если в машине произошла поломка и владельцу кажется, что проблема в сменном блоке, стоит снять крышку короба и посмотреть состояние электрической проводки. Поломка может быть разной: печка, которая не греет, сломанный бензонасос или неисправная панель приборов.
Если не работает что – то другое, и причина кроется не в этом, стоит просмотреть всю электрическую цепь на предмет замыкания или перегорания. Категорически запрещено сменять конструкцию заводского типа на самодельные устройства (зажимы, скрепки, скрученные жгутики) – это влечет за собой проблемы с безопасностью. Рекомендуется воздержаться от приборов китайского производства – часто такие элементы могут быть выполнены из некачественного материала.
Алгоритм выполнения работ заключается в следующем:
- подготовьте автотранспортное средство к манипуляциям. Для этого достаточно выключить зажигание, отключить аккумулятор – просто снимите клемму;
- в зоне руля отыщите фиксаторы (стандартное количество – три), на которых держится декоративная крышка из пластмассы блока предохранителей. Для легкого открытия достаточно провернуть ручки на 90 градусов;
- далее, необходимо потянуть за накладку и снять ее, предварительно устранив держатели (чтобы не потерять). Подденьте ее снизу и откройте;
- отыщите предохранитель, требующий замены. Не забывайте, на обратной крышке блока есть четкая инструкция, схема назначения;
- чтобы демонтаж был удобен, воспользуйтесь специальными щипцами. Вытащить сгоревший блок просто, сжав его с обеих сторон. Если плавкая нить полностью выгорела, ее стоит полностью заменить. Если визуально повреждений нет, есть вероятность, что сам предохранитель не пострадал;
- смените предохранитель, подобрав идентичный, с одинаковым номиналом.
Если возникла необходимость сменить реле, алгоритм выполнения аналогичен, но при этом задействуются другие щипцы. Плотно закройте крышку блока. Для замены элементов в подкапотном пространстве достаточно проверить под капотом элементы блоков. Устранить неполадки, если таковые имеются. Обязательно проверьте аккумулятор по окончанию работ.
Смена прикуривателя
Большинство водителей используют прикуриватель не совсем по назначению, забывая о том, что многие приборы, использующие ток, подключаются именно через прикуриватель. В результате возникает распространенная проблема — не работает прикуриватель. Состав прикуривателя на автомобилях ВАЗ-2170 такой же, как у многих других моделей — это металлическая спираль, которая покрыта пластиковым корпусом. Для нагревания спирали используется специальный разъем. Ремонт разъема для прикуривателя при мелких неисправностях часто проводится без демонтажа.
Предохранитель прикуривателя на Приоре можно снять достаточно легко. Как и другие предохранители Приоры, его просто отщелкивают. Обычная схема замены предохранителя: определить перегоревший элемент, произвести его замену новым с определенным установочным местом в блоке. В данном случае сила тока заменяемой запчасти будет зависеть от нахождения установочного места.
Может быть так, что замена предохранителя не принесет ожидаемого результата. Тогда в первую очередь рекомендуется провести тщательную проверку провода. Возможно, на нем повреждено изоляционное покрытие. Также нужно проверить, насколько плотно вставлены клеммы соединения. Случается и отключение провода, который питает устройство.
Покупка предохранителя прикуривателя для Приоры сегодня не является проблемой. Отечественные магазины предлагают большой выбор автозапчастей для различных моделей
При этом важно принять к сведению советы специалистов и покупать запчасти заводского качества, выпущенные в России
Предохранители и реле на Приоре под центральной консолью с пассажирской стороны: назначение элементов
Сбоку с пассажирской стороны под облицовкой тоннеля пола имеется еще один монтажный блок с предохранителями и реле. Для чего он нужен, рассмотрим детально. Как уже упоминалось выше, этот блок отвечает за цепи управления бензонасосом, стартером и контроллером (там же установлен и ЭБУ). Чтобы добраться до блока, необходимо снять декоративную накладку, выкрутив саморез крестовой отверткой.
Получив доступ к монтажному блоку, обнаруживаем дополнительный блок с предохранителями и реле.
Изучим его составные элементы.
Реле на этом блоке отвечают за коммутацию следующих видов электрооборудования:
- K1 — реле зажигания.
- K2 — реле бензонасоса.
Предохранители отвечают за защиту цепей следующих устройств:
- F1 — предохранитель синего цвета на 15А, который отвечает за исправность цепи стартера;
- F2 — красного цвета на 7,5А, и отвечает за исправность цепи контроллера ЭБУ;
- F3 — синего цвета на 15А. Это именно тот предохранитель, который очень часто становится причиной неработающего бензонасоса. Если на Приоре не работает бензонасос, то первым делом нужно проверить целостность предохранителя F3 на монтажном блоке под центральной консолью со стороны пассажира.
Ниже представлено видео, которое поможет разобраться, где находится монтажный блок.
Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов
Производитель АВТО-ВАЗ выпускал Приору в комплектации норма с кондиционером
Если являетесь владельцем автомобиля в такой комплектации, то важно знать, что на монтажном блоке некоторые предохранители и реле имеют отличия с предыдущими вариантами. Монтажный блок 1118-3722010-00 с обозначением предохранителей представлен на фото ниже
Предохранители имеют следующие предназначения:
- F1 — Резервное гнездо.
- F2 — 25А — Монтажный блок, реле включения обогрева заднего стекла. Контроллер электропакета, контакт «10» колодки ХР2. Обогревательный элемент заднего стекла.
- F3 — 10А — Правая фара, лампа дальнего света. Комбинация приборов, индикация включения дальнего света.
- F4 — 10А — Лампа дальнего света (левая сторона).
- F5 — 10А — Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
- F6 — 7,5А — Лампа ближнего света (левая сторона).
- F7 — 7,5А — Лампа ближнего света (правая сторона).
- F8 — 10А — Монтажный блок, реле включения звуковой сигнализации. Звуковой сигнал автосигнализации.
- F9 — Резервное гнездо.
- F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов. Лампы STOP-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный STOP-сигнал.
- F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171,2172). Блок управления подушек безопасности, контакт «25».
- F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭУР (ЭМУР), контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
- F13 — 15А — Прикуриватель.
- F14 — 5А — Лампы габаритного света (левая сторона). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
- F15 — 5А — Лампы габаритного света (правая сторона). Плафон освещения вещевого ящика (бардачок).
- F16 — 10А — Гидроагрегат системы ABS, контакт «18».
- F17 — 10А — Противотуманная фара (левая сторона).
- F18 — 10А — Противотуманная фара (правая сторона).
- F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватели передних сидений.
- F20 — 10А — Выключатель рециркуляции (индикатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления системой кондиционирования, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
- F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы. Контроллер управления системой кондиционирования, контакт «14».
- F22 — 20А — Электродвигатель очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты).
- F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
- F24-F30 — Резервные гнезда.
- F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
- F32 — Резервное гнездо.

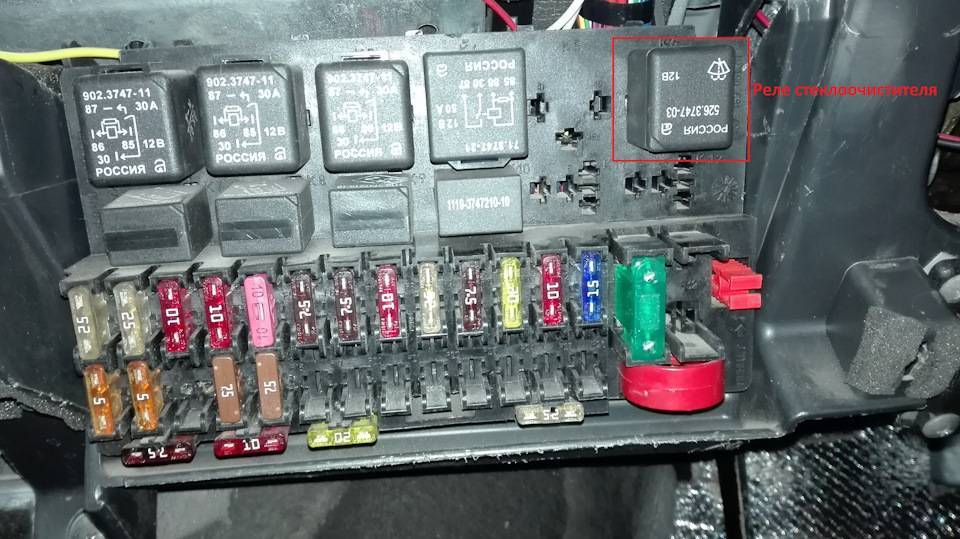

Реле также отличается от Приоры без кондиционера. Ниже на фото обозначения с описанием предназначения каждого элемента для монтажного блока типа 1118-3722010-00.
Элементы имеют следующее предназначение:
Зная предназначение предохранителей и реле, не составит труда самостоятельно определить причину выхода из строя соответствующего электрооборудования автомобиля.
Дополнительный монтажный блок Приоры
- F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
- F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
- F3 (15 А) – предохранитель бензонасоса Приора;
- K1 – главное реле;
- K2 – место, где находится реле бензонасоса Приоры.
Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф
сайта ).
Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.
