Привод спидометра – кто нам считает километры?

Как” заменить привод спидометра?

Для того, чтобы заменить привод спидометра на «классике», потребуется несколько гаечных ключей (на 10, 13) и подъемник, либо смотровая канава.

Последовательность операций по замене привода приводится ниже. Каждый номер на изображении соответствует своему шагу в списке. Работа выполняется последовательно и занимает около 20 минут.

  1. Ключом на 13 отворачиваем болт хомута крепления приемной трубы глушителя к коробке передач.

Отворачиваем гайку крепления гибкого вала привода спидометра.

Ключом на 10 отворачиваем гайку крепления привода.
Ключом на 13 отворачиваем две гайки крепления поперечины к кузову. Затем опускаем заднюю часть коробки передач вниз, чтобы шпильки вышли из отверстий поперечины.
Смещаем коробку передач вправо и вынимаем привод спидометра из отверстия картера.

Новый привод устанавливаем в последовательности, обратной снятию.

Для замены гибкого вала (тросика) отсоединяем верхнее крепление троса привода от спидометра и вынимаем его из отверстия передней панели кузова.

Что такое спидометр

Спидометр – прибор, который измеряет мгновенную скорость движения транспортного средства. Показания счетчика выводятся в км/ч (километры в час) или – в Америке – милях в час. Спидометры бывают двух типов: механические (аналоговые), цифровые. Как действует и что показывает спидометр? У заднеприводного автомобиля спидометр ведет контроль вращения вторичного вала у коробки передач, в этом случае скорость рассчитывается по нему. Соответственно, показания скорости будут зависеть от размера шины, передаточного числа редуктора с заднего моста, а также от собственной погрешности прибора. У переднеприводных автомобилей скорость измеряется при помощи привода левого колеса. К погрешности спидометра добавляется закругление дороги. Мы рассмотрели выше одометр и спидометр (разница, для чего служат, принципы действия). Узнаем теперь причины погрешностей спидометра.

Неисправность проводки

Как уже было отмечено выше, провода со временем окисляются, перегибаются и просто рассыхаются. В конечном итоге это приводит к тому, что полностью теряется контакт, который до этого то появлялся, то пропадал, что и приводило к неправильной работе спидометра.

Проблему эту решить можно несколькими способами. Самый простой — перепаять провода и посадить на термоусадку. Проблема может возникнуть в каком-то другом месте, но этого может и не произойти. Второй метод — заменить всю косу целиком. Более трудоемкий и сложный метод, но как результат — нормальная работа проводки длительное время. Также нужно понимать, что если провод оголенный, то может коротить на массу. В этом тоже нет ничего хорошего, поэтому если вы такое заметили, то стоит постараться как можно скорее исправить проблему.

Замена спидометра скутера

Предназначение и принцип работы спидометра скутера

Штатный спидометр скутера предназначен для отображения:

  • скорости, с которой двигается данное транспортное средство;
  • количества бензина в его бензобаке.

Однако такие приборы часто показывают завышенные показатели скорости, то есть вместо реальных 60 — 70 км/час на шкале будет 80 — 90 км/час. Возможно, таким образом создатели скутеров хотели сделать их технические характеристики более привлекательными для покупателей. А, может быть, уберечь этим лихих наездников от чрезмерно больших для мопедов скоростей. Ведь всем известно, что чем больше скорость, тем хуже устойчивость и управляемость скутера на дороге.

Стандартный спидометр скутера состоит из:

Принцип работы системы измерения скорости заключается в передаче крутящего момента от переднего колеса к магниту спидометра. Для этого на переднем колесе установлена машинка привода троса спидометра, внутри которой расположены шестеренки. Они то и вращают тросик, конец которого и крутит магнит внутри цилиндра для создания сильного магнитного поля.

Под его воздействием цилиндр начинает вращаться, при этом сжимая пружину (причем, чем больше скорость скутера, тем сильнее будет она сжиматься). Пружина, в свою очередь, воздействует на стрелку спидометра, которая отклоняется к конкретному показателю на шкале. Это число и есть скорость, с которой двигается скутер в данный момент времени. Если колесо перестает вращаться, то и прекращается воздействие деталей системы на пружину. Она раскручивается, стремясь занять свое исходное положение, и стрелка возвращается к нулю.

Зачем нужна замена спидометра скутера?

Первой и самой главной причиной для разборки системы контроля скорости и замены спидометра является его поломка. Если другие узлы и детали системы исправны, а стрелка на шкале не отклоняется – значит, спидометр по какой-то причине не работает (поврежден или сломан). В этом случае необходимо его снять и заменить новым.

Еще одна распространенная причина замены прибора измерения скорости — это его неправильные показания. Поэтому любители точных данных часто меняют штатный скутеровский прибор на электронный велоспидометр. Такое устройство позволяет:

  • получать максимально точные данные скорости скутера;
  • определять точное время;
  • фиксировать суточный пробег транспортного средства;
  • получать данные общего пробега скутера.

И последней причиной снятия спидометра является его тюнинг. Многие владельцы, чтобы освежить и обновить главную деталь приборной панели устанавливают на спидометр дополнительную подсветку или заменяют картинку со шкалой на новую и более красочную.

Снятие, разборка, замена и установка измерительного прибора скорости

Демонтаж прибора измерения скорости скутера начинается с классической установки скутера на центральную опору — подножку. После этого следует:

  • открутить и снять передний пластик, клюв и обвес вокруг прибора;
  • отсоединить тросик;
  • открутить крепежные болты спидометра;
  • отсоединить все провода, лампочки и крепления сзади измерительного прибора.

Разборку спидометра нужно осуществлять в зависимости от производимого тюнинга. Если планируется только установка подсветки — достаточно просто снять стекло и вынуть прибор. Если же в планы входит и замена картинки, то необходимо:

  • снять стекло;
  • вытащить сам прибор;
  • демонтировать стрелки, не откручивая крышку и не прикасаясь к шайбе. Для этого следует аккуратно ножницами взять стрелку под корень и вытащить (можно немного прогреть феном). При демонтаже стрелки бензинового датчика нужно действовать очень бережно, чтобы не погнуть его стержень;
  • открутить пластину.

Для тюнинга подсветки используется само клеящаяся светодиодная лента длиною около 30 см. Для ее монтажа необходимо:

  • отсоединить заднюю крышку и поклеить ленту внутри (внизу);
  • вывести провода наружу через отверстие для лампы;
  • собрать спидометр;
  • проверить полярность проводов лампы и ленты;
  • соединить их согласно полярности (плюс ленты к плюсу лампочки, минус к минусу соответственно);
  • собрать систему контроля скорости в обратном порядке;
  • проверить работу системы.

Для картинки спидометра можно использовать готовые шаблоны или же создать свой собственный шедевр. Картинку лучше устанавливать сверху на пластину, так как даже картонная версия получается очень хрупкой и ненадежной. После установки пластины с картинкой нужно установить на место стрелки и собрать спидометр в обратном порядке. После этого установить этот прибор на место, собрать систему контроля скорости и закрепить обвес на скутере. Вот собственно и все — ваш обновленный скутер готов к новым поездкам и приключениям.

Процесс установки

Весь процесс можно разделить на несколько этапов:

  • осмотр машины на предмет необходимости замены датчика скорости и спидометра;
  • подбор и замена (по необходимости) датчика скорости и спидометра;
  • подключение проводов тахографа к датчику скорости и спидометра;
  • проверка;
  • калибровка и активизация блока СКЗИ(производится в специализированном центре).

Теперь о каждом пункте подробнее.

Датчик скорости и спидометр

При осмотре ТС необходимо обратить внимание на датчик скорости и спидометр. Если спидометр механический с тросиком, то его однозначно под замену, а также потребуется установка датчика скорости

Возможен вариант использования проходного датчика, чтобы оставить старый спидометр, но этот вариант только на крайний случай. При установке тахографа на Камаз, могут встретиться датчики скорости в виде маленького генератора, который в зависимости от скорости меняет напряжение которое подается в спидометре, в котором установлен моторчик, скорость вращения которого напрямую зависит от напряжения. При установке тахографа нам МАЗ нам может понадобиться переходник для монтажа нового датчика скорости, его можно подобрать в магазине или выточить (для особых экстремалов).

Какой спидометр установить выбирать только Вам, все зависит от бюджета и размера отверстия на панели приборов. Более подробно с моделями спидометров и датчиков скорости вы можете ознакомиться в каталоге на нашем сайте. Вернемся к установке, если нужно менять спидометр и датчик, проводим работы по их замене. Проводятся они очень просто, чуть выше даны рекомендации по прокладке нового кабеля от коробки до спидометра. Датчик скорости как правило просто выкручивается, и взамен его вкручивается новый.

Теперь подключаем устройство к бортовой сети

Схема подключения тахографа как правило разная, вызвано это огромным количеством не только марок машин, но и их модификациями. Как правило основные подключаемые провода при монтаже: — питание +12\24 Вольта. Берется на 1 контуре питания или протягивается от АКБ; — масса. Подключается на корпус или тянется из клеммной колодки с массой. если на кузове\корпусе ТС нет массы (например автомобили MAN); — зажигание. Как правило есть на замке зажигания (тумблере) или под приборной панелью, обозначается как ACC; — включение габаритов\ближнего света. Предназначено для автоматической регулировки яркости дисплея тахографа, берется от блока предохранителей, в котором предохранитель от света или от провода на фары под приборной панелью; — питание датчика скорости. Питание идет от тахографа к датчику. Тут все просто, согласно схемы на датчике подаем плюс; — масса датчика скорости аналогично; — сигнал от датчика скорости. Просто подключаем от датчика напрямую на разъем; — выход на спидометр. Подключается для того, чтобы работал спидометр. Подключение производить именно от тахографа, а не от датчика скорости. Скрутки «все в кучу» не допускаются! — дополнительное оборудование по необходимости (датчики уровня топлива, температурные датчики и доп. оборудование).

Какие бывают спидометры

Чтобы понять, как сделать подмотку спидометра, нужно, для начала, разобраться в работе и разновидностях самого прибора.

Спидометр – точный метрический прибор, измеряющий величину мгновенной скорости передвижения. Один из самых первых простейших спидометров, изобрел и запатентовал Николо Тесла еще в начале прошлого столетия.

Поверить трудно, но существует 11 видов этого прибора.

  1. По методу измерения:
  • Электронные
  • Индукционные
  • Электромагнитные
  • Вибрационные
  • Центробежные
  • Хронометрические
  • Позиционные – ориентированы на спутниковую навигацию
  1. По индикации;

Аналоговые:

— Стрелочные

— Ленточные

— Барабанные

Цифровые

Не будем долго останавливаться на описании всех этих видов (это отдельная тема). Нужно отметить, лишь, что цифровые приборы не прижились в конструкции автомобилей. Дело в том, что цифры на табло слишком часто менялись (ведь замеряется скорость каждое мгновение). Водитель не мог уследить за этими изменениями и точно определить среднюю скорость движения. Специалисты пытались замедлить отображение, однако это сильно искажали данные при торможении и разгоне. В силу таких обстоятельств, производитель вернул в конструкцию аналоговые, стрелочные спидометры.

В привычных автомобильных спидометрах, встроен еще один измерительный прибор – одометр. Вот он и измеряет пробег (в километрах или милях). Кроме этого, здесь есть еще и счетчик дневного пробега, со специальной кнопкой обнуления пробега (официальная «подмотка» спидометра).

Как все измерительные приборы, спидометр имеет допустимую погрешность. Как правило, отклонения в автомобильных спидометрах происходит в сторону увеличения скорости. Измеряется она не в километрах, а в процентах.

Привод спидометра: виды и отличия

Спидометр – это важный элемент в машинах, а также нескольких других транспортных средств, так как он необходим для слежения за скоростью, чтобы не нарушить правила ПДД. Но это не последняя функция этого устройства.

Все возможные спидометры обладают скоростным магнитным узлом, благодаря вращению магнитов, образовывается поток, он передвигается через катушку тем самым способствуя индукции вихревых токов. Они, тем самым, начинают создавать еще магнитные поля. Они действуют между собой, стрелка устройства передвигается по шкале частоты, с помощью этого вращается магнит.

Все спидометры делятся на три категории.

  • Механические спидометры.
  • Электромеханические спидометры.
  • Электронные спидометры.

Механические спидометры. В спидометре такого типа процесс измерения скоростного режима и индикация происходит благодаря механическому устройству. В качестве датчиков используется шестеренка, которая соединяется со второстепенным валом КПП, в качестве этого выступает узел скорости с указателем стрелки и счетчик барабана. Раньше использовали спидометры в виде барабана и ленты. Но их перестали применять уже достаточно давно.

Электромеханические спидометры. В этих приборах измерение скорости проходит с помощью разных электронных или электромеханических датчиков, которые подключены к КПП. Индикация скорости происходит благодаря миллиамперметру или скоростному узлу механического спидометра, а индикация расстояния — счетным барабаном, которая приводит в движение шаговый электромотор.

Электронные спидометры. Это развитие новых электромеханических спидометров, главным отличием считается замена одометра — в электронном устройстве он полностью цифровой.

Рекомендации по поиску и устранению причины неисправности одометра

1. Механический одометр. Часто случается, что в одометре вращаются, например, метры и десятки метров, а более старшие регистры застыли на месте. В этом случае необходимо доставать и разбирать приборную панель, вынимать счетчик.

При проходе полного круга нижнего регистра в счетчике есть колесо с толкателем, который приводит во вращение следующий регистр. Скорее всего, оно заломано. Легче заменить счетчик, чем его ремонтировать. Разобранный счетчик выглядит непрезентабельно.

В механических приводах одометров часто изнашиваются тросики и шестерни, расположенные в блоке отбора частоты вращения. Их необходимо только менять. Устройства приходится искать на разборке.

2. Датчики одометра в КПП. Датчики одометра, расположенные в коробке передач, могут быть механического

и электромагнитного типа

Для определения, что неисправен именно датчик, необходимо выполнить компьютерную диагностику. Можно демонтировать датчик и посмотреть, в каком состоянии находится шестерня. Если она изношена, одометр работать не будет.

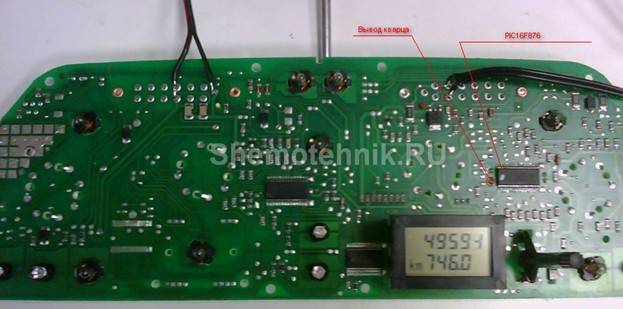

3. Схемы управления цифровым одометром на приборной панели. Именно их чаще всего «беспокоят» во время корректировки показаний пробега. Для того, чтобы получить к ним доступ, приборную панель необходимо разобрать. Микросхема управления обычно находится в непосредственной близости от цифрового одометра.

Если на выводах микросхемы обнаружатся признаки не заводской пайки, значит, над микросхемой уже кто-то поколдовал. Возможно, нет резона восстанавливать прошивку или работоспособность микросхемы. Лучше приобрести плату или целиком приборную панель с разборки. Однако здесь есть тонкость. Показания одометра вновь установленной приборной панели будут переданы по наследству от той машины, с которой его демонтировали. Если ваши старые показания были выше в автомобилях Пежо, например, они перескакивают от блока управления кузовом вашего автомобиля в бэушную панель. Как говориться, из двух зол выбирается худшее.

4. Датчики вращения колеса. Если не работает датчик вращения колеса, показания которого берутся в качестве основного для расчета скорости и пробега, тогда одометр не будет фиксировать увеличение пробега. В общем, неплохо, но и скорость не будет фиксироваться. Определить, какой именно датчик неисправен, проще всего при помощи компьютерной диагностики. Вид датчика, последовательность его замены аналогична обычному датчику колес АБС.

5. Неисправность индикатора одометра. Довольно частая неисправность. Чтобы не менять панель в сборе, можно разобрать приборную панель, далее заменить неработающий узел.

Демонтаж панели не представляет трудности.

Другие неисправности, типа потери связи с приборной панелью по CAN-шине, сбой прошивки бортового компьютера и т.п., самостоятельно устранить сложно. Во многих случаях необходимо специальное оборудование. Лучше обратиться к автоэлектрику.

Основные неисправности

Такая деталь, как тросик привода спидометра, отличается высокой надежностью. Но исключать проблемы с этим механизмом не стоит (тем более что технология весьма устаревшая). Так, во время эксплуатации стрелка на панели приборов может дергаться или вообще перестает реагировать на изменение скорости. Как же быть в такой ситуации? Не обязательно нужна замена тросика спидометра. Причина может заключаться в банальном ослаблении гайки, что крепит гибкий вал к приводу. В этой ситуации поможет подмотка спидометра, а точнее, затяжка той самой гайки. В половине случаев проблема уходит сама собой.

Проверка и замена датчика скорости ВАЗ 2107

Во время движения автомобиля датчик скорости ВАЗ 2107 (инжектор) формирует данные о скорости, поступающие на электронный блок управления двигателем. Его поломка вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Проверить и заменить датчик можно самостоятельно. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Работа датчика скорости основана на эффекте Холла, который описывает возникновение электрических импульсов во время размещения в магнитном поле проводника с постоянным током. Датчик формирует импульсы во время вращения выходного вала КПП ВАЗ 2107. За время прохождения автомобилем километра пути датчик скорости ВАЗ 2107 формирует около 6000 импульсов, частота которых позволяет определить текущую скорость движения.

Где находится датчик скорости ВАЗ 2107

Датчик закреплен на коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединять трос спидометра КПП.

Признаки неисправности

Главный признак проблем в работе датчика — выдача соответствующего кода ошибки бортовым компьютером. Неисправности могут проявить себя в других признаках:

  • повышенный расход топлива;
  • плохая тяга двигателя;
  • неработающий или работающий с большой погрешностью спидометр;
  • нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими узлами автомобиля

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно становятся окислившиеся контакты на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя.Контакты следует осмотреть, при необходимости зачистить и смазать “Литолом”. Поиск обрыва проводов лучше начать с мест вблизи от штекера. Там они чаще изгибаются, соответственно, перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ома. Если поломка не выявлена, необходимо проверить сам датчик скорости. Для этого придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Чтобы демонтировать датчик скорости, необходимо выполнить такие операции:

  • установить автомобиль над смотровой ямой;
  • включить стояночный тормоз;
  • подставить противооткатные башмаки под колеса;
  • из смотровой ямы, используя шлицевую отвертку, открутить гайку троса привода спидометра;
  • отстыковать трос от коробки переключения передач;
  • ослабить пластиковый хомут, который стягивает жгут проводов, идущий от датчика скорости;
  • надавить на пружинные фиксаторы и отстыковать колодку от датчика скорости;
  • ключом на 22 выкрутить датчик из привода спидометра;
  • извлечь датчик скорости.

Датчик скорости ВАЗ 2107 можно проверить, используя мультиметр или “контрольку”. Для установки датчика необходимо проделать вышеприведенные действия в обратном порядке.

Проверка датчика скорости

Проще всего проверить датчик скорости, установив на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться в его работоспособности или поломке. Если же нового датчика скорости ВАЗ 2107 под рукой нет, стоит сначала проверить старый, а потом уже отправляться в магазин за новым.Для проверки работы датчика скорости понадобится небольшая пластиковая трубка с диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в такой последовательности:

  • подключить вольтметр к выходу датчика, подающему электросигналы, и к “массе” автомобиля;
  • надеть трубку на ось датчика;
  • вращать трубку.

При вращении трубки напряжение на выходе датчика должно расти пропорционально скорости вращения. Если этого не происходит, необходима замена датчика скорости ВАЗ 2107.

Совет: аналогичным образом можно проверить датчик скорости непосредственно на автомобиле. Для этого надо вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и “массе” и начать вращать колеса. Если появляется напряжение и импульсы — датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности на “плюсовой” вывод датчика скорости необходимо подать напряжение. Если при вращении датчика лампа мигает, проблема не в датчике. Придется проверить другие узлы и детали “семерки”, способные оказать влияние на работу ЭБУ двигателя.

Описание ДС

Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.

Конструкция и принцип действия

Конструктивно по схеме эта деталь состоит из:

  • привода спидометра;
  • корпуса;
  • а также самого контроллера с разъемом для подключения к бортовой сети.

Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.

По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.

Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.

Признаки неисправности

Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.

Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:

  • спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
  • в работе двигателя, в частности, на холостых оборотах проявляются сбои;
  • увеличился расход топлива;
  • работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
  • двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
  • если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
  • в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
  • в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).

https://youtube.com/watch?v=qiDmZLUuTMI

Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.

Также причина неисправности может заключаться в нарушении целостности изоляции проводки в области установки выпускного коллектора. В условиях повышенных температур изоляция может расплавиться, что приведет к замыканию устройства. Также ДС может передавать неверные показания из-за износившегося тросика спидометра. Со временем на нем образуются трещины и разрывы, что способствует выходу из строя контроллера.

Видео – Ремонт спидометра на ВАЗ 2109

Почему привод спидометра должен быть всегда исправен?

Ответ на этот вопрос достаточно прост. Дело в том, что не все водители в состоянии правильно переключить передачу без соответствующей информации о скорости движения автомобиля. В особенности, это касается тех, чья «девятка» не имеет тахометра на приборной панели. Неправильное переключение передачи может сказаться на дальнейшей работе коробки передач и двигателя автомобиля.

Кроме того, не имея информации о скорости автомобиля, можно запросто стать нарушителем скоростного движения и тогда проблем с ГАИ не избежать.

Будет полезно: Устройство стартера ваз 2109 (бендикс, втулка, щетки), какой узел лучше: редукторный или обычный?

Именно поэтому спидометр должен работать исправно и без отказов. Удачи на дорогах!

Как работает спидометр

Существуют две основные модификации спидометров:

  • механические;
  • электронные.

Принцип работы механического спидометра заключается в трансформации скорости вращения вала в энергию, которая сдвигает стрелку. Привод спидометра расположен в механической или автоматической коробке переключения передач и соединен с индикатором с помощью гибкого защищенного металлическим кожухом троса. Наконечники обеих сторон тросика выполнены в виде четырехгранника, благодаря чему эффективно передают вращение от привода к индикатору. Механический спидометр всегда соединен с одометром (индикатором пробега автомобиля) и составляет с ним единый блок.

Принцип работы электронного спидометра заключается в датчике, который вырабатывает импульсы определенной частоты и длительности (зависит от скорости автомобиля). Датчик присоединен либо к отдельному электронному спидометру, либо к бортовому компьютеру. И компьютер и спидометр выполняют одинаковую функцию – подсчитывают количество импульсов за единицу времени и преобразуют значение в понятные километры или мили в час.

Причины возникновения неисправности тахометра

Чаще всего признаком поломки измерителя является “неадекватное” поведение стрелки. Если замерла или дергается, нужно искать источник проблемы. В этом случае стоит отремонтировать или заменить устройство.

Если не работает тахометр, “ведущие” функции машины не страдают. Но опытные автовладельцы предупреждают, что некорректные показания прибора не позволяют вовремя идентифицировать проблему с двигателем. Если игнорировать это, есть риск столкнуться с необходимостью ремонта или вообще монтажа нового силового агрегата.

Если не работает тахометр, причины могут быть в установке силиконовых прототипов заводской проводки зажигания (стрелка при этом дергается). Так происходит из-за изменения импульса электротока. Чтобы диагностировать неисправность, снизьте резисторное значение на плате коробки передач. Еще проверьте датчик оборотов — возможно, он передает ошибочные данные. Ну и, конечно, всегда есть вероятность отказа самого устройства.

Подводим итоги

Как видите, проблема отсутствия показаний на одометре – большая неполадка, которая требует серьезного решения и дорогостоящего вмешательства специалистов. Впрочем, не стоит отчаиваться. Даже если ваш автомобиль перестал показывать пробег, можно попробовать решить проблему самостоятельно. Вы можете заменить соответствующих предохранитель, осмотреть датчик скорости на КПП, поискать возможный обрыв проводов. После этого следует обратиться на сервис, описав уже проделанные работы. Запчасти для электроники автомобиля лучше покупать новые, подержанные решения не всегда окажутся уместными.

Вы можете продолжать ездить с нерабочим счетчиком пробега, но следует узнать, какая именно неполадка связана с данной проблемой. Чаще всего вы столкнетесь с тем, что небольшое вложение средств способно полностью изменить поведение этой части электроники автомобиля. Так что всегда стоит искать причины неполадок и исправлять все неприятные моменты, которые присутствуют в вашем автомобиле. Это достаточно удобная возможность для каждого получить необходимые качества эксплуатации транспорта, вернув заводские параметры службы каждого узла. А у вас когда-нибудь были проблемы с одометром в машине?
