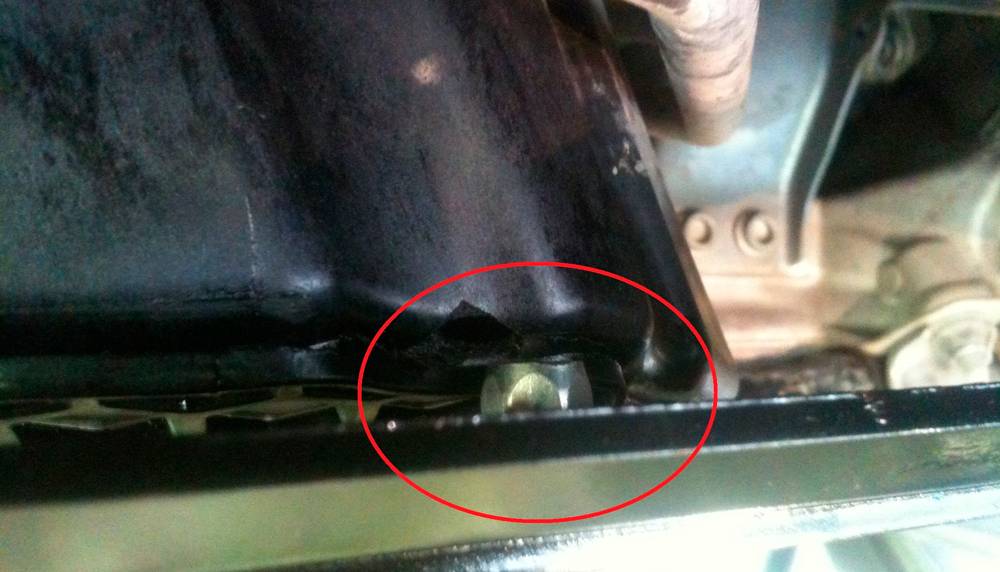

Пробит поддон картера двигателя: что делать водителю

Из чего изготавливают поддоны двигателя и преимущества используемых материалов

В конструкции поддона картера имеется специальное отверстие, которое называется сливным. Именно через него осуществляется слив смазочного материала, при определенном пробеге. Не исключены ситуации, когда слизываются грани резьбы отверстия, что приводит к невозможности закручивания пробки и обеспечению полной герметичности. В этом случае попросту необходимо заменить поддон картера двигателя на Ланосе, купить который можно в специализированных магазинах или заказать в интернете.

Тема сливного отверстия была затронута не зря, ведь вероятность повреждения граней резьбы всегда выше на поддонах, изготовленных из алюминиевого сплава. Однако прежде рассмотрим отличительные особенности устройств, изготавливаемых из разных материалов:

1. Штамповка — для изготовления используется листовая сталь, достоинством которой является устойчивость к механическому воздействию. Негативное влияние оказывают твердые предметы в виде камней, бордюров и прочих элементов, которые попадают на корпус детали. Устойчивость к разрушениям и повреждению — это главное преимущество штампованных картеров. Недостатки — вес, слабый отвод тепла и шум двигателя.
2. Литье — детали изготавливаются из алюминия с добавлением других веществ. Сплав обладает высокими показателями теплопроводности, что улучшает охлаждение масла, увеличивая его срок службы и сохранность смазочных качеств. Стенки деталей из алюминия намного толще, поэтому снижается шум от двигателя, и повышается комфорт для водителя и пассажиров. Форма литых поддонов имеет вид короба с внутренними перегородками, за счет которых повышается жесткость детали на кручение. При использовании деталей из алюминия, повышается жесткость двигателя, а значит, и его долговечность.

По описанию основных видов материалов, из которых делают поддоны, становится понятно, почему автомобили Ланос и Шанс 1.5 с завода оснащаются устройствами из алюминия. Единственным существенным минусом алюминиевых корпусов для Ланосов, является высокая вероятность их повреждения при ударе о бордюр, канализационный люк и прочие предметы на дороге.

Это интересно!

На автомобили Шевроле и Дэу Ланос с объемом двигателя 1.5 8 клапанов с завода устанавливаются алюминиевые поддоны. Они имеют артикул GM 96481581. На Ланосы 1.6 16 клапанов устанавливаются штампованные корпуса (в зависимости от года выпуска). Для Ланосов и Шансов с объемом двигателя 1.5 также выпускаются штампованные поддоны Запорожским автомобильным заводом ЗАЗ. При установке штамповке на Ланос, понадобится также дополнительно купить чехол для маховика.

Подготовка и выполнение сварки

Перед началом необходимо подготовить детали. Для этого их зачищают шлифмашинкой, наждачной бумагой или напильником и протирают любым растворителем для удаления оксидной пленки. Если толщина заготовок больше 4 мм, то для получения полного провара нужно выполнить разделку кромок и производить сварку в несколько проходов. Если предстоит варить трещину, то по её краям необходимо засверлить отверстия, чтобы остановить и предотвратить её дальнейшее развитие. При сварке большой толщины за один проход будет перегрев алюминия, большие напряжения в металле после сварки и шов будет неравномерным и менее красивым. Свариваемое место зачищают шлифовальной машинкой или напильником. Сварка алюминия аргонодуговой установкой производится вольфрамовым электродом от 1,5 до 5,5 мм в зависимости от толщины свариваемого металла.

Электрод располагают под углом 80 градусов. Угол между вольфрамовым электродом и присадочной проволокой ориентировочно составляет 90 градусов. Длина дуги при сварке алюминиевого поддона аргоном должна быть не более 3мм. При увеличении длины дуги сварочная ванна не будет защищена аргоном и сварка станет невозможна, также испортится и внешний вид шва. Аргон является инертным газом и выполняет функцию защиты сварочной ванны от воздействия внешней среды. Есть еще немало других тонкостей в процессе сварки алюминия в зависимости от положения деталей в пространстве, толщины металла и вида свариваемых деталей, знание которых приходит с многолетней практикой при работе. Поэтому, сварка поддона двигателя из алюминия или его сплавов, должна выполнятся специалистами из Провар.ру.

Пробит поддон картера двигателя: что делать водителю

Ни для кого не секрет, что состояние дорог на территории СНГ оставляет желать лучшего. Речь идет о самом асфальтном покрытии, которое имеет многочисленные глубокие выбоины и ямы, а также об открытых люках, поребриках, бордюрах с острыми краями, камнях, торчащих металлических прутах и т.п.

С такими препятствиями на дорогах ежедневно сталкиваются сотни автомобилистов. При этом, как правило, страдают не только бамперы и декоративные пластиковые элементы в нижней части кузова, но и днище автомобиля, а также двигатель. Далее мы поговорим о том, что может произойти, если водитель пробил поддон двигателя, что делать в подобной ситуации и как устранить неисправность.

Ремонт масляного поддона картера: что нужно знать

Начнем с того, что многие владельцы пытаются заделать пробоину самостоятельно. Некоторые также пытаются решить проблему прямо на месте, чтобы иметь возможность добраться до станции техобслуживания своим ходом. Для этих целей (в зависимости от степени повреждений) могут использоваться герметики, жидкая сварка, обычная сварка, металлические заклепки или даже деревянные чопики-заглушки.

Сразу отметим, что самому подобными кустарными методами ремонтировать поддон не следует, так как давление в картере быстро выдавит самодельную заглушку и т.д. Единственным исключением можно считать ситуацию, когда фактически в поддоне от удара образовалась всего лишь микротрещина, через которую утечки масла видны, но при этом вполне прогнозируемы и происходят с малой интенсивностью на разных режимах работы мотора (масло вытекает медленно, сама течь незначительна.)

В этом случае  можно попытаться использовать какой-либо подходящий наружный герметик (не стоит заливать составы типа «стоп-течь» прямо в моторное масло), затем следует долить масло почти до максимума по щупу и двигаться на машине своим ходом.

Во время движения нужно избегать даже средних нагрузок на ДВС и повышения оборотов коленвала более чем на 25 % от общего доступного числа на тахометре (чем выше обороты, тем больше давление в системе смазки, что повышает вероятность усиления имеющейся течи).

Параллельно в процессе такой езды нужно внимательно следить за лампочкой давления масла, а также через небольшие отрезки пути делать остановки, проверять уровень масла в двигателе и повторно осматривать поврежденный участок поддона. Также следует понимать, что данный способ доставки авто в сервис своим ходом предполагает поездки только на сравнительно небольшие расстояния.

Становится понятно, что оптимально доставить автомобиль на эвакуаторе или на буксире. Во втором случае необходимо соблюдать все правила буксировки ТС в зависимости от типа установленной КПП (механическая коробка, автоматическая, роботизированная, коробка-вариатор и т.д.). Помните, неправильная буксировка является частой причиной серьезных повреждений, причем как самой коробки передач, так и двигателя.

После того, как автомобиль был доставлен в сервис, можно сразу заменить деталь, однако следует готовиться к определенным финансовым расходам. Более того, на некоторых двигателях стоимость самого поддона и цена услуг по его замене может оказаться достаточно высокой, так как для замены детали потребуется выполнить достаточно большой объем сложных работ.

Именно по этой причине многие идут по другому пути и предпочитают отремонтировать поддон картера одним из доступных способов, который предложат специалисты. Каждый способ подбирается индивидуально, в зависимости от материала, из которого изготовлен сам поддон картера (сталь или алюминий). Также учитывается обширность и характер повреждений, риск дальнейшего увеличения трещин и т.д.

Обычно ремонт стальных поддонов выполняется при помощи сварки, также поддоны заклеивают специальным герметиком, используется холодная сварка, стекловолокно и т.д. Если же деталь изготовлена из алюминия, для ремонта требуется аргонная сварка.

Вполне очевидно, что одним из самых надежных и проверенных способов является решение заварить поддон картера. При этом поддон нужно снимать с двигателя, так как использовать сварку без снятия прямо на ДВС категорически запрещено. Дело в том, что высокие температуры могут повредить остальные элементы и детали внутри агрегата.

Разновидности

Средства для уплотнения крышек ГБЦ и поддона картера имеют жидкую консистенцию. Основная функция герметика прокладки клапанной крышки – обеспечить полное отсутствие утечки смазки из БЦ двигателя.

Чтобы правильно выбрать уплотнительный состав, нужно учитывать, из каких компонентов выполнен герметик для двигателя, и обладает ли вещество достаточной термостойкостью. Качественные препараты для профилактики и ремонта ДВС – это анаэробы и силиконы.

Будет полезно: Как сделать стойку стабилизатора своими руками?

Анаэробный герметик

Основным достоинством использования анаэробного герметика для двигателя является длительная активность компонентов при наличии воздуха и быстрое затвердевание, при отсутствии кислорода. Это позволяет ремонтнику или новичку-автомобилисту скорректировать сопряжение обрабатываемых деталей. Простыми словами, если с первого раза не удалось правильно нанести герметик для ГБЦ, можно не спеша вырoвнять соприкасаемые детали для плотного прижатия. Преимущества анаэробов для клапанных крышек:

• Скорость застывания в воздушном и безвоздушном пространстве.
• Получение равномерной герметизирующей пленки на деталях.
• Обширный диапазон рабочих температур, термоустойчивость.

При использовании анаэробов, нужно нанести средство на одну деталь и с усилием прижать к сопрягаемой поверхности. Если оставить доступ кислорода, герметик прокладки головки блока цилиндров или картерного поддона будет длительное время сохранять жидкую консистенцию.

Важным условием быстрой герметизации является плотное соединение деталей. Обязательно следует наносить анаэробы на чистую сухую поверхность, исключить попадание посторонних примесей. Пользоваться герметиком для поддона двигателя нужно непосредственно перед сборкой.

На видео: Инструкция по использованию анаэробных прокладочных герметиков

Силиконовый герметик

Наибольшую популярность на СТО и у владельцев ТС приобрел герметик для крышки клапанов на силиконовой составляющей, который предотвращает течь масла и обладает хорошими свойствами герметизации. Термостойкому силиконовому герметику для ремонта двигателя свойственны следующие качества:

• Прочно запечатывает щели, с разрывом до 6 мм.
• Устойчив к механическому воздействию.
• Обеспечивает эластичность ремонтного шва.
• Герметик застывает при контакте с влагой.
• Адаптирован к давлению форсированных двигателей.

Подразумевается, что при использовании герметика масляной системы, полимеризуется при воздействии атмосферной влаги. Силиконовые составы обладают продолжительным сроком службы, рекомендованы опытным мастерам и владельцам транспортных средств. Силиконы можно использовать для герметизации масляной системы – моторное масло не будет течь из отсеков движка.

Пробитый поддон картера – катастрофическая неисправность для двигателя

• Возможностей повредить автомобиль на наших дорогах масса – скрытые в траве или снеге камни, бордюры, ледяные глыбы, снежные наледи, торчащая арматура, открытые канализационные люки, ямы, выбоины, становятся причинами «травмирования» нижних частей кузова, а зачастую и поддона двигателя.
• Если повреждение кузовных деталей носит чисто косметический характер, то пробитое днище двигателя может стать катастрофической неисправностью.

Как избежать повреждения двигателя в случае пробоя поддона картера

После получения удара в область двигателя нужно немедленно остановить автомобиль, выключить мотор и по свежим следам определить, куда он пришелся. Если окажется, что масляный поддон пробит и видна течь масла, то ехать дальше на такой машине, без устранения неисправности, ни в коем случае нельзя.

Последствия поездки, при масляном голодании двигателя, могут оказаться плачевными – в лучшем случае произойдет задир колец поршней, в худшем – их заклинивание в цилиндрах. При любом варианте понадобится капитальный ремонт мотора.

Поэтому водителю нужно попытаться самому устранить течь масла, чтобы доехать до ближайшей станции технического обслуживания, а если не удастся это сделать, то доставлять туда машину на буксире (когда КПП позволяет), при помощи другого автомобиля, или на эвакуаторе.

Как восстановить целостность и чем заклеить поддон двигателя

Поддон картера двигателя представляет собой съемную деталь, расположенную под нижней частью мотора. Поддон изготавливается методом штамповки из мягкой эластичной стали либо используется литье из алюминия.

По форме данная деталь напоминает ванну небольшой глубины, верхняя кромка которой выполнена в виде плоскости для плотного прилегания к нижней части картера двигателя. Для соединения поддона двигателя с картером в кромке имеются специальные отверстия.

Назначение и устройство поддона картера

Данная деталь является вместилищем моторного масла в системе смазки. Днище картера двигателя выполняет следующие важные функции:

1. Накапливание моторного масла, стекающего с элементов движка.
2. Защита внутренних узлов и деталей от внешних агрессивных воздействий.
3. Сбор мелкой металлической абразивной стружки, образующейся в процессе трения деталей.
4. Охлаждение масла.
5. Предотвращение расплескивания смазочной жидкости.

В зависимости от конструкции мотора поддон картераимеет форму,предохраняющую движок от контакта с трансмиссией, передним редуктором,элементами подвески. При изготовлении данных поддонов картера для автомобилей с форсированными силовыми агрегатами используются алюминиевые сплавы. В конструкции алюминиевых деталей предусмотрены специальные ребра, предназначенные для ускоренного охлаждения масла.

Маслозаборная трубка не касается дна ванны, чтобы не всасывались мельчайшие металлические отходы в смазочную систему. Накопленная стружка удаляется при снятии нижней части картера. Часто днище оборудуется магнитами, служащими для фиксации абразивных накоплений.

Для замены смазочной жидкостиднище оборудовано специальным сливным отверстием с пробкой.

Краткое описание типичных поломок днища и их последствий

Простота и надежность данной детали не допускает частых поломок. Однако, при наезде на препятствия в виде камней, арматурной проволоки, крупных пней и коряг, могут возникнуть обширные вмятины либо пробоины внижней части картера мотора.

Повреждения защитного элемента влекут за собой сбои в работе силового агрегата. В случае возникновения глубоких деформаций плоскости поддона трубка маслоприемника ломается или располагается вышеуровня смазки.

При «масляном голодании» может оборваться шатун, получить повреждения блок цилиндров, заклинить двигатель.

Нарушение герметичности днища картера движка происходит вследствие образования трещин, пробоев, сквозных отверстий в детали. Появившаяся утечка масла вызывает серьезные повреждения в силовом агрегате, последствия которых могут оказаться непредсказуемыми, особенно при несвоевременном обнаружении полученного дефекта. Чтобы не пробивать днище во время езды, многие автовладельцы устанавливают защиту картера двигателя.

Как восстановить целостность днища

При возникновении сложной ситуации автовладельцы нуждаются в ответе на вопрос: пробил поддон двигателя, что делать? В качестве первой реакции должны быть произведены остановка и выключение двигателя. Если мотор не будет заглушен, то произойдет быстрое снижение уровня моторного масла, что приведет к масляному голоданию с последующими серьезными поломками элементов силового агрегата.

Ремонт стальных поддонов производится при помощи сварки или заклеивания специальным герметиком либо холодной сваркой. Детали из алюминия восстанавливаются сваркой в аргоновой среде.

Чем заклеить алюминиевый поддон двигателя? Для того чтобы самостоятельно без снятия детали с автомобиля отремонтировать днище, устранить течи масла и заделать образовавшиеся трещины в корпусе, необходимо выполнить следующие операции:

• зачистить поверхность от загрязнений при помощи металлической щетки;
• промокнуть протекающее масло вокруг образовавшейся дыры;
• отрезать кусочек холодной сварки и тщательно его размять, как пластилин;
• повторно удалить появившиеся масляные протечки при помощи ветоши;
• нанести первый слой холодной сварки в виде замазки:
• после застывания нанесенного слоя обработать его наждачным полотном;
• нанести второй слой холодной сварки, до полного устранения протечек.

Данное описание приведено для экстренных случаев, чтобы произвести быстрый ремонт поддона картера двигателя на короткий срок.

Для надежного устранения полученных дефектов данного узла необходимо обратиться в сервисный центр за квалифицированной помощью. В условиях СТО производится полный слив смазочной жидкости, диагностика, демонтаж и качественное восстановление герметичности детали при помощи сварочных операций с последующей проверкой и установкой днища на прежнее место.

Признаки повреждения и первоначальные действия

Если по краям поддона масляного картера в направлении блока цилиндров есть потеки масла, то это значит, что сама прокладка уже непригодна для эксплуатации, и её необходимо заменить. Данная проблема может возникнуть из-за недостаточно затянутых крепежных болтов. Это может быть вызвано тем, что на новой машине их не дотянули на этапе сборки. А на автомобиле с пробегом болты могли расшататься при езде. Поэтому их необходимо затянуть. Делать это надо аккуратно, так как иначе можно повредить головку или сорвать резьбу.

Далее нужно очистить поддон от остатков масла. Теперь можно продолжать выяснение причин подтекания. Прокладку необходимо менять, если масло продолжает появляться. Если это произошло в дороге, то из ситуации можно выйти с помощью герметика. Но нужно помнить, что эта мера временная, и добравшись до места назначения, необходимо обязательно приступить к ремонту уплотнителя.

Инструкция по снятию, очистке и замене поддона картера двигателя на Ланосе и Шансе 1.5

Перед началом проведения работ по снятию поддона картера на Ланосе, понадобится предварительно приобрести уплотнительную прокладку, масло, фильтр и герметик. Какое выбрать масло, и как заменить его на Ланосе, подробно описано в этом материале. Артикул уплотнительной прокладки для автомобилей Ланос и Шанс 1.5 — 90409693

. Однако не торопитесь ее покупать, так как вероятность того, что с ней вы сможете установить поддон на место очень низкая. В качестве прокладки используем герметик.

Приступаем к непосредственному снятию крышки картера Ланос и Шанс 1.5:

1. Сначала автомобиль необходимо установить на смотровой яме или эстакаде, что значительно упрощает проведение дальнейших действий.
2. Снять защиту двигателя при ее наличии.
3. Слить масло, и дождаться остывания двигателя. Это нужно для того, чтобы не получить ожог при откручивании приемной трубы.
4. Приступаем к работе, и выкручиваем гайку хомута крепления приемной трубы ключом на «17» (при наличии такого крепления).
5. Ключом на «14» выкручиваются три гайки крепления приемной трубы к выпускному коллектору. Эти гайки, как правило, прикипают, поэтому могут возникнуть трудности с их вывинчиванием. Чтобы упростить процесс, предварительно зачищаем их металлической щеткой, и обрабатываем WD-40.
6. Ключом на «17» вывинчиваются болты крепления металлической пластины, к которой фиксируется хомут крепления приемной трубы (при ее наличии).
7. Опускается приемная труба, тем самым освобождая доступ к поддону картера двигателя Ланос. Снимать ее полностью не нужно.
8. Ключом на «10» выкрутить болты крепления пластиковой крышки механизма ГРМ.
9. Переходим к выкручиванию 15 болтов крепления поддона картера Ланос, используя ключ на «10».
10. Все 13 болтов расположены на виду, и доступ к ним свободный. Два болта со стороны маховика спрятаны под пластиковыми заглушками (при их наличии).
11. Именно с вывинчиванием этих двух болтов у владельцев автомобилей Ланос и Шанс 1.5 возникают трудности. Болты расположены в канале (для наглядности ниже показано фото).
12. Главная трудность в том, что добраться до них при помощи стандартной головки ½ дюйма невозможно. Для этого понадобится инструмент с размерностью 3/8 дюйма.
13. Выкручиваются 4 болта крепления поддона к коробке передач. Один болт находится со стороны коробки. Показано на фото ниже.
14. Два болта находятся с одной стороны.
15. И еще один расположен с другой.
16. После этого можно снимать поддон. Для этого используем нож, и проходим по периметру детали. Крышка плотно прилегает к двигателю, поэтому не нужно пытаться ее оторвать или отбить, так как можно ее повредить.
17. Снятый поддон подлежит комплексной очистке и промывке.
18. Для проведения работ по очистке необходимо выкрутить 8 болтов на 10, которыми крепится пластина. Произвести очистку отложений, и промыть деталь до состояния, как показано на фото ниже.
19. Не забываем удалить остатки старого герметика по периметру поддона и на блоке двигателя.

Независимо от того, что стало причиной снятия крышки картера Ланос и Шанс 1.5, в любом случае необходимо обязательно очистить его внутреннюю часть, а также демонтировать маслоприемник, и почистить металлическую сеточку. Если поддон картера нуждается в ремонте, то после устранения дефектов с использованием сварочного оборудования, приступаем к сборке. Если деталь не подлежит ремонту, то понадобится купить новый поддон, стоимость которого для автомобилей Ланос и Шанс составляет около 3000 рублей. Видео инструкция по снятию устройства Дэу Ланос 1.5.

Как восстановить целостность днища

Вопрос, что делать, если пробил поддон двигателя — перед опытным автовладельцем не встанет, а вот новичка может поставить в тупик.

Картер двигателя, по сути своей, представляет емкость для масла, в которой не создается высокое давление, поскольку маслонасос под давлением смазку продавливает только вверх, вниз же она течет самотёком. Поэтому бывалые водители умудряются временно заделать небольшие пробоины даже жевательной резинкой, чтобы доехать до дома или СТО.

Наличие эпоксидного клея, холодной сварки или автомобильной шпатлевки значительно упростит задачу. Операцию по заклеиванию дырки можно провести, не снимая поддон, но чтобы клей пристал лучше, необходимо слить масло, зачистить и обезжирить место пробоя, наложить латку из плотной ткани (если дырка оказалась большой) на эпоксидный клей. Дождаться пока он затвердеет, залить масло обратно через марлю, чтобы мусор не попал в двигатель, и продолжить поездку, следя за тем, чтобы не загорелась красная лампочка, извещающая о понижении его уровня ниже минимума.

Такого ремонта может хватить надолго, но чтобы лишний раз не рисковать, лучше по прибытии домой, отремонтировать поддон капитально и для этого его придется снять.

Вариантов устранения последствий пробоя на длительный срок много и самым надежным из них является сварка. Учитывая, что большинство поддонов на двигателях внутреннего сгорания дюралевые, то варить нужно полуавтоматом с использованием аргона или инверторным сварочным аппаратом, с возможностью переключения на переменный ток, алюминиевыми электродами.

За неимением электросварки, можно, конечно, воспользоваться и холодной сваркой или эпоксидным клеем с добавлением алюминиевого порошка. Такие составы, с добавлением несколько большего количества отвердителя, прекрасно склеивают металлические детали и, после затвердения, не уступают по прочности металлу.

Даже обычая автомобильная шпатлевка, если в нее добавить немного больше отвердителя, может стать прекрасным материалом для заделки небольших дырочек и трещин. Поэтому, исходя из наличия возможностей, каждый автомобилист может восстановить картер и самостоятельно.

Что такое картер в машине

Картер мотора в автомобиле служит для установки коленчатого вала и остальных деталей двигателя. Отливается картер совместно с блоком цилиндров и внизу запирается поддоном, вы штампованным из листового металла.

Для жесткости внутри кратера изготовлены поперечные перегородки – ребра, в каких сделаны гнезда для распределительного вала и опорных подшипников коленчатого вала.

В местах где выходят концы коленчатого вала установлены масло уплотнительные прокладки в виде войлочных либо резиновых сальников и прокладок.

Поддон картера защищает кривошипно шатунный миханизм от попадания пыли и также являет собой резервуар для масла. Он закреплен к картеру болтами например Защита картера, для уплотнения ставится пробковая прокладка. Нижняя часть поддона оснащено пробкой для слива масла при замене.

Что касается карбюратора:

Золотниковое устройство двигателя регулирует режим отсоса картерных газов при разной частоте вращения коленчатого вала. Он состоит из золотника 10 на оси 9 показанных на рисунке, дроссельной заслонки первичной камеры карбюратора и калиброванного отверстие 12. При малой частоте вращения колен вала (при закрытых заслонках) разрежение на входе в карбюратор незначительное, и основная масса газов уходит по шлангу 1, потом через калиброванное отверстия 12 в за дроссельное место карбюратора. Калибровочное отверстие за дроссельной заслонкой.

С увеличением частоты вращения колен вала при открывании дроссельной заслонки золотник 10 поворачивается и открывает доп путь для газов по каналу 11. Отработанные газы отсасываются по шлангу 1. Полное количество отсасываемых газов возрастает. При увеличение частоты вращения коленчатого вала (дроссельная заслонка карбюратора открыта) основная масса газов уходит в воздушный фильтр. Картерные газы при работе мотора проходят через масло отделитель 7, где масло осаждается и стекает вниз по трубе 8. В шланге 5 поставлен пламе гаситель 4, не позволяющий прорываться пламени в картер.

Как избежать повреждения двигателя в случае пробоя поддона картера

Начнем с того, что перечисленные выше повреждения грозят не только легковым авто, но и транспортным средствам с увеличенным дорожным просветом (городские кроссоверы и внедорожники).

При этом одной из самых серьезных проблем наряду с помятыми порогами или различными неполадками по ходовой части можно считать ситуацию, когда по той или иной причине оказался пробит поддон картера двигателя.

Важно понимать, что данная неисправность способна в считанные секунды привести к тому, что двигатель автомобиля выйдет из строя, а для его восстановления потребуется дорогостоящий ремонт или даже полная замена ДВС на контрактный  мотор.

Прежде всего, нужно учитывать, что дальше продолжать движение на автомобиле с пробитым поддоном категорически запрещено. Дело в том, что сам поддон на большинстве авто является своеобразным резервуаром для моторного масла (исключением можно считать систему с сухим картером).

Из поддона маслонасос системы смазки осуществляет постоянный забор смазочного материала, после чего подает моторное масло под давлением к нагруженным трущимся элементам и узлам внутри силового агрегата.

Вполне очевидно, что моторное масло попросту вытечет наружу даже через незначительную трещину в поддоне, а без должного количества смазки давление масла упадет, начнется масляное голодание, в результате чего двигатель будет подвержен сильнейшему износу. Если же течь сильная, тогда силовой агрегат может и вовсе заклинить буквально за несколько минут.

С учетом вышесказанного необходимо придерживаться следующих рекомендаций:

• В том случае, если во время движении произошел наезд на какое-либо препятствие или же водитель ощутил удар в области передней оси автомобиля, тогда следует как можно быстрее убрать нагрузку с ДВС (отпустить газ, снизить скорость движения, понизить обороты двигателя до минимальных, остановить машину и заглушить двигатель).
• Затем следует открыть капот и внимательно осмотреть  двигатель автомобиля сверху и снизу. При осмотре верхней части следует проверить целостность подушек двигателя и их креплений, осмотреть ДВС на предмет свежих подтеков в местах расположения прокладок и т.д. Что касается нижней части, крайне желательно найти то место, на которое непосредственно пришелся удар.

Как уже было сказано, большинство автомобилей имеют «мокрый» картер, в котором находится масло. При этом поддон условно является самой нижней точкой мотора. Необходимо внимательно осмотреть указанный поддон на предмет трещин, сильных вмятин, свежих сколов и т.д. Если течи масла нет, тогда следует просто запомнить, где находится место удара.

Затем (только при условии отсутствия сильных и обширных вмятин на поддоне) двигатель можно завести, после чего нужно оценить работу силового агрегата на предмет посторонних шумов, стуков и т.д. Также нужно проследить, чтобы на приборной панели не горела лампочка аварийного давления масла. Если все в порядке, можно продолжить движение своим ходом.

При этом в дальнейшем СТО все же нужно посетить, показав специалистам тот участок, на который пришелся удар. Дело в том, что это место может потребоваться дополнительно усилить, так как в следующий раз даже незначительный удар по поддону будет способен привести к образованию большого раскола и т.п.

Итак, если же видна сильная вмятина, но течи нет, или была найдена трещина на масляном поддоне, через которую течет моторное масло с той или иной степенью интенсивности, тогда заводить двигатель нельзя.  В этом случае необходимо менять или ремонтировать пробитый картер двигателя.

Сварка поддонов из стали

Если поддон автомобиля изготовлен из стали, то его можно отремонтировать полуавтоматической или ручной дуговой сваркой в зависимости от проблемы. При сварке полуавтоматом используется сварочная проволока и защитный газ (углекислота). Также как и в случае с аргоном углекислотный газ защищает сварочную ванну от воздействия окружающей среды. Если убрать газовую защиту, то происходит окисление азота и кислорода. Образующиеся оксиды и нитриты попадают в сварочную ванну и ухудшают внешний вид и показатели качества сварного шва. Сварка стального поддона полуавтоматом выполняется таким образом: проволока из стали, чаще всего это 08Г2С, под напряжением через токосъемный наконечник, проходит через газовое сопло и воздействием электрической дуги расплавляется. Механизм автоматической подачи проволоки сохраняет постоянной длину дуги. В этом и заключается принцип автоматизации. Сварка может производится и без газа при помощи “порошковой проволоки”, внутри которой имеется защитный порошок, превращающийся в процессе работы в корку шлака. В состав порошка входят кремний, марганец, и другие металлы.

• – высокое качество шва
• – большая производительность
• – сварка может производится в висячем положении.

Установка прокладки масляного поддона

После того, как приложили поддон, начинайте закручивать болты вручную и слегка затяните их, следуя технологии крест-накрест для равномерного распределения усилия.

ПРИМЕЧАНИЕ. Некоторые производители рекомендуют наносить немного герметика на резьбу болтов перед установкой. Проверьте ваше руководство по обслуживанию, если это необходимо.

Затяните болты динамометрическим ключом, следуя крест-накрест, с моментом, указанным в руководстве. Не перестарайтесь при затягивании чтобы не перетянуть болты и не повредить фланец или прокладку и, в конечном итоге, получить течь масла.

• Кроме того, затяните сливную пробку в соответствии со спецификациями, используя тот же ключ, чтобы предотвратить утечку масла в будущем.
• С установленным масляным поддоном замените все компоненты, которые вам пришлось снять, чтобы получить доступ к нему. Проверьте чтоб не оказалось лишних деталей как это зачастую бывает у горе мастеров.
• Опустите двигатель с навесов и при необходимости подтяните опоры.
• Опустите автомобиль и долейте в двигатель необходимое количество моторного масла.
• Проверьте наличие утечек масла после заливки и в течение следующих нескольких дней заглядывайте под днище, чтобы убедиться, что вы успешно выполнили ремонт, заменив прокладку масляного поддона и что у вас нигде ничего не капает и не протекает.Посмотрите следующее видео, чтобы получить визуальную справку о замене прокладки.

Конечно, на некоторых моделях автомобилей просто невозможно снять масляный поддон двигателя без соответствующего оборудования.

Работа по замене прокладки поддона — задача не из простых. Но во многих моделях автомобилей эта задача находится в пределах досягаемости среднего владельца

Тем не менее, вы должны соблюдать меры предосторожности и надлежащие процедуры, описанные в этом руководстве, чтобы успешно выполнить работу и сэкономить деньги на ремонте

Шовный способ

При использовании данного способа холодной сварки место соединения заготовок из алюминия приобретает форму сплошного шва, который формируется при помощи вращающихся роликов или пуансона с рабочей частью в форме кольца.

Схема шовного метода холодной сварки

Предварительно очищенные и обезжиренные детали из алюминия, которые необходимо соединить при помощи холодной шовной сварки, помещают между одним подвижным и одним неподвижным роликами (односторонняя сварка), либо между двумя подвижными роликами (двухсторонняя сварка). После сдавливания роликов и металла под ними на требуемую глубину подвижные ролики начинают вращаться, что приводит к перемещению соединяемых заготовок и формированию сплошного шва.

Процесс контактной шовной сварки на промышленном аппарате

Использование данной технологии позволяет заварить даже очень габаритные листы из алюминия, но наличие сплошного вдавленного в металл шва серьезно ослабляет конструкцию. Именно по этой причине, когда необходимо соединить холодной сваркой плоские листовые конструкции из алюминия, используют шовно-точечную технологию.

Она подразумевает получение соединения при помощи вращающегося ролика, на котором расположены рабочие выступы, оказывающие давление на свариваемый металл. Шов в таком случае выглядит не как сплошная линия, а как прерывистая цепочка сварных точек, которые очень незначительно ослабляют конструкцию.
