Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115
Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.
Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку
Материалы для монтажа
Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:
- фары с лампочками;
- комплект проводов;
- электромагнитное реле;
- кнопка включения ПТФ;
- стяжки и клипсы для фиксации проводов;
- схема подключения ПТФ ВАЗ 2113, 2114, 2115.
В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка
Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.
Пошаговая установка и подключение ПТФ
Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:
- Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.
Клавишу включения ПТФ располагают, как правило, вместо одной из заглушек, расположенных на торпеде
Реле закрепляют возле монтажного блока, для чего необходимо открутить две гайки крепления
К монтажному блоку прокладывают жгут проводов с четырьмя контактами, который идёт в комплекте
Схема включения противотуманных фар: 1 — противотуманные фары; 2 — реле включения противотуманных фар; 3 — монтажный блок; 4 — выключатель противотуманных фар с контрольной лампой включения (слева) и лампой подсветки (справа); 5 — переключатель наружного освещения (фрагмент); А — к источникам питания; В — к регулятору освещения приборов
Крепление «массы» выполняют к фарам головного света, плюсовые провода подводят ко 2 и 3 контакту колодки №8
Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.
Видео: установка ПТФ на ВАЗ 2114
Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115
После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.
После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть
Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.
Как установить комплект противотуманок своими руками + схема
Чтобы сэкономить время, необходимое для разборки бампера, мы покажем вам, как обмениваться без разбирательства.
- При установке правой фары полностью поверните рулевое колесо на эту страницу — благодаря этому рабочее пространство будет увеличиваться.
- Снимите переднюю крышку.
Поверните рулевое колесо вправо и снимите крыло.
- Изнутри защелки открываются, которые закрепляют старые PTF или заглушки.
- Отключить.
- Прикрепите новый отражатель изнутри, используя 3 саморезы.
Вкрутите фара изнутри, используя 3 саморезы.
- Установите новый кадр. Прижмите его крепко к бампу, пока они не защелкиваются на месте.
- Сделайте то же самое с левым отражером.
Теперь сборка оптики завершена. Теперь подключите фары, используя ранее приобретенный комплект сборки.
Нюансы подключения ПТФ на Калине
Процесс подключения немного сложнее, чем установка фитинга и требует большого внимания. Мы рекомендуем немедленно качественное расположение всех проводов из космоса под маской на кабину кабины, чтобы они не беспокоились и не разорвали под своими ногами.
- Подключите луч справа и левый противотуманный свет и закрепите «массу» проводов на корпусе автомобиля.
- Замечательный кабель подключен к аккумулятору.
- Затем перетащите луч в пассажирский салон стандартным отверстием в левом крыле автомобиля.
- После того, как потянул луч в кабину, удалите пепельницу, открутив 4 небольших винта.
Истории наших читателей
“Гребаный таз. “
Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.
Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.
Как заменить ПТФ или лампочку в ПТФ на ВАЗ 2110 ? Можно воспользоваться этой инструкцией.
В чем разница между ПТФ ? Разница в качестве и форме светового пучка, который в результате по правилам должен соответствовать ГОСТу. Кроме этого есть различия в качестве изготовления фары. Т.к. ПТФ находятся близко к земле, то весь гравий, песок и грязь попадает прямиком в них. От качества изготовления корпуса, стекол и герметичности корпуса зависит, на сколько долго они Вам прослужат.
Как правильно выбрать противотуманные фары на ВАЗ 2110 ? Для русских автомобилей продают очень большое количество некачественных ПТФ (подделок). Определить ПТФ подделку можно по качеству света. У качественных противотуманных фар пучок света должен быть с резкой верхней границей и в целом напоминать горизонтальную линию. При использовании фар-подделок Вы сразу заметите разницу, кроме того они будут слепить встречных водителей. Определить оригинал можно по качеству сборки фары, а также по наличию эмблемы на стекле ПТФ.
Перед покупкой можете воспользоваться несколькими обзорами ПТФ (раз, два, три), ориентироваться на результаты опроса или комментарии.
Небольшой тест противотуманок: Все фотографии взяты с этого форума. Конечно, это не профессиональный обзор, а всего лишь снимки пользователей форума. В одном случае ПТФ не правильно отрегулированы, в другом свет фар на снегу и кажется ярче, чем на черном асфальте. Также, в ПТФ могут использоваться различные типы ламп, поэтому, какие ПТФ лучше светят определить тяжело, судите сами:
ПТФ Bosch (Бош) ВАЗ 2110
ПТФ Киржач (Автосвет) ВАЗ 2110 (инструкция)
ПТФ Приора Киржач (установка на ВАЗ 2110)
ПТФ Sirius NS-199 (белый дальний + птф желтый)
ПТФ Hella Comet 450 (установка противотуманок Hella)
ПТФ Hella FF 50
ПТФ Hella FF 75
Итак, голосуем и оставляем отзывы о ПТФ для ВАЗ 2110-12:
- Какие противотуманки Вы выбрали ?
- Впечатления и замечания по работе ПТФ ?
p.s. комментарии не по теме будут удаляться.
Какие противотуманные фары лучше выбрать для ВАЗ 2110-12 ?
Какие лампы лучше всего использовать в ПТФ ВАЗ 2110-12 ?
Видео с обзором ПТФ от трех производителей
Противотуманные фары с линзой, черный корпус на ВАЗ 2110-2112, 2113-2115
Противотуманные фары Глаз Орла на ВАЗ 2110-2115
Противотуманные фары с полосой диодных ДХО на ВАЗ 2110-2112, 2113-2115
Рамки противотуманных фар на ВАЗ 2110, 2111, 2112
Противотуманные фары bosch на ВАЗ 2110-2112, 2113-2115
Противотуманные фары ld-162 на ВАЗ 2110-2112, 2113-2115
Черные диодные противотуманные фары на ВАЗ 2110-2112, 2113-2115
led противотуманные фары (10 диодов) на ВАЗ 2110-2115
Противотуманные фары с линзой, хромированный корпус на ВАЗ 2110-2112, 2113-2115
Противотуманные фары ld-091 на ВАЗ 2110-2112, 2113-2115
Противотуманные фары dlaa на ВАЗ 2110-2112, 2113-2115
Проводка для подключения противотуманных фар (ПТФ) на ВАЗ 2110, 2111, 2112
Хромированные светодиодные противотуманные фары на ВАЗ 2110-2112, 2113-2115
Классические противотуманные фары dlaa на ВАЗ 2110-2112, 2113-2115
Противотуманные фары с рифленым стеклом на ВАЗ 2110-2112, 2113-2115
Противотуманные фары ld-092 w на ВАЗ 2110-2112, 2113-2115
Облицовка (рамка) противотуманной фары правая на ВАЗ 2110-2112
Противотуманные фары dlaa с рифленым стеклом на ВАЗ 2110-2112, 2113-2115
Читать дальше: Объем двигателя по номеру двигателя
Любому водителю хоть раз в своей жизни приходилась управлять автомобилем в плохих погодных условиях. Плохая погода оказывает существенное влияние на безопасность дорожного движения. Опасность вождения автомобиля в плохих погодных условиях заключается в том, что водитель из-за плохо обзора может не заметить внезапно появившегося на дороге человека. Из-за этого он не сможет вовремя среагировать и затормозить, в итоге водитель окажется в незавидном положении.
А связано это с тем, что некоторые водители экономят на установке дополнительного освещения
А экономя на освещении в автомобиле Вы подвергаете опасности не только себя, но и пассажиров сидящих у Вас в машине! Поэтому так важно помимо фар на автомобиле ВАЗ 2110-12 дополнительно установить противотуманные фары на ВАЗ 2110, 2111, 2112 – которые увеличивают угол обзора и помогают водителю вовремя увидеть опасность. Многие опытные водители говорят, что противотуманки должны быть с желтыми стеклами, так как свет от противотуманных фар с желтыми стеклами дальше распространяется в тумане, чем с обычными белыми. Но самую главную роль в противотуманных фарах является их правильная установка
Ведь противотуманки освещают не только дорогу, но и еще обочину, а это очень важно при езде в тумане видеть боковую линию разметки
Но самую главную роль в противотуманных фарах является их правильная установка
Ведь противотуманки освещают не только дорогу, но и еще обочину, а это очень важно при езде в тумане видеть боковую линию разметки
Также из-за того что они установлены внизу на бампере, они как бы подсвечивают под туман, ведь туман в основном не достает до земли. Но даже если противотуманки на ВАЗ 2110, 2111, 2112 правильно установлены и отрегулированы, они не осветят дорогу дальше 10-15 метров. Но этого расстояния достаточно при движении в плохих условиях, так как скорость автомобиля обычно небольшая. Также ПТФ рекомендуются использовать с основным светом фар. При правильном использовании световых приборов Вы будете чувствовать себя на дороге уверенно. Теперь давайте перейдем к выбору противотуманнок и к установке на автомобиль ВАЗ 2110-12 сразу скажу, что в установке нет ничего сложного.
Разновидность противотуманных фар для автомобилей ВАЗ 2110-12:
- Линзовые противотуманные фары. Свет от этих противотуманных фар более направленный, кажется ярче по сравнению со светодиодными противотуманками.
- Светодиодные противотуманные фары. Очень экономичные противотуманные фары, высокий срок службы, огромный выбор светового излучения.
- Галогенновые противотумвнные фары. Пользуются популярность, из-за своей невысокой стоимости.
Установка противотуманных фар на автомобиль ВАЗ 2110-12:
- снимите пластиковую заглушку на бампере;
- подключите разъем идущий от кнопки к противотуманной фаре;
- закрепите противотуманную фару на два самореза;
- установите облицовку противотуманой фары.
Услановка не сложная, с ней справится даже начинающий водитель. Но с противотуманными фарами Вы будете чувствовать себя уверенно даже в самый сильный туман. И не будете подвергать опасности себя и пассажиров в машине!
Особенности процесса
Чтобы процесс демонтажа и замены компонента освещения прошел удачно, убедитесь в том, что в блоке отражателя отсутствует конденсат. Если влагу в блоке вы все же обнаружили, произведите очистку канала дренажа, который вы сможете найти возле крепления лампочки для поворота (слева или справа авто).
Можно дать еще несколько советов автомобилистам:
- учитывайте интервал с момента выключения системы освещения на автомобиле. Не начинайте работу сразу после отключения системы освещения, так как это может стать причиной ожога;
- замену какой бы лампы вы ни проводили (ксеноновой или галогенной), работайте в защитных перчатках;
- не производите замену на чересчур мощные элементы освещения, так как они могут привести к выходу из строя осветительного прибора.
Вопрос выбора ламп для головного света фар должен остро стоять для каждого водителя. Не мне нужно объяснять всю значимость качественного света фар в ночное время суток. Именно от качества света фар зависит дальность и четкость обзора на дороге.
По статистике, каждая пятая авария случается из-за некачественного освещения дороги.
Давайте рассмотрим составные части хорошего ночного освещения:
- Блок фары с качественным отражателем и рассеивателем. На ВАЗ 2114 и на других самарах такой блок предоставляет фирма Bosch. В сравнении с фарой фирмы Киржач, Бош имеет куда более качественный и направленный световой пучек (Какие фары лучше? Bosch vs Киржач).
- Лампы, используемые в головном свете фары. Именно о них пойдет речь в нашей статье.
- Правильная регулировка света фары. Хорошие лампы и фары будут совсем бесполезны, если световой пучок будет направлен в небо или прямиком в асфальт. Чтобы правильно отрегулировать фары, прочтите статью: Как отрегулировать свет фар?
На наших автомобилях в качестве головного света фар используется галогенная лампа h4.
H4 – галогенная лампа с двумя нитями накаливания: как для ближнего так и для дальнего света. Но этого не достаточно. Сегодня рынок переполнен лампами такого типа, которые имеют разные характеристики, разный состав газа, спираль, колбу и т.д. Большинство ламп имеют мощность 60/55 Вт, что считается оптимальным и предусмотрена в каждом автомобиле. Но так же встречаются лампы с мощностью 130/100 Вт, но такие лампы как правило имеют высокую температуру нагрева, вследствие чего сжигают отражатель фары и его проводку, да и слепят встречные автомобили, что является недопустимым.
Установка противотуманок на Лада Приора: пошаговая инструкция
Всем привет. Сегодня на ВАЗ Ремонт очередной фотоотчет по установке ПТФ. На этот раз будем устанавливать противотуманки на Лада Приора в домашних условиях. Работа не сложная, однако требует определенных знаний и соблюдения последовательности действий.
Я не буду углубляться в подробности того, что собой представляют противотуманные фары (ПТФ) и какой от них прок, кому интересно может почитать об этом в сети, благо есть немало подробных понятных объяснений. Скажу лишь то, что не во всех комплектациях устанавливались противотуманные фары, поэтому эту проблему будем исправлять своими руками. Поэтому без лишних преамбул предлагаю приступить непосредственно к процессу…
Итак, для установки ПТФ на Приору необходимо иметь:
- Комплект противотуманок;
- Провода, гофру, колодки, переходники, реле и кнопку;
- Термоусадку, изоленту;
- Плоскогубцы, набор ключей и отверток.
Как подключить противотуманки Лада Приора?
Когда все в наличии осталось не так много, всего лишь все разобрать и установить ПТФ, затем все собрать обратно и радоваться проделанной работе. Шучу :-).
- Начнем с того, что нам необходимо все обесточить, для этого снимаем «-» клемму АКБ.
- Далее следует снять бампер, для этого по очереди откручиваем саморезы, которыми он крепится. Саморезы, которые следует открутить отмечены на фото. После того как все крепежи откручены, аккуратно отщелкиваем бампер с защелок и демонтируем его полностью.
- Далее берем отвертку и демонтируем заглушки противотуманок, которые крепятся саморезами.
Подготавливаем наши противотуманки и приступаем к важному этапу под названием «установка противотуманок». Аккуратно помещаем ПТФ в штатные места и крепим их саморезами, которыми крепились заглушки
Затем приступаем к прокладке проводки. Проводка прокладывается с внутренней стороны бампера, желательно использовать гофру.
- Провода необходимо протянуть в салон в районе ГТЦ, для этого достаем специальную заглушку, под которой скрываются необходимые нам отверстия. Для удобства рекомендуется снять жабо вместе с дворниками, а также расширительный бачок с кронштейном.
- В салоне для того, чтобы протянуть и подключить противотуманки следует оттянуть обшивку (шумоизоляцию) и протянуть провод в салон.
- Когда провода заведены в салон можно приступать к подключению. Схема, по которой следует подключать, как правило, прилагается к комплекту ПТФ, однако на всякий случай я решил выложить схему.
Подключение противотуманных фар к кнопке происходит с обязательным демонтажом центральной панели
При установке реле ПТФ в блок важно не перепутать провода и следовать схеме подключения ПТФ
Установка противотуманок на Лада Приора занятие довольно незаурядное и под силу любому автолюбителю. Единственная проблема — подключение, как правило с ним возникают сложности. Однако если следовать инструкции и внимательно изучить схему подключения, то все должно получиться. Если же во время подключения возникли сложности, рекомендую обратиться к опытному электрику, он без труда вам поможет за минимальную плату. Перед финишной сборкой не забудьте все проверить и убедиться, что ПТФ работают как надо.
У меня все, спасибо за внимание и до новых встреч на ВАЗ Ремонт! Пока!
Фото отсюда
vaz-remont.ru
Основные аспекты настройки
Настройка и регулировка освещения включает в себя несколько этапов:
- Сначала нужно удостовериться в том, что фары работают в нормальном режиме и включаются не одновременно с ближним освещением. Если это так, то правильно настроить свет не получится.
- После этого нужно проверить, насколько надежно зафиксированы фары. Если оптика болтается, то, разумеется, регулировка будет бесполезной. Кроме того, необходимо также проверить давление в шинах — это показатель должен быть одинаковым, при этом авто должно стоять на ровной поверхности.
- Для проведения регулировки вам потребуется не только ровная поверхность, но и место со сплошным забором или стеной перед ней. Найдя такое место, необходимо произвести замер расстояния от земли до оси установки ПТФ, а на стене перед машиной необходимо отметить это расстояние.
- Машина ставится на расстоянии пяти метров от стены или забора, на этом процедуру подготовки можно считать практически оконченной. Для более точных показателей на водительское сиденье следует положить какой-то груз в соответствии с весом водителя. В среднем вес груза должен составлять около 75 кг. Для начала необходимо произвести регулировку расстояния между световыми потоками, оно должно составлять около 57.7 см от центральной вертикальной оси. Каждую фару необходимо настраивать отдельно, но при настройке одного фонаря второй должен быть закрыт куском бумаги или картона, подойдет любой непрозрачный материал.
- После того, как расстояние будет выставлено, можно настроить высоту оптики. В данном случае также регулировка осуществляется на каждом фонаре по отдельности, при этом центр света должен соответствовать расположению осветительных компонентов. Непосредственно сама регулировка производится при помощи специального болта, который находится сбоку. Для этого в рамке можно найти соответствующее отверстие, в которое вставляется отвертка.
Основные советы касательно регулировке противотуманных огней приведены на видео ниже (автор ролика — канал Test Lab тесты Автоламп).
Не все автомобили марки ВАЗ-2110 с завода оборудуются противотуманными фарами. Исправить это довольно просто, хотя в отличие, например ВАЗ-2115, провода для подключения отсутствуют даже в салоне. В этой статье рассматривается, как подключить противотуманки ваз 2110 по заводской схеме, хотя и предлагается некоторое изменение.
Что Вам потребуется что бы подключить противотуманки ваз 2110?
Самое главное это сами фары и место их установки. Стандартная мощность фар обычно 55W, ставить более мощные не имеет смысла. Производитель фар так же имеет значения. Дешёвые фары обычно долго не служат.
Место установки так же имеет значение, если Вы планируете использовать не штатные места. Все ограничения по установке описаны в правилах дорожного движения.
Так же при подключении противотуманки ваз 2110 потребуются провода. В авто магазинах в продаже есть наборы в состав которых входят провода с фишками, реле и кнопка. Если таких наборов нет, то всё можно собрать самостоятельно.
Кнопку лучше поставить стандартную. Реле универсальное с четырьмя выводами. Наличие фишек не обязательно. Они нужны для удобства сборки и обслуживания. Для подключения так же необходимо будет обжать на концах проводов соединительные контакты типа мама-папа. Их так же продают в автомагазинах. Покупать такие контакты с проводами я не советую, лучше их обжать на проводах непосредственно при сборке, пассатижами.
Что касается проводов, то их можно приобрести в любом магазине электротоваров. Лучше всего использовать провод типа ШВВП-2. Он имеет две жилы многожильного медного провода в двойной изоляции и достаточно мягкий. Сечение достаточно 0,5 мм, но если планируете устанавливать лампы большей мощности, то лучше 0,75мм. Покупать провода в автомагазинах не советую, они дороже, а изоляция всегда одинарная.
Подключение противотуманных фар на калину
Если проводка для протувотуманок отсутствует, тогда ищите комплект проводки для ПТФ от Калины или Приоры (цена 400рублей), но учтите, что в этом комплекте не хватит длинны провода, управляющий провод от кнопки придется тянуть к реле через заглушку над педалью газа. Либо находим проводку сечением не менее 0,75кв.мм.
Чтобы проложить проводку фар из подкапотного пространства в салон, потребуется снять переднее левое колесо и пластиковые подкрылки (локеры). С помощью проволоки протаскиваем провода из салона, над педалью сцепления.

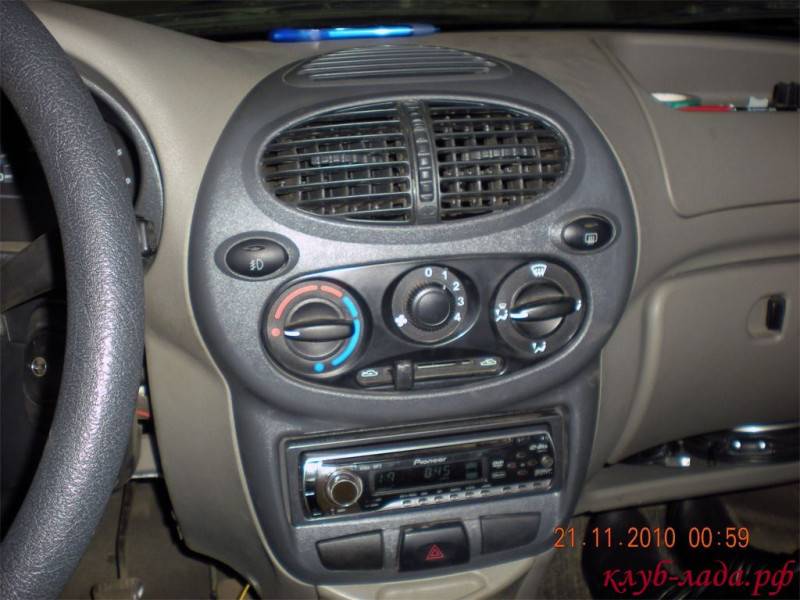

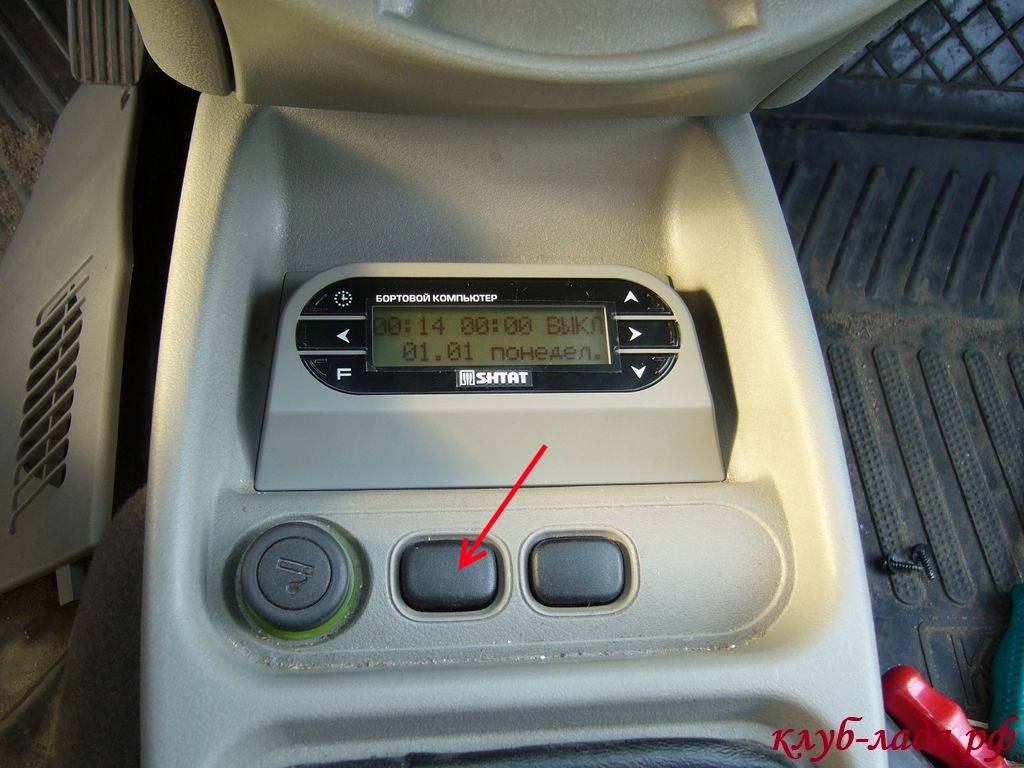

Установить кнопку ПТФ можно:
- В тоннель между сиденьями (как снять тоннель Калины). Тут используется кнопка ПТФ от ВАЗ 2115.
- На панель, если комплектация Калины без кондиционера, тогда вместо кнопки кондиционера.
- В блок управления наружным освещением или по-другому модуль управления светом (МУС).
Схема противотуманных фар Калина по первому и второму варианту следующая:
Еще одно реле в последней схеме не позволит гореть ПТФ после выключения зажигания.Схема противотуманок Калины по третьему способу:
Чтобы при включенном головном освещении не горели ПТФ при заглушенном моторе нужно подключить контакт №30 реле К9 (« от АКБ») к проводу, который выходит из контакта МУС:»Xz».
Частичная распиновка контактов МУС:
- Контакт 1 — к ЗПТО
- Контакт 2 — кнопка управления ЗПТО
- Контакт 3 — индикатор (светодиод) состояния ПТФ (включены или выключены);
- Контакт 4 — вывод включения реле ПТФ
- Контакт 30 — 12в (постоянный приходящий от АКБ)
- Контакт 31 — Общий минус (масса).
- Контакт 56 — К ближнему и дальнему свету фар.
- Контакт 58 — К габаритным огням.
- Контакт 58b -выход (регулируемое напряжение)на подсветку ручек, кнопок и панели приборов.
- Контакт XZ — ( ) от замка зажигания
Автор
Осталось не забыть отрегулировать ПТФ (схема регулировки).
Панель приборов ВАЗ 2110 — описание ламп и индикаторов
Обозначения ламп индикаторов на панели устройств ваз 2110 — 15.
Многие автовладельцы сталкиваются с таким, казалось бы обычным вопросом. Что обозначают лампочки индикации на панели устройств?
Ну и откуда нам знать, все вкупе они загораются только при включении зажигания, а когда одна из их зажигается во время движения, становиться малость неспокойно.
Я и сам не знал этого когда пересел на «двенашку» после «семёрки», на 2107 вообщем половина не горели, потому я и не знал что это и зачем. А мой знакомый после покупки авто в Новороссийске, купил даже целую книжку по ВАЗ, из-за неведения этих лампочек.
Обозначения на панелях устройств на всех ВАЗах фактически идиентично, просто размещение по-разному.
Начнём по порядку.
1 — Температура охлаждающей воды, в градусах Цельсия.
2 — Тахометр, обороты мотора.
5 — Спидометр, скорость автомобиля в км/ч.
6 — Уровень горючего в баке. При остатке 5-7 л. Зажигается жёлтая лампочка — предупреждение либо значок с изображением бензоколонки.
7 — Фактически вот это изображение бензоколонки, сигнализируещее о необходимости дозаправки.
8 — Контрольная лампа включения габаритов.
9 — Малый уровень тормозной воды, может быть она кое-где подтекает.
10 — Включение далекого света.
11 — Ручка подводки часов (часы/минутки — их переключение при нажатии), время от времени эта ручка делает функцию переключения общего пробега/дневного пробега(на панелях с узеньким экраном).
12 — Экран отображающий общий пробег/дневной пробег, на неких моделях бывает узеньким.
13 — Контрольная лампа аварийной сигнализации — «аварийка».
14 — Check Engine, почаще обозначается таким значком — это значит неисправность в движке, рекомендуется приостановить работу мотора.
15 — Экран с часами (может демонстрировать температуру воздуха на улице, если стоит датчик температуры).
16 — Неисправность в системе подзарядки аккума: ослабление либо обрыв ремня генератора, неисправность генератора, разрыв цепи и другие проблемы.
17 — Индикатор включения стояночного тормоза.
18 — Недостающее давление масла в движке, рекомендуется заглушить движок и отыскать причину.
19 — Лампочка воздушной заслонки (на карбюраторных движках)
Добавлю ещё про лампы на дополнительной панели в торпедо ВАЗ 2110 — 12.
— Лампочка отмеченная стрелкой — это контролька неисправности габаритов либо стоп-сигналов. — Ниже — это индикатор износа тормозных колодок, если зажигается, то проверьте тормозные колодки, может быть их пора поменять. — Сигнализатор непристёгнутого ремня — это понятно из рисунка.
С другой стороны сверху:
— Малый уровень моторного масла — Малый уровень омывающей воды — Завышенная температура охлаждающей воды
Вот таковой вышел обзор. Если зажгется какая то лампа и запикает сигнал, не впадайте в панику. Как правило это мелочи.
Сохраните для себя эту заметку в собственной социальной сети, нажав на одну из кнопок ниже.
Способы монтажа и виды ПТФ
Для модели Лада Калина являются применимыми разные типы противотуманных осветительных устройств. Фары могут быть:
- сдвоенными и округлыми;
- квадратными, утапливаемыми и овальными;
- подходящими к наружной установке.
Из указанного перечня не все устройства одинаково хорошо подходят для монтажа в рассматриваемой нами модели. Обдуманность покупки здесь должна фигурировать на первом плане, чтобы владельцу LADA Kalina не пришлось в дальнейшем судорожно переделывать штатные крепления.
Во избежание такого неприятного момента рекомендуем присмотреться к ниже приведенным вариантам и производителям:
Весь перечень манипуляций в данном случае будет сведен к снятию «родных» заглушек и установке в посадочные места новых противотуманных огней.
Практика знает два наиболее распространенных метода как монтировать противотуманные фары.
- С демонтажем бампера (именно данный способ будет здесь описан).
- Без потребности снятия этого кузовного компонента. Таким способом обычно пользуются профессиональные мастера, занимающиеся установкой ПТФ в автомобиле.
Если вы новичок в данном вопросе, то наиболее подходящим методом монтажа противотуманной оптики будет установка своими руками, предусматривающая снятие бампера.

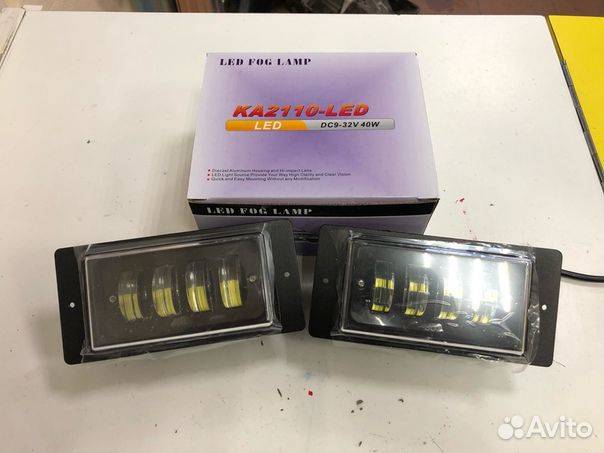

На фото представлен монтажный комплект изделий.
Ошибки при подключении противотуманок
Впервые выполняя монтаж ПТФ, легко допустить ошибку. Лучше ознакомиться с ними заранее, чтобы не допустить на собственном примере.
Основная проблема – подсоединение к проводке ламп габаритного освещения. Выключатель, как и провода, используемые в этой системе, не рассчитаны на ток, потребляемый оборудованием. В результате проводка перегревается, защитная изоляция оплавляется от высокой температуры. Да, активация ПТФ будет происходить при одновременном запуске габаритного освещения. Но проблема заключается в том, что оборудование проработает недолго.
Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.
Третья проблема – неправильный выбор места под установку кнопки. Выключатель должен располагаться не дальше расстояния вытянутой руки. В противном случае придется тянуться к ней, что чревато попаданием в дорожно-транспортное происшествие.
Надеемся, наши советы помогут вам правильно подключить и смонтировать противотуманное освещение!
Источник
