Измерение продольного и поперечного угла наклона оси поворота
Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).
Короткое видео (2 мин) о том, что такое кастер
Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.
Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.
Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево. Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.
Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.
Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.
Измерение уровнем поперечного наклона оси поворота.
Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).
В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.
Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.
Разметка углов для поворота колеса
Определяемся с формулировками
Угол развала
Точное определение — это угол между вертикальной плоскостью и прямой линией, вдоль которой вращается колесо.
Или, по-другому — угол наклона колеса, относительно боковой части машины.
Угол схождения
Точное определение — это угол между траекторией движения машины и плоскостью, вдоль которой вращается колесо.
Или, по-другому — это разница расстояний, между колесами в одном мосту, измеренная в двух крайних точках колеса.
Представим две воображаемые линии: одна вертикальная, а другая направлена вдоль вращения колеса.
Кастер
Ещё одна характеристика положения колёс автомобиля – кастер, который составляет угол между амортизатором в Макферсоновой подвеске и наклоном колёсного поворотного кулака
. Также кастер определяют как наклонный угол поворотной оси колеса. Проводя аналогию с передним колесом велосипеда, это угол наклона рулевой вилки: чем более вилка «лежит», тем больше велосипедный руль будет тяготеть к тому, чтобы принять положение «прямо». Большинство моделей авто сконструированы таким образом, что кастер составляет 6 градусов и не подлежит корректированию, поэтому далее будем рассматривать только работу со сходом-развалом.
На что влияет кастер?
С кастером ситуация обстоит не менее интересно. Чуть выше мы вспомнили, что при нулевом угле наклона стойка стоит строго вертикально – то есть, колесо со ступицей никуда не смещается относительно вертикали. При отрицательном кастере стойка в верхней части словно наклоняется вперёд, а колесо, соответственно, уходит назад. При положительном – наоборот.
На переднеприводных ВАЗах, например, параметр кастера изменяется с помощью регулировочных шайб, которые подкладываются под элементы передней подвески – кронштейны продольных рычагов (растяжек).
Кастер на Самаре задаётся с помощью нескольких шайб
Продольные растяжки подвески ВАЗ-2108 спереди крепятся к кронштейнам, сзади – к поперечным рычагам. Именно поэтому они влияют на кастер
Убрав шайбы, стойку можно «завалить» назад в пределах градуса, а колесо – наоборот, сместить относительно центра арки в сторону переднего бампера. В реальности, правда, наблюдается обычно обратная картина – на многих «пожилых» Самарах, «десятках», Приорах и Калинах колесо «уезжает» в сторону передней двери из-за ударов и усталости металла, причем вернуть его на место получается далеко не всегда, даже если убрать все шайбы.
Так выглядит нулевой кастер: колесо стоит в колесной арке симметрично по отношению к бамперу и крылу
Это уже не кастер, а приговор передней подвеске и даже кузову. Вернуть колесо на место «малой кровью» не выйдет
Чем больше угол наклона стойки, тем переднеприводный (и не только) автомобиль стабильнее ведёт себя на высоких скоростях. Положительный кастер способствует меньшему «вилянию» машины, которая становится не такой чувствительной к колеям и неровностям.
Кастер важен не только своим прямым воздействием на скоростные качества автомобиля, но и тем, что он влияет на углы схождения и развала, которые меняются в зависимости от наклона стойки. Поэтому начинать регулировку углов передних колёс нужно именно с кастера. Затем следует регулировка развала, а в самую последнюю очередь необходимо настраивать схождение, помня о взаимосвязанности этих параметров между собой.
При изменении кастера нужно раскручивать продольные растяжки подвески. Это требует времени и сил – особенно, если автомобиль старый
Важность правильного положения колёс автомобиля
Настройка схождения и развала колёс имеет очень большое значение. От того, насколько правильно отрегулировано положение колёс автомобиля, будет зависеть целый ряд характеристик авто:
- устойчивость машины к заносам и переворачиванию в ходе движения;
- маневренность и управляемость автомобиля;
- экономичность в плане расхода топлива;
- ресурс автомобильных шин.
Это интересно: Проверка форсунок дизельного двигателя, неисправности и чисткаПоложение колёс автомобиля изменяется, если:
- были выполнены ремонтные операции, затронувшие подвеску или систему рулевого управления автомобилем;
- машина на дороге «поймал» яму, вследствие чего деформировался диск;
- автомобиль получил сильный удар;
- машина долгое время передвигалась по неровной дороге;
- пришли в негодность тяги и рулевые наконечники;
- увеличился люфт продольных и поперечных тяг и сайлент блоков рычагов;
- погнулся мост (в случае моделей с неразрезным мостом);
- износился ступичный подшипник;
- неисправна шаровая опора поворотного кулака;
- неисправна опора амортизатора в кузовной чашке.
Прайс-цены на ремонт задней подвески Ford Focus I
Замена нижнего и/или верхнего рычага Форд фокус 1 требует серьёзных демонтажных работ, поэтому их можно совместить с заменой других элементов подвески: сайлентблоков, шаровых опор, стабилизаторов, амортизаторов. Чаще всего замена пружин подвески осуществляется попарно со сменой прокладок у Форд Фокус 1. Затем проводится регулировка угла установки колеса.
Замену втулок рекомендуется проводить каждые 30 000 км пробега у Форд Фокус 1
Амортизаторы рекомендуется менять парой для сохранения правильного баланса в подвеске у Форд Фокус 1.
Замена нижнего и/или верхнего рычага требует серьёзных демонтажных работ, поэтому их можно совместить с заменой других элементов подвески: сайлентблоков, шаровых опор, стабилизаторов, амортизаторов.
Замена нижнего и/или верхнего рычага требует серьёзных демонтажных работ, поэтому их можно совместить с заменой других элементов подвески: сайлентблоков, шаровых опор, стабилизаторов, амортизаторов.
Амортизаторы рекомендуется менять парой для сохранения правильного баланса в подвеске у Форд Фокус 1
После замены заднего поперечного рычага подвески следует проверить, и при необходимости отрегулировать углы установки задних колес у Форд Фокус 1.
Замена нижнего и/или верхнего рычага требует серьёзных демонтажных работ, поэтому их можно совместить с заменой других элементов подвески: сайлентблоков, шаровых опор, стабилизаторов, амортизаторов у Форд Фокус 1.
После замены заднего поперечного рычага подвески у Форд Фокус 1 следует проверить, и при необходимости отрегулировать углы установки задних колес.
Амортизаторы Форд Фокус 1 рекомендуется менять парой для сохранения правильного баланса в подвеске
После замены заднего поперечного рычага подвески следует проверить, и при необходимости отрегулировать углы установки задних колес у Форд Фокус 1
Если в ходе эксплуатации Форд Фокус 1 лопнула балка задней подвески, то требуется ее замена.
Чаще всего замена пружин подвески осуществляется попарно со сменой прокладок.
Чаще всего замена пружин подвески осуществляется попарно со сменой прокладок.
Если отбойники вовремя не заменить, придется раньше срока менять амортизаторы, что обойдется во много раз дороже.
Как правило менять их нужно через каждые 100 000 километров. Плохие дороги могут быть причинами преждевременного износа этих деталей.
Левая цапфа у Форд Фокус 1 — узел очень надежный, но при непправильной эксплуатации его надо менять.
Первый признак неисправности – это сильно опущена задняя. Второй признак – задняя часть во время набора скорости начинает опускаться.
Если отбойники вовремя не заменить, придется раньше срока менять амортизаторы, что обойдется во много раз дороже.
Поскольку выполнение замены сайлентблоков требует снятия рычагов подвески (или хотя бы откручивания их крепежа), то по окончании работ обязательно нужно отрегулировать развал/схождение колёс Форд Фокус 1
Поскольку выполнение замены сайлентблоков требует снятия рычагов подвески (или хотя бы откручивания их крепежа), то по окончании работ обязательно нужно отрегулировать развал/схождение колёс.
Поскольку выполнение замены сайлентблоков требует снятия рычагов подвески (или хотя бы откручивания их крепежа), то по окончании работ обязательно нужно отрегулировать развал/схождение колёс Форд Фокус 1
Как правило, замена сайлентблоков Форд Фокус 1 выполняется попарно (и правые, и левые) – поскольку нагрузки в подвеске распределяются симметрично (за исключением непредвиденных сильных ударов со стороны одного колеса).
Срок службы стоек заднего стабилизатора составляет 60-80 тыс км пробега в среднем.
Срок службы стоек заднего стабилизатора составляет 60-80 тыс км пробега в среднем.
После замены шаровой опоры потребуется отрегулировать углы установки задних колес Форд Фокус 1
После замены шаровой опоры потребуется отрегулировать углы установки задних колес Форд Фокус 1
Что регулировать
сход развал кастор
Развал – угол наклона колеса относительно вертикальной плоскости. Бывает положительным, отрицательным и нулевым.
Положительный развал говорит о том, что колесо наклонено наружу автомобиля (относительно земли). Если визуально можно увидеть такое отклонение, значит нужно делать регулировку. На некоторых автомобилях предусмотрен положительный развал колес, но увидеть его визуально невозможно, за исключением большегрузных грузовиков марки Татра, который им нужен для увеличения грузоподъемности.
Отрицательный развал определяется углом наклона колеса внутрь автомобиля. На большинстве современных автомобилях изначально установлен отрицательный развал, это связано с устройством подвески и стремлению к улучшению управляемости автомобиля.
Во время движения развал меняется, из-за неровностей дорог, поворотов и маневров, поэтому производители в настоящее время применяют подвески, где угол развала меняется.
Способы регулировки развала могут быть разными, в зависимости от производителя автомобиля. Где-то используется регулировка с помощью изменения положения стойки подвески, в каких-то случаях нужно делать регулировку специальными болтами-эксцентриками или шайбами.
Стоит отметить, что на многих новых автомобилях развал не подлежит регулировке, даже после замены шаровых опор он остается в пределах нормы и делать регулировку не нужно.
Схождение – угол наклона колеса относительно горизонтальной плоскости.От этого параметра в большей степени зависит управляемость автомобиля во всех режимах. Производители автомобилей так же закладывают допустимые отклонения схождения, так как с помощью регулировки нивелируется воздействие от отрицательного или положительного развала. Это необходимо для уменьшения износа шин и оптимальной управляемости. Схождение так же регулируется для компенсации стремления колес двигаться по дугам.
Положительное схождение – это когда передние края колес направлены внутрь по ходу движения автомобиля.
Отрицательное схождение – передние края колес направлены наружу.
Регулировка на всех автомобилях производится путем изменения длины рулевых тяг или рычагов подвески (для задней оси).
развал
Кастор (или кастер) – это отклонение между осью колеса и вертикалью, если смотреть на автомобиль сбоку. Бывает положительным, нулевым и отрицательным. Значение угла наклона кастора влияет на многие параметры поведения автомобиля на дороге, главное из которых – это «самовозврат» рулевого колеса в нейтральное положение и обеспечение «обратной связи» на руле. В настоящее время на большинстве автомобилей устанавливается положительный кастор (наклон оси назад) на передней подвеске и делать регулировки не нужно, только если изменение геометрии подвески связано с повреждениями или изменениями конструкции.
Существует и порядок регулировки углов подвески. Развал и схождение взаимосвязаны между собой, поэтому регулируются вместе. В первую очередь нужно делать развал, а после — схождение.
В автоспорте регулировки подвески используют для улучшения управляемости и часто превышают показатели, характерные для гражданских автомобилей. Делать это на обычных авто не рекомендуется, возрастают нагрузки на шаровых опорах, рулевых тягах и подшипниках ступиц.
И все таки, зачем делать сход-развал? Посмотрите видео:
Измерение углов развала
Для определения этих параметров базовый коридор не понадобится, его можно убрать. Углы развала можно определить несколькими способами: с помощью отвеса, пузырькового уровня, цифрового инклинометра или другого угломера.
Перед началом замера углов развала нужно удостовериться, что машина стоит на ровной поверхности. Если же развал будет измеряться с помощью цифрового инклинометра, то достаточно откалибровать прибор по наклону поверхности, на которой расположена машина. Для этого следует приложить к поверхности угольник и сверить расположение угломера с положением его вертикальной грани.
На ободе колеса ставим маркером или мелом две вертикальные метки. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна быть в пределах +-2мм. Прокатываем машину на четверть оборота колеса (90 градусов) и делаем еще две вертикальные метки. Снова замеряем расстояние от отвеса до обода колеса, тем самым нивелируем погрешность измерения, связанную с биением диска колеса.
Определение угла развала.
Для переднеприводных автомобилей усреднённые значения углов развала считаются в норме 0 ± 1 мм, для заднего привода нормой считается диапазон +1 ±3 мм. Для дисков размеров 13 и 14 дюймов 1 миллиметр развала равен примерно 10 угловым минутам. Точную величину допуска развала колес для конкретного автомобиля лучше всего узнать из рекомендаций завода изготовителя автомобиля.

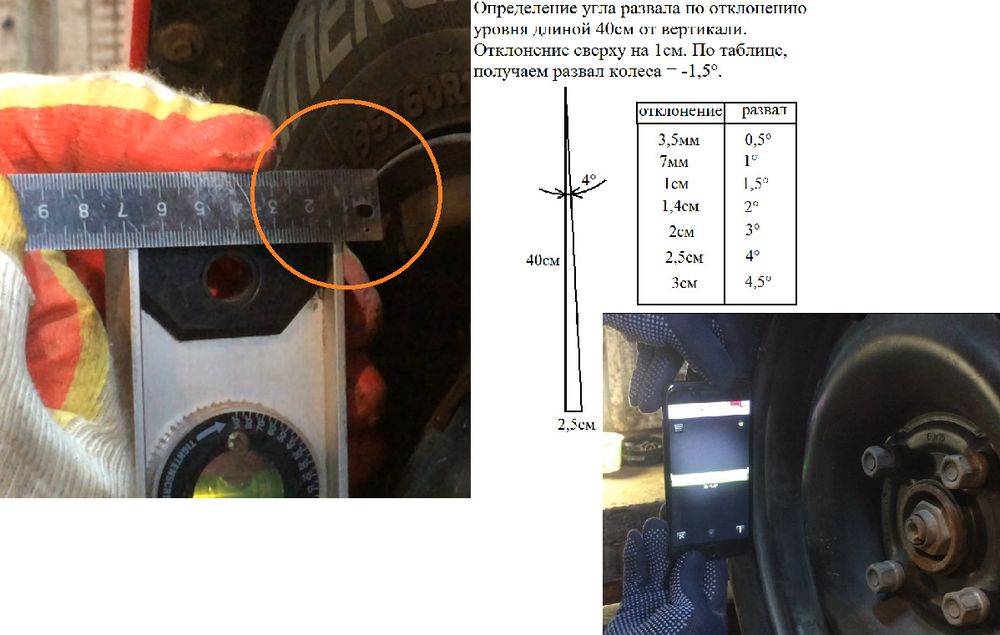

Измерение угла развала с помощью пузырькового уровня.
Угол развала также можно измерить с помощью пузырькового уровня или телефона с установленной программой для измерения углов.
Как произвести регулировку — подробная инструкция
Прежде чем начать работу и приступить к регулировке развала схождение колес своими руками, водителю стоит провести диагностику ходовой. Если присутствуют неполадки, то делать дальнейший ремонт не имеет смысла. Подвеска в совокупности с элементами рулевого управления должны работать идеально. В противном случае регулировка будет пустой тратой времени. Водителю все равно придется устранять неисправности.
Установка развала
Под понятием «развал» подразумевается разница между расстояниями от условных точек. Когда нижняя часть колеса по отношению к верхней — выпуклая, то развал считается отрицательным, и наоборот. Чтобы правильно отрегулировать его, необходимо придерживаться правил:
диски колес — ровные;
оптимальное давление в шинах;
узлы и шарниры, присутствующие в системе подвески, работают исправно;
руль обладает свободным ходом.
Процедуру проводят в гараже, в котором есть смотровая яма. Также понадобятся различные инструменты, включающие в себя ключи, штангенциркуль, белый мел, телескопическую линейку и нить с плоским отвесом.
Приступаем к работе, ориентируясь на инструкцию:
Автомобиль ставят на ровную площадку над ямой или на эстакаде. Выставить колеса ровно можно «на глаз».
С помощью мела ставят метки на шинах в верхних и нижних боковых областях.
Шнурок с отвесом прикрепляют к крылу. Он должна свисать параллельно диску.
При помощи штангенциркуля нужно измерить расстояние от веревки до нижней части диска колеса. Чтобы убедиться в правильности собственных измерений, нужно прокрутить колесо и еще раз сделать замеры.
Колесо прокручивают еще раз и снова проделывают замеры. Полученные данные сравнивают, в них не должно быть больших расхождений. Если это не так, значит, с ходовой есть проблемы и регулировка здесь не поможет.
Угол развала для каждой марки авто свой. Этот показатель прописывается производителем.
Убедившись в верности замеров, водитель должен снять колеса вместе с болтами крепления кронштейна стойки амортизатора к поворотному кулаку. Иногда болты закисают, поэтому их зачищают и смачивают жидкостью WD.
После этого нужно подвигать кулак и выставить углы, ориентируясь на проведенные замеры. Болты и колеса ставят на место и заново замеряют параметры.
У транспортных средств с задним приводом могут наблюдаться погрешности. Норма углов развала колес у таких автомобилей составляет +1…+3 мм. У переднеприводных автомобилей этот показатель равняет -1…+1 мм.
Закончив работу, водителю стоит еще раз проверить затяжку болтов. Если неисправностей нет, то можно провести проверку выравнивания машины на дороге.
Не стоит забывать, что во время ремонта нужно делать замеры как минимум 3 раза. Если автолюбитель сделал все правильно, то его машина перестанет «уходить» в сторону, а шины не будут изнашиваться слишком быстро.
Работу придется провести заново, если автомобиль по-прежнему «уходит» с прямой траектории.
Установка углов схождения
Под понятием «схождение» подразумевается угол между направлением движения авто и поверхностью. Регулировке подлежат как задние, так и передние колеса. Главной целью процедуры является снизить стирание шин.
Настройки схождения происходят аналогичным образом, что их регулировка развала. Однако сначала нужно провести подготовительные процедуры, смочив область под колесами мыльной водой. Можно также применить скользящие опоры
Это важно, поскольку во время операции второе колесо должно быть в неподвижном состоянии.
После этого авто устанавливают на исходную позицию, чтобы положение колес было прямым. Руль также стоит зафиксировать длинной рейкой, пристегнув ее стяжками.
Алгоритм регулировки проходит следующим образом:
С внутренней стороны колеса рисуют отметины мелом.
После этого нужно закрепить телескопическую линейку так, чтобы она не задевала узлов подвески. Двумя концами ее прикладывают к меткам. Нужно совместить указатель с нулем и зафиксировать его.
Автомобиль откатывают слегка вперед, при этом линейка отходит назад. Шкала инструмента укажет разницу расстояния. Нормальным считается расхождение в 1 мм. Если данный показатель выше, то потребуется корректировка.
Корректирование производится регулированием длины рулевых тяг. Если значения уменьшились, то тяги нужно укоротить. Если, наоборот, разница увеличилась, то длину тяги также увеличивают. Данный способ отлично подходит для владельцев отечественных авто.
