Развал-схождение колес – регулируем самостоятельно

Регулировка установки колёс на легковых автомобилях

Колеса разных моделей авто часто отличаются по углам установки. Связано это с тем, что подвески имеют разную форму конструкции.

Попробуем понять, как сделать правильные углы колес на примере Lada Samara.

Инструменты и оборудование

При работе не обойтись без:

  1. гаечных ключей разных размеров;
  2. приспособлений для определения правильного вертикального и горизонтального положения (отвес и уровень);
  3. длинной проволоки либо прочного шпагата;
  4. строительной рулетки;
  5. двух одинаковых толстых досок (примерно 50-60 см);
  6. двух опор, обеспечивающих скольжение под настраиваемые колёса;
  7. ямы для осмотра.

Регулировка развала

Подготовка

Чтобы починить развал своими руками, работу начинают с установки авто на «блины», потом проверяют, чтобы они были расположены на одинаковой высоте, иначе кривая опора негативно повлияет на измерения.

При настройке развала-схождения одного колеса, другое должно быть неподвижным.

Диагностика

Переходим к другой стадии — снятие замеров: при помощи строительного отвеса либо уровня.

ОТВЕС

  • Все колеса выставляем по прямой линии, чтобы не ошибиться в расчетах.
  • Следует измерить расстояние от точки 1 до точки 2 (с левого и правого колеса). Здесь понадобится закрепить отвес на крыле, а точку отсчета брать с обода колеса. Фиксируем полученные данные в блокноте.
  • Далее следует прокатить машину так, чтобы сдвинуть точку замера на 90 градусов. Записываем новые данные. Процесс повторяется дважды для усреднения информации, избавляясь, таким образом, от погрешности.
  • Производитель советует для нашей марки автомобиля отрегулировать угол развала в районе двух миллиметров.

УРОВЕНЬ

На данной модели была поставлена задача, добиться отрицательного развала, и чтобы облегчить процесс, уровень был скреплен с пластиной (толщина четверть сантиметра).

Регулировка

Строительный уровень прикладывают к ободу, и далее регулируют угол колеса до того момента, как пузырек окажется в центральном положении. То же самое делают со вторым колесом.

Регулирование в основном представляет собой обычное откручивание болтов. Принцип прост: необходимо отклонить ось колеса на 90 градусов от кузова.

Переднеприводные модели регулируются болтами, держащими стойку, а заднеприводные машины регулируются за счет количества шайб между балкой и рычагом.

Регулировка углов схождения

Подготовительные работы

Ставим машину в исходную позицию, колеса направлены вперед. Закрепляем посередине колес (чуть пониже) вдоль горизонтальной прямой специальные бруски.

Для более точного измерения промежутка межколесного пространства, на один край доски прикрепляем конец рулетки. На противоположном колесе начало рулетки не закрепляем.

С двух сторон, от задних колес к передним тянем (по центру) бечевку

Очень важно, чтобы она ни к чему не прижималась

Отечественные модели известны тем, что ось позади более узкая, чем передняя, поэтому с двух сторон задних колес подкладываем предметы одного размера под бечевку для увеличения расстояния, например, небольшой кусочек бруска.

Как проверять

Рулетка нам понадобится, чтобы сделать замеры в определенных местах, указанных на картинке.

После замеров расстояний 1,2,3,4 получилось:

  1.  = 163 мм;
  2.  = 162 мм;
  3.  = 7 мм;
  4.  = 4 мм.

Имеем разницу десять миллиметров, а такое число нас не устраивает. Во-первых, следует сделать зазоры 3 и 4 одинаковыми по длине, желательно в один сантиметр. Во-вторых, стоит изменить расстояние 1 и 2, а т.к. наш автомобиль имеет передний привод, то для него угол схождения должен иметь отрицательный вид.

Причина такова: при езде движение передних колес направлено внутрь, а у машин, привод которых находится сзади, все иначе: передние колеса расходятся по сторонам от центра, а значит, такому железному коню схождение следует сделать положительным.

Корректировка показателей схождения и развала с использованием специального оборудования

Опытный мастер может определить неверное схождение колёс при помощи линейки. Этим же инструментом он контролирует и отрегулированные детали на автомобиле. Данные показатели бывают не очень точными, что влияет на идеальный показатель схождения. Для лучшего контроля за выполненной процедурой эксперты рекомендуют использовать специальные приспособления, в частности:

  • Высокоточные ручные инструменты для определения расхождения колёс до и после поворота. Они могут представлять собой раздвижные линейки с обычной шкалой или электронным циферблатом, а также для подобных целей подойдёт глубиномер или обычный крупный высокоточный штангенциркуль.
  • На крупных станциях технического обслуживания применяются специальные стенды с бегущими роликами и тензорами для автоматического замера угла наклона каждого колеса. Водитель загоняет своё авто на полозья аппарата, после чего барабаны под колёсами приводятся в движение и начинается замер.

Нередко подобные профессиональные стенды сопряжены с подъёмным механизмом и специалисту очень легко произвести регулировку рулевой тяги с повторным контрольным замером всех показателей, не переставляя автомобиль с места на место.

Самые распространённые в последние годы стенды для измерения схождения колёс – это оптические, лазерные и компьютерные устройства, которые в зависимости от потока клиентов стоят в каждом сервисном центре престижных марок авто. Данные устройства после установки на них того или иного авто анализируют положение колёс с участием механика или без него, и показатели отличаются от фактического положения менее чем на 0,01 %, что позволяет отрегулировать положение дисков практически идеально.

Вам это будет интересно Характеристика дисков для Nissan Note


Регулировка схождения на «Камазе»

Важно!

Если в распоряжении автолюбителя имеется автомобиль премиум, то при всех его ходовых качествах водитель и его пассажиры будут ощущать даже микронную вибрацию руля и подвески. Это означает, что для регулировки схождения колёс владельцу следует обращаться только в те авторизованные сервисы, которые располагают проверенными компьютерными стендами, дающими максимальную точность. В случае же с грузовыми автомобилями может быть применён и оптический прибор, так как ступицы данных авто выполнены таким образом, что сход-развал имеет незначительный люфт от деформации элементов под нагрузкой.

Понятие развала и схождения

Именно эти две основные характеристики отвечают за правильную регулировку расположения колес на осях кузова автомобиля.  После выполнения этих действий автомобиль имеет необходимый угол, который позволяет полностью соответствовать в направлении движения. При нейтральном положении колеса обязаны быть в таком положении, чтобы авто двигалось по прямой траектории. То есть, если путь прямой и ровный он не должен изменять своего направления. Нет стандартных показателей, ведь это зависит от таких факторов, как размеры, модель и другие характеристики.

Не обращаясь в мастерскую эти действия можно выполнить собственными силами. Если все хорошо выставлено, то в итоге можно получить не только идеальное поведение транспортного средства, но и надежное сцепление при любом дорожном покрытии.

Зачем нужна регулировка

Развал-схождение для машин отечественного производства рекомендуется проверять и регулировать каждые 10–15 тыс. км. пробега. Обусловлено это тем, что даже в исправной подвеске за такой километраж на дорогах с плохим качеством покрытия параметры могут довольно сильно измениться, а это отразится на управляемости. Одной из распространённых причин, по которой сбиваются УУК, является попадание колеса в яму на скорости. Поэтому может потребоваться даже внеплановая проверка. Кроме этого, процедура необходима в таких случаях:

  • если менялись рулевые наконечники, рычаги либо сайлентблоки;
  • в случае изменения штатного клиренса;
  • при уводе автомобиля в сторону;
  • если шины имеют сильный износ;
  • когда руль не самовозвращается после прохождения поворота.

Что такое развал

Развал — угол наклона колёс относительно дорожной поверхности. Параметр может быть отрицательным или положительным. Если колесо верхней частью завалено к центру автомобиля, то угол принимает отрицательное значение, а при завале наружу — положительное. При больших отличиях параметра от заводских величин, шины будут быстро стираться.

Что такое схождение

Под схождением подразумевается разница расстояний между передними и задними точками передних колёс. Измеряется параметр в миллиметрах либо градусах/минутах, также бывает положительным или отрицательным. При положительном значении передние части колёс находятся ближе друг к другу, чем задние, а при отрицательном наоборот. Если колёса расположены другу к другу параллельно, схождение считается нулевым.

Видео: когда нужно делать развал-схождение

Что такое кастер

Кастером (кастором) принято называть угол, на который наклонена ось поворота колеса. Правильная регулировка параметра обеспечивает стабилизацию колёс во время движения машины по прямой.

Таблица: углы установки передних колёс на «Жигулях» шестой модели

Регулируемый параметрЗначение угла (значения на автомобиле без нагрузки)
угол продольного наклона оси поворота4°+30′ (3°+30′)
угол развала колёс0°30’+20′ (0°5’+20′)
угол схождение колёс2–4 (3–5) мм

Как проявляется неправильно установленный развал-схождение

Симптомов, указывающих на нарушение установки углов колёс не так уж много и сводятся они, как правило, к отсутствию устойчивости автомобиля, неправильному положению руля или чрезмерному износу резины.

Неустойчивость на дороге

Если машина при езде по прямой ведёт себя неустойчиво (тянет в сторону или «плавает» при попадании колесом в выбоину), внимание следует обратить на такие моменты:

  1. Проверить, влияют ли передние покрышки на увод, даже если установлена новая резина. Для этого меняют колёса передней оси местами. Если транспортное средство будет отклоняться в другую сторону, то дело в покрышках. Проблема в этом случае обусловлена качеством изготовления резины.
  2. Не повреждена ли балка заднего моста ВАЗовской «шестёрки».

Неровное положение руля при езде по прямой

Рулевое колесо может стоять неровно по нескольким причинам:

  1. В механизме рулевого управления значительный люфт, который возможен как из-за проблем с рулевым редуктором, так и с рулевой трапецией, маятником или другими элементами.

Повышенный износ шин

Протектор покрышек может быстро стираться при разбалансировке колёс либо при неправильно отрегулированных углах развала и схождения. Поэтому прежде всего, нужно проверить и, если требуется, выполнить балансировку. Что касается УУК, то, потому как изношены шины иногда можно определить, какие именно параметры подвески нуждаются в настройке. Если на ВАЗ 2106 выставлен неправильно угол развала, то шина будет иметь чрезмерный износ с внешней или внутренней стороны. При излишне положительном развале, больше будет стираться внешняя часть резины. При отрицательном развале — внутренняя. При неправильных установках схождения покрышка стирается неравномерно, что приводит к появлению на ней заусенцев (ёлочки), которые легко ощущаются руками. Если провести рукой по протектору от наружной стороны шины к внутренней, при этом будут ощущаться заусенцы, то угол схождения недостаточный, а если от внутренней к внешней — слишком большой. Более точно определить, сбились значения УУК или нет, можно только во время диагностики.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

  1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
  2. Давление в шинах;
  3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

  1. Перед началом регулировки развала машина должна стоять на ровной площадке.
  2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
  3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
  4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
  5. Проделайте тоже самое на втором колесе и запишите результат.
  6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
  7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
  8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
  9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
  10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

  1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
  2. Ключом на 24 вращайте муфту для изменения длины тяги.
  3. Не забывайте следить за горизонтальным положением спицы руля.
  4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
  5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Необходимость регулировки углов колес ВАЗ 2114

Выяснив, что такое сход развал колес, следует понять, в каких случаях эти работы необходимо проводить.

Регулировка требуется, когда:

  • При отпущенном руле на прямой ровной дороге автомобиль уводит в сторону;
  • Проводились работы по замене элементов рулевого управления (рулевых тяг или наконечников, рулевой рейки и т. п.);
  • Быстро изнашивается протектор шин, при этом наблюдается повышенный расход топлива;
  • На большой скорости машину бросает из стороны в сторону;
  • Появился повышенный шум резины во время движения.

Что развал схождение на ВАЗ 2114 следует проводить только при исправном состоянии подвески и рулевого управления. Невозможно эту работу выполнять, если, допустим, присутствует люфт в рулевой тяге или шаровой опоре.

Как часто делать сход развал на автомобиле? Обычно рекомендуется выполнять подобную процедуру:

  • Через каждые 15-20 тыс. км пробега;
  • После смены летней резины на зимнюю (и наоборот).

Еще необходимо сход развал проводить в следующих случаях:

  1. При покупке подержанного авто с рук;
  2. После удара подвески или наезда на какое-либо препятствие;
  3. При прохождении первого технического обслуживания после покупки ;
  4. После обкатки машины;
  5. Через 5-6 тыс. км после замены пружин подвески.

При существующем в наше время современном компьютерном оборудовании развал схождение на ВАЗ 2114 специалисты делают в течение получаса, а порой и за 20 минут.

Для каждой марки автомобиля существуют свои определенные углы. Они подходят на многие модели авто Волжского завода с передним приводом колес. Комплект состоит из двух пластин и восьми болтов. Стоит набор недорого, где-то от 250 до 500 рублей. Угол можно изменить на 1,2 или 3 градуса в зависимости от того, какие проставки на колеса ВАЗ были приобретены. Но установка пластин, меняющих угол наклона более 1 мм нецелесообразна, так как протектор будет изнашиваться значительно быстрее. Проставки производит , а также есть продукция фирмы SS20, которая специализируется на выпуске деталей для тюнинга автомобилей.

6.1.4 Проверка и регулировка углов установки колес

Проверка и регулировка углов установки передних колес выполняется на специальных стендах в соответствии с инструкцией на стенд. Предупреждение

Проверка углов установки колес обязательна, если производится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес.

У нового автомобиля (до первого технического обслуживания) углы установки колес имеют следующие значения:

Развал
0° 30’ +40’
–30

Продольный угол наклона оси поворота

+1°
–1°30’

Схождение

1 – 7 мм

После проведения первого технического обслуживания (через 1500–2000 км пробега) и при дальнейшей эксплуатации автомобиля значение углов установки колес должно быть:

Развал 0° 30’ ± 20’ (0° 5’ ± 20’)
Продольный угол наклона оси поворота 4° ± 30’ (3° 30’ ± 30’)
Схождение 2 – 4 мм (3 – 5 мм)*

* В скобках даны значения углов без нагрузки, без скобок – с нагрузкой. Разница в продольных углах наклона осей поворота правого и левого колес не должна превышать 0° 30’.

Перед регулировкой углов установки колес проверьте:

– давление воздуха в шинах; – осевой зазор в подшипниках ступиц передних колес; – исправность амортизатора (отсутствие заклинивания штока); – радиальное и осевое биение шин; – зазор в верхних шаровых шарнирах подвески; – свободный ход рулевого колеса.

Обнаруженные неисправности устраните и произведите необходимые регулировки.

Контроль и регулировку углов установки колес можно проводить как на груженом автомобиле, так и на ненагруженном, однако контроль углов на груженом автомобиле дает более точные результаты. Поэтому в ответственных случаях рекомендуется проводить контроль и установку углов на автомобиле под статической нагрузкой 3136 Н (320 кгс), что соответствует приблизительно весу четырех человек и грузу в 40 кг в багажнике.

Автомобиль нагружается или специальными грузами, подвешиваемыми к днищу кузова, или балластом (280 кг), размещенным на подушках сидений и в багажнике (40 кг). Передние сиденья должны находиться в среднем положении их продольного хода. Груз в багажнике размещается равномерно. Недостача горючего компенсируется грузом, располагаемым на правой стороне площади багажника. После установки автомобиля на стенд непосредственно перед контролем углов “прожмите” подвеску автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний, а потом на передний бампер. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.

Очередность проверки и регулировки углов установки колес следующая:

– угол продольного наклона оси поворота; – угол развала; – схождение.

Изменение угла развала и продольного наклона оси поворота колеса при изменении количества шайб в пакетах

Количество шайб, добавленных в пакет или изъятых из него Развал колеса Продольный угол наклона оси поворота колеса
передний болт задний болт толщина шайб, мм
0,5 0,8 0,5 0,8
+1 +1 –(7’–9′) –(11’–14′)
–1 –1 +(7’–9′) +(11’–14′)
+1 –(18’–20′) –(29’–32′)
–1 +(18’–20′) +(29’–32′)
+1 –(7’–9′) –(11’–14′) +(18’–20′) +(29’–32′)
–1 +(7’–9′) +(11’–14′) –(18’–20′) –(29’–32′)
–1 +1 –(7’–9′) +(11’–14′) +(36’–40′) +(52’–64′)
+1 –1 +(7’–9′) –(11’–14′) –(36’–40′) –(52’–64′)

Угол продольного наклона оси поворота

ПОРЯДОК ВЫПОЛНЕНИЯ
Предупреждение При регулировке углов установки передних колес допускается применение П-образных регулировочных прокладок, которые должны быть установлены прорезью вниз.Угол развала передних колес

ПОРЯДОК ВЫПОЛНЕНИЯ
Схождение передних колес

ПОРЯДОК ВЫПОЛНЕНИЯ

Делаем сход развал ваз 2110 своими руками

Если проводить ремонт машины самостоятельно, то в этом случае можно сэкономить не только денежные средства, но и качественно провести ремонтные работы. И даже сход развал ваз 2110 своими руками можно сделать, главное чтобы были представления и определенный набор инструментов.

Так как уже были разобраны понятия схода и развала, теперь стоит рассмотреть, что такое кастор. При движении автомобиля, на него сильно действует кастор – это угол между представленной плоскостью и поворотом колес при повороте рулевого колеса. Кастор может быть как положительным, так и отрицательным, от него будет зависеть то, как ведущая ось будет сразу возвращаться на место. То есть при таких значениях автомобиль должен двигаться в нормальном положении. Тем самым угол развала и схождения периодически стоит проверять, но вот кастор устанавливают еще на заводе производители, и в дальнейшем его не изменяют. Теперь стоит разобраться, как самому сделать сход развал на ваз 2110.

Инструменты для проведения работ

Для того чтобы сделать сход развал своими руками у себя в  гараже, вам потребуется небольшой набор инструментов которые я перечислил ниже.

Набор ключей

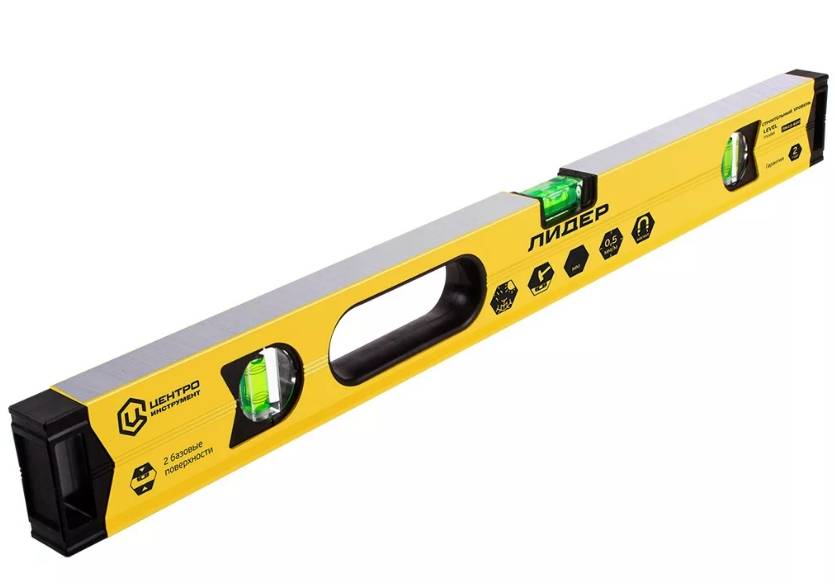

Уровень

Рулетка

Линейка

Отвес

Специальная линейка для определения углов

Регулируем угол развала ваз 2110

Вот и подошли вплотную к вопросу о том, как выставить сход развал самому на ваз 2110.

Чаще всего данные по градусам углов указаны в инструкции по эксплуатации на автомобиль ваз 2110, и они представлены в 0 градусов.

Перед тем как самому сделать сход развал на ваз 2110, необходимо заранее смочить все крепежные элементы, это нужно для того чтобы все гайки легко откручивались. Для измерения угла наклона используют строительный уровень.

Регулировка развала:

  1. на ободе колеса при помощи мела ставят две риски сверху и снизу.
  2. отвес закрепляют на крыле автомобиля, и затем измеряют расстояние между рисками, показания не должны разниться более чем на 1 мм.
  3. в идеале геометрия колес не точная, в этом случае автомобиль откатывают так, чтобы риски сдвинулись на 90 градусов, и снова снимают показания.
  4. после этого снова поворачивают колеса, но уже на 180о и снова замеряют.
  5. теперь снимают одно из колес, при помощи баллонного ключа, после этого немного откручивают кронштейн на амортизатор.
  6. затем поворотный кулак сдвигают на необходимое расстояние, все это поможет сделать более точные замеры развала.
  7. теперь можно установить колесо на место и немного качают автомобиль с небольшим надавливанием на колесо и снова делают замеры.
  8. все эти процедуры проводят до тех пор, пока не будет достигнута нужная цифра при измерениях.

Если говорить про ваз 2110, то тут показания должны иметь разницу в 1 мм.

Регулировка схождения

Чаще всего для проведения такого измерения используют обычные нитки, но в некоторых случаях специальную линейку. Для проведения таких работ необходимо автомобиль загнать на яму и руль выставляют ровно.

И теперь проводить работы в определенной последовательности:

на резине рядом с дисками нарисовать две риски.
 далее линейку устанавливают так, чтобы ее концы совпадали с поставленными рисками.
также здесь можно использовать специальное оборудование со шкалой, она должна быть установлена на 0. Если такого оборудования, то линейкой следует проводить несколько замеров.
автомобиль проводят немного вперед, чтобы риски передвинулись и линейка вместе с колесом.
и в это время следить за показаниями линейки.
на задних и передних колесах показания могут быть разными, хотя этого не должно быть

В этом случае нужно будет проводить регулировку рулевых тяг.
контрящие гайки откручивают при помощи ключа на 27.
затем 24 ключом изменяют длину рулевой тяги, работы проводятся только с муфтой.
далее шкалу линейки необходимо поставить так, чтобы можно было отрегулировать схождение до 0 и придется сдвинуть машину немного назад.
если показания сошлись с нужным значением, то схождение завершено, но лучше перепроверить и опять немного сдвинуть автомобиль вперед.
также стоит обратить внимание на руль, если он смещен, то сразу будет понятно, что тяга выставлена не правильно. В этом случае нужно проверить, какая именно тяга нарушена, и ее придется увеличить.

Регулировка схождения колес в домашних условиях

На переднем мосту.

Схождение управляемых колес, осуществляется путем изменения длинны рулевых тяг. Делается это при помощи вращения муфты и рулевого наконечника.

Порядок действий.

1. Автомобиль устанавливается на стояночный тормоз, колеса должны быть направлены прямо, а руль в ровном положении (желательно зафиксировать)

2. По периметру машины, хорошо натягивается шнур параллельно боковинам кузова (для удобства параллельно порогам авто), который служит ориентиром для выравнивания колеса относительно линии направления движения.

3. Далее берется транспортир побольше и измеряется угол. Если транспортира нет под рукой, можно использовать способ замера расстояний, от колеса до шнура (в среднем на легковых автомобилях угол схождения равен 0-0.25 Градуса, что приблизительно будет также как и 0-1 мм на линейке для каждого колеса).

4. Ослабляется контрагайка и путем вращения рулевой тяги, выставляется необходимое расстояние, создающее нужный угол.

5. После того как углы выставлены и привязаны к направлению движения, можно замерить расстояние между колесами. Замеры делаются в передней и задней части колес, а разница между ними и будет равна углу схождения ( в миллиметрах 0-2 мм., если разница расстояний между колес будет 5 мм., резину сожрет за 1000 км полностью). Для замера потребуется специальная рейка, если ее нет, то вполне можно обойтись обычной рулеткой или сделать рейку самому.

Как сделать измерительную рейку

Для замера углов схождения колес, можно изготовить самостоятельно, купив в хозяйственном магазине, телескопическую перекладину для шторок, в душевую кабину или ванну. Предварительно на нее достаточно нанести шкалу и все, рейка готова.

Частая ошибка !!!

Выставив значение угла схождения колес по рейке и не привязав его к линии направления движения автомобиля, вы получите кривое положение руля, а также возможно отклонение от прямолинейного движения. На этом процедура регулировки схождения передних колес завершена.

Регулировка на заднем мосту

В отличии от переднего моста, где колеса являются управляемыми, регулировка схождения задних колес осуществляется по другому алгоритму. Заднее схождение регулируется только у автомобилей, с независимой задней подвеской колес. Регулировка происходит методом вращения эксцентриковых болтов, которые изменяют расстояние тяги или рычага до ступицы, а также в редких случаях регулировкой тяг при помощи вращения муфт. Значение угла схождения задних колес, у большинства легковых автомобилей равно 0-0.5 градуса, а в редких случаях 1-1.5 °. Колеса стоят относительно друг друга практически параллельно.

Настройка угла развала

Отклонение показаний положения колеса, от вертикальной прямой, чаще всего происходит у автомобилей с многорычажной подвеской. На машинах с примитивным McPherson, по большому счету, не чего там регулировать, за исключением автомобилей с особенной конструкцией.

Процесс измерения угла:

— автомобиль устанавливается на идеально ровное покрытие, не должно быть наклонов ни в вертикальной ни горизонтальной плоскости. — берется отвес с шнуром и прикладывается к верхней части крыла или арке колеса машины. — далее, производится замер обычной линейкой в двух точках, от шнура до колеса автомобиля. Полученная разница расстояний и будет угол развала колеса. Усреднено можно назвать разницу в 10 мм.= 1 °, сопоставимую с размером шин в 15-17 дюймов

— с помощью ключей и регулировочных механизмов изменяете положение колеса.

— аналогично делаете замер и регулировку угла развала с другой стороны автомобиля.

Важно!

При выставлении углов схождения и развала колес, необходимо прокатывать автомобиль вперед и назад на расстоянии 1 метра. Делается это с целью ослабить напряжение в шинах и подвеске. После прокатывания, замеры делаются еще раз с целью контроля. В случае если изменений нет или они не значительны, все оставляется на своих местах.

Что точнее и лучше выставит показания углов сход-развала, компьютерный стенд или ручной инструмент?

— На удивление всем автомобилистам, компьютерный стенд, только в идеально откалиброванных состояниях, может дать надежный и точный результат. К сожалению таких стендов не много, в значительной массе, регулировки требует больше аппаратура нежели автомобили. Также здесь не маловажную роль играет квалификация и образованность специалиста, который выполняет процесс регулировок.

На практике, не однократно подтверждался тот факт, что значительно лучшая регулировка углов положения колес, происходит путем механических замеров и в ручную выставления значений, ведь большую роль здесь отводится человеческому фактору, а «транспортир», электронный или «деревянный» приходится лишь инструментом…

Как происходит процедура на грузовых машинах

Установка углов развала

На автомобилях с передним мостом и на грузовиках, имеющих балку, данный параметр нерегулируемый. Угол развала выставлен положением шкворня на заводе-изготовителе и может измениться лишь вследствие его износа. Мы можем лишь с помощью отвеса проверить его по описанной выше методике. Устранение же износа — это сугубо слесарный момент.

Чем делать проверку

Для снятия замеров на грузовиках лучше пользоваться телескопической линейкой, так как из-за большой колёсной базы при измерении рулеткой можно получить погрешность вследствие её прогиба.

Скорее всего, у большинства возникнут проблемы при поиске телескопической линейки. Предлагаю свои варианты решения проблемы:

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
