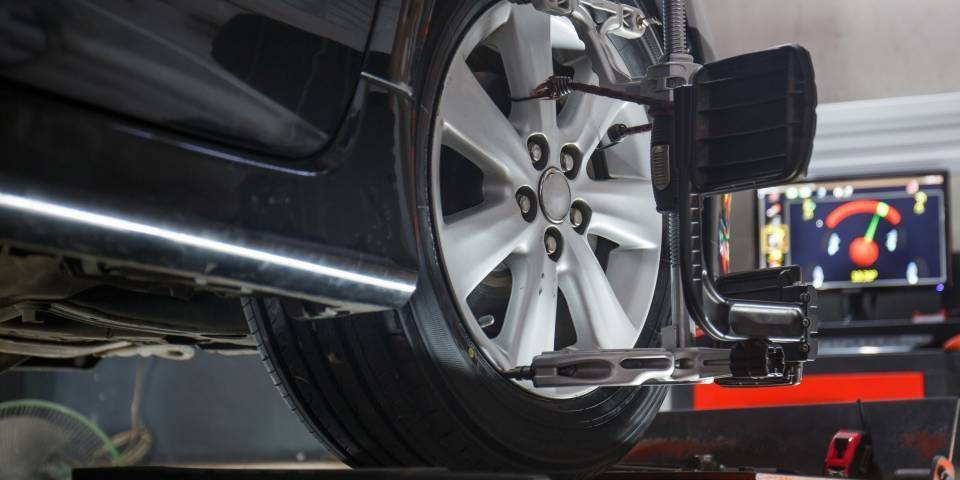

Стенд развал-схождения или отвес и линейка – что лучше?

Регулировка схождения колес грузовых автомобилей

Для регулировки колёс на грузовиках применяется несколько иная методика определения и устранения проблемы в зависимости от марки, класса, размера и массы транспортного средства. Для наиболее востребованных отечественных моделей грузовых авто данная операция имеет следующие особенности:

Схождение колес на «Камазе». Для правильной регулировки схождения необходимо, чтобы грузовик стоял на ровной поверхности для проведения тех же замеров линейкой, что описаны выше, при корректно накачанных покрышках. Далее показатели фиксируются, а после 2…3 минут непрерывной спокойной езды автомобиля проводятся заново. Если результаты имеют расхождения, то авто нуждается в корректировке схождения.

Вам это будет интересно О косметическом ремонте литых автомобильных дисков

Мастер снимает болты наконечников рулевой тяги и начинает регулировку винта до достижения нормативных показателей. По завершении процедуры гайки одеваются на своё место.

На заметку.

Обязательно нужно выполнить контрольные замеры показателя при ровных колёсах, а также повёрнутых максимально и влево, и вправо. Предельный угол поворота колёс на современных моделях «Камазов» составляет 26 градусов в обе стороны. Если эти показатели составляют иные величины или различаются между собой, необходимо выполнить процедуру повторно.

«Газель». Для определения верного позиционирования колёс автомобиль необходимо поставить на ровном асфальте и замерить внутреннее расстояние между закромами дисков на одной оси. Далее водитель аккуратно проезжает вперёд на несколько сантиметров, пока они не повернутся на 90 градусов, и повторяет процедуру. Различающиеся показатели означают нарушение схождения колёс, что требует регулировки.

Далее колёса необходимо вывесить на подъёмнике, ослабить винты рулевой тяги при помощи ключа на 17 и аккуратно вращать механизм до достижения требуемого угла наклона колеса, после чего собрать систему тем же способом.

ГАЗ 53 – достаточно старая модель автозавода, которая прекратила выпускаться ещё в 1993 году, но по сегодняшний день активно использующаяся для различных коммерческих целей в регионах страны.

Для определения необходимости схождения колёс мастер вывешивает авто и определяет свободный люфт ступицы, контролирует излом втулок в шкворнях, замеряет необходимые расстояния, а также проверяет давление в баллонах.

После регулировки показатель углов установки передних колес для нагруженного до допустимой грузоподъёмности автомобиля не должен превышать 2°30’±0°30’, что считается допустимым отклонением.

Регулировка схождения на легковом автомобиле Важно!

Если водитель знает, что эксплуатируемый им грузовик имеет неверное отклонение колёс и нарушенный сход-развал, его нельзя ни в коем случае эксплуатировать под высокой нагрузкой.

Регулировка установки колёс на легковых автомобилях

Колеса разных моделей авто часто отличаются по углам установки. Связано это с тем, что подвески имеют разную форму конструкции.

Попробуем понять, как сделать правильные углы колес на примере Lada Samara.

Инструменты и оборудование

При работе не обойтись без:

  1. гаечных ключей разных размеров;
  2. приспособлений для определения правильного вертикального и горизонтального положения (отвес и уровень);
  3. длинной проволоки либо прочного шпагата;
  4. строительной рулетки;
  5. двух одинаковых толстых досок (примерно 50-60 см);
  6. двух опор, обеспечивающих скольжение под настраиваемые колёса;
  7. ямы для осмотра.

Регулировка развала

Подготовка

Чтобы починить развал своими руками, работу начинают с установки авто на «блины», потом проверяют, чтобы они были расположены на одинаковой высоте, иначе кривая опора негативно повлияет на измерения.

При настройке развала-схождения одного колеса, другое должно быть неподвижным.

Диагностика

Переходим к другой стадии — снятие замеров: при помощи строительного отвеса либо уровня.

ОТВЕС

  • Все колеса выставляем по прямой линии, чтобы не ошибиться в расчетах.
  • Следует измерить расстояние от точки 1 до точки 2 (с левого и правого колеса). Здесь понадобится закрепить отвес на крыле, а точку отсчета брать с обода колеса. Фиксируем полученные данные в блокноте.
  • Далее следует прокатить машину так, чтобы сдвинуть точку замера на 90 градусов. Записываем новые данные. Процесс повторяется дважды для усреднения информации, избавляясь, таким образом, от погрешности.
  • Производитель советует для нашей марки автомобиля отрегулировать угол развала в районе двух миллиметров.

УРОВЕНЬ

На данной модели была поставлена задача, добиться отрицательного развала, и чтобы облегчить процесс, уровень был скреплен с пластиной (толщина четверть сантиметра).

Регулировка

Строительный уровень прикладывают к ободу, и далее регулируют угол колеса до того момента, как пузырек окажется в центральном положении. То же самое делают со вторым колесом.

Регулирование в основном представляет собой обычное откручивание болтов. Принцип прост: необходимо отклонить ось колеса на 90 градусов от кузова.

Переднеприводные модели регулируются болтами, держащими стойку, а заднеприводные машины регулируются за счет количества шайб между балкой и рычагом.

Регулировка углов схождения

Подготовительные работы

Ставим машину в исходную позицию, колеса направлены вперед. Закрепляем посередине колес (чуть пониже) вдоль горизонтальной прямой специальные бруски.

Для более точного измерения промежутка межколесного пространства, на один край доски прикрепляем конец рулетки. На противоположном колесе начало рулетки не закрепляем.

С двух сторон, от задних колес к передним тянем (по центру) бечевку

Очень важно, чтобы она ни к чему не прижималась

Отечественные модели известны тем, что ось позади более узкая, чем передняя, поэтому с двух сторон задних колес подкладываем предметы одного размера под бечевку для увеличения расстояния, например, небольшой кусочек бруска.

Как проверять

Рулетка нам понадобится, чтобы сделать замеры в определенных местах, указанных на картинке.

После замеров расстояний 1,2,3,4 получилось:

  1.  = 163 мм;
  2.  = 162 мм;
  3.  = 7 мм;
  4.  = 4 мм.

Имеем разницу десять миллиметров, а такое число нас не устраивает. Во-первых, следует сделать зазоры 3 и 4 одинаковыми по длине, желательно в один сантиметр. Во-вторых, стоит изменить расстояние 1 и 2, а т.к. наш автомобиль имеет передний привод, то для него угол схождения должен иметь отрицательный вид.

Причина такова: при езде движение передних колес направлено внутрь, а у машин, привод которых находится сзади, все иначе: передние колеса расходятся по сторонам от центра, а значит, такому железному коню схождение следует сделать положительным.

Регулировка схождения колес в домашних условиях

На переднем мосту.

Схождение управляемых колес, осуществляется путем изменения длинны рулевых тяг. Делается это при помощи вращения муфты и рулевого наконечника.

Порядок действий.

1. Автомобиль устанавливается на стояночный тормоз, колеса должны быть направлены прямо, а руль в ровном положении (желательно зафиксировать)

2. По периметру машины, хорошо натягивается шнур параллельно боковинам кузова (для удобства параллельно порогам авто), который служит ориентиром для выравнивания колеса относительно линии направления движения.

3. Далее берется транспортир побольше и измеряется угол. Если транспортира нет под рукой, можно использовать способ замера расстояний, от колеса до шнура (в среднем на легковых автомобилях угол схождения равен 0-0.25 Градуса, что приблизительно будет также как и 0-1 мм на линейке для каждого колеса).

4. Ослабляется контрагайка и путем вращения рулевой тяги, выставляется необходимое расстояние, создающее нужный угол.

5. После того как углы выставлены и привязаны к направлению движения, можно замерить расстояние между колесами. Замеры делаются в передней и задней части колес, а разница между ними и будет равна углу схождения ( в миллиметрах 0-2 мм., если разница расстояний между колес будет 5 мм., резину сожрет за 1000 км полностью). Для замера потребуется специальная рейка, если ее нет, то вполне можно обойтись обычной рулеткой или сделать рейку самому.

Как сделать измерительную рейку

Для замера углов схождения колес, можно изготовить самостоятельно, купив в хозяйственном магазине, телескопическую перекладину для шторок, в душевую кабину или ванну. Предварительно на нее достаточно нанести шкалу и все, рейка готова.

Частая ошибка !!!

Выставив значение угла схождения колес по рейке и не привязав его к линии направления движения автомобиля, вы получите кривое положение руля, а также возможно отклонение от прямолинейного движения. На этом процедура регулировки схождения передних колес завершена.

Регулировка на заднем мосту

В отличии от переднего моста, где колеса являются управляемыми, регулировка схождения задних колес осуществляется по другому алгоритму. Заднее схождение регулируется только у автомобилей, с независимой задней подвеской колес. Регулировка происходит методом вращения эксцентриковых болтов, которые изменяют расстояние тяги или рычага до ступицы, а также в редких случаях регулировкой тяг при помощи вращения муфт. Значение угла схождения задних колес, у большинства легковых автомобилей равно 0-0.5 градуса, а в редких случаях 1-1.5 °. Колеса стоят относительно друг друга практически параллельно.

Настройка угла развала

Отклонение показаний положения колеса, от вертикальной прямой, чаще всего происходит у автомобилей с многорычажной подвеской. На машинах с примитивным McPherson, по большому счету, не чего там регулировать, за исключением автомобилей с особенной конструкцией.

Процесс измерения угла:

— автомобиль устанавливается на идеально ровное покрытие, не должно быть наклонов ни в вертикальной ни горизонтальной плоскости. — берется отвес с шнуром и прикладывается к верхней части крыла или арке колеса машины. — далее, производится замер обычной линейкой в двух точках, от шнура до колеса автомобиля. Полученная разница расстояний и будет угол развала колеса. Усреднено можно назвать разницу в 10 мм.= 1 °, сопоставимую с размером шин в 15-17 дюймов

— с помощью ключей и регулировочных механизмов изменяете положение колеса.

— аналогично делаете замер и регулировку угла развала с другой стороны автомобиля.

Важно!

При выставлении углов схождения и развала колес, необходимо прокатывать автомобиль вперед и назад на расстоянии 1 метра. Делается это с целью ослабить напряжение в шинах и подвеске. После прокатывания, замеры делаются еще раз с целью контроля. В случае если изменений нет или они не значительны, все оставляется на своих местах.

Что точнее и лучше выставит показания углов сход-развала, компьютерный стенд или ручной инструмент?

— На удивление всем автомобилистам, компьютерный стенд, только в идеально откалиброванных состояниях, может дать надежный и точный результат. К сожалению таких стендов не много, в значительной массе, регулировки требует больше аппаратура нежели автомобили. Также здесь не маловажную роль играет квалификация и образованность специалиста, который выполняет процесс регулировок.

На практике, не однократно подтверждался тот факт, что значительно лучшая регулировка углов положения колес, происходит путем механических замеров и в ручную выставления значений, ведь большую роль здесь отводится человеческому фактору, а «транспортир», электронный или «деревянный» приходится лишь инструментом…

Сход-развал колёс. Что это и для чего?

Если мысленно провести одну линию вдоль вертикальной плоскости колеса и вторую вдоль плоскости его вращения, то мы сможем увидеть угол развала, который отвечает за положение колёс при движении автомобиля в повороте, за чёткость его прохождения.

Угол развала

ПоложительныйВоображаемая вертикальная плоскость верхней части колёса относительно плоскости вращения расположена снаружи
ОтрицательныйВоображаемая вертикальная плоскость верхней части колёса относительно плоскости вращения располагается с внутренней части

Положительное и отрицательное значение угла развала

Теперь поиграем воображением, смотря на автомобиль сверху. Проводим линии плоскости вращения колёс и линии направления его движения. Здесь мы можем наблюдать угол схождения колёс, который придаёт нашему автомобилю стабильность движения и его дальнейшую предсказуемость.

Угол схождения

ПоложительныйПлоскость вращения колёс находится внутри рамки линий направления
ОтрицательныйПлоскость вращения колёс находится снаружи рамки линий направления

Положительное и отрицательное значение угла схождения

Чтобы осознавать всю значимость процесса регулировки развала-схождения, необходимо понимать, что от правильности установки колёс автомобиля зависит его устойчивость во время движения (склонность к опрокидыванию и заносам), курсовая устойчивость (управляемость и манёвренность), экономическая составляющая (увеличенный ресурс шин и экономия топлива).

Как выбрать стенд развал схождения (сход-развал)

Что означает сход-развал? Обычно этим термином обозначают так называемую регулировку углов установки колес машины. Зачем проводят эту процедуру? Прежде всего, для безопасности самого водителя и его пассажиров. Многим знакомы такие симптомы, когда на автомашине новая резина “сгорает” за месяц или она “раскает” при движении, или ее “ведет” и заносит на ровной сухой дороге. Управлять в этом случае не только некомфортно, но и опасно для всех участников движения. Растет вероятность куда-нибудь «влететь». Все это свидетельствует о необходимости проведения регулировки развала-схождения.

Проводить ее рекомендуется с периодичностью 10-15 тыс. км для автомобилей российского производства и 30 тыс. км для иномарок, а также пр покупке нового авто, после жесткого наезда на препятствие или ремонта ходовой части.

Как правильно оснастить площадку для регулировки установки колес? Правильно и быстро сделать сход-развал можно только на специальном высокоточном современном оборудовании.

Помимо стенда развала-схождения потребуются: подъемник или специально оборудованная яма, траверса, поворотные круги, подвижные задние платформы.

Приведем ряд рекомендаций по выбору стенда развал схождения.

1. Соберите информацию о популярных стендах, причём лучше не только у продавцов, но и у независимых специалистов. Сегодня в Интернете есть множество автофорумов, где можно получить дельный совет. Конечно, полезно помнить, что некоторые «сход-развальщики» могут быть давать необъективные оценки. Так или иначе, анализировать и покупать, в конечном счёте, придется Вам. Выберите несколько моделей, соответствующих желаемым характеристикам и финансовым возможностям, после чего проведите дополнительный опрос.

2

Кроме собственно технических характеристик, информации об адаптированности стенда к нашим реалиям, следует обратить пристальное внимание на ряд моментов

Стенды регулировки углов установки колес – оборудование, нуждающееся в регулярном обслуживании. Сюда входит и обновление баз данных автомашин, и калибровка, и ремонт или замена отказавших узлов, возможно – обучение оператора (современные программы содержат обучающее видео), «апгрейд» программного обеспеченияи т.д. Приобретая стенд, следует знать ответ на вопросы: «Где найти данного продавца и производителя, например, через 6-12 месяцев, чтобы разобраться с возникшими трудностями?», и «Сколько это будет стоить?». Лучше заранее оговорить все варианты с продавцом или, рпи необходимости, с представителями фирмы-производителя.

Бывает, что стенды сомнительных малоизвестных производителей просто не предполагают никакого гарантийного и постгарантийного обслуживания. Обнопить программное обеспечение и базу будет при этом очень сложно, и через 2-3 года стенд станет дорогой игрушкой, конечно, если вообще “доживет” до этого. Данная теория применима и к стендам известных марок, не имеющих большого распространения на территории РФ. Зачастую такая поддержка производителю просто не выгодна.

Первыми зарубежными стендами развал схождения, прекрасно адаптированные у нас, стали “Hunter”. Стенды “Техно Вектор” появились немного позже . Сегодня продукция “Hunter” и “Техно Вектор” составляет в России порядка 65% от всех продаваемых стендов. Практика показывает, что люди купившие стенды данных производителей, продолжают отдавать предпочтение этим маркам при расширении бизнеса.

Как отрегулировать развал и схождение, они же углы установки колес на ВАЗ 2101-ВАЗ 2107?

Примечание! Более точную проверку установки колёс необходимо проверять в специализированной мастерской на специально стенде. Но если у вас нет на это средств, то вы практически с таким же успехом можете отрегулировать углы положения колёс, не пользуясь для этого стендом!

А так же при регулировки, обратите особое внимание на элементы подвески, потому что при неисправностях подвески или при обнаружение люфта у большинства её деталей, установка углов колёс ни к чему не приведёт!

Подготовка к регулировки:

1) В начале для более точной регулировки углов колёс, рекомендуется нагрузить автомобиль дополнительным весом в «320 кг». К примеру можно посадить «4-ре» человека в автомобиль и груза около «50 кг».

2) Теперь проверьте сколько топлива находится в топливном баке, если мало то доведите до нормы, потому что бак обязательно должен быть полностью заправлен.

3) Далее проверьте давление в шинах, оно должно быть так же в норме.

Проверка и в то же время регулировка развала и схождения на автомобиле:

Примечание! К сожаление установку угла развал очень трудно произвести самому, потому что вряд ли его удастся должным образом отрегулировать. Но проверить в порядке ли угол развала или же нет можно самостоятельно, чем мы и займёмся!

1) Для проверки развала, сперва сядьте в автомобиль и поверните руль таким образом, чтобы он был направлен строго прямо.

2) Далее выйдите из автомобиля и прожмите подвеску автомобиля, для этого аккуратно за багажник или же лучше всего за бампер на давите с усилием в «40-50 кг», раза «2-3». Эту же операцию проделайте с передним бампером машины.

3) Затем возьмите нить и штангенциркуль и после чего натяните её вертикально как показано на рисунке. А после того как нить будет натянута, штангенциркулем приложите сперва снизу, а затем сверху и вследствие чего вы узнаете развал колеса.

Примечание! Если у вас получится разница между верхней и нижней точкой колеса допустим в «3 мм», то это будет означать то что угол развала равен приблизительно «30’». Угол развала должен быть в пределах «4°30’+20’» – это при нагруженном автомобили и при том условии что в автомобиле находятся «4-ре» человека. А при разгруженном автомобиле, угол развала должен составлять «0°5’+20’»!

4) Теперь для того чтобы проверить схождение, нужно проделать практически то же самое что и при проверки развала, а именно выровнять колёса, по возможности должным образом нагрузить автомобиль и только после этого нужно браться за проверку.

5) Для проверки возьмите в руку необычную нитку с привязанными на обоих её концах крючками. И после чего зацепите одной стороной нитку на начало переднего колеса, а другой стороной на конец заднего, но зацепляйте так чтобы всё было на одном уровне, то есть чтобы нитка шла ровно и не изгибалась.

Примечание! Колея задних колёс чуть уже чем у передних, примерно на «44 мм», поэтому для более точно регулировки приложите брусок толщиной около«22 мм» к заднему колесу и тем самым проведите нить поверх данного бруска!

6) Далее сядьте за руль и поверните рулевое колесо таким образом, чтобы нить коснулась обоих сторон передней покрышки.

7) Затем закрепите нить с противоположной стороны, но только уже на этот раз под заднюю часть колеса подложите два бруска, один из которых будет толщиной «6 мм», а другой «22 мм». Тем самым если эти оба значения сложить, то сумме у нас получается «22+6=28 мм» толщина бруска.

Примечание! После всей проделанной операции проверьте чтобы нить слегка касалась на «1-2 мм» для одного переднего колеса в обоих точках покрышки, если не коснётся то в таком случае отрегулируйте схождение передних колёс!

9) А после этого при помощи клещей вида «Кобра», повращайте саму муфту и вследствие чего отрегулируйте длину рулевой тяги, до того пока зазор между нитью и покрышки переднего колеса не придёт в норму.

10) И в завершение затяните стяжные хомуты и эту же самую работу проделайте со вторым колесом и тем самым добейтесь их суммарное схождение было около «2 мм».

Примечание! Эту же самую процедуру по регулировки произведите с колесом, который стоит на противоположной стороне автомобиля. А при повторной проверки схождения, запомните одну вещь, если вы собираетесь делать схождение одного колеса не «1 мм», а допустим «2 мм», то под нить нужно подкладывать брусок «22+12=34 мм», если «1,5 мм» то «22+9=31» соответственно!

Правильное схождение передних колёс у автомобилей «Классического» семейства, является «2-4 мм» на разгруженном автомобиле и «3-5 мм» на загруженном!

Регулировка развала и схождения без визита в автосервис

Подготовка

Приготовьте следующие предметы:

  • телескопическую линейку для проверки сход-развала;
  • мел;
  • шнур с отвесом;
  • стандартный набор ключей автомобилиста.

Линейка для измерения схождения. Когда-то ей комплектовался каждый автомобиль

Работы следует выполнять на площадке без неровностей. Желательно, чтобы на ней располагался подъёмник, но подойдёт и яма.

Сначала надо определить, насколько точен имеющийся показатель развал-схождения. Для этого ставим машину на ровную площадку, поворачиваем руль в одну сторону, пока он не упрётся в преграду, и делаем метку мелом на его середине. Затем вращаем рулевое колесо в обратную сторону (тоже максимально), считая количество понадобившихся для этого оборотов и окружностей. Результат делим на 2 и поворачиваем руль обратно на полученное число оборотов. Если в результате руль установлен в привычное вам положение, всё в порядке. Если нет — придётся заняться настройкой рейки.

Регулирование рулевой рейки своими руками

  1. Снимите руль, отвинтив гайку.
  2. Зафиксируйте управляющий элемент в определённом ранее оптимальном положении.
  3. Найдите гайки на наконечниках рулевых тяг и ослабьте их. Немного выкрутите одну из них, подсчитав количество нужных для этого оборотов. Затем закрутите вторую гайку на такое же количество оборотов.

Всё, автомобиль готов к настройке развал-схождения.

Схождение (со схемой)

  1. Авто должно стоять на ровной площадке. Колёса направлены вперёд. Лучше всего выполнять работу в яме.
  2. Нанесите на внутреннюю часть левого и правого колеса по метке — они должны располагаться рядом с дисками.
  3. Создайте в линейке предварительное натяжение. Поставьте её между колёсами так, чтобы измерительный прибор упирался в метки, но не касался других деталей автомобиля.
  4. Встряхните линейку. Совместите указатель с делением «0» (ноль).
  5. Оставив линейку на колёсах, немного прокатите автомобиль вперёд. Измерительный прибор должен повернуться вместе с колёсами без соприкосновения с элементами кузова и подвески.
  6. Посмотрите на линейку. Изменились ли показания? Если нет или изменились незначительно (до 1 деления), то со схождением всё в порядке. Если разница больше — нужна регулировка.
  7. Ослабьте контргайки на рулевых тягах. Поверните муфту, чтобы изменить длину тяги.
  8. Затяните контргайку и снова измерьте показания. Повторяйте, пока не получите нужный результат (т.е. от нуля до ± 1).

Вращаем контргайку для установки оптимального схождения

Развал: советы по самостоятельному проведению

Этот процесс труднее, чем регулировка схождения.

  1. Поднимите автомобиль, чтобы его колёса не касались земли.
  2. Установите колёса в положение для езды по прямой.
  3. Мелом сделайте пометки в максимально верхней и самой нижней частях обода колеса.
  4. Разместите на крыле шнур с грузом — таким образом, чтобы он и ваши пометки располагались в одной плоскости. Измерьте расстояние от шнура до каждой метки (мерить надо расстояние от шнура до диска, т.е. ориентируйтесь по нижней части метки). Запишите результат.
  5. Немного прокатите машину вперёд, чтобы колёса провернулись на 90 градусов. Сделайте новые метки в верхней и нижней частях, повторите процедуру с грузом и линейкой. Опять запишите результат.

Так надо мерить расстояние от колеса до шнура с отвесом

Разница в расстояниях между шнуром каждой из меток должна составлять ± 1 мм для машин с передним приводом и ± 3 мм в авто с задними ведущими колёсами. Если это так — с развалом всё в порядке. Если нет — выполните следующие действия.

  1. Домкратом приподнимите авто. Снимите колесо. Открутите 2 болта, которые присоединяют кронштейн амортизаторной стойки к поворотному кулаку.
  2. На поворотном кулаке расположен специальный болт. При его повороте деталь будет двигаться внутрь или наружу. Ваша задача на этом этапе — разместить кулак таким образом, чтобы колёса заняли правильное положение.
  3. Подтяните болты и поставьте колесо на место. Прокатите автомобиль вперёд на пару метров. Опять подвесьте шнур и измерьте расстояние от него до меток. Если расстояние нормализовалось, вы справились с регулировкой развала. Если нет — снимите колесо и повторяйте действия с поворотным кулаком до победного.

Видео: Как можно сделать проверку и отрегулировать развал-схождение на ВАЗ 2110

Главное, что требуется для самостоятельного развала-схождения — это точность и аккуратность. Внимательно следите за каждым показателем, от правильности замеров зависит успех всей работы.

Передняя подвеска Калина, схема устройства с расшифровкой

Чехол (1), шаровая опора (2), стопорное кольцо (3), гайка ступичного подшипника (4), защитный колпак (5), ступица (6), ступичный подшипник (7), поворотный кулак (8), диск механизма тормозов переднего колеса (9), щит механизма тормозов (10), гайка (11), эксцентриковый болт (12), поворотный рычаг (13), пружина передней подвески (14), шток амортизатора (15), верхняя чашка пружины (16), верхняя опора стойки амортизатора (17), гайка штока амортизатора (18), подшипник верхней опоры стойки амортизатора (19), прокладка пружины (20), буфер хода сжатия (21), защитный кожух (22), телескопическая стойка (23), приводный вал переднего колеса (24), крепежный кронштейн штанги стабилизатора поперечной устойчивости (25), растяжка передней подвески (26), штанга стабилизатора поперечной устойчивости (27), стойка стабилизатора поперечной устойчивости (28), рычаг передней подвески (29).

Правда и ложь о 3D-стендах

Считается, что старые лазерные стенды – это архаика. Но многие посещают их. Все потому, что такое оборудование долговечно, а эксплуатировать его очень просто. Стоимость комплекса более низкая, а значит, низкая цена за услугу. Но многие ссылаются на малую точность результатов. И нужно заметить, что цена за компьютерный сход-развал и лазерный практически одинаковая. Получается, что станции берут более высокую плату за то, что должно стоить дешевле.

Лазерные стенды на самом деле точнее, чем компьютерные. И с этим согласятся опытные специалисты. Все будет иначе, если стенд неверно откалиброван. Тогда действительно имеется погрешность. Но калибровать нужно и компьютерные системы. Если калибровка неверная, то и показатели будут с погрешностью.

Есть и другие факторы в пользу устаревшего лазерного оборудования – это отсутствие радиопомех.

Регулируем угол развала колес на вашем автомобиле

Практически все авто обладают одинаковой системой регулировки угла развала. Регулируют этот показатель для каждого колеса в отдельности. Зачастую только передние колеса имеют возможность регулировки этого показателя, но если в вашей машине независимая многорычажная подвеска в задней части, также придется проводить данную процедуру. Перед выполнением следует загнать авто на смотровую яму или эстакаду. Это поможет выполнить все работы намного проще. Процедура регулировки угла развала колес в автомобиле проводится следующим образом:

установите авто на эстакаде и проверьте идеальную горизонтальную ровность установки транспортного средства;
обзаведитесь отвесом (специальная нить с привязанным внизу грузом) для замера вертикальной ровности установки колеса;
приставьте нить отвеса к середине колесной арки над колесом, замерьте линейкой расстояние от обода колеса до отвисающей нити;
прокатите машину вперед или назад, чтобы провернуть обод на 90 градусов и повторите ваш замер;
так следует вымерять четыре места через каждые 90 градусов и определить, в какую сторону наклонено колесо;
затем нужно добраться до болта регулировки развала-схождения и по инструкции выполнить регулировку;
не забывайте про обязательное качественное затягивание болтов, что является порой самой сложной и важной частью работ.

Очень важно выполнить все задачи правильно. Чаще всего вам придется повторить эту процедуру с двумя передними колесами, чтобы получить нормальный угол развала колес участвующих в управлении

Но если на задней оси также возможна регулировка, следует выполнять ее также. Это позволит вам улучшить качество работы колес и получить максимум легкости в свободном ходу. На задние колеса можно обращать несколько меньше внимания, а вот у передних колес, на которые подается привод, есть серьезные ограничения. Допустимые погрешности в данном случае составляют +1мм / -1 мм.

Три варианта построения продольной оси автомобиля

На выбор предлагаются три разных метода, с помощью которых можно построить «базовую» линию при вычислении углов индивидуального схода колес:

  1. В качестве продольной оси можно принять горизонтальную линию, которая проходит через ось симметрии кузова. Ее можно легко построить, отметив на переднем и заднем бамперах их средние точки.
  2. Второй вариант – продольная ось шасси. Эта линия выстраивается по точкам, которые располагаются в центрах расстояний между колесными ступицами.
  3. Довольно часто в качестве продольной оси используется линия «trast line». Она прокладывается строго в направлении движения задней оси машины. Этот вектор не всегда совпадает с продольными линиями, выстроенными по кузову или шасси, как в предыдущих вариантах. Подобное явление характерно для автомобилей, в которых задний мост немного развернут вбок. При этом машина едет боком, что часто наблюдается на старых «Жигулях», «Газелях» и др.


Продольная ось и линия «trast line» на автомобиле. Угол между линией «trast line» и центральной продольной осью машины в идеальном случае должен стремиться к нулю. Но в некоторых случаях дефекты задней подвески не всегда удается устранить. Поэтому при диагностике схода и развала проводят замеры, отталкиваясь именно от «trast line».

Регулировка своими руками

Выполнять развал схождение своими руками довольно не просто. Не потому, что сход очень сложно сделать, а по той причине, что для этого нужно приобрести дорогостоящий инструмент. Если вы решили провести регулировочные работы собственными силами, то будьте готовы к некоторым затратам.

Поэтому гораздо выгоднее купить инструмент и делать все самому. Из инструмента понадобиться:

  • Измеритель развала (цифровой). Является самым удобным и довольно быстро производит замеры.
  • Регулятор схождения. Выполняет замер уровня схождения, с его помощью подбирается необходимый угол.
  • Набор ключей.

Учитывая всю сказанную выше информацию, можно выполнять развал схождение своими руками. Итак, как это делается?

Первое, что нужно сделать, убедиться в том, что набор необходимых инструментов, без которых не возможно выполнить данный процесс – готов.
Перед тем, как приступать к основной работе, необходимо проделать ряд обязательных мероприятий. Нужно замерить старое расположение каждого колеса. Это необходимо выполнить для того, чтобы поставить все как было, если ваша регулировка вдруг не увенчается успехом. Каждое колесо необходимо замерить, полученные данные записать на листочек

Также нужно проверить, а лучше перепроверить выравнивание, которое появится после новых изменений.

Это важно, так как при изменении развала будет меняться и схождение, также происходит и в обратном случае. Нужно убедиться, что все гайки на колесах затянуты. Также следует проверить колеса на количество атмосфер в них

Если вы заметите, что не соблюдается идентичность, то примите все меры, чтобы данную ситуацию изменить. Разность между колесами может иметь максимум 0.5 атмосфер. После проведения подготовительных работ можно выполнять схождение и развал своими руками

Также следует проверить колеса на количество атмосфер в них. Если вы заметите, что не соблюдается идентичность, то примите все меры, чтобы данную ситуацию изменить. Разность между колесами может иметь максимум 0.5 атмосфер. После проведения подготовительных работ можно выполнять схождение и развал своими руками.

Развал своими руками. Нужно поднять транспортное средство на домкрат и проверить геометрию подвески. Нужно внимательно осмотреть подвеску, чтобы выявить на ней какие-либо механические повреждения (износ, трещины). Это можно не делать, но если уж появилась возможность заглянуть под автомобиль, почему бы ни просмотреть и другие элементы. Если дефектов не обнаружено, то можно продолжать дальше, а если такие есть – стоит сразу же заменить повредившиеся детали на новые.

Такие элементы, как контргайка и болт с эксцентриком, крепят рычаги подвески авто. Чтобы отрегулировать угол развала, вам нужно немного отпустить гайку, для того чтобы свободно вращать эксцентрик. Вращая его, вы сможете изменять угол, а так же вы заметите, как вращается подвеска. Теперь нужно достать листик с записями ваших старых показаний, чтобы определить, насколько нужно выставлять новое положение. Далее затяните отпущенные гайки, снимите автомобиль с домкрата. Откатите его на несколько метров назад, а потом верните в исходную позицию. После этого повторно замерьте развал. Если вы с первого раза добились необходимых оптимальных показателей – отлично. Если же нет – повторите попытку еще раз. Таким образом нужно отрегулировать каждое колесо.

Схождение своими руками. Снова установите машину на домкрат и ослабьте уже известные вам контргайки крепления рулевых тяг. Регулировка схождения регулируется путем вращения рулевой тяги. Итак, вращая тягу, мы изменяем ее длину

Важно помнить, что ваша спецификация – только один дюйм схождения, то это значит, что с каждой стороны вы можете пододвинуть тяги только на полдюйма. После этого закрутите все ослабленные крепежи и снимите авто с домкрата

После этого нужно также откатить транспортное средство на несколько метров назад, а потом вернуть его на место. Теперь нужно измерять новые изменения, для того чтобы убедиться в том, что все сделано верно. Если все как предполагалось, нужно завершить выполнение – затянуть основательно гайку и эксцентрик. На этом регулировка окончена. После этого можно переходить на вторую сторону авто – к другим колесам. Если результат – неудовлетворительный, что ж, давайте все повторять, начиная с развала, проверяя каждое колесо.

Выполнить развал схождение своими руками значит сделать то, чем занимаются только мастера на сервисах. Если вы довольны своей работой и новые параметры удовлетворяют требования автомобиля, то вы действительно на отлично справились с этой задачей.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
