Техническое обслуживание и регулировка вариатора снегохода

ПРЕДОСТЕРЕЖЕНИЕ

Снова запустите двигатель и на малой скорости движения гусеницы проверьте симметричность ее положения относительно направляющих рельсов.

После регулировки опустите снегоход на опорную поверхность. Если Вам не удается правильно отрегулировать натяжение гусе-

ницы снегохода, обратитесь к уполномоченному дилеру.

Регулировка задней подвески (с двумя амортизаторами и храповым регулятором)

Выбор оптимальной регулировки задней подвески зависит от массы водителя, перевозимого груза, личных предпочтений, скорости движения и состояния трассы. Для индивидуальной настройки подвески следует поочередно отрегулировать заднюю, переднюю пружины и ленточный ограничитель (рисунок 25). Каждый шаг настройки подвески необходимо проверить тестовым пробегом на снегоходе. Для того, чтобы получать в различных заездах сравнимые результаты, необходимо проводить все пробные заезды в идентичных условиях: трасса, состояние снежного покрова, скорость движения, положение водителя на сиденьи должны быть одинаковыми.

Рисунок 25 – Регулировка задней подвески (снегоходы АТАКА, ЛЮКС)

1. Задняя пружина, влияющая на плавность хода

2. Передняя пружина и ленточный ограничитель, влияющие на параметры управляемости

Задняя пружина должна быть отрегулирована так, чтобы при движении снегохода с нагрузкой водитель и пассажир не происходило полное срабатывание подвески (до упора). Рекомендуемое положение втулки регулировки жесткости задней пружины третье. Для увеличения жесткости пружины необходимо приподнять (вывесить) заднюю часть снегохода, отогнуть ручку храпового регулятора и поворотом против часовой стрелки перевести втулку в следующее положение. Поворот ручки храпового регулятора по часовой стрелке соответствует холостому ходу храпового регулятора. После седьмого положения втулка поворотом ручки храпового регулятора против часовой стрелки вновь устанавливается в первое положение.

Для подвески с горизонтальным расположением амортизатора на снегоходах ТАЙГА Барс 850 пружину амортизатора рекомендуем устанавливать с преднатягом пять миллиметров. Жесткость пружины регулируется гайкой амортизатора. После регулировки гайку амортизатора зафиксировать контргайкой (см. рис. 21б). Рекомендуемое положение втулки регулировки жесткости передней пружины 1 ÷ 2 положение.

Для проверки правильности регулировки передней пружины и ленточного ограничителя, двигаясь на малой скорости, резко до упора нажмите на рычаг газа для ускорения снегохода

Обратите внимание на управляемость снегохода в процессе разгона. В зависимости от результатов пробного заезда, отрегулируйте соответствующим образом положение ленточного ограничителя. На неподвижном снегоходе без нагрузки ленточный ограничитель должен иметь слабину 30 …35 мм

На неподвижном снегоходе без нагрузки ленточный ограничитель должен иметь слабину 30 …35 мм.

Чем больше длина ограничителя, тем больший вес приходится на гусеницу, увеличивая силу сцепления. Чем меньше длина ограничителя, тем меньший вес приходится на гусеницу, что обеспечивает более эффективное управление.

Для регулировки положения ленточного ограничителя необходимо сжать переднюю пружину, отвернуть самоконтрящуюся гайку на кронштейне ленточного ограничителя, переставить болт с ремнем в соответствующие отверстия кронштейна и снова затянуть гайку. Если в процессе разгона усилия на руле слишком велики (лыжи перегружены), переставьте болт в нижнее положение; если лыжи приподняты над опорной поверхностью – в верхнее положение.

Регулировка вариатора Сафари

Принцип работы данного устройства заключается в действии центробежной силы при вращении коленвала двигателя. При достижении оборотов такого вращения в 2200 оборотов/минуту такая сила оказывает давление на грузики и конус, который начинает раскручиваться.

Затем приводной ремень под воздействием данной силы прижимается к конусу и передает крутящий момент. После прижимания снегоход начинает движение или увеличивает скорость. Особенность данной работы заключается не только в особом передаточном числе вариатора сафари, а в отсутствии ступеней благодаря конструктивной особенности коробки.

Регулировка вариатора на мотобуксировщик

Регулировка данного аппарата происходит при помощи специальных ключей и в соответствии с регламентом работы. Для этого нужно выполнить следующие действия:

1. Необходимо при помощи ключей выставить расстояние между ремнем и конусом. Такое расстояние предусмотрено производителем в 33 мм. При увеличении расстояния ремень будет находиться в ослабленном положении, что негативно скажется на тяговых свойствах. При перетягивании и уменьшении расстояния, воздействие на деталь станет чрезмерным.
2. Выставление прогиба приводного ремня. Данное расстояние должно составлять 32 мм. Этот параметр позволяет правильно выставить натяжение детали.

Регулировка вариатора Сафари на снегоход Буран и Тайга

После установки шкива на снегоход Вам необходимо произвести следующие регулировки:

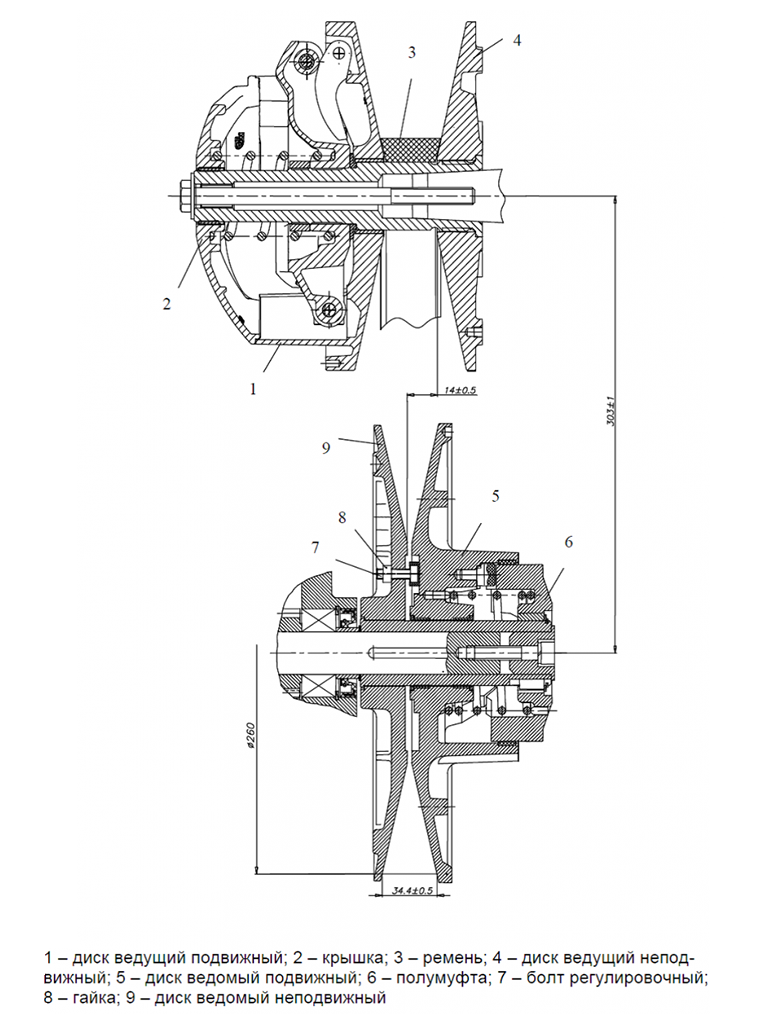

Проверьте расстояние Б между кромками конусов 15 и 14 ведомого шкива. Для ремня 33х14х1120 оно должно быть 33±0,5 мм (см. рисунок). Правильность этой регулировки можно проверить, вложив ремень в канавку ведомого шкива, — ремень не должен выступать из канавки более чем на 2 мм. Если ремень выступает из канавки больше, чем на 2 мм, то отверните болт 18 и с помощью съемника демонтируйте неподвижный ведомый конус, снимите с вала шпонку 17, затем установите на вал одно или два кольца 16 из комплекта ЗИП. Произведите сборку в обратной последовательности. Установка одного кольца уменьшает выступ ремня из канавки на 2 мм.

Проверьте расстояние А между торцами неподвижных конусов шкивов, оно должно быть 55±0,5 мм. При необходимости отрегулируйте это расстояние перемещением двигателя в пазах подмоторного основания.

Установите ремень на снегоход, включите нейтраль и поверните ведомый шкив несколько раз, чтобы ремень вышел на внешний диаметр шкива. Проверьте натяжение ремня. Для этого приложите прямую планку к верхней ветви ремня и нажмите примерно в центре ветви с силой 10…11 кгс, при этом прогиб ветви ремня должен быть в пределах 32 ± 5 мм. Отрегулировать натяжение ремня можно можно тремя винтами 20 из комплекта ЗИП, ввернув их в резьбовые отверстия неподвижного ведомого диска 15.При использовании ремня 35х14х1120 прежде всего проверьте, что ремень не заклинивает между конусами регулятора на холостом ходу. Ремень должен опираться на вал шкива при наличии зазора между ремнем и конусами. Для увеличения этого зазора допускается установка регулировочных колец O40хO33х1 между упором и выступом вала.

Какой вариатор лучше – Альпина или Сафари

В сегменте мотобуксировщиков и снегоходов в части коробок передач идет неусыпная конкуренция между двумя зарекомендовавшими себя агрегатами – Сафари и Альпина. Оба изделия штатно устанавливаются на снегоходы Тайга и Буран. Также оба имеют схожие характеристики – отличия присутствуют лишь в деталях – максимальная работа оборотов и общая масса. Однако при детальном сравнении вполне возможно выявить нюансы, которые позволяют отдать предпочтение Сафари, а именно:

• максимальная тяговая масса буксируемого веса у Сафари пусть и не намного, но все же выше – 150 кг (в отличие от 140 кг);
• максимальное количество оборотов также выше у Сафари, что позволяет развить большую скорость;
• в плане ремонтопригодности оба изделия заслуженно приобрели хорошую репутацию среди владельцев как надежные устройства и довольно доступные для самостоятельного ремонта;
• по стоимости оба конкурента также примерно равны – вариатор Сафари в сборе или Альпину можно приобрести в пределах 4-6 тысяч рублей.

С небольшим преимуществом Сафари по потребительским характеристикам и свойствам обходит своего конкурента Альпину. Остальные модели отечественного и китайского производства по своим характеристикам в сумме уже значительно уступают данным моделям.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Подробнее о назначении вариатора

Вариатор «Сафари», применяемый на современной мото- и автотехнике (снегоходы, буксировщики, квадроциклы), представляет собой бесступенчатую клиноременную передачу. Конструкция вариаторной передачи, представленная на фото ниже, состоит из двух шкивов.

Вариатор осуществляет автоматическую регулировку передаточного числа по следующим параметрам:

• сопротивлению движения «собаки»;
• частоте вращения коленчатого вала движка мотобуксировщика.

В зависимости от сочетания на конкретный момент движения указанных выше параметров осуществляется автоматическая регулировка определенного передаточного числа вариатора. К тому же ведущий шкив клиноременной передачи выполняет функции сцепления и при снижении оборотов мотора ниже 1500 об/мин автоматом происходит отключение вала двигателя от промежуточного вала передачи.

Технические данные вариатора

Вариаторы Safari, применяемые на мотобуксировщиках, обладают следующими габаритными размерами:

• диаметр ведущего шкива – 210 мм;
• длина – 167 мм;
• масса – 3,9 кг.

МЕЖОСЕВОЕ РАССТОЯНИЕ ШКИВОВ И РЕГУЛИРОВКА

Межосевое расстояние — это расстоя­ние между осями центробежного регу­лятора и ведомого шкива. Для удобства замера используется измерение Z. Ме­жосевое расстояние дается в качестве руководства для сборки, оно указывает размер, с помощью которого достигает­ся удовлетворительное натяжение ремня.

Регулировка межосевого расстояния и взаимного расположения центробежно­го регулятора и ведомого шкива долж­ны проводиться для обеспечения наи­высшего КПД вариатора. Оптимальная работа ремня вариатора и минималь­ный износ достигаются только благода­ря точной регулировке возможного по­ложения центробежного регулятора и ведомого шкива.

ПРЕДУПРЕЖДЕНИЕ

Перед проверкой регулировки цен­тробежного регулятора и ведомого шкива задняя подвеска должна быть смонтирована на снегоходе, и должна быть произведена регулировка натя­жения и центрирования гусеницы. Всегда проверяйте регулировку цен­тробежного регулятора и ведомого шкива после регулировки подвески

ПРЕДУПРЕЖДЕНИЕ

При неправильном взаимном распо­ложении центробежного регулятора и ведомого шкива ходовые качества снегохода ухудшаются_________

Данные для регулировки центробежно­го регулятора и ведомого шкива состо­ят из:

Х- расстояние между прямым стерж­нем и кромкой неподвижного кону­са центробежного регулятора, за­меренное между шкивами.

это же расстояние, замеренное у конца прямого стержня расстояние между наружными диаметрами ведомого шкива и центробежного регулятора. Снимите кожух и ремень вариатора. Разведите диски ведомого шкива, не­много повернув и отжав от себя под­вижный диск. Вставьте прямой стер­жень (квадрат 9,5 мм, длиной 48 см) или регулировочный шаблон в откры­тый ведомый шкив.

С помощью прямого стержня:

Измеряйте расстояние X и Y от дальней стороны прямого стержня (включая его толщину) до кромки неподвижного ко­нуса___________________

1. Прямой стержень

2. Направление движения Расстояние Y должно превышать рас­стояние X для компенсирования де­формации из-за крутящего момента двигателя.

НОМИНАЛЬНАЯ МЕТОДИКА ОЦЕНКИ. БЫСТРАЯ ПРОВЕРКА СООСНОСТИ И МЕЖОСЕВОГО РАССТОЯНИЯ

Пластины регулировочного шаблона должны полностью соприкасаться с не­подвижным конусом центробежного ре­гулятора.

Межосевое расстояние центробежного регулятора и ведомого шкива верно, когда пластина соприкасается и с

Раздел 05 ТРАНСМИССИЯ

Подраздел 05 (МЕЖОСЕВОЕ РАССТОЯНИЕ ШКИВОВ И РЕГУЛИРОВКА)

неподвижным конусом центробежного регулятора, и с подвижным диском ве­домого шкива.

1. Контакт (регулировка)

2. Контакт (расстояние)

ТАБЛИЦА РЕГУЛИРОВКИ ШКИВОВ И МЕЖОСЕВОГО РАССТОЯНИЯ

Модель	Расстояние между дисками, мм	Сдвиг, мм	Регулировочный шаблон
Z	X	Y-X
“Тайга” СТ-500Д	35 ±1	36 ± 0,5	0,75. 2,25

Регулировочный шаблон изготовлен в соответствии с номинальными значениями конусов и дисков. Но он не учитывает допуски размеров регулировочной таблицы. Он используется как определяющие ИДЕТ/ НЕТ для быстрой проверки регулировки межосевого расстояния и в качестве шаблона для достижения номинальных зна­чений регулировки.

Раздел 05 ТРАНСМИССИЯ

Подраздел 05 (МЕЖОСЕВОЕ РАССТОЯНИЕ ШКИВОВ И РЕГУЛИРОВКА)

МЕТОД РЕГУЛИРОВКИ МЕЖОСЕВОГО РАССТОЯНИЯ

Перед проведением регулировки меж­осевого расстояния ослабьте затяжку упорного болта для обеспечения воз­можности перемещения двигателя.

Перемещение двигателя

Основание двигателя имеет щелевые монтажные отверстия. Ослабьте 4 гайки, крепящие основание двигателя к раме. Установите двига­тель для получения заданной регули­ровки межосевого расстояния. ПРИМЕЧАНИЕ: После регулировки за­верните болт до прилегания упора к опорной поверхности. Не перетягивай­те, это нарушит регулировку.

ПРЕДУПРЕЖДЕНИЕ

Перед проверкой регулировки шкивов задняя подвеска должна быть смон­тирована на снегоходе, и должна быть произведена регулировка натя-жения и центрирования гусеницы

Регулировку натяжения ремня вариато­ра осуществляйте изменением положе­ния трех регулировочных болтов 4 (см. раздел 05-04), ввернутых в неподвиж­ный диск ведомого шкива вариатора. При регулировке обеспечивайте приле­гание колпачков 5 всех болтов к по­верхности подвижного диска. После ре­гулировки натяжения ремня вариатора затяните гайки 1.

Обслуживание или как продлить жизнь вариатору

Существует ряд особенностей эксплуатации и рекомендаций, как защитить машину на вариаторе с передним приводом, а также полно- или заднеприводной версии.

Следите за датчиками

Особенность CVT состоит в зависимости от работы датчиков. Поломка любого из них может привести к выходу из строя вариатора. Вот почему нужно контролировать их исправность и производить замену на станции Jatco в случае необходимости. Провести диагностику и устранить неполадки любой сложности можно в «Центре по ремонту вариаторов №1».

Получите дополнительную информацию по телефонам: Москва – 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из любого региона.

Своевременная замена трансмиссионного масла

Периодичность заливки нового масла в автомобиле с вариатором указана в инструкции эксплуатации. В среднем замену нужно осуществлять раз в 40 000 км. При использовании авто в сложных режимах лучше сделать замену через 30-35 тысяч.

Особенно это нужно учесть при:

• злоупотреблении буксировкой;
• агрессивной манере езды;
• длительном нахождении в пробках;
• частых поездках по бездорожью.

Разборка механизма

Вариатор «Сафари» может потребовать разборки. Регулятор в этом случае потребуется снять с транспортного средства. Неподвижный конус в этом случае потребуется закрепить в токарном станке (можно применять иной удобный способ).

Между деталями подвижного конуса потребуется вставить дюралевый пруток. Можно применять в этом случае деревянные бруски. Конус необходимо отвернуть вместе с крышкой и упором. Если немного постучать в районе ребер конуса, процесс демонтажа будет значительно проще.

Далее следует выкрутить 6 болтов, удерживающих крышку на подвижном конусе. Когда останется всего 2 болта, ее необходимо придерживать. В противном случае пружина может сильно «выстрелить». Когда очередь дойдет до упора, необходимо снять только вкладыши. Оси и ролики необходимо хорошо промыть. Для этого применяется керосин или бензин. Вставив новые вкладыши, можно собрать упор в обратной последовательности. Смазка не должна попасть на поверхности конусов дисков.

Признаки износа ремня вариатора

В принципе, замену ремня вариатора надо делать как только появились первые признаки его истирания или начал заканчиваться гарантийный период работы, заявленный производителем.

Предполагается, что возможности данного элемента вырабатываются после 150 тыс. км эксплуатации автомобиля

Однако необходимо принимать во внимание состояние дорожного покрытия и проводить замену через 100 тыс. км

Понять, что ремень износился можно по следующим показателям:

• мотор работает с пробуксовкой;
• появляются механические колебания, которые чувствуются и при езде на хорошем дорожном покрытии, при этом вибрирование идет не от двигателя, а от места расположения КПП;
• при изменении скорости автомобиль некоторое время передвигается толчками;
• машина начинает хуже разгоняться, временами и совсем притормаживать;
• на консоли происходит загорание индикатора «Check».

Если разбирать данные показатели порознь, то можно предположить наличие различных неисправностей. Однако собранные в одну «корзину» они явно сигнализируют о неисправности в КПП – и тут, вероятнее всего, необходима замена ремня.

Рекомендуем

«Ремонт вариатора «Митсубиси»: советы и рекомендации автовладельцев» Подробнее Конечно, каждая проблема возникает не на пустом месте, а так как сейчас речь идет о неполадках в работе устройства, следует упомянуть некоторые случаи, способствующие истиранию ремня:

• недостаток масла, приводящий к тому, что ремень начинает проскальзывать и в итоге начинает быстрее изнашиваться;
• опасное вождение: резкое торможение, повороты, быстрый разгон, буксование и пр. ведут к тому, что ременной привод растягивается;
• неисправность датчика скорости – при переводе трансмиссии в аварийный режим работы возможна деформация ремня вследствие внезапного нажатия на педаль тормоза;
• возникновение различных препятствий при движении задним ходом приводит к удару, в итоге элемент подлежит замене.

Вариатор сафари устройство и регулировка

Диаметр — 210 мм

Количество грузов — 3 шт

Вес груза — 115 гр

Захват груза — 2200 об/мин

Данный тип вариатора чаще всего устанавливается на отечественные и импортные снегоходы такие , как Буран. Продается почти в каждом магазине запчастей мототехники и знаком почти всем, кто сталкивался с эксплуатацией или ремонтом данного типа снегоходов.

Вариатор Сафари для снегоходов представляет собой автоматическую бесступенчатую клиноременную передачу. Вариатор состоит из двух шкивов – ведущего и ведомого. Ведомый шкив в комплект поставки не входит.

Вариатор осуществляет регулирование передаточного отношения по двум параметрам: частота вращения (обороты) двигателя и сопротивление движению снегохода. В зависимости от сочетания этих параметров при движении снегохода автоматически устанавливается определенное передаточное отношение клиноременной передачи.

Кроме того, ведущий шкив вариатора выполняет функцию муфты сцепления – при падении оборотов двигателя ниже 2200 об/мин происходит разобщение вала двигателя и коробки реверса.

Устройство и работа регулятора

Центробежный регулятор состоит из неподвижного конуса 1 с валом 12; подвижного конуса 3 с грузиками 2, вращающимися на осях; упора 4 с роликами 9, по которым перемещаются грузики; крышки 5 и пружины 6, установленной между упором и крышкой. Неподвижный конус и упор соединены с валом правой резьбой. На коленчатый вал неподвижный конус наворачивается с помощью воротка (момент затяжки 8…10 кГм).

Пружина обеспечивает холостой ход вариатора, так как разводит конуса шкива при уменьшении оборотов двигателя или его остановке. На режиме холостого хода между ремнем и конусной поверхностью подвижного конуса должен быть зазор 1…3 мм, который регулируется кольцами 13, устанавливаемыми между упором и выступом вала.

Центробежный регулятор работает следующим образом: при вращении регулятора центробежные силы, действуя на грузики, стремятся повернуть их таким образом, чтобы отодвинуть подвижный конус от упора и сжать ремень в канавке шкива.

Центробежным силам противодействует возвратная пружина, действие которой грузики преодолевают, начиная с 2200 об/мин.

Дальнейший рост оборотов двигателя приводит к захвату конусами ремня и увеличению силы его сжатия и натяжения от нуля до рабочей величины, достаточной для передачи крутящего момента и преодоления сил сопротивления движению снегохода.

Монтаж и демонтаж шкива.

Для установки шкива наверните его на хвостовик коленчатого вала двигателя, сдвиньте подвижный конус так, чтобы стало доступным отверстие под вороток на валу, и выполните затяжку воротком за вал. Момент затяжки 8…10 кГм. Установите ремень и кожух вариатора в соответствии с руководством по эксплуатации снегохода.

Демонтаж шкива с хвостовика коленчатого вала производится в следующей последовательности:

1. снять кожух вариатора;
2. снять вариаторный ремень;
3. сдвинуть подвижный конус так, чтобы стало доступным отверстие под вороток на валу, и застопорить конус от обратного перемещения с помощью распорки между подвижным конусом и упором;
4. застопорить коленчатый вал двигателя от проворачивания с помощью металлического предмета, установленного под зуб шестерни электрозапуска;
5. отвернуть вал, пользуясь воротком.

Регулировка вариатора сафари Safari

Приобретенный Вами шкив вариатора отрегулирован под ремень 33х14х1120La фирм Optibelt, Dayco или Rubena. Допускается применение ремня 34,5х14х1120 без дополнительных регулировок.

После установки шкива на снегоход Вам необходимо произвести следующие регулировки:

Что представляет собой вариатор

Вариатор представляет собой бесступенчатую систему механизмов для передачи вращения от двигателя к рабочим частям машины, которая имеет внешнее управление и дает возможность автоматически менять передаточное число. При этом в соответствии с внешним усилием и оборотами мотора выбирается наилучшее значение, позволяющее использовать наиболее результативно его мощность. Такой тип устройства бывает разных конфигураций, однако для авто используются самые распространенные виды: тороидный и клиноременной.

• Тороидный вариатор. Вариатор тороидного типа имеет несколько необычный алгоритм действия. Передача усилия происходит с помощью особых роликов, которые имеют форму тора и находятся на одной оси. Для изменения передаточного числа в данной системе необходимо поменять расположение роликов. Если нужна наибольшая тяга, то следует развернуть роликовые зажимы в направлении ведомого вала. При таком положении диаметр контакта вала и ролика будет наименьшим, а с ведомым валом – наибольшим. Во время увеличения скорости необходимо уменьшить число и увеличить вращение, поэтому ролики поворачиваются в сторону ведущего вала. Происходит смена диаметров контакта на противоположные.
• Клиноременный вариатор. Вариатор клиноременного вида применяется на протяжении длительного времени. К основным элементам относятся два раздвижных шкива и ремень трапецеидальной формы, который их соединяет. При сдвигании половинок ведущего шкива происходит выталкивание ремня наружу (словно клин). При этом становится больше радиус шкива, по которому движется элемент, а, следовательно, и передаточное число будет выше. В случае раздвигания половинок ведомого шкива ремень упадет внутрь, радиус движения станет меньше, соответственно и передаточное значение уменьшится. Когда оба шкива останутся в промежуточном положении, передача будет прямой.

  На самом деле в данном случае нет передачи как таковой, есть только передаточное число, которое плавно понижается либо повышается согласно «заданному значению». В результате отсутствуют толчки при начале движения и переключении. Хотя, по сути, никаких переключений нет, вариатор плавно и без перерыва меняет передаточное значение в момент увеличения или снижения скорости машины.

  Тут возникает резонный вопрос о том, какой использовать ремень при его замене в вариаторе? Естественно, обычная полоска из резины и ткани не подойдет, потому что ее составляющие достаточно непрочные – не продержатся и 1 000 км. Для вариатора клиноременного вида применяют довольно сложные по составу ремни.

  К примеру, это может быть стальная лента с особым покрытием. Возможно, комплект тросов из стали со сложным сечением, на которые надеты поперечные тонкие стальные пластинки, имеющие форму трапеции. Их края находятся в контакте со шкивами. Именно так был создан толкающий ремень, который передает мощность обеими половинами. Обычная резиновая полоска легко сложилась бы во время попытки передать предполагаемое усилие, а вот стальная лента будет сопротивляться деформации, то есть обретет жесткость.

  Также можно использовать в роли клинового ремня широкую пластинчатую цепь из стали, которая соприкасается с соседними элементами при помощи боковых граней. Пример такой полосы можно увидеть в вариаторе автомобиля Audi.

Что такое вариатор Сафари

Вариатор Сафари для снегохода Тайга представляет собой бесступенчатую коробку передач клиноременного типа. Данное устройство выступает в качестве штатной трансмиссии для снегоходов Буран и Тайга, а также может устанавливаться в качестве замены на стандартные мотобуксировщики.

Бесступенчатая коробка появилась более 50 лет назад на автомобильном рынке. Со временем, войдя в повседневную жизнь автомобилистов, такой агрегат стали устанавливать на более компактную технику.

Принцип работы системы остался прежним, как и в автомобильных вариантах, однако габариты изменились в сторону уменьшения. Двигатели снегоходов имеют меньший объем, крутящий момент и габариты, соответственно, не требуют больших трансмиссий для передачи крутящего момента и мощности на свои гусеницы. Аналогичная ситуация и с мотобуксировщиками, где именно «паровозная» тяга без привязки к скорости разгона и мощностным показателям играет решающее значение. Следовательно, вариатор Сафари в сборе для снегохода должен обладать специфическими характеристиками:

1. Простота в обслуживании является одним из определяющих факторов при выборе техники. Учитывая небольшие габариты изделия и простоту конструкции данного вариатора, профилактические работы, небольшой ремонт и замену отдельных вышедших из строя частей потребитель может выполнять самостоятельно при наличии минимальных технических знаний и инструмента.
2. Дешевизна агрегата и запасных частей. Данная система предназначена для снегоходов и ее конечная стоимость в полном комплекте редко превышает 6 000 рублей. В сравнении с конкурентами данный показатель меньше в среднем на 15-20%.
3. Простота в установке также является важным параметром при эксплуатации. Замена производится с использованием специального инструмента и с последующей регулировкой. Также в сравнении с конкурентами данный тип не требует специальных ремонтных навыков (за исключением процесса регулировки, который довольно трудоемок).
4. Тяговые свойства данного вариатора по меркам снегохода высоки. Среди аналогичных устройств данный аппарат находится в лидерах, обеспечивая возможность буксировки нескольких взрослых пассажиров или груза массой до 150 кг при применении на буксировщике.

Высокая надежность не раз подтверждалась на практике владельцами снегоходов. Система рассчитана на работу при низких температурах и отлично подходит для такой местности. Даже при превышении максимальной массы тяги не раз агрегат справлялся с нагрузкой и при этом не выказывал конструктивных недостатков.

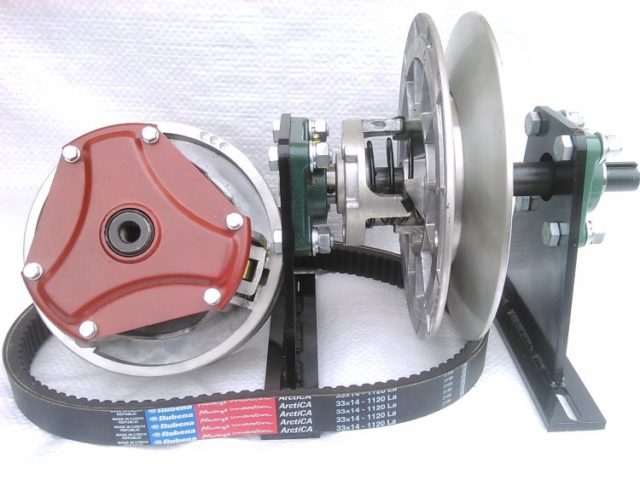

Устройство в собранном виде на фото.

Как установить вариатор Сафари

Для правильной и корректной установки вариатора как в снегоходы, так и буксировщики, необходимо пользоваться инструкцией производителя и соблюдать правила техники безопасности. Аппараты должны быть обесточены, все их системы должны быть исправны, в противном случае велика вероятность некорректной работы вариатора.

В случае нахождения в процессе монтажа неисправности ее необходимо устранить до полной установки. Также для монтажа трансмиссии вариатора сафари не потребуется специальных ремонтных навыков, лишь ключи для регулировки зазоров должны иметь различные головки.

Установка вариатора Сафари на мотобуксировщик

В части установки прибора на мотобуксировщик производителем не предполагается особых отличий. На большинстве буксировщиков предусмотрено штатное место для монтажа вариатора, который по своим габаритам подходит для данных креплений. Последовательность установки аналогична для снегоходов, однако при настройке холостого хода и набора крутящего момента присутствуют свои нюансы. Буксировщику без надобности набор высокой скорости – упор сделан на тяговые характеристики. Поэтому при настройке необходимо выставлять зазоры и прижимную силу шкивов с учетом характеристики повышенной тяги аппарата.

Установка вариатора сафари на «Буран» и «Тайгу»

Для установки данного аппарата в корпус снегохода необходимо соблюдение определенных правил, указанных производителем:

• перед производством установки необходимо демонтировать старый аппарат и проверить работоспособность остальных систем буксировщика или снегохода, а также расчистить пазы для монтажа;
• конус устройства должен быть подсоединен к коленчатому валу двигателя снегохода одной частью, другой при помощи резьбы соединяется с упором;
• шкивы устанавливают при помощи крепежа в штатные посадочные места, между ними должен быть закреплен ремень (в последующем должна быть проведена регулировка холостого хода и установлены);
• после установки корпуса необходимо произвести настройку работы системы с данным двигателем, помимо холостого хода ей подлежат зазоры между шкивами и прижимная сила пружины.

Важно! При установке данного аппарата в штатное место владельцу необходимо придерживаться строгих рекомендаций производителя. При неправильной установке отдельных элементов некорректная работа вариатора гарантирована.

Заключение

Вариатор Сафари выступает надежным и недорогим элементом систем снегоходов Буран и Тайга и заслуженно пользуется популярностью среди потребителей. При правильной эксплуатации данный элемент может без проблем прослужить своему владельцу на протяжении нескольких лет, не требуя больших ремонтов или полной замены.

Стоимость комплекта состоящего из двигателя Lifan мощностью 15 л.с. и вариатора «Сафари» лежит в диапазоне от 19500 руб. до 21500 руб. Для оценки стоимости комплекта за основу был взят двигатель Engine Lifan 190F (15 л.с.) стоимостью 17015 руб. (цену уточняйте на странице прайс-листа) и вариатор «Сафари»нового образца с диаметром посадки 25мм (от чего зависит цена вариатора «Сафари»?)стоимостью: 3950 руб.

Вариатор «Сафари» нового образца с усиленной основой, доступен для заказа на странице: Вариатор «Сафари»

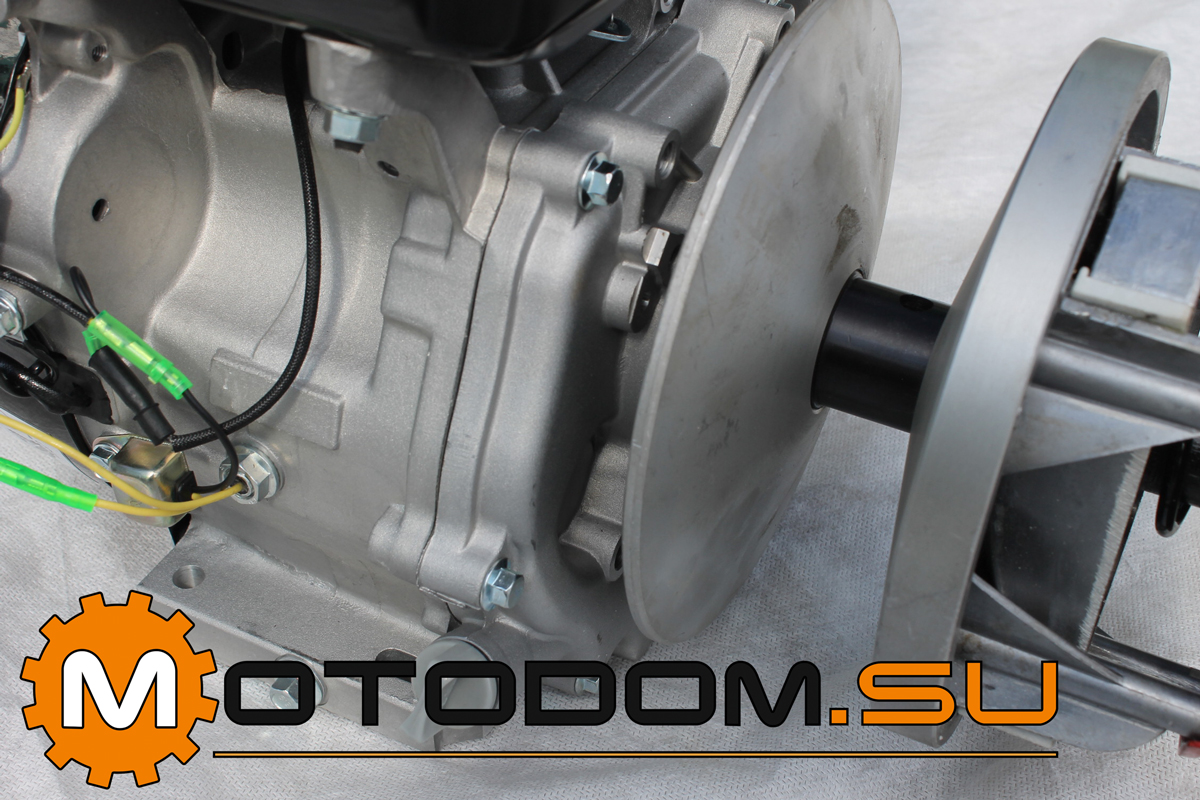

Вариатор «Сафари» фиксируется к валу двигателю Lifan с помощью специального болта вариатора.

Мощный двигатель Lifan 192F-2 18.5 л/с от концерна : Lifan 192F-2 (а так же с электрозапуском)

Двигатель Lifan LF2V78F-2A PRO-New (27 Л/С ) для снегоходов: Lifan LF2V78F-2A

Что чаще всего приобретают к двигателю? Правильно : Комплекты трансмиссии

Модуль для установки двигателя с вариатором (комплект — M1)

Комплект M1 включает в себя подмоторную раму и плиту для фиксации двигателя. Подмоторная плита имеет установочные отверстия под требуемую мощность двигателя Lifan. В комплекта M1 входит вариатор «Сафари», ведомый шкив со стойкой, приводной ремень, комплект шпонок, ведущая звездочка, а так же бол вариатора. В данном комплекте, двигатель с вариатором распологается «впереди» двигателя. В случае, если требуется, чтобы ведомый шкив фиксировался «сзади» приводного двигателя то для подобных целей можно использоват комплект М2 (описание ниже). Более подбробное описание комплекта M1 доступна на странице описание комплекта M1.

Модуль для установки двигателя с вариатором (комплект — M2)

Двигатель с вариатором может быть зафиксирован на подмоторной раме совместно с ведомым шкивом вариатора. Преимущество двигателя с вариатором заключается в том, что вариаторы являются надежными устройствами позволяющими бесступенчато изменять передаточное отношение. При этом сам вариатор не только плавно изменяется передаточное отношение в известном диапазоне, но одновременно выступает в качестве муфты сцепления. Высокая надежность вариаторов связано с простотой конструкции и минимуме используемых деталей. Однако следует оговориться, вариаторы, как правило, устанавливают на двигатели и аппараты малой мощности. Более подробно о комплектации модуля для мотобуксировщика (комплект M2), доступно на странице описания.

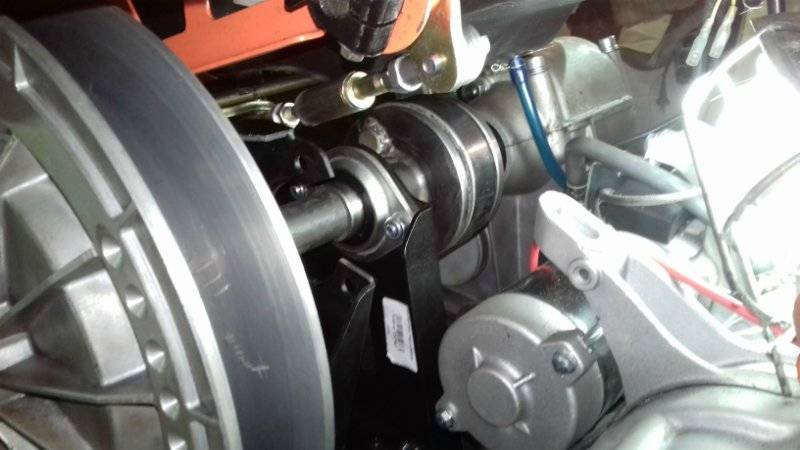

Фиксация вариатора к валу двигателя Lifan

Фиксация вариатора «Сафари» к валу двигателя осуществляется с помощью шпоночного соединения (ширина шпоночного паза 7 мм) и так называемого болта вариатора (М8 х 1.25). Болт вариатора является специальным крепежным элементом (обычные болты продаваемые в магазинах не подойдут). Может быть изготовлен самостоятельно, либо заказан у нас. Для самостоятельного изготовления болта вариатора можно использовать метиз М10х1.25 с последующим снятием старой резьбы и нарезкой новой, метрической.

Стоимость комплекта (двигатель + вариатор)

Цена комплекта состоящего из двигателя Lifan 190F (мощность 15 л.с. + катушка освещения 3А) составит ориентировочно 20960руб. В стоимость не включена доставка данного комплекта до потребителя. Форма предварительного заказа
