Регулировка карбюратора своими силами

Устройство карбюратора бензопилы

Большинство современных бензопил оснащены почти одинаковыми карбюраторами. Они практически ничем не отличаются друг от друга, и работают по схожему принципу. Единственная разница между камерами разных производителей заключается в материале, из которого они изготавливаются. В дорогих бензопилах американского, шведского и немецкого производства камеры изготавливаются из надежных сплавов, на которые наносятся защитные покрытия. Дешевые китайские и корейские бензопилы оборудуются узлами, изготовленными из дешевых материалов.

Каждый карбюратор состоит из следующих элементов:

  • алюминиевого корпуса с цельной конструкцией. Внутри корпуса расположен входной штуцер, главный винт, импульсный канал, болт для регулировки двигателя при работе на холостом ходу;
  • дроссельная заслонка – она отвечает за регулировку количества воздуха, требуемого для обогащения топливной смеси;
  • диффузор – расположен рядом с входным отверстием камеры;
  • распылитель – предназначен для подачи топливной смеси непосредственно в камеру карбюратора;
  • поплавковая камера – в ней находиться поплавок, который срабатывает в случае недостаточного количества горючего;
  • жиклеры – представляют собой клапаны, которые отвечают за регулировку количеств горючего.

Эта схема карбюратора бензопилы максимально проста и эффективна. В некоторых моделях садовых инструментов она может быть дополнена дополнительными патрубками, сальниками или фильтрами.

Принцип работы карбюратор бензопилы достаточно прост. В момент запуска двигателя открывается воздушная заслонка, расположенная внизу корпуса. При этом в поплавковой и воздушной камерах образуется разрежение, вызванное движением поршня. В результате этого срабатывает штатный диффузор, который начинает всасывать воздух. Количество забираемого воздуха зависит от степени открытия заслонки. При срабатывании поршня через входной штуцер в камеру начинает поступать топливо. Его количество и скорость протекания зависят от положения жиклеров.

В дальнейшем горючее в воздушной камере начинает смешиваться с воздухом. После этого готовая воздушно-топливная смесь проходит через впускные клапаны, откуда направляется в камеру сгорания двигателя пилы.

Как проверить давление масла в двигателе

Проверка может быть нужна независимо от того, оборудован ли автомобиль стрелочным/цифровым индикатором или вывод данных о давлении на приборную панель конструктивно не предусмотрен.

Добавим, что все большее количество современных авто не имеет сегодня даже лампочки давления масла. Получается, нет возможности визуально проверить этот показатель и его изменения на разных режимах работы ДВС без дополнительных приспособлений.

Идем далее. Чтобы понять, какую отметку считаеть нормой для конкретного мотора, необходима таблица давления масла в двигателях того или иного производителя. Данную информацию можно найти в мануале, в специальной технической литературе по ремонту и эксплуатации, на профильных автофорумах и т.д.

Как уже было сказано, лампочка на панели может полностью отсутствовать. При этом даже ее наличие не позволяет точно определить нужный показатель. Не следует забывать о том, что также возможны сбои в работе самого индикатора (перегорание лампы, неисправности электрической проводки или датчика давления смазки).

Такие неисправности могут произойти в любой момент, при этом водитель лишается возможности контролировать давление в штатном режиме. Добавим, что для быстрой проверки лампы можно на незаведенном двигателе включить зажигание. Лампочка масла должна гореть. После запуска ДВС указанная лампа гаснет сразу или через 1-2 секунды. Если при включении зажигания лампа не загорается, тогда высока вероятность выхода элемента из строя.

Вернемся к проверке

Чтобы проверить давление масла, нужно иметь специальный манометр.
Обратите внимание, для точности замеров потребуется заранее прогреть двигатель до рабочей температуры.
Затем силовой агрегат нужно остановить. После этого следует обнаружить датчик давления масла на моторе.
Далее указанный датчик выкручивается, после чего подсоединяется переходник от манометра.
Затем можно запустить агрегат, после чего оценивается давление масла на холостом ходу.
Теперь нужно нажать на педаль газа, поднимая обороты до средних и высоких, параллельно фиксируя показания.. Для многих авто такой способ является оптимальным решением для замеров

Для многих авто такой способ является оптимальным решением для замеров

Важно, чтобы измерительный прибор был исправным, также при анализе показаний все равно следует учитывать возможную погрешность

Также можно использовать цифровой измеритель (цифровой манометр с датчиком давления масла). Единственное, бюджетные приборы малоизвестных производителей отличаются большой погрешностью при измерениях. Это же утверждение справедливо и в том случае, когда автовладелец принимает решение установить дополнительный цифровой указатель давления масла в свой автомобиль.

Что касается самих показателей, они могут быть разными применительно к различным типам ДВС (дизель, бензин, производитель, объем, мощность, количество цилиндров, конструктивные особенности того или иного мотора). Например, давление масла в двигателе 2109 будет отличаться от аналогичного показателя на 16-клапанных моторах Лада Приора и т.д.

С учетом вышесказанного становится понятно, что нужные данные следует уточнять отдельно для каждого мотора. Если же говорить об усредненном показателе, при котором агрегат будет нормально работать, тогда:

  • в режиме холостых оборотов давление масла на прогретом двигателе (температура масла около 80 градусов) должно быть около 2 бар (или 0.2 МПа);
  • при повышении оборотов давление смазки должно расти, на высоких оборотах показатель должен составлять от 4.5 до 6.5 бар;

С чего начать и как провести

Конечно, с чистки и настройки поплавкового механизма. Надо хорошо промыть сетчатый фильтр, все жиклеры, поплавковую систему. Потом приступают к отладке поплавка:

  • проверяют его состояние – пальцами выравнивают кронштейн, держащий поплавок, добиваются его равномерного положения к крышке и стенкам;
  • при закрытом игольчатом клапане необходимо с помощью отвертки располагают прослойку крышки и сам поплавок так, чтобы щель между ними образовалась в пределах 6-7 мм, а при заглубленной игле в тело шарика – 1-2 мм. Если расстояние более нужного расстояния, то или иголка повреждена, или шарик западает;
  • при открытом клапане поплавок и седло иголки располагают таким образом, чтобы щель между ними была ориентировочно 15 мм.

Принцип действия

Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. Этой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.

Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.

Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора.

Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.

Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.

О правильной настройке должны свидетельствовать такие признаки:

  1. Цепь не должна двигаться на холостом ходу.
  2. Мотор работает плавно.
  3. При старте тоже не должно быть обрывов в работе.

Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста

Регулировка бензопилы Хускварна

В период обкатки бензопилы Хускварна 142, 240, 236, 137 и других похожих моделей настройки карбюратора выставлены таким образом, что обороты двигателя на 600−700 меньше от обычных рабочих. В том случае, когда рабочую частоту не получается настроить по тахометру, то сбивать заводские настройки винтом Н не рекомендуется.

Производитель категорически запрещает превышать самостоятельно рабочее количество оборотов. Когда после настройки карбюратора цепь бензопилы движется на холостом ходу, то с помощью поворота винта Т против часовой стрелки нужно её остановить.

Для того чтобы настроить пилу точно, её необходимо установить на ровную поверхность шиной вперёд. Также нужно прогревать двигатель не менее 12−15 минут. Сначала следует определить самое большое число частоты холостого хода. Для этого в бензопиле винт Л необходимо повернуть по часовой стрелке, а потом в обратном направлении. После определения нужной частоты этот же винт поворачивается против часовой стрелки от 12 до 25% его полного оборота.

Холостой ход в моделях этого производителя настраивается с помощью жиклёра с буквой Т. Настройка производится поворачиванием его по часовой стрелке до момента, когда цепь будет двигаться. После этого повернуть легко против часовой стрелки до момента прекращения движения цепи.

Винт Н бензопилы отрегулирован правильно только тогда, когда пила не издаёт много шума при нажатии газа до конца, и при этом какой-либо нагрузкой она не утяжеляется.

Настраиваем карбюратор ДААЗ на ВАЗ-2107

Учтите, что процесс регулировки займет у вас какое-то время. Необходимо работать медленно и четко следовать инструкции. Учтите, что от точности настройки зависят характеристики вашего двигателя и его «прожорливость», а значит и ваши дальнейшие затраты. Общий алгоритм работы следующий:

— осмотрите деталь на факт повреждений и дефектов;

— почистите и промойте все детали от грязи и мусора;

— почистите сетчатый фильтр;

— вымойте поплавочную камеру;

— произведите чистку воздушных жиклеров;

— отрегулируйте ХХ карбюратора, пусковой механизм и поплавочную систему.

Теперь рассмотрим каждый из этапов более подробно:

  1. Восстановление сетчатого фильтра выполняется в следующей последовательности:

— с помощью бензонасоса подкачайте в камеру карбюратора горючее до момента, пока закроется запорный клапан;

— подвиньте в сторону «колпак» фильтра и демонтируйте клапан;

— промойте клапан в растворителе и просушите (можно использовать источник сжатого воздуха).

Учтите, что наличие «провалов» при работе двигателя, снижение мощности, «тупость» автомобиля часто связана именно с загрязнением фильтра.

  1. Вычистите поплавковую камеру. Для этих целей используйте специальную резиновую грушу. После этого просушите изделие. Протирка днища поплавковых камер с помощью обычных тряпок запрещена. В противном случае на дне карбюратора могут остаться части ворса, которые с большой вероятностью забьют жиклеры и приведут к целому ряду проблем.
  2. Проверяйте герметичность запорной иглы. Сделать это можно с помощью специальной груши. Убедитесь, что поплавки находятся сверху и ставьте крышку. Надавливайте на грушу и прислушивайтесь, нигде ли не проходит воздух. Если есть утечка, то может понадобиться замена корпуса клапана или иглы.
  1. Отрегулируйте поплавковую систему. Для этого:

— проверьте, в каком положении находится поплавок. Если он смещен, то подравняйте его с помощью специального держателя;

— убедитесь в закрытии игольчатого клапана;

— открывайте «лючок» камеры и подвигайте поплавок. Далее слегка натяните на себя «язычок» кронштейна;

— выставьте требуемое расстояние между поплавком и прокладкой «лючка». Оптимальный параметр – 6-7 мм. Если же измеренный показатель не попал в этот диапазон, то необходима регулировка. В случае погружения зазор должен быть не больше одного-двух миллиметров. В противном случае иглу можно браковать;

— измеряйте зазор, который реально получается между поплавком и иглой. При открытом клапане данная величина должна быть 15 мм.

Выполнять упомянутые выше проверки можно без демонтажа или с демонтажем карбюратора.

  1. Выполните регулировку пусковой системы. Чтобы сделать эту работу вы должны демонтировать воздушный фильтр, завести автомобиль и вытянуть подсос где-то на третью часть. Ваша задача добиться 3 200-3 600 оборотов в минуту. Как только данный параметр выставлен, отпускайте воздушную заслонку и выставляйте вращение где-то на 300 оборотов меньше.
  2. Настройте холостой ход. Винт качества закрутите полностью, а затем сделайте 2-3 оборота в сторону по направлению часовой стрелки. Проверьте, чтобы винт количества не был закручен полностью. Далее прогрейте мотор до рабочей температуры (подсос должен быть открыт). Как только двигатель прогрелся, убирайте подсос и прислушивайтесь к работе силового узла. Если мотор начинает глохнуть, то слегка выверните винт количества. Если же обороты слишком большие, то, наоборот, немного вкрутите винт обратно.

Ваша задача – выставить 900 оборотов в минуту. С помощью вращения винта качества добейтесь минимальной оборотистости при стабильной работе (в этом случае обороты могут возрасти). После этого винтом количества возвращайтесь к параметру 900 оборотов в минуту. Если есть необходимость, снова используйте регулятор качества.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. С этим элементом чаше всего две задачи:

Для того, что узнать причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязюка, то поможет промывка в бензине либо продувка.

При видимых повреждениях на сетчатом фильтре необходимо непременно ставить новый. Также могут быть повреждения на патрубке подвода горючего (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора почти всегда не работает из-за засоров. Следует использовать для промывки ацетон либо тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и комфортная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной либо выпускной трубопровод – все перечисленные части подвержены разгерметизации. Настройка карбюратора бензокосы сводится к хускварна и других настраивается с. Проверить наверное можно простым методом – проблемный участок намазать мыльной пеной.

Конструкция и принцип функционирования карбюратора бензопилы

Как и с любым другим механизмом, прежде чем что-то делать, необходимо разобраться в его устройстве и принципе работы. Итак, карбюратор — часть двигателя, предназначенная для смешивания в определенных пропорциях кислорода и горючего, и подачи этой смеси в двигатель. Нарушение пропорций ведет к плохой работе мотора или к перерасходу топлива, или к полной его остановке. Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

  • трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
  • диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
  • распылитель — механизм впрыскивания топлива в поток воздуха;
  • поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

В режиме работы карбюратора воздух проходит в трубку и идет по ней со скоростью, регулируемой заслонкой. Открытие трубки активирует поплавок. Поток воздуха, проходя через диффузор, перемешивается с горючим и распыляется. Полученная смесь поступает в цилиндр через впускной канал. Давление в камере с поплавком близко к атмосферному, а в трубке для воздуха давление разреженное. Эта разница в показателях давления нужна для всасывания топлива в трубку. Чем больше поступает горючего, тем больше обороты двигателя. Таково общее строение и принцип работы карбюратора бензопилы.

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

  1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
  2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
  3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
  4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
  5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Регулировка карбюратора после его замены

Даже при точном соответствии марке и модели автомобиля, после замены старого карбюратора на новый необходимо будет его настроить. Дело в том, что такие характеристики двигателя, как например, степень разрежения в цилиндре на такте впуска со временем меняется.

Что уж говорить про установку карбюратора на двигатель штатно не предназначенный для использования другой модели устройства. В таких случаях помимо знаний и опыта часто требуется специальное оборудование: газоанализаторы, стробоскопы, мерительный инструмент.

Регулировка производится поэтапно, а настройки проверяются на различных режимах работы двигателя и под силу скорее профессионалам, чем рядовым автолюбителям.

Тем не менее, выполнить ряд регулировок штатного карбюратора, способных сделать экономичным потребление топлива и способствовать тому, чтобы в высоконагруженных режимах автомобиль был мощнее можно попытаться и самостоятельно.

Помимо уже упоминавшихся регулировок качества и количества топливной смеси и уровня топлива в поплавковой камере, это могут быть следующие операции:

  1. Регулировка привода воздушной заслонки: при полностью утопленной рукояти «подсоса» заслонка должна быть полностью открыта.
  2. Регулировка привода дроссельной заслонки: при выжатой до конца педали «газа» заслонка должна быть полностью открытой.
  3. Регулировка пускового устройства карбюратора: выставление нормированных зазоров между краями воздушной и дроссельной заслонок и стенками смесительной камеры.
  4. Правильность установки электромагнитного клапана (ЭМК): при снятии проводов с ЭМК (игольчатый клапан запирает канал холостого хода) двигатель должен глохнуть.

Особенности настроек и регулировок карбюраторов зависят от конкретной модели устройства и параметров двигателя автомобиля, поэтому при самостоятельной работе следует, прежде всего руководствоваться технической документацией производителя.

Как отрегулировать холостой ход ВАЗ на карбюратора 2107

После того, как вы главные обнаружили признаки неправильной работы карбюратора, произвести необходимо регулировку холостого хода. Прежде приступать, чем к данной процедуре, необходимо убедиться в работе правильной системы зажигания, чистоте топливных исправности и фильтров топливного насоса, только после можно этого приступать к регулировке холостого хода.

  • начала Для разогрейте мотор до рабочей температуры. это Если не удается (мотор глохнет), вытащите ручного рукоятку управления воздушной заслонкой. После как, того мотор прогреется, заглушите его и карбюраторе на найдите два винта, которые расположены другу к друг под углом. Тот, который перпендикулярно стоит карбюратору называется винтом количества, другому по-или, винтом холостого хода. Он определяет смеси количество, которая подается в цилиндры двигателя. винт Второй отвечает за соотношение бензина и воздуха, смешивается который в карбюраторе и называется винтом качества. оба Закрутите винта, а после этого выкрутите количества винт на 4 оборота, а винт качества на 3. Не забудьте подсос убрать.
  • Запустите двигатель снова. Скорее обороты, всего не будут соответствовать норме, поэтому или закрутите выкрутите винт количества таким чтобы, образом обороты составляли 850-900 минуту в оборотов. Теперь с помощью винта качества самые установите максимальные обороты двигателя. Для выкручивайте этого или закручивайте винт и внимательно оборотами за следите на тахометре. Чтобы это сделать, не выкручивать нужно болт до конца, так как достигнет качество своего пика и свечи попросту «Выкручивайте». зальет его до тех пор, пока не соответствующие появятся перебои.
  • После этого, снова винтом выставите количества обороты, соответствующие диапазону 900-850 оборотов в минуту, затем снова обороты доведите до максимума с помощью винта качества. этот Повторите цикл еще раз и заверните качества винт до того момента, когда мотор слегка начнет вибрировать и поймайте момент между работой нестабильной двигателя и устойчивыми оборотами.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

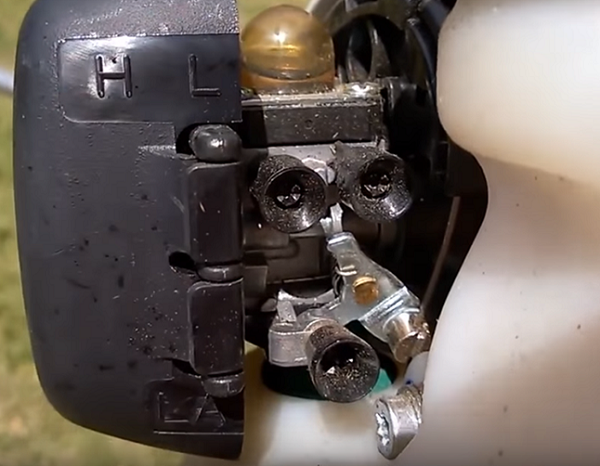

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

  • винт L – на один оборот;
  • винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация
Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube

Попробуйте наш сервис по подбору СТО

Создание заявки абсолютно бесплатно и займет у вас не более 5 минут

Большинство современных бензиновых автомобилей оснащены инжекторной системой впрыска топлива, но до того, как она завоевала главенствующие позиции, все автомобили оснащались карбюраторными системами. Для корректной работы этой системы, настройка карбюратора должна быть выполнена безукоризненно. Качественная регулировка карбюратора снизит расход топлива, заставит мотор работать ровно на холостых оборотах, снизит выброс вредных веществ в атмосферу и повысит общий ресурс двигателя.

Карбюратор – это главный узел топливной системы любого карбюраторного автомобиля. Именно здесь воздух и топливо смешиваются, образуя топливную смесь, которая поступает в камеры сгорания двигателя. Правильно отрегулированный карбюратор выдаёт топливную смесь в нужных пропорциях. Такая смесь не будет детонировать в цилиндрах, что увеличит ресурс вашего двигателя.

Конструктивные особенности карбюратора

Итак, самый простой вариант, который почти всегда помогает — это регулировка карбюратора, когда нет необходимости разбирать и снимать устройство. Однако прежде чем приступить непосредственно к процессу следует изучить устройство, чтобы самостоятельно понять, как отрегулировать карбюратор.

  • Держатель жиклера для холостого кадра.
  • Стопорный винт дроссельной заслонки.
  • Винт регулировки состава смеси для холостого хода.
  • Винт регулировки количества оборотов холостого хода.

На самом деле, конечно, строение устройства намного сложнее, но для регулировки холостого хода своими руками вполне достаточно и этих знаний, конечно, в том случае, если у вас имеются минимальные слесарные навыки.

Устройство

Прежде чем переходить к процедуре регулировки, точно не лишним будет узнать об особенностях устройства карбюраторного двигателя, устанавливаемого на мотоблоки.

Понимание конструкции позволит быстрее и проще разобраться в тонкости настройки работы ДВС.

Конструктивно устройство состоит из:

  • поплавка, соединяющегося с запирающим интегрированным стальным клапаном;
  • поплавковой камеры из металла;
  • дополнительной камеры, где непосредственно смешивается топливо и порции воздуха;
  • дроссельной регулируемой заслонки;
  • воздушных трубок;
  • топливных трубок.

Да, разные производители и модели мотоблоков могут оснащаться дополнительными компонентами. Но на принцип работы они всё равно не влияют.

Ключевым элементом считается поплавок. Именно он отвечает за регулировку объёма топлива, необходимого для корректной работы устройства. Топливо находится в поплавковой камере. Когда объём падает, открывается встроенный клапан. Через него недостающее количество горючего снова проникает внутрь камеры, поплавок постепенно поднимается, и клапан опять закрывается.

В поплавковой карбюраторной камере предусмотрен выходной канал. Чтобы топливная система функционировала нормально, количество топливной жидкости в камере постоянно должно находиться на одном уровне. Он буквально на несколько сантиметров ниже, чем выходной канал.

Изначально такой элемент как распылитель выполняет функции распределителя топлива. Последнее поступает из поплавковой камеры в специальную смесительную ёмкость (тоже камера). Она нужна, чтобы обогащать горючее кислородом.

Как правильно провести регулировку

Перед началом настройки карбюратора триммера необходимо сделать следующее:

  • промыть двигатель;
  • заменить или прочистить свечу зажигания;
  • сменить на новый или прочистить воздушный фильтр (рекомендуется простирать его в теплой, мыльной воде, отжать и дать ему хорошо просохнуть).

Также необходимо установить корд подходящего диаметра в триммерную катушку либо установить ножи — это делается для того, чтобы в процессе настройки двигатель имел хоть какую-то нагрузку. После установки режущего инструмента и запуска бензинового двигателя, дайте ему прогреться в течение 10 мин.

Если на холостых оборотах мотора вы заметили, что режущий инструмент вращается, значит, необходимо снизить обороты двигателя. Делается это с помощью нижнего регулятора холостого хода, часто маркируемого буквой “Т”. На рисунке ниже показано размещение регуляторов на триммере Husqvarna.

Но, например, на триммере Stihl данный винт может иметь маркировку “LA”.

Итак, поворачивайте регулятор холостых оборотов влево, до полной остановки триммерной головки.

Для настройки карбюратора применяется 3 регулятора (винта).

  1. Правый регулятор L настраивает уровень обогащения горючей смеси на малых оборотах. Его требуется регулировать первым. Добейтесь максимума оборотов на холостом ходу. Это делается с помощью регулятора L, поворачивая его влево и вправо. После нахождения точки максимальных оборотов верните регулятор на пол-оборота влево (против ч. стрелки).
  2. Нижний регулятор T (LA) применяется для настройки холостого хода. Поворачивая его влево, обороты двигателя начнут снижаться, а при повороте регулятора вправо – обороты будут увеличиваться.
  3. Левый регулятор H отвечает за обогащение горючей смеси на высоких оборотах. Настройка обогащения завершает регулировку карбюратора. Также с помощью данного регулятора можно настроить максимальные обороты, расход горючего и мощность двигателя.

Чтобы исключить эту неприятность, потребуется регулировка. При работающем моторе дайте полный газ, далее, поворачивайте регулятор “H” вправо, пока не начнется снижение оборотов. После этого регулятор “H” необходимо не спеша прокрутить влево, пока вы не услышите неровную работу двигателя. Затем следует поворачивать регулятор “H” вправо до того момента, когда послышится ровная работа мотора.

После проведения вышеописанных действий настройка карбюратора может считаться выполненной. После правильной регулировки двигатель должен уверенно набирать обороты, чуть-чуть четверить при максимуме оборотов, а при работе вхолостую режущий инструмент не должен проворачиваться. Данное руководство подходит для регулировки карбюраторов на бензокосах Huter, Patriot  и других.

Также существуют карбюраторы без винта, отвечающего за обогащение горючей смеси на низких оборотах. То есть у них всего 2 регулировочных винта: регулятор холостого хода и регулятор качества топливной смеси на высоких оборотах. Как настраивать карбюратор такого типа, можно узнать из этого видео.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
