Замена сайлентблоков передних рычагов Toyota Corolla в кузове E120

Сайлентблоки передней подвески.

Господа, кто менял указанные штучки? какие ставили? полиуретаном кто нибудь заморачивался?

В этой теме 84 ответа

Я в основном все заказываю с emex т.к. в наших магазинах очень много барахла, а там хоть выбрать можно и фото поглядеть как сделано. но Масуму никогда не брал. Как у них с качеством? Действительно ли Япония? Вот про LYNXAvto могу сказать, что фирма якобы Японская но завод есть в Росии, поэтому дешевле стоит, качество многие говорят хорошее, на королле у меня вся подвеска была именно этой фирмы. У них каждая деталь имеет свой уникальный номер партии, при желании думаю можно за нее на заводе узнать. Не реклама, просто делюсь опытом)

А вот Масуму еще ничего не ставил, на том же эмексе есть фотка «прототипа» с размера типа с оригинала, но так ли это? Как ходят вообще их детали? Масума вообще делает все подряд (от тормозных колодок до дворников)

LYNXAvto ставил сайлентблоки в рычаги, на пол года хватило

Масума — Китай но качество не плохое.

Linx- тот что у нас делают на 3 года. У меня рассыпались их отбойники на стойках этой весной когда домкратил авто для переобувки, примерно 3 года прошло с замены ну может чуть больше.

Текст сообщения был изменен пользователем 21 июн 2017 в 09:09:07

Масуму только недавно ставил сайлентблоки на задний рычаг, пока не знаю сколько отходит.

Lynx завод в Москве находится? Как у Вас о них вообще отзываются, о их запчастях? Просто это недорогой аналог и хорошая замена Китаю)) Хотя SAT тоже вроде фирма Российская, а вот производство в Китае))

P.S. Я вот думаю, если LynxAvto делают в России, значит и учитывают состояние наших дорог и морозы, может все тких будет более надежный аналог оригинала только по хорошей для покупателя цене

Завод находится в Московской области, если не ошибаюсь недалеко от города Коломна,. В среднем хватает на 3 года активной езды. Тут уж думайте сами. Если допустим менять только на паре рычагов то этот срок с учетом наших дорог не плох. Но если собираетесь перетряхивать всю подвеску на Linx то тут уж надо подумать, цена за работу будет не маленькая с учетом срока пригодности их деталей.

Текст сообщения был изменен пользователем 21 июн 2017 в 09:12:57

прошлой осенью по совету мастера воткнул в рычаги большие сайлейнтблоки от точки опоры полиуретан а маленькие(конфетки) от vtr -резина пока держатся хорошо

Текст сообщения был изменен пользователем 25 июн 2017 в 05:03:40

Нет участников автоклуба

по данным активности за последние 5 минут.

Поздравляем с днем рождения!

serg413

Исполнилось: 50 Возраст: 50

Исполнилось: 39 Возраст: 39

Исполнилось: 32 Возраст: 32

Всего 30 именниников. В списке наиболее активные.

Рычаги, сайлентблоки, подвеска Toyota Corolla 150

Тойота Королла 120 считается одной из самых популярных и удобных моделей линейки. Но, к сожалению, подвеска у данного автомобиля достаточно проблемная: ведь детали подвергаются каждодневному износу

Давайте разберемся, в чем заключаются особенности подвески, на что стоит обратить внимание при диагностике неисправностей. Также подробно рассмотрим, как ее заменить или отремонтировать

Подвеска является связующим звеном между кузовом, рамой и колесами. Она не только обеспечивает подвижность соединения, но и ограничивает движение колес. Благодаря подвеске они не только свободно передвигаются по вертикали, но и не могут совершать угловые и поперечные движения. Тем самым, заметно повышается устойчивость машины.

С несбалансированной или некачественной подвеской ездить на автомобиле практически невозможно. Соответственно, при любом толчке машина будет вилять по дороге, так как удары будут передаваться на ее кузов.

К элементам подвески относят:

  • связующие рычаги;
  • гасящие амортизаторы;
  • поворотные кулаки;
  • тормозные диски;
  • направляющие рычаги;
  • ступицы колеса;
  • подрамник;
  • сайлентблоки задней и передней балки, опоры, кронштейны и прочие элементы крепления.

Передняя подвеска состоит из телескопических стоек амортизаторного типа. Подвеска рычажно-пружинная, с витыми пружинами, независимая. Также присутствуют поперечные рычаги и стабилизатор. Основные функции детали заключаются в поглощении толчков, повышении устойчивости, защите деталей от повышенного износа и обеспечении плавного хода. Сайлентблоки задней балки на Тойота также смягчают ход автомиля.

Признаки неисправностей передних рычагов

Шарнир представляет собой металлическую втулку с полиуретановой или резиновой вставкой, эта втулка устанавливается в передний рычаг. Довольно часто именно втулки стабилизатора в первую очередь выходят из строя, а вот сайлентблок Тойоты Королла может прослужить до 100 000 пробега.

Если в районе передней подвески появляется металлический стук это говорит о том, что есть проблемы с ходой, поэтому нужно осмотреть в каком состоянии находятся элементы этой системы. Чтобы произвести проверку автомобиль нужно загнать на смотровую яму или подъёмник, и осмотреть все соединительные места, и состояние резиновых деталей.

Чаще всего в сайлентблоках в негодность приходят металлические части и резиновые уплотнители, поэтому когда они начинают тереться друг о друга можно слышать неприятный звук, это говорит о том что их следует заменить.

Прежде чем производить замену необходимо узнать какие детали установлены на автомобиле так как они могут быть старого и нового образца. Отличаются они по длине и ширине. После того как деталью определились можно переходить к покупке.

Алгоритм замены сайлентблоков задней балки на Королле кузов E120

Рассмотрим последовательность действий по смене сайлентблоков задней балки:

  1. Замена сайлентблока потребует поднятия задней части транспортного средства, а также доступа к ней снизу. Поэтому выполнять работы нужно на яме или подъёмнике. Можно выполнять операции на ровной поверхности, при поднятой задней части автомобиля. Но это не совсем удобно.
  2. Снимаем задние колёса.
  3. Демонтируем задние датчики АБС с транспортного средства.

Снимаем датчик АБС с балки заднего моста.

Откручиваем крепление стойки от балки.

Наглядный процесс прессовки сайлентблока в посадочное место.

Прессуем новые сайлентблоки в заднюю балку.

Оригинал

48725-12590 – оригинальный каталожный номер сайлентблока задней балки Тойота Королла Е120. Стоимость запасной части составляет 2000 рублей.

Аналоги

Довольно популярный аналог.

Кроме оригинальной дорогой детали, можно приобрести аналог, который по качеству не будет уступать, но будет гораздо дешевле. Рассмотрим, список аналогов, которые можно устанавливать вместо оригинала.

Наименование производителяКаталожный номерСтоимость в рублях
Akitaka0101-4551000
FebestTAB-4551000
JikiuBH212671500
LYNXautoC98501200
MasumaRU-4771500
NakamotoR0106401500
PatronPSE14261200
Q-fixQ005-1511900
RBIT25ZE151E900
Stellox77-00041-SX1600

Инструкция по замене сайлентблоков на передних рычагах Corolla

Для удобства необходимо загнать Toyota Corolla в гараж на яму. Это облегчит нам доступ к необходимым узлам. Первое, что необходимо сделать – это поднять домкратом машину. После этого нам необходимо отвернуть шаровую от рычага, затем снять кронштейн заднего сайлентблока и сквозной болт переднего. Все эти детали снимаются без особых проблем, как правило, всегда возникает проблема с передним болтом. И как мы видим на фото, они часто ломаются.

Здесь нам понадобится болгарка и любые другие подручные средства, которые помогут вытащить передний болт. Спиливаем его и аккуратно выбиваем наружу.

Если же после среза выбить не получается, нам понадобится сварочный аппарат. На обломыша необходимо наварить гайку – это позволит достаточно сильно прогреть болт. После работы со сварочным аппаратом и остывания гайки, пытаемся вытащить его еще раз. Сейчас должно получиться. И такой метод снятия обломанного болта позволит вам не калечить машину болгаркой. В итоге машина целая и болт снят.

Рекомендуем: Замена сеточки бензонасоса на Калине

Как самому заменить сайлентблоки нижнего рычага передней подвески CAR TOYOTA КОРОЛЛАЗамена сайлентблоков нижнего рычага передней подвески Toyota korolla 110 куз. Установка и первый тест круиз-контр. Замена сайлентблока левого рычага TOYOTA CALDINA ET196 / Замена задних сайлентблоковЗамена заднего сайлентблока левого рычага TOYOTA CALDINA ET196. На левом рычаге это делать труднее, так как .

После того как первая стадия снятия была завершена, можно непосредственно перейти ко второй стадии. Наконец-то приступаем к замене сайлентблоков. Начнем, пожалуй, с задних. Перед тем как снимать старый – его необходимо максимально срезать и обязательно обстучать молотком. Без совершения этих двух процедур, снять его будет очень трудно, даже при помощи съемного механизма. Обстучав и срезав – снимаем старый сальник и выкидываем его, нам он больше не пригодится.

На место старого, теперь нам необходимо установить новый, купленный сайлентблок. Делать это лучше всего посредством пресса, а не каких либо кувалд или молотков. Это позволит вам сохранить деталь в идеальном состоянии без всяких перекосов и так далее. Перед посадкой, необходимо почистить поверхность и нанести новую смазку.

Разобравшись с задними, переходим к передним. Но здесь особо работы нет, потому что они сами вываливаются со своих мест. Нам остается лишь зачистить поверхность, нанести новую смазку и запрессовать сайленты на свое место. Делать это лучше всего, опять же, при помощи пресса и головки. На свое место новые детали встают достаточно легко, достаточно надавить прессом.

После того как сайленты запрессованы вся наша работа выполнена – рычаги готовы к установки на свое место. Устанавливаем обратно все в точности как снимали. И затем переходим ко второй стороне – с которой совершаем туже самую процедуру. И вот, в конце концов, оба рычаги готовы, установлены и машина готова к эксплуатации.

Кстати, остается вопрос испорченного болта, ведь мы его свернули, а нового у нас нет. Можно не бегать и не искать такой болт для Короллы, так как вы вряд ли найдете его. Однако не печальтесь. Выход есть всегда. На замену этому болту идеально подойдет болт задней тяги от любой классики АвтоВАЗа. Он и стоит не дорого, и найти его намного проще. Ставим его на замену. Длина и резьба полностью подходят. Перед установкой стоит смазать специальной графитовой смазкой, которая предотвратить нервные разбирательства с поломанным болтом в следующий раз. А точнее не предотвратит, а просто позволит без осложнений его скрутить. Подобную чудо смазку можно найти практически в любом автомобильном магазине.

Рекомендуем: Замена прокладки выпускного коллектора на ВАЗ-2114 своими руками

Вот такой вот процесс замены сайленблоков на Тойоте Королле – не сложный, но займет немного времени, особенно если процедура выполняется вами впервые.

Снятие и замена рычагов на Тойота Королла

В передних рычагах устанавливаются резинометаллические шарниры, выглядящие как втулки из металла. Как правило, внутри них располагаются полиуретановые или резиновые вставки. Многие автовладельцы отмечают, что втулки нужно заменять по мере их износа, то есть, достаточно часто. В то время как сайлентблоки остаются работоспособными даже при ста тысячах километров пробега.

Как правило. металлические и резиновые части изнашиваются, когда вы часто ездите по неровной дороге. При соприкосновении деталей может быть слышен неприятный шум. Соответственно, вам придется их заменить.

Если вы слышите легкий стук оттуда, где расположена передняя подвеска, нужно осмотреть ходовые элементы, установив машину на подъёмник. Возьмите монтажную лопатку и аккуратно проверьте все соединения деталей, а также целостность элементов из резины.

Для успешной замены рычагов потребуется поставить машину на яму или подъемник с учетом того, что передняя ось вывешена, а колеса полностью демонтируются. Теперь избавьтесь от рычага на шаровой опоре. Для этого снимите один болт и две гайки.

Устанавливаем новые рычаги на место старых. Это достаточно просто, так как крепления заходят в предназначенные для них отверстия без применения особой силы. Как только вы убедились, что детали установлены верно, можно собирать механизм в обратном порядке. То есть, вкручиваем болты и гайки на свои места. Не забываем проверить, чтобы детали были соединены крепко и не болтались.

Как устроен сайлентблок и когда его нужно менять

Если коротко, сайлентблок – это резинометаллический шарнир, который состоит из двух металлических трубок и резиновой втулки. Также возможна замена резины на полиуретан (полиуретановый сайлентблок, имеющий втулки из полиуретана).

Указанная деталь в подвеске авто необходима для уменьшения шумов, вибраций, а также поглощения ударов. Ставятся сайлентблоки в тех местах, где реализованы соединения деталей подвески. Эти детали используют как на передней подвеске (крепление стабилизаторов поперечной устойчивости и рычагов), так и в местах крепления задней подвески.

С учетом того, что нагрузка на сайлентблоки большая, необходима проверка сайлентблоков передних рычагов и других аналогичных элементов каждые 40-50 тыс. км. пробега

Чтобы понять, когда менять сайлентблок, сначала следует обратить внимание на общую управляемость автомобиля.
Если руль теряет «остроту», автомобиль вяло реагирует на движения рулем, машину стало «бросать» при движении по ровной дороге,  тогда высока вероятность того, что сайлентблоки изношены и нужна их замена.
Однако, сначала нужно проверить и при необходимости сделать развал-схождение, после чего повторно оценить поведение авто на дороге. В случае, когда замечания остаются, следует осмотреть покрышки

Неравномерный износ также часто указывает на проблемы с сайлентблоками.

Для подтверждения машину нужно загнать на яму или подъемник, после чего визуально осмотреть детали. Резина не должна иметь трещин, разрывов, вздутий и других явных дефектов.  Еще важна проверка на люфты. Если сайлентблок «болтается», тогда постепенно происходит разрушение посадочных мест, что и приведет к необходимости менять весь рычаг.

Само собой, проще и дешевле своевременно поменять сайлентблоки передних рычагов или сайлентблоки задней подвески.  С учетом того, что замена передних сайлентблоков обычно требуется чаще, давайте остановимся на этом более подробно.

Замена задних сайлентблоков нижнего рычага передней подвески и шаровых опор на Toyota Corolla E120

  • После замены передних стоек и задних амортизаторов было решено поменять также шаровые опоры и задние сайлентблоки нижнего рычага передней подвески, так как всё-равно после замены стоек присутствовало непонятное дребезжание в передней подвеске.
  • Надо в подвеске наводит порядок.
  • Так к сведению: хронология событий не соблюдается на блоге при написании статей, работы производятся в разное время, возможно что-то описывается позже чем было сделано, поэтому и цена на запчасти будет отличаться от действующей на момент написания статьи из-за колебания курса доллара.

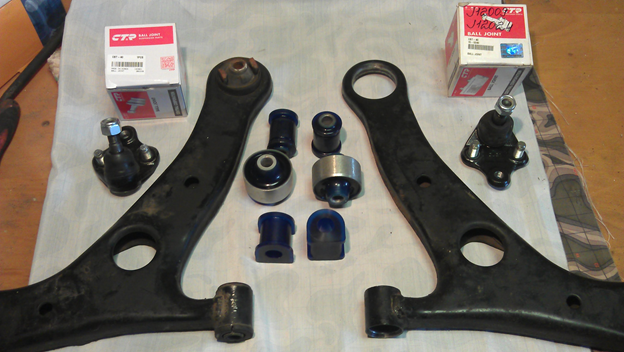

Покупка запасных частей для передней подвески

Изучив отзывы в интернет и цен было в итоге приобретено, в августе 2014 года (менялись запчасти 13.06.2015 г.), как обычно на экзисте: Сайлентблок нижнего рычага передней подвески задний VTR TO0133R 2 штуки за 879 рублей 96 копеек и Опора шаровая, передняя нижняя Sidem 45095 2 штуки за 1108 рублей 28 копеек каждая.

Сайлентблок VTR TO0133RШаровая опора Sidem 45095

Едем на СТО 76 экспресс, автосервис на Ленина, 149 г.Чита

Почему решил менять там сайлентблоки и шаровые опоры не знаю, просто может что местоположение у них в городе удобное, но в итоге оказалось что это просто ужасное место для обслуживания автомобиля, с неграмотными специалистами.

Перепрессовка задних вертикальных сайлентблоков рычага передней подвески

Подняли авто на подъёмник, проблема образовалась при снятии рычагов, за время эксплуатации все болты проржавели и в итоге один болт при откручивании на переднем горизонтальном сайлентблоке сломался.

Сломанный болт переднего рычага подвески 90119-14086

Ситуация осложнялась в том, что гайка этого болта это «сухарь» (так вроде его называют), который приварен внутри передней балки и прямого доступа к нему нет. Пришлось пилить болгаркой балку чтобы сбить сухарь и вытащить обломок болта.

Разрез в передней балкеСнятие рычага передней подвески

При помощи сварки и пневматического зубила сухарь поддался, и остаток болта был благополучно извлечён из балки, полчаса точно ковырялись чтобы его достать. Рычаги сняли о отнесли на перепресовку сайлентблоков. Передние горизонтальные сайлентблоки в хорошем состоянии, менял только задние вертикальные.

Сняли рычаги передней подвески

Сайлентблоки запрессовали криво, но как сказали «очень грамотные специалисты»: «так нормально, ездить можно, ни на что не влияет».

В общем менял на днях рулевые наконечники и тяги (фотоотчёт будет позже), снимал рычаги, чтобы посмотреть состояние сайлентблоков и промазать на будущее графитной смазкой, так вот видно уже начинается трескаться сайлентблок от неравномерной нагрузки, как раз видно что трещина идёт из-за наклона сайлентблока, так что запрессовывать надо сайлентблоки ровно.

Запрессованные сайлентблоки

Прорезь СТОшники так и оставили, сказали что на будущее, чтобы в следующий раз не резать балку, хотя что мешало затянуть болты, приварить изнутри гайку и заварить прорезь. Такие «грамотные» специалисты не додумались до этого. Что я и сделал, гайка была приварена, прорезь заварена и для профилактики  от ржи закрашена краской из баллончика.

Прорезь в балке, так и отпустилиЗаваренная передняя балка

Замена шаровых опор на Toyota Corolla

С заменой шаровых опор проблем не возникло, предварительно я жидким ключом побрызгал все болты. При помощи ключа и большой трубы-рычага гайки были откручены. Шаровая опора снималась без съёмника, одним ударом по поворотному кулаку в районе шаровой, она вывалилась. Как сказали СТОшники шаровые в принципе ещё походили бы, не выкидывал их, пускай лежат на всякий случай.

Некачественный развал-схождение на СТО 76 г.Чита

После проведения всех работ был сделан развал-схождение (700 рублей), после их манипуляций машину стало клонить вправо.

Приехал к ним, переделывал развал другой специалист, после него всё-равно машину клонило, ничего найти не могли, пожали плечами и всё на этом, хотя у них новое оборудование.

Надо было деньги забирать у этих «спецов», ну ничего негативных отзывов, включая эту статью я про них написал.

В итоге после проезда 1600 километров, хорошие передние покрышки стали хуже плохих задних. На следкущий год надо брать новые летние шины, думаю эти им на СТО привезу в подарок.

Сделал развал-схождение у другого человека в гараже за 400 рублей, со старым оборудованием и все нормально стало, никуда не клонит и руль ровно стоит.

Слева плохая, справа «хорошая» шина.

Так что рекомендуется по возможности делать все работы самому, это будет более качественно и запчасти будут служить долго. Вот куплю себе потом домкрат гидравлический и сварю себе мини пресс для перепрессовки сайлентблок и переделаю все сайлентблоки.

Снятие и установка подвески

На Тойоте Королла достаточно просто установить или снять переднюю подвеску, для этого надо:

  1. Используя стояночный тормоз, затормозить транспортное средство.
  2. Передняя часть автомобиля должна быть установлена на прочной и надежной опоре, далее нужно снять передние колеса для того, чтобы получить доступ к деталям передней подвески.
  3. После осуществления вышеперечисленных действий остается только отвернуть и расшплинтовать гайку «пальца» шарового шарнира рулевой тяги.
  4. Используя съемник, нужно произвести выпрессовку «пальца» шарового шарнира рулевой тяги. Выпрессовка производится из поворотного рычага.
  5. После этого нужно расшплинтовать и отвернуть гайки «пальцев» шарниров с двух сторон.
  6. Опять же используя съемник, производим выпрессовку «пальцев» шарниров, но уже из нижних рычагов.
  7. Далее следует отсоединить стабилизаторную штангу и нижние рычаги от рамной поперечины, после стабилизаторная штанга, а также нижние рычаги снимаются вместе.
  8. С колодок направления снимается суппорт вместе с колесным цилиндром. Далее суппорт подвешивается к автомобильному кузову и крепится с помощью проволоки, однако, стоит следить за тем, чтобы при этом тормозной шланг не был натянут и перекручен.
  9. В завершение процедуры следует выкрутить крепежные «верхнеопорные» гайки и снять стойку.
  10. Для того, чтобы установить подвеску, нужно осуществить вышеперечисленные действия «наоборот».

Несмотря на свою надежность и простоту в уходе, обслуживании, подвеска автомобиля Тойота Королла имеет и ряд неисправностей

Рычаги, шарниры, амортизаторы, пружины, все эти детали требуют проведения такой важной операции как своевременный ремонт

Одним из признаков возникновения неисправности может быть стук, который возникает в подвеске транспортного средства. Чаще всего стук возникает из-за того, что шаровые опоры, сайлентблоки и амортизаторные стойки износились и вышли из строя. Ремонт этих деталей заключается в проведении полной диагностики, замене изношенных деталей на новые.

Разработчики автомобиля Тойота Королла рекомендуют производить плановую диагностику и ремонт каждые шесть месяцев. Если следовать этой рекомендации, то стук, издаваемый деталями и узлами передней подвески, не станет для Вас проблемой. Однако, стук могут издавать не только узлы передней подвески. Своевременный ремонт не помешает и таким узлам деталей как: рулевая система управления, тормозная система.

Благодаря тому, что Тойота Королла будет регулярно проходить своевременную диагностику и ремонт, стук изношенных деталей не станет для Вас проблемой.

Подытожив итоги вышесказанного, стоит отметить, что передняя подвеска автомобиля Тойота Королла — это набор достаточно надежных деталей. Однако, со временем и там могут возникать поломки, о которых оповестит «назойливый» стук изношенных деталей.

Стук можно убрать, лишь проведя ремонт таких деталей как амортизаторные стойки, сайлентблоки, шаровые и резинометаллические шарниры. Однако, стук издается не только деталями передней подвески, но и тормозной и рулевой системами. Квалифицированный ремонт позволит избавиться от этой «напасти».

Сайлентблоки задней балки тойота королла 120 кузов

Переднюю подвеску перебрал прошлым летом, а до задней руки дошли только сейчас. Не сказать что она беспокоила, просто видимо всему свое время, вот и я созрел для этого.

Сайлентблоки были куплены еще в начале года, в наличии были родные Тойота и фирмы RBI (по отзывам некоторых людей тоже неплохой производитель). Поставил естественно оригинал, разница в цене на них минимальна. За оригинал отдал 2000 руб./пара.

Хоть и зарабатываю на жизнь ремонтом автомобилей, но ранее не доводилось менять сайленблоки на Короллообразных.

Естественно перед ремонтом пошерстил интернет на эту тему. Ну думаю все как обычно, по месту с лобзиком, пять минут и готово))

Вариант с лобзиком приемлем только если у вас уже совсем кончились сайлентблоки, в моем же случае они оказались еще пригодными и проходили бы еще 3-4 года. Поэтому такой способ оказался не удачным и только отнял время.

Пришлось открыть книгу.

Естественно такого инструмента как и Японцев нет, потому в ход пошел советский.

При помощи большого съемника используя опорную шайбу впрессовывал, а с помощью меньшего самопального запрессовывал. Запрессовывать оказалось намного быстрее чем впрессовывать.

Процесс можно описать так: подданкратил — снял колесо — открутил сайлентблок — выпрессовал сайлентблок — запрессовал — собрал обратно. Имея опыт на все провсе уйдет 1-1.5 часа.

Вот можно сказать и весь ремонт задней подвески. Все остальное уже менялось 1,5 года назад. Дешего, быстро и почти просто. Вот за это я и люблю Короллу))

По ходу дела проверил задние колодки. Планов менять не было, хотел еще поездить до весны и прикупить что нибудь поприличнее. В итоге все же поставил то что было в запасе NibK.

Теперь в скором времени останется подготовиться к зиме. Если кто помнит то в прошлой зимой я говорил про подогрев воздуха на впуске. В общем идея почти реализована, так что скоро об этом будет запись.

В один прекрасный момент решил поменять сайлентблоки задней балки, решил это сделать по нескольким причинам: во первых 2 года назад на диагностике отметили что салейнтблоки начинают уставать, хотя кроме растрескивания ничего не увидил, во вторых появилось ощущение черезмерного раскачивания поперечного, а так же скрип проявлялся периодически на ухабах, ну и в третих жена стала жаловаться что на заднем сидении стало укачивать))) в качестве замены выбрал оригинал, но правда для азиатского рынка 48725-02240, (думаю оригинал он и в Африке оригинал) он несколько дешевле оригинала на японский рынок, возможно их делают и на одном конвеере, просто ставят разные артикулы. Сравнивая их с родными разницы не заметил, кроме номеров. Все же время покажет!И так поставив зад машины на опоры и сняв колёса понял, что без снятия задней балки поменять сайлентблоки без спец инструмента не получится. Балка держится на четырёх болтах: 2 на амортах.2 на сайленблоках. Довольно крепко прикручены, пришлось приложить усилия домкрата. Так же на балке закреплена тормозная трубка на двух болтиках по обоим сторонам. Но снять трубку с балки без её разгерметизации не получится, поскольку она закреплена безразрывным кольцом к балке. А так как замена тормозной жидкости не планировалось, то сделал в этом кольце прорезь, что бы можно было продеть трубку.

В итоге тормоза остались герметичный. Ступицы прикручены на 4 болта, их снять удобней когда балка ещё находится на кузове.

И так балка снята. Детальный анализ показал, что сайлентблоки ещё в более менее нормальном состоянии: неглубокие трещены, но один правда начал отрываться от обоймы. В целом год-два можно было смело ездить. Но раз балка уже снята было решено поменять сайлентблоки. Выпресовал их путём пропила обоймы-10 минут на каждый и они легко выходят. Запресовывал приспоблением, состоящим из болта на 12, 4-х шайб 2-х размеров, гайки, деревянных брусочков под профиль сйленблока, уголока. Все это устанавливил, опер брусочки на балку и притянул гайкой с шайбой, а с другой стороны, так же подогнал брусок и уголок под металлическийпрофиль сайлентблока.

Практически все владельцы Тойота Королла Е120 сталкивались с тем, что приходила необходимость менять сайлентблоки задней балки. Это связано с износом резинового изделия, и при этом в подвеске слышен металлический звон и стуки.

Видеоматериал о замене сайлентблоков задней балки на автомобиле

Замена сайлентблоков рычагов подвески Toyota Corolla

Замена сайлентблоков Тойота Королла переднего рычага требуется нечасто. Стоит отметить, что сам производитель требует менять сайлентблоки Toyota Corolla одновременно с рычагом подвески. Но если вы хотите сэкономить, тогда можно купить сайлентблоки снять рычаг и перепрессовать. Не «убитых» сайлентблоках обычно хорошо видны разрывы и отслоения резины, это обычно вызывает неприятный стук в подвеске.

В одном рычаге по два сайлентблока — передний, который поменьше и задний, который побольше. На следующем фото снятый рычаг с сайлентблоками помеченными красными стрелками.

Для снятия нижнего рычага подвески Тойота Королла потребуются ключи «на 17», «на 19», «на 22». Процесс снятия не занимает много времени. Однако, если болты сайлентблоков прикипели, что бывает довольно часто при большом пробеге, то поможет только «болгарка». Мы будем исходить из того, что все нормально откручивается.

1. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.

2. Обработайте наконечник шаровой опоры специальным проникающим составом для облегчения отворачивания гайки крепления пальца опоры к поворотному кулаку.

3. Установите на пружину стойки приспособления для сжатия пружин и слегка сожмите пружину.

4. Отверните две гайки и выверните болт крепления рычага передней подвески к шаровой опоре.

5. Выверните болт переднего крепления рычага к подрамнику и извлеките болт.

6. Удерживая гайку от проворачивания, вторым ключом выверните болт заднего крепления рычага к подрамнику и придерживая рычаг извлеките болт.

7. Снимите рычаг передней подвески с автомобиля.

Для снятия старых сайлентблоков понадобится пресс или специальные съемники. Подставляем подходящие по размеру оправки и давим. Примерно как на следующем фото.

Но если вы меняете сайлентблоки своими силами, то вам потребуются тиски, кувалда пилка по металлу, дрель со мощным сверлом. Для снятия старого сайленблока первым делом необходимо удалить центральную часть. Для этого высверливаем, выжигаем центральную часть. Теперь нам необходимо извлечь оставшуюся внешнюю обойму сайлента. Для этого пилкой по металлу аккуратно прорезаем внешнюю металлическую часть сайлентблока. Примерно так.

Можно вытаскивать остатки старого сайлентблока. Для запрессовки нового резинометаллического шарнира (сайлента) можете воспользоваться тисками или кувалдой. Главное подобрать подходящие по размеру оправки. Одной давим, вторую подставляем. Все делаем аккуратно, что бы не согнуть или испортить рычаг подвески. А то придется покупать эту деталь подвески Тойота Королла в сборе и тогда сэкономить точно не получится.

Техобслуживание передней подвески

Автомобиль Тойота Королла имеет переднюю подвеску типа MacPherson. Высокая надежность этой конструкции делает машину достаточно популярной во всем Мире, в том числе и в России.

Для того, чтобы определить техническое состояние передней подвески на автомобиле Тойота Королла, следует произвести следующий порядок действий:

  1. Во время техобслуживания необходимо визуально проверить защитные чехлы, амортизаторные стойки, шаровые и резинометаллические шарниры, а также втулки и подушки из резины на наличие повреждений.
  2. Следует определить люфт шарнира (шарового). Это можно сделать ручным покачиванием нижнего рычага по вертикали, затем следует «вывесить» колесо транспортного средства за верхнюю и нижнюю часть вокруг продольной оси, расположенной по горизонтали.
  3. Во время технического осмотра обыкновенно выявляется течь стойки амортизатора, а также задир на рабочей штоковой поверхности, деформация и наличие повреждения у прочих деталей подвески.
  4. Штанга стабилизатора и нижние рычаги, при обнаружении на них следов деформации, подлежат замене.
  5. Если же деформированной оказывается рамная поперечина, стабилизаторная штанга и передок кузова, то колесные углы меняют свои параметры, из-за этого эти детали невозможно отрегулировать. Для того, чтобы избежать деформации этих деталей, следует проверить плотность затяжки болтов.
