Реле указателя поворотов – как устроен прерыватель, принцип работы + Видео

Электроснабжение и запуск силового агрегата

Мотор запускается электрическим стартером. Он представляет собой электрический двигатель. Стартер оснащен втягивающим реле. Оно используется для включения устройства и введения шестерни привода в зацепление с маховиком мотора. Включение стартера дистанционное при помощи замка зажигания.

Электроснабжение необходимо для нормальной работы двигателя внутреннего сгорания. К нему относятся:

Катушка высокого напряжения;
Распределитель зажигания;
Свечи зажигания;
Электроклапан холостого хода;
Выключатель принудительного холостого хода;
ЭБУ холостого хода;
Коммутатор.

Мультивибраторная система

Это более современное схемное решение, реализованное на полупроводниковых элементах – транзисторах или микросхемах. Суть в том, что триоды работают в режиме ключа – способны выполнять функции выключателя. Минусов у систем такого типа много, плюсов тоже предостаточно. Несмотря на практически равное соотношение, они успешно применяются во многих импортных автомобилях. Конечно же, чем «круче» эмблема машины, тем надежнее мультивибраторная схема управления указателями поворотов.

Параметры этого реле таковы, что все зависит от характеристик отдельных элементов, используемых в схеме. Так, если транзистор используется с большим коэффициентом усиления, чем необходимо, либо его ВАХ неустойчива, работа системы окажется неправильной – указатели либо будут постоянно гореть, либо вообще не сработают.

Нередко такие симптомы возникают при увеличении напряжения (например, при 12 В все работает, а при 13 В нет). Самостоятельно исправить можно, если разобрать корпус и установить в коллекторной и базовой цепях резисторы с большим сопротивлением. Проще выход – на входе питания впаять стабилитрон, который поддержит уровень напряжения на одном значении (для этого необходимо подобрать правильно тип устройства).

Устройство и принцип работы электромагнитно-теплового реле поворотов

Реле этого типа имеют не слишком сложное устройство. Его основу составляет электромагнитное реле традиционной конструкции — цилиндрический сердечник с обмоткой из тонкого медного провода. В верхней части сердечника расположены две контактные группы, а по бокам — гибкие металлические якоря (или, как их называют, якорьки). Одна контактная группа предназначена для замыкания цепи контрольной лампы «поворотников», расположенной на приборной панели. А вторая контактная группа непосредственно замыкает цепи ламп указателей поворота, и именно ее конструктивные особенности обеспечивают мигание «поворотников».

Якорь контактной группы ламп указателей поворотов с помощью тонкой нихромовой струны оттянут от контакта, расположенного на сердечнике, поэтому в нормальном положении цепь указателей поворота разомкнута. Противоположный конец струны зафиксирован на площадке из изоляционного материала, которая служит основой для установки сердечника. Нихромовая струна через резистор подключена к цепи выключателя указателей поворота, поэтому через нее во время работы реле протекает ток.

Вся эта конструкция помещена в металлический корпус цилиндрической формы, дном корпуса служит площадка из изоляционного материала с реле. В нижней части площадки выведены контакты, с помощью которых реле-прерыватель включается в цепь указателей поворота.

Работа электромагнитно-теплового реле довольно проста и сводится к следующему. При включении сигнала поворота замыкается цепь, в которую входят лампы «поворотников», резистор, обмотка реле и нихромовая струна. За счет сопротивления резистора подаваемое на лампы напряжение мало, поэтому их нити горят в полнакала. Нихром, как известно, обладает высоким удельным сопротивлением и сильно нагревается при протекании тока — благодаря этому нагреву нихромовая струна увеличивает свою длину, и оттянутый ею якорек под действием притяжения сердечника выпрямляется и в какой-то момент замыкает контактную группу. В результате ток начинает течь в обход резистора и нихромовой струны, и лампы указателей поворота загораются в полную силу.

Однако прекращение нагрева струны приводит к ее остыванию и укорачиванию, и якорек снова оттягивается от сердечника, размыкая контакты — лампы указателей поворота гаснут, и цикл повторяется снова. Нагрев и остывание нихромовой струны происходит быстро, поэтому мигание ламп происходит с частотой в пределах от 60 до 120 раз в минуту.

С текущим положением контактной группы ламп указателей поворота (назовем ее первой) связана работа и контактной группы сигнальной лампы (назовем ее второй). При разомкнутых контактах первой группы по обмотке протекает ток, однако его недостаточно для притяжения якорька второй группы, поэтому сигнальная лампа не горит. При вытягивании струны и замыкании первой контактной группы текущий по обмотке ток резко возрастает, и его уже достаточно для притяжения якорька второй контактной группы. В результате одновременно с миганием указателей поворота мигает и сигнальная лампа на приборной панели.

Характерные щелчки во время работы указателей поворота возникают вследствие ударов якорьков о контакты при их замыкании и размыкании. Щелчки — характерная особенность электромагнитных реле, и в прерывателях она пришлась весьма к месту.

Электромагнитно-тепловое реле обладает простой конструкцией, и в этом заключается его основное преимущество. Но недостатков у этого типа реле гораздо больше: с течением времени струна вытягивается, в результате реле перестает нормально функционировать, во время работы реле нагревается, что изменяет его характеристики, а при перегорании одной из ламп указателей поворота частота мигания второй лампы значительно уменьшается, а в некоторых случаях лампа и вовсе перестает загораться.

На сегодняшний день электромагнитно-тепловые реле-прерыватели вытеснены более современными и совершенными электронными реле.

Почему не работают поворотники на автомобиле

Итак, если указатели поворота отказали прямо в дороге, это можно определить по отсутствию щелчков, также может пропасть индикация указателя поворота на приборной панели. Еще указатели поворотов на панели могут мигать слишком часто, гореть постоянно и т.д.

В подобной ситуации может быть два варианта: не работают только поворотники или же не работает аварийка. Это нужно сразу проверить, так как если не работают указатели поворота, но аварийная световая сигнализация в порядке, в этом случае «аварийку» нужно попробовать сразу включить

Это необходимо для того, чтобы привлечь внимание других участников дорожного движения и обозначить транспортное средство, как неисправное

Далее, снизив скорость, следует убедиться в отсутствии помех и с осторожностью перестроиться, так как достоверно неизвестно, работает ли аварийка или нет (даже если после включения раздаются щелчки и моргают индикаторы поворота на панели приборов). Следующий шаг — выйти из автомобиля и убедиться в том, что аварийная сигнализация работает/не работает

Также оценивается работа самих поворотников и повторителей указателя поворота

В любом случае, лучше дополнительно выставить светоотражающий треугольник. После можно переходить непосредственно к попыткам решения проблемы

Также оценивается работа самих поворотников и повторителей указателя поворота. В любом случае, лучше дополнительно выставить светоотражающий треугольник. После можно переходить непосредственно к попыткам решения проблемы

Следующий шаг — выйти из автомобиля и убедиться в том, что аварийная сигнализация работает/не работает. Также оценивается работа самих поворотников и повторителей указателя поворота. В любом случае, лучше дополнительно выставить светоотражающий треугольник. После можно переходить непосредственно к попыткам решения проблемы.

Конечно, можно продолжить движение до ближайшей станции технического обслуживания, но в этом случае нужно быть готовым к тому, что сигналы для информирования других водителей и участников движения потребуется подавать руками, одновременно управляя автомобилем. Само собой, такой способ подойдет не всем. Еще можно воспользоваться услугой выездного ремонта, однако такой сервис может обойтись неприлично дорого.

В данной ситуации лучше попробовать устранить поломку прямо на месте. Для этого необходимо начать проверку с реле поворотников и аварийной сигнализации. Основные трудности могут быть связаны с тем, что указанное реле поворота на разных авто может находиться как под капотом, так и в салоне (в области рулевой колонки или под панелью приборов).

Чтобы точно определить место установки реле поворотов, желательно изучить мануал или воспользоваться смартфоном/планшетом (при условии подключения к сети Интернет). Обычно реле поворота стоит на рулевой колонке или в блоке предохранителей под панелью приборов.

Обратите внимание, на некоторых авто реле поворотов находится в аварийной кнопке. В любом случае, данные места расположения обусловлены тем, что водителю должно быть слышно работу реле

Также в некоторых авто может стоять зуммер для дублирования индикаторов поворотов

Также в некоторых авто может стоять зуммер для дублирования индикаторов поворотов.

Обнаружив реле, потребуется отключить от него провода. Опять же, часто реле попросту «залипает», то есть отключение и повторное отключение позволяет привести устройство в норму. Еще помогает чистка контактов. Если же это не решило проблему, тогда потребуется ремонт или замена данного элемента.

Кстати, если рассматривать ремонт реле поворотов, возможность такого ремонта будет зависеть от его типа. Например, реле поворотов ВАЗ с биметаллической пластиной простое и отличается ремонтопригодностью. Схема реле поворотов включает в себя основной элемент — биметаллическую пластину, которая интегрирована в цепь прохода тока через лампы поворотов.

Когда аварийка или повороты включены, пластина холодная, замыкает цепь сигнальных ламп. Далее, в процессе нагрева биметаллической пластины током, пластина изгибается. Изгибание приводит к тому, что контакт реле размыкается, ток не проходит и лампы выключатся.

Так вот, если лампа перегорит, напряжение выше, пластина греется медленнее и период мигания увеличится. Если же в цепи будет замыкание, лампы будут быстро мигать. Однако, несмотря на всю простоту, сегодня также активно используется комбинированное реле, которое оснащено дополнительной электронной схемой. Эти реле менее надежны и чаще выходят из строя. Эти реле обычно не ремонтируют.

Языки

Изготовляем реле поворотов 12В-233747 (“Жигули”), а также производим ремонт. Изделие является аналогом прерывателя указателей поворотов 23.3747 “Автоприбор”, г. Владимир.

Напряжение питания, В

ВАЗ 1111, 2104, 2105, 2106, 2107, 21213, ИЖ 2126, 2715

В системе световой сигнализации автомобилей ВАЗ старого модельного ряда применяется несколько типов электронных реле-прерывателей указателей поворота и аварийной сигнализации, реле 23.3747, 231.3747, 49.3747 или 491.3747.

Электронные реле 23.3747, 231.3747 указателей поворота и аварийной сигнализации.

На автомобилях ВАЗ-2106, 2107 выпуска до 1985 года установлено реле 23.3747 собранное на интегральных микросхемах. Реле 23.3747 закреплено под щитком приборов на стенке коробки воздухопритока. Если лампы указателей поворота неисправны, произошло перегорание или обрыв в цепи ламп, то реле-прерыватель обеспечивает постоянное горение контрольной лампы на панели приборов.

Электрическая схема реле 23.3747 указателей поворота и аварийной сигнализации.

Электрическая схема включения реле 23.3747 указателей поворотов и аварийной сигнализации.

С 1985 года на ВАЗ-2107 устанавливается реле-прерыватель 231.374, изготовленное на базе дискретных элементов. Оба реле-прерывателя имеют одинаковые технические характеристики. Они обеспечивают мигание ламп указателей поворота с частотой 60-120 циклов в минуту при номинальной нагрузке 92 Вт, температуре окружающего воздуха от минус 20 до плюс 50 градусов и величине напряжения 10,8-15 Вольт.

Основные технические характеристики реле указателей поворота и аварийной сигнализации 231.3747.

— Номинальное напряжение, В : 12 — Коммутируемая нагрузка в режиме указания поворота, количество и мощность ламп в Вт : 2х21+1х4 — Коммутируемая нагрузка в режиме аварийной сигнализации, количество и мощность ламп в Вт : (2х21+1х4)х2 — Количество и тип контрольных ламп : 1хАМН12-3-1 — Частота прерываний, циклов в минуту : 60-120 — Конструкция электрического подключения : колодка штыревая аналог 502606 ОСТ 37.003.032, штекер 6,3 — Габаритные размеры : 34х47х85,5 — Масса, кг : 0,13

В отличие от реле 23.3747 у реле-прерывателя 231.3747 отсутствует вывод «5», а напряжение питания подается только на вывод «1». Поэтому стал не нужен коричневый провод, соединяющий вывод «5» реле-прерывателя с выводом «6» выключателя аварийной сигнализации.

Чтобы при необходимости можно было установить реле 23.3747 вместо реле-прерывателя 231.3747, в колодке жгута проводов вывод «1» реле-прерывателя соединен с выводом «5». Реле-прерыватель 231.3747 обеспечивает удвоенную частоту мигания контрольной лампы на панели приборов в случае перегорания одной из ламп или обрыва в цепи ее питания.

На автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-2110 и их модификациях применяется электронное реле-прерыватель 491.3747, кроме того на ВАЗ-2108, ВАЗ-2109 возможна установка реле-прерывателя 49.3747.

Основные технические характеристики реле указателей поворота и аварийной сигнализации 491.3747.

Электрические схемы реле-прерывателя 49.3747 указателей поворота и аварийной сигнализации.

Электрические схемы реле-прерывателя 491.3747 указателей поворота и аварийной сигнализации.

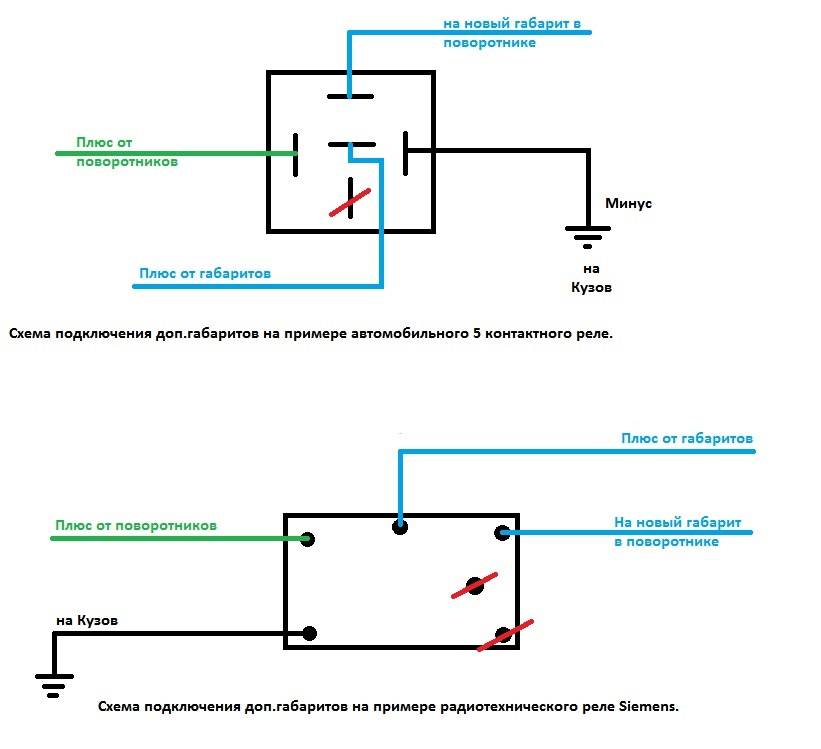

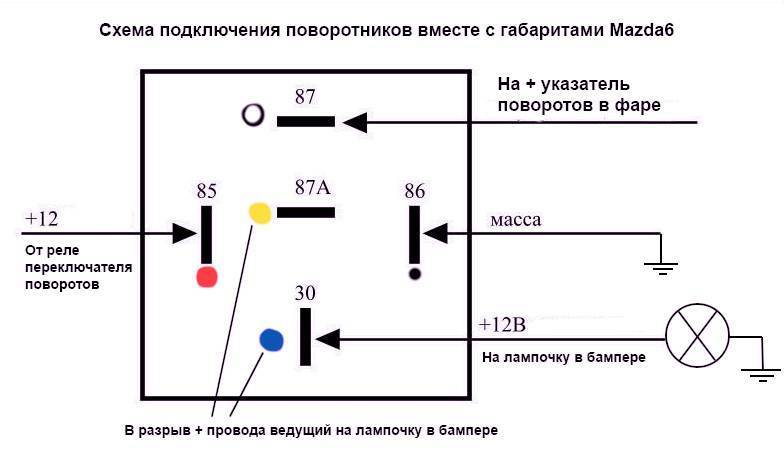

Реле поворотов схема включения

Схема указателя поворотов

642 Google+

Указатели поворот в напряжённом современном автомобильном потоке имеет очень большое значение, и неисправность доставляет большие неудобства. Схема указателя поворотов на отечественных и импортных автомобилях практически одинаковая. В зависимости от года выпуска автомобиля в качестве прерывателя применяется электромагнитнотепловые, или электронные реле. Принцип подключения всех реле практически идентичный. В настоящее время на некоторых импортных автомобилях и ВАЗ 2170 «Приора» реле указателей поворотов отсутствует, его функцию выполняет электронный блок управления электропакетом. В этой статье рассматривается только классическая схема указателя поворотов. Рассмотрим схема указателя поворотов с применением реле. В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. Исключение составляет схема соединения реле поворотов типа РС 950 и его аналогов, применяемых на грузовых автомобилях. К схеме подключения этого реле вернёмся несколько позже. Для начала рассмотрим схему подключения указателей поворотов с электромагнитнотепловым реле типа РС 59. Как видно из рисунка схема очень простая.

При включении зажигания питание подаётся на реле поворотов, а при переводе переключателя поворотов в ту или иную сторону происходит соединение реле через сигнальные лампы с минусом. При этом при замыкании контактов реле лампы загораются, а при размыкании тухнут. Применение аварийной сигнализации с этим реле не возможно из-за его нагрева при работе и быстром выходе из строя при большой потребляемой лампами мощности. Кроме этого это реле не будет работать с диодными лампами, так как ток потребления этих ламп не достаточен для замыкания контактов. Подробно о работе такого реле описано в статье «Реле поворотов ВАЗ-2101»Следующая схема подключения с электронным реле, кроме реле типа РС 950 и его аналогов. Электронные реле, как правило, имеют от 3-х до 5-ти выводов, а схема их подключения принципиально идентична выше описанной. Так как электронные реле позволяют коммутировать большие токи в отличие от электромагнитнотепловых реле, то появляется возможность включение через них аварийной сигнализации. Для реализации этого в схему дополнительно включается кнопка включения аварийной сигнализации. Способы её включения на разных автомобилях могут отличаться, но не значительно. В режиме указателей поворотов питание на реле через контакты кнопки аварийной сигнализации подаётся от замка зажигания, а в режиме аварийной сигнализации непосредственно от аккумуляторной батареи. Так же кнопка в режиме аварийной сигнализации соединяет своими контактами вывод сигнальных ламп реле с сигнальными лампами в обход переключателя поворотов. Подключение электронного реле от электромагнитнотеплового отличается лишь наличием вывода соединённого с массой автомобиля.

Реле поворотов типа РС 950 в схема указателя поворотов включается до переключателя поворотов, в отличие от простого электронного реле. Это обусловлено способом подключения контрольных ламп. Реле состоит из электронной части, которая управляет электромагнитным реле. При включении поворотов одного из бортов автомобиля импульсы тока от электромагнитного реле подаются на переключатель поворотов, дальше через выводы реле поворотов, катушки электромагнитных реле или герконы контрольных ламп, поступают на сигнальные лампы. Ниже приведена принципиальная схема подключения реле.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

admin 03/12/2013″Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях» avtolektron.ru

Схема реле поворотов

Как работает электромагнитно-тепловое реле
Электронное реле: схема и принцип работы
Распиновка реле поворотов
Реле поворотов своими руками

Все водители обязаны обозначать маневры, совершаемые на дороге, включением указателя поворотов. Такой мигающий сигнал имеется в каждом автомобиле. Его рабочий режим создает реле поворотов, схема которого подает ток к лампочкам и обеспечивает их мигание. Одновременно подается звуковой сигнал в виде щелчков, напоминающий о включенном указателе поворотов. Все эти действия обеспечивает специальная схема реле поворотов.

Среди различных конструкций наибольшее распространение получили электромагнитно-тепловые и электронные реле. Последние устройства считаются более современные и устанавливаются на всех поздних моделях автомобилей.

Предназначение и конструктивные особенности

Самое совершенное такое устройство — это таймер, состоящий с электронных элементов. Его момент срабатывания управляется электронной схемой по заданным параметрам, а само время отпускания реле исчисляется в секундах, минутах, часах или сутках.

По общему классификатору таймеры выключения или включения электрической схемы подразделяются на следующие виды:

Устройство механического исполнения.
Таймер с электронным выключателем нагрузки, например, построенный на тиристоре.
Прибор принцип работы, которого построен на пневматическом приводе выключения и включения.

Конструктивно таймер срабатывания может изготавливаться для установки на ровной плоскости, с фиксатором на DIN рейку и для монтажа на передней панели щита автоматики и индикации.

Также такое устройство по способу подключения бывает переднее, заднее, боковое и втыкаемое через специальный разъемный элемент. Программирование времени может выполняться с помощью переключателя, потенциометра или кнопок.

Как уже отмечалось, из всех перечисленных видов приборов срабатывания на заданное время, наибольшим спросом пользуется схема реле времени с электронным элементом выключения.

Это объясняется тем, что такой таймер, работающий от напряжения, к примеру, 12v, имеет следующие технические особенности:

компактные габариты;
минимальные энергетические затраты;
отсутствие подвижных механизмов за исключением контактов выключения и включения;
широко программируемое задание;
большой срок эксплуатации, независимый от циклов срабатывания.

Самое интересное, что таймер просто сделать своими руками в домашних условиях. На практике существуют многие виды схем, дающих исчерпывающий ответ на вопрос как сделать реле времени.

Реле поворотов своими руками

Иногда возникают ситуации, когда штатное реле поворотов выходит из строя и нет возможности приобрести новый прибор. В подобной ситуации можно попытаться сделать реле поворотников своими руками, чтобы обеспечить автомобиль необходимыми сигналами. Простейшие электронные устройства, которые возможно создать самостоятельно, просты и удобны в эксплуатации, работают бесперебойно и надежно. Высокая точность достигается за счет использования ШИМ-контроллеров, используемых во всех схемах.

Самый простой заменитель электромагнитного реле рассчитан на максимальную мощность нагрузки 150 Вт. Она подключается в разрыв плюсовой клеммы. Если полевой ключ IRFZ44 заменить на модель IRF3205, то можно подключить и 200 Вт. Такая несложная схема обеспечивает высокую точность функционирования. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы. Периодичность мигания напрямую связана с емкостью конденсатора. При увеличении емкости, мигание лампочки будет более редким, и, наоборот, снижение емкости приведет к ускорению мигания. Маломощный диод 1n4148 может быть заменен любым аналогичным элементом. При достижении схемой мощности 80 Вт, в области полевого транзистора наблюдается незначительное выделение тепла. Это означает, что она готова к использованию.

Существует еще одна несложная схема реле поворотов с катушкой – простая, надежная и недорогая. Она способна зажигать как обычные лампочки, так и светодиодные и рассчитана на 12 В. Подключение контактов осуществляется по принципу обычного выключателя, то есть последовательно с лампочкой. Светодиод устанавливается в цепь в качестве индикатора на время наладочных работ. Параметры устройства регулируются путем изменения сопротивления резистора.

Реле времени схема

Схема реле-регулятора напряжения

Электромагнитное реле — схема

Схема подключения реле времени

Электронный трансформатор схема

Схема подключения люстры

Вопросы правильной покупки и замены реле поворота

Неисправность реле — одна из частых проблем электросистемы автомобилей, и, хотя правила дорожного движения не запрещают эксплуатацию транспортного средства с неисправными указателями поворота (так как сигналы можно подавать рукой), эту деталь в случае поломки следует как можно скорее заменить. На замену нужно выбирать реле того же типа и модели, что было установлено на автомобиле ранее. Однако сегодня на рынке существует множество аналогов наиболее распространенных реле поворота, и среди них можно подобрать нужный прибор. Для верного выбора нужно учитывать следующее:

Напряжение питания — реле должно соответствовать питанию электросети ТС (12 или 24 вольта);
Количество и расположение контактов (распиновка) — реле должно встать на свое место в блоке реле и предохранителей или в отдельном разъеме без каких-либо доработок;
Габариты корпуса — реле не должно выходить за габариты блока реле и предохранителей (хотя здесь есть исключения).

Современные реле меняются просто — нужно открыть блок реле и предохранителей, вынуть старое реле, при необходимости почистить электрический разъем (убрать грязь и пыль), и вставить новое реле. Прерыватели электромагнитотеплового типа с винтовыми разъемами требуют выполнить больше манипуляций: нужно ослабить гайки старого реле, снять провода и зафиксировать их на новом реле. При этом само реле обычно монтируется на кузов с помощью кронштейна и болта. В некоторых случаях электромагнитотепловые реле допускают изменение частоты прерывания тока — для этого прибор нужно разобрать и выполнить регулировку поворотом винта, натягивающего нихромовую струну.

При правильном выборе и установке реле сразу же начнет работать, обеспечивая соблюдение правил дорожного движения.

Машины год от года становятся все умнее – они уже самостоятельно вращают рулем, меняют жесткость подвески, делают водителю массаж пятой точки и многое другое… Однако конечный исполнительный механизм большинства электрических цепей автомобиля, скромная «рабочая лошадка» – это реле, практически не изменившее свою конструкцию аж с 1831 года, когда впервые было изобретено… Что обычному автовладельцу полезно знать о реле?

Как устроено и применяется реле

К ак известно, габариты и мощность выключателя, коммутирующего мощную нагрузку, должны этой нагрузке соответствовать. Нельзя включить такие серьезные потребители тока в автомобиле, как, скажем, вентилятор радиатора или обогрев стекла крошечной кнопочкой – её контакты просто сгорят от одного-двух нажатий. Соответственно, кнопка должна быть крупной, мощной, тугой, с четкой фиксацией положений on/off. К ней должны подходить длинные толстые провода, рассчитанные на полный ток нагрузки.

Но в современном автомобиле с его изящным дизайном интерьера места таким кнопкам нет, да и толстые провода с дорогостоящей медью стараются применять экономно. Поэтому в качестве дистанционного силового коммутатора чаще всего применяется реле – оно устанавливается рядом с нагрузкой или в релейном боксе, а управляем мы им с помощью крошечной маломощной кнопочки с подведенными к ней тоненькими проводками, дизайн которой легко вписать в салон современной машины.

Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь.

В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих. В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе – замыкающими, размыкающими, переключающими. Но встречаются они существенно реже.

Обратите внимание, что на нижеприведенной картинке у реле с переключающей контактной тройкой рабочие контакты пронумерованы. Пара контактов 1 и 2 называется «нормально замкнутые»

Пара 2 и 3 – «нормально разомкнутые». Состоянием «нормально» считается состояние, когда на обмотку реле НЕ подано напряжение.

Наиболее распространенные универсальные автомобильные реле и их контактные выводы со стандартным расположением ножек для установки в блок предохранителей или в выносную колодку выглядят так:

Герметичное реле из комплекта нештатного ксенона выглядит иначе. Залитый компаундом корпус позволяет ему надежно работать при установке вблизи фар, где водяной и грязевой туман проникают под капот через решетку радиатора. Цоколевка выводов – нестандартная, поэтому реле комплектуется собственным разъемом.

Где находится реле стартера?

В УАЗ-е встречаются два вида стартеров — 42.3708 и 4211.3708–01. Сами они устанавливаются по левую сторону от двигателя (по ходу движения автомобиля).

Стартеры оснащаются электромагнитным тяговым реле рычажным приводом с роликовой муфтой свободного хода. Реле блокировки расположено в медицинском салоне, и служит для предотвращения включения стартера при подключенном источнике питания.

Провод от реле идет к центральному контакту вариатора (при трех катушках) или к контакту подключения катушки (при двух катушках). Это способствует усилению искры в период запуска двигателя.

Реле указателя поворотов – современное новшество
