ГУ или генератор
Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.
К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров
Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток
ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.
| 1 | обмотка ротора генератора |
| 2 | генератор |
| 3 | обмотка статора генератора |
| 4 | выпрямитель генератора |
| 5 | аккумуляторная батарея |
| 6 | тумблер зажигания |
| 7 | контрольная лампа заряда аккумуляторной батареи |
| 8 | реле контрольной лампы заряда аккумуляторной батареи |
| 9 | блок предохранителей ВАЗ -2106 |
| 10 | дроссель |
| 11 | термокомпенсирующий резистор |
| 12 | добавочные резисторы |
| 13 | регулятор напряжения |
Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.
Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.
Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.
Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).
Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.
Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:
- как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
- в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
- затем через щётку напряжение идёт на обмотку возбуждения ГУ;
- затем – на отрицательную щётку, через которую и выводится на массу.
После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.
Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.
Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.
Зарядка может пропадать в следующих случаях:
- Если изношены генераторные щётки.
- При неисправностях генерирующего устройства.
- Если неисправно реле зарядки.
- При выходе из строя выпрямительного блока (диодный мост).
Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.
- Абсолютно легально (статья 12.2);
- Скрывает от фото-видеофиксации;
- Подходит для всех автомобилей;
- Работает через разъем прикуривателя;
- Не вызывает помех в радиоприемнике и сотовых телефонах.
Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.
Проведение диагностики регулятора напряжения
Проверить его можно несколькими способами. Заведите двигатель, дайте ему поработать, чтобы температура его достигла рабочего значения. Включаете ближний свет фар, противотуманные (если есть). Вооружаетесь мультиметром и производите замер напряжения на аккумуляторной батарее. Максимальное значение должно быть 14,8 Вольт. Если вы наблюдаете превышение этого значения, то нужно менять реле-регулятор напряжения. Это самый простой способ диагностики устройства.
Немного сложнее будет тот, при котором нужно снимать регулятор с генератора. Правда, для этого необходимо сделать очень мало действий. Крестовой отверткой выкручиваете два болта, отсоединяете провод и снимаете устройство вместе с щеточным узлом. Таким образом снимается регулятор напряжения на автомобилях ВАЗ 2108 и аналогичных моделей. Если же установлен он в подкапотном пространстве, как на ВАЗ 2106, то снимать его намного удобнее.
Для диагностики вам потребуется обычная лампочка, рассчитанная на работу от 12 Вольт. Желательно, чтобы ее мощность была не более трех Ватт. У регулятора есть два вывода, обозначенные русскими буквами «Б» и «В». С их помощью производится питание устройства от источника постоянного тока. Между контактами, которые идут к щеточному механизму, включается лампочка.
Если на выходе источника питания не более 14 Вольт, то лампочка должна гореть. В том случае, если повышается свыше 15 Вольт, лампа должна гаснуть. Если в обоих случаях лампочка горит, либо вовсе не загорается, то имеет место быть разрушение полупроводниковых элементов. Тогда поможет только полная замена регулятора.
И так продолжается эпопея с бортовой сетью в прошлом году я поменял родной генератор на генератор 372.3701 55А от ВАЗ 2108(покупал б/у, www.drive2.ru/l/1322019/), родной давал впринципе нормальное напряжения но когда ночью ехал свет мерцал на ХХ напряжение падало и все тускнело, после замены на новый генератор все стало нормально но напряжение было низковато, до 14 не доходило без нагрузки но при этом АКБ заряжался и проблем не возникало, но хочется совершенства!
Установка и подключение реле
Всегда работайте от устройства к аккумуляторам. В первую очередь подключите кабели к реле, затем установите предохранитель, и только после этого подключите кабель к аккумулятору. Такая последовательность безопаснее, чем подключение от аккумуляторов к устройству
На все кабели, идущие непосредственно от аккумуляторов необходимо устанавливать предохранители. Они защищают кабель от возгорания, которое может возникнуть при соприкосновении поврежденного положительного проводника с корпусом автомобиля или катера. Предохранители ставят как можно ближе к клеммам аккумуляторов так, чтобы большая часть кабеля была защищена.
Номинал предохранителей выбирают на 30-50% больше номинала реле. Например, для устройства, рассчитанного на 100 ампер, потребуется предохранитель на 130-150 ампер. Многие реле рассчитаны на перегрузку в 600% от номинала, однако выдерживает такой ток всего лишь в течении нескольких миллисекунд
| Ток зарядки | Минимальное сечение кабеля, мм2 | Номинал предохранителя, А |
| 50 | 10 | 75-80 |
| 70 | 16 | 80-90 |
| 90 | 25 | 125-130 |
| 110 | 35 | 150 |
| 120 | 50 | 150-175 |
Для защиты кабеля от аккумуляторов к реле подходят предохранители ANL, MRBF, MIDI / AMI. Для сигнальных проводников достаточно предохранителя на 5 ампер.
Неполадки блока предохранителей и их устранение
На ВАЗовской «шестёрке» предохранители установлены в двух блоках — основном и дополнительном. Конструктивно они выполнены из пластикового корпуса, плавких вставок и держателей под них.
Блоки предохранителей ВАЗ 2106: 1 — основной блок предохранителей; 2 — дополнительный блок предохранителей; F1 — F16 — предохранители
Оба устройства расположены в салоне слева от рулевой колонки под торпедой.

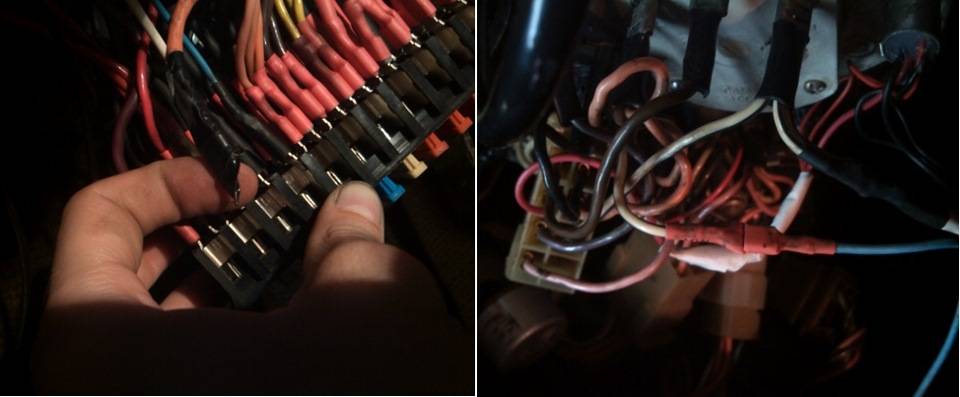

Блок предохранителей на ВАЗ 2106 установлен слева от рулевой колонки под торпедой
Как определить сгоревший предохранитель
Когда на «шестёрке» возникают неисправности с одним из электроприборов (дворники, вентилятор отопителя и т
д.), первое, чему следует уделить внимание — это целостности плавких вставок. Их исправность можно проверить такими способами:
- визуально;
- мультиметром.
Визуальная проверка
Конструкция предохранителей такова, что по состоянию плавкой вставки можно выявить работоспособность детали. Элементы цилиндрического типа имеют плавкое соединение, расположенное снаружи корпуса. Его разрушение может определить даже автолюбитель без опыта. Что касается флажковых предохранителей, то их состояние можно оценить на просвет. У сгоревшего элемента плавкая перемычка будет оборвана.
Определить целостность ножевого предохранителя довольно просто, поскольку элемент имеет прозрачный корпус
Диагностика контролькой и мультиметром
С помощью цифрового мультиметра работоспособность предохранителя можно проверить по напряжению и сопротивлению. Рассмотрим первый вариант диагностики:
- Выбираем на приборе предел для проверки напряжения.
- Включаем диагностируемую цепь (осветительные приборы, дворники и т. п.).
- Поочерёдно дотрагиваемся щупами прибора или контролькой к контактам предохранителя. Если на одном из выводов напряжение будет отсутствовать, значит, проверяемый элемент вышел из строя.
Таблица: номиналы предохранителей ВАЗ 2106 и защищаемые ими цепи
| № предохранителя (номинальный ток) | Наименования оборудования защищаемых электрических цепей |
| F 1 (16 А) | Звуковой сигнал Штепсельная розетка для переносной лампы Прикуриватель Лампы сигнала торможения Часы Плафоны внутреннего освещения кузова |
| F 2 (8 А) | Реле стеклоочистителя Электродвигатель отопителя Электродвигатели стеклоочистителя и омывателя ветрового стекла |
| F 3 (8 А) | Дальний свет (левые фары) Лампа сигнализатора включения дальнего света |
| F 4 (8 А) | Дальний свет (правые фары) |
| F 5 (8 А) | Ближний свет (левая фара) |
| F 6 (8 А) | Ближний свет (правая фара). Задний противотуманный фонарь |
| F 7 (8 А) | Габаритный свет (левый подфарник, правый задний фонарь) Лампа освещения багажника Правый фонарь освещения номерного знака Лампы освещения приборов Лампа подсветки прикуривателя |
| F 8 (8 А) | Габаритный свет (правый подфарник, левый задний фонарь) Левый фонарь освещения номерного знака Подкапотная лампа Лампа сигнализатора габаритного света |
| F 9 (8 А) | Указатель давления масла с лампой сигнализатора Указатель температуры охлаждающей жидкости Указатель уровня топлива Лампа сигнализатора заряда аккумуляторной батареи Указатели поворота и соответствующая лампа сигнализатора Сигнализатор приоткрытия воздушной заслонки карбюратора Обмотка реле обогрева заднего стекла |
| F 10 (8 А) | Регулятор напряжения Обмотка возбуждения генератора |
| F 11 (8 А) | Резервный |
| F 12 (8 А) | Резервный |
| F 13 (8 А) | Резервный |
| F 14 (16 А) | Элемент обогрева заднего стекла |
| F 15 (16 А) | Электродвигатель вентилятора системы охлаждения |
| F 16 (8 А) | Указатели поворота в режиме аварийной сигнализации |
Реле и DC-DC зарядное
Реле развязки и DC-DC зарядное устройство (зарядный конвертер) выполняют одну и туже задачу – заряжают дополнительный аккумулятор от генератора автомобильного или лодочного двигателя. Однако между этими устройствами существуют важные различия
Сравнение реле развязки и DC-DC зарядного устройства
- Напряжение зарядки
- Форма зарядного напряжения
- Ток зарядки
- Форма зарядного тока
- Зарядка LiFePO4 аккумулятора
- Скорость зарядки
- Двигатель EURO 5/6
- Напряжение генератора
- Постоянное Значение напряжение определяется регулятором генератора
- Максимальный ток определяется генератором Номинал генератора не должен превышать номинал реле
- Резко уменьшается с ростом напряжения аккумулятора
- Не подходит
- Ниже
- Не подходит
ЗАКАЗАТЬ
- 9 напряжений на выбор Выходное напряжение может отличаться от напряжения генератора. Например, 12 и 24, 12 и 36 и т.д
- 4 ступенчатый зарядный профиль Напряжение изменяется в зависимости от состояния аккумулятора. Для разряженного аккумулятора оно выше, для заряженного ниже
- Максимальный ток зависит от номинала устройства Устройство подходит для генераторов любой мощности
- Постоянный на первом этапе зарядки На втором этапе ток снижается по мере заряда аккумулятора
- Подходит Есть специальный режим для LiFePO4
- Высокая
- Подходит
ЗАКАЗАТЬ
Перегоревший предохранитель
Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.
Монтажный блок предохранителей Ваз 2107
Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.
Реле развязки с ограничением по току
При установке на носу катера подруливающего устройства или лебедки вдоль всего судна к основной аккумуляторной батарее приходится тянуть кабель. Сечение кабеля зависит от его длины и силы тока, и в данном случае составит 50-70 мм2. Если установить вспомогательный аккумулятор на носу, то он снизит затраты на кабель и уменьшит нагрузку на основную аккумуляторную батарею.
Вспомогательный аккумулятор необходимо заряжать. Для этого к нему подключают кабель от источника зарядки. Если вспомогательный аккумулятор не сможет поддерживать требуемое напряжение под нагрузкой, то нагрузка через кабели частично перераспределится на основную аккумуляторную батарею. Кабели от основного к вспомогательному аккумулятору должны быть на нее рассчитаны.
Автоматическое зарядное реле с ограничением по току Sterling Power CVSR. Прямоугольные выступы на корпусе реле — самовосстанавливающиеся полимерные предохранители. Предохранители допускают короткий всплеск тока, но нагреваются и увеличивают сопротивление, если сила тока не снижается. Падение напряжения на предохранителях увеличивается, реле «понимает», что устройство перегружено и размыкает цепь при безопасном токе 6 А. После того как предохранители остынут (через 5 минут), реле возвращается в рабочее состояние.
Для ограничения тока от основного к вспомогательному аккумулятору можно использовать реле. Если сила тока превышает номинал реле, сопротивление токоограничивающей цепи реле возрастет и уменьшит ток. После того как нагрузка спадет реле вернется к нормальному режиму работы. Благодаря реле сечение кабеля от основного к вспомогательному аккумулятору можно уменьшить до 16 или 25 мм2.
ГУ или генератор
Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

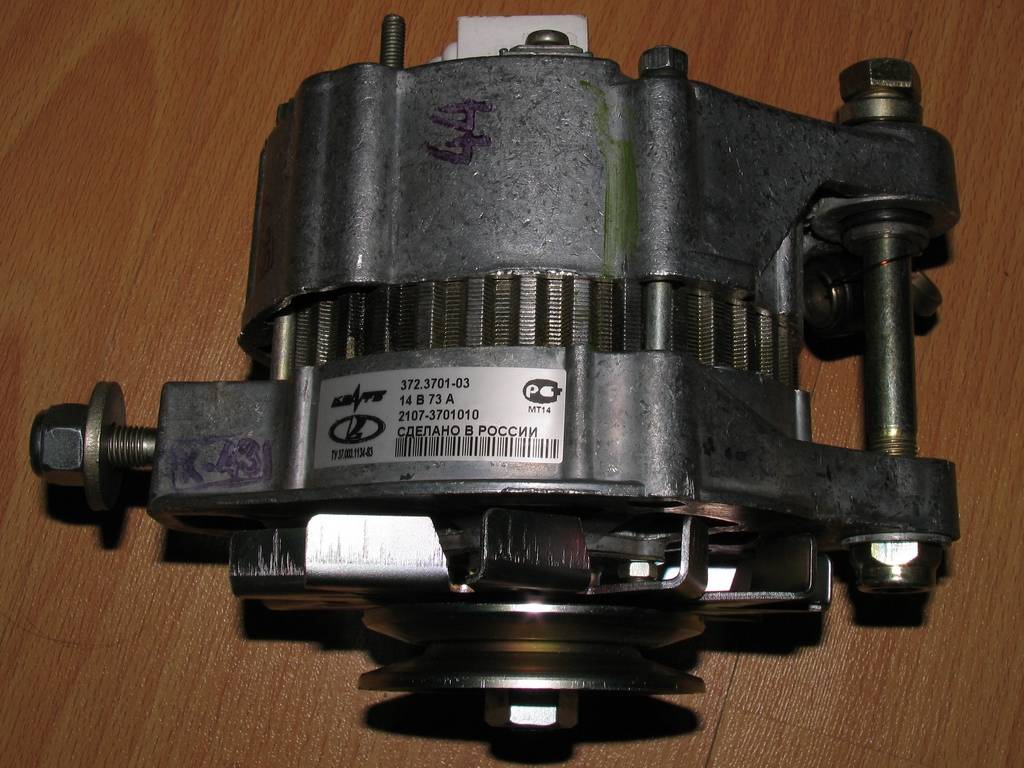

Генератор автомобиля ВАЗ
К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров
Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток
ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.
Схема подключения генератора на ВАЗ
| 1 | обмотка ротора генератора |
| 2 | генератор |
| 3 | обмотка статора генератора |
| 4 | выпрямитель генератора |
| 5 | аккумуляторная батарея |
| 6 | тумблер зажигания |
| 7 | контрольная лампа заряда аккумуляторной батареи |
| 8 | реле контрольной лампы заряда аккумуляторной батареи |
| 9 | блок предохранителей ВАЗ -2106 |
| 10 | дроссель |
| 11 | термокомпенсирующий резистор |
| 12 | добавочные резисторы |
| 13 | регулятор напряжения |
Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.
Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.
Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.
Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).
Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.
Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:
- как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
- в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
- затем через щётку напряжение идёт на обмотку возбуждения ГУ;
- затем – на отрицательную щётку, через которую и выводится на массу.
После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.
Реле заряда или реле контрольной лампы
Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.
Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.
Зарядка может пропадать в следующих случаях:
- Если изношены генераторные щётки.
- При неисправностях генерирующего устройства.
- Если неисправно реле зарядки.
- При выходе из строя выпрямительного блока (диодный мост).
Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.
Возможные неисправности генератора, их причины и методы устранения ВАЗ 2101
ПРИЧИНА | МЕТОД УСТРАНЕНИЯ |
Контрольная лампа горит или периодически загорается | |
| Проскальзывание ремня привода генератора | Отрегулируйте натяжение ремня |
| Обрыв в соединении между штекером «85» реле контрольной лампы заряда и центром звезды генератора | Проверьте и восстановите соединение |
| Разрегулировано или повреждено реле контрольной лампы заряда | Проверьте реле, отрегулируйте его или замените |
| Обрыв в цепи питания обмотки возбуждения | Восстановите соединение |
| Разрегулирован или поврежден регулятор напряжения | Зачистите контакты, отрегулируйте или замените регулятор |
| Износ или зависание щеток генератора; окисление контактных колец | Замените щеткодержатель со щетками; протрите кольца тряпкой, смоченной в бензине |
| Обрыв или короткое замыкание на массу выводов обмотки возбуждения генератора | Присоедините выводы обмотки к контактным кольцам или замените ротор |
| Короткое замыкание одного или нескольких «положительных» вентилей генератора | Замените выпрямительный блок генератора |
| Обрыв в одном или нескольких вентилях генератора | Замените выпрямительный блок генератора |
| Обрыв в соединении между штекерами «86» и «87» реле контрольной лампы заряда | Восстановите соединение |
| Обрыв или межвитковое замыкание в обмотке статора | Замените статор генератора |
Контрольная лампа не загорается при включении зажигания | |
| Перегорела нить накала | Замените лампу |
| Разрегулировано или повреждено реле контрольной лампы заряда | Зачистите контакты, отрегулируйте или замените реле |
| Обрыв в соединении между штекером «87» реле контрольной лампы заряда и штекером «I» блока предохранителей | Восстановите соединение |
| Короткое замыкание одного или нескольких «отрицательных» вентилей генератора | Замените выпрямительный блок генератора |
| Замыкание обмотки статора на массу | Замените статор |
Генератор работает, аккумуляторная батарея заряжается слабо | |
| Слабое натяжение ремня; проскальзывание при большой частоте вращения и при работе генератора под нагрузкой | Отрегулируйте натяжение ремня |
| Ослаблено крепление наконечников проводов на генераторе и аккумуляторной батарее; окислены выводы аккумуляторной батареи; повреждены провода | Очистите выводы батареи от окислов, затяните зажимы, замените поврежденные провода |
| Неисправна аккумуляторная батарея | Замените батарею |
| Разрегулирован или поврежден регулятор напряжения | Зачистите контакты, отрегулируйте или замените регулятор напряжения |
Аккумуляторная батарея перезаряжается | |
| Плохой контакт между массой и корпусом регулятора напряжения | Восстановите контакт |
| Разрегулирован или поврежден регулятор напряжения | Отрегулируйте или замените регулятор напряжения |
| Неисправна аккумуляторная батарея | Замените батарею |
Повышенная шумность генератора | |
| Ослаблена гайка шкива генератора | Подтяните гайку |
| Погнуты лопасти вентилятора | Отрихтуйте вентилятор или замените |
| Повреждены подшипники генератора | Замените подшипники |
| Межвитковое замыкание или замыкание на массу обмотки статора (вой генератора) | Замените статор |
| Короткое замыкание в одном из вентилей генератора | Замените выпрямительный блок |
| Скрип щеток | Протрите щетки и контактные кольца хлопчатобумажной салфеткой, смоченной в бензине |
Видео про «Возможные неисправности генератора, их причины и методы устранения» для ВАЗ 2101
Генератор не даёт зарядки, как найти и устранить неисправность.
Причина отсутствия заряда АКБ на ВАЗ 2101 . Как найти
https://youtube.com/watch?v=EGoltTS4LuM
Признаки неисправности генератора автомобиля или быстрая проверка генератора
Схема подключения генератора в автомобилях ВАЗ
Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:
- Р — розовый.
- Ф — фиолетовый.
- О — оранжевый.
- ЧБ — черно-белый.
- КБ — коричнево-белый.
- ЧГ — черно-голубой.
- К — коричневый.
- Ч — черный.
- Б — белый.
Основные неполадки
Если генератор начинает барахлить, то главные причины неисправности следует искать либо в бортовой сети, либо же это проблемы самого генератора. Если же генератор дает зарядку, но недостаточную, то, возможно, его слишком «нагрузили», поставив дополнительно к штатному электрооборудованию много других гаджетов, и он работает уже на пределе своих возможностей.
Уж больно наши автомобилисты полюбили тюнинговать ВАЗ 2110, добавляя, например, мощности динамиков, усиливая свет и т.п. Кое- кто в таких случаях меняет АКБ, например, ставит емкостью 70 Ач, вместо обычного ВАЗовского на 55 Ач.
Но если вначале это и может помочь, то со временем такая батарея будет садиться еще быстрее, поскольку штатный генератор не сможет обеспечить ее полную зарядку, не хватит у него для этого мощности.
Проведение диагностики регулятора напряжения
Проверить его можно несколькими способами. Заведите двигатель, дайте ему поработать, чтобы температура его достигла рабочего значения. Включаете ближний свет фар, противотуманные (если есть). Вооружаетесь мультиметром и производите замер напряжения на аккумуляторной батарее. Максимальное значение должно быть 14,8 Вольт. Если вы наблюдаете превышение этого значения, то нужно менять реле-регулятор напряжения. Это самый простой способ диагностики устройства.
Немного сложнее будет тот, при котором нужно снимать регулятор с генератора. Правда, для этого необходимо сделать очень мало действий. Крестовой отверткой выкручиваете два болта, отсоединяете провод и снимаете устройство вместе с щеточным узлом. Таким образом снимается регулятор напряжения на автомобилях ВАЗ 2108 и аналогичных моделей. Если же установлен он в подкапотном пространстве, как на ВАЗ 2106, то снимать его намного удобнее.
Для диагностики вам потребуется обычная лампочка, рассчитанная на работу от 12 Вольт. Желательно, чтобы ее мощность была не более трех Ватт. У регулятора есть два вывода, обозначенные русскими буквами «Б» и «В». С их помощью производится питание устройства от источника постоянного тока. Между контактами, которые идут к щеточному механизму, включается лампочка.
Если на выходе источника питания не более 14 Вольт, то лампочка должна гореть. В том случае, если повышается свыше 15 Вольт, лампа должна гаснуть. Если в обоих случаях лампочка горит, либо вовсе не загорается, то имеет место быть разрушение полупроводниковых элементов. Тогда поможет только полная замена регулятора.
И так продолжается эпопея с бортовой сетью в прошлом году я поменял родной генератор на генератор 372.3701 55А от ВАЗ 2108(покупал б/у, www.drive2.ru/l/1322019/), родной давал впринципе нормальное напряжения но когда ночью ехал свет мерцал на ХХ напряжение падало и все тускнело, после замены на новый генератор все стало нормально но напряжение было низковато, до 14 не доходило без нагрузки но при этом АКБ заряжался и проблем не возникало, но хочется совершенства!
Приобрел я Трехуровневый регулятор напряжения производства Энергомаш (67.3702-01), прочитал о нем много хороших отзывов, в борьбе с низким напряжением, вот собственно и он:
немного теории о нем:Переключение уровней регулируемого напряжения производится встроенным в регулятор трехпозиционным тумблером в зависимости от следующих условий:Уровень «минимум» — 13,6 Вольта для эксплуатации автомобиля при температурах воздуха свыше +20 ºС, затяжных подъемах и др.;Уровень «норма» — 14,2 Вольта для эксплуатации автомобилей в температурном режиме 0 ºС — +20 ºС;Уровень «максимум» — 14,7 Вольта для эксплуатации автомобилей при отрицательных температурах воздуха; при включении многочисленных дополнительных потребителей тока; после долговременной стоянки; после значительной разрядки аккумулятора, вызванной подключением устройств (магнитола, телевизор, холодильник и др.) при неработающем двигателе. более подробно тут______________________________________________________
ну и перейдем к установке, для начала я замерял напряжение со старым регуляторомпод нагрузкой и без нагрузки, на ХХ, как видим “не ахти”
далее снял генератор, хотел открутить на месте старый регулятор но болтики прикипели пришлось снимать, выкрутил старый регулятор с щетками и вкрутил щетки от нового
Казалось бы дело готово НО пи включении зажигания сразу затарахтело Реле которое шло на лампу зарядки (ведь система построена для 2108), почитав форумы нашел решение проблемы в 2х вариантах:
1. Сдёргиваем 2 провода (сдвоенный оранжевый и жёлтый) с реле зарядки и подключаем их к лампочке(12в 3-4W), эта лампочка так же будет выполнять роль контрольной лампы заряда аккума. — НО при таком раскладе у меня на панели не будет работать индикатор а он окажется только под капотом, да и зачем мне индикатор под капотом)2. Второй вариант мне понравился больше! — Снимаем с Реле Желтый и Черный провод соедияем их вместе(я переобжал один провод с мамы на папу), и изолируем, далее снял Реле и убрал, заизолировал оранжевый провод и уложил их к жгуту проводов чтоб не болтались, тоесть соединил Черный и желтый а оранжевый спрятал(ничего необрезал так как вруг придется ставить родной)
П.С. покупал давно его но никак не доходило поставить, цена была около 90 грн, на данный момент цена регулятора около 140 грн.
Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.
