Ремонт инерционного ремня безопасности
Со временем в ВАЗ 2110 начинает подклинивать ремень безопасности, то есть не дает вытащить ремень из катушки, даже когда Вы тянете его очень медленно. Либо зимой ремень тяжело вытягивается из катушки и приходится прикладывать большое усилие, чтобы пристегнуться.
Многие владельцы десяток сталкиваются с двумя неприятными моментами при использовании ремней безопасности:
- Заклинивает ремни безопасности, даже когда их вытягиваешь совсем медленно.
- Тугое вытягивание ремней безопасности на морозе
Согласно Правила ЕЭК ООН №14-05; 16-04, ГОСТ Р 41.14; 41.16. Неисправности ремней (не держит замок, катушка лениво втягивает лямку или не фиксирует ее и т.п.) самому устранять нельзя ! Любое вмешательство в конструкцию или способ установки ремня безопасности снимает с их изготовителя ответственность за правильное функционирование ремня и полученные в аварии травмы. Некоторые замки, втягивающие устройства и т.д. специально сделаны так, что после разборки собрать их уже нельзя. Но продувка сжатым воздухом — допустима;Поэтому все действия с ремнями безопасности Вы делаете на свой страх и риск.За любой ущерб и травмирование, связанное с вмешательством в ремни безопасности автор ответственности не несет.
Принцип работы ремней безопасности:
Блокиратор катушки сделан на основе храпового механизма, запираемого чувствительным элементом — маятником с полусферической опорой или металлическим шариком, расположенным в сфере большего диаметра . Шарик или маятник, смещаясь, через систему рычажков фиксируют за корпус храповую шестерню катушки. На ее оси на винтовых шлицах с малым углом установлен диск-маховичок.
Когда лямку вытягивают медленно, диск за счет трения только вращается вместе с валом, не запирая катушку.
Обратите внимание
При рывке ленты диск по инерции сильнее давит на винтовую поверхность, преодолевает силу трения и, сдвинувшись по винтовым шлицам, блокирует храповик Для того, чтобы отремонтировать катушку ремней безопасности своими руками нужно:Снимаем катушку ремней безопасности.
Снимать сиденья для этого не обязательно, достаточно сдвинуть их вперед и наклонить вперед спинки.Определяем сторону, где находится блокирующее устройство (как правило, это более толстая половина). Определить это можно, потрясся ремень около уха, где будет бренчать шарик, там и есть блокиратор.
Либо можно полностью размотать ремень, блокиратор на той стороне, где на боковине пластмассовый квадратик.
Снимаем крышку (нужно вытащить 4 пистона). Аккуратно, чтобы внутренности не рассыпались ! Крышку нужно снимать в горизонтальном положении.
- Разбираем катушку ремней безопасности (без усилий) и добраемся до блокирующего храповика.
- Добравшись до трущихся деталей удаляем загустевшую смазку, которая похоже на сухую субстанцию и только мешает четкой работе блокирующего механизма.
Рядом в прямоугольном корпусе с лапкой – шарик, который блокирует ремень при наклоне корпуса катушки.Смазываем механизм катушки ремня безопасности. А смазывать нужно смазкой, которая не густеет на морозе (литол, шрус, фиол, моторное или трансмиссионное масло не подойдут). Необходима морозостойкая смазка Циатим201 (или ее аналог), либо хорошая силиконовая смазка.
Кроме этого, для более четкой работы механизма ремней безопасности можно подогнуть скобу, а точнее подогнуть медную лапку, на которую воздействует шарик. Дело в том, что из-за веса шарика она слегка разгибается и ремень работает все хуже.
То есть нужно уменьшить угол сгиба медной лапки так, чтобы при вертикальном положении катушки фиксатор не входил в зацепление с зубцами катушки. Проверяем, чтобы при наклоне катушки фиксатор срабатывал.
Встречаются мнения, что можно просто выкинуть этот блок с шариком и ремни безопасности будут работать без проблем, однако этот фиксатор срабатывает не только при перевороте машины, но также является инерционным механизмом и заблокирует ремень даже при резком торможении или сильной тряске кузова. Поэтому, ничего выкидывать из катушки ремней безопасности не нужно.
Заклинило ремень безопасности: что делать, как отремонтировать
› Салон
Любой механизм в автомобиле может рано или поздно выйти из строя и доставить неприятности водителю. Иногда это незаметно, но бывает, что сразу доставляет неудобство. Например, так случается с ремнями безопасности. Они служат для защиты водителя и пассажиров от опасных перемещений при аварии или резком торможении, чем предотвращают получение травм.
Это устройство изобретено давно, и за все время использования спасло много жизней людей. Неработающий ремень безопасности необходимо срочно заменить или отремонтировать, так как ездить с ним опасно. Тем более, что это является нарушением Правил дорожного движения.
Когда ремень безопасности не вытягивается, то проблему можно решить простыми способами своими руками.
Основные причины поломки
Если в автомобиле не вытягивается ремень безопасности, значит он заклинил. Чтобы устранить неисправность, нужно разобраться в том, как работает механизм. Скорее всего, вышел из строя блокиратор. Внутри находится чувствительный элемент в виде шарика, который осуществляет блокировку. Он передвигается рычажками, входит в зацепление с шестеренками. Если он втягивается быстро, то маховик сильнее воздействует на винтовую поверхность и блокирует шарик.
Когда замок заклинивает – не помогает даже медленное вытягивание ремня. Разберем возможные причины поломок.
- Чаще всего ремень не вытягивается из-за большого износа системы блокировки. Это связано с выходом из строя из-за износа некоторых деталей механизма. Хорошо, если такая неисправность обнаружена только во время пристегивания водителем. Опаснее, если катушка заклинивает во время движения автомобиля.
- Блокировка устройства в связи с дорожной аварией. Конструкция блокирующего устройства сделана таким образом, что при сильном ударе могут сработать пиропатроны, которые устанавливаются на некоторых моделях автомобилей. В этом случае замок полностью заклинивает, и разблокировать его нет возможности.
- Поломка некоторых деталей. Здесь выход только один – заменить дефектные детали или механизм в сборе.
Водителю может поступить сигнал о неисправности ремня безопасности. Вид сигнала зависит от модели транспортного средства: в виде горящей лампочки или звука.
Проблема с катушкой
Современные ремни безопасности оснащены специальной катушкой, на которую происходит намотка. Она имеет сложное устройство, позволяющее блокировать вытягивание ремня при резком рывке или дорожной аварии. Может возникнуть проблема с такой катушкой, если в ней износились детали, попала грязь, начала подклинивать, либо произошла поломка деталей.
В таких случаях необходимо срочно принимать меры, так как это угрожает опасности водителя и пассажиров во время движения. Неисправность можно устранить самостоятельно, если придерживаться определенных рекомендаций, о которых пойдет речь в следующих разделах. Но как проверить работоспособность и отсутствие проблем с катушкой до поездки на автомобиле? Для этого существуют свои методы.
Способы диагностики
Разберем порядок и способы проверки состояния ремней безопасности. Для примера рассмотрим, как провести диагностику на автомобиле Форд Фокус.
Если случилось ДТП и сработали подушки безопасности, то ремни нужно заменить новыми.
Недостаточное втягивание ремня
Если лента втягивается плохо, проверьте, как установлены декоративные крышки, не касаются ли они ременной ленты. Также посмотрите, не трется ли ремень о втягивающий механизм. Если факт имеет место, то ослабьте крепящий болт и выровняйте устройство, чтобы лента находилась посередине.
В большинстве автомобилей устанавливаются 2 передних и 3 задних ремней безопасности с катушечными механизмами. Они оснащены двойной защитой чувствительными элементами.
- Датчик движения машины – блокирует ремень во время торможения, крутых поворотов, спусков, подъемов.
- Датчик движения ремня – блокирует его при резком вытягивании.
Указанные системы должны исправно функционировать. Чтобы их проверить, используются специальные способы контроля.
Первый способ
Для этого потребуется участие двух человек. Первый способ заключается в торможении. Во время контроля люди в автомобиле не должны мешать работе ремней безопасности.
- Выберите ровный участок дороги с хорошим обзором.
- Водитель должен сидеть в удобном положении, пристегнутым ремнем безопасности, правильно отрегулированным.
- Двигайтесь не быстрее 10 км в час.
- Резко затормозите, остановив машину. Если блокировка исправна, то ремень заблокируется.
- Проверка выполняется два раза для переднего и заднего мест.
Как разблокировать ремень безопасности ВАЗ?
Иногда после аварии ремни безопасности могут заклинить. Конструкция некоторых транспортных средств иногда не позволяет выполнить демонтаж ремней. Поэтому в некоторых случаях после аварии приходится их просто срезать и менять на новые. Но в большинстве случаев ремни безопасности можно разблокировать. Мы расскажем вам о нескольких способах.
Основные составляющие элементы ремней
Необходимость ремонта и восстановления ремешков безопасности после блокировки актуальна практически для всех автолюбителей, когда-либо попадавших в ДТП. На определенные ситуации механизм ремней реагирует как на дорожно-транспортные происшествия. Это либо авария и срабатывание подушек безопасности, либо просто высокая нагрузка на устройство. В такие моменты срабатывает встроенный в систему пиропатрон. Заклинивать устройство может и в результате резкого торможения.
Если ремешки заклинило и они не работают, то действуют в соответствии с конструктивными особенностями машины. В некоторых моделях автомобилей запчасть не подлежит ремонту и ее разблокирование невозможно. Другого выхода, кроме как срезать ремень и установить вместо него новый, у автовладельца нет. Но в большей части транспортных средств изделия подлежат восстановлению, их механизмы можно ремонтировать. Часто в машинах при столкновении системы выстреливают обоими пиропатронами на передних сиденьях. Поэтому если вы едите один, а пассажира рядом нет, то все равно следует проверить, работает ли ремешок.
Другие причины неисправности ремней
Блокировка ремешков может произойти по другим причинам:
- Естественный износ изделий. В результате длительного использования ремешок перестает втягиваться. Это обусловлено износом как самого ремня, так и механизма блокировки или одного из ее элементов.
- Ремешок не втягивается из-за низких отрицательных температур либо износа роликового устройства.
- Произошла поломка замка катушки либо вышло из строя основное устройство.
- Ремешок не втягивается после его отсоединения либо его заклинило в результате попытки застегнуться.
Пользователь zhenya0164Wende в видео предлагает ознакомиться с процессом разблокировки ремня в Шевроле Авео T300.
Как разблокировать
Естественно, если ремень заклинил, лучше всего обратиться к профессионалам. Но, если у вас недостаточно средств, но есть много свободного времени, а также, если вы желаете научиться чему-то новому, можете выполнить эту операцию самостоятельно. Существует несколько вариантов, которыми мы с вами сейчас поделимся.
Пиропатрон со втулкой
Изначально необходимо снять весь механизм ремней безопасности. В большинстве случаев это не вызывает проблем. Хотя в определённых авто для демонтажа данного устройства придётся снять передние колеса.
Теперь ищем доступ к пиропатрону (именно он блокирует всю систему).
Имея механизм в руках, ищите пружинку. Аккуратно отвинтите все болты, чтобы её достать (иногда может вылететь).
Далее снимите ремень и не скручивая его – отложите в сторону.
После вы увидите оболочку пиропатрона, которую нужно снять с ремня (воспользуйтесь для этой цели ключом-звездочкой).
Следующий этап: нужно снять крышку устройства (может фиксироваться не только болтами, но и герметиком). Рекомендуем в таком случае воспользоваться канцелярским ножом.
Перед вами будет капроновая втулка с шестью медными обрезками (именно они блокируют ремень).
Эти кусочки нужно удалить. При этом втулку не трогайте.
Установите пиропатрон на место и закрутите это устройство в корпус механизма
Важно, перед установкой на место подкрутите ремень своими руками – нескольких кругов будет достаточно. Для чего это делать? После подобных манипуляций пружина немного ослабнет.
Установите пружину на её место и зафиксируйте.
Работа завершена
Если же ремешок и дальше не работает, его придётся заменить.
Стирка
В процессе эксплуатации ход ремня безопасности может со временем затрудняться, блокироваться. Причиной данной ситуации зачастую бывают не механические повреждения системы, а просто ее загрязнения. Это может привести к тому, что в нужный момент система безопасности просто не сработает.
Одним из самых популярных методов в среде автолюбителей является снятие ремня и его стирка. Трудностью этого варианта очистки является то, что полностью отсоединить ленту безопасности очень затруднительно.
На сегодняшний день автолюбители разработали простую технологию чистки ременной ленты, которая требует минимум усилий:
- Понадобится ведро с водой, губка и неагрессивное моющее средство, которое должно хорошо пениться и смываться. Подойдет «Фейри» или «Ваниш».
- Вначале нужно максимально размотать ремень, прикладывая плавные усилия без малейших рывков.
- Затем требуется зафиксировать ленту с помощью воткнутой в спинку переднего сидения иголки или предварительно вымытой открытой двери.
- Обработать тщательно поверхность с двух сторон несколько раз.
- Помытую влажную ленту ремня закатать внутрь катушки, вытянуть обратно и опять промыть. Таким способом можно избавиться от внутренней грязи.
- В конце остатки моющего средства смыть чистой водой, закрепить ленту и оставить ее для просыхания.
Симптомы выхода из строя
Производители автомобилей заботятся о здоровье водителей и пассажиров. Они делают это не по доброте душевной. Понятно, почему так происходит. Чтобы получить возможность продавать машины на рынке Евразийского экономического союза, предприятия обязаны соблюдать требования технического регламента — ТР ТС 018/2011 «О безопасности колесных транспортных средств». Со временем оборудование изнашивается и появляются неприятные симптомы, связанные с ремнями безопасности:
- не вытягиваются;
- не втягиваются;
- заклинивают.
Любой из симптомов может попортить немало нервов. Вы садитесь за руль, тянете за лямку максимально плавно, а лента не двигается с места. При нажатии на красную кнопку «Press» защелка не расстегивается. Если все же удалось освободиться, ремень приходится заталкивать обратно по паре сантиметров. Нужно бороться с заеданием и вовремя ремонтировать механизм. Подобные проблемы возникают не на пустом месте.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Поломки и опасности
Итак, авария осталась позади, все сидящие в салоне живы и относительно невредимы. Но встает вопрос восстановления авто, в частности — что делать с «выстрелившим» преднатяжителем? Иногда бывает и такое — при покупке машины с рук оказывается, что хитрый продавец не сказал будущему хозяину, что была авария и все элементы защиты сработали.
Что делать в таком случае
Ответ на вопрос, что делать, однозначен — идти в салон и восстанавливать. Лучше не пытаться это сделать своими руками. В лучшем случае, любитель не выполнит замену качественно. А с пиропатронами это просто опасно. Есть смысл сделать это самостоятельно только в случае, если у автовладельца есть достаточные навыки для этого и он хорошо разбирается в механизмах авто.
Восcтанавливаем ремни безопасности после взрыва пиропатрона.
Модераторы: Ugin, odyssey, Camel, snow1975
Инструкция подойдет для всех RX2.

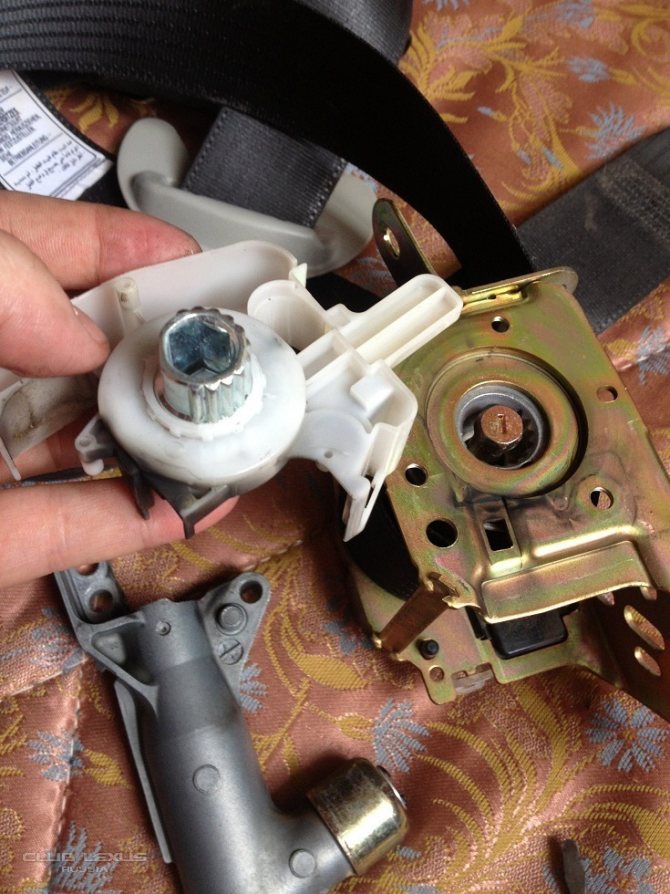

Начнем со снятия ремней. Нам понадобится: плоская отвертка для снятия пистонов и фишек, ключи на 14 и 10.Подробно расписывать не буду там все элементарно, нижняя панель на двух пистонах снизу и под уплотнителем дверей,сняв его вы увидите два болта на 10, которые освободят верхнюю панель, у нее есть еще один пистон сверху. Аккуратно снимаем две фишки от преднатяжителя ремня и от пиропатрона(желтая фишка с черным предохранителем от снятия, оттяните его и она выйдет). Откручиваем верхнюю точку ремня, гайка на 14, нижний болт на 14 и на 10. Идем домой в теплой обстановке ковыряться с ремешками))
Для их разбора нам понадобится: крестовая отвертка, плоская отвертка, тоненькая плоская отвертка, шестигранник на 5. Начнем разбирать ту часть где стоит пиропатрон. Поддеваем плоской отверточкой ушки пластиковой крышки.
Сняв ее вы услышите сматывание ленточной пружины(если она у вас не слетела, но и это легко поправимо). Видно нагары от взрыва патрона. Откручиваем два болта под шестигранник и 2 под крестовушку.
Вот эта зубчатая пластина и выстрелила, притянув вас к сидению этой шестерней. Она то нам как раз и мешает.
Можете попробовать ее забить обратно, но только смотрите что бы она не мешала вращению и шестерне и диску под шестерней.
Лучше вообще уберите ее, все равно от нее толка больше нет.
Берем часть где находится эта шестерня.
Аккуратно переворачиваем и вытаскиваем ее от туда.
Внутри находятся 3 зубчатых целиндрика, которые клинят ваш ремень в момент удара.
Но в момент выдвижения той палки с зубами они зализывают все зубы и задирают боковые поверхности.
По этому нам они очень мешают и абсолютно не нужны) вытаскиваем их и кусочки пластика от корпуса.
Собираем эту часть с пиропатроном в обратном порядке. Займемся второй частью которая крепится к патрону и собственно втягивает ремень. Открываем корпус плоской отверточкой и видим пружину, но это совсем не та пружина которая нам нужна, поднимаем шестерню с пружиной и видим еще одну ленточную пружину.
Аккуратно одеваем шестерню в пас нижней пружины, придерживая другую.
После закрытия проверьте работоспособность большой плоской отверткой просто покрутив пас. Сейчас самый сложный процесс, скорее не столько сложный, сколько не удобный. Я находился дома один, поэтому пришлось изворачиваться, но вы можете прибегнуть к помощи друга. Наша задача одеть часть с пружиной на часть с пиропатроном. Для этого заранее сматываем ремень почти до конца. Далее закручиваем пружину плоской отверткой до тех пор пока отвертка не начнет вырываться из рук(я использовал отвертку с трещеткой, очень удобно). Далее вставляем тонкую плоскую отверточку в пас и давим, что бы лента не размоталась обратно.
На все это сверху одеваем ремень с пиропатроном, попав в пас с пружиной.
Поздравляю вас, у вас есть рабочий ремень!
P.S.: если у вас авто в аварии переворачивалось, то нужно снять пластик с другой стороны от пиропатрона, и вытащить от туда розовый квадратик с шариком(квадратик может быть другого цвета), если нет то шарик обязательно оставьте, он блокирует ремень при опрокидывание авто. Не забудьте перекинуть маленький рычажок с пружиной около шарика в другую сторону. Если у вас этот механизм тоже клинит, можете достать маленькие шестеренки сверху и собрать все обратно.
Повторюсь, я это сделал что бы безопасно двигаться на авто пока не придут новые ремни. Но после проделанной процедуры ремни полностью работоспособны, как и на большинстве автомобилей без пиропатронов и преднатяжителей.
Спасибо за внимание. Буду рад если помог кому нибудь
Если что не понятно задавайте вопросы, постараюсь всем ответить)
Источник
Можно ли предотвратить загрязнение
Если не хочется возиться с мойкой ремней безопасности, можно воспользоваться советами бывалых водителей, которые умудряются оставаться в чистой одежде даже после длительного пребывания за рулём. Вот что они советуют:
- пользоваться съёмными накладами на ремень безопасности, которые легко снять и постирать;
- не открывать окна во время езды, а пользоваться кондиционером;
- не перевозить в салоне авто пыльные и грязные грузы;
- обработать поверхность ремня силиконом из баллончика;
- протереть поверхность ремня спиртом;
- пристёгиваться не от случая к случаю, а каждый день, тогда ремень не успеет запылиться;
- если ездить всегда в чистом, то место контакта ремня с одеждой не загрязнится;
- заворачивать края куртки, чтобы ремень попадал не на наружную часть куртки, а на внутреннюю;
- по возможности ездить в джинсовой одежде, которую трудно запачкать;
- поверх чистой одежды перед посадкой за руль набрасывать ветровку.
Есть ещё один действенный метод, чтобы не пачкать одежду ремнём безопасности – просто не пристёгиваться. Но не советуем вам таким образом блюсти чистоту футболок и рубашек, так как статистика свидетельствует, что в 70% случаев во время ДТП именно ремни безопасности спасают жизнь водителям и пассажирам. Так что сами подумайте, что для вас лучше – постирать измазанную ремнём футболку или в случае ЧП валяться на асфальте в чистой, но окровавленной футболке. И не говорите потом, что мы вас не предупреждали…
Требования к детским креплениям
Для удерживания ребенка во время автопутешествия существует целая линейка специальных приспособлений. К удерживающим устройствам для детей в автомобиле предъявляются два основных требования:
- они должны сохранить жизни малышу и не привести к деформации тела в ситуации резкого торможения;
- они должны отвечать требованиям комфортности.
В случае дискомфорта ребенок отвлечет водителя, что может обернуться аварией. Разновидности ремешков выбирают в зависимости от веса ребенка. К примеру, для малыша массой от 0 до 10 кг это будет один вид приспособлений, для детей массой более 22 кг придется купить другой вариант. Обязательно следует информировать продавца, для каких целей совершается покупка.
Сигнализатор непристегнутых ремней безопасности ваз 2110
Сигнал непристегнутых ремней — интересная опция в автомобиле. Когда сигнал непристегнутых ремней установлен — его хотят отключить, а когда его нет — хотят сделать
- Доработать замок ремня безопасности водителя
- Доработать замок ремня безопасности пассажира и установить датчик присутствия пассажира
- Провести проводку от БСК до датчиков в замках ремней безопасности
Принцип работы сигнализатора непристегнутых ремней безопасности
При отстегнутых ремнях в замках ремней безопасности контакты замкнуты на массу автомобиля.В момент пристегивания ремня безопасности водителя масса разрывается и сигнал с БСК пропадает.Цепь пассажира имеет датчик присутствия пассажира (чтобы не сигнализировало, когда пассажира нет) и при отсутствии веса на сиденье цепь массы разомкнута этим датчиком. Как только пассажир садится на сидение, под его весом контакты датчика присутствия пассажира замыкаются, и срабатывает сигнализатор. Когда пассажир пристегнется, то сигнал гаснет.То есть принцип такой же как на любой другой машине: Если Вы в машине одни и не пристегнуты, то контролируется только Ваш замок, если есть пассажир, то контролируется еще и его замок.Отличие лишь в сигнализации, если в иномарках сигнал непристегнутых ремней пищит все время, а иногда еще и с нарастающим звуком, то на ВАЗ 2110 БСК при непристегнутых ремнях пиликает только три раза (в момент обнаружения). Потом только светится красная лампа непристегнутых ремней. xn--2111-43da1a8c.xn--p1ai
