Ремкомплект главного тормозного цилиндра – поменяем сами!

Замена Ремкомплекта Главного Тормозного Цилиндра Ваз 2110

Правильно замена главного тормоза Сделать цилиндр ВАЗ 2110

Вагон 2110 отечественный автомобиль оснащен тормозная система с разделенными диагональными контурами для высокой эксплуатационной безопасности. Первый тип цепи предназначен для работы переднего правого и заднего левого тормозных устройств.

Схема второго типа предусматривает переднее левое и правое заднее устройства. Наличие двух цепей позволяет заменить их в случае отказа одного из них.

Если эффективность системы резко снижается, это часто указывает на состояние холостого хода тормоза главный цилиндр. Чтобы исправить ситуацию, вам необходимо отремонтировать или заменить такой компонент, как главный цилиндр.

инструменты

Для ремонта главного тормозного цилиндра ВАЗ 2110 потребуются следующие инструменты:

  • Плоскогубцы;
  • Отвертка;
  • Ключи 13, 15, 17;
  • Гаечный ключ на 17 колец;
  • Торцевой гаечный ключ на 13;
  • Специальный тормозной ключ 10;
  • Тормозная жидкость;
  • Некоторые компоненты: вилки; резиновые колпачки.

Тогда вы можете начать ремонт ВАЗ 2110 и заменить запчасти.

Демонтажные

Для замены и ремонта поврежденных тормозной цилиндр Основной тип, вам нужно удалить его из ВАЗ 2110, вам нужно сделать это в несколько шагов:

Осторожно отсоедините все трубопроводы от такой детали, как главный цилиндр; Отсоедините жгуты проводов от индикатора тревоги. тормоз жидкости. Они связаны терминалами; Утечка жидкости и загрязнение механизма должны быть предотвращены; монтажные и трубопроводные отверстия должны быть закрыты; Затем снимите его вместе с резервуаром, чтобы открутить крепежные гайки, которые крепят его к усилителю вакуумного типа; После снятия датчика уровня жидкости ВАЗ 2110 вся тормозная жидкость должна быть слита из цилиндра и нагрета;

Они связаны терминалами; Утечка жидкости и загрязнение механизма должны быть предотвращены; монтажные и трубопроводные отверстия должны быть закрыты; Затем снимите его вместе с резервуаром, чтобы открутить крепежные гайки, которые крепят его к усилителю вакуумного типа; После снятия датчика уровня жидкости ВАЗ 2110 вся тормозная жидкость должна быть слита из цилиндра и нагрета;

Ремонт автомобилей в гаражных (домашних) условиях. Комплект для ремонта

Компания БРТ № 22.

2110 Ремонт главный тормозной цилиндр

Ремонт основной тормозной цилиндр

на десять БЕЗ УДАЛЕНИЯ !!!

Вы можете только добавить, что, если в этом нет особой необходимости, вы не должны удалять резервуар из основного резервуара. Чтобы полностью разобрать, нужно снять резервуар. Он должен быть строго изменен, чтобы собрать и установить его на место.

Все компоненты должны быть промыты очищенной тормозной жидкостью или изопропиловым спиртом перед началом сборки. После этого вы должны тщательно высушить все компрессором, а затем протереть каждый сухой чистой тканью.

Главное Не допускайте попадания минеральных масел прямо или косвенно в компоненты, также опасно попадать в передние компоненты. тормозной цилиндр основной тип, керосин и дизель.

Ремонт нюансов

Уплотнения требуют особого внимания. Время пребывания колец в изопропиловом спирте не должно превышать двадцати секунд, после чего они должны быть немедленно высушены компрессором.

Поверхность зеркала и поршневые элементы должны быть идеально чистыми и не иметь ржавчины. Любая разборка и ремонт неисправного главного тормозного цилиндра должны сопровождаться заменой уплотнений, даже если они находятся в нормальном состоянии. Манжеты устройства также требуют внимания, если они опухшие и опухшие и требуют замены.

Ведь необходимо проверить упругость поршневых пружин, это нужно делать под нагрузкой. Длина пружины под воздействием нагрузки должна составлять 39,01–45,9 Н (3,8–4,8 кгс). 41 мм, в другом варианте такие показатели должны составлять 82,01–99,48 Н ( 8,35–10 15 кгс). 21 мм. В свободном состоянии пружина должна иметь длину 59,8 мм. Если у пружин нет таких индикаторов, их необходимо заменить.

Ремонт ВУТ и главного тормозного цилиндра УАЗ Хантер 31519

Симптомы неполадки:

Педаль тормоза вдруг стала мягкой, но не то чтобы сразу проваливается, а при первом нажатии плавно уходит вниз до упора. Машина при этом плавно снижает скорость. При повторном нажатии педаль более жесткая, машина почти нормально тормозит (с учетом того, что пока-что сзади барабаны), но педаль потихоньку доходит до упора.

Осмотр УАЗа:

1. Тормозная жидкость из бачка не уходит. 2. Визуальный осмотр тормозных магистралей и шлангов подтечек не выявил. 3. Главный тормозной цилиндр сухой. 4. Проверка состояния передних тормозных колодок показала: износ колодок 15-20% 5. Проверка состояния задних тормозных колодок пока еще не производилась. 6. У пациента присутствует “колдун” (с завода).

Проведенные процедуры:

Сегодня была проведена процедура прокачки тормозной системы. Прокачаны все четыре колеса. Израсходована одна бутылка тормозной жидкости DOT4, объемом 455 мл. До прокачки бачок с тормозной жидкостью был на уровне MAX. При условии, что по “Букварю” “Хантера” в системе гидропривода тормозов 0.6 литра тормозухи, можно предположить, что система прокачана полностью, воздух в системе отсутствует. Лечение не помогло.

Было подмечено, что при прокачке тормозная жидкость из клапанов выпуска воздуха передних тормозов выходила под давлением (напористой струйкой) и в большом объеме. При прокачке задних тормозов (при том же количестве “качков”) напор был слабый, объем вытекающей жидкости меньше, чем с передних). Может, это нормально, но для правильной постановки диагноза может пригодиться.

совместной заменой вакуумного усилителя и главного тормозного цилиндра.

Очень много положительных отзывов, и даже восторгов со стороны УАЗоводов, сыскал ВУТ производства ОАО “Автодеталь-сервис” Это не реклама!Решено – покупаю ВУТ и ГТЦ именно АДСовские. Искать в Коломне такой ВУТ я даже не пытался, поскольку вероятность “крайне мала” (с) и ценник будет “конским”. Надо ехать в столицу… Ранним морозным утром сажусь в электричку до Москвы. Вагоны полны людей, для которых два с половиной часа поездки до “Нерезиновой” – всего лишь рабочие будни. Купив всё необходимое, возвращаюсь в провинцию. Итак: 42020.3151-3510010 – Вакуумный усилитель тормозов ОАО “АДС” – 2410 руб.

Вакуумный усилитель тормозов

3160-3505010 – Цилиндр тормозной главный ОАО “АДС” – 1240 руб.

Цилиндр тормозной главный

3160-3506060 – Шланг тормозной передний “Fenox” (АДС не было) – 340 руб. за две штуки. Всегда полезно иметь в запасе.

Общий вид покупки

Ясным субботним днём едем с другом в гараж, чтобы вплотную заняться тормозами

Переходим, непосредственно, к ремонту:

Натюрморт со старым ВУТом

Подтёки на шланге обратного клапана – случайно пролитая тормозная жидкость, а не дефект тормозной системы.

Изучив “Букварь”, снимаем старый ВУТ и ГТЦ.

Старый ВУТ раза в два тяжелее нового. Почему?

Освободившееся подкапотное пространство

Пользуясь народными советами, медные магистрали, после откручивания от ГТЦ, были закрыты защитными резиновыми колпачками, снятыми с клапанов выпуска воздуха суппортов. После установки ГТЦ, наполняем бачок тормозной жидкостью, пару раз давим на педаль тормоза, до момента, когда жидкость потечет из выпускных каналов, а уж только потом прикручиваем медные магистрали. Это позволяет избежать большой воздушной пробки на выходе из ГТЦ.

Новые детали на своём месте

Каких либо сложностей, при замене ВУТа и ГТЦ не возникло, неожиданные сюрпризы подстерегали нас при прокачке тормозов. Далее, действуя по тому же “букварю”, при работающем на режиме холостого хода двигателе, прокачиваем тормозную систему: задний правый, задний левый тормозные механизмы, передний контур регулятора давления, передний правый, передний левый тормозные механизмы. Так вот, при попытке прокачать задний левый тормозной механизм, мы столкнулись с тем, что тормозная жидкость из клапана выпуска не поступала. Внимательный осмотр магистрали выявил причину неисправности – пережатая медная трубка. При неприятном стечении обстоятельств (просевшие рессоры + элементы пересеченной местности) чулок моста “встречается” с трубой резонатора, и как назло, в точке столкновения проходит медная трубка тормозной магистрали. Удар – и трубка сплющена. Поскольку в гараже нет склада с запасными частями, а день близится к концу, принимаем решение аккуратно устранить неисправность с помощью ударных инструментов и… нежности))). Неисправность устранена, но состояние трубки доверия не внушает, поэтому эта часть магистрали впоследствии будет полностью заменена.

Неисправности ГТЦ

Тормозная система ВАЗ 2101 конструктивно имеет множество деталей, которые по причине износа, низкого качества или несвоевременного обслуживания могут выйти из строя. Можно выделить следующие характерные признаки неполадок:

  • медленная остановка транспортного средства после нажатия на тормозную педаль. Одна из причин — пришли в негодность манжетные уплотнения поршней, что привело к потере герметичности;
  • большое усилие на педаль. Такая проблема появляется при увеличении манжет в размерах, например, при установке некачественного ремкомплекта;
  • тормозная педаль имеет короткий ход. Рабочей среде, т. е. тормозной жидкости, некуда уходить из-за того, что засорилось компенсационное отверстие. Кроме этого, возможно перекрытие канала разбухшими манжетами;
  • автомобиль тормозит только при упоре педали в пол. Этот говорит о полном выходе манжетных уплотнений из строя, когда жидкость уходит в бачок, а не в систему;
  • тормозные колодки не отходят от дисков и барабанов, в результате чего они нагреваются во время движения. Причина кроется в заедании одного из поршней либо образовании засора в перепускном отверстии.

Указанные признаки могут проявляться также и при неполадках с другими частями системы торможения. Например, педаль может проваливаться при отсутствии жидкости в одном из колёсных цилиндров либо в случае попадания в систему воздуха

Поэтому для окончательной диагностики необходимо обратить внимание на дополнительные особенности поведения автомобиля. Например, есть определённые признаки, которые явно указывают на проблемы с другими составляющими тормозной системы, а не с ГТЦ:

  • увод автомобиля в сторону при торможении;
  • подклинивание тормозных механизмов на одном из колёс;
  • появление звуков, нехарактерных для нормальной работы тормозов (скрип, писк, скрежет);
  • нагрев тормозных колодок либо дисков на одном колесе.

Проверка главного тормозного цилиндра

Самая частая причина неполадок ГТЦ — износ уплотнителей. При замене манжет нужно учитывать, что ремонт имеет смысл лишь в том случае, когда поршень и стенки цилиндра не имеют выработки. Иначе замена резиновых уплотнений не принесёт никакого результата и вскоре всё равно придётся ставить новую деталь. Перед тем как приступить к проверке главного гидропривода тормозов, следует убедиться, что с другими элементами системы проблемы отсутствуют:

  1. Осматривают колёса с внутренней поверхности на предмет выявления подтёков тормозной жидкости из РТЦ.
  2. Проверяют целостность бачка и шлангов, соединяющих его с ГТЦ, а также наличие жидкости и её уровень.

Явным признаком того, что с главным цилиндром возникли неполадки, является появление жидкости на корпусе узла. Исправный механизм должен быть всегда сухим без намёка на протекание. Если гидропривод утратил герметичность, его необходимо демонтировать в обязательном порядке для дальнейшей разборки и ремонта. Определить, что ГТЦ перепускает жидкость, т. е. она не поступает в систему, а возвращается в расширительный бачок при нажатии на педаль, можно следующим образом:

  1. Открывают крышку резервуара.
  2. На водительское место усаживают помощника. Двигатель не запускают.
  3. Напарник нажимает на педаль тормоза, а вы прислушиваетесь к звукам, которые исходят из бачка.
  4. Если из ёмкости слышно бульканье, а педаль при этом легко нажимается, значит, жидкость вместо системы поступает в бачок. Неисправность заключается в износе уплотнителей, которые неспособны создавать необходимое давление в контурах цилиндра.

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Симптомы поломки ГТЦ

Главный симптом или признак поломки тормозного цилиндра — это неравномерность подачи жидкости к колесам, из-за чего происходит нарушение в работе срабатывание тормозов.

Износ уплотнительных манжет влияет на давление. Если резиновые уплотнения стали не плотными, давление в системе уже меньше (подробнее ниже смотрите на видео).

Если в жидкости есть частички абразивных веществ (песок, камешки), то на поршне и цилиндре появятся задиры и быстро износятся резиновые уплотнительные манжеты.

Как видите, некачественная тормозная жидкость, то есть не чистая, имеющая примеси, засорит отверстия и сделает царапины и задиры на соприкасаемых трущихся поверхностях.

При обнаружении симптомов, признаков неисправности тормозной системы, найти, отремонтировать или заменить нужно срочно, так как эта система безопасности и управления транспортом.

Если педаль тормоза нажимается без усилий, или вообще проваливается, то причина в утечке жидкости, или в компрессионном отверстии. Если отверстие компрессии закупорится или закроется, то давление не будет создаваться. Также, может произойти заедание поршня. При заедании поршня, педаль тормоза будет нажиматься незначительно. Признаком заедания поршня может быть срабатывание тормозов даже, если педаль не нажата.

Инструкция

Уровень тормозной жидкости в бачке должен быть достаточным (выше средины или до отметки MAX). При недостаточном количестве жидкости произойдет завоздушивание тормозной системы, что существенно усложнит работу, ведь помимо замены ЗТЦ необходимо будет прокачивать систему. Ниже приведена пошаговая инструкция замены тормозного цилиндра на заднем колесе на примере автомобиля ВАЗ 2101-07.

Замена заднего тормозного цилиндра

Шаг 1. Поднимите заднее колесо домкратом и вывесьте колесо.

Поддомкрачивание заднего колеса

Шаг 2. Подставьте под автомобиль надежную опору. Нельзя проводить ремонтные работы на домкрате, даже если он выглядит прочным и надежным.

Установка надежной опоры под авто

Шаг 3. Снимите машину с ручника.

Снятие с ручного тормоза

Шаг 4. Подложите что-нибудь под передние колеса. Это позволит надежно зафиксировать транспортное средство.

Фиксация колес автомобиля

Шаг 5. Снимите заднее колесо.

Снятие заднего колеса

Шаг 6. Открутите две направляющие колесного диска и снимите тормозной барабан.

Демонтаж тормозного барабана

Шаг 7. Отсоедините тормозную трубку от цилиндра. Сделать это желательно специальным ключом, чтобы не сорвать грани на штуцере.

Инструменты для отсоединения тормозной трубки

Шаг 8. Будьте осторожны при выкручивании штуцера. Он может проворачиваться вместе с трубкой и тогда придется менять еще и трубку.

Выкручивание штуцера

Шаг 9. Снимите колпачок от штуцера прокачки. Он нужен для того, чтобы из тормозной трубки не вытекала жидкость.

Снятие колпачка от штуцера прокачки

Шаг 10. Наденьте резиновый колпачок на тормозную трубку. Он также защитит трубку от налипания на нее грязи.

Защита тормозной трубки резиновым колпачком

Шаг 11. Открутите два болта крепления тормозного цилиндра к опорному щиту.

Выкручивание болтов крепления тормозного цилиндра

Шаг 12. Извлеките тормозной цилиндр с машины.

Снятие заднего тормозного цилиндра

Шаг 13. Заложите немного специальной смазки под пыльники новых цилиндров. Она нужна для защиты детали от коррозии.

Нанесение смазки под пыльники цилиндров

Шаг 14. Так выглядит старый и новый тормозной цилиндр. При визуальном сравнении деталей можно выявить признаки износа.

Визуальный осмотр тормозного цилиндра

Шаг 15. Установите новый ЗТЦ на место. Поскольку его поршни разведены, то с установкой проблем не должно возникать.

Установка нового ЗТЦ

Шаг 16. Затяните болты крепления цилиндра к опорному щиту.

Крепление цилиндра к опорному щиту

Шаг 17. Извлеките из цилиндра резиновую заглушку. Снимать заглушку желательно в самый последний момент, чтобы избежать попадания грязи в деталь.

Извлечение заглушки с цилиндра

Шаг 18. Присоедините к цилиндру тормозную трубку.

Подключение тормозной трубки к цилиндру

Шаг 19. Тщательно очистьте от грязи и коррозии полуось и барабан.

Очистка барабана от грязи и коррозии

Шаг 20. Нанесите на места прилегания деталей какую-нибудь высокотемпературную смазку. В любой книге по ремонту автомобилей ВАЗ об этом написано, но, к сожалению, сейчас люди читать не любят.

Нанесение высокотемпературной смазки

Шаг 21. Установите на место барабан и закрутите две направляющие колесного диска.

Установка тормозного барабана

Шаг 22. Поставьте обратно снятое колесо и, убрав из-под машины опору, спустите ее с домкрата. Не забудьте забрать то, что вы подкладывали под передние колеса. На этом замену заднего тормозного цилиндра можно считать оконченной.

Установка колеса на автомобиль

Замена манжетов главного тормозного цилиндра на ВАЗ-2110

Данную операцию производят на снятом с автомобиля элементе. Желательно использовать механические тиски. Так мы крепко зажмем деталь на месте. Итак, приступаем к работе.

Сперва извлекаем уплотнительное кольцо с цилиндра. Далее большой головкой «на 38» откручиваем пробку ГТЦ. Вынимаем ее наружу со вторым уплотнительным кольцом. При помощи круглогубцев снимаем стопор. Вынимаем поршень, что управляем задним контуром, взявшись за его хвостовик. Извлекать следует вместе с направляющей втулкой и внешней манжетой. Для демонтажа последней потребуется открутить винт держателя пружины. Далее достаем поршень переднего контура. Для этого подталкиваем элемент стороны резьбы пальцем. Снимаем при помощи тонкой отвертки разделительные манжеты. Все элементы промываем в бензине или спирте. Ставим на место новые манжеты и производим окончательную сборку.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Стояночный тормоз грузопассажирских автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 барабанного типа с двумя колодками, расположенными внутри барабана. Он установлен на раздаточной коробке и действует на задний карданный вал автомобиля.

Стояночный тормоз УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, устройство.

В верхней части тормозного щита стояночного тормоза двумя болтами крепится корпус разжимного механизма, в отверстия которого вставлены толкатели. Толкатели с внутренней стороны имеют цилиндрические выемки, расположенные под углом к осям толкателей. В этих выемках перемещаются при затормаживании два шарика разжимного механизма, расположенных в отверстии корпуса шариков. Разжимной механизм от попадания в него грязи защищает колпак.

В нижней части тормозного щита двумя болтами закреплен корпус регулировочного механизма, в отверстия которого вставлены опоры колодок тормоза. Между опорами помещается разжимной сухарь, в паз которого входит пластинчатая пружина регулировочного винта, служащая для его фиксации.

Регулировочный винт ввернут в корпус регулировочного механизма. На конце винта имеется фланец с двенадцатью прорезями, к которому штифтом прижата пластинчатая пружина, имеющая возможность проворачиваться вокруг него. При завертывании регулировочный винт своим торцом нажимает на сухарь, который перемещает опоры колодок и раздвигает нижние концы колодок. Регулировочный механизм от попадания в него грязи защищает заглушка.

В пазы толкателей и опор своими концами входят тормозные колодки. Колодки прижимаются к пазам стяжными пружинами. Стояночный тормоз имеет две одинаковые тормозные колодки. К щиту тормоза колодки поджимаются с помощью пружины, стержня и чашки.

Щит стояночного тормоза закрепляется четырьмя болтами на крышке раздаточной коробки. Для предохранения тормоза от попадания в него масла под болты крепления тормозного щита установлен маслоотражатель с прокладкой. Просочившееся масло отбрасывается отражателем фланца карданного вала в маслоотражатель тормоза и по специальному отверстию в щите вытекает наружу.

Барабан стояночного тормоза установлен на центрирующем пояске фланца заднего карданного вала и фиксируется на нем двумя винтами. Крепление барабана к фланцу осуществляется через вилку карданного вала четырьмя болтами. Тормозной барабан подвергается статической балансировке, которая осуществляется высверливанием металла из обода барабана.

Привод стояночного тормоза УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, устройство.

Стояночный тормоз оснащен механическим приводом состоящим из рычага привода расположенного в кабине автомобиля, тяги, кронштейна, гибкого троса в защитной трубке, кронштейна троса, регулировочной вилки троса и поворотного рычага.

Рычаг привода стояночного тормоза закреплен в кабине на кронштейне. На этом же кронштейне установлен выключатель сигнальной лампы стояночного тормоза, показания которой выводятся на панель приборов автомобиля.

Источник

Замена задних тормозных цилиндров

Лучшие задние тормозные цилиндры на ВАЗ 2110 могут работать долгое время. Примером бракованного изделия может служить тормозной цилиндр, у которого поршни выходят из цилиндра всего на несколько миллиметров, чего недостаточно для раздвижения тормозных колодок. На срок службы тормозных цилиндров играет и качество тормозной жидкости.Инструкция указывает, что задние тормозные цилиндры извлекаются на снятом тормозном барабане.

Совет: Желательно, чтобы замена задних тормозных цилиндров ВАЗ 2110 выполнялась одновременно на обоих тормозах. Износ одного из элементов указывает, что скоро выйдет со строя и второй. А цена проведения работ будет уменьшена, за счет разборки автомобиля один раз.

  • Машина устанавливается на смотровую яму или подъемник.
  • Фиксируются передние колеса.
  • Снимаются задние.
  • Используя резиновый молоток, со своего места вытаскивается тормозной диск .
  • Аккуратно извлекается конец верхней стяжной пружины, позиция 7 на первом фото. До этого он соединялся с тормозной колодкой.
  • До конца поднимается ручка ручного тормоза. В этом случае раздвигаются тормозные колодки, и они без особых усилий снимаются.
  • Откручивается от цилиндра тормозная трубка.
  • Снимается задний тормозной цилиндр.

Снятие заднего тормозного цилиндра ВАЗ 2110

  • При необходимости, выполняется замена заднего тормозного цилиндра ВАЗ 2110 новым.
  • Сборка узла выполняется в обратной последовательности.
  • Работа заканчивается прокачкой тормозов.

Совет: Замена тормозного цилиндра на автомобиле ВАЗ 2110 выполняется в строгой последовательности – как демонтаж, так и установка запчастей. Главное условие – исправность и герметичность в гидравлической системе.

Как происходит на автомобиле ВАЗ 2110 замена заднего тормозного цилиндра можно увидеть на видео.

Ремонт задних тормозных цилиндров ВАЗ 2110

Бывают случаи, когда для экономии средств достаточно заменить изношенные детали узла. В этом случае после снятия с автомобиля задний тормозной цилиндр разбирается.

Разборка заднего тормозного цилиндра ВАЗ 2110

  • Снимаются защитные колпачки, поз. 10 на рисунке выше.
  • Из корпуса цилиндра выпрессовываются поршни вместе с деталями для регулирования зазора в автоматическом режиме, образующегося между барабаном и тормозными колодками.
  • После установки поршня поз. 9 на специальное приспособление его проворачивают и вынимают упорный винт, поз. 3.
  • Снимается уплотнительное кольцо поз. 8 и опорная чашка поз. 7 с сухарями поз.5 и пружиной поз.6 с винта.
  • Разъединяются упорное кольцо поз. 4 и упорный винт.

После разборки узла проверяются детали на наличие неисправностей:

  • Рабочие поверхности поршней, цилиндра и упорных колец должны быть гладкими, без царапин и шероховатостей. В противном случае может произойти утечка жидкости и преждевременный износ поршней и уплотнителей.
  • Дефекты на зеркальной поверхности устраняются шлифовкой или притиркой.

Совет: Необходимо следить, чтобы не увеличился внутренний диаметр цилиндра.

  • Проверяется визуально упорный винт, пружины, опорная чашка и сухари. При их повреждении выполняется замена деталей.
  • Уплотнители поз.8 меняются новыми.
  • При необходимости меняются защитные колпачки поз.10.

Сборка конструкции производится в обратной последовательности. При этом нужно учесть:

  • Все детали обильно смазываются тормозной жидкостью.
  • Затяжка упорных винтов должна выполняться моментом 3,9 – 6,9 Нм.
  • Прорезь, расположенная на упорных кольцах, направляется вертикально вверх, отклонение не должно быть более 30 градусов. Это обеспечивает удаление всего воздуха из привода механизма при прокачке тормоза.
  • С помощью приспособления запрессовываются поршни в корпус цилиндра.
  • После сборки проверяется перемещение в корпусе каждого поршня, которое должно быть от 1,25 миллиметров до 1,65 миллиметров.
  • Устанавливаются защитные колпачки.

Своевременный ремонт или замена задних тормозных цилиндров – гарантия безопасности движения на дорогах.

Переборка главного тормозного цилиндра (ГТЦ) (отчет с фото)

Уважаемые модераторы! Первый отчет, сильно не пенайте, что надо поправить — пишите, дополню/исправлю.

Привет всем! не видел я отчета о переборке ГТЦ и решил его сделать) Идентификатор подопытного: 8D0611021B — главный тормозной цилиндр (23,81) VW Passat 1.8 T (AEB), 1997(модельный год 98), без ESP/ASR. Переднепривод. Седан. Был куплен ремкомплект Jp Group арт.1161150610 за аж целых 160 рублей Итак по порядку.

1) выкачиваем шприцем тормозную жижу из бачка.

2) Отсоединяем фишку датчика уровня тормозной жидкости.(под бачком слева, если смотреть со стороны переднего бампера на водителя)

3) Стаскиваем шланг помеченый стрелочкой , ведущий на контур сцепления. Я его подогнул за вакумник и заткнул пробкой от духов))

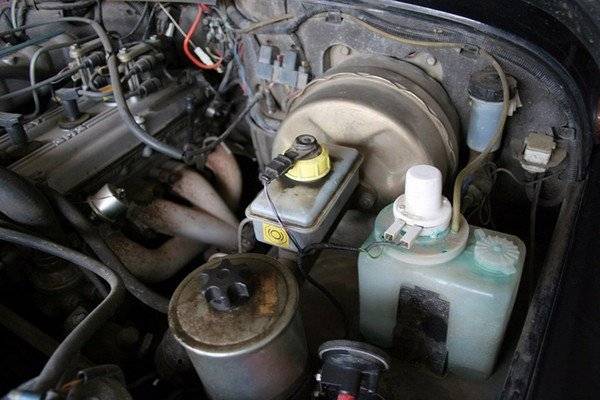

4) Отсоединяем бачок от ГТЦ, у меня его никакие болты не держат, он просто крепко вставлен в резинки в отверстиях в ГТЦ. Я применял метод шатания туда-сюда, без фанатизма и излишнего применения силы. Вылез без проблмем. Сторона куда тащить — вверх. Перед этим действием стоит обложить все вокруг тряпками или другими не нужными вещами, для впитывания расплескивающейся тормозной жижи. После снятия мы увидим такую картину:

5) Далее откручиваем тормозные магистрали идущие в ГТЦ. Их тоже лучше бы чем-нибудь заткнуть, тормоза как-никак.

6) Откручиваем 2 гайки на 22 крепления ГТЦ к вакумному усилителю(Такая большая черная круглая хрень, справа от аккума, для тех кто не знает) Они помечены на фото выше.

7) Вытаскиваем ГТЦ из вакумника, идти будет туговато сначала (мой сидел в этом стойле 15 лет). Он будет упираться в стальной разделитель отсеков (моторный и аккомуляторный) но как упрется — его можно сдвинуть немного в сторону левого (если сидеть за рулем) колеса и вытащить. Так он выглядит снятым:

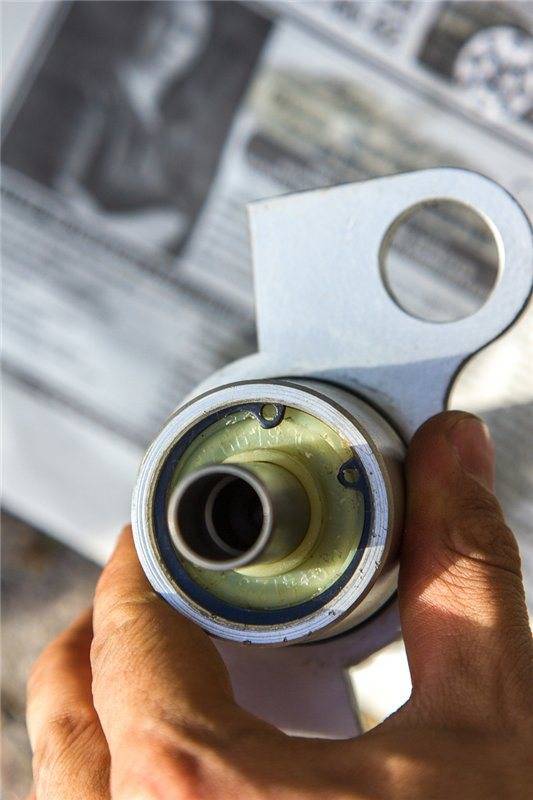

9) Дальше выковыриваем стальную скобу, удерживающую детали патрохов вместе. Фотографировал я собирая все это добро, в купленном комплекте была скоба с отверстиями, а родная стояла без отверстий. Но ничего, ловкость рук и отвертка помогли преодолеть и эту трудность)

Дальше вытаскиваем пластиковое колечко(его не просто поддеть, но возможно!) За ним будет резиновая прокладка и стальная шайба. Вот они:

10) Далее вдавливаем поршень в цилиндр и вытаскиваем плоскогубцами или пасатижами, кому чем удобней, стальной штифт, который будет виден после извлечения шайбы с «пупырышками) (пункт

11) После этого обе части поршня можно без труда извлечь из цилиндра.

Меняем все резинки) Я думаю найти схожие на цилиндре и в ремкомплекте удастся.

После собираем все в обратном порядке с последующей прокачкой тормозов.

Небольшой совет по сборке: Когда будете вставлять поршень в корпус цилиндра старайтесь выставить его, как на фото. Т.к. стальной штифт, удерживающий «вторую, внутреннюю» часть поршня, можно вставить на место только при вдавленном поршне в корпус цилиндра !

Что бы не завоздушить блок АБС можно после сборки обратно, снять оба передних колеса, снять суппорта с дисков и вдавить поршни до предела в суппорт. Если будет не достаточно проделать такое на задних суппортах. Жижа должна появиться в бачке — после этого её можно доливать.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
