Рычаг переключения передач – устраняем недуги системы

Как парковаться на механической КПП

Припарковать автомобиль с МКПП не сложнее, чем автомобиль с автоматом, важно удостовериться, что машина случайно не откатится. Порядок действий при парковке:

Порядок действий при парковке:

• подъехать на парковочное место;
• выжать сцепление, нажать на тормоз, остановиться.
• включить нейтральную скорость;
• отпустить сцепление;
• заглушить двигатель;
• нажать на сцепление, включить первую передачу, отпустить сцепление;
• поднять ручной (стояночный) тормоз;
• отпустить педаль тормоза.

Зимой автомобиль лучше не ставить на ручник, а оставлять только на первой передаче, так как возможно примерзание механизмов ручного тормоза и блокировка задних колес.

Два главных правила парковки автомобиля:

• перед тем, как выйти из машины, — удостовериться, что машина стоит на скорости и на ручнике.
• При парковке на склоне (даже крайне малом) надо передние колеса немного повернуть в сторону от прямого положения с таким расчетом, что если машина случайно покатится (забыли поставить на скорость, порвался тросик ручника, кто-то стукнул вашу машину, придав ей ускорение или другие ситуации), чтобы она уперлась в бордюр или иное препятствие и остановилась. Худшее, что может случится, если ваша машина сама покатиться, она может выехать на дорогу, спровоцировав ДТП или сбить пешехода. Остановить машину, которая катится сама по себе невозможно, поэтому надо предпринять все меры, чтобы этого не произошло.

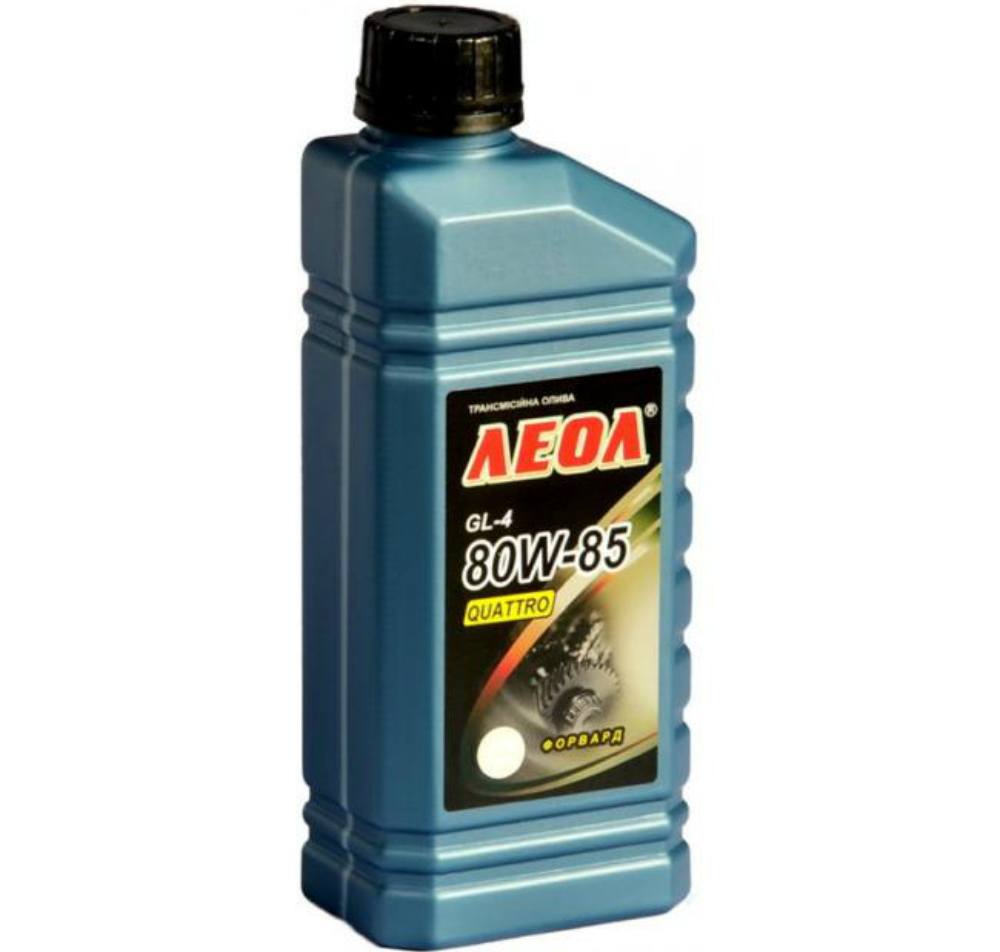

Трансмиссионное масло для КПП

Для выбора трансмиссионного масла в коробку передач «Лады», нужно учесть регион, где будет эксплуатироваться машина.

Предлагается два вида масел. Первое — с диапазоном температур от +35 до -26, это SAE 80W85 и второе — с диапазоном температур от +45 до -40, это SAE 75W90.

Лучшим масло — синтетическое, но полусинтетическое и минеральное не принесут вреда для трансмиссии «Семерки». Количество масла в КПП ВАЗ 2107 около 1,6 литра. Время смены масла производится согласно указанию в технической инструкции, прилагаемой к автомобилю.

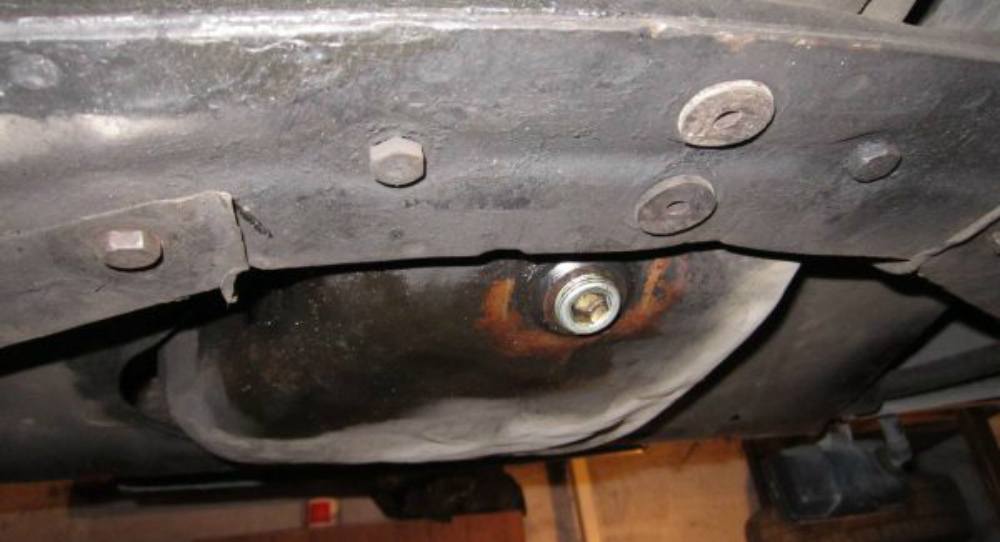

Уровень масла в МКПП

Уровень масла в коробке проверяется следующим образом:

• загнать автомобиль на эстакаду или яму;
• очистить пробку заливного отверстия;
• открутить пробку;
• померить через отверстие щупом или другим предметом напоминающим щуп. Масло должно быть на уровне конца заливного отверстия, при необходимости долить.

Смена масла

Смену масла лучше производить на эстакаде или яме при тёплом двигателе, так масло быстрее стечет. Заранее приготовить инструмент, емкость под отработку не менее двух литров, масло для смены.

Порядок следующий:

очистить пробки залива и слива от грязи;

приготовленную емкость для отработанного масла поставить под сливное отверстие;

• открыть сливное отверстие и дождаться, пока масло полностью стечет в емкость;
• вычистить пробку от старого масла и закрыть сливное отверстие;
• залить 1,5 литра нового масла в коробку через заливное отверстие (заливать лучше нагнетателем);

дать постоять минут десять, после этого проверить уровень и долить, если необходимо.

Как снять рычаг переключения передач на Ваз 2110

Для снятия рычага понадобятся только набор рожковых ключей, а также крестовая и шлицевая отвертки. Снимите защитный чехол и поднимите его вверх, чтобы закрепить на ручке рычага. Если получится, открутите ручку рычага и полностью снимите чехол. Ключом на «13» открутите гайку болта крепления рычага к кулисе (она уходит внутрь тоннеля). После чего ключом на «10» открутите гайки крепления пластиковой направляющей пластины (она прикручена к стенке тоннеля). Извлеките направляющую пластину, затем вставьте встык между верхней и нижней частями туннеля справа от рычага крестовую отвертку и выкрутите винт, который крепит пластмассовую направляющую к рычагу. Затем прижмите рычаг в положении нейтральной передачи до упора вправо и вытащите болт и направляющую. Снимите стопорное кольцо с чаши шаровой опоры и вытащите рычаг. Не тяните его при установленном кольце, это может привести к разрушению чаши.

Скоростные диапазоны движения

Начнем по порядку. Самым первым правилом, которое Вы должны запомнить: при переходе на другую передачу обязательно сначала идет выжим сцепления. Педаль отпускается уже после того, как включена нужная скорость. Новичкам трудно бывает сориентироваться, и во время переключения они теряют контроль за транспортным средством.

Для того, чтобы вовремя менять передачи, сделать движение автомобиля более динамичным и экономичным, была разработана шкала так называемого скоростного диапазона. Итак существует следующая градация, которая подсказывает, когда и на какой скорости мы переводим рычаг КПП в следующее положение.

На фото приведены значения для наиболее интенсивного разгона. Для размеренного движения значения приведены ниже (это ориентировочные значения, конкретные цифры зависят от передаточного числа трансмиссии Вашего автомобиля):

• 1‑я передача, режим движения от 0 до 20 км/час;
• 2‑я, 20–40 км/час;
• 3‑я, 40–60 км/час;
• 4‑я, 60–80 км/час;
• 5‑я, свыше 80 км/час.

Однако указанные скоростные ограничения применимы к автомобилям без транспортируемых грузов и при движении на дорогах с обычным дорожным покрытием. Если Вы движетесь по бездорожью или автомобиль дополнительно нагружен, то переключать скорости нужно немного позднее, давая машине возможность хорошего разгона. Особенно это касается ситуаций, когда приходиться взбираться на крутой подъем.

Откуда вибрация?

В данной статье популярно разберемся, откуда «растут ноги» и что делать. Ожидаемо это ошибка конструкторского бюро ВАЗ, иногда это результаты «тюнинга», но все причины мы рассмотрим детально, как и методы решения проблемы.

Возможные варианты:

1. При движении, втулка соединяющая рычаг и тягу, начинает вначале тереться, а потом биться об край тяги. Эта вибрация и создает такой звук. Это чистой воды инженерный просчет, длина втулки проработана неправильно, ее длина больше необходимой и именно этим лишним краем она и цепляется.
2. Замена рычага на Калиновский, тут дребезжание идет комплектом с положительными эффектами от замены. Карданчик Калины из-за несовершенства конструкции производит вибрацию, которая впоследствии предается всем элементам конструкции. Вибрация и звук остаются даже без рычага.
3. Поломка удерживающей пружины, первым симптомом является то, что свободно болтается рычаг кпп ваз 2114 на нейтральной передаче, абсолютно не фиксируясь в позиции между третьей и четвертой. Если появилась проблема резко, значит виновата пружинка, а поможет тут только ремонт кпп, иначе остатки пружины разобьют всю коробку, тогда это будет действительно дорого.
4. Иногда это происходит из-за общего износа деталей амортизации автомобиля, подушек КПП и двигателя.

Основные ошибки новичков — чего следует избегать

Есть и другие рекомендации, позволяющие понять, для чего предназначена та или иная передача в механической КПП. Первая необходима нам для того, чтобы машина тронулась с места, вторая для разгона, третья скорость для совершения обгонов. Четвертая и пятая используются соответственно для передвижений по городским дорогам и загородным автомагистралям.

У начинающих водителей встречаются одни и те же типичные ошибки. Они не могут понять на слух, что пришло время сменить передачу. Из-за этого мотор работает на чересчур высоких оборотах, автомобиль теряет скорость, утрачивается контроль за движением. Нередко новички не могут тронуться с места, из-за того, что слишком резко бросают педаль сцепления. Как следствие, машина дергается, глохнет. Это приводит к ускоренном износу некоторых узлов трансмиссии и сцепления. Начинающие нередко запаздывают с включением второй скорости. Они трогают автомобиль с места, а потом разгоняют его, вынуждая мотор надсадно реветь. В то же время, достаточно быстро можно перейти с 1‑й передачи на 2‑ю практически сразу после трогания.

Опытные инструкторы всегда учат новичков убирать ногу с педали сцепления сразу после того, как педаль отпускается. Во-первых, в этом случае сцепление быстрее изнашивается. Во-вторых, нога устает намного больше. В то же время, положение ноги на полу дает водителю дополнительную точку опоры и не так нагружает позвоночник. Начинающие зачастую грешат тем, что при смене режимов движения левая рука непроизвольно поворачивает руль, особенно, если находится в неправильной его части.

На спусках

В таких грузовиках традиционно используется тормозная система двойного типа. Помимо стандартного метода торможения, присутствует также дополнительная система замедления движения. Отключать ее во время движения на спуске категорически не рекомендуется.

Активное вспомогательное торможение – основной помощник при таком виде маневрирования. В процессе спуска нельзя выжимать сцепление и заниматься переключением передач на КамАЗе. В более поздних модификациях этих машин уже устанавливаются усовершенствованные типы трансмиссионных механизмов, которые не подвержены сильной нагрузке во время наклонного движения вниз. Соответственно, это позволяет защитить их от преждевременного износа.

Система электроснабжения автомобиля КамАЗ-43118

Эту систему, пожалуй, можно считать главной в автомобиле, благодаря этой системе в грузовике происходит питание электроэнергией при работающем силовом агрегате. Общая схема системы электроснабжения представлена ниже:

На рисунке цифрами обозначены:

1. реле отключения обмотки возбуждения генератора;
2. генератор;
3. блок предохранителей;
4. реле стартера;
5. стартер;
6. аккумуляторные батареи;
7. выключатель массы;
8. кнопка дистанционного выключателя массы аккумуляторных батарей;
9. реле электродвигателей отопителя;
10. амперметр;
11. предохранители 13.3722 (7.5 А);
12. предохранитель ПР310 (10 А);
13. выключатель приборов и стартера;

I. к термореле ЭФУ

Краткие пояснения к схеме:

Источниками энергии для этой системы являются генератор(2) и два соединённых последовательно аккумулятора (6). Минусовая клемма аккумуляторных батарей, как и во всех машинах, подсоединена к корпусу. Но, в отличие от легковушек, на КамАЗе он подключается через специальный выключатель массы (7), имеющий дистанционное управление.

Под номером 1 на схеме показано реле отключения обмотки возбуждения генератора. Это реле должно разрывать цепь, когда работает электрофакельное устройство (ЭФУ), отвечающее за пуск двигателя в холодное время года.

При работающем моторе и при включенном зажигании (блок зажигания обозначен на схеме цифрой 13) размыкается цепь, ведущая к кнопке дистанционного выключателя массы аккумуляторных батарей (8). Это сделано для того, чтобы случайно или в результате неисправности двигатель самопроизвольно не глушился.

Следующей рассмотрим схему световой сигнализации:

Переключение скорости во время движения

Во время движения автомобиля необходимо производить переключение передач плавно во избежание поломки трансмиссии. В автошколах учат, что каждая передача соответствует определенной скорости движения автомобиля.

Во время поездки на автомобиле с МКПП, водитель собственноручно регулирует рычаг скоростей коробки передач. Обычно такой вид коробки имеет 5 передних передач, а также – одну заднюю

В процессе движения водитель должен смотреть на дорогу, а не отвлекаться на коробку передач, поэтому очень важно регулярно тренироваться, пока данные действия не будут выполняться автоматически

Чтобы переключение любых скоростей было своевременным, следует ориентироваться как на скорость, так и на количество оборотов двигателя. Если обороты повышаются, то и ступень следует перевести на повышенную, так же и в случае с падением оборотов – ступень переводите на понижение.

Преимуществом механической коробки переключения передач является то, что она гораздо лучше приспособлена к нестандартным ситуациям. К примеру, понижение ступени рекомендуется в следующих случаях:

•  Движение в подъем под большим углом.
• Резкий спуск.
• Крутой поворот.
• Необходимость обгона.

Если тормозной силы оказывается недостаточно, сбросить скорость можно за счет снижения работы двигателя. При этом отпускают педаль газа, а затем начинают постепенно переключать передачи, пока скорость движения не станет приемлемой

Очень важно, чтобы обороты двигателя не превысили определенный порог – иначе вовремя затормозить таким способом будет невозможно. Опытные водители могут оценить работу двигателя по звуку и при торможении ориентироваться только на слух

Как снять рычаг переключения передач

Замена рычага переключения передач требуется относительно редко. Не удивительно, что многие автовладельцы, которые сталкиваются с необходимостью проведения этой процедуры, испытывают определенные затруднения. При этом ничего сложного в подобной операции нет. Далее мы поговорим о том, как снять рычаг КПП, а также какие тонкости и нюансы нужно учитывать.

Читайте в этой статье

Разница между рычагом КПП и кулисой

Рычаг переключения передач – это единственная деталь КПП, с которой непосредственно контактирует водитель и которую можно увидеть, не разбирая саму коробку. При этом некоторые автолюбители ошибочно отождествляют рычаг с кулисой. На самом деле кулиса – это отдельная конструкция, соединяющая рычаг с коробкой.

На первый взгляд рычаг может показаться простой и крепкой деталью, то есть ломаться в ней нечему. Однако неполадки, связанные с рычагом, также иногда возникают в процессе эксплуатации ТС, особенно на старых иномарках и отечественных автомобилях.

Особой опасности такие неполадки не несут, но комфорт теряется, так как весь рычаг во время езды сильно вибрирует. Это и есть основной признак, когда требуется замена рычага. Появление вибраций происходит из-за износа пластиковой втулки, посредством которой соединяется указанная деталь с другими частями коробки передач.

Кроме того, иногда водитель проводит замену рычага КПП по собственному усмотрению (рычаг КПП меняется на более длинный или короткий, требуется снять элемент для замены на новый, планируется обшивка рукоятки рычага КПП кожей и т.д.).

Как снять рычаг КПП

Для снятия рычага потребуется не сильно широкая плоская отвертка, а в некоторых случаях и гаечные ключи на 13 и на 10, крестовидная отвертка (например, когда требуется снять рычаг КПП ВАЗ 2110). Порядок действий практически одинаков для большинства автомобилей. Первые два пункта выполняются в любом случае:

Далее возможны варианты, в зависимости от марки и модели машины. На примере ВАЗ 2110, придется сделать следующее:

1. Соответствующими ключами нужно открутить гайки, крепящие рычаг к кулисе. Затем при помощи крестовидной отвертки выкрутить винт, соединяющий рычаг КПП и направляющую.
2. Прижать рычаг до упора вправо, чтобы можно было извлечь болт и направляющую.
3. Снять стопорное кольцо с шаровой опоры и вытянуть рычаг. При этом его можно немного проворачивать, чтобы было легче тянуть.

При более простой схеме соединения рычага с кулисой гаечные ключи не потребуются. После первых трех общих действий необходимо у самого основания рычага просто поддеть плоской отверткой замочную втулку в верхней ее части и опустить вниз. Затем рычаг коробки передач можно вытащить. Установка рычага КПП на свое место производится в обратном порядке.

Что в итоге

Как видно, нет ничего сложного в том, чтобы снять рычаг переключения передач и установить вместо него новый. При этом нужно учитывать, что в некоторых случаях потребуется также заменить пластиковые втулки и кольца. Указанные детали в виде ремкомплектов рычага КПП продаются в автомагазинах.

В результате такого комплексного подхода водитель получает четкое включение передач, а также отсутствие вибраций, люфтов и других дефектов, которые оказывают влияние на качество работы КПП и снижают комфорт во время эксплуатации автомобиля.

• Как снять коробку передач: МКПП и АКПП

  Снятие коробки передач: демонтаж механической КПП и автоматической трансмиссии АКПП. Порядок действий при снятии КПП, что нужно учитывать, рекомендации.

Устраняем проблему

Многие водители практикуют очень простой метод устранения дребезга рычага КПП, а именно ставят пружину, которая гасит вибрацию. У этого способа единственный плюс — это то, что он прост с технической точки зрения, потому что фактически ничего не нужно разбирать. Устанавливая пружину, некоторые советуют ручку КПП обмотать обычным медицинским жгутом, фиксация получается намного более плотная.

Но, чтобы вибрации полностью исчезли, есть способ более надежный, но он займет немного больше времени и потребуется пластмассовая крышка и набор инструментов.

Нам нужно будет установить пластиковые или резиновые шайбы на оси коробки передач.

Инструментарий

• пластмассовая крышка или другой подобный пластик;
• ножницы;
• набор ключей;

  Набор ключей (обязательная вещь для все владельцев ВАЗ)

• набор напильников;
• отвертка;
• ветошь.

Пошаговая инструкция

1. Снимаем с рычага КПП кожух и поднимем вверх (рычаг КПП остается на месте). С помощью ключа на «13»откручиваем гайку.

   Откручивание гайки

2. Откручиваем винт.

   Откручивание винта

3. Ключом на «10»откручиваем гайки.

   Откручивание гаек ключом на 10

4. Далее нам нужно извлечь втулку, шайбу и болт, а затем смазать их литолом (консистенция, чем гуще, тем лучше).

   Извлекаем шайбу, болт, втулку смазываем литолом

5. Из крышки вырезаем шайбу, чтобы она по размеру подходила втулке. Собираем все снятые части и ставим на место, при этом установив в щели по краям вырезанные шайбы из крышки или резины.

   Ставим вырезанную пластиковую шайбу

6. Шайбы нужно вставлять с правой и левой стороны от втулки. Вполне вероятно, потребуется немножко подточить саму втулку.

Есть еще один распространенный вариант, который поможет справиться с дребезгом ручки КПП — это подточка втулки рычага коробки передач. Данный вариант — альтернатива описанному выше, то есть взамен установки добавочных шайб немного подтачиваем втулку ручки КПП, приблизительно на два-три миллиметра.

Для того, чтобы не тратить много времени на штатную втулку от ВАЗ 2110, некоторые автовладельцы заказывают палец ручки КПП, которая сделана из полиуретана – вибрации с подобной втулкой пропадают практически полностью.

Естественно, все представленные выше способы действенны, но их можно назвать полумерами, сама причина кроется глубже. Это может быть тяга коробки передач или мотор – лишь выявив и ликвидировав главную причину можно не переживать по поводу состояния вашего авто.

Загрузка …

Почему болтается и дребезжит рычаг КПП ВАЗ 2110 причины и решение

Многие водители различных автомобилей сталкиваются с одной и той же проблемой, которая не только портит настроение и удовольствие от езды, но и может стать причиной дальнейших поломок и даже выхода из строя целых узлов. А именно — в ходе эксплуатации автомобиля начинает слышаться дребезг кулисы. В особенности часто дребезжит рычаг КПП ВАЗ 2110.

В данной статье мы постараемся разобраться с причинами этой неисправности и методами их устранения.

Основные причины неисправности

Дребезжать рычага коробки передач может по самым разным причинам. К примеру, очень часто он появляется из-за того, что сборщики автомобиля устанавливают безлюфтовый рычаг коробки передач от Лады Калина. В нем полностью отсутствуют какие-либо люфты, и вся вибрация от коробки идет прямо на рычаг переключения скоростей автомобиля.

Еще одной причиной, которая приводит к тому, что болтается и дребезжит рычаг коробки, может быть стирание и потеря своих амортизирующих качеств подушечек КПП и мотора, а также и прочих деталей, которые служат для гашения вибраций коробки и мотора.

Также рычаг переключения скоростей дребезжит и болтается потому, что конструкторы не предусмотрели то, что при движении металлическая втулка, которая соединяет тягу и ручку, находится в соприкосновении с краями тяги, вследствие чего и появляется неприятный дребезг.

Иногда вибрации появляются из-за того, что неправильно рассчитаны размеры самой втулки.

Устраняем проблему

Многие водители практикуют очень простой метод устранения дребезга рычага КПП, а именно ставят пружину, которая гасит вибрацию. У этого способа единственный плюс — это то, что он прост с технической точки зрения, потому что фактически ничего не нужно разбирать. Устанавливая пружину, некоторые советуют ручку КПП обмотать обычным медицинским жгутом, фиксация получается намного более плотная.

Но, чтобы вибрации полностью исчезли, есть способ более надежный, но он займет немного больше времени и потребуется пластмассовая крышка и набор инструментов.

Нам нужно будет установить пластиковые или резиновые шайбы на оси коробки передач.

Пошаговая инструкция

1. Снимаем с рычага КПП кожух и поднимем вверх (рычаг КПП остается на месте). С помощью ключа на «13»откручиваем гайку.Откручивание гайки
2. Откручиваем винт.Откручивание винта
3. Ключом на «10»откручиваем гайки.Откручивание гаек ключом на 10
4. Далее нам нужно извлечь втулку, шайбу и болт, а затем смазать их литолом (консистенция, чем гуще, тем лучше).Извлекаем шайбу, болт, втулку смазываем литолом
5. Из крышки вырезаем шайбу, чтобы она по размеру подходила втулке. Собираем все снятые части и ставим на место, при этом установив в щели по краям вырезанные шайбы из крышки или резины.Ставим вырезанную пластиковую шайбу
6. Шайбы нужно вставлять с правой и левой стороны от втулки. Вполне вероятно, потребуется немножко подточить саму втулку.

Есть еще один распространенный вариант, который поможет справиться с дребезгом ручки КПП — это подточка втулки рычага коробки передач. Данный вариант — альтернатива описанному выше, то есть взамен установки добавочных шайб немного подтачиваем втулку ручки КПП, приблизительно на два-три миллиметра.

Для того, чтобы не тратить много времени на штатную втулку от ВАЗ 2110, некоторые автовладельцы заказывают палец ручки КПП, которая сделана из полиуретана – вибрации с подобной втулкой пропадают практически полностью.

Естественно, все представленные выше способы действенны, но их можно назвать полумерами, сама причина кроется глубже. Это может быть тяга коробки передач или мотор – лишь выявив и ликвидировав главную причину можно не переживать по поводу состояния вашего авто.

Способ взаимодействия и количество валов

В современных коробках передач применяется два основных способа взаимодействия между собой валов – механический и гидравлический. Механический применяется для вариатора, МКПП и АМТ, гидравлический предназначен для АКПП, а также вариатора.

Механический, в свою очередь, реализуется путем использования:

• зубчатой передачи, в преобладающем количестве случаев на основе конических или цилиндрических шестерен;
• планетарной передачи, включает такие элементы как солнечная шестерня (она называется просто – солнце), эпицикл (большое такое колесо, получившее название корона), рычажный механизм (называется водило, он же пространственная вилка) и зубчатые колеса (они же сателлиты);
• фрикционной передачи, самостоятельно практически не устанавливается, только с планетарными рядами или шестернями.

Гидравлический тип взаимодействия валов в чистом виде встречается очень и очень редко. Речь в преобладающем числе случаев идет о гидромеханической схеме, базирующейся на установке гидромуфты или гидротрансформатора, а также планетарной механической передачи.

Следующий важный параметр классификации – количество валов. Самые распространенные схемы три:

• двухвальная;
• трехвальная;
• многовальная.

И для полноты картины четвертая – безвальная МКПП, очень редко используемое решение.

Двухвальная схема основана на установке двух валов, один первичный (ведущий), второй вторичный (ведомый). Классика жанра.

Трехвальная схема сложнее. Вала три, помимо двух вышеобозначенных есть еще и промежуточный. Помимо этого такая схема может быть соосной или несоосной (предполагает установку раздаточной коробки).

Многовальная схема соответствует двухвальной, только ведомых, а иногда и ведущих, валов бывает несколько.

Коробка передач на «ВАЗ 2107»

Конструкция автомобиля «ВАЗ 2107» предполагает оснащение пятиступенчатой коробкой переключения передач, принципиальная схема которой представлена ниже.

Устройство коробки передач «ВАЗ 2107»

Конструкторы АвтоВАЗа в качестве базы для создания трансмиссии «семерки» использовали используемую на более ранних моделях семейства «Лада» трансмиссию четырехступенчатого типа. Отличия новой КПП не существенны и выражаются в изменении внешнего вида и геометрической формы задней крышки, вызванного добавлением (на конец ведомого вала) элементов пятой ступени.

Увеличение числа передач обеспечило следующие положительные моменты в процессе эксплуатации автомобиля:

• Расширение диапазона скорости движения позволило эксплуатировать транспортное средство на максимально экономичных режимах.
• Увеличен эксплуатационный период силового агрегата.

Коробка передач «ВАЗ 2107» состоит из нескольких основных конструктивных элементов:

• Первичный вал КПП «ВАЗ 2107» абсолютно идентичен валу, применяемому в трансмиссии четырехступенчатой коробки.
• Промежуточный вал, имеющий резьбовое отверстие для крепления шестерен задней и пятой передач, расположенное в заднем торце.
• Вторичный вал КПП «ВАЗ 2107», отличающийся от «предшественника» размещенными на нем элементами пятой ступени.
• Алюминиевого картера со штампованной стальной крышкой.

Разборка коробки передач «ВАЗ 2107»

Процесс разборки любой КПП, и коробка «семерки» не составляет исключения, требует не только особых навыков и знаний, но и обеспечения комплектом соответствующего инструмента и материалов. В него в обязательном порядке необходимо включить:

• Ключ (динамометрический).
• Трехзахватный съемник.
• Ударная отвертка.
• Набор сальников (первичного и вторичного валов) и прокладок.
• Клей (фиксирующий).

Далее предлагаем унифицированную инструкцию, включающую перечень мероприятий по разборке КПП «ВАЗ 2107»: a) При помощи щетки, уайт-спирита (керосина) тщательно очищаем внешнюю поверхность КПП. b) Демонтируем вилку отключения сцепления и муфту выжимного подшипника. c) Рассоединяем вторичный вал с эластичным фланцем (далее ЭФ) карданного вала, извлекаем ЭФ и отсоединяем подушку силовой установки. Извлекаем привод спидометра. d) Снятие гибкого вала спидометра.

e) Извлекаем манжету шаровой опоры рычага переключения. f) Отвернув гайки крепления (3 штуки) рычага переключателя к крышке картера и снимаем уплотнительную прокладку со шпилек. g) При помощи торцевого ключа на «13» ослабляем фиксацию кронштейна приемные трубы (2 штуки) системы выпуска отработанных газов.

h) Удаляем кронштейн и закладной болт с четырехгранной головкой, расположенный под ним. i) Снимаем заднюю крышку, отворачивая накидным ключом на «13» гайки крепления (5 штук). j) Демонтируем нижнюю крышку КПП, зафиксированную 10 гайками (ключ на «10»), извлекаем уплотнительную прокладку. k) Отворачиваем гайку, фиксирующую заднюю крышку, оставшаяся внутри картера коробки, при помощи ключа на «13». Деревянным молотком (киянкой) обстукиваем плоскости крепления и вынимаем заднюю крышку. Если при помощи отвертки утопить шток, включающий первую и вторую передачи, задняя крышка КПП снимется намного легче. l) Извлекаем пластмассовую заглушку блока шестерен пятой ступени, расположенную в задней крышке. m) Посредством щипцов извлекаем упорное кольцо подшипника блока шестерен пятой и задней передач, расположенное в проточке крышки

Все манипуляции необходимо выполнять крайне осторожно, поскольку большинство элементов достаточно хрупки и могут быть легко повреждены. Выпрессовываем подшипник блока шестерен, оставляя на валу блока внутренне кольцо подшипника

Для этого снимаем подшипник, сальник вторичного вала, упорную шайбу внутреннего кольца заднего подшипника. После чего выпрессовываем подшипник вторичного вала (при помощи подходящей оправки) и вынимаем его и внутренне кольцо, оставленное на вторичном валу.

Разборка коробки передач «ВАЗ 2107» закончена и замена изношенных и вышедших из строя деталей не представляется сложной.

Самые необычные ручки переключения автоматической трансмиссии.

На протяжении многих десятилетий автомобильные ручки переключателей коробок передач, по сути, давали нам не много выбора видов переключения. Все в первую очередь зависело от типа трансмиссии. То есть, мы, по сути, выбирали между автоматической и механической коробкой передач. От этого и зависело, какая ручка КПП установлена в салоне.

Максимум что могло быть, что ручка переключения передач могла быть расположена не между двумя передними сиденьями, а например, на рулевой колонке. Также, несмотря на месторасположение ручки переключения передач, почти всегда, переключая режим коробки, мы перебирали почти всегда строгий порядок режимов КПП: Паркинг, Задняя скорость, нейтральная передача, Драйв и в некоторых автомобилях пониженная передача.

Но теперь с появлением новых конструкций силовых агрегатов и распространением электронных технологий в автопромышленности, конструкторы автомобилей теперь могут легко и свободно экспериментировать с технологиями переключения трансмиссии.

Да, многие современные коробки передач фактически по технологиям остались прежними, хотя и имеют более эффективные передаточные числа. Но, несмотря на это ручки переключения автоматических коробок передач в последние годы буквально на глазах эволюционируют. Вы заметили, что за короткий срок многие ручки переключения АКПП изменились фактически до неузнаваемости, и теперь представлены во многих автомобильных марках в различных формах (порой странных). Давайте посмотрим все самые странные современные технологии и способы переключения режимов автоматических коробок передач.

Подводим итоги

Проблема слишком длинного хода рычага переключения в автомобиле довольно распространенная. Это можно увидеть по активным темам на форумах и довольно длинных отчетах о ремонте на крупных СТО. Также отзывы владельцев об определенных моделях авто говорят много полезного о работе механизмов КПП, в том числе и об удлиненном ходе переключения

Обратите внимание на то, как работает процесс изменения необходимой передачи именно в вашем автомобиле. Так будет гораздо проще найти необходимые изменения в технической части и устранить их еще до того, как они приведут к неприятным поломкам

Длинный ход ручки КПП — это не просто неприятный и некомфортный эффект. Скорее всего, речь идет о полной или частичной поломке механизмов, которые отвечают за выбор необходимой передачи. Это может привести в итоге к очень серьезным поломкам и неожиданному отказу в работе коробки. Если это случится на трассе на большой скорости, проблем не избежать. Учтите это и проведите необходимую диагностику вашего авто. Так вы сможете гарантированно сказать, какие именно проблемы вызвали данный неприятный эффект. Обратитесь на СТО, если у вас нет опыта диагностических и ремонтных работ. С помощью специалистов можно быстро отыскать и устранить даже самые сложные неполадки. А вы когда-нибудь сталкивались со слишком длинным ходом ручки КПП?
