Особенности работ с селектором на различных автомобилях
В Toyota Crown jzs171 селектор находится под днищем недалеко от правого колеса. Найти его можно по тросику, идущему от рычага. Узел отличается низкой механической прочностью, поэтому при разборке может рассыпаться. Перед тем, как разберете контактную группу, необходимо найти распиновку контактов на свой автомобиль, так как Toyota Crown имеет несколько вариантов разъемов.
При выполнении работ на селекторе Ленд Ровера желательно иметь помощника. Проверка реагирования коробки передач на положения рычага возможна только из салона автомобиля. При разборке узла необходимо проверить работоспособность лампочек подсветки, так как они часто выходят из строя.

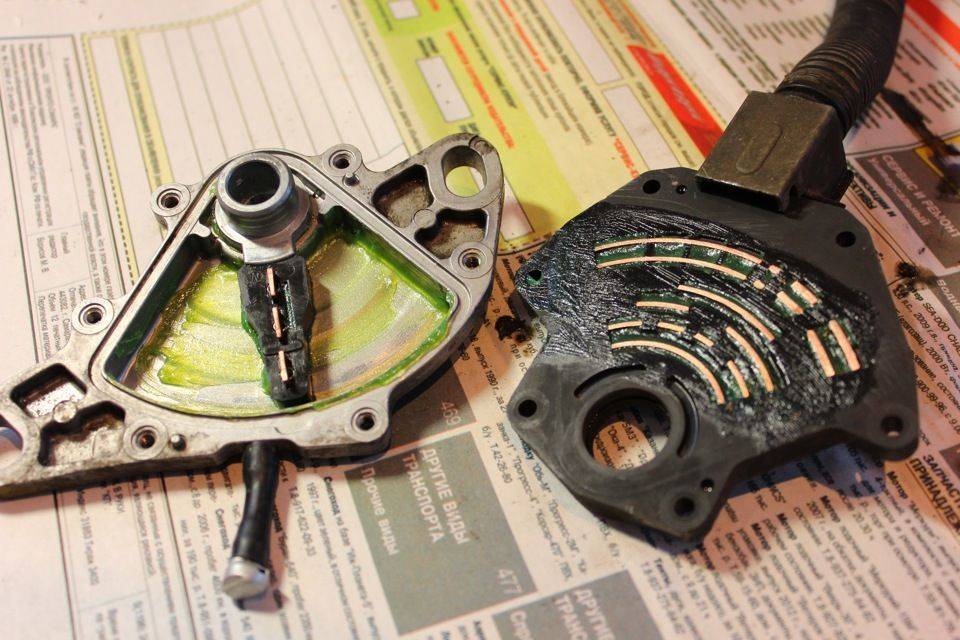

Honda CR V имеет очень хлипкие контакты датчика выбранного режима АКПП. Смазка, применяемая в контактной группе имеет малый ресурс, поэтому при каждом разборе узла рекомендуется производить ее замену. В противном случае истирание ламелей контактов будет происходить в ускоренном режиме.
Ситроен С5 имеет плохо противостоящие коррозии контакты, поэтому большинство неисправностей узла связанно с отложением окислений. Чистку контактов рекомендуется проводить при помощи ацетона. Выбирая смазку следует проверить наличие ингибиторов коррозии и высоких диэлектрических свойств.
При обнаружении неисправности селектора дальнейшая эксплуатация авто может привести к серьезным проблемам с автоматической коробкой передач. Нарушения в работе АКПП ставят под угрозу безопасность вождения автомобиля. Также поломки узла сопровождаются потерей комфорта от управления автомобилем, так как приходится по несколько раз переключать рычаг для срабатывания.

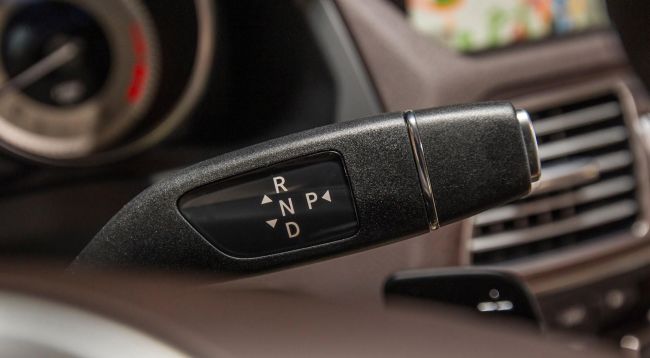

Подрулевой селектор
Рукоять переключения АКПП, расположенная на рулевой колонке, была популярна в Америке вплоть до 1990-х годов. Такое решение позволяло разместить рядом с водителем дополнительное пассажирское сидение. Подрулевые рукоятки были также популярны в японских автомобилях той эпохи, которые изготавливались для американского рынка. Чаще всего их можно было встретить в автомобилях с высоким дорожным просветом – фургонах, минивэнах, внедорожниках и других. Переключение с помощью таких рукояток происходило достаточно сложно: чтобы сменить передачу, необходимо было как бы “вытянуть” рычаг на себя из рулевой колонки.
Какие бывают селекторы АКПП?
Селектор в автоматической коробке передач имеет такую же важность, как и известный всем рычаг в механической коробке передач
Это именно то устройство, которое дает возможность управления переключением передач, вне зависимости от условий. В конструкцию селектора могут входить добавочные элементы, а разновидностей его конструктивного исполнения достаточно много.
Устройство коробки передач. Автоматическая коробка передач намного удобнее механической, благодаря тому, что в ней проведена полная автоматизация процесса выбора передаточного отношения и переход между ними. При этом, не стоит забывать, что коробка автомат, на самом деле, представляет собой совмещение двух агрегатов: гидравлического трансформатора и, собственно, коробки передач.
Назначением первого агрегата служит сцепление и передача крутящего момента, тогда как второй отвечает за распределение и выбор скоростей, и остальные действия. Первые модели АКПП работали так же, как механические аналоги. Наиболее важным отличием становится полная автоматизация систем управления сцеплением, что позволило отказаться от стандартных систем, в которых была задействована пара «ведущая рука водителя- нога, нажимающая сцепление». Главный элемент управления, или селектор, не является каким-то инновационным устройством. Одна из его наиболее популярных разновидностей, чем-то напоминает рычаг механической коробки, с добавлением одного или нескольких электронных компонентов. Но разновидностей его исполнения достаточно много, что обеспечено конструкцией самой КПП.
Разновидности селектора. Классическая версия селектора для переключения передач — это рычаг, на верхней части которого, или на пластинке возле его шахты, находятся символы, обозначающие его положения. Управление ним достаточно простое, поэтому требования к нему не такие высокие. К примеру, если на «механике» отличительной чертой рычага должна быть высокая жесткость и длина, то на автомате нагрузка существенно меньше, что позволяет обойтись материалами меньшей прочности и более коротким селектором.
Основными вариантами, в которых исполняются селекторы АКПП, принято считать:
- Подрулевой;
- Кнопочный;
- Напольный.
Селектор кнопочного типа чаще всего ставился на машины, выпускавшиеся в Японии и США, и предназначавшиеся для реализации на внутреннем рынке. Местом для расположения кнопок, в этом случае, становилась передняя панель. На сегодняшний день, его можно встретить в некоторых моделях минивенов, и многочисленных автомобилях с высокой посадкой.
Основными преимуществами становятся простое использование, эргономичность и экономия свободного места в передней части салона.
Подрулевой селектор можно увидеть на старых машинах американского производства. Этот тип селектора выполняется в качестве части рулевой колонки. Это достаточно удобно, по той причине, что не требуется дополнительное свободное место для размещения шахты под сам селектор и его добавочные элементы. Положительные его стороны аналогичны кнопочному варианту. Блокировка его снимается достаточно просто — стоит только потянуть рычажок на себя.

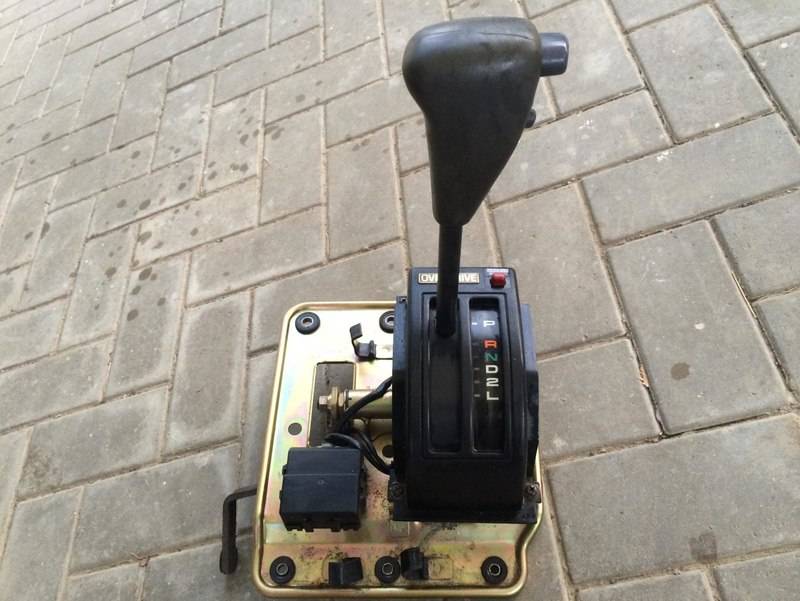

Напольный селектор. Наиболее распространенная разновидность. По внешнему виду он практически идентичен рычагу механической коробки, но имеет меньшую длину. Первые модели не имели возможности ступенчатого переключения, что стало более поздним нововведением. Эта новинка сделала невозможным его случайное включение, так как рычаг должен быть уведен вначале вперед или назад, а затем в сторону для выбора требуемого передаточного числа.
Итог. Выбор типа селектора на автомобилях с АКПП зависит от модели и конструкции , а также от пожеланий водителя для удобства управления автомобилем.
Ошибка P0716 — Датчик частоты вращения входного вала АКПП (турбины гидротрансформатора)
Определение кода ошибки P0716
Ошибка P0716 указывает на то, что компьютер автомобиля получил неправильный входной сигнал от датчика частоты вращения двигателя и не может определить правильную стратегию переключения передач.
Что означает ошибка P0716
Для правильного переключения передач компьютер автомобиля должен знать частоту вращения двигателя автомобиля. Если входной сигнал, полученный от датчика частоты вращения входного вала АКПП, является ошибочным или неправильным, то компьютер не сможет определить правильную стратегию переключения передач в текущих условиях. Если частота вращения входного вала радикально изменится или превысит частоту вращения выходного вала, появится ошибка P0716.
Причины возникновения ошибки P0716
Наиболее распространенными причинами возникновения ошибки P0716 являются:
- Неисправность датчика частоты вращения входного вала
- Неисправность датчика частоты вращения выходного вала
- Повреждение проводов датчика
- Наличие соединителей, подвергнутых действию коррозии
- Неисправность электромагнитного клапана переключения передач
- Неисправность датчика температуры двигателя
- Низкий уровень трансмиссионной жидкости
- Загрязнение трансмиссионной жидкости
- В редких случаях, неисправность PCM
Каковы симптомы ошибки P0716?
Симптомы ошибки P0716 могут сильно различаться в зависимости от основной причины возникновения проблемы. В некоторых случаях какие-либо симптомы могут вовсе отсутствовать. Однако основными признаками возникновения данной ошибки являются:
- Глохнущий двигатель при остановке автомобиля
- Пропуски зажигания в цилиндрах двигателя
- Жесткое переключение передач
- Невозможность переключения передач
- Остановка двигателя
- Сбои в работе двигателя
- Сбои в работе спидометра
- Неисправность спидометра
- Загорание индикатора Check Engine
Как механик диагностирует ошибку P0716?
Сначала механик подключит сканер OBD-II к автомобилю и считает все присутствующие коды ошибок. Затем он очистит коды и проведет тест-драйв автомобиля, чтобы убедиться в наличии проблемы.
Далее механик проверит уровень и состояние трансмиссионной жидкости. Если уровень жидкости низкий, механик дольет жидкость. Если жидкость загрязнена, он заменит ее.
Если код ошибки не исчезнет, механик проверит опорное напряжение и сигнал заземления (провод заземления) датчика частоты вращения входного вала АКПП, а также целостность и сопротивление цепи датчика. Механик отремонтирует или заменит все поврежденные провода или цепи. Если с цепями и проводами все в порядке, механик проверит все соответствующие датчики и электромагнитные клапаны.
Общие ошибки при диагностировании кода P0716
Наиболее распространенной ошибкой при диагностировании данного кода является ошибочная замена датчика частоты вращения, в то время как проблема заключается, например, в загрязнении трансмиссионной жидкости или повреждении проводов. Перед заменой датчика необходимо выполнить тщательное диагностирование и рассмотреть все возможные причины возникновения данной ошибки.
Насколько серьезной является ошибка P0716?
Ошибка P0716 является очень серьезной, так как при ее появлении могут возникнуть проблемы с управляемостью автомобиля, что может быть опасным. Рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.
Какой ремонт может исправить ошибку P0716?
- Замена неисправного датчика частоты вращения входного вала
- Замена неисправного датчика частоты вращения выходного вала
- Капитальный ремонт трансмиссии, поврежденной вследствие сильного загрязнения трансмиссионной жидкости
- Ремонт или замена поврежденных проводов
- Замена соединителей, подвергнутых действию коррозии
- Замена неисправность цепей
Дополнительные комментарии для устранения ошибки P0716
Диагностирование кода P0716 является весьма сложным и длительным процессом из-за большого количества возможных причин возникновения ошибки
Во избежание повторного появления данного кода важно рассмотреть все возможные причины появления неисправности
Нужна помощь с кодом ошибки P0716?
Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на услугу — компьютерная диагностика Москва выезд или свяжитесь с консультантом по телефону +7(499)394-47-89
Как включать передачи на автомате
Итак, в нашей предыдущей статье мы рассматривали, как включать заднюю скорость на механической коробке, а также как правильно переключать передачи на МКПП. Теперь давайте рассмотрим автомат АКПП.
Прежде всего, существует несколько типов автоматических трансмиссий: «классическая» гидромеханическая АКПП, коробка-вариатор, а также роботизированная коробка передач. При этом нужно отметить, что хотя данные типы «автоматов» отличаются друг от друга конструктивно, функционально они похожи и имеют схожие основные режимы работы.
Среди таких основных режимов можно выделить:
- Р- парковка, паркинг;
- R- задняя передача;
- N- нейтраль;
- D — драйв, движение вперед;
- М — ручной режим управления;
Парковочный режим позволяет запустить двигатель, после чего мотор работает на холостом ходу (например, во время прогрева). Также в этом режиме рекомендуется оставлять автомобиль на стоянке.
Примечательно то, что после включения «Р» также срабатывает блокировка вала АКПП. Такая блокировка не позволяет машине покатиться и является дополнительной «страховкой».
Режим «R» отвечает за задний ход, включается только после полной остановки автомобиля. Игнорирование данного правила может стать причиной серьезных поломок коробки передач.
Режим «N», в отличие от «P», позволяет разъединить коробку и двигатель, причем никаких дополнительных блокировок (как в случае с «паркингом») такой режим не имеет.
Однако, в отличие от «механики» и некоторых отдельных типов коробок-робот (например, АМТ), во время кратковременной остановки с заведенным ДВС переключаться на «нейтралку» не нужно. Фактически, «нейтраль» на автомате нужна только для буксировки авто в случае поломки (если производитель предусмотрел такую возможность), а также в качестве сервисного режима.
Еще режим «N» можно включить в пробке, когда машина долго стоит (более 10 минут) и мотор работает, однако нужно помнить, что в этом случае нужно дополнительно пользоваться «ручником» (стояночным тормозом) или удерживать машину педалью тормоза, иначе автомобиль может начать произвольно катиться.
Режим «D» позволяет двигаться вперед, передачи переключаются автоматически. От водителя не требуется дополнительных действий, остается только нажимать на газ для ускорения и на тормоз для замедления или полной остановки.
Еще можно выделить М – ручной режим управления (Типтроник АКПП). Режим имеется не на всех автоматах, при его наличии присутствуют дополнительные обозначения: «+» (переключение на повышенную передачу), «-» (переключение на пониженную). Данный режим полуавтоматический (водитель сам выбирает ту или иную передачу, но электроника все равно может ее не включить, если скорость движения и условия ей не соответствуют).
Сам рычаг переключения передач (селектор АКПП) на разных авто с автоматом независимо от типа зачастую просто перемещается по специальным пазам. Каждый паз соответствует отдельному режиму (как правило, рядом с пазом нанесены обозначения, также выбранные режимы на большинстве авто дублируются на приборной панели).
Чтобы включить тот или иной режим АКПП, необходимо вставить ключ в замок зажигания и нажать на педаль тормоза. Обычно нажатие на педаль тормоза позволяет снять блокировку, которая является «защитой» от случайного перемещения селектора.
Параллельно сбоку на рукояти селектора на многих типах АКПП имеется специальная кнопка, нажатие на которую позволяет перемещать рычаг в тот или иной режим. Другими словами, нажатие на педаль тормоза и удерживание педали позволяет разблокировать вал в режиме «паркинг», в то время как нажатие на кнопку на рычаге дает возможность дальше двигать сам селектор, включая нужные режимы.
Также на многих авто запуск двигателя допускается только в режиме «P» или «N» при условии нажатия на тормоз. Данное решение можно считать «защитной» функцией, которая позволяет предотвратить нежелательное движение автомобиля и поломки АКПП и ДВС.
Еще добавим, что многие АКПП, кроме основных, оснащены целым рядом других дополнительных режимов. Такие режимы могут иметь как отдельные пазы для включения, так и включаться кнопками. Например, можно выбрать только первую передачу (режим L1 или 1), включение в автоматическом режиме не выше второй передачи (L2 или 2), режим OD (овердрайв), отключающий переход на повышающую четвертую или пятую передачу.
Также автоматические коробки часто имеют режим «спорт» (литера «S»), экономичный режим «эко» (литера «Е»), зимний режим (литера «W» или значок снежинки) и т.д.
Заводские маркировки коробки передач
Каждая АКПП принадлежит к определенному модельному ряду производителя. Зная номер модели, можно правильно подобрать запчасти для ремонта или контрактную коробку на замену.
Моделей существует множество, и каждая имеет свое обозначение. Его можно узнать либо из документации на автомобиль, либо в интернете, зная марку авто, тип КПП (см. выше), страну и год производства.
Каждый автоконцерн использует свою систему цифровой и буквенной нумерации. Для примера рассмотрим гидромеханическую коробку Hyundai-Mitsubishi F4A41:
- F – кодовое обозначение, указывающее на тип привода автомобиля, в данном случае это F – Full, то есть КПП предназначена для полноприводных авто;
- 4 – количество передач в коробке;
- A – признак того, что коробка автоматическая (Automatic);
- 41 – суб номер модификации, обозначающий величину передаваемого коробкой крутящего момента и некоторые другие детали.
Может быть и дополнительный цифробуквенный индикатор, помогающий определить мотор, для которого подходит АКПП, и модель автомобиля. К примеру, для тех же коробок Mitsubishi обозначение 2J1Z указывает на модель концерна под маркой Диамант с 2.5-литровым мотором, и так далее.
Конкретную маркировку и ее значение в каждом случае следует уточнять у производителя.
Соответствие признаков и причин
Приводим таблицу часто встречающихся поломок коробки-автомата.
| Признаки | Причины |
| Не работает задняя передача. Функционируют только 1 и 2 скорость, а 4 и 3 не работают. | Изношены диски фрикционные, обрыв манжет поршня, разрушены уплотнительные кольца. |
| Автомобиль не двигается вперед, буксует, задняя передача работает. | Изношены диски, передние муфты, обрыв манжет, износ колец муфт, заедание клапана гидроблока. |
| Автомобиль не двигается назад и вперед. Сильные толчки при переключениях. | Неисправность гидротрансформатора, требуется доливка масла и замена фильтра. |
| Можно ехать только на третьей передаче. | Износ дисков фрикционных, передних муфт, обрыв и износ манжет поршня, износ колец муфты, заедание клапана. Электронный блок переключил коробку в аварийный режим, необходима диагностика и ремонт. |
| Переключения на холодной коробке выполняются с толчками. | Грязные соленоиды или гидроплиты. Требуется замена расходных материалов, чистка гидроблока. |
| Нет заднего хода. | Износ ленты тормозной, обрыв манжет, тормозной ленты, поломка штока поршня. |
| Автомобиль не способен двигаться в любую сторону. Переключение выполняется без толчков. | Неисправность гидротрансформатора, ведущей шестерни насоса, нет сцепления шестерни с гидротрансформатором. Необходимо добавление масла, чистка фильтра. Износ тормозной ленты, муфты и диска, а также манжет поршней. Износ и поломка уплотнительных колец. Неисправен соленоид или клапан гидроблока. |
| Повышающийся гул коробки, вибрация при езде, усиливаются при повышении оборотов мотора. | Износ подшипников. |
Есть задний ход, передние передачи – только первая и вторая. При прогревании коробки проблема уходит. | Заедание грязного соленоида или клапана гидроблока. |
| Машине едет в нейтральном положении. | Неправильная регулировка рычага или троса привода коробкой. Заедание поршня муфты. Сваривание фрикционных муфт. |
| Скорости включаются при высоких скоростях | Неверная регулировка троса дросселя, засорен фильтр, неисправен клапан дросселя. |
| Автомобиль едет нормально, но на подъеме автомат буксует и включает пониженную скорость. | Низкий уровень масла, износ дисков фрикционных, тормозной ленты. Неисправен маслонасос, соленоиды гидроблока. |
| Внезапное нажатие на газ не переключает на пониженную скорость, не работает кикдаун. | Неисправна кнопка или датчик под педалью, заедает клапан переключения, неисправен трос заслонки, нет питания датчика. |
| При трогании с места выполняется пробуксовка, но при возрастании скорости едет нормально, коробка переключается исправно. | Износ шлицев колеса турбины, обрыв манжет. |
| При переключении происходит пробуксовка. | Неисправен маслонасос, засорился фильтр. |
| Нет переднего и заднего хода. | На ступице колеса турбины срезало шлицы. |
| При переключении скорости возникают значительные удары. | Износ тормозной ленты, фрикционных дисков, засорение соленоидов или каналов гидроблока. |
| Машина буксует при движении и при переключении дергается. | Поломка муфты. |
| Нет движения в обе стороны, нет давления масла. | Срезаны шлицы маслонасоса. |
Автомобиль двигается нормально до момента прогревания масла. Далее происходит пробуксовка, и машина останавливается. | Неисправность дисков фрикционных. При холодном масле его давление и вязкость выше, по сравнению с горячим, изношенные диски лучше прижимаются, и образуют тягу. Износ фрикциона, загрязнение масла, сетки фильтра. |
| Шум в виде биения металла на холостом ходу. | Сильный износ дисков барабанов. |
| Коробка не переключается на пониженную скорость при утапливании педали, нет кикдауна. | Неисправность двигателя. |
| Нет переключения коробки на пониженную скорость при надавливании педали до конца. Машина двигается нормально, до прогревания масла. Далее машина буксует и не движется. Машина медленно разгоняется. Нет заднего хода. | Нарушение герметичности вентиляторных лопаток турбины и насоса. Обрыв лопаток. |
| В поддоне металлическая стружка крупного размера. | Сильный износ планетарной шестерни. |
| Масло в коробке пенится, происходит пробуксовка. | Проникновение воды в АКПП. |
| Низкое давление масла. | Грязные соленоиды или гидроблок. Необходима проверка уровня масла, клапана сброса в насосе. |
| При включении передачи автомобиль троит и глохнет. При возрастании оборотов двигается нормально. | Необходимо проверить клапан муфт скоростей. Неисправен гидротрансформатор. |
| Алюминиевая стружка в поддоне. | Износ подшипника скольжения, планетарной шестерни. |
| В поддоне элементы пластмассы. | Поломка пластиковой детали. |
| Металлический скрежет. | Износ подшипника дифференциала, шестерен. |
| В поддоне коробки-автомате выявлены намагниченные ролики. | Поломка роликового упорного подшипника. |
Типичные неисправности селектора АКПП
Частые поломки селектора автоматической коробки передач:
повреждение механической части или тросов к АКПП;
короткое замыкание или заедание датчиков;
обрыв кабелей либо окисление контактов.
Существуют специфические поломки селекторов АКПП, обусловленные конструктивными просчетами. Например, владельцы Skoda Rapid или Octavia A7 сталкиваются с проблемой некорректной работы механизма из-за падения жесткости пружины и заклинивания датчика положения рычага.
В комбинации приборов отображается информация о переходе трансмиссии в аварийный режим с возможностью движения до сервисного центра.
Селектор переключения передач АКПП: виды, разбор и ремонт
Почти у каждого современного автомобильного производителя есть автомобили с установленными на них автоматическими коробками, в которых переключение передач водитель осуществляет через селектор АКПП. Автомат легок в управлении, особенно для начинающих водителей, создан для движениях в городе с его ежедневными пробками и частыми торможениями и ускорениями.
Благодаря автоматической коробке переключения передач обеспечивается самостоятельное, без непосредственного участия водителя, изменение передаточного числа в трансмиссии, в зависимости от текущих условий движения.
Селектор АКПП, что это такое
Если описать, что такое селектор АКПП, то это элемент для управления режимами работы автоматической коробки передач, в стандартном исполнении является рычагом с кнопкой. Благодаря передвижению рычага можно выбрать режим движения автомобиля (паркинг, нейтраль, движение назад и движение вперед)
Особенности расположения селектора АКПП
Расположение подрулевого селектора коробки передач свойственно для автомобилей, произведенных в США до 90х годов. Это позволяло располагаться впереди еще двум пассажирам, из-за цельного длинного сидения, и компактно вписываться в интерьер подрулевой зоны.
Устройство и принцип работы гидромеханической коробки передач
Кнопочный вариант переключения встречается на автомобилях Land Rover, Honda и Chrysler середины XX века, характерная черта минивэнов и автомобилей с высокой посадкой.
Напольный вариант является самым популярным и привычным на территории Европы.
Защита селектора от случайного перемещения
Селектор переключения передач защищен несколькими механизмами, однако тоже может выйти из строя:
- При напольном расположении на рычаге имеется кнопка блокировки, только при нажатии на которую, рычаг приведется в движение.
- Переключение режимов осуществится только после нажатия на педаль тормоза.
- Метод «утапливания рычага» вниз или движение его в сторону водителя перед непосредственным переключением скоростей.
Снятие селектора АКПП
Демонтаж селектора с машины может отличаться в зависимости от марки и модели автомобиля, устройство переключения скоростей намного сложнее, чем на МКПП коробке передач.
Выполняем следующие действия:
- Установить автомобиль на гладкую ровную поверхность, установить на ручной тормоз и открыть капот.
- Чтобы до рычага было удобно добираться, снимаем АКБ, монтажную площадку установки аккумулятора и воздушный фильтр.
- Установить рычаг в нейтральное положение.
- По очереди отсоединять электрические разъемы.
- С помощью отвертки рассоединяем трос и тягу между собой.
- Легкими покачиваниями демонтировать тягу сверху штока. Нужно соблюдать аккуратность, не допустить переключения положения передачи, при затруднениях воспользоваться отверткой.
- Датчик, который контролирует включение передачи, отсоединить.
- После ослабления хомутов из пластика, извлекать колодку из кожуха, отгибая усики.
- Вытащить щуп.
- Далее откручиваем крепеж, соединяющий корпус селектора.
- Не спеша вытягивать узел, без прикладывания усилий, так как возможен риск повреждения изделия.
Сброс, калибровка и адаптация АКПП
Заключение
Не стоит затягивать с ремонтом селектора, ожидание приводит к дальнейшим проблемам с эксплуатацией автомобиля. Неисправность и неправильная работа селектора переключения передач автоматической коробки не дает водителю насладиться уверенной и комфортной ездой на машине, потому что передачи переключаются с дополнительными усилиями.
Факторы, ускоряющие старение автомата:
- замена трансмиссионного масла реже, чем в указанные производителем сроки;
- масляное голодание КП;
- деформация рабочих между собой поверхностей из-за трения;
- перегрев деталей и узлов;
- залипание соленоидов АКПП.
Постарайтесь беречь свою АКПП, так как ее ремонт в сервисном центре будет стоить дорого, ввиду сложности конструкции.

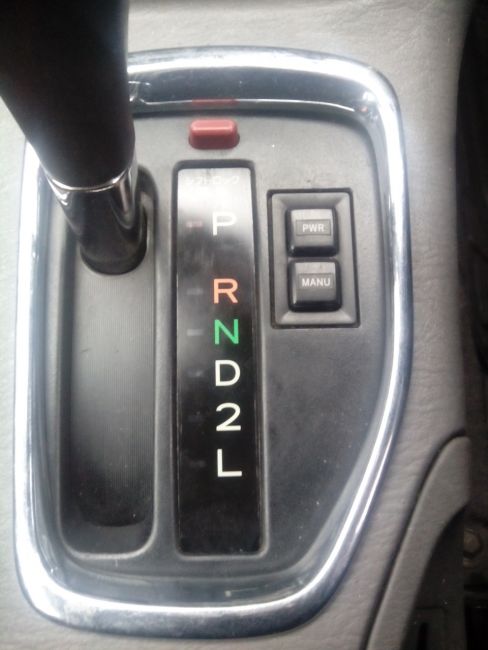

Кнопки на рычаге коробки-автомат
Итак, на АКПП, вариаторе или роботе, кроме основных режимов (P-R-N-D) обычно можно встретить дополнительные кнопки, отвечающие за включение допрежимов. Также на самом рычаге обычно также устанавливают одну большую кнопку, расположенную сбоку или в передней части рычага.
Сразу отметим, такие кнопки на рычаге АКПП обычно ставятся на подавляющем большинстве селекторов. Еще существуют варианты, когда кнопка на рычаге не одна. При этом намного реже используется вариант, когда никаких кнопок на рычаге АКПП нет. Идем далее.
Основная кнопка (самая большая) нужна для того, чтобы можно было переключать режимы и передачи. Другими словами, такая клавиша фактически является «защитой» (блокиратором) рычага АКПП, то есть без нажатия на нее переключить режимы и передачи не получится.
Такая кнопка необходима, в первую очередь, для защиты. Основная задача – не допустить случайного переключения рычага селектора в положения, включение которых может быть опасным во время езды или существует риск серьезных поломок самой коробки. Например, при езде вперед на высокой скорости блокировка «страхует» от случайного включения пониженной передачи, задней скорости и т.д.
Получается, применительно к большинству АКПП, стоя на месте водитель нажимает на тормоз, что снимает блокировку вала коробки, а также нажимает на кнопку на селекторе и удерживает ее нажатой, чтобы иметь возможность передвигать рычаг в нужные режимы.
После того, как автомобиль начал движение, переключение большинства режимов возможно только при условии нажатия на кнопку. При этом без кнопки на многих АКПП все же можно перевести коробку в нейтраль N, на некоторых автоматах включить режим пониженной передачи L3 или 2 и т.д.
Еще добавим, что на рычаге некоторых АКПП кроме основной также нередко присутствуют и дополнительные кнопки. Например, под большой клавишей может быть расположена маленькая кнопка. Также такая кнопка может быть внесена сбоку относительно рукояти селектора.
В зависимости от типа АКПП и производителя трансмиссии, малая клавиша отвечает за включение и выключение режима O/D или «overdrive» АКПП. В двух словах, этот режим позволяет отключить переключение на повышенные передачи и хорошо подходит для езды по городу, преодоления затяжных подъемов, обгонов без активации кик-даун и т.д.
На практике, если рассматривать 4-х ступенчатую АКПП в качестве примера, коробка при включении режима OD/off попросту не переключится выше 3-й передачи. Обороты двигателя будут удерживаться в среднем и высоком диапазоне, машина начинает резче реагировать на нажатия педали газа, при отпускании педали акселератора на скорости более выраженным становится эффект торможения двигателем и т.д.
Отметим, что кнопка OD не всегда размещается непосредственно на рычаге. Часто она выносится отдельно, расположена на консоли возле рычага АКПП. Также возможен вариант, когда коробка автомат вообще не имеет режима «овердрайв».
Еще что касается других клавиш на рычаге, на многих АКПП Типтроник можно встретить кнопки «+» и «-». Такие кнопки могут быть выполнены отдельно или же в виде общей кнопки (сделана в виде «качельки»).
Назначение этих кнопок — возможность управлять коробкой в полуавтоматическом режиме, когда водитель самостоятельно включает нужные передачи. Клавиша «+» позволяет повышать передачи, тогда как «-» отвечает за понижение.
Наличие Типтроник позволяет имитировать управление автомобилем в ручном режиме по аналогии с МКПП, однако ручным такой режим можно назвать условно. Дело в том, что электроника все равно не «позволит» переключиться с 5 на 2 передачу, не даст двигателю упереться в отсечку по оборотам и т.д.
Однако данный режим может быть полезен при преодолении сложных участков, при необходимости активного разгона с места и маневрировании, а также позволяет водителю принять непосредственное участие в управлении авто во время активного драйва.
Напоследок отметим, что у некоторых производителей на рычаге АКПП также могут быть расположены кнопки отдельных дополнительных режимов (зимний, спортивный «S» и т.д.).
Почему одни АКПП имеют ступенчатый ход селектора, а другие — прямой? | Об автомобилях | Авто
Автоматические коробки передач таят в себе много секретов. Один из них — это алгоритм переключения селектора. В некоторых автомобилях пазы расположены прямо, а в других — «лесенкой». Почему?
Отгадка проста. Ступенчатые прорези появились в середине прошлого века для безопасности. Автоматические коробки тогда стали устанавливать не только на премиальные автомобили, но и на массовые модели. В США к началу семидесятых годов более половины легковых автомобилей использовало трехступенчатые гидроавтоматы. Однако алгоритм управления ими не был еще закреплен в качестве отраслевого стандарта. Поэтому каждый производитель старался привнести в конструкцию кулисы нечто свое. Это приводило к путанице.
Задний ход вместо первой скорости
В то время на многих американских автомобилях с ручной коробкой селектор находился под рулем, и, чтобы перевести его на первую скорость, приходилось нажать ручку на себя и дернуть вниз. Однако с появлением автоматической трансмиссии внизу стал располагаться задний ход. На первых гидроавтоматах рычаг двигался в такой последовательности: P-N-D-L-R (АКПП Buick DynaFlow) или P-N-D-S-L-R (GM Hydramatic).
Водители, еще недавно пересевшие с машин с ручной коробкой на автомат, забывались и проскакивали рычагом с D на R, искренне удивляясь, почему машина едет назад, а не вперед. Под рулем люди не видели, куда передвигают кулису, а ориентироваться на ощупь трудно. Кроме того, стопорная пружина на подрулевых рычагах была слабой и со временем ослабевала еще больше. Во время тряски рычаг выпадал из паза и на ходу активировал задний ход, что приводило к мгновенной блокировке колес, заносу и ДТП. На автопроизводителей стали подавать в суд. Поэтому пришлось придумывать защиту в виде пазов, чтобы избежать непредвиденных включений. Но под рулем места мало, и многие фирмы стали переносить кулису на центральный тоннель между двумя передними сидениями. Так идея с пазами реализовалась в новом качестве.
Теперь все пазы находились на виду у водителя. Горизонтальные прорези не позволяли случайно «выбить» рычаг из своего паза при случайном касании локтем. А ступенчатый ход рычага помогал водителю буквально на ощупь определять расположение режимов движения. Можно было управлять коробкой буквально не глядя.
Но, главное, изменился алгоритм смены режимов. Задний ход (R) перенесли в промежуток между нейтралью (N) и паркингом (P). Впервые это было сделано на автомобилях Ford. А в 1964 году в США была законодательно закреплена последовательность переключения автомата P-R-N-D-L. Такая последовательность исключала случайное включение заднего хода. Сообщество автомобильных инженеров (SAE) превратило ее во всемирный отраслевой стандарт, который поддержали европеские и азиатские фирмы.
Таким образом, пазы — вынужденная мера, призванная обезопасить автомат от неопытных водителей.
Фиксатор под пальцем
Однако вскоре инженеры стали экспериментировать, и на спортивных автомобилях появился прямой ход селектора. Он экономил время и нравился водителям за быстроту и логичность. Кроме того, такая конструкция оказалась более компактной и впоследствии перешла на небольшие переднеприводные машины. Чтобы избежать случайного перескока селектора между D и R, инженеры вставили пружинный фиксатор под большим пальцем. Только при его нажатии селектор передвигался вперед или назад.
Со временем прямые кулисы с фиксатором вытеснили ступенчатые. Однако и им приходит конец. Новые премиальные автомобили оборудуются электронными кулисами, которые уже не имеют прямой механической связи с трансмиссией. Управление идет по проводам в виде электронных сигналов. Поэтому селектор превращается в джойстик, который не передвигается, а лишь качается из стороны в сторону. Если даже попытаться на ходу активировать задний ход, то электроника не даст это сделать.
aif.ru
