Мануалы к скутерам
или скутеры и как с ними бороться.
Honda Common Service Manual pdf Общее руководство по эксплуатации и обслуживанию движков Honda для мотоциклов, скутеров и ATV. 1988 год и качество скана ниже среднего
Honda Dio & Tact doc, pdf брошюрой Скутеры Honda Dio & Tact – Устройство, техничеcкое обслуживание, ремонт
Honda Lead набор gif’ов Скутер Honda Lead – Устройство, техническое обслуживание, ремонт
Honda Monkey Z50A набор gif’ов Руководство по сервисному обслуживанию Honda Monkey Z50A
Электрика Honda DIO gif
Электрика Honda Takty tiff
Электрика Honda Lead gif
Коммутатор Honda Dio Fit gif
Коммутатор Honda Dio AF18, AF27, AF34 и других кроме Dio Fit gif
Suzuki Sepia tiff Скутеры Suzuki Sepia – Устройство, техничеcкое обслуживание, ремонт
Yamaha Cute tiff Инструкция пользователя Yamaha Cute
Yamaha Vino 49cc pdf Руководство по обслуживанию Yamaha Vino 49сс
Yamaha Cygnus XC125 набор gif’ов Руководство по сервисному обслуживанию Yamaha Cygnus XC125
Yamaha T-Max-XP500 5GJ pdf Руководство для владельца Yamaha T-Max-XP500 5GJ
Yamaha Jog tiff Скутеры Yamaha Jog – Устройство, техничеcкое обслуживание, ремонт
Yamaha AEROX YQ50 pdf Руководство по сервисному обслуживанию Yamaha AEROX YQ50
Yamaha BW’s pdf Руководство по сервисному обслуживанию Yamaha BW’s
Yamaha Axis 100 pdf Руководство по сервисному обслуживанию Yamaha Axis 100
Yamaha Majesty YP125-150 pdf Руководство по сервисному обслуживанию Yamaha Majesty YP125-150 2001
Электрика Yamaha jpeg Схема электрооборудования скутеров Yamaha Cygnus-125, Beluga-125, Riva-125
Peugeot набор jpeg’ов Руководство по эксплуатации и техническому обслуживанию Peugeot Looxor, Speedfight, Trekker, Vivacity
Peugeot 103 pdf Руководство по эксплуатации и техническому обслуживанию Peugeot 103
Daeliim S-Five pdf Руководство по сервисному обслуживанию Daeliim S-Five

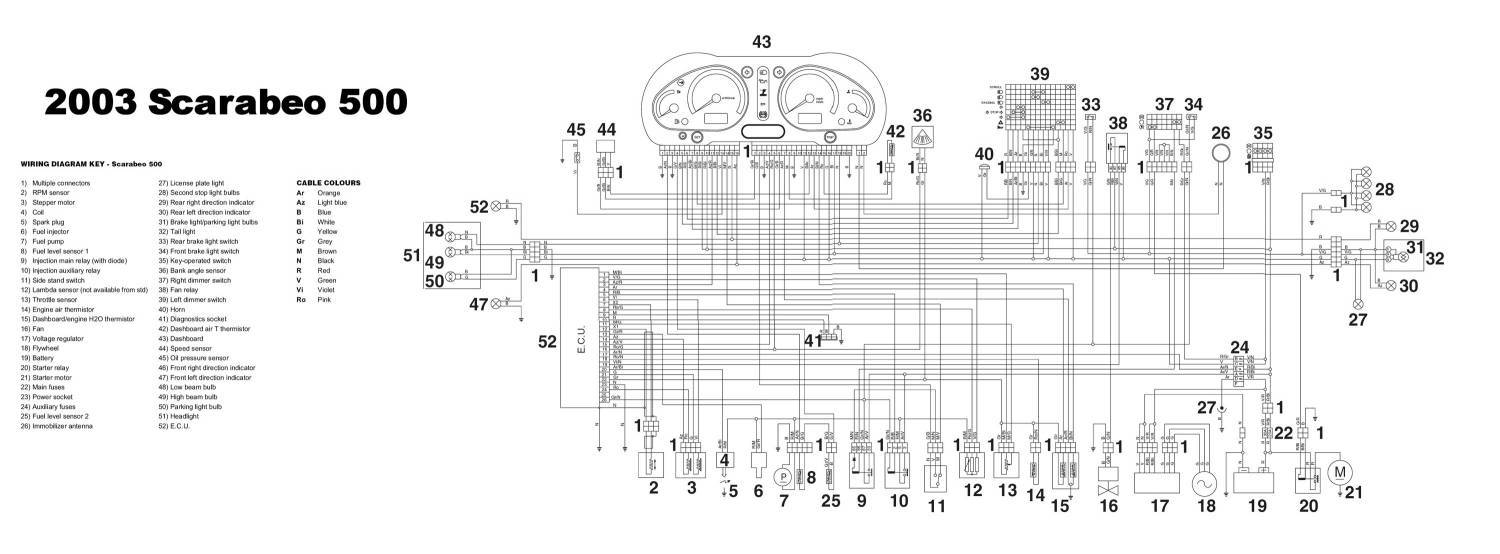

Aprilia Leonardo swf Руководство по эксплуатации и техническому обслуживанию Aprilia Leonardo
Gilera Runner 50 DD pdf Руководство по эксплуатации и техническому обслуживанию Gilera Runner 50 DD
Piaggio Hiper Pro pdf Руководство по сервисному обслуживанию и ремонту двигателей Piaggio 50 HiperPro
Reggy pdf Инструкции по эксплуатации скутеров Reggy. Кучкой для моделей RG50S1001, RG50S1201, RG50M1401, RG125S1202, RG50M1601, RG110M5500, RG43S2101 – RG43S2109
Honling pdf Ремонт и обслуживание скутеров Хонлинг
Китайцы 2Т pdf Руководство по ремонту и обслуживанию двухтактного скутера на примере Baltmotors Joy-S
Китайцы 4Т pdf Руководство по обслуживанию и ремонту четырёхтактного скутера на примере Baltmotors Joy-R
Поршни для китайцев 4Т pdf Руководство по установке поршневых для китайских скутеров с четырехтактным двигателем 139 QMB
Электрика Sinski pdf Схема электрооборудования скутера Sinski XSJ50QT-4D
Exhaust Calculator Exhaust Calculator – Программа для расчета резонаторов глушителей двухтактных двигателей
Тюнинг внешних деталей
При усовершенствовании внешних параметров можно улучшить не только эстетический вид мопеда Альфа, но и повысить его аэродинамические показатели, сделать передвижение более удобным. В качестве тюнинга внешних элементов обычно используют:
- Замена сиденья на более широкое и удобное.
- Установка защитных панелей поможет предотвратить переломы ног и защитить их от повреждений.
- Замена колёс более широкими повысит устойчивость мопеда. Это особенно актуально при замене двигателя.
- Установка ветрового стекла помогает повысить комфорт передвижения. Но при скорости более 40 км/ч уже начинает влиять на аэродинамику мопеда.
- Замена дисков несёт скорее более декоративный смысл. Стандартные диски в Альфе также вполне пригодные для езды.
- Замена вилки. Если мопед Альфа будет использоваться для передвижения по неровным дорогам, например, в лесу или за городом, можно осуществить замену вилок. Усиление амортизаторов позволяет смягчить нагрузку на колесо.
- Замена светодиодов также может стать отличным решением. Не стоит использовать ксеноновые диоды, поскольку они будут слепить водителей, а по качеству освещения не будут лучше обычных.
По желанию тюнинг можно завершить стайлингом мопеда, выполнив аэрографию или изменив цвет корпуса. Отличным решением, чтобы выделить мопед, станет установка светодиодов под крыльями или на защитных панелях.
Тюнинг мопеда Альфа – это весьма благодатное занятие, которое способно увлечь владельца в сторону усовершенствования своей модели. Особенности конструкции и сборки дают возможность проводить усовершенствование Альфы абсолютно в любом направлении. Это делает его очень удобным как для новичков, так и для опытных любителей.
Тюнинг мопеда Альфа способен увеличить мощность и другие характеристики транспортного средства, например его скорость. Практические советы и рекомендации.
Многие владельцы мопедов Альфа и Дельта хотят сделать тюнинг мопеда с целью улучшения его эксплуатационных качеств, повысить скорость, тягу, ведь ничто в мире не совершенно. Тюнинг мопеда ALPHA способен превратить, казалось бы, обычного рядового трудягу в практически крутой гоночный байк. Существует возможность разгона объема движка с имеющихся 72 до 110.
VESPA ET,LXAUTOMATIK BOOK
- All air-cooled two- and four-stroke engines from 1996 onwards
- As the world’s most important scooter manufacturer, Piaggio markets the completely updated versions of the legendary Vespa: since 1996 the ET and LX series, and more recently also the LXV and S. With its steel chassis and front fork designed like an aircraft’s landing gear, Piaggio has stuck to tradition. However, the engine and automatic CVT are modern. Besides some beginner models with 50 cm³ two-stroke engines, the Italians mainly supply economical, environmentally friendly four-stroke scooters to Germany, usually with 125 cm³, but also or 50 and 150 cm³, engine size.
- In 152 pages and with around 530 photos and drawings, the updated and extended new edition of the book, which first came out in 2006, describes all the maintenance, adjustment and assembly work for these models, beginning with taking apart the body and chassis and removing and dismantling the engine, OHC valve train and automatic transmission, through to servicing the brake system, carburettor, fuel injection system (ET 50 Iniezione) and electrics. Colour circuit diagrams, troubleshooting tables, complete technical specifications, tables for tightening torques and cylinder measurements and an index complete the contents of this book, which is clearly structured in sections dealing with individual components and jobs.
- Servicing and repair tips for 18 models:
Two-stroke: ET 2 50, ET 2 50 Ini., LX 2 50, LXV 50, S 50Four-stroke: ET 4 50, ET 4 125, ET 4 125 LEADER, ET 4 150,ET 4 150 LEADER, LX 50 4T, LX 50 4V, LX 125, LX 150,LXV 125, S 50 4V, S 125, S 150.
- Overview of contents:
- Vespa ET, LX specifications
- Body, body electrics
- Instruments, controls
- Front fork, steering, cables
- Rear wheel and suspension, exhaust system
- Disc brake hydraulics
- Drum brake mechanism
- Petrol tank (all models), oil tank (two-stroke)
- Lubrication, oil pump (four-stroke)
- Fuel-oil mix, oil pump (two-stroke)
- Two- and four-stroke engines in detail
- Cylinder head, piston, cylinders
- Valve train and timing chain (four-stroke)
- Crankcase and crankshaft
- Drive with variator, clutch, transmission
- Carburettor in detail, fuel injection
- Alternator, electric starter
- Engine electrics, spark plugs, ignition system etc.
- Maintenance schedule for all models
- Servicing and checks
- Buying and using tools
- Tyres: tips on riding style, purchase, care, checks
- Colour circuit diagrams, main wiring diagrams
- Technical data, settings
- Torque values for all models
- Cylinder and piston measurements, carburettor specs
- Troubleshooting and quick tips on rectifying faults
- Index
- Only in German language!
Ответы на частые вопросы

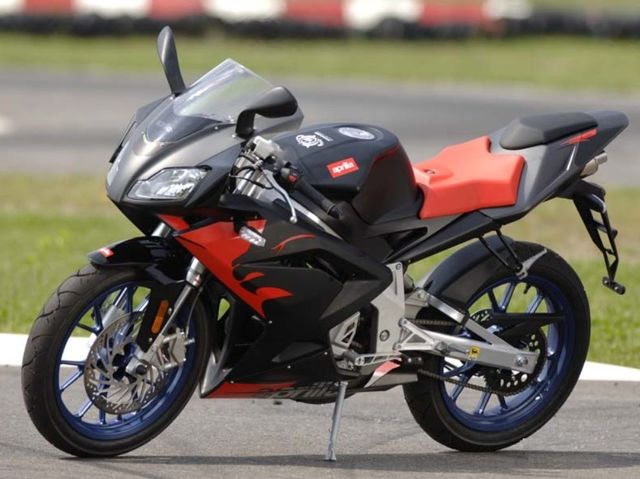

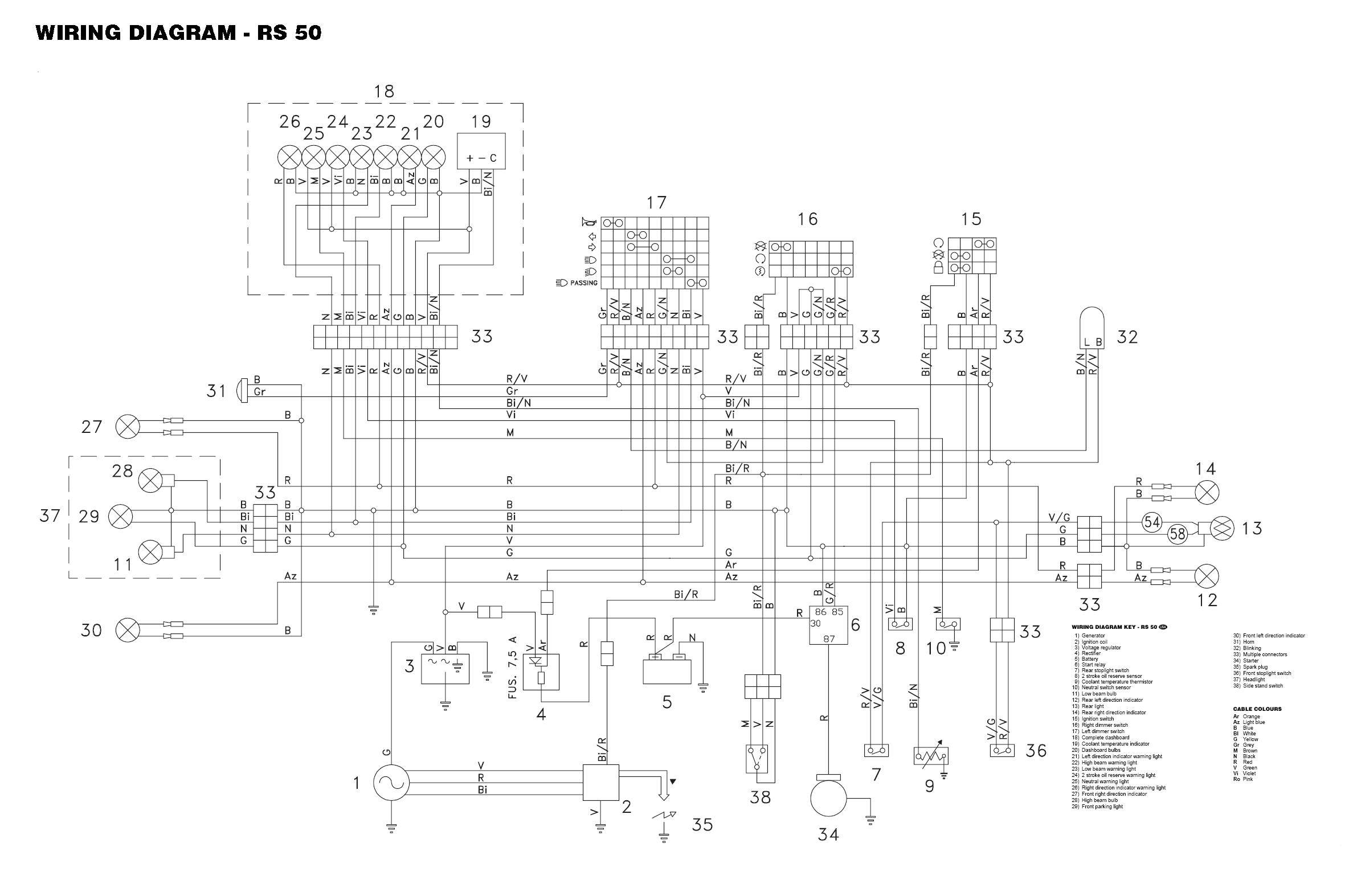

Обзор мотоцикла Aprilia RS 50 Технические характеристики
Aprilia RS 50 – это один из лучших 50 куб. мотоциклов, отлично подходящий для молодого поколения и начинающих мотоциклистов.
Все говорит о том, что это настоящий спортбайк: дизайн, уровень оснащенности, полный обтекателей, который позволяет комфортно передвигаться на высоких скоростях.
Но в отличии от своих высококуботурных братьев, которые весят в среднем от 150-200 кг., его вес составляет всего 89 кг., чувствуется и управляется достаточно просто, что обеспечивается жесткой рамой из алюминиевого сплава, мягкими подвесками, дисковыми тормозами, спортивными шинами а так же балансировочным валом, который значительно уменьшает вибрацию аппарата.
Aprilia RS 50 оснащен компактным двухтактный одноцилиндровый двигатель развивающим мощность до 5 кВт (7,3 л.с.) и скорость до 112 км/ч. А так же 6 – ступенчатой коробкой передач.
Все это хорошо и делает данный аппарат очень ценным, но и здесь есть свои минусы. Первое это конечно скорость, многие могут посмеяться с этого аппарата, так как с виду спортивный мотоцикл имеет поршневую на 50 куб. Выходом может быть увеличение поршневой. Так же мотоцикл достаточно дорогой, за новый можно отдать до 220 тыс .рубл., за б/у – 50-150 тыс. рублей. К минусам так же можно отнести посадку, которая быстро утомляет и может появиться боль в запястьях, т. к. они оказываются передавленными.
В общем он отлично может подойти для человека, только начинающего свою мотожизнь. Начинающий байкер научится работать со сцеплением и коробкой передач, здесь она выполнена в лучших традициях спортивных мотоциклов. Еще один ярко выраженный плюс, это то что мотоцикл входит в категорию M. Имея любую категорию или подкатегорию в правах, человек имеет право управлять этим транспортных средством.
У RS 50 есть так же специальная модель для дорог общего пользования, RS 50 Replica. У Replica присутствует ограничитель скорости, который может помочь неопытным водителям. Такой ограничитель можно запросто убрать, обратившись к специалистам.
Как известно, Aprilia — это итальянская компания, основанная сразу после второй мировой войны, и начинала свой путь с производства велосипедов, позже перешла на скутеры, а сегодня мы ее знаем, как производитель гоночных мотоциклов. Известно о компании мало, но первый 50 куб. мотоцикл был собран в 1968.
Купить сам мотоцикл можно найдя дилера, который смог бы доставить подобный мотоцикл в Россию и другие страны, возможно стоит поискать сайты таких дилеров, если такие имеются.
Больше о 50 куб. мотоциклах
Из более пригодных можно отметить Yamasaki Scorpion 3, Yamasaki Scorpion 4. Это достаточно новый аппарат, можно купить с пробегом 1000-1500, и относительно редкий, так как годовую партию таких мотоциклов скупили за три недели. Выглядит тоже ка спортбайк. Двигатель четырехтактный.
Что мы все о спортбайках, есть же среди нас любители выехать в лес и активно провести время на свежем воздухе
Тогда можно обратить внимание на STELS Trigger 50. Отличный 50 куб. эндуро
О нем можно сказать что для своих 50 куб. он, как и все мотоциклы из этой статьи неплохо едет, так же очень легкий, что сказывается на простом управлении. Имеет дисковые тормоза, жидкостное охлаждение и двух тактовый двигатель развивающий 5500 л.с
эндуро. О нем можно сказать что для своих 50 куб. он, как и все мотоциклы из этой статьи неплохо едет, так же очень легкий, что сказывается на простом управлении. Имеет дисковые тормоза, жидкостное охлаждение и двух тактовый двигатель развивающий 5500 л.с.
Далее Yamaha TZR 50, от предыдущих он отличается своим весом, который составляет 120 кг. Все тормоза дисковые, охложение водяное, двигатель двух тактовый. Способен смело разгоняться до 100км/ч, как и все мотоциклы в нашей списке. Однако в новом мотоцикле может стоять предохранитель, не позволяющий сильно разгоняться из-за чего максимальная скорость может превышать 50-60км/ч. Но это легко исправляется. Этот мотоцикл можно легко подвергнуть разнообразному тюнингу, благодаря которому мотоцикл сможет брать и более высокий рубеж. Все в ваших руках!
Los Frenos de Moto Aprilia Habana 50
Frenos de Motocicleta Aprilia Habana 50
Comprobar el buen estado de tus frenos de la moto Habana 50 es indispensable, tanto para tu seguridad como para el funcionamiento de tu moto. Unos frenos desgastados no solo aumentarán las posibilidades de sufrir un accidente, sino que además podrían estropear los discos de freno.
Especial atención deberás prestar al líquido y a las pastillas de freno, que nunca deben estar por debajo del mínimo, y que acostumbran a ser los dos principales motivos principales por los que surgen problemas con el sistema de frenado.
Tampoco debes perder de vista la maneta del freno delantero ni el pedal del freno trasero, que deben estar en perfectas condiciones para garantizar una buena frenada. Es importante que estén bien sujetos y que no estén flojos.
Распиновка
Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:
Крайняя левая клемма сверху должна подключаться к датчику генератора. К находящейся под ней клемме подключают массу
Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической. Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания
Та, что находится под ней, также соединяется с минусовым проводом (массой). К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:
Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:
- Двигаемся слева направо, сначала верхний ряд, затем нижний.
- Здесь провод от датчика генератора идет, как и в предыдущем варианте.
- Далее идет провод катушки зажигания.
- И в конце «глушилка» замка зажигания.
- Первые две клеммы – минусовой провод, «масса».
- К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.
Скутер Хонда Дио АФ 18 27
Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:
- Датчик Холла.
- Катушка зажигания.
- Масса.
- Блокировка замка зажигания.
- Провод питания от высоковольтной катушки.
Скутер Yamaha Jog
На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:
- Оранжевый должен вести к катушке зажигания и генератору.
- Черный – к замку зажигания.
- Фиолетовый – датчик Холла.
- Оставшиеся два провода соединяют с катушкой зажигания.
Китайские скутеры
Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.
Элементы цепи зажигания
Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.
В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.
Модуль зажигания CDI
Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.
Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.
Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.
Катушка зажигания
Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.
Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.
Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.
Свеча зажигания
Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.
Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.
Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.
Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.
Стартер
Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.
Подключается стартер через пусковое реле, которое находится на раме скутера.
Датчик и индикатор топлива
Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.
Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.
Напряжение подается только при включенном замке зажигания.
Реле поворотов
Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.
Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.
Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.
Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.
Звуковой сигнал
Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.
Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.
10 комментариев к « Электрическая схема китайского скутера — скачать бесплатно »
Добрый день, извините если не по теме, но не нашел ни чего подходящего в какую тему написать. Вопрос такой сегодня резко затормозил и обнаружил что перестал работать спидометр, в чем может быть причина? И ещё можно ли на скутер поставить ксенон? Скутер racer taurus
1alexiss1, по спидометру: открути тросик привода от самого спидометра и покрути переднее колесо, внутренний трос при этом должен вращаться. Если вращения нет, значит что-то с приводом, надо снимать переднее колесо и смотреть что к чему. Если тросик вращается значит проблема в спидометре. На счет ксенона: ксенон можно установить на любой скутер, да хоть на КАМАЗ-без разницы. Главное внимательно изучить параметры конкретного блока розжига: какой ток он потребляет имеет ли он пыле-влагу защиту, вибростойкость конкретного блока тоже надо учитывать, то есть посмотреть подойдет конкретная модель блока к вашему скутеру или нет. Как бы вот так.
Собственно по поводу ксенона, я вот щас жду когда у китаез поступит на склад ксенон, и хочу создать статью об установке ксенона на скутер, коль есть такой интерес у владельцев данной техники. Кстати, я буду ориентироваться на установку ксенона без всяких доработок и переделок генератора.. В интернете есть конечно статьи на эту тему, но там речь идет о снятии и переделке генератора, и ко всему этоу нужно еще потратить Н-ное количество денег, для покупки шунтирующего регулятора напряжения. Новичек, я думаю что, не сможет выполнить такой крапотливой работы.
Евгений, статья по установке ксенона на скутер будет несомненно очень полезна и интересна для читателей. Так что будем ждать с нетерпением. На счет переделки генератора: если есть возможность, то поделитесь ссылками, хотелось бы ознакомится.
Dobrij denj,nuzen vaw sovet.U menja malaguti ciak 125cc 2006god,kogda zavodil so startera,neskoljko raz sliwal zvuk,kak budto karatilo gdeto,polez razbiratj smotretj nenawel,stal probovatj zavoditj starter krutit no nezavoditsa,vikrutil sve4u mokraja,proveril iskri netu.Vse predohraniteli celie,provoda nacal prozvanivatj i t.d vplotj do Zamka zaziganija vse ok.Nacal testerom proverjatj naprjazenie v konce kogda krutiw starterom,v 1sekundu kogda tolko nacinaew krutitj pojavljaetsja i srazu ze propadaet,pitalsa najti sxemu zaziganija.negde i necego!!ewe pocemuto 2provoda idut cerez korobku s ograni4iteljem skorosti,i odin provod cerez pol motorolera k gudku(dlja cego?) signalizacii netu,imobilajzera toze vrode… vse golovu lomajut.Estj podozrenie cto generat0r??
Можете подсказать сайт по продаже запчастей на скутер MOTOLIFE CY50T -7 B (SPOTY) 4 -х тактный?Что то ничего найти не могу в инете.
А у меня вот такой вопрос,я вообще не шарю в электрике,но вот на цветной схеме реле напряжения 4-ре провода,а у меня 5-ть черного нет,у меня 150 куб. китаец пионер адмирал,жопа какая-то с электрикой прозвонил все норм вроде а на жолтом проводе походу короткое замыкание,там такая кипа проводов что мне делать снимать всю проводку?
Hej. Strona co jakiś czas nie działa, dlaczego ?
По воротники на ВКЛ, двигателе не работают, выключить двиг. Все нормально? Учем дело?
ОБОРУДОВАНИЕ
Помимо прекрасного двигателя, рамы, тормозов и прочего, счастливые владельцы Aprilia RS 50 извлекут выгоду и из других компонентов большинство которых можно найти только на высокообъемных мотоциклах. Возьмите, например, алюминиевый рычаг тормоза и сцепления, алюминиевые подставки для ног, глушитель высокого уровня и бескамерные радиальные шины. Aprilia даже оборудовала RS 50 с передовой многофункциональной приборной панелью. Эта компактная аналоговая-цифровая приборная панель действует как реальный бортовой компьютер. В дополнение к всем обычным параметрам и функциям, она также включает встроенный таймер круга, чтобы позволить завтрашним чемпионам сделать запись их лучших кругов.
Обслуживание мопеда
Как и всякое транспортное средство, мопеды Альфа нуждаются в регламентных работах, суть которых сводится к:
- Замене деталей и узлов, чей ресурс выработался;
- Настройке и восстановлении заводских параметров работы основных узлов и агрегатов;
- Визуальном осмотре мопеда на предмет выявления поломок.
Китайские двигатели достаточно уверенно «отхаживают» по 20 000 км на наших отечественных ГСМ без поломок и переборки поршневой группы. Главное – своевременно заменять масло, особенно в период обкатки.
Если не эксплуатировать мопед в суровых условиях (зима, кросс по пересеченной местности и т.п.), то все сальники и резиновые уплотнения также прослужат долго.
Коммутатор на мопед Альфа
В этой части статьи мы рассмотрим особенность распиновки коммутатора на мопед Альфа (и в довесок – Дельта), а также узнаем назначение каждого провода. Вся информация представлена на схеме ниже.
Примечателен тот факт, что одинаковые коммутаторы могут устанавливаться на мопеды различных марок китайского производства, так как существует масса клонов Альфа.
Как мы видим распиновка данного коммутатора очень проста.
Распиновка
- Черно-желтый провод 1 , идет к катушке зажигания.
- Черно-красный провод 2 отвечает за питание.
- Контакт 3 отсутствует в принципе.
- Черно-белый провод 4 отвечает за глушение двигателя и идет к замку зажигания.
- Сине-белый контакт 5 идет к датчику Холла.
- Последний, зеленый контакт 6 является массой.
Схема проводки на мопед Альфа: особенности отечественной эксплуатации
С развитием торговых отношений между Россией и Китаем, в нашу страну помимо традиционных трикотажных товаров и бытовой электроники стали массово завозить различную авто и мото технику. А поскольку отечественная мотоциклетная промышленность переживала спад, то новинки пришлись по вкусу мотолюбителям, и стали массово приобретаться для собственных нужд.
Классический вид мопеда Альфа
Особый интерес представляет мопед ALPHA с двигателем воздушного охлаждения который продается на территории РФ как «Альфа
110сс» или «Альфа 49». Цифры в названии обозначают рабочий объем двигателя:
- Четырехтактный двигатель воздушного охлаждения объемом 49 куб. см, мощностью 4,5 л.с.;
- Четырехтактный двигатель воздушного охлаждения объемом 110 куб. см, мощностью 7 л.с.
Мопеды своим внешним сходством с мотоциклами отличаются от скутеров, хотя и представляют собой отдельный класс. Тем не менее, сочетание технических параметров, простоты в обслуживании своими руками и невысокой эксплуатационной стоимости сделали данный мопед лидером продаж на российском рынке мототехники.
Справочно: в Китае сборкой модели ALPHA занимаются сразу несколько производителей. Среди них компании Horse, Chong Qing Bull, WONJAN, Omaks и ряд других. Сборкой мопедов занимаются и в России такие компании, как АВМ и СМото. При этом схема электропроводки мопеда Альфа идентична вне зависимости от места сборки.
Обзор мотоцикла Aprilia RS 50 Технические характеристики — Сайт о мотоциклах Ява, Иж, Honda и других
Aprilia RS 50 – это один из лучших 50 куб. мотоциклов, отлично подходящий для молодого поколения и начинающих мотоциклистов.
Все говорит о том, что это настоящий спортбайк: дизайн, уровень оснащенности, полный обтекателей, который позволяет комфортно передвигаться на высоких скоростях.
Но в отличии от своих высококуботурных братьев, которые весят в среднем от 150-200 кг., его вес составляет всего 89 кг., чувствуется и управляется достаточно просто, что обеспечивается жесткой рамой из алюминиевого сплава, мягкими подвесками, дисковыми тормозами, спортивными шинами а так же балансировочным валом, который значительно уменьшает вибрацию аппарата.
Aprilia RS 50 оснащен компактным двухтактный одноцилиндровый двигатель развивающим мощность до 5 кВт (7,3 л.с.) и скорость до 112 км/ч. А так же 6 – ступенчатой коробкой передач.
Все это хорошо и делает данный аппарат очень ценным, но и здесь есть свои минусы. Первое это конечно скорость, многие могут посмеяться с этого аппарата, так как с виду спортивный мотоцикл имеет поршневую на 50 куб. Выходом может быть увеличение поршневой. Так же мотоцикл достаточно дорогой, за новый можно отдать до 220 тыс .рубл., за б/у – 50-150 тыс. рублей. К минусам так же можно отнести посадку, которая быстро утомляет и может появиться боль в запястьях, т. к. они оказываются передавленными.
В общем он отлично может подойти для человека, только начинающего свою мотожизнь. Начинающий байкер научится работать со сцеплением и коробкой передач, здесь она выполнена в лучших традициях спортивных мотоциклов. Еще один ярко выраженный плюс, это то что мотоцикл входит в категорию M. Имея любую категорию или подкатегорию в правах, человек имеет право управлять этим транспортных средством.
У RS 50 есть так же специальная модель для дорог общего пользования, RS 50 Replica. У Replica присутствует ограничитель скорости, который может помочь неопытным водителям. Такой ограничитель можно запросто убрать, обратившись к специалистам.
Как известно, Aprilia — это итальянская компания, основанная сразу после второй мировой войны, и начинала свой путь с производства велосипедов, позже перешла на скутеры, а сегодня мы ее знаем, как производитель гоночных мотоциклов. Известно о компании мало, но первый 50 куб. мотоцикл был собран в 1968.
Купить сам мотоцикл можно найдя дилера, который смог бы доставить подобный мотоцикл в Россию и другие страны, возможно стоит поискать сайты таких дилеров, если такие имеются.
Больше о 50 куб. мотоциклах
Из более пригодных можно отметить Yamasaki Scorpion 3, Yamasaki Scorpion 4. Это достаточно новый аппарат, можно купить с пробегом 1000-1500, и относительно редкий, так как годовую партию таких мотоциклов скупили за три недели. Выглядит тоже ка спортбайк. Двигатель четырехтактный.
Что мы все о спортбайках, есть же среди нас любители выехать в лес и активно провести время на свежем воздухе
Тогда можно обратить внимание на STELS Trigger 50. Отличный 50 куб
эндуро.
О нем можно сказать что для своих 50 куб. он, как и все мотоциклы из этой статьи неплохо едет, так же очень легкий, что сказывается на простом управлении.
Имеет дисковые тормоза, жидкостное охлаждение и двух тактовый двигатель развивающий 5500 л.с.
Далее Yamaha TZR 50, от предыдущих он отличается своим весом, который составляет 120 кг. Все тормоза дисковые, охложение водяное, двигатель двух тактовый. Способен смело разгоняться до 100км/ч, как и все мотоциклы в нашей списке.
Этот мотоцикл можно легко подвергнуть разнообразному тюнингу, благодаря которому мотоцикл сможет брать и более высокий рубеж. Все в ваших руках!
La Cadena de Moto Aprilia Habana 50
Cadena de Motocicleta Aprilia Habana 50
La cadena de tu moto deberá seguir un mantenimiento especial, siendo fundamental que esté limpia, perfectamente engrasada y tensada en todo momento. Los expertos recomiendan limpiar y engrasar la cadena cada 750 kilómetros en condiciones normales, mientras que en caso de lluvia, esto se debería realizar a los 500 kilómetros.
Uno de los errores que mucha gente comete y que por eso lo comentamos en estos consejos sobre el buen mantenimiento de tu moto, es engrasar la cadena sin haberla limpiado previamente. Esto no servirá de nada, ya que crearíamos una mezcla de grasa y suciedad que resultaría muy perjudicial para el mantenimiento de la cadena.
Para comprobar el nivel de tensado, al moverla hacia arriba o hacia abajo, no debería desplazarse más de 2 centímetros. En caso contrario, todo apuntará a que efectivamente necesita tensado. En la mayoría de motos Aprilia, para tensarla simplemente debes aflojar un poco el eje y retrasar la llanta unos milímetros.
Y por último, ten claro que para manipular la cadena, es fundamental que la moto no esté en marcha.
Ценные советы
Не секрет, что изоляция проводов сделана из дешевого пластика и лучше изоляцию заменить на резиновую до того, как она посыплется через несколько дождей. Две сети в китайских мотоциклах не пересекаются, поэтому, разбирая питание бортовой сети электростартера, фары, поворотников и стопа, следует помнить о нескольких моментах:
- Зеленый провод – это всегда масса или как его еще называют, земля.
- Розовый и желтый (два желтых) идут от генератора, где еще присутствует переменный ток.
- Синий тянется от импульса с магнитного датчика.
- Черно-красный – питание аккумулятора.
Все они уходят в большой черный жгут. Цвета фиксированы и легче запомнить их принадлежность, чем потом долго определяться, откуда и куда они идут. Есть два главных мотка: под рулем и рядом с аккумулятором, под щитком. Если рядом с аккумулятором еще можно определиться, что откуда выходит, то под рулем проводка мопеда «Альфа» начинает напоминать Нарнию: там все теряется и цвета меняются. Проводка с этого места расходится по всему мотоциклу, обеспечивая питание.
