Снимаем впускной коллектор на 16 клапанном ВАЗ-2112 своими руками

Поломки и ремонт двигателя авто ВАЗ 2112

Для решения проблемы сохранения клапанов от деформации при обрыве ремня ГРМ можно установить поршни от 124 мотора, но в этом случае теряется несколько лошадиных сил. Поэтому при использовании ременной передачи, как указывает инструкция, нужно периодически прислушиваться к звуку, который издает привод. Итак:

  • Вначале износа начинают на холодную пищать ролики, затем шуршать, потом разрушаться.
  • Начинает течь помпа, что приведет к наличию охлаждающей жидкости на ремне.
  • Пришедшие в негодность сальники, приводят к попаданию на ремень масла.
  • При износе валов начинается сползание ремня в сторону, который затем трется о реборду ролика, что создает на холодную скрежет.
  • Сползать ремень может из-за искривления роликов.
  • Все перечисленные причины могут привести к разрыву ремня и как следствие деформацию клапанов.

Ремонт клапанов на авто ВАЗ 2112

Прежде всего, необходимо разобрать блок клапанов двигателя ВАЗ 2112:

  • Снимаются все детали, которые крепятся к ГБЦ: ГРМ, шкивы, термостат, ролики, впускной коллектор, выхлопная труба, отсоединяются все провода.
  • Отсоединяется клапанная крышка.
  • На дрель одевается щеточка и до блеска протираются цилиндры от нагара, для чего коленвал нужно прокрутить два раза.
  • Специальным приспособлением, зажимающим пружину, рассухариваются клапана и вынимаются пинцетом.
  • На край клапана намазывается алмазная крошка, как показано на фото.

Нанесение алмазной крошки на клапан

На конец направляющего клапана надевается резиновый патрубок и двумя руками клапан прокручивается. Притирку нужно производить до образования кольцеобразного равномерного следа на седле и тарелке клапана.

Совет: Для увеличения трения клапан немного нужно тянуть вниз .

Тщательно удаляются остатки притирочной пасты с седла и клапана.

Клапан после притирки

  • Устанавливается клапан на место.
  • Если притирка не помогает, зазор не уменьшается, клапан подлежит замене.
  • Сборка выполняется в обратном порядке.

Преимущества ВАЗ 2112 с 16 клапанами двигателя

При установке в головке блока цилиндров 16 клапанов достигается рекордная мощность двигателя, будет он турбированным или атмосферным. Итак:

  • К увеличению мощности ведет намного большее наполнение тепловоздушной смесью цилиндров. Так 8 клапанный двигатель ВАЗ 2112 с объемом 1500 куб. сантиметров имеет 77 лошадиных сил, а 16 клапанный двигатель в ВАЗ 2112, имеющий такой же объем, выдает до 90 лошадиных сил.
  • Изменение формы камеры сгорания позволяет повысить детонационную стойкость мотора с 16 клапанами. Этот показатель важен, особенно когда используется топливо низкого качества.
  • В таких устройствах лучше работает система охлаждения двигателей, что увеличивает надежность и долговечность узла.
  • При компоновке тракты впускной и выпускной разнесены в разные стороны от головки на ВАЗ 2112 с 16 клапанным двигателем. Это облегчает монтаж правильных коллекторов – впускных и выпускных.

Тюнинг восьмиклапанного двигателя

Для увеличения мощности 8 –ми клапанного двигателя его можно оснастить 16-ти клапанной головкой блока цилиндров. Для этого разбирается на ВАЗ 2112 двигатель 8 клапанный и выполняется замена деталей:

  • Меняются болты, притягивающие к блоку цилиндров головку, которые отличаются от 16-ти клапанного устройства диаметром и длиной. При установке блока цилиндров и головки от разных двигателей требуются модифицированные болты. В этом случае болты используются диаметром как у 8-ми клапанного, а длиной – 16-ти клапанного двигателей.
  • Для монтажа 16-ти клапанной головки нужно рассверлить отверстия для установки болтов.
  • Дорабатывается и прокладка головки, ее отверстия тоже рассверливаются.
  • Установка модифицированных болтов увеличивает надежность двигателя.
  • Перед монтажом головки блока собирается сам блок цилиндров.
  • Поршни 16-ти и 8-ми клапанов отличаются. Поэтому их нужно заменить.
  • Если на автомобиле установлены старые шатуны, используемые на ВАЗ 2108, то их нужно заменить на другие, от ВАЗ 2110. Связано это с тем, что в старых шатунах запрессовывается поршневой палец, а 16-ти клапанные поршни могут монтироваться только в шатун нового образца.
  • После сборки мотора необходимо выполнить доработку проводки. Связано это со смещением некоторых датчиков, что приводит к удлинению проводов для них.

Совет: Чтобы не было дополнительных трат, связанных с заменой блока управления двигателем, нужно старый модуль зажигания оставить и подключить его, посредством высоковольтных проводов, к свечам зажигания.

Последней операцией блок управления двигателем ВАЗ 2112 16 клапанный настраивается с помощью специальной программы.

Самостоятельная замена

Замена коллектора выпускного ваз 2110

  • машину нужно загнать в гараж;
  • под капотом повесить лампу с защитным фонарем;
  • перед началом проведения ремонта тосол необходимо слить из бачка;
  • отсоединить клеммы аккумулятора;
  • вынуть его;
  • поставить на стеллаж;
  • отсоединить от ресивера шланг вакуумного усилителя;
  • также отсоединить шланги электрической пневмоклапанной крышки, регулятора давления рампы;
  • отсоединить фишки датчика дроссельной заслонки, регулятора холостого хода;
  • отсоединить трос привода дроссельной заслонки;
  • ослабить хомут на шланге подачи воздуха в корпус датчика расхода воздуха;
  • отсоединить его;
  • ослабить хомуты для крепления шлангов к дроссельному патрубку и вентиляции картерных газов на крышке головки цилиндров;

Замена катколлектора ваз 2110

  • снять шланги парой;
  • ослабить хомут шланга вентиляции картера;
  • снять его с дроссельного узла;
  • таким же образом произвести дальнейшие работы со шлангами поступления и отвода охлаждающей жидкости.
  • ослабить хомут;
  • отсоединить шланг продувки адсорбера;
  • снять дроссельный узел;
  • удалить уплотнительную прокладку.

Снимать ресивер нужно в сборе с дроссельным узлом. Кроме того, необходимо отсоединить от узла все шланги подводящие, отводящие, фишки датчика холостого хода. Внимательно проверить, убедиться, о полном ослаблении всех креплений.

Открутить 2 гайки для крепления к ресиверу кронштейна трубок подачи и отвода топлива. То же — 1 гайку крепления ресивера к кронштейну, 5 штук крепления к впускному коллектору. Снять ресивер, удалить прокладку.

  • Вороток с трещоткой;
  • Силовой вороток;
  • Головка на восемь, десять, тринадцать;
  • Два рожковых ключа на семнадцать;
  • Накидной ключ на пятнадцать;
  • Мощный магнит;
  • Герметик;
  • Динамометрический ключ;
  • Таз для сбора жидкости;
  • Шлицевая и крестовая отвертки;
  1. Откройте капот и выкрутите четыре болта крепления декоративной накладки двигателя. Болты под головку на восемь.
  • Нажмите на фиксатор и отсоедините разъем питания на ДМРВ.
  • Головкой на восемь ослабьте два хомута и снимите подходящий патрубок от корпуса фильтра к дроссельной заслонке.

люди помогите такой вопрос! было у кого нибудь такое? и что делать? ваз 2110 инжекторная 1.5 8кл греется колектор до крас | Автор темы: Анатолий

греется коллектор до красна воняет женным металом и грохочит как мустанг))) а сегодня зовестись не могу проехал всего 4 км от гаража

Илья с гбц все в порядке? клапаны? зажигание не трогали?

Ксения Интересно.. . а, что он инеем должен покрываться.

Мария клапана надо смотреть. скорее они сгорели. разумеется зажигания. посмотреть

Ирина у тебя смесь беднит адски, на норм смеси колектор не прогреется до красна на атмосферном моторе никогда, меряй компрессию во первых, поршня наверное в поддон стекли. Наверняка только снятие гбц покажет

Роман если у тебя 1.6 то в нем католизатор. и если дать хорошую нагрузку двигателю он краснеет. в твоем случае больше похоже на зажигание. причина-плохое топливо или само зажигание. последствия-сгоревший католизатор. вплоть до выгорания клапонов. поршней.

КАК СНЯТЬ РЕСИВЕР И КОЛЛЕКТОР ВАЗ 2111,2110 — YouTube

СНЯТИЕ КОЛЛЕКТОРА И РЕСИВЕРА ИЛИ, КАК ПРАВИЛЬНО И . И КОЛЛЕКТОР С 8 КЛАПАННОГО ДВИГАТЕЛЯ 2110,2111. . КАК СНЯТЬ РЕСИВЕР И КОЛЛЕКТОР .

Можно ли на Форд фокус 2 1.6 поставить двигатель 2.0

Когда начнется выпуск лада веста кросс последние новости на сегодня

Какие жиклеры поставить на Солекс 21083 для экономии

Как снять впускной коллектор на ВАЗ 2110 8 клапанов инжектор : комментарии

Я считаю, что Вы ошибаетесь. Могу это доказать.

Вы попали в самую точку. Это отличная мысль. Я Вас поддерживаю.

Дурная голова рукам покоя не дает… Были у меня подозрения, что прогорела у меня прокладка выпускного коллектора, ибо машина стала слишком громкой. Закупившись всеми необходимыми деталями отправился к другу в гараж. И как обычно опишу процесс замены прокладки. Все делаем на остывшем двигателе.

Первым делом нужно снять катализатор, или как в моем случае, переходную трубу.

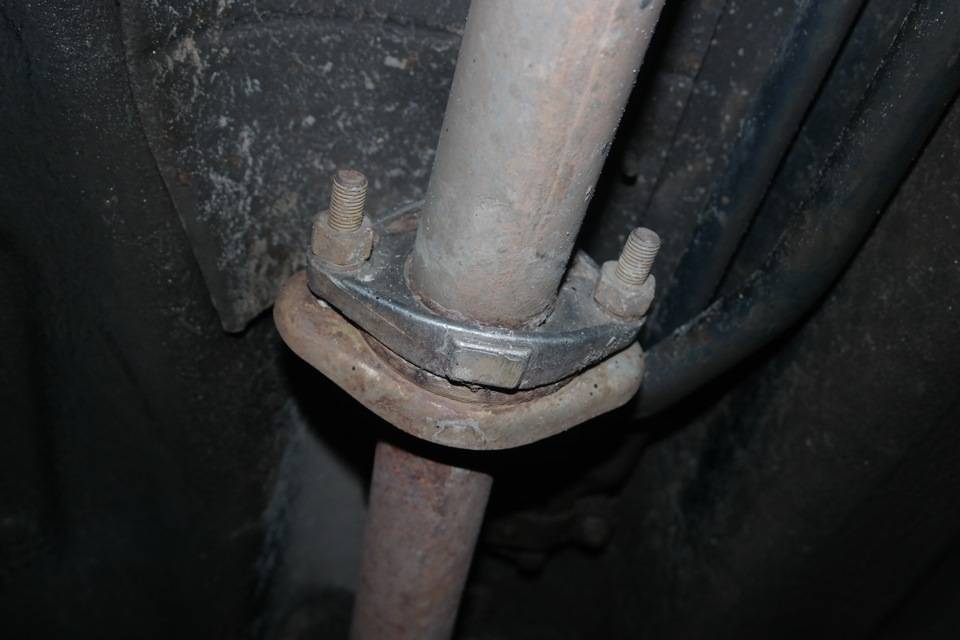

Ключом на «13» откручиваем два болта с пружинами крепления катализатора к трубе приемной (в простонародье «штаны»).

Двумя ключами на «17» откручиваем два болта крепления катализатора к основному глушителю (обычно его называют «резонатор»).

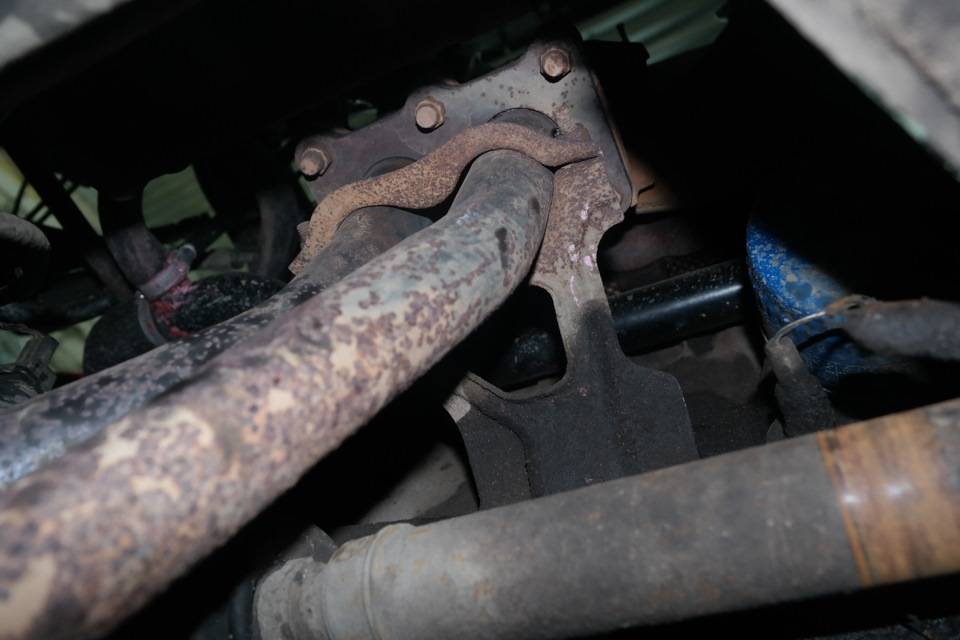

Теперь снимаем держатель штанов (не знаю как он правильно называется). Он состоит из двух частей — скобы и самого держателя. Ключом на «13» отворачиваем две гайки крепления скобы.

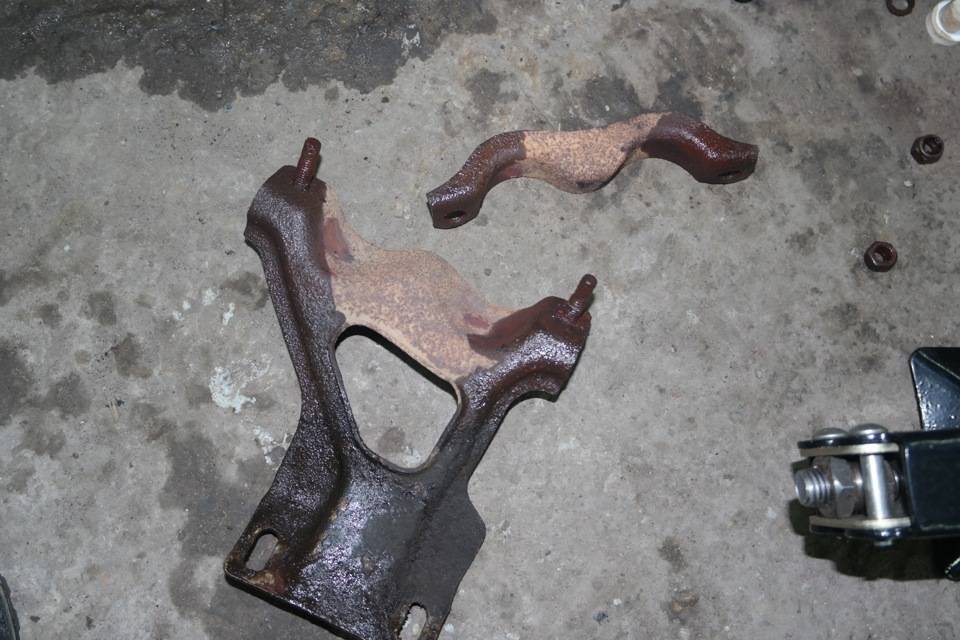

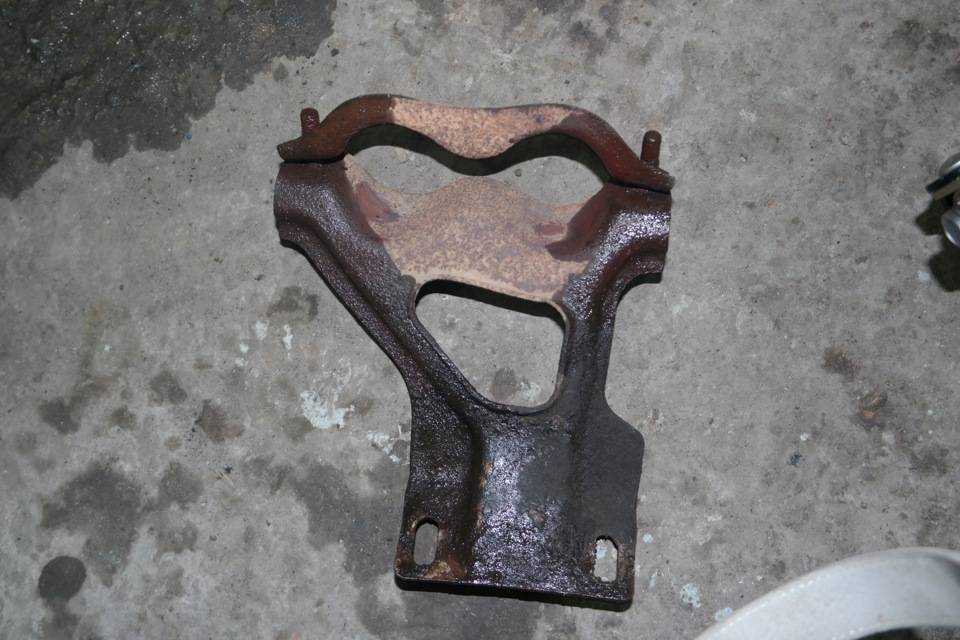

Ключом на «13» откручиваем держатель от блока.

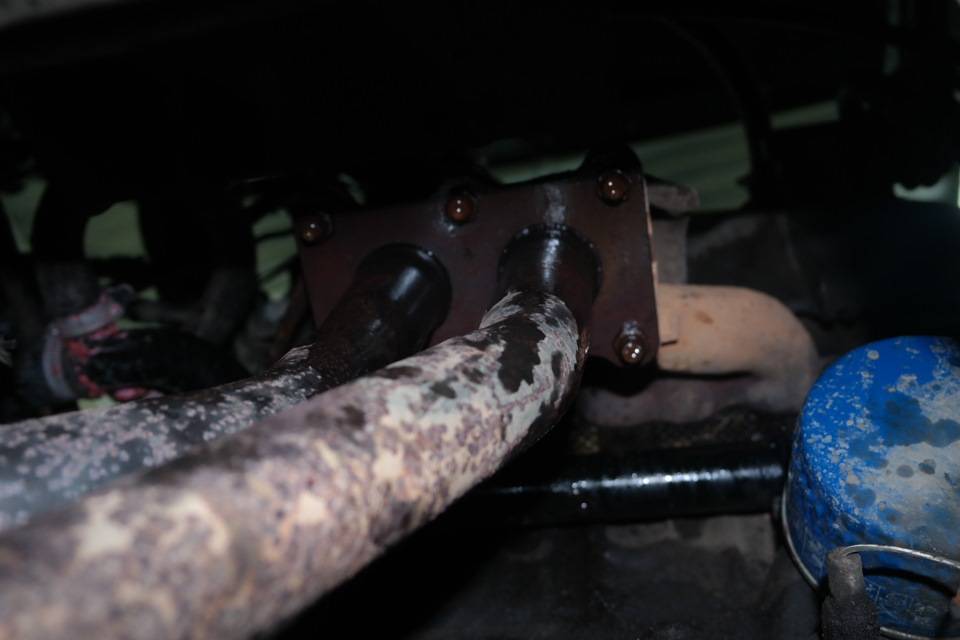

Отсоединяем фишку с датчика кислорода и головкой на «14» откручиваем шесть гаек крепления штанов к выпускному коллектору.

Снимаем штаны с прокладкой.

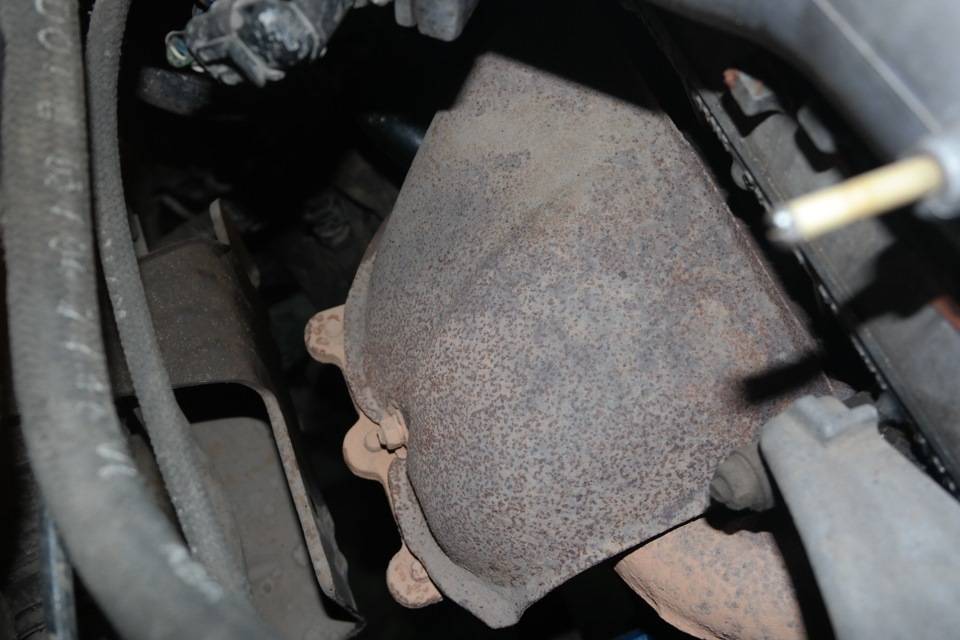

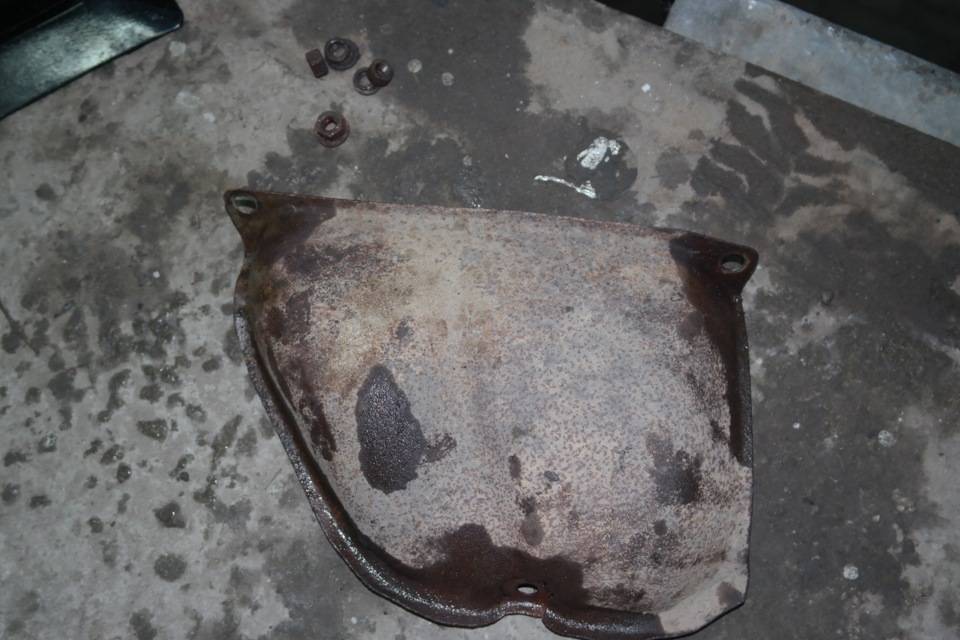

Откручиваем три гайки на «13» крепления защиты выпускного коллектора.

И наконец откручиваем восемь гаек на «13» крепления выпускного коллектора к головке. Я смотрел расположение гаек по прокладке. Самая правая шпилька (если смотреть спереди автомобиля) длиннее остальных, на ней крепится кронштейн трубы подводящей водяного насоса («саксофон»), поэтому без длинной головки не обойтись.

После того, как открутили все гайки, вытаскиваем коллектор через низ. Снимаем прокладку.

Собираем все в обратном порядке.

Ну и от себя хочу добавить следующее: запасайтесь WD-40, на эту вроде простую процедуру я потратил три баллончика. Все прокладки нужно ставить новые, плюс два графитовых кольца на катализатор. Гайки крепления коллектора к головке я поставил обмедненные, чтобы не пригорало. Гайки крепления штанов к коллектору поставил латунный (не было медных) все по той же причине. Ну и по многочисленным советам прокладку между штанами и коллектором обмазал графитовой смазкой.

Причины неисправностей

Ключевой фактор, являющийся причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Автосервисы предлагают услуги заваривания трещин аргонной сваркой. Однако, по ряду причин для авто старше 7 лет это занятие бесполезно.

1) Только снять и поставить выпускной коллектор обойдется примерно в 2,5 тысяч рублей. С учетом работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если делать работу самостоятельно, покупка новой детали обойдется дешевле.

2) Сварка, даже аргонная, нарушает структуру «уставшего» металла. Вареная деталь редко служит дольше года, после чего появляются новые дырки. Чем старше авто – тем быстрее проблема возвращается, и коллектор снова приходится снимать.

Если автомобиль старше 8 лет и возникают проблемы с трещинами в коллекторе, деталь лучше снять и поменять на новую.
