Самодельный снегоход: постройка недорогой конструкции своими руками

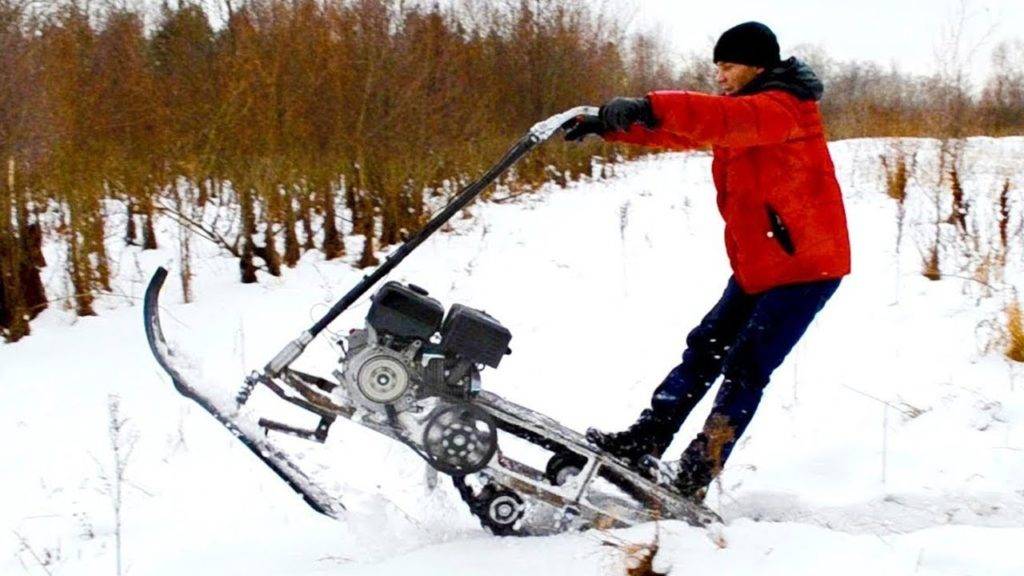

Самодельная мотособака

Самодельный мотобуксировщик, изготовленный из подручных материалов, отличается сниженной стоимостью эксплуатации и более мощными техническими характеристиками, в сравнение с аналогичными покупными моделями.

Успешное изготовление мотособаки своими руками предполагает сразу несколько этапов. Среди них:

  1. Подбор основных элементов конструкции с необходимыми параметрами.
  2. Изучение чертежей, схем и видео-инструкций, что позволяет не допустить ошибок при сборке.
  3. Непосредственно изготовление с последующим испытанием.

Это позволяет внести в конструкцию необходимые изменения и добиться нужных параметров работы, например, более низкого расхода топлива либо увеличенной скорости. При желании можно реализовать дополнительные отсеки для различных полезных инструментов, снастей и других видов снаряжения.

Изготовление основных элементов конструкции

Существует сразу несколько элементов, которые необходимо подготовить заранее для успешной самостоятельной сборки подобного механизма. Это силовой агрегат, который обладает достаточной мощностью для выполнения подобного рода задач. С этой целью используются моторы бензинового типа, оснащенные 1 цилиндром.

Упоминания заслуживают и другие элементы:

  • гусеничный механизм;
  • подвеска;
  • рама мотобуксировщика;
  • трансмиссия.

Каждый из этих узлов требует внимательного отношения, в связи с чем их целесообразно изучить подробнее. В качестве двигателя повсеместно используются модели японских производителей, например, Ямаха или Хонда, а также бюджетные китайские аналоги. При этом допускается использование моторов из мотоблока, бензопил и других подручных приборов.

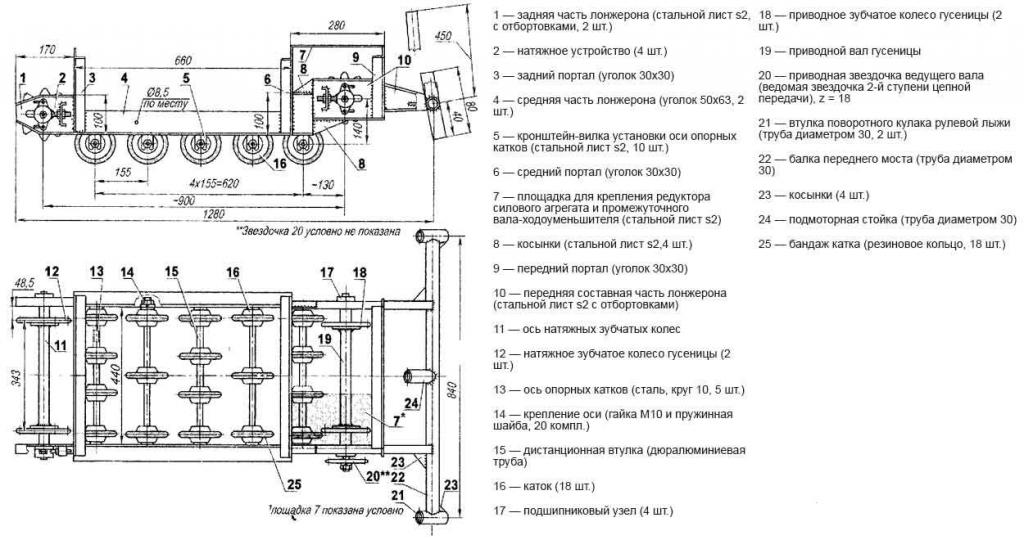

Чертеж рамы мотособаки

Подбору подходящих гусениц также следует уделить должное внимание, поскольку они бывают не только специализированными, но и универсальными, предназначенными для снегоходов и другой техники. Считается, что оптимальным вариантом станут гусеницы, не менее 50 см шириной, поскольку они позволят сделать устройство устойчивым, маневренным

Обязательно почитайте: Дробилка Шмель: устройство, чертежи

Планируя реализовать трансмиссию, необходимо отметить возможность выбора между механической, автоматической редукторной и вариативной. Несмотря на ускоренный износ деталей, АКПП считается предпочтительной, поскольку она позволяет значительно увеличить тяговое усилие. В качестве бюджетного варианта допускается использование КПП, например, от ВАЗ.

От прочности рамы агрегата напрямую зависит его надежность, в связи с чем целесообразно изготавливать её своими руками, используя сварочный аппарат. Для этой цели подойдут трубы не менее 3 мм толщиной, что позволяет избежать деформаций при серьезных нагрузках.

Желая изготовить мотособаку из Бурана или других механизмов, потребуется:

  1. Установить на раму двигатель.
  2. Выполнить монтаж ходовой части, изготовив переднюю, заднюю ось.
  3. Соединить её с коробкой передач.
  4. Выполнить монтаж гусениц, органов управления.

Подвеска устройства может быть катковой или склизовой, в зависимости от сезона предполагаемого использования. Первый вариант подойдет для эксплуатации летом, осенью или весной, а второй — исключительно для зимнего периода.

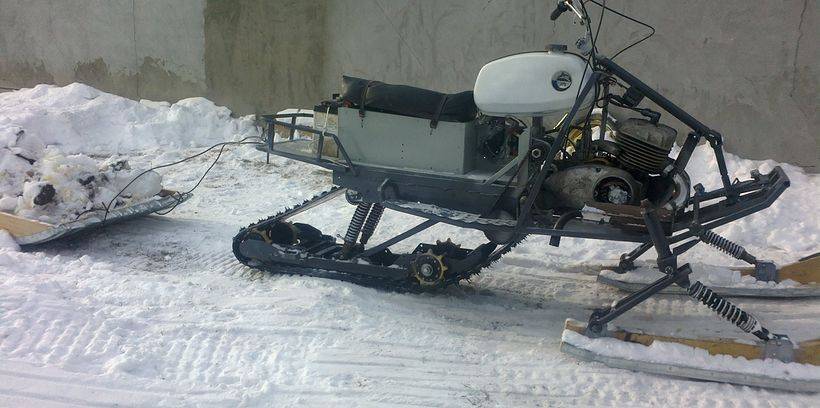

Зимний мотобуксировщик

Руководствуясь схемами, чертежами и видео-инструкциями, достаточно собрать конструкцию из предварительно подобранных элементов, что позволит быстро изготовить мотособаку. Для зимнего мотобуксировщика целесообразно использовать лыжный модуль для платформы водителя, а также катковой тип подвески. В остальном конструкция полностью идентична стандартной.

Может, лучше купить снегоход?

На сегодняшний день в продаже имеются готовые снегоходы и мотобуксировщики различных фирм. Стоимость их начинается от 100 000 руб. и выше. Цена снегоходов брендовых фирм превышает 1 500 000 руб. Купить такой может не каждый. Мало того что они очень дороги сами по себе. Для снегохода необходимо отдельное место в гараже, у него большой расход топлива, дорогостоящее обслуживание. Чтобы не получить штраф, необходимо получить права категории А1, которые выдаются водителям самоходных машин в Гостехнадзоре. Управлять самоходной машиной без прав запрещено. А еще за снегоход придется платить транспортный налог.

Самодельный снегоход из мопеда

Собственно, от донора остается только силовая установка и руль. Все остальные части изготавливаются дополнительно, делая конструкцию совершенно уникальной.

Концепция следующая – изготавливается пространственная рама (задняя часть), внутри которой расположен оригинальный гребной движитель. Передок от мопеда вместе с двигателем приваривается к раме, замыкая конструкцию:

К верхней перекладине штатной рамы, с сохраненным шарниром рулевого управления, приваривается два швеллера, переходящие в нижнюю часть рамы вновь созданной. Бензобак остается на привычном месте. При необходимости совершать длительные пробеги можно установить бак большего объема, размеры снегохода позволяют.

Вместо втулки переднего колеса устанавливается шарнир для лыжи. При желании, можно оставить амортизаторы (если они были предусмотрены конструкцией), однако при путешествии по мягкому снегу этот элемент комфорта не обязателен.

Постамент для мотора вырезаем из мопедной рамы, и привариваем к передней пространственной конструкции. Целесообразно переделать ножной кик-стартер в ручной тросовый, как на бензопиле. Запускать двигатель ножным пускачем в зимней обуви будет неудобно.

Штатному глушителю места не нашлось, поэтому из нержавейки был изготовлен новый. Он размещен в передней части рамы, перед мотором. Конструкция примитивная, но свою задачу выполняет.

К тому же у такого расположения есть плюсы – ваши ноги защищены от набегающего ледяного потока.

Могут возникнуть вопросы по поводу обдува блока цилиндров – такой проблемы нет. Учитывая температуру окружающего воздуха в сезон использования – с охлаждением все в порядке.
Теперь переходим к основной части корпуса – задней части пространственной рамы. Она изготовлена на манер гимнастического «козла», с внушительным сиденьем и устойчивыми четырьмя опорами.

Под сидушкой нашлось место для походного бардачка. Мягкая часть откидывается на дверных петлях, образуя крышку.

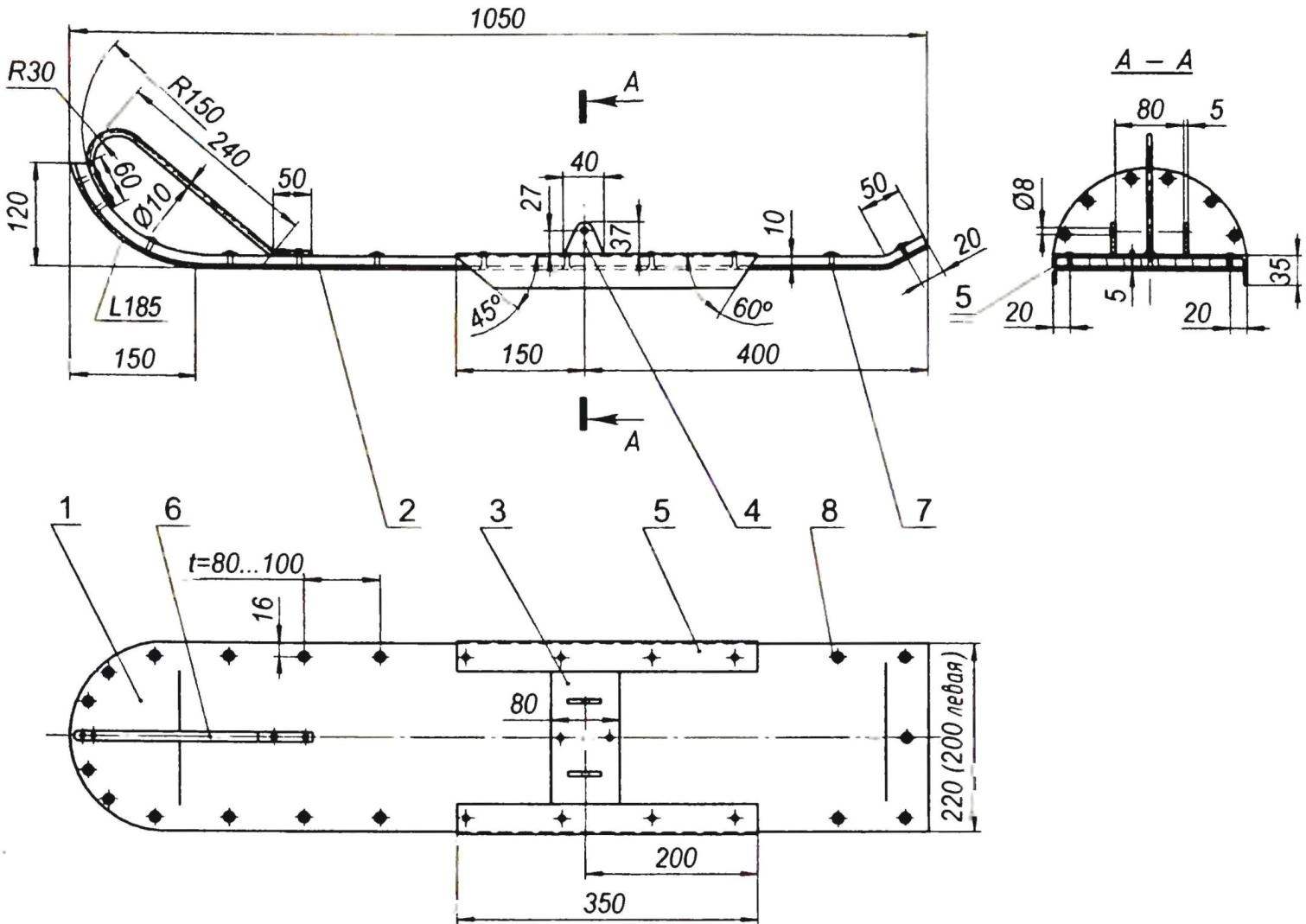

Лыжи в этой модели установлены готовые, куплены в магазине запасных частей для снегоходов. Если у вас есть доступ к аргоновой сварке – полозья можно сделать своими руками из алюминия.

Важно! От качества лыж напрямую зависит безопасность вождения. Поэтому, если вы сомневаетесь в своей квалификации – приобретайте фабричные.. Самая оригинальная часть конструкции – движитель

Для удешевления производства, было решено не делать ведущую гусеницу, а приспособить гребные лопасти, как у старых пароходов

Самая оригинальная часть конструкции – движитель. Для удешевления производства, было решено не делать ведущую гусеницу, а приспособить гребные лопасти, как у старых пароходов.

Ведущее колесо выполнено из автомобильного диска, с наваренными поперек грунтозацепами. На ось жестко закреплена звездочка от того же мопеда. Вся конструкция расположена на маятниковом подвесе, из двух профилей шириной 40 мм.

Собственного веса колеса хватает для уверенного сцепления со снежной поверхностью, поэтому никаких прижимных устройств не предусмотрено. Кроме того, если гребное колесо наскочит на твердое препятствие (камень или ледяной торос), механизм просто перепрыгнет его, без повреждений конструкции. На эту же ось заведен барабанный тормоз от заднего колеса мопеда.

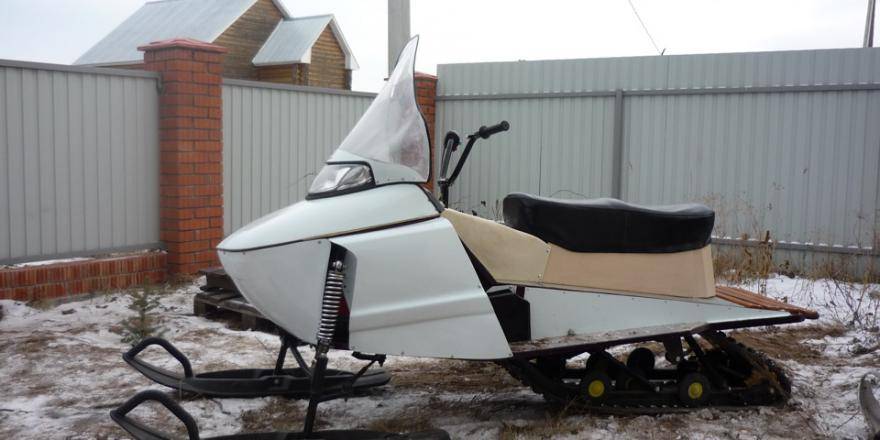

Как сделать снегоход своими руками: подробная инструкция

Особенности самодельных снегоходов

Самоходы, сделанные своими руками, имеют ряд особенностей:

Езда на снегоходе может быть довольно опасной, и это необходимо принимать во внимание, поэтому, хотя большинство снегоходов не может развивать скорость более чем 15 км/ч., к сборке снегоката нужно относиться крайне внимательно и осторожно. При езде на снегоходе пользователь не застрянет в сугробе, так как аппарат оснащен гусеничным мотоблоком. Снегоход надежен и может легко преодолеть многие препятствия

При изготовлении снегохода своими руками создатель сам тщательно подбирает детали, сам собирает их в единую систему, поэтому конструктор отвечает за качество своего аппарата. Стоимость снегоходов достаточно велика, однако отдельные его элементы стоят немного; собирая снегоход самостоятельно, конструктор экономит и на рабочей силе, поэтому самодельный снегоход стоит в несколько раз дешевле, чем покупной

Снегоход надежен и может легко преодолеть многие препятствия. При изготовлении снегохода своими руками создатель сам тщательно подбирает детали, сам собирает их в единую систему, поэтому конструктор отвечает за качество своего аппарата. Стоимость снегоходов достаточно велика, однако отдельные его элементы стоят немного; собирая снегоход самостоятельно, конструктор экономит и на рабочей силе, поэтому самодельный снегоход стоит в несколько раз дешевле, чем покупной.

Подготовка

Для начала нужно сделать чертеж аппарата. Если Вы не обладаете такими навыками, то просто рассчитайте параметры машины. Устройство снегохода довольно несложное, поэтому можно легко сделать аппарат по образцу или видео.

Чтобы сделать снегоход, Вам понадобятся:

  • труба с диаметром 40 мм. и толщиной стенки в 2 мм. – нужна для рамы и других каркасных элементов;
  • транспортерная лента толщиной в 3 мм. (можно использовать клиновые ремни) – это основной элемент гусеничного механизма, из них делают грунтозацепы диаметром 40 мм. с толщиной стенки в 5 мм.;
  • двигатель, бак для топлива и карбюратор от мотоцикла (для мотоснегохода);
  • звезды и цепь от мотоциклов и снегоходов;
  • любой ведущий вал, подходящий по размерам;
  • лыжи от другого снегохода;
  • руль с ручкой газа и тросом (от мотоцикла);
  • платформа – необязательный элемент, потому что можно закрепить все детали непосредственно на раме (большинство людей пропускают эту часть, потому что она сопряжена с некоторыми сложностями, а отдача от нее небольшая); на платформу можно прикрепить несколько сидений;
  • сиденье;
  • кузов;
  • мелкие элементы (гайки, болты, шарниры и др.).

Материалы и изготовление

При изготовлении снегохода на гусеницах своими руками можно придерживаться этого алгоритма:

  1. Расчет рамы и ходовой части.
  2. Выбор двигателя.
  3. Начальная сварка рамы.
  4. Рулевое управление.
  5. Установка двигателя на временное крепление.
  6. Проверка конструкции.
  7. Если проверка успешна – капитальная сварка рамы и установка двигателя.
  8. Приводная система.
  9. Гусеницы.
  10. Прикрепление деталей кузова.
  11. Финальная проверка.

Начинать работу нужно с изготовления рамы, на которую будут крепиться остальные элементы. Рама не должна быть массивной, иначе аппарат получится тяжелым и утратит маневренность. Желательно, чтобы ее длина была ±2 м.

Затем на раму крепятся:

  • ведущий вал и принимающая звезда;
  • силовая установка с передающей звездой и бензобак;
  • передняя и задняя колесные оси;
  • передняя подвеска с рулем и лыжами;
  • сиденье и кузов.

Затем изготавливаются гусеницы шириной 40-50 см. Их можно сделать из транспортерной ленты или клиновых ремней.

Информация о том, как сделать грунтозацепы из пластиковых труб, указана выше.

Заднюю колесную ось крепят при помощи подвижного направляющего элемента. Он позволяет фиксировать положение оси в определенном положении. Это делается для того чтобы пользователь мог регулировать натяжение гусениц.

Общие правила конструкций

Снегоходы, сделанные своими руками, зачастую абсолютно разные. Но всех их объединяет стремление дать снегоходу свойство:

  • не проваливаться в снег;
  • двигаться в нужном направлении и с нужной скоростью.

Чтобы снегоход удовлетворял этим условиям, в его схеме должны присутствовать несколько обязательных элементов:

  • опоры (колеса, гусеницы, полозья);
  • двигатель;
  • руль, меняющий направление снегохода;
  • рама.

Простые детские снегоходы

Если есть желание сделать снегоход для ребенка, то не стоит использовать мощный двигатель. Самоделку нужно создавать в соответствии с возрастом, весом и ростом ребенка.

Стоит начать с опоры – установить лыжи под раму. Для облегчения процесса можно использовать снегокат. Затем следует поставить мотор с малой мощностью (примерно 2 лошадиные силы). Его можно извлечь из бензопилы.

Ледовые мотосани

Передвижение зимой, особенно по льду, очень затруднительно. Поэтому многие рыбаки, не располагающие бюджетом для покупки дорогостоящих аппаратов, задумываются о самостоятельном изготовлении ледовых мотосаней.

Далее присоединяется мотор от бензопилы мощностью 4-5 лошадиных сил (можно использовать бензопилу “Дружба”). Эта конструкция хорошо подойдет для ледяных поверхностей, но для передвижения по снегу (особенно рыхлому) не подойдет.

Надувные колеса

Также можно сделать снегоход на надувных колесах. Для этого берутся диски от мотоцикла или велосипеда и широкие надувные камеры от колес грузовика или трактора. По их окружности для увеличения сцепления крепятся цепи или поперечины. Чтобы придать камерам прочность на их поверхность следует нанести жидкую резину или наклеить какой-либо непромокаемый материал. Для таких снегоходов можно брать рамы с двигателями от мотоциклов (Урал или Днепр).

На гусеничном ходу

Самодельные снегоходы на гусеницах обладают высокой скоростью и надежностью, поэтому пользуются популярностью.

Гусеницы можно сделать несколькими способами, например, из покрышек от грузовика или из транспортерной ленты.

Поперек ленты прикручиваются разрезанные вдоль пластиковые трубки меньше дюйма в диаметре. Гусеницы из транспортерной ленты можно усилить цепью.

Апгрейд самодельных снегоходов

После первого использования самодельного снегохода люди замечают некоторые недостатки, которые хотят исправить.

Для начала стоит сделать возможным использование снегохода не только в светлое, но и в темное время суток. Потребуются лампа и генератор (можно взять велосипедный).

Чтобы ветер не заметал снег в глаза, можно поставить на самодельное средство передвижения готовые ветровые стекла или придумать что-то свое.

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

  1. Не проваливаться в снег.
  2. Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

  • опоры в виде полозьев, колес или гусениц для удержания веса конструкции с пассажирами на поверхности снега;
  • двигатель с редуктором, передаточным устройством и топливным баком;
  • движители, толкающие конструкцию вдоль поверхности снега;
  • рулевое устройство, изменяющее вектор взаимодействия со снегом для поворота;
  • рама, на которую монтируются все узлы.

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов «Буран» или любых инструментов и средств передвижения с мотором — скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

https://youtube.com/watch?v=Ooqg6uozsAM

Этапы сборки

Работу по созданию своими руками самодельной мотособаки разделим на 4 основных этапа. Первый и последний этапы поменять местами нельзя. 2-й и 3-й этапы можно осуществлять параллельно.

1-й этап. Планирование

Для начала стоит представить, с какими характеристиками и внешним видом должна получиться ваша мотособака. Используя готовые схемы и чертежи, корректируя их под себя, составьте список планируемых материалов. Этот этап поможет избежать ошибок и ускорит создание машины. Порядок действий и предложенные материалы могут варьироваться. Следует оценить наличие инструмента и места для работы. Закупить недостающее. На момент начала сборки все материалы и инструменты должны быть в наличии и под рукой. При наличии помощника за 3-4 дня у вас будет готовая собственная мотособака.

2-й этап. Каркас

  1. Собирается основа, скелет машины. Он держит все элементы и испытывает нагрузку и постоянные вибрации. Он не должен прогнуться, швы сварки должны быть надежны. От этого будет зависеть, насколько безопасна ваша собранная своими руками мотособака. Схема и чертежи вашей машины не обязательно должны быть точными. При наличии всех элементов длина, ширина каркаса, места сварки креплений могут подгоняться на месте.
  2. Из труб варится модуль для мотособаки своими руками с помощью сварки. Прямоугольник из профиля 20 х 40 мм. Стойки крепления руля делаются из такого же профиля, но с большей толщиной стенки. Стоит учитывать, что мотособака будет испытывать постоянные вибрации, поэтому модуль либо варим изначально из более прочных труб, либо усиливаем конструкцию в последующем. Для руля используется профильная труба 20 х 20 мм и круглая труба примерно такого же диаметра. То место, где руль крепится к раме, необходимо усилить. На это место идет постоянное давление плюс вибрация. Следует также усилить жесткость рамы, например, приварив поперечные перекладины из профиля 20 х 40 мм или другого. Также рекомендуется внутрь трубы вставлять трубу меньшего диаметра. Привариваем пластины крепления ведущего вала к раме. Делаем крепление двигателя из уголка 40 х 40 мм или иного размера. Отрезаем 6-8 кусков и привариваем их в переднюю часть рамы. Привариваем крепления подвески мотобуксировщика.
  3. Варим защитный каркас двигателя необходимой формы и привариваем его к раме. Привариваем отрезки, соединяющие каркас со стойками крепления руля. Зачищаем неровные края.
  4. Чтобы избежать коррозии металла, сваренную раму окрашиваем. После полного высыхания краски обшиваем стальным (алюминиевым) листом с помощью заклепок.
  5. Высверливаем отверстия для болтов, чтобы закрепить двигатель.

3-й этап. Сборка ходовой части

  1. Кладем гусеницу, внутрь нее вставляем ведущий вал с насаженными корпусными подшипниками, потом вставляем балансир (задний вал). Сверху ставим раму. Раму закрепляем с помощью болтов и гаек. Сразу используйте контргайки. Ставим натяжители гусениц. Существуют различные натяжители гусениц, есть возможность выбрать наиболее подходящие, исходя из вашей конструкции.
  2. Между валами для опоры гусеницы ставим катки (катковые тележки) или склизы. Используются также комбинированные варианты. Склизы можно поставить заводские из пластика. Можно сделать деревянные из прочной древесины. Закрепляем их.
  3. Закрепляем брызговик, фаркоп, натягиваем гусеницу.

Посмотрите ниже схемы и чертежи мотособаки. Своими руками собирается эта техника, но при этом такой вариант очень практичный и надежный. Очень интересно здесь использование катков в ходовой части. Это повышает цену производства, но приравнивает вашу мотособаку к снегоходу по проходимости.

4-й этап. Завершение сборки

  1. Закрепляем двигатель четырьмя болтами.
  2. Устанавливаем звезды, цепь, натяжитель цепи (им может быть башмак цепи ГРМ).
  3. Ставим руль с рычагом газа и кнопкой выключения мотора.
  4. Подключаем все элементы. Прикручиваем защиту двигателя. Готово.

Почему самодельные мотобуксировщики предпочтительнее

Каких недочетов получится избежать, разрабатывая собственную модель? Из-за неправильной конструкции гусеницы буксировщиков могут забиваться снегом. В другом случае мотособака встает на дыбы и зарывается в глубоком снегу, бросая его на ездока и волокуши. Самодельные мотобуксировщики с передним расположением двигателя, в отличие от большинства заводских, где он размещается в задней части, гораздо предпочтительнее. Сцепление с дорогой гораздо лучше, что позволяет экономить топливо и шустрее тянуть волокуши. Кроме того, в буксировщике или толкаче для рыбалки и работы можно предусмотреть дополнительные отделения для припасов и снастей. Кроме того, сцепление буксировщика с дорогой напрямую зависит от установленной гусеницы. Хорошее сцепление у гусеницы от ?Бурана?, которая, к сожалению, ставится не на все современные буксировщики. Чтобы улучшить сцепление с дорогой, при желании, вы можете поставить на гусеницы шипы.

Как сделать снегоход своими руками: подробная инструкция

Особенности самодельных снегоходов

Самоходы, сделанные своими руками, имеют ряд особенностей:

Езда на снегоходе может быть довольно опасной, и это необходимо принимать во внимание, поэтому, хотя большинство снегоходов не может развивать скорость более чем 15 км/ч., к сборке снегоката нужно относиться крайне внимательно и осторожно. При езде на снегоходе пользователь не застрянет в сугробе, так как аппарат оснащен гусеничным мотоблоком
Снегоход надежен и может легко преодолеть многие препятствия

При изготовлении снегохода своими руками создатель сам тщательно подбирает детали, сам собирает их в единую систему, поэтому конструктор отвечает за качество своего аппарата. Стоимость снегоходов достаточно велика, однако отдельные его элементы стоят немного; собирая снегоход самостоятельно, конструктор экономит и на рабочей силе, поэтому самодельный снегоход стоит в несколько раз дешевле, чем покупной.

Подготовка

Для начала нужно сделать чертеж аппарата. Если Вы не обладаете такими навыками, то просто рассчитайте параметры машины. Устройство снегохода довольно несложное, поэтому можно легко сделать аппарат по образцу или видео.

Чтобы сделать снегоход, Вам понадобятся:

  • труба с диаметром 40 мм. и толщиной стенки в 2 мм. – нужна для рамы и других каркасных элементов;
  • транспортерная лента толщиной в 3 мм. (можно использовать клиновые ремни) – это основной элемент гусеничного механизма, из них делают грунтозацепы диаметром 40 мм. с толщиной стенки в 5 мм.;
  • двигатель, бак для топлива и карбюратор от мотоцикла (для мотоснегохода);
  • звезды и цепь от мотоциклов и снегоходов;
  • любой ведущий вал, подходящий по размерам;
  • лыжи от другого снегохода;
  • руль с ручкой газа и тросом (от мотоцикла);
  • платформа – необязательный элемент, потому что можно закрепить все детали непосредственно на раме (большинство людей пропускают эту часть, потому что она сопряжена с некоторыми сложностями, а отдача от нее небольшая); на платформу можно прикрепить несколько сидений;
  • сиденье;
  • кузов;
  • мелкие элементы (гайки, болты, шарниры и др.).

Материалы и изготовление

При изготовлении снегохода на гусеницах своими руками можно придерживаться этого алгоритма:

  1. Расчет рамы и ходовой части.
  2. Выбор двигателя.
  3. Начальная сварка рамы.
  4. Рулевое управление.
  5. Установка двигателя на временное крепление.
  6. Проверка конструкции.
  7. Если проверка успешна – капитальная сварка рамы и установка двигателя.
  8. Приводная система.
  9. Гусеницы.
  10. Прикрепление деталей кузова.
  11. Финальная проверка.

Начинать работу нужно с изготовления рамы, на которую будут крепиться остальные элементы. Рама не должна быть массивной, иначе аппарат получится тяжелым и утратит маневренность. Желательно, чтобы ее длина была ±2 м.

Затем на раму крепятся:

  • ведущий вал и принимающая звезда;
  • силовая установка с передающей звездой и бензобак;
  • передняя и задняя колесные оси;
  • передняя подвеска с рулем и лыжами;
  • сиденье и кузов.

Затем изготавливаются гусеницы шириной 40-50 см. Их можно сделать из транспортерной ленты или клиновых ремней.

Информация о том, как сделать грунтозацепы из пластиковых труб, указана выше.

Заднюю колесную ось крепят при помощи подвижного направляющего элемента. Он позволяет фиксировать положение оси в определенном положении. Это делается для того чтобы пользователь мог регулировать натяжение гусениц.

Какие понадобятся инструменты

Самодельный снегоход используется для спортивных занятий, туристических прогулок, хозяйственных работ. После определения назначения агрегата основную схему можно немного изменить.

Необходимо приготовить для работы следующие инструменты и материалы:

  • аппарат для ручной сварки;
  • специальную маску и рукавицы;
  • болгарку;
  • ножовку по металлу;
  • комплект напильников;
  • трубогиб;
  • трубы рамные;
  • кронштейны, хомуты и другой крепеж;
  • мелкие детали;
  • дрель;
  • гаечные ключи;
  • хомуты;
  • тиски;
  • колеса.

Чтобы сэкономить деньги, многие детали и запчасти делают самостоятельно. Чтобы лучше представить для себя конструкцию самоделки, можно использовать советы знакомых с опытом, готовые схемы, специальную литературу, чертежи, фотографии.

Размеры деталей рассчитать нужно с особой точностью

Очень важно изучить чертежи. С их помощью определяется порядок монтирования элементов снегохода

Посмотрите видео, где показана самоходная машина, созданная на базе мотоблока.
